全封闭式制冷压缩机

活塞式制冷压缩机常见的三种类型
活塞式制冷压缩机是一种在制冷行业来说较为常用的冷水机组，但是对于活塞式制冷压缩机的具体分类大家却知道的较为少见，因此兆雪小柯就为您总结一些活塞式制冷压缩机的具体分类来为您详细介绍一下这些基本的产品知识。

在工业制冷行业，比较常用的制冷压缩机有螺杆式、活塞式和离心式之分。

活塞式压缩机多用于箱体密封式结构的冷水机(称为水冷箱式冷水机)，该压缩机按照密封型式分为全封闭式、半封闭式和开启式三种。

1、开启式压缩机：它的特点是由轴的动力输入端伸出机体，用联轴器或皮带轮等传动装置与电动机联接。

曲轴伸出机体处用轴封装置加以密封。

由于轴封装置不可能实现完全的密封，冷水机内制冷剂及润滑油的泄漏和外界空气的渗入是不可避免的。

因此，这种压缩机不宜用于充灌量小，且不设空气分离器的小型自动化工业制冷冷水机。

2、半封闭式压缩机：它的特点是机体和电动机壳体采用螺栓联接，用密封垫片密封，从而形成一个密闭的机身。

电动机直接装于压缩机的曲轴上。

这种压缩机的密封性比开启式的好，可减少甚至避免渗漏。

3、全封闭式压缩机：它的特点是机体和电动机共同装于一个封闭的壳体内，壳体接缝处采用焊接。

从外观上看，只有吸气、排气接管和电动机的接线柱，这种压缩机的密封性是最好的。

不管是采用哪种形式的活塞式制冷压缩机，这种冷水机我们可以统称为活塞式冷水机，也是目前各行业最为常用的机型之一。

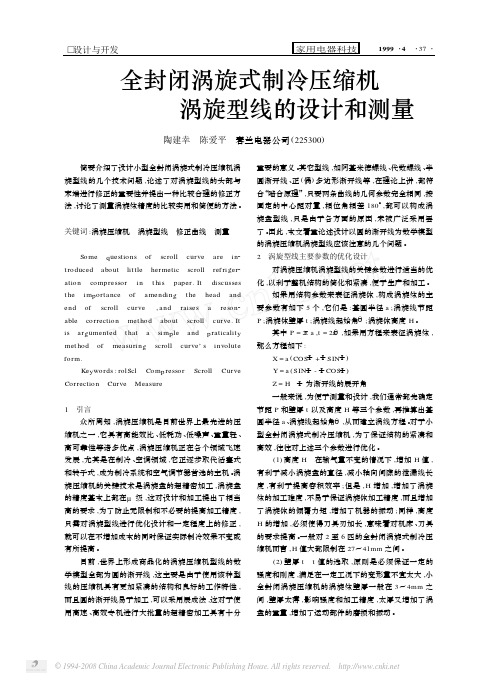

家用电器科技1999・4・37・简要介绍了设计小型全封闭涡旋式制冷压缩机涡旋型线的几个技术问题,论述了对涡旋型线的头部与末端进行修正的重要性并提出一种比较合理的修正方法,讨论了测量涡旋体精度的比较实用和简便的方法。

关键词:涡旋压缩机涡旋型线修正曲线测量Some q uestions of scroll curve are in2 t roduced about little hermetic scroll ref ri g er2 ation com p ressor in t his p a p er.It discusses t he im p ortance of amendin g t he head and end of scroll curve,and raises a reson2 able correction met hod about scroll curve.It is ar g umented t hat a sim p le and p raticalit y met hod of measurin g scroll curve’s involute form.Ke y words:rolScl Com p ressor Scroll Curve Correction Curve Measure1引言众所周知,涡旋压缩机是目前世界上最先进的压缩机之一,它具有高能效比、低耗功、低噪声、重量轻、高可靠性等诸多优点,涡旋压缩机正在各个领域飞速发展,尤其是在制冷、空调领域,它正逐步取代活塞式和转子式,成为制冷系统和空气调节器首选的主机。

涡旋压缩机的关键技术是涡旋盘的超精密加工,涡旋盘的精度基本上都在μ级,这对设计和加工提出了相当高的要求,为了防止无限制和不必要的提高加工精度,只需对涡旋型线进行优化设计和一定程度上的修正,就可以在不增加成本的同时保证实际制冷效果不变或有所提高。

目前,世界上形成商品化的涡旋压缩机型线的数学模型全部为圆的渐开线,这主要是由于使用该种型线的压缩机具有更加紧凑的结构和良好的工作特性,而且圆的渐开线易于加工,可以采用展成法,这对于使用高速、高效专机进行大批量的超精密加工具有十分重要的意义。

蔬菜保鲜柜

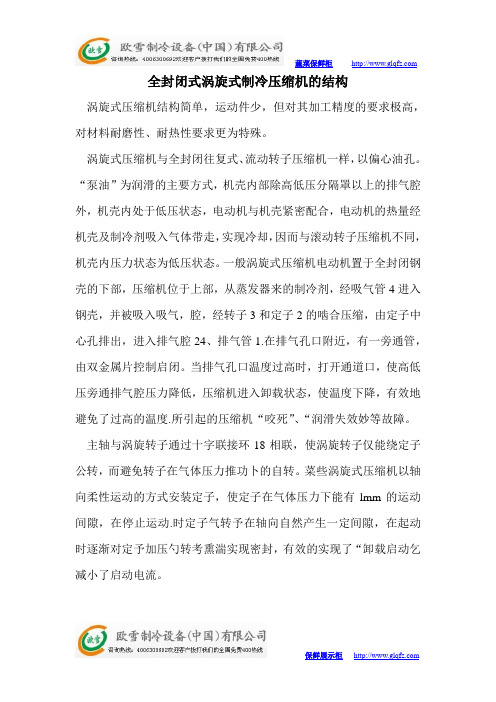

保鲜展示柜 全封闭式涡旋式制冷压缩机的结构
涡旋式压缩机结构简单，运动件少，但对其加工精度的要求极高，对材料耐磨性、耐热性要求更为特殊。

涡旋式压缩机与全封闭往复式、流动转子压缩机一样，以偏心油孔。

“泵油”为润滑的主要方式，机壳内部除高低压分隔罩以上的排气腔外，机壳内处于低压状态，电动机与机壳紧密配合，电动机的热量经机壳及制冷剂吸入气体带走，实现冷却，因而与滚动转子压缩机不同，机壳内压力状态为低压状态。

一般涡旋式压缩机电动机置于全封闭钢壳的下部，压缩机位于上部，从蒸发器来的制冷剂，经吸气管4进入钢壳，并被吸入吸气，腔，经转子3和定子2的啮合压缩，由定子中心孔排出，进入排气腔24、排气管1.在排气孔口附近，有一旁通管，由双金属片控制启闭。

当排气孔口温度过高时，打开通道口，使高低压旁通排气腔压力降低，压缩机进入卸载状态，使温度下降，有效地避免了过高的温度.所引起的压缩机“咬死”、“润滑失效妙等故障。

主轴与涡旋转子通过十字联接环18相联，使涡旋转子仅能绕定子公转，而避免转子在气体压力推功卜的自转。

菜些涡旋式压缩机以轴向柔性运动的方式安装定子，使定子在气体压力下能有lmm 的运动间隙，在停止运动.时定子气转予在轴向自然产生一定间隙，在起动时逐渐对定予加压勺转考熏湍实现密封，有效的实现了“卸载启动乞减小了启动电流。

全封闭涡旋式制冷压缩机的结构特点
全封闭涡旋式制冷压缩机是一种常见的制冷设备，其结构特点主要包括以下几个方面。

首先，它采用全封闭的结构，能够有效防止制冷剂泄露，保证了环境的安全和制冷系统的正常运行。

其次，涡旋式制冷压缩机的转子采用双螺杆式结构，能够提供更加稳定的气流和压缩效率，从而提高了整个系统的性能和效率。

此外，其结构相对简单，易于维护和安装，能够带来更加便捷的使用体验。

全封闭涡旋式制冷压缩机还具有以下几个特点。

首先，能够在较低的温度下进行运行，适用于制冷、空调等多种领域的应用。

其次，能够在恶劣环境下进行正常工作，如高温、高湿度等情况。

此外，其结构紧凑，占用空间少，能够满足不同场合的安装需求。

总之，全封闭涡旋式制冷压缩机的结构特点主要包括全封闭结构、双螺杆式转子、简单易维护、适用性强等优点，能够为用户带来更加高效、安全、稳定的制冷体验。

制冷压缩机的分类和特点大家好呀！今天咱们就来好好唠唠制冷压缩机这玩意儿的分类和特点哈。

一、按工作原理分类。

1. 容积型制冷压缩机。

活塞式制冷压缩机：这可是制冷界的“老将”啦！它的工作原理就像是咱们打针时用的注射器。

活塞在气缸里来回运动，当活塞向下运动时，气缸内的压力降低，制冷剂就被吸进来；当活塞向上运动时，制冷剂就被压缩，压力升高，然后被排出去。

它的优点就是适用范围广，能适应各种不同的制冷量需求，从小型的家用冰箱到大型的冷库都能见到它的身影。

不过呢，它也有个小缺点，就是结构相对复杂，体积和重量都比较大，而且运行时噪音也有点大哦。

螺杆式制冷压缩机：这种压缩机就像是两个相互啮合的螺丝在工作。

两个螺杆在机体内相互旋转，不断地吸入、压缩和排出制冷剂。

它的优点可不少呢！运行平稳，噪音比较小，而且它的制冷量比较大，在大型的制冷系统中经常能看到它。

但是呢，它对加工精度要求比较高，造价也相对贵一些啦。

涡旋式制冷压缩机：这是一种比较新颖的压缩机哦。

它的结构就像两个相互嵌套的螺旋线，一个固定不动，另一个绕着它旋转。

制冷剂在这两个螺旋线之间被不断地压缩。

它的优点是体积小、重量轻、效率高，而且噪音特别低，很适合用在家用空调等小型制冷设备上。

不过它的制冷量相对较小，不太适合大型的制冷系统哈。

2. 速度型制冷压缩机。

离心式制冷压缩机：这种压缩机就像是一个高速旋转的风扇。

制冷剂气体在叶轮的高速旋转下，获得离心力，从而被压缩。

它的优点是制冷量特别大，能满足大型制冷系统的需求，而且结构简单，运行可靠。

但是呢，它对制冷剂的适应性比较差，一般只能用在大型的空调系统和制冷站等地方，不太适合小型的制冷设备哦。

二、按密封方式分类。

1. 开启式制冷压缩机。

这种压缩机的电动机和压缩机是分开的，通过联轴器或者皮带连接。

它的优点是维修方便，当压缩机出现故障时，比较容易拆卸和修理。

但是呢，因为有轴封装置，容易出现制冷剂泄漏的问题，而且噪音也相对大一些哈。

全封闭式压缩机的电动机电气要求
全封闭式压缩机电动机因设于机壳内部，接触制冷剂和润滑油，因此在电气方面和化学方而有特殊要求。

电动机的技术要求如下:
1)耐制冷剂和耐油性
绝缘纸、电磁线、绝缘薄膜、捆扎线等大多采用聚酯材料，如聚酯薄膜青壳纸。

槽楔可用绝缘板(钢纸板).电磁线绝缘薄膜可采用聚乙烯或聚酰胺系材料，如QZ型聚酯漆包线或QF耐氟利昂漆包线,不能使用 QQ 型缩醛漆包线。

2)热性
压缩机电动机的事故，几乎都是绕组烧毁，压缩机电动机的工作环境温度一般都在70℃以上。

长期在高温下工作会使电动机绕组的绝缘老化。

如果有过载负荷,电流加大,极易使绕组发热,导致烧毁。

电动机绝缘材料的耐热度，一般为E级或B级绝缘。

E级绝缘极限工作温度约为120℃B级绝缘的极限工作温度为130℃。

压缩机电动机绕组嵌线后，不需进行绝缘浸漆外理，因绕组封闭在制冷系统中，制冷剂对浸渍漆有腐蚀作用.溶解的漆反而会堵塞油路和系统管路。

3)耐振动和冲击
压缩机电动机经常受到启动电流引起的电磁力、制冷剂的冲击，急剧蒸发的热冲击，启动和停车时的机械冲击。

机械和磁力的冲击口起电动机电磁线相万糜擦和相万排斥力的冲击,使绝缘破坏,绕组烧毁,制冷剂热冲击使电磁线薄膜破坏。
