柴油发电机组操作规程范文一、安全操作规程1. 在启动和停机前，先确认发电机组与外部电力系统已切断连接，确保安全操作。
2. 使用合适的个人防护装备，如安全帽、防护眼镜、防护手套等。
3. 在操作过程中，严禁穿松散的衣物，以免被发电机组的旋转部件绞入。
4. 在操作发电机组前，必须对发电机组进行全面检查，特别是燃油、冷却液、机油等液位和管路是否正常。
5. 在操作发电机组过程中，应随时关注发电机组的运行状态，特别是水温、油压、电压等参数是否正常。
6. 发生故障或异常情况时，应立即停止发电机组运行，并寻求专业人员的帮助。
二、操作步骤规程1. 发电机组启动操作1.1 在发电机组启动前，必须检查发电机组的燃料供应是否正常。
确保燃油箱中有足够的燃油，并确保燃油管路没有泄漏。
1.2 打开发电机组控制盘上的电源开关，并确保指示灯是否亮起。
1.3 按下发电机组控制盘上的启动按钮，启动发电机组。
1.4 当听到发动机正常运转的声音时，观察仪表盘上的水温、油压等参数是否正常。
1.5 若仪表盘上的参数正常，可将发电机组输出开关转到“输出”位置，将发电机的电能引入外部电力系统。
2. 发电机组运行监测2.1 定期检查发电机组的冷却液、机油和燃油等液位，保持在正常范围内。
2.2 检查发电机组的电气部件以及接线是否正常，是否有松动或磨损的情况。
2.3 发电机组运行过程中，应随时观察发电机组的运行状态，特别是水温、油压、电压等参数是否正常。
2.4 如发现异常情况或故障，应立即停机，并记录相关信息以备维修。
3. 发电机组停机操作3.1 在停机前，应将发电机组的输出开关置于“停止”位置，切断与外部电力系统的连接。
3.2 按下发电机组控制盘上的停止按钮，停止发电机组。
3.3 停机后，等待发电机组完全停止运行，然后关闭发电机组控制盘上的电源开关。
三、日常维护规程1. 发动机维护1.1 定期更换发动机机油和机油滤芯，确保发动机正常润滑。
1.2 定期检查发动机的风冷器和水泵，确保散热和冷却效果良好。
**++电厂(2x600MW)工程辅机设备招标文件柴油发电机组规范书西北电力设计院2014年3月目录附件一：技术规范 (1)附件二：供货范围 (19)附件三：技术资料及交付进度 (21)附件五：监造、检验和性能验收试验 (24)附件七：技术服务 (27)附件一：技术规范1、总则1.1 本设备技术规范书适用于**++电厂2X600MW工程柴油发电机组及其附属设备。
它提出了柴油发电机组及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本招标书和工业标准的优质产品。
1.3如果供方没有以书面形式对本设备技术规范书的条文提出异议（如有，请在差异表中体现），则意味着供方提供的设备完全符合本招标书的要求。
1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5供方所提供的产品应在相应工程或条件下安全运行并已超过两年，以证明安全可靠。
1.6本设备技术规范书经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7本规范所要求的绝缘耐压及绝缘距离均为1000米以下要求，供方应根据本工程海拔进行修正。
2 设计条件与环境条件2.1 环境条件2.1.1周围空气温度最高温度： 38.1 ℃最低温度： -37.4 ℃2.1.2海拔高度： 998 m(招标书中设备的参数按海拔1000米提出，卖方应对所提供设备参数按照此海拔值进行修正,修正系数满足国标GB311.1《高压输变电设备的绝缘配合》。
)2.1.3最大风速： 24.0 m/s2.1.4多年相对湿度平均值： 53 ％2.1.5 地震基本烈度值: 8度2.1.6震动峰值加速度值和地震动反应谱特征周期值分别为0.274g、0.90s和0.264g、1.00s。
2.1.7污秽等级 III 级2.1.8最大积雪厚度 16 mm2.1.9 覆冰厚度： 15 mm (暂定)2.2 设计条件2.2.1 设备名称及用途2.2.1.1 设备名称柴油发电机组。
柴油发电机组安全操作规程范本一、前言柴油发电机组是常用的备用电源装置，在工业生产和生活中起到重要作用。
为了确保安全运行，制定本安全操作规程，规范操作人员的行为，减少事故的发生。
二、操作流程1. 操作前准备1.1 操作人员应熟悉柴油发电机组的结构、工作原理和操作方法，并经过相关培训合格。
1.2 柴油发电机组的工作环境应保持干燥、通风良好，没有易燃、易爆物品。
1.3 操作人员应穿着符合相关安全标准的工作服和防护用品，包括手套、安全帽、护目镜等。
2. 启动前操作2.1 确保柴油发电机组的燃油、润滑油和冷却水等液位在正常范围内。
2.2 检查柴油发电机组的电池电压是否正常，启动电路是否正常。
2.3 检查柴油发电机组的机械连接件是否牢固，排气系统是否通畅。
3. 启动操作3.1 操作人员应按照发电机组的启动顺序和方法进行操作，不得省略步骤或随意更改操作顺序。
3.2 启动后，应观察仪表盘上的各项指示是否正常，如有异常情况应立即停机检查。
4. 运行操作4.1 在运行时，操作人员应全程监控柴油发电机组的运行状态，注意观察仪表盘上的各项指示。
4.2 定期检查柴油发电机组的液位、温度和压力等参数，确保其正常运行。
4.3 对于长时间运行的发电机组，应定期检查燃油和润滑油的质量，及时更换。
5. 停机操作5.1 停机前，操作人员应先将负载断开，确保发电机组不再供电。
5.2 将柴油发电机组的开关置于停机位置，关闭电池刀闸。
5.3 定期对发电机组进行检查、维护和保养工作，确保其长时间处于良好状态。
6. 突发情况应急处置6.1 发现柴油发电机组存在异常情况或突发故障时，应立即停机，并及时报告相关人员。
6.2 在处理故障时，操作人员应按照规定的程序进行，不得擅自操作。
6.3 如有必要，应立即采取措施保护现场，并及时联系专业维修人员进行处理。
三、安全注意事项1. 操作人员在操作过程中严禁穿戴宽松衣物、戴手套，以防被机械部件绞伤。
2. 柴油发电机组在工作时会产生大量的废气和烟尘，操作人员应注意防护，避免对人体造成伤害。
附件1 技术规范1 技术规范1.1总则1.1.1 本规范书适用于柴油发电机组及其附属设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求(如锅炉与压力容器、高电压设备等)。
1.1.3 如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。
偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。
1.1.4从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。
1.1.5投标方须执行本规范书所列标准。
有矛盾时，按较高标准执行。
1.1.6投标方对柴油发电机组及其附属设备负有全责，即包括分包(或采购)的产品。
1.1.7投标方应具有销售、设计、制造与招标设备相同或相近设备（与300MW及以上燃煤发电机组配套）且至少与4台机组（不少于2个电厂）配套，具有三年以上良好的运行实践，在安装调试运行中未发现明显的设备质量问题，并有合同或用户证明文件。
1.1.8本工程采用KKS编码标识系统，投标方供货范围内所有设备及其部件、阀门、管道、控制设备及I/O点等均在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区段由设计院提供和确认。
1.1.9本规范书未尽事宜，由双方协商确定。
1.2 工程概况大唐略阳发电有限责任公司位于陕西省略阳县菜子坝，始建于1968年，原装机20万千瓦（2×2.5＋3×5万千瓦），共5台机组。
2005年，大唐略阳发电厂（1×330MW）技改工程（技改一期，简称6#机组）在拆除部分附属辅助和生活福利设施的场地上，建设一台330MW亚临界纯凝机组，工程于2005年8月开工，2007年7月投产。
潍柴电力原装30kW柴油发电机组技术说明书潍柴重机股份有限公司产品名称潍柴电力原装柴油发电机组机组品牌潍柴(原装)机组型号WPG41/B1机组产地山东·潍坊柴油机品牌潍柴柴油机型号WP2.3D40E200柴油机产地山东·潍坊发电机品牌潍柴发电机型号WHA-37.5-4/0.4智能控制器品牌潍柴智能控制器WHC系列机组尺寸（mm）1570×700×1050机组重量（kg）571二、输出功率描述2.1主用功率(基本功率PRP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组能每年运行时间不受限制地为可变负载持续供电的最大功率。
2.2备用功率(限时运行功率LTP)定义：在商定的运行条件下，并按制造商规定的维修间隔和方法实施维护保养，发电机组每年供电达500h的最大功率。
本项目潍柴机组功率按照此功率进行标定。
三、规范性引用文件潍柴柴油发电机组的设计、制造符合下列标准：GB/T20136-2006《内燃机电站通用试验方法》JB/T50054-1999《内燃机电站可靠性考核评定方法》JB/T10303-2001《工频柴油发电机组技术条件》GB/T2820-2008《往复式内燃机驱动的交流发电机组》系列标准JB/T6755-1993《柴油发电机组成套开关设备》JB/T8194-2001《内燃机电站术语》四、环境条件4.1机组的功率标定条件a）绝对大气压力，PX：100kPa（或海拔高度0米）；b）环境温度，Tr：298K（25℃）；c）空气相对湿度Φr：30%。
4.2机组在下列条件下，应能输出额定功率：a）海拔高度≤1000米；b）环境温度≤40℃；c）空气相对湿度Φr：≤90%。
4.3机组在下列条件下，应能输出规定功率（允许修正功率）并可靠地工作：a）海拔高度不超过3000m；b）环境温度：下限值-25℃，上限值50℃；c）空气相对湿度：最湿月平均最高相对湿度为95%（25℃）五、发电机组的主要技术规格机组型号WPG41/B1额定功率/容量（kW/kVA）30/37.5备用功率/容量（kW/kVA）33/41额定电压（V）400/230额定频率（Hz）50额定电流（A）54额定功率因数0.8（滞后）额定转速（r/min）1500相数及接法三相四线、星形接法冷却方式闭式循环强制水冷启动方式DC12V电启动调压方式自动励磁方式无刷励磁绝缘等级H防护等级IP23控制方式手动、自动散热水箱设计温度（℃）≤45六、发动机的主要技术规格机组型号WPG41/B1柴油机品牌潍柴型号WP2.3D40E200功率（kW）40额定转速（r/min）1500型式L型、直喷进气方式增压中冷冲程数4气缸数4缸径/行程（mm）89/92燃油系统机械泵调速方式电子调速排气量（L） 2.3机油容量（L）8.5防冻液容量（L）18启动方式DC12V电启动冷却方式闭式循环强制水冷曲轴旋转方向逆时针（面向飞轮端）七、发电机的主要技术规格机组型号WPG41/B1发电机发电机品牌潍柴型号WHA-37.5-4/0.4额定功率（kW）30额定转速（r/min）1500额定频率（Hz）50额定电压（V）400/230额定电流（A）54额定功率因数0.8（滞后）波形正弦波相数及接法三相四线、星形接法、励磁方式无刷励磁调压方式自动绝缘等级/温升等级H防护等级IP23八、机组的主要性能指标8.1机组的主要性能指标（一）性能参数单位运行极限值电压稳定电压偏差δUst%≤±1瞬态电压偏差突减100%负载δU+dyn%≤+20突加负载δU－dyn%≤-15电压恢复时间s≤5电压不平衡度δU%1空载电压调整范围%不小于95～105频率频率降δfst%≤3稳态频率带βf%≤0.5瞬态频率偏差突减100%负载δf+dyn%≤+12突加负载δf--dyn%≤-10频率恢复时间s≤38.2机组的主要性能指标（二）机组型号WPG41/B1经济性指标发动机经济燃油消耗率（g/kW.h）≤198机油消耗率（g/kW.h）≤0.3环境污染限值振动单振幅幅值机组在空载、半载、满载运行时，其振动单振幅幅值≤0.5mm满载时踞机组1米处噪音（dB（A））≤85“三漏”要求机组无漏油、漏水、漏气、漏电等现象可靠性大修时间20000h 平均无故障时间1000h九、机组的主要控制功能控制屏安装潍柴控制器和手动开关，机组控制系统可以选择手动/自动模式对机组实现启停。
第一节#3柴油发电机组使用说明书一、简介由中船总公司七院第七一二研究所生产的三期＃3柴油发电机组，充分利用军工技术和现代化科学技术，按军工产品质量体系进行生产，产品可靠性高，操作简单、方便，技术先进.#3柴油机采用电子调速器,控制采用可编程控制器，整体性能优越。
#3柴油发电机组具有保安正常电源失电后自启动功能、自动按程序分合闸，自动故障保护及报警，及蓄电池自动充电，机组自动进行油水预热等各种功能，达到无人值守机组的技术要求。
二、设备说明1、概况：＃3柴油机与发电机被安装在一个精确校平的底座上，通过弹性联轴器传递功率。
＃3柴油机由机旁蓄电池组启动。
柴油机仪表板及控制屏上装有全部的控制器及指示仪表。
2、#3柴油发动机＃3柴油发动机由美国Cummins生产，具有启动快，油耗低,可靠性高等一系列优点。
发动机采用电子调速方式。
3、#3柴油发电机#3柴油发电机采用无锡电机厂按照西门子公司技术生产的IFC5电机，装有A VR自动电压调节器.4、仪表盘及控制屏在#3柴油机上装有一只辅助用仪表盘，包括油压表、水温表、转速表等。
其他控制仪表、指示灯分别装在六块控制板上：PT、CT柜，馈线柜，中性点接地柜，动力中心控制柜,动力柜，机组控制柜。
三、机组操作方式的说明#3柴油发电机机组具有机旁、手动、自动、试验四种操作方式，通过机组控制柜面板上控制方式选择开关来选择，当选择开关打在相应的位置上时，则机组处于相应的操作方式。
1、机旁方式在该方式下，机组只允许在机旁进行启动、停机操作，发电机各出口主开关的分、合闸也只可在动力中心开关柜上操作。
该方式主要用于对机组检修或自动、手动功能出现故障时使用。
2、手动方式在该方式下，可在机组控制柜进行机组启动、停机等操作，并可通过速度选择开关“怠速/全速”设定机组运行时的速度,该方式主要在机组自动功能出现故障时使用. 3、试验方式:在该方式下，当将试验开关由“断"打向“通”时，机组将自动启动，当发电机各出口主开关不能自动合闸，如需带负载维护，可通过手动方式将各出口主开关合闸,使发电机带负荷运行。
*****燃煤电厂工程6kV交流柴油发电机组技术规范书招标方：*************设计方：*************二〇一三年三月编审程序1．编制人：2．专业配合：3．审核：4．批准：2013年3月目录第一章技术规范 (4)1总则 (4)2环境条件与设计条件 (5)3设备规范 (5)4技术要求 (9)5质量保证和试验 (17)6包装、运输及储存、清洁和涂漆 (34)7技术数据 (35)8技术附录 (38)第二章采购设备需求及供货范围 (38)1一般要求 (38)2供货范围 (38)第三章技术资料 (41)1一般要求 (41)2资料提交的基本要求 (42)3投标方图纸文件格式要求 (43)第四章设备交货进度 (45)第五章设备监造（检验）和性能验收试验 (46)1概述 (46)2工厂检验 (46)3设备监造 (47)4性能验收试验 (48)第六章技术服务和技术联络 (49)1投标方现场技术服务 (49)2培训 (51)3设计联络会 (51)第七章分包商/外购部件情况 (52)第八章大件部件情况 (52)第九章 EPC合同要求........................................................................................................ 错误!未定义书签。
第一章技术规范1 总则1.1 本招标文件仅适用于*******工程的交流柴油发电机组设备，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术规范和有关工业标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3 如果投标方没有以书面形式对本规范书的条文提出异议，则意味着投标方提供的设备完全符合本规范书的要求。

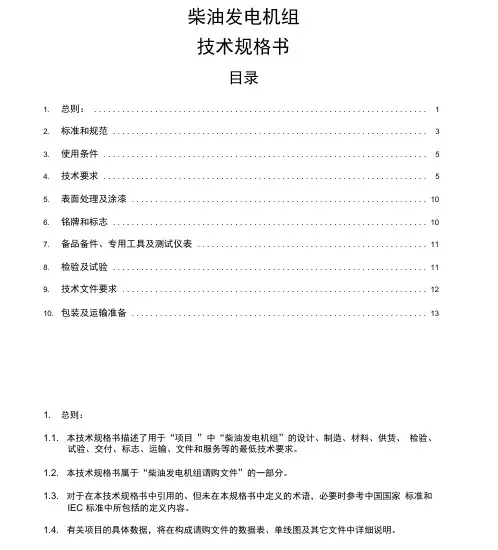

柴油发电机组技术规格书目录1. 总则： (1)2. 标准和规范 (3)3. 使用条件 (5)4. 技术要求 (5)5. 表面处理及涂漆 (10)6. 铭牌和标志 (10)7. 备品备件、专用工具及测试仪表 (11)8. 检验及试验 (11)9. 技术文件要求 (12)10. 包装及运输准备 (13)1. 总则：1.1. 本技术规格书描述了用于“项目”中“柴油发电机组”的设计、制造、材料、供货、检验、试验、交付、标志、运输、文件和服务等的最低技术要求。
1.2. 本技术规格书属于“柴油发电机组请购文件”的一部分。
1.3. 对于在本技术规格书中引用的、但未在本规格书中定义的术语，必要时参考中国国家标准和IEC 标准中所包括的定义内容。
1.4. 有关项目的具体数据，将在构成请购文件的数据表、单线图及其它文件中详细说明。
1.5. 本公司保留对本文件增加、删除、修改的权利。
1.6. 单位和图例所有单位应采用国际单位制；电气图例符号和文字符号应符合中国国家标准或IEC标准的规定。
1.7. 语言除非另有规定，所有通信文件、设备的警告标志、安装说明、试车说明、操作说明和需地方当局批准的文件应采用中、俄文。
1.8. 偏差柴油发电机组的设计、制造、材料、供货、检验、试验、交付、标志、运输、文件和服务应符合本技术规格书的要求，卖方在其投标书中应详细列出并说明所有与本技术规格书及构成请购文件的其它文件的偏差，所有偏差应在订货前取得买方的书面认可和批准后方可生效。
若没有提出偏差，将视为卖方完全接受本技术规格书的要求。
为方便买方对卖方的技术响应情况进行准确分析，卖方宜就买方的技术规格书进行逐条回应。
1.9. 冲突的处理(1) 本技术规格书的内容与相关规范、规定和构成请购文件的供货要求、数据表、单线图、一次系统图及补充说明等冲突时，应按下列优先顺序执行：(a) 请购文件中的供货要求、数据表、单线图、一次系统图和补充说明等。
(b) 国际标准。
康明斯柴油发电机组技术规范书1 技术规范1. 总则1.1本设备技术规范书适用于****期工程2×600MW国产超临界燃煤机组工程的柴油发电机组,它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 买方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。
1.3 卖方如对本技术规范书有偏差(无论多少或微小)都必须清楚地表示在本技术规范书的附件13“差异表”中。
否则买方将认为卖方完全接受和同意本技术规范书的要求。
1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。
1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
1.6 本设备规范书未尽事宜，由买卖双方协商确定。
2 工程概况参见商务部分3 设计和运行条件3.1 系统概况和相关设备每台机组设置一台柴油发电机作为本单元机组的应急保安电源，与柴油发电机组配套的附属设备应包括控制、保护等设备。
3.2 工程主要原始资料3.2.1气象资料气压历年平均大气压力: 1013.3 hpa气温历年平均气温 15.5?极端最高气温 41.2?极端最低气温 -22.2?历年平均最高气温 20.4?历年平均最低气温 11.4?最热月(7月)平均最高气温 32.5?- 1 -最冷月(1月)平均最低气温 6.3?湿度历年平均水汽压 14.9 hpa历年最大水汽压 40.2 hpa历年最小水汽压 0 hpa历年平均相对湿度 72%历年最小相对湿度 2%耐地震能力地面水平加速度: 0.2g。
地面垂直加速度: 0.1g。
正弦共振三周波，安全系数1.67以上。
历年平均大风日数 7.5 d历年平均雷暴日数 26.6 d历年平均降水日数 105.9 d历年平均雾日数 17.3 d历年最大积雪深度 35 cm历年最大冻土深度 13 cm地面平均温度 17.5?地面最高温度 79.8?地面最低温度 -23.6? (9)海拔高度:不超过1000m。
**++电厂(2x600MW)工程辅机设备招标文件柴油发电机组规范书西北电力设计院2014 年3 月目录附件一：技术规范 (1)附件二：供货范围 (19)附件三：技术资料及交付进度 (21)附件五：监造、检验和性能验收试验 (24)附件七：技术服务 (27)附件一：技术规范1、总则1.1 本设备技术规范书适用于**++电厂2X600MW工程柴油发电机组及其附属设备。
它提出了柴油发电机组及其附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本招标书和工业标准的优质产品。
1.3如果供方没有以书面形式对本设备技术规范书的条文提出异议（如有，请在差异表中体现），则意味着供方提供的设备完全符合本招标书的要求。
1.4本设备技术规范书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5供方所提供的产品应在相应工程或条件下安全运行并已超过两年，以证明安全可靠。
1.6本设备技术规范书经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.7本规范所要求的绝缘耐压及绝缘距离均为1000米以下要求，供方应根据本工程海拔进行修正。
2 设计条件与环境条件2.1环境条件2.1.1周围空气温度最高温度：38.1 ℃最低温度：-37.4 ℃2.1.2海拔高度：998m(招标书中设备的参数按海拔1000米提出，卖方应对所提供设备参数按照此海拔值进行修正,修正系数满足国标GB311.1《高压输变电设备的绝缘配合》。
)2.1.3最大风速：24.0 m/s2.1.4多年相对湿度平均值：53 ％2.1.5 地震基本烈度值: 8 度2.1.6震动峰值加速度值和地震动反应谱特征周期值分别为0.274g、0.90s和0.264g、1.00s。
2.1.7污秽等级III级2.1.8最大积雪厚度16 mm2.1.9 覆冰厚度：15 mm(暂定)2.2设计条件2.2.1 设备名称及用途2.2.1.1 设备名称柴油发电机组。
2.2.1.2 设备用途保安应急电源。
2.2.2 设备安装位置集控楼0米柴油发电机室内。
2.2.3 设备的布置要求集控楼0米柴油发电机室尺寸：6500mm（长）×6700mm（宽）×7000mm（高）。
布置一台柴油机组及其附属设备。
3 设备规范3.1招标设备包括卖方向其他厂商购买的所有附件和设备，这些附件和设备应符合相应的标准规范或法规的最新版本或其修正本的要求,除非另有特别说明，将包括在投标期内有效的任何修正和补充。
3.2除非技术规范另有规定，均须遵守最新的国家标准（GB）和国际电工委员会(IEC)标准以及国际单位制(SI)标准。
如采用合资或合作产品，还应遵守合作方国家标准，当上述标准不一致时按高标准执行。
所有螺栓、双头螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)的标准。
3.3 应遵循的主要现行标准GB2819—81 GB2820—81 GB4712—84 GB2900GB191GB156《交流工频移动电站通用技术条件》《250 至3200千瓦柴油发电机组通用技术条件》《自动化柴油发电机组分级要求》《电工名词术语》《包装贮运标志》《标准电压》以上标准均执行最新版本。
这些法则和标准提出了最基本要求，如果根据卖方的意见并经用户接受，使用优于或更为经济的设计或材料,并能使卖方设备良好地、连续地在本规范所规定的条件下运行时，则这些标准也可以由卖方超越。
3.4当标准、规范之间出现矛盾时，卖方应将矛盾情况提交用户，以便在开始生产前制定解决方案。
4 技术条件4.1 设备主要参数：4.1.1 机组名称：自动快速起动柴油发电机组4.1.2 机组型式：柴油机：发电机：4.1.3 配套发电机（进口）1、型号：（无刷、自励）2、常载额定功率：1250kW3、额定电压：400V4、额定电流：A5、额定频率：50HZ6、额定功率因数：0.8（滞后）7、效率：≥95%8、相数及接地方式三相、中性点直接接地9、励磁方式：无刷励磁、强励倍数2；反应速度：＜0.05s10、极数：4极11、绝缘等级：H级12、过载能力：1.5倍额定电流历时2分钟防护等级：不低于IP22短路能力：（3-5）倍额定电流持续5秒4.1.4 配套柴油机（进口）1、型号：2、功率：KW3、额定转速：1500r/min4、噪音：≤90dB5、冷却方式：闭式循环带热交换器6、起动方式：直流电起动（自带蓄电池组）7、燃油消耗：L/H（满负荷）4.1.5 机组性能1、电气性能①②③④⑤⑥⑦⑧稳态电压调整率：≤±1.5%瞬态电压调整率：20%～-15% 电压稳定时间：≤1S电压波动率：≤0.5%稳态频率调整率：＜±1%瞬态频率调整率：＜±5%频率稳定时间：＜5S频率波动率：≤0.5%2、整套柴油发电机组保证平均无故障间隔期：10000小时。
柴油发电机组在不更换柴油机主要零件的情况下能正常工作的保质期不少于150000小时，在买方遵守卖方的使用说明书规定的条件下，卖方保证柴油发电机组在设备安装投入运行1年内，如发生设备质量问题由卖方无偿解决处理。
4.1.5配套控制设备：(进口)4.2柴油发电机组的功能要求4.2.1 应急起动：柴油发电机组应保证在电厂的事故停电中，快速自起动带负载运行。
在无人值守情况下，接到指令后的10秒内一次起动成功。
在60秒内完成一个启动循环（即三次试起动）。
若自起动连续三次失败, 则发出停机信号, 并闭锁自起动回路。
在买方所提供的现场条件下,《机组》自起动成功率不小于99%。
《机组》自起动成功的定义：在额定转速和额定电压下稳定运行2～3秒，并具备带负载条件。
4.2.2带负载稳定运行：1、柴油发电机组自起动成功后, 保安负荷分两级投入。
柴油发电机组接到起动指令后10秒内发出首次加载指令，允许首次加载不小于50%额定容量的负载(感性)；在首次加载后的5秒内再次发出加载指令，允许加载至满负载(感性)运行。
《机组》可带不低于20%负载长期稳定运行。
2、《机组》应能在COSφ=0.8时的额定负载下，稳定运行的12小时中，允许有1.1倍的过载运行1小时。
并在24小时内，允许上述过载运行2次。
3、《机组》允许全电压直接起动容量不小于150kW的鼠笼式异步电动机，发电机母线电压0.2秒后应不低于75%。
4.2.3自动调节1、《机组》空载电压整定范围为95～105%U H，线电压波形正弦性畸变率不大于5%。
2、《机组》在带COSφ=0.8～1.0的负载，负载在0～100%内渐变时应能达到：稳态电压调整率：≤±0.5%（无刷励磁）稳态频率调整率：±0.5%（可调）电压、频率波动率：≤±0.15%（负载在25～100%内渐变时）≤±0.5%（负载在0～25%内渐变时）瞬态电压调整率：－15%≤δu≤+20%瞬态电压恢复时间：≤1s(最后稳定电压的3%以内)瞬态频率调整率：≤±5%频率稳定时间：≤3s3、《机组》突减20%的额定负载时，升速不超过10%的额定转速。
4、《机组》在功率因数为0.8-1.0三相对称负载下，功率在0-75%范围内，然后在其中任意一相上加上不大于25%额定相功率的电阻性负载，但该相的总负载电流不超过额定值时，应能正常工作，发电机线电压的最大（或最小值）与三相线电压平均值相差不超过三相线电压平均值的5%，机组各部分温升不超过额定运行工况的水平。
5、柴油发电机组在空载状态, 突加功率因数≤0.4（滞后）、稳定容量为0.2P e的三相对称负载或在已带80%P e的稳定负载再突加上述负载时,发电机的母线电压0.2秒后不低于85%U e。
4.2.4 自动控制《机组》属无人值班电站，就地控制柜应具有与远方计算机系统的通讯接口，通讯接口具有开放的通讯协议。
控制系统应具有下列功能：1、保安段（A段、B段）母线电压的监测；2、《机组》运行状态的自动检测、监视、保护、报警；3、《机组》起动：自动程序、远方（DCS计算机）、就地；4、《机组》停机：远方（DCS计算机）、就地手动停机；机房紧急手动停机；5、《机组》润滑油预热、予润滑；冷却水预热；予供（如需要时）。
6、蓄电池组自动充电，买方提供路W的380VAC供电电源；7、直流电压监测；8、柴油发电机与保安段正常电源同期并网功能。
4.2.5模拟试验：《机组》处在备用状态下，应模拟保安段母线电压降低至25%U H或失去电压状态，使《机组》能够快速自起动运行，并带交流事故保安负荷运行。
4.3 《机组》的性能：4.3.1 起动要求保证《机组》自动起动的快速性和成功率，使《机组》处于热备用状态—冷却水、润滑油采用预热和予供方式（如需要时）。
《机组》采用电起动方式。
其电源采用全密封阀控式铅酸蓄电池（容量Ah）。
蓄电池组应配备具有浮充和快速充电的双速自动充电功能的浮充装置。
蓄电池组的容量应满足《机组》连续起动9次的用电量。
4.3.2运行要求：《机组》应能在12小时内连续满负载运行。
《机组》应配自动同期装置，以便在试验时可以与厂用电同期并联，实现带负荷运行的试验要求。
《机组》通过运行方式选择开关确定所处状态。
运行方式选择开关至有四个位置即“自动”、“手动”、“试验”、“零位”。
《机组》一般情况下应在“自动”状态—热备用（或称准启动）状态。
4.3.3 《机组》主电路接线：《机组》的发电机出线通过馈线断路器和配电母线与相对应交流事故保安段母线连接。
发电机的中性线应引至端子罩中。
《机组》主电路接线见下图。
4.3.4 《机组》控制接线：1、《机组》本体起停控制、保护、测量、信号系统采用直流24伏电压。
2、电机馈线断路器控制及操作；《机组》与外界的联络信号等均采用DC110V电压。
3、《机组》除自动控制外，还有就地控制柜控制和集控室远方控制两种控制方式。
4、当保安段母线电压降低到一定值时，经过0～10秒（可调）故障确认后，通过保安段母线低电压保护联动《机组》自动起动，《机组》起动成功后，发电机开关合闸。
当保安段上的《机组》分支馈线断路器合闸后，开始向保安段供电。
5、工作电源恢复供电后，首先跳开《机组》有关馈线断路器，再将保安段的工作电源开关投入。
《机组》的停机可由远方（DCS）程序控制或就地手动操作完成。
4.3.5发电机及其馈线保护：1、同步发电机应装设发电机差动保护、定时限过电流保护、逆功率和失磁等保护；2、总馈线及分支馈线应装设相间短路及过负荷保护；3、相间短路保护及单相接地保护动作于断路器跳闸。
4、发电机、总馈线、分支馈线的短路保护动作时应具有选择性。
