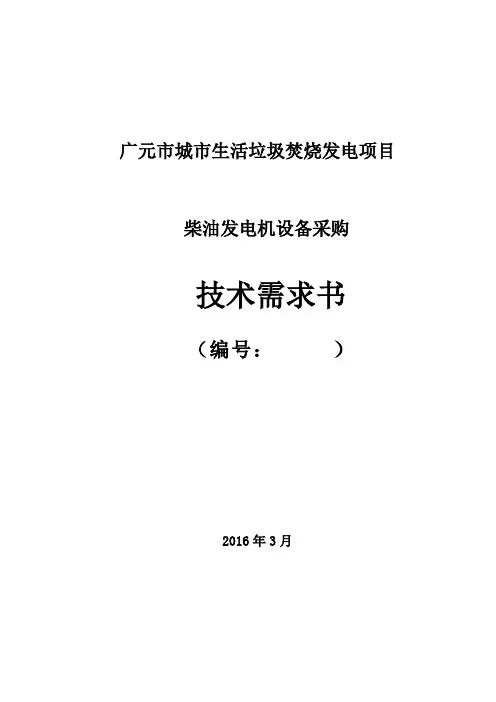

广元市城市生活垃圾焚烧发电项目柴油发电机设备采购
技术需求书
（编号：）
2016年3月
柴油发电机
设备采购技术需求书
审批：
审核：
评审：
编制：
1.总则
1.1 本设备技术条件书适用于广元市城市生活垃圾焚烧发电项目
（12MW+6MW ）工程柴油发电机招标，它提出了该柴油发电机本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术条件书提出的是最低限度的技术要求，并未对一切技术细节作
出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本条件书全新的优质产品。
1.3 如果卖方没有以书面形式对本条件书的条文提出异议，则意味着卖方提供
的设备完全符合本条件书的要求。如有异议，不管是多么微小，都应在报价书中以“对条件书的意见和同条件书的差异”为标题的专门章节中加以详细描述。
1.4 本设备技术条件书所使用的标准如遇与卖方所执行的标准不一致时，按较
高标准执行。
1.5 本设备技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同
正文具有同等的法律效力。
1.6 本设备技术条件书未尽事宜，由买、卖双方协商确定。
1.7 由于设计的不确定性，任何厂家中标以后增加电气元气件时，卖方不得以
各种借口拒绝设备改动。其增加元气件价格不超过合同价1%时，不再增加总价。
2. 应遵循的主要现行最新标准
除本技术要求提及的内容外，均符合柴油发电机组有关国家标准及部颁标准（包括各标准的引用标准）。合同中所有设备、备品备件，除本规范书中规定的技术参数和要求及所列标准外，其余均应遵照最新版本的国标（GB）、部标（DL）、国际电工委员会（IEC）标准及国际单位制（SI）。如果卖方采用自己的标准或规范，须经买方同意后方可采用。若标准之间出现矛盾时，以高标准为准。选用标准为签订合同时的最新版本。
JB/T10304-2001 GB2820-97 《发电机组的制造和检测》
DYDQ-3 《柴油发电机安装工艺标准》
J623-2004 《柴油发电机组安装工程施工工艺标准》
JB/T10304-2001 《工频柴油发电机组通用技术条件》
JB/T 7573-1994 《高原环境条件下电工产品通用技术条件》IS08528-1-6 往复式内燃交流发电机组
BS5514 往复式内燃机规范.性能
BS5000-3 由往复式内燃机驱动的发电机
IS03046 往复式内燃机
DIN6271 活塞式内燃机.要求.功率公差
BS4999 旋转电机的一般要求
NEMA MG21 发电机和电动机
IEC34-1 中小型同步电机
JB/T3320.1-2000 小型无刷三相同步发电机技术条件
GB/T2820 往复式内燃机驱动的交流发电机组
GB/T4712-1996 自动化柴油发电机组分级要求
VIDMA 6280 电力发电活塞发动机安装
DIN 1940 活塞发动机
DIN 1941 活塞发动机接受试验
DIN 6270 性能额定值、燃油、内燃机，额定出力、额定输出值、损耗值、标准运行条件及额定值
DIN 6271 性能额定值、燃油和润滑油损耗
DIN 6625 钢容器现场制造
DIN 6616 水平钢容器
DIN 6609 液体燃料及易燃物的储存
VDE 2056 机器机械振动审查标准
VDI 2026 防振隔离
DIN 45631 机械噪音测量
GB755 旋转电机基本技术要求
GB1105 内燃机台架性能试验方法
GB1859 内燃机噪声测定方法
GB2820 往复式内燃机驱动的交流发电机技术条件GB2423.4 电工电子产品基本环境试验规程试验Db：交变湿热试验方法
GB2423.16 电工电子产品基本环境试验规程试验J：长霉试验方法。
其他相关标准
以上标准如有新标准，应使用最新版本。
3. 工程概况
3.1 使用环境：
最高温度：45℃
最低温度：-15℃
最大日温差：25℃
海拔高度：<1000m
环境相对湿度：90%(最热月平均)
户内
3.2柴油发电机组
3.2.1柴油发电机组的基本技术参数
一套往复式内燃机驱动的交流发电机组，其额定功率/备用功率为：
550kW /605kW 、688kVA/756kVA
包括1台往复式内燃发动机+1台发电机及其相关部件组成。
发动机为往复式压缩点燃式发动机，发电机为同步交流无刷励磁发电机。
3.2.2柴油发电机组使用准则
l) 运行方式为限时运行。
限时运行是指发电机组在某一限定时间内运行。正常情况下，厂用负荷由厂用电供给；当380V厂用工作段失压时，保安段电源消失，PT检测保安段无电压，由PT失压3秒后接点联锁启动柴油机，并且柴油机控制系统将跳开380V
工作段电源至保安段开关，经确认柴油发电机建立起电压并达到正常转速后，合上柴油发电机组出口开关，接带保安负荷。
2）场地准则：陆用固定式室内安装机组。
3）机组运行：单机运行。
4）启动和控制方式为DCS自动操作。
自动操作是指自动地启动和控制发电机组。
柴油发电机组应经常处于暖机热备用状态，其润滑油系统、冷却水系统、电机本体均装有预热装置(加热电阻)。当油温、水温≤40℃时，投入加热装置；当油温、水温≥50℃时，退出加热装置。
柴油发电机设有手动、自动二种工作方式，能实现启动、运行、停机、急停控制功能。
5）开动时间为长时断电机组（3类<15S）。
长时断电机组（3类<15S）是指，电压的下降值超过额定电压的10%，持续时间长于0.5S。在15S的最大切换时间内，用户的安全装置应能按若干个加载步骤得到所需求的100%的功率。在这种情况下，整套机组是从静止状态启动向负载供电的。
3.2.3柴油发电机组性能等级：性能G2级。
本项目柴油发电机组所带负荷类型为生产负荷：1台给水泵160kW，1#、2#交流辅助油泵(2*5.5 kW)，1#、2#盘车系统(2*4 kW)，消防系统55kW)，活性炭除臭装置（2*75 kW），通信及照明35kW，中控室系统200kW（直流系统、UPS、DCS、热工仪表）等。（如甲方需要增加其他负荷，请在确定柴油发电机组最终容量前确定）
3.2.4柴油发电机组运行极限值
机组运行极限值见表1。(参考标准：GB/T 2820.5-1997)
表1 机组运行极限值
