发电机保护整定计算技术规范

南方电网大型发电机变压器继电保护整定计算规程南方电网是中国南方地区的主要电力供应商之一，为了确保电力的安全稳定运行，发电机变压器继电保护的整定计算非常重要。

下面将介绍南方电网大型发电机变压器继电保护整定计算的规程。

第一步：整定计算前的准备工作1.收集变压器的技术资料，包括电气参数、绝缘水平、设备类型等。

2.确定变压器继电保护的类型，包括差动保护、过电流保护、过温保护等。

第二步：差动保护整定计算1.根据变压器的参数和差动保护准则，计算差动保护的主要参数，如选择电流（主保护）、定值电流比（副保护）、定值电流延时时间等。

2.根据变压器的额定容量和差动保护的整定参数，计算差动保护的动作潮流值，以确定整定值是否合理。

第三步：过电流保护整定计算1.根据变压器的额定容量和电气参数，确定过电流保护的动作潮流值。

2.根据继电保护的整定准则，计算过电流保护的整定电流和动作时间，以确保在故障时保护装置能及时动作。

第四步：过温保护整定计算1.根据变压器的负载情况和绝缘材料的热特性，确定过温保护的整定值。

2.根据过温保护的整定准则，计算过温保护的整定温度和动作时间，以确保在变压器过热时保护装置能及时动作。

第五步：整定计算后的验证和调整1.使用计算得到的整定值进行现场试验，验证继电保护的动作性能是否符合要求。

2.如果发现继电保护的动作性能不理想，需要根据实测结果进行调整和优化，直到达到设计要求为止。

综上所述，南方电网大型发电机变压器继电保护整定计算规程是一个以变压器的电气参数和工作条件为基础，根据继电保护的整定准则，通过计算和试验验证的过程，确定继电保护的整定值，以确保发电机变压器在故障时能够及时、可靠地切除故障，保证电力系统的安全运行。

此规程的实施能够提高电力系统的可靠性和安全性，减少故障对电力系统造成的损失，对电力供应保障起到重要作用。

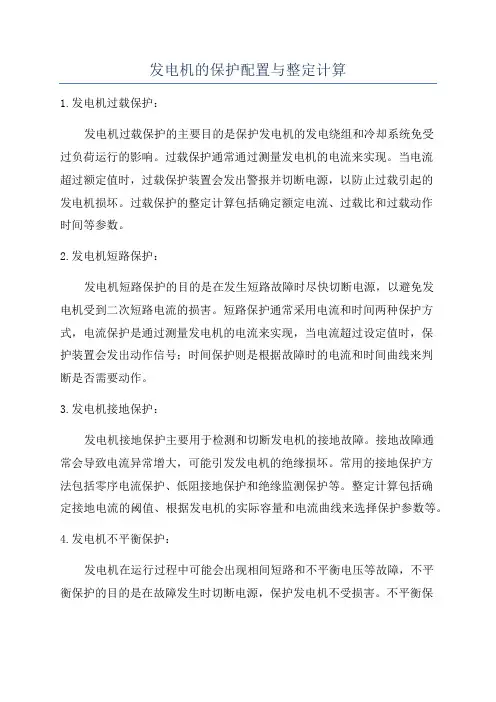

发电机的保护配置与整定计算1.发电机过载保护：发电机过载保护的主要目的是保护发电机的发电绕组和冷却系统免受过负荷运行的影响。

过载保护通常通过测量发电机的电流来实现。

当电流超过额定值时，过载保护装置会发出警报并切断电源，以防止过载引起的发电机损坏。

过载保护的整定计算包括确定额定电流、过载比和过载动作时间等参数。

2.发电机短路保护：发电机短路保护的目的是在发生短路故障时尽快切断电源，以避免发电机受到二次短路电流的损害。

短路保护通常采用电流和时间两种保护方式，电流保护是通过测量发电机的电流来实现，当电流超过设定值时，保护装置会发出动作信号；时间保护则是根据故障时的电流和时间曲线来判断是否需要动作。

3.发电机接地保护：发电机接地保护主要用于检测和切断发电机的接地故障。

接地故障通常会导致电流异常增大，可能引发发电机的绝缘损坏。

常用的接地保护方法包括零序电流保护、低阻接地保护和绝缘监测保护等。

整定计算包括确定接地电流的阈值、根据发电机的实际容量和电流曲线来选择保护参数等。

4.发电机不平衡保护：发电机在运行过程中可能会出现相间短路和不平衡电压等故障，不平衡保护的目的是在故障发生时切断电源，保护发电机不受损害。

不平衡保护常用的方法包括电流差动保护和电压不平衡保护。

整定计算包括确定不平衡电流的阈值、根据发电机的容量和电压曲线选择保护类型和参数等。

以上是对发电机保护配置与整定计算的简要介绍，详细的保护配置和整定计算需要根据具体的发电机类型、容量和工作环境等进行。

在实践中，通常需要依靠经验、标准和专业软件来完成保护配置与整定计算。

同时，为了保证发电机的可靠性和安全性，还需要定期的检查和维护。

百度文库- 让每个人平等地提升自我1、发电机差动保护整定计算（1）最小动作电流的选取=～I gn/n a式中：I gn——发电机额定电流n a——电流互感器变比0.2 * 10190取=（～） I gn/n a== 12000/ 5本保护选择 =1A（2）制动特性拐点的选择当定子电流等于或小于额定电流时，差动保护不必具有制动特性，因此，拐点 1 电流选择大于发电机额定电流，本保护选拐点 1 为 5A。

拐点 2 电流选择 CT开始饱和时的电流，本保护选拐点 2 值为 40A。

（3）制动系数的选取按照外部短路电流下，差动保护不误动来整定。

=K rel *K ap*K cc*K er式中： K rel——可靠系数，取～K ap——非周期分量系数，取～ 2K cc——互感器同型系数，取K er ——互感器变比误差系数，取取各系数最大值，则 =*2**=考虑到电流互感器的饱和或其暂态特性畸变的影响，为安全起见，宜适当提高制动系数值，取K1=30%，根据厂家说明书K2推荐值为 80%-100%，本保护取 K2=80%。

原保护为单斜率，定值为K1=30%。

保护动作于全停，启动快切，启动断路器失灵。

2、主变差动及速断保护整定计算（1）最小动作电流的选取按躲过变压器额定负载时的不平衡电流来整定。

=K rel (K er +△U+△m)I n/n a式中：I n——变压器额定电流n a——电流互感器变比K rel——可靠系数，取～K er——电流互感器的变比误差， 10P型取 *2 ，5P 型和 TP型取*2 △U——变压器调压引起的误差，取调压范围中偏离额定值的最大值（百分值）△m——由于电流互感器变比未完全匹配产生的误差，初设时取在工程实用整定计算中可选取 =（～）I n/n a，一般工程宜采用不0.4 * 882.7小于 I n/n a。

取 =n a==本保护选取 =（2）制动特性拐点的选择拐点 1 定值要求大于强迫冷循环情况下的额定电流，小于紧急情况下的过负荷电流，本保护取5A。

发电机继电保护装置的配置与整定计算1.过电流保护装置的配置和整定计算：过电流保护装置用于保护发电机免受电流过载和短路等故障的损害。

在配置过电流保护装置时，需要考虑到发电机的额定电流和相对应的过电流保护装置的动作时间。

整定计算的方法如下：-首先，根据发电机额定电流和类型（同步发电机、异步发电机）选择合适的过电流保护装置类型。

-其次，根据发电机的稳态和不稳态电流特性以及额定和短路电流的关系，确定过电流保护装置的动作时间。

-最后，根据发电机的特性曲线和校正系数确定过电流保护装置的整定值，以确保其能够及时准确地对电流故障作出响应。

2.差动保护装置的配置和整定计算：差动保护装置用于检测发电机定子和励磁绕组的电流差异，以判断发电机是否存在故障。

在配置差动保护装置时，需要考虑发电机的绝缘水平和绕组的多输出特性。

整定计算的方法如下：-首先，根据发电机额定电流和类型（同步发电机、异步发电机），选择合适的差动保护装置类型。

-其次，根据发电机绕组类型和接线方式，确定差动保护装置的配置参数，如功率变比、接线关系等。

-最后，根据发电机的特性曲线和差动保护装置的局部放电灵敏度要求，确定差动保护装置的整定值。

3.接地保护装置的配置和整定计算：接地保护装置用于检测发电机的接地故障，并采取措施降低发电机的接地电流，以保护发电机绝缘系统不受损坏。

在配置接地保护装置时，需要考虑发电机的中性点接地方式和接地电流的大小。

整定计算的方法如下：-首先，根据发电机中性点接地方式（星形接地、虚星接地、无中性点接地）确定合适的接地保护装置类型。

-其次，根据发电机的故障接地电流和故障电阻的大小，确定接地保护装置的整定值。

-最后，根据接地故障的灵敏度要求和安全性要求，确定接地保护装置的配置参数，如故障电流阈值、动作时间等。

4.过温保护装置的配置和整定计算：过温保护装置用于监测发电机的温度，防止发电机因过热而损坏。

在配置过温保护装置时，需要考虑发电机的绕组类型和环境温度。

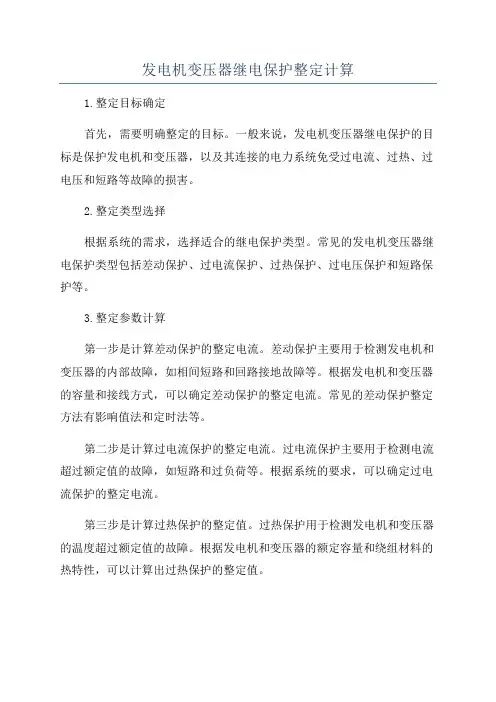

发电机变压器继电保护整定计算1.整定目标确定首先，需要明确整定的目标。

一般来说，发电机变压器继电保护的目标是保护发电机和变压器，以及其连接的电力系统免受过电流、过热、过电压和短路等故障的损害。

2.整定类型选择根据系统的需求，选择适合的继电保护类型。

常见的发电机变压器继电保护类型包括差动保护、过电流保护、过热保护、过电压保护和短路保护等。

3.整定参数计算第一步是计算差动保护的整定电流。

差动保护主要用于检测发电机和变压器的内部故障，如相间短路和回路接地故障等。

根据发电机和变压器的容量和接线方式，可以确定差动保护的整定电流。

常见的差动保护整定方法有影响值法和定时法等。

第二步是计算过电流保护的整定电流。

过电流保护主要用于检测电流超过额定值的故障，如短路和过负荷等。

根据系统的要求，可以确定过电流保护的整定电流。

第三步是计算过热保护的整定值。

过热保护用于检测发电机和变压器的温度超过额定值的故障。

根据发电机和变压器的额定容量和绕组材料的热特性，可以计算出过热保护的整定值。

第四步是计算过电压保护的整定值。

过电压保护用于检测电压超过额定值的故障，如短路和回路接地故障等。

根据系统的要求，可以确定过电压保护的整定值。

第五步是计算短路保护的整定电流。

短路保护主要用于检测电流短暂性超过额定值的故障。

根据系统的需求，可以确定短路保护的整定电流。

4.整定参数调整根据实际情况对整定参数进行调整。

一般来说，整定参数需要经过实际测试和调试才能找到最佳值。

在调整参数时，需要考虑发电机和变压器的实际运行情况和系统的故障记录。

5.整定参数验证在完成整定参数调整后，需要对整定参数进行验证。

可以通过模拟故障和实际故障测试来验证整定参数的准确性和可靠性。

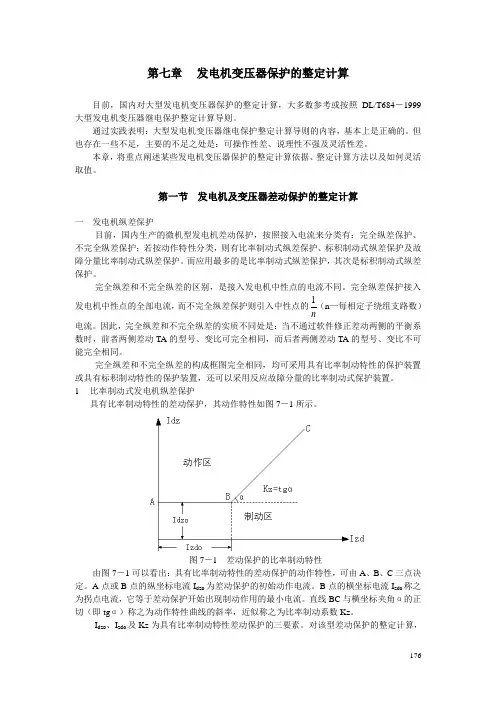

176 第七章 发电机变压器保护的整定计算目前，国内对大型发电机变压器保护的整定计算，大多数参考或按照DL/T684－1999大型发电机变压器继电保护整定计算导则。

通过实践表明：大型发电机变压器继电保护整定计算导则的内容，基本上是正确的。

但也存在一些不足，主要的不足之处是：可操作性差、说理性不强及灵活性差。

本章，将重点阐述某些发电机变压器保护的整定计算依据、整定计算方法以及如何灵活取值。

第一节 发电机及变压器差动保护的整定计算一 发电机纵差保护目前，国内生产的微机型发电机差动保护，按照接入电流来分类有：完全纵差保护、不完全纵差保护；若按动作特性分类，则有比率制动式纵差保护、标积制动式纵差保护及故障分量比率制动式纵差保护。

而应用最多的是比率制动式纵差保护，其次是标积制动式纵差保护。

完全纵差和不完全纵差的区别，是接入发电机中性点的电流不同。

完全纵差保护接入发电机中性点的全部电流，而不完全纵差保护则引入中性点的n 1（n —每相定子绕组支路数）电流。

因此，完全纵差和不完全纵差的实质不同处是：当不通过软件修正差动两侧的平衡系数时，前者两侧差动TA 的型号、变比可完全相同，而后者两侧差动TA 的型号、变比不可能完全相同。

完全纵差和不完全纵差的构成框图完全相同，均可采用具有比率制动特性的保护装置或具有标积制动特性的保护装置，还可以采用反应故障分量的比率制动式保护装置。

1 比率制动式发电机纵差保护具有比率制动特性的差动保护，其动作特性如图7－1所示。

图7－1 差动保护的比率制动特性由图7－1可以看出：具有比率制动特性的差动保护的动作特性，可由A 、B 、C 三点决定。

A 点或B 点的纵坐标电流I dzo 为差动保护的初始动作电流。

B 点的横坐标电流I zdo 称之为拐点电流，它等于差动保护开始出现制动作用的最小电流。

直线BC 与横坐标夹角α的正切（即tg α）称之为动作特性曲线的斜率，近似称之为比率制动系数Kz 。

南方电网大型发电机变压器继电保护整定计算规程一、引言大型发电机变压器是电力系统中重要的设备之一，其正常运行对于电力系统的稳定运行具有重要的意义。

为了保障大型发电机变压器的安全稳定运行，需要对其继电保护系统进行整定计算，以实现对变压器的全面保护。

1.确定继电保护的类型和组合根据大型发电机变压器的特点和运行要求，确定适用于该变压器的继电保护类型和组合。

常见的继电保护类型包括过流保护、差动保护、欠频保护、过温保护等。

根据变压器的要求，可以选择相应的继电保护组合。

2.确定继电保护动作特性根据大型发电机变压器的额定容量和运行参数，确定继电保护的动作特性。

这包括保护的动作时间、动作电流和动作速度等参数。

通过对大型发电机变压器的额定容量和运行参数进行分析，可以确定继电保护的动作特性，以便进行后续的整定计算。

3.进行继电保护整定计算根据变压器的额定容量和运行参数，进行继电保护的整定计算。

计算过程包括根据继电保护的动作特性进行整定计算，确定对应的整定参数，如保护动作时间、保护动作电流等。

根据变压器的额定容量和运行参数，可以进行一系列的计算，如过流保护整定计算、差动保护整定计算等。

4.评估整定计算结果对整定计算结果进行评估，判断继电保护系统的可靠性和灵敏性。

评估过程包括对整定计算结果进行检查和验证，根据变压器的实际运行情况进行调整和修改。

通过对整定计算结果的评估，可以提高继电保护系统的性能，保证变压器的安全稳定运行。

5.编制整定计算报告根据整定计算结果，编制整定计算报告。

报告包括大型发电机变压器的基本参数、继电保护的类型和组合、整定计算的具体过程和结果等。

通过编制整定计算报告，可以为继电保护系统的调试和运行提供指导，保障大型发电机变压器的安全稳定运行。

三、总结大型发电机变压器继电保护整定计算是保障变压器安全稳定运行的重要措施。

通过确定继电保护的类型和组合、确定继电保护的动作特性、进行整定计算、评估整定计算结果和编制整定计算报告等步骤，可以有效提高继电保护系统的性能，保证大型发电机变压器的安全稳定运行。

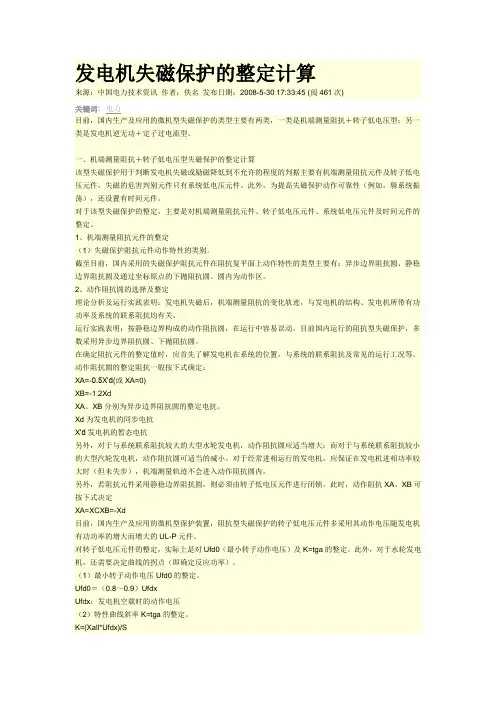

发电机失磁保护的整定计算来源：中国电力技术资讯作者：佚名发布日期：2008-5-30 17:33:45 (阅461次)关键词:电力目前，国内生产及应用的微机型失磁保护的类型主要有两类，一类是机端测量阻抗＋转子低电压型；另一类是发电机逆无功＋定子过电流型。

一、机端测量阻抗＋转子低电压型失磁保护的整定计算该型失磁保护用于判断发电机失磁或励磁降低到不允许的程度的判据主要有机端测量阻抗元件及转子低电压元件，失磁的危害判别元件只有系统低电压元件。

此外，为提高失磁保护动作可靠性（例如，躲系统振荡），还设置有时间元件。

对于该型失磁保护的整定，主要是对机端测量阻抗元件、转子低电压元件、系统低电压元件及时间元件的整定。

1、机端测量阻抗元件的整定（1）失磁保护阻抗元件动作特性的类别。

截至目前，国内采用的失磁保护阻抗元件在阻抗复平面上动作特性的类型主要有：异步边界阻抗圆、静稳边界阻抗圆及通过坐标原点的下抛阻抗圆。

圆内为动作区。

2、动作阻抗圆的选择及整定理论分析及运行实践表明：发电机失磁后，机端测量阻抗的变化轨迹，与发电机的结构、发电机所带有功功率及系统的联系阻抗均有关。

运行实践表明：按静稳边界构成的动作阻抗圆，在运行中容易误动。

目前国内运行的阻抗型失磁保护，多数采用异步边界阻抗圆、下抛阻抗圆。

在确定阻抗元件的整定值时，应首先了解发电机在系统的位置，与系统的联系阻抗及常见的运行工况等。

动作阻抗圆的整定阻抗一般按下式确定：XA=-0.5X’d(或XA=0)XB=-1.2XdXA、XB分别为异步边界阻抗圆的整定电抗。

Xd为发电机的同步电抗X’d发电机的暂态电抗另外，对于与系统联系阻抗较大的大型水轮发电机，动作阻抗圆应适当增大；而对于与系统联系阻抗较小的大型汽轮发电机，动作阻抗圆可适当的减小。

对于经常进相运行的发电机，应保证在发电机进相功率较大时（但未失步），机端测量轨迹不会进入动作阻抗圆内。

另外，若阻抗元件采用静稳边界阻抗圆，则必须由转子低电压元件进行闭锁。

南方电网大型发电机变压器继电保护整定计算规程1.引言南方电网拥有大量的发电机变压器，为了确保电力系统的稳定运行和保护设备的安全，需要对发电机变压器进行继电保护的整定计算。

本文介绍了南方电网大型发电机变压器继电保护的整定计算规程。

2.整定计算的目的发电机变压器的继电保护整定计算的目的是为了确保在电力系统异常情况下能够快速检测和隔离发电机变压器，保护发电机变压器不受损坏。

3.整定计算的步骤发电机变压器继电保护的整定计算主要包括以下步骤：(1)收集数据首先需要收集发电机变压器的相关数据，包括额定功率、额定电压、变压器参数等。

(2)确定保护方案根据发电机变压器的性质和要求，确定适合的保护方案。

常见的保护方案包括差动保护、过流保护、欠频保护、过频保护、绝缘保护等。

(3)整定计算根据所选保护方案，进行整定计算。

整定计算的内容包括容许电流、动作时间、复位时间、动作电流等。

(4)整定测试整定完成后，需要进行整定测试以验证整定参数的正确性。

(5)整定报告整定计算完成后，需要编写整定报告，并进行归档保存。

4.整定计算的具体方法发电机变压器继电保护的整定计算方法主要包括如下几种：(1)差动保护整定计算差动保护主要用于检测发电机变压器的内部短路和断线故障，其整定计算主要包括变比系数、整定电流、动作电流等。

(2)过流保护整定计算过流保护主要用于检测发电机变压器的过载故障，其整定计算主要包括整定电流、动作时间等。

(3)欠频保护整定计算欠频保护主要用于检测发电机变压器的低频故障，其整定计算主要包括动作频率、整定电流等。

(4)过频保护整定计算过频保护主要用于检测发电机变压器的高频故障，其整定计算主要包括动作频率、整定电流等。

5.结论发电机变压器继电保护整定计算是确保发电机变压器安全运行的重要环节。

通过收集数据、确定保护方案、进行整定计算、整定测试和编写整定报告，可以保证发电机变压器的正常运行和安全保护。

DL - 大型发电机变压器继电保护整定计算导则 (一)DL - 大型发电机变压器继电保护整定计算导则DL - 大型发电机变压器是电力系统中非常重要的组成部分，保护对应的设备也非常重要。

继电保护系统的设计和整定对于保证电力系统的连续运行至关重要。

本文将介绍 DL - 大型发电机变压器继电保护整定计算导则。

一、整定计算前准备工作1. 定义保护范围和整定目标2. 收集设备数据，包括电气数据、机械和环境条件数据3. 确定继电保护的类型和特性4. 确定潮流方向和故障类型5. 确定继电保护接口和配合工作二、定值计算流程定值计算流程主要包含以下步骤：1. 选择起始值起始值的选择是定值计算的第一步，起始值的选择主要考虑保护的可靠性和灵敏度。

保护的可靠性越高，灵敏度越好，起始值的选择就会比较保守。

而灵敏性较低，保护范围较小的保护，选择的起始值通常会比较小。

2. 计算非直流故障短路电流根据收集的设备数据、故障类型、潮流方向等信息，计算故障短路电流。

计算时要注意考虑各种因素，如相序短路时的故障电流和单相接地故障时的故障电流等。

3. 计算保护行动时的电流值根据所选的保护继电器类型和特性，计算出保护动作时的电流值。

4. 判断可靠性和灵敏度根据起始值、动作电流值、故障短路电流和保护特性等数据，判断保护的可靠性和灵敏度是否满足设计标准。

5. 定值整定计算根据保护的可靠性和灵敏度要求，进行整定计算。

整定计算包括对保护压板、动作时间和灵敏电流等参数的计算。

三、整定结果应用整定结果应用时，需要将各参数转换为具体的对应数值，以保证整定结果能够得到有效的应用。

在应用过程中，还需要对整定结果进行验证和测试，以评估其可靠性和准确性。

总之，DL - 大型发电机变压器继电保护的整定计算包括定义保护范围和整定目标、收集设备数据、确定继电保护的类型和特性、确定潮流方向和故障类型、确定继电保护的接口和配合工作等预备工作，定值计算流程包括选择起始值、计算非直流故障短路电流、计算保护行动时的电流值、判断可靠性和灵敏度以及整定计算等计算步骤。

发电机继电保护装置的配置与整定计算发电机是电力系统的重要组成部分，其安全、稳定运行对电网的供电质量和可靠性至关重要。

为保护发电机免受故障损害，需要配置相应的继电保护装置，并进行合理的整定计算。

本文将从发电机继电保护装置的配置和整定计算两个方面进行详细介绍。

一、发电机继电保护装置的配置1.发电机差动保护装置：差动保护是发电机继电保护的核心，用于检测发电机绕组的电流差异，发现和切除故障电流。

一般配置相对差动保护和绝对差动保护两种装置。

2.发电机过电流保护装置：用于检测发电机的过电流及短路故障。

应配置相间过电流保护、接地过电流保护等。

3.发电机保护装置：用于检测和切除发电机励磁系统的故障。

应配置断电保护、控制电源故障保护、励磁场时限保护等。

4.发电机过频保护装置：用于检测并切除发电机频率上升过快的故障，以保护发电机绕组和机械设备。

5.发电机欠频装置：用于检测并切除发电机频率下降过快的故障，以保护发电机绕组和机械设备。

6.发电机失步保护装置：用于检测并切除发电机失步故障，以防止发电机绕组过热和机械设备损坏。

7.发电机振动保护装置：用于检测发电机运行时的振动情况，以判断是否存在故障，并进行相应的保护措施。

二、发电机继电保护装置的整定计算1.差动保护装置整定：差动保护装置的整定主要包括设定电流和动作时间的确定。

设定电流是指差动保护装置的动作电流值，动作时间则是指差动保护装置从检测到故障后的动作时间。

2.过电流保护装置整定：过电流保护装置的整定包括相间过电流保护和接地过电流保护两个部分。

相间过电流保护的整定包括相别选择、设定电流和动作时间的确定；接地过电流保护的整定则包括接地电流设定值和动作时间的确定。

3.频率保护装置整定：频率保护装置的整定包括过频保护和欠频保护两个部分。

过频保护的整定包括过频设定值和动作时间的确定；欠频保护的整定则包括欠频设定值和动作时间的确定。

4.失步保护装置整定：失步保护装置的整定主要包括失步电压设定值和动作时间的确定。

发电机保护整定计算
发电机保护是电力系统中非常重要的一部分，它旨在保护发电机免受电流过载、电压不平衡、频率偏离、过热等故障的损害。

为了确保发电机在故障发生时能够及时地切除电源并避免进一步损坏，需要进行发电机保护整定计算。

发电机过流保护是最基本的保护措施，它可以保护发电机免受短路电流和电源侧电流过载的损害。

过流保护整定计算需要确定过流保护的额定电流设置以及故障电流的计算方式。

2.短路阻抗测量计算
发电机短路阻抗测量可以通过测量电压和电流，计算发电机的短路发电机的电阻和电抗值。

短路阻抗测量计算可以帮助确定发电机的额定短路阻抗，从而提供发电机保护的参考参数。

欠频保护可以保护发电机免受系统频率过低的损害，过频保护则可以保护发电机免受系统频率过高的损害。

欠频保护和过频保护整定计算需要考虑发电机的额定频率，并根据系统的特性和要求进行合理的整定计算。

电压保护可以保护发电机免受电压不平衡和电压低下的损害。

电压保护整定计算需要考虑发电机的额定电压和电压不平衡限制，并根据系统的要求进行合理的整定计算。

温度保护可以保护发电机免受过热的损害。

温度保护整定计算需要考虑发电机的额定温度和热敏电阻的特性，并根据发电机的运行条件进行合理的整定计算。

以上是发电机保护整定计算的几个主要方面，其中每个方面都需要详细的计算和参数设置。

在实际应用中，还需要考虑保护元件的特性和整定参数的合理性，以及与其他保护装置的协调工作等因素。

同时，还需要根据实际的发电机运行状态进行整定，以保证发电机保护系统的可靠性和灵敏性。

小型发电机继电保护整定计算继电保护是电力系统中重要的保护措施，其作用是保护设备和系统的正常运行，避免设备的过载、短路等故障。

本文将介绍小型发电机继电保护的整定计算。

1.额定电流计算额定电流=额定功率/（3x额定电压）2.过载保护计算发电机的过载保护一般采用热继电器，其保护动作通过热继电器热元件的热特性来实现。

过载保护热继电器的动作时间取决于保护继电器的热特性曲线和负载电流。

其计算公式为：动作时间=继电器热特性曲线对应负载电流的时间3.短路保护计算短路保护是指当发生短路故障时，及时切断电流以保护设备的安全。

短路保护可以采用熔断器或断路器来实现。

短路电流计算要考虑短路时的电阻、电感和电容。

其计算公式为：短路电流=发电机的短路电压/（√(发电机总电阻^2+发电机总电抗^2)）4.低压保护计算低压保护是指在供电系统中电压低于一定值时，及时切断电流，以保护设备的安全。

低压保护可以采用电压继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应电压的时间5.欠频保护计算欠频保护是指在供电系统频率低于一定值时，及时切断电流，以保护设备的安全。

欠频保护可以采用频率继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应频率的时间6.过频保护计算过频保护是指在供电系统频率高于一定值时，及时切断电流，以保护设备的安全。

过频保护可以采用频率继电器来实现。

其计算公式为：动作时间=继电器热特性曲线对应频率的时间整定计算是指根据设备参数和额定值，选择适当的保护参数，以确保保护装置能够在发生故障时及时动作。

整定计算通常需要借助专业的继电保护计算软件来完成。

总结：。

定子绕组内部故障主保护一、纵差保护1 固定斜率的比率制动式纵差保护1）、比率差动起动电流I op.0：I op.0= K rel K er I gn ／n a 或 I op.0= K rel I unb.0一般取I op.0＝(0.1～0.3) I gn ／n a ，推荐取I op.0＝0.2 I gn ／n a 。

2）、制动特性的拐点电流I res.0拐点电流宜取I res.0＝(0.8～1.0)I gn ／n a ，一般取I res.0＝0.8I gn ／n a 。

3）、比率制动特性的斜率S ： 0.r max .r 0.op max .op I I I I S es es --=① 计算最大不平衡电流I unb.max ： I unb.max ＝K ap K cc K er I k.max ／n a式中：K a p ——非周期分量系数，取1.5～2.0； K cc ——互感器同型系数，取0.5； K er ——互感器比误差系数，取0.1； I k.max ——最大外部三相短路电流周期分量。

② 差动保护的最大动作电流I op.max按躲最大外部短路时产生的最大暂态不平衡电流计算： I op.max ＝K rel I unb.max式中：K rel ——可靠系数，取1.3～1.5。

③ 比率制动特性的斜率S一般I res.max ＝I k.max ／n a ，则 0.r a max .k 0.op unb.max rel 0.r max .r 0.op max .op I n /I I I K I I I I S es es es --=--≥2、变斜率的比率制动式纵差保护1）、比率差动起动电流I op.0：同4.1.1.1“比率差动起动电流”的整定。

2）、制动特性的拐点电流I res.1： 对于发电机保护，装置固定取I res.1＝4I gn ／n a 。

对于发电机变压器组保护，装置固定取I res.1＝6I gn ／n a 。
