OTN原理及设备介绍

OTN光端机的工作原理与结构解析概述：随着信息技术的迅速发展，人们对高速、高带宽的通信需求越来越大。

在这样的背景下，光传输技术应运而生，成为实现高速、高带宽通信的重要手段之一。

OTN（光传输网络）作为一种国际标准，成为了解决光传输网络中的互操作性问题的关键技术。

在OTN光传输网络的架构中，光端机（Optical Terminal Equipment，OTE）被广泛应用。

本文将详细介绍OTN光端机的工作原理与结构。

一、OTN光端机的工作原理OTN光端机作为光传输网络的关键设备，主要用于光信号的调度、转换和复用。

其主要工作原理如下：1. 光信号的接收与发送OTN光端机通过光接口，将光信号从光传输网络中接收到光收发器中。

光收发器负责将光信号转换为电信号，并进行处理和调度。

然后，OTN光端机将经过处理后的光信号重新转换为光信号，通过光接口发送到光传输网络中。

2. 光信号的调度与复用OTN光端机对接收到的光信号进行调度和复用，以实现多个信号的同时传输。

通过将多个光信号进行分组和层次化排列，可以将它们传送到OTN网络中的不同频率或时隙中。

这样，不同信号的传输就可以在光传输网络中同时进行，提高了通信效率。

3. 光信号的转换与编解码OTN光端机还负责对光信号进行转换和编解码，以确保信号的正确传输和接收。

它将接收到的光信号进行解码，并将其转换为数字信号。

然后，通过编码和调制过程，将数字信号转换为新的光信号，以便在光传输网络中传输。

二、OTN光端机的结构解析OTN光端机的结构通常由以下几个部分组成：1. 光接口模块光接口模块是OTN光端机与光纤之间的物理接口。

它负责将光信号从光纤中接收到光端机中，并将经过处理后的光信号重新发送到光纤中。

光接口模块一般采用光收发器，可以实现光信号和电信号之间的转换。

2. 电接口模块电接口模块是OTN光端机与其他设备或网络之间的物理接口。

它负责将经过处理后的光信号转换为电信号，并与其他设备进行通信。

OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN 设备OptiX OSN 8800和OptiX OSN 6800。

本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。

OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。

除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。

首先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以支持多波长光网络；第三，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。

OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。

OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。

1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。

另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。

欢迎共阅OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。

本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术层面。

另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH技术的段层和通道层。

如下图所示：2.OTN复用结构OTN复用结构也类似SDH复用结构，如图所示：OTU、ODU（包括 ODU 串联连接）以及 OPU 层都可以被分析和检测。

按照 ITU G.709 之规定，当前的测试解决方案可以提供三种线路速率：每种线路速率分别适用于不同的客户端信号：OC-48/STM-16 通过 OTU1 传输OC-192/STM-64 通过 OTU2 传输OC-768/STM-256 通过 OTU3 传输空客户端（全为 0）通过 OTUk (k = 1, 2, 3) 传输PRBS 231-1 通过 OTUk (k = 1, 2, 3) 传输对于不同速率的G.709OTUk信号，即OTU1，OTU2，和OTU3具有相同的帧尺寸，即都是4′4080个字节，但每帧的周期是不同的，这跟SDH的STM-N帧不同。

SDHSTM-N帧周期均为125微妙，不同速率的信号其帧的大小是不同的。

G.709已经定义了OTU1，OTU2和OTU3的速率，关于OTU4速率的制定还在进行中，尚未最终确定。

如下表所示：3.OTN帧结构当 OTU 帧结构完整（OPU、ODU 和 OTU）时，ITU G.709 提供开销所支持的OAM&P 功能。

⏹OTN 规定了类似于SDH的复杂帧结构⏹OTN 有着丰富的开销字节用于OAM⏹OTN 设备具备和SDH类似的特性，支持子速率业务的映射、复用和交叉连接、虚级联4. ROADM技术ROADM是一种类似于SDH ADM光层的网元，它可以在一个节点上完成光通道的上下路(Add/Drop)，以及穿通光通道之间的波长级别的交叉调度。

OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下一代智能光传送平台OTN设备OptiX OSN 8800和OptiX OSN 6800。

本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术光传送网OTN（Optical Transport Network）是由ITU-T G.872、G.798、G.709 等建议定义的一种全新的光传送技术体制，它包括光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。

OTN 的思想来源于SDH/SONET 技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC 等），把SDH/SONET 的可运营可管理能力应用到WDM 系统中，同时具备了SDH/SONET 灵活可靠和WDM 容量大的优势。

除了在 DWDM 网络中进一步增强对 SONET/SDH 操作、管理、维护和供应 (OAM&P) 功能的支持外，OTN核心协议ITU G.709 协议（基于 ITU G.872）主要对以下三方面进行了定义。

首先，它定义了 OTN 的光传输体系；其次，它定义了 OTN 的开销功能以支持多波长光网络；第三，它定义了用于映射客户端信号的 OTN 的帧结构、比特率和格式。

OTN技术是在目前全光组网的一些关键技术(如光缓存、光定时再生、光数字性能监视、波长变换等)不成熟的背景下基于现有光电技术折中提出的传送网组网技术。

OTN在子网内部通过ROADM进行全光处理而在子网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。

1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。

另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元(ODUk) 和光通道传送单元(OTUk)三个子层，类似于SDH 技术的段层和通道层。

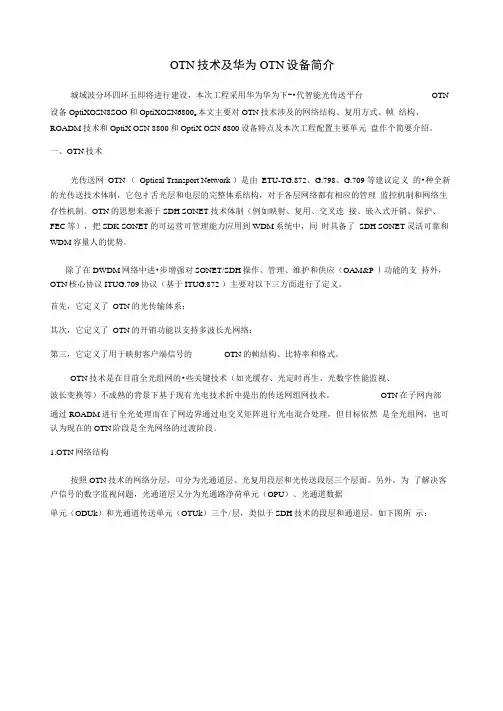

OTN技术及华为OTN设备简介城域波分环四环五即将进行建设，本次工程采用华为华为下-•代智能光传送平台OTN 设备OptiXOSN8SOO和OptiXOSN6800o本文主要对OTN技术涉及的网络结构、复用方式、帧结构、ROADM技术和OptiX OSN 8800和OptiX OSN 6800设备特点及本次工程配置主要单元盘作个简要介绍。

一、OTN技术光传送网OTN （Optical Transport Network ）是由ETU-TG.872、G.798、G.709 等建议定义的•种全新的光传送技术体制，它包扌舌光层和电层的完整体系结构，对于各层网络都有相应的管理监控机制和网络生存性机制。

OTN的思想来源于SDH SONET技术体制（例如映射、复用、交叉连接、嵌入式开销、保护、FEC等），把SDK SONET的可运营可管理能力应用到WDM系统中，同时具备了SDH SONET灵活可靠和WDM容量人的优势。

除了在DWDM网络中进•步增强对SONET/SDH操作、管理、维护和供应（OAM&P丿功能的支持外，OTN核心协议ITUG.709协议（基于ITUG.872 ）主要对以下三方面进行了定义。

首先，它定义了OTN的光传输体系：其次，它定义了OTN的开销功能以支持多波长光网络：第三，它定义了用于映射客户端信号的OTN的帧结构、比特率和格式。

OTN技术是在目前全光组网的•些关键技术（如光缓存、光定时再生、光数字性能监视、波长变换等）不成熟的背景下基于现有光电技术折中提出的传送网组网技术。

OTN在子网内部通过ROADM进行全光处理而在了网边界通过电交叉矩阵进行光电混合处理，但目标依然是全光组网，也可认为现在的OTN阶段是全光网络的过渡阶段。

1.OTN网络结构按照OTN技术的网络分层，可分为光通道层、光复用段层和光传送段层三个层面。

另外，为了解决客户信号的数字监视问题，光通道层又分为光通路净荷单元（OPU）、光通道数据单元（ODUk）和光通道传送单元（OTUk）三个/层，类似于SDH技术的段层和通道层。

otn设备工作原理
嘿呀！今天咱们就来好好聊聊OTN 设备工作原理呢！
首先呀，咱们得知道啥是OTN 设备？哎呀呀，简单来说，它就是在光通信领域里超级重要的家伙！
那它到底咋工作的呢？哇！这可得好好说道说道啦！
1. 信号传输呀！OTN 设备能够接收各种各样的光信号，不管是高速的还是低速的。

就好像它有个超级大口袋，啥信号都能装进去呢！它把这些信号整合起来，然后通过特定的通道传输出去，这可太厉害了呀！
2. 复用和解复用呢！这可是OTN 设备的一个关键功能哟！比如说，多个低速的信号可以被它合并成一个高速的信号进行传输，哎呀呀，节省了好多资源！反过来，当信号到达目的地时，它又能把高速信号分解成原来的低速信号，哇，是不是很神奇？
3. 帧结构呀！OTN 设备有自己独特的帧结构。

这就好比是它的“工作时间表”，规定了啥时候干啥事儿。

通过这个帧结构，它能准确无误地处理和传输信号，厉害吧？
4. 开销处理呢！在传输信号的过程中，会有一些额外的信息，比如纠错、监控等等，这就是开销。

OTN 设备会聪明地处理这些开销，保证信号的质量和可靠性，哎呀呀，真是个细心的“小管家”！
5. 保护和恢复呀！万一传输过程中出了问题，比如说线路中断啦，OTN 设备可不会坐以待毙！它有各种保护和恢复机制，能迅速切换到备用线路或者进行修复，哇，这安全感十足啊！
总之呀，OTN 设备的工作原理那是相当复杂又精妙呢！它在光通信中发挥着巨大的作用，让我们的信息传输又快又稳！哎呀呀，科技的力量真是无穷的呀！。

otn原理及设备介绍OTN原理及设备介绍。

OTN（Optical Transport Network）是一种新型的光传输网络技术，它是在SDH （Synchronous Digital Hierarchy）和DWDM（Dense Wavelength Division Multiplexing）技术基础上发展起来的，旨在满足大容量、高速率、灵活性和智能性等要求。

OTN技术的发展，为光传输网络的高速发展提供了有力的支撑，下面将介绍OTN的原理及相关设备。

首先，OTN的原理是基于波分复用技术，它采用了异步传输的方式，可以在光传输网络中实现对不同速率信号的透明传输。

OTN网络采用了透明传输的思想，即在网络中不对信号进行解封装和再封装，而是直接进行光信号的传输，这样可以更好地保留信号的完整性和原始性。

同时，OTN网络还采用了光电转换和电光转换技术，可以实现光信号和电信号之间的相互转换，从而更好地适应不同类型的终端设备。

其次，OTN的设备主要包括光传输设备、光交叉连接设备和光监控设备等。

光传输设备是OTN网络中的核心设备，主要用于实现光信号的传输和放大，保证信号在网络中的传输质量。

光交叉连接设备是用于实现不同光信号之间的交叉连接和调度，可以根据网络的需求进行灵活的配置和管理。

光监控设备则是用于监控网络中光信号的传输质量和性能，及时发现和解决网络中的故障和问题。

最后，OTN技术的发展对光传输网络产生了深远的影响。

它不仅实现了光传输网络的高速化和大容量化，还提高了网络的灵活性和智能性。

OTN网络可以更好地适应不同类型的业务需求，为网络的发展提供了更加可靠和稳定的支撑。

同时，OTN网络的发展也推动了光传输设备和光通信技术的进步，为信息社会的建设做出了重要贡献。

总之，OTN技术作为一种新型的光传输网络技术，具有很大的发展潜力和广阔的应用前景。

随着信息社会的不断发展和网络需求的不断增加，OTN技术将会在光传输网络中发挥越来越重要的作用，为网络的发展和进步提供更加可靠和高效的支持。

otn原理及设备介绍OTN原理及设备介绍。

OTN（Optical Transport Network）是一种新型的光传输网络，它是一种高速、大容量、多业务集成的光传输网络，是目前光传输网的发展方向之一。

OTN技术的发展，为光传输网的快速发展提供了技术支持，同时也为网络运营商提供了更加灵活、高效的网络建设和运营方式。

一、OTN原理。

OTN是一种基于光传输的网络技术，其原理主要包括三个方面，光传输、光交换和光监控。

在光传输方面，OTN通过光纤传输数据，充分利用了光纤的高速传输特性，实现了高速、大容量的数据传输。

在光交换方面，OTN通过光交换设备实现了不同光信号之间的交换和转接，从而实现了多业务集成的功能。

在光监控方面，OTN通过光监控设备对光信号进行实时监测和管理，保障了网络的稳定和可靠性。

二、OTN设备介绍。

1. OTN传输设备。

OTN传输设备是OTN网络的核心设备，主要包括光传输设备、光交换设备和光监控设备。

光传输设备主要负责光信号的传输和放大，保障光信号的传输质量。

光交换设备主要负责光信号的交换和转接，实现多业务集成。

光监控设备主要负责光信号的实时监测和管理，保障网络的稳定和可靠性。

2. OTN光模块。

OTN光模块是OTN设备的重要组成部分，主要包括光接收模块和光发送模块。

光接收模块主要负责接收光信号并将其转换为电信号，以便进行后续处理。

光发送模块主要负责将电信号转换为光信号并进行发送，实现了光信号的传输。

3. OTN光纤。

OTN光纤是OTN网络的传输介质，其主要特点是传输速度快、传输距离远、传输容量大。

OTN光纤的使用，为OTN网络的高速、大容量传输提供了可靠的传输保障。

4. OTN光交换设备。

OTN光交换设备是OTN网络的重要设备，主要负责光信号的交换和转接，实现了多业务集成的功能。

OTN光交换设备的使用，为网络运营商提供了更加灵活、高效的网络建设和运营方式。

5. OTN光监控设备。

OTN光监控设备是OTN网络的重要设备，主要负责光信号的实时监测和管理，保障了网络的稳定和可靠性。

光传送网otn技术的原理与测试光传送网(OTN)技术是一种快速、高效、可靠的光通信传输技术，其原理基于光纤传输和光波分复用技术。

OTN技术可提供大容量、低时延和高可靠性的传输服务，广泛应用于全球的电信、互联网和数据中心网络等领域。

本文将详细介绍OTN技术的原理与测试方法。

首先，让我们了解一下OTN技术的原理。

OTN技术采用波分复用技术，将不同的光信号通过不同的波长进行分离和复用。

在OTN网络中，光信号由光发送机发送到光接收机，信号经过专用设备进行转换和处理。

一般来说，OTN网络由三个主要组成部分组成：光传输设备、光交叉连接设备和光复用设备。

光传输设备通常由光纤和光放大器组成，负责将光信号从源端传输到目的端。

光信号首先通过发送机进行调制和放大，然后通过光纤传输到接收机。

光放大器用于增强光信号的强度，以确保信号的稳定传输。

光交叉连接设备用于在光传输过程中实现光信号的交叉连接和路由。

光交叉连接设备能够实现灵活的光信号路由和交叉连接，以满足不同应用场景的需求。

同时，光交叉连接设备还能进行信号的转换和恢复，以保证信号质量和传输效率。

光复用设备是OTN网络中的重要组成部分，它主要用于将不同的光信号进行分离和复用。

OTN技术采用密集波分复用(DWDM)技术，通过不同的波长将多个光信号进行分离和复用。

光复用设备能够同时处理多个波长的光信号，从而提供更高的传输容量和更大的带宽。

了解了OTN技术的原理，接下来我们来介绍OTN技术的测试方法。

OTN技术的测试主要包括性能测试和功能测试两个方面。

性能测试是指对OTN设备和网络进行性能评估和测量。

性能测试主要包括以下几个方面：带宽测量、误码率测量、时延测量和抖动测量。

带宽测量用于测量OTN网络的传输容量和带宽利用率，通过向网络发送测试信号并统计传输速率来确定网络的带宽。

误码率测量用于评估光信号的传输质量，通过统计接收到的错误码来计算误码率。

时延测量用于测量光信号在传输过程中所经历的时延，包括传输时延、处理时延和排队时延。

otn原理及设备介绍OTN原理及设备介绍。

光传输网络（Optical Transport Network，OTN）是一种基于光纤的高速、大容量传输网络，它采用光传输技术，能够有效地满足日益增长的宽带业务需求。

OTN技术在光传输领域具有重要地位，本文将对OTN的原理及设备进行介绍。

OTN的原理。

OTN采用了波分复用（Wavelength Division Multiplexing，WDM）技术，通过将不同波长的光信号进行复用，实现了光纤传输的高密度和大容量。

在OTN网络中，光信号经过光发射机发射出去，经过光纤传输，再由光接收机接收并进行解调，最终将数据传输到目的地。

OTN网络中的光信号通过光传输设备进行传输，这些设备包括光发射机、光接收机、光放大器、光开关等。

光发射机负责将电信号转换为光信号，光接收机则负责将光信号转换为电信号。

光放大器可以增强光信号的传输距离和传输质量，光开关则可以实现光信号的灵活调度和保护切换。

OTN的设备介绍。

1. 光发射机。

光发射机是OTN网络中的重要设备，它能够将电信号转换为光信号，并通过光纤进行传输。

光发射机通常采用半导体激光器作为光源，具有高速、稳定的特点。

同时，光发射机还配备了调制器和驱动电路，能够实现对光信号的调制和控制。

2. 光接收机。

光接收机是OTN网络中的另一重要设备，它能够将光信号转换为电信号，并进行解调和处理。

光接收机的核心部件是光探测器，它能够将接收到的光信号转换为电流信号，并经过放大和滤波后输出。

光接收机还配备了解调器和接收电路，能够实现对光信号的解调和恢复。

3. 光放大器。

光放大器是OTN网络中的重要辅助设备，它能够增强光信号的传输距离和传输质量。

光放大器通常采用掺铒光纤放大器（EDFA）或半导体光放大器（SOA），能够实现对光信号的快速放大和放大增益的精确控制。

4. 光开关。

光开关是OTN网络中的关键设备，它能够实现光信号的灵活调度和保护切换。

光开关通过控制光信号的路由和切换，能够实现对光网络的动态管理和故障恢复。
