烧结温度和烧结温度范围的测定

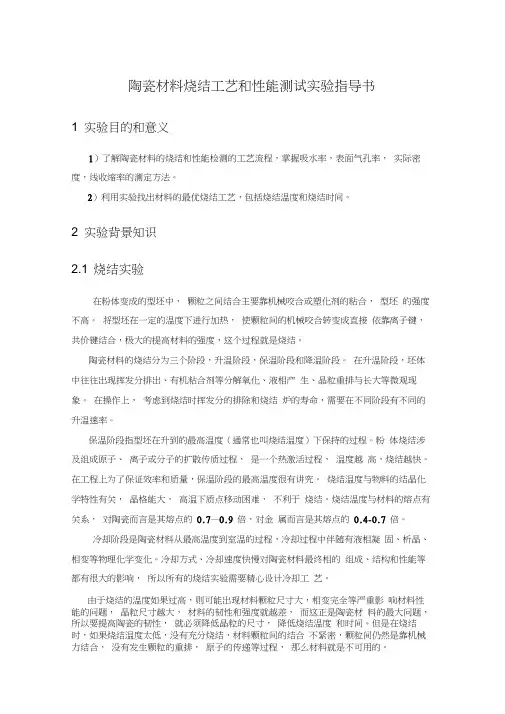

陶瓷材料烧结工艺和性能测试实验指导书1 实验目的和意义1）了解陶瓷材料的烧结和性能检测的工艺流程，掌握吸水率，表面气孔率，实际密度，线收缩率的测定方法。

2）利用实验找出材料的最优烧结工艺，包括烧结温度和烧结时间。

2 实验背景知识2.1 烧结实验在粉体变成的型坯中，颗粒之间结合主要靠机械咬合或塑化剂的粘合，型坯的强度不高。

将型坯在一定的温度下进行加热，使颗粒间的机械咬合转变成直接依靠离子键，共价键结合，极大的提高材料的强度，这个过程就是烧结。

陶瓷材料的烧结分为三个阶段，升温阶段，保温阶段和降温阶段。

在升温阶段，坯体中往往出现挥发分排出、有机粘合剂等分解氧化、液相产生、晶粒重排与长大等微观现象。

在操作上，考虑到烧结时挥发分的排除和烧结炉的寿命，需要在不同阶段有不同的升温速率。

保温阶段指型坯在升到的最高温度（通常也叫烧结温度）下保持的过程。

粉体烧结涉及组成原子、离子或分子的扩散传质过程，是一个热激活过程，温度越高，烧结越快。

在工程上为了保证效率和质量，保温阶段的最高温度很有讲究。

烧结温度与物料的结晶化学特性有关，晶格能大，高温下质点移动困难，不利于烧结。

烧结温度与材料的熔点有关系，对陶瓷而言是其熔点的0.7—0.9 倍，对金属而言是其熔点的0.4-0.7 倍。

冷却阶段是陶瓷材料从最高温度到室温的过程，冷却过程中伴随有液相凝固、析晶、相变等物理化学变化。

冷却方式、冷却速度快慢对陶瓷材料最终相的组成、结构和性能等都有很大的影响，所以所有的烧结实验需要精心设计冷却工艺。

由于烧结的温度如果过高，则可能出现材料颗粒尺寸大，相变完全等严重影响材料性能的问题，晶粒尺寸越大，材料的韧性和强度就越差，而这正是陶瓷材料的最大问题，所以要提高陶瓷的韧性，就必须降低晶粒的尺寸，降低烧结温度和时间。

但是在烧结时，如果烧结温度太低，没有充分烧结，材料颗粒间的结合不紧密，颗粒间仍然是靠机械力结合，没有发生颗粒的重排，原子的传递等过程，那么材料就是不可用的。

低温玻璃粉烧结的温度和时间可以根据具体的材料和工艺需求而变化，以下是一些一般性的参考：
温度：低温玻璃粉烧结通常在600°C到900°C的温度范围内进行。

具体的烧结温度取决于所使用的玻璃粉的成分和性质，以及制品的要求。

不同类型的玻璃粉需要不同的温度来实现合适的烧结。

时间：烧结时间也取决于材料和产品的要求，通常在数分钟到几小时之间。

一般情况下，较低的温度需要更长的时间来实现完全烧结。

烧结时间可以通过试验和实验来确定，以确保制品的质量。

升温和冷却速度：升温和冷却速度也是重要的因素，可以影响烧结的最终质量。

通常，慢速升温和冷却可以减小烧结过程中的热应力，有助于减少裂纹和变形的风险。

气氛：烧结过程中的气氛也很重要。

一些材料可能需要在特定气氛下进行烧结，以防止氧化或其他反应。

气氛可以是氮气、氢气、氩气等非氧化气氛。

需要注意的是，不同类型的低温玻璃粉和产品可能需要不同的烧结参数，因此在进行实际生产前，应根据具体材料和产品要求进行烧结工艺的优化和测试。

此外，确保遵循安全操作规程，因为高温操作可能涉及潜在的危险。

如果您在工业或实验环境中进行这种烧结工艺，最好咨询相关领域的专家或工艺工程师，以确保取得最佳结果。

可塑性测试方法等粘土的可塑性测定实验可塑性是粘土物质的基本性能，它决定着陶瓷制品及粘土质耐火材抖的成型方法。

通常可塑性大的粘土，需要的调和水也多，其粘合能力也强，但干燥收缩也大。

结合能力强，大大有利于成型操作及提高生坯的强度。

干燥收缩大却使产品在干燥时产生有害的应力，造成废品损失(变形、开裂等)。

故可塑性太强的粘土，在陶瓷或耐火材料工业中多不单独使用，而掺入非可塑粘土(瘠性粘土)或其他瘠化物质(如粘土熟料等)，以减低有害应力的危害。

粘土具有可塑性的主要条件是高岭石微粒的薄片形状，它们具有较大的表面积，相互间可以产生强大的附着力，微粒间很薄的水层同时帮助互相结合和相对滑动。

粘土的可塑性必须在一定的条件下才表现出来。

干燥或水分很低的粘土不仅可塑性很低，并在变形力的作用下会分散、碎裂或形成裂缝。

但水分过大．会使粘土粒子分开，粒子间的粘结会显著地减弱，泥料变为粘的或成流动的状态。

只有湿润到标准工作稠度时(不粘手易塑)，才显示出粘土的真实(最大)可塑性。

因此，粘土的可塑性不仅决定于粘土的性质，而且也取决于调和水的数量。

实践证明：天然粘土的可塑性常决定于下列几个主要因素：(1)粘土颗粒的分散，分散度愈大，则可塑性愈好；(2)非粘土矿物杂质(如石英、云母、长石等)的存在；(3)矿物粗成：粘土物与非粘土物的百分合量；、(4)粘土组成矿物的形式(如高岭石、微晶高岭石、水云母类粘土等)；(5)可溶性杂质的存在。

因此，从粘土的可塑性也可判断某一矿区所产的粘土的质量是否稳定。

表示粘土可塑性的方法最通行的有塑性指数及塑性指标2种。

塑性指数表示粘土呈可塑状态时含水量的变化范围，代表粘上的可塑性的程度，其值等于液限与塑限之差。

塑性指标是代表粘土的成型性能，测定的理论基础在于测定粘土在外力(如压力等)作用下的变形程度，为可塑性直接测定方法之一种，故同样适用于陶瓷坯泥之检定。

以下就这二种方法的测定分别加以介绍。

测定的方法一、可塑性指数法（一）方法要点塑性指数法包括了液限与塑限两个测定内容。

陶瓷浆料温度范围陶瓷浆料是制作陶瓷制品的重要原料之一，其温度范围对于陶瓷制品的质量和性能有着重要影响。

本文将从陶瓷浆料的温度范围、影响因素以及控制方法等方面进行探讨。

一、陶瓷浆料的温度范围陶瓷浆料的温度范围一般可以分为三个阶段：干燥阶段、烧结阶段和烧成阶段。

1. 干燥阶段在陶瓷制品的制作过程中，首先需要将陶瓷浆料进行干燥，以去除其中的水分。

干燥温度一般控制在100℃左右，过高的温度会导致浆料过快失去水分，从而影响陶瓷制品的致密性和强度。

2. 烧结阶段烧结是指将干燥后的陶瓷浆料进行高温处理，使其形成致密的陶瓷坯体。

烧结温度一般在1000℃至1300℃之间，具体的温度范围会根据陶瓷材料的种类和制品的要求而有所不同。

烧结温度过低会导致陶瓷制品致密度不足，烧结温度过高则会引起陶瓷制品烧结过度，从而影响其物理性能。

3. 烧成阶段烧成是指将烧结后的陶瓷坯体进行再次高温处理，使其形成具有一定结晶和致密度的陶瓷制品。

烧成温度一般在1200℃至1600℃之间，具体的温度范围也会因陶瓷材料的种类和制品的要求而有所差异。

烧成温度过低会导致陶瓷制品结晶不完全，烧成温度过高则会引起陶瓷制品变形和开裂。

二、影响陶瓷浆料温度范围的因素1. 陶瓷材料的种类不同种类的陶瓷材料具有不同的烧结和烧成温度范围。

例如，瓷砖的烧结温度范围一般在1000℃至1200℃之间，而高温陶瓷的烧成温度范围可以达到1500℃以上。

2. 陶瓷制品的要求不同的陶瓷制品对于烧结和烧成温度的要求也有所不同。

例如，要制作出具有高强度和高致密度的陶瓷制品，需要将烧结和烧成温度控制在较高的范围内。

3. 窑炉设备的性能陶瓷制品的烧结和烧成过程需要借助窑炉设备进行，窑炉的性能将直接影响到温度的控制。

因此，窑炉设备的温度范围和稳定性对于陶瓷制品的质量至关重要。

三、控制陶瓷浆料温度范围的方法1. 合理选择陶瓷材料在制作陶瓷制品时，应根据具体的要求选择合适的陶瓷材料，以确保能够在适当的温度范围内进行烧结和烧成。

陶瓷原料检验项目1. 引言陶瓷是一种古老而重要的材料，广泛应用于建筑、家居、工艺品等领域。

陶瓷制品的质量受到原料的影响，因此对陶瓷原料进行检验至关重要。

本文将介绍陶瓷原料检验的相关项目和方法。

2. 陶瓷原料检验项目2.1. 化学成分检验陶瓷原料的化学成分对最终制品的性能和质量有着重要影响。

常见的化学成分检验项目包括：•SiO2含量检验：硅酸盐是陶瓷的主要成分之一，其含量直接影响陶瓷的烧结性能和抗压强度；•Al2O3含量检验：氧化铝是陶瓷的常见添加剂，其含量影响陶瓷的耐磨性和耐高温性能；•Fe2O3含量检验：铁氧化物是陶瓷的杂质，其含量高会导致陶瓷出现色差和烧结不良等问题；•CaO、MgO、K2O、Na2O等含量检验：这些氧化物是常见的陶瓷原料添加剂，其含量影响陶瓷的烧结性能和导热性能。

化学成分检验可以通过化学分析方法，如原子吸收光谱法、荧光光谱法等进行。

2.2. 物理性能检验陶瓷原料的物理性能对制品的力学性能和使用寿命有重要影响。

常见的物理性能检验项目包括：•粒度分析：陶瓷原料的颗粒大小分布直接影响制品的致密度和烧结性能；•粘度检验：陶瓷原料的粘度对制品成型工艺和流变性能有重要影响；•密度检验：陶瓷原料的密度与其烧结性能和物理强度密切相关；•热膨胀系数检验：陶瓷原料的热膨胀系数对制品的热稳定性和抗热震性能有影响。

物理性能检验可以通过仪器测试和实验方法进行，如激光粒度仪、粘度计、密度计等。

2.3. 烧结性能检验烧结是陶瓷制品制备的重要工艺，陶瓷原料的烧结性能直接影响制品的致密度、强度和耐磨性。

常见的烧结性能检验项目包括：•烧结温度范围检验：确定陶瓷原料的烧结温度范围，以保证制品的烧结效果；•烧结收缩率检验：烧结过程中，陶瓷原料会发生收缩，收缩率的大小影响制品的尺寸稳定性；•烧结密度检验：烧结后的陶瓷制品的密度与其烧结性能和物理强度密切相关。

烧结性能检验可以通过实验室试验和烧结实验进行。

3. 检验方法陶瓷原料的检验方法多种多样，根据不同的检验项目选择相应的方法。

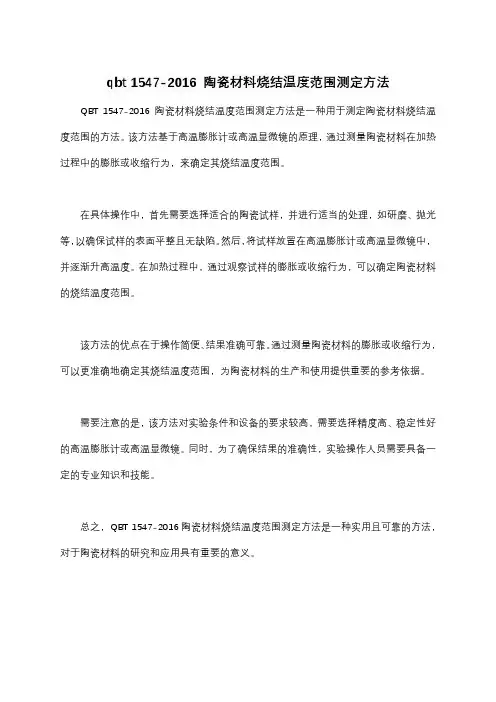

qbt 1547-2016 陶瓷材料烧结温度范围测定方法QBT 1547-2016陶瓷材料烧结温度范围测定方法是一种用于测定陶瓷材料烧结温度范围的方法。

该方法基于高温膨胀计或高温显微镜的原理，通过测量陶瓷材料在加热过程中的膨胀或收缩行为，来确定其烧结温度范围。

在具体操作中，首先需要选择适合的陶瓷试样，并进行适当的处理，如研磨、抛光等，以确保试样的表面平整且无缺陷。

然后，将试样放置在高温膨胀计或高温显微镜中，并逐渐升高温度。

在加热过程中，通过观察试样的膨胀或收缩行为，可以确定陶瓷材料的烧结温度范围。

该方法的优点在于操作简便、结果准确可靠。

通过测量陶瓷材料的膨胀或收缩行为，可以更准确地确定其烧结温度范围，为陶瓷材料的生产和使用提供重要的参考依据。

需要注意的是，该方法对实验条件和设备的要求较高，需要选择精度高、稳定性好的高温膨胀计或高温显微镜。

同时，为了确保结果的准确性，实验操作人员需要具备一定的专业知识和技能。

总之，QBT 1547-2016陶瓷材料烧结温度范围测定方法是一种实用且可靠的方法，对于陶瓷材料的研究和应用具有重要的意义。
