5.1通风与空调工程识图
根据国家《暖通空调制图标准》（GB/T50114—2000）的有关内容，对与通风空调施工图相关的一些规定进行阐述。
图线、比例、水气管道及其阀门的常用图例与采暖工程相同，本节介绍风道和通风空调设备图例。
(1)风道
风道代号常按表表示。对于自定义风道在相应图面中另行说明。
风道、阀门及附件常用图例见表。
表风道代号
(2)通风空调设备
通风空调设备常用图例见表。

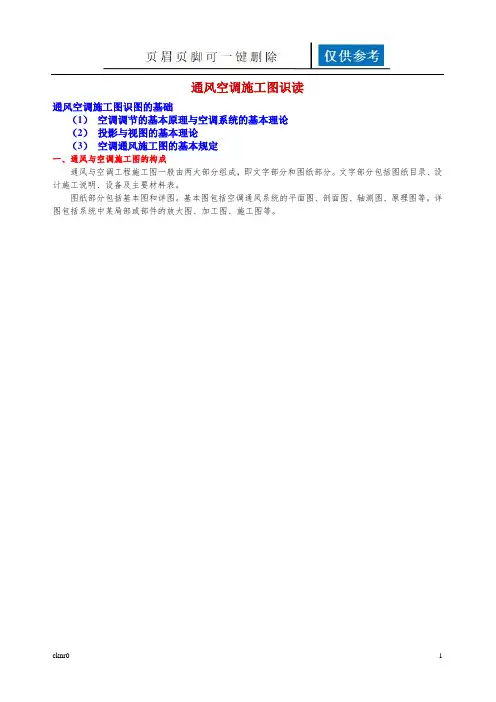

通风与空调施工图包括图纸目录、选用图集（纸）目录、设计施工说明、图例、设备及主要材料表、总图、工艺图、系统图、平面图、剖面图、详图等。(1)设计施工说明
通风与空调施工图的设计说明内容有建筑概况、设计标准、系统及其设备安装要求、空调水系统、防排烟系统、空调冷冻机房等。
①建筑概况介绍建筑物的面积、空调面积、高度和使用功能，对空调工程的要求。
②设计标准室外气象参数，夏季和冬季的温湿度及风速。
室内设计标准，即各空调房间夏季和冬季的设计温度、湿度、新风量要求及噪音标准等。
③空调系统及其设备对整栋建筑的空调方式和各空调房间所采用的空调设备进行简要说明。对空调装置提出安装要求。
④空调水系统系统类型、所选管材和保温材料的安装要求，系统防腐、试压和排污要求。
⑤防排烟系统机械送风、机械排风或排烟的设计要求和标准。
⑥空调冷冻机房冷冻机组、水泵等设备的规格型号、性能和台数，它们的安装要求。
(2)平面图和剖面图
平面图表示各层和各房间的通风（包括防排烟）与空调系统的风道、水管、阀门、风口和设备的布置情况，并确定它们的平面位置。包括风、水系统平面图，空调机房平面图，制冷机房平面图等。
剖面图主要表示设备和管道的高度变化情况，并确定设备和管道的标高、距地面的高度、管道和设备相互的垂直间距。
(3)风管系统图
表示风管系统在空间位置上的情况，并反映干管、支管、风口、阀门、风机等的位置关系，还标有风管尺寸、标高。与平面图结合可说明系统全貌。
(4)工艺图（原理图）
一般反映空调制冷站制冷原理和冷冻水、冷却水的工艺流程，使施工人员
对整个水系统或制冷工艺有全面了解
原理图（即工艺流程图）可不按比例绘制。
(5)详图
因上述图中未能反映清楚，国家或地区又无标准图，则用详图进行表示。
例如，同一平面图中多管交叉安装，须用节点详图表达清楚各管在平面和高度上的位置关系。
(6)材料表
材料（设备）表列出材料（设备）名称、规格或性能参数、技术要求、数量等
图~图是某通风工程施工图。
识读通风与空调施工图时,先读设计说明，对整个工程建立全面的概念。再识读原理图，了解水系统的工艺流程后，识读风管系统图。领会两种介质的工艺流程后，再读各层、各通风空调房间、制冷站、空调机房等的平面图。
在识读过程中，按介质的流动方向读，原理图、系统图、平面图相互结合交叉阅读，能达到较好效果。
图某通风工程施工图之一
图某通风工程施工图之二
图某通风工程施工图之三
通风空调工程量计算
通风是将室内被污染的空气直接或经净化后排至室外，将室外新鲜空气补充进室内，并保持室内的空气环境符合卫生标准和生产工艺要求或人们的生活需要。
通风可分为自然通风和机械通风。机械通风系统又分为机械排风和机械送风两种。
机械排风系统一般由有害物收集器（吸风口）、净化设备、风管、阀门、通风机、排风口、风帽等组成；机械送风系统由进气室（进风口）、风道、通风机、送风口、阀门等组成。
(1)风道
风道是通风与空调系统中的主要部件。其断面形式有矩形和圆形两种。
常见的风道材料有普通薄钢板、镀锌薄钢板、塑料制品、镁璃钢风管、玻璃钢风管、铝板、不锈钢风管等。连接方式有咬口、焊接和法兰连接三种。
(2)阀门
阀门是通风与空调系统中用来调节风量或防止系统火灾的附件。
常见的有闸板阀、蝶阀、多叶调节阀、止回阀、排烟阀、防火阀等。
(3)进、排风装置
进风装置是从室外采集洁净空气，即送风，或空调新风系统的新风口、进风塔、进风窗口。
排风装置是将排风系统汇集的污浊空气排至室外，如排风口（罩）、排风塔、排风帽等。
(4)室内送排风口
室内送排风口是通风与空调系统中的末端装置，常见的有散流器、百叶送排风口、空气分布器、条缝型送风口等。
(5)风机
风机按工作原理可分为离心式风机和轴流式风机。
离心式风机的主要性能参数有：
①风压：是风机在标准化状态下工作时空气进入风机后所提高的压力，单位为Pa。
②风量：即流量，是风机在标准状态下工作时单位时间内所输送的
空气体积，计量单位为“立方米/小时”或“立方米/秒”
③功率和效率：功率分为有效功率和轴功率，计算单位为千瓦（kW）。有效功率是风机在单位时间内传递给空气的能量，轴功率是电动机传递给风机轴的功率，两者的比值就是效率。
④转速：是风机轴每分钟转动的次数，单位为转/分钟。
轴流式风机是空气按轴向流过风机，其特点是风压比离心式风机低，但可在低压下输送大量的空气。
风机按其输送的气体不同又分为一般性气体通风机、高温通风机（防排烟风机）、防爆通风机、防腐通风机、耐磨通风机等。
(1)空调系统分类与组成
空调系统可分为集中式、半集中式和局部式三种。
集中式空调系统是将空气处理设备（如加热器与冷却器或喷水室、过滤器、风机、水泵等）集中设置在专用机房内。其系统组成一般有空气处理设备、冷冻（热）水系统（组成类同于热水采暖系统）和空气系统（组成类同于机械通风系统）。
半集中式空调系统是一种空气系统与冷冻（热）水系统的有机组合，空调水系统直接进入空调房间对室内空气进行热湿处理，而空气系统主要负担新风负荷。主要由冷水机组、锅炉或热水机组、水泵及其管路系统、风机盘管、新风系统等组成。
局部式空调系统是将冷热源、空气处理、风机、自动控制等装备在一起，组成空调机组，由厂家定型生产，现场安装，只供小面积房间或少数房间局部使用，如窗式空调机、分体式空调机、柜式空调机等。
(2)空调设备
①空气净化设备
空调系统中空气净化处理是用过滤器将空气中的悬浮尘埃除去。过滤器有
