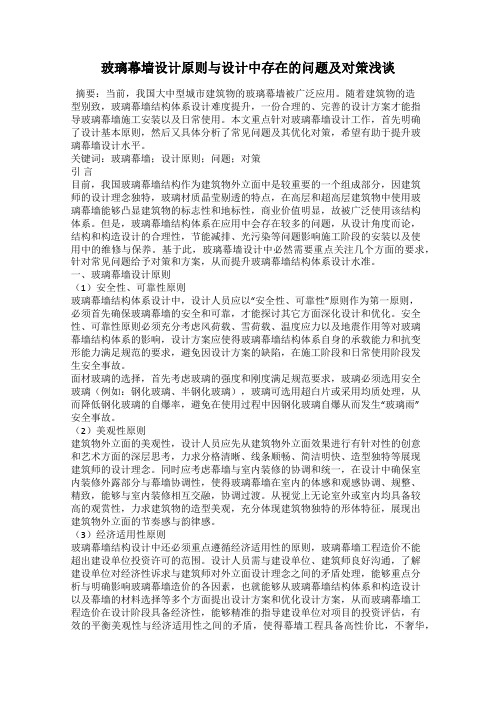

玻璃幕墙设计原则与设计中存在的问题及对策浅谈摘要：当前，我国大中型城市建筑物的玻璃幕墙被广泛应用。
随着建筑物的造型别致，玻璃幕墙结构体系设计难度提升，一份合理的、完善的设计方案才能指导玻璃幕墙施工安装以及日常使用。
本文重点针对玻璃幕墙设计工作，首先明确了设计基本原则，然后又具体分析了常见问题及其优化对策，希望有助于提升玻璃幕墙设计水平。
关键词：玻璃幕墙；设计原则；问题；对策引言目前，我国玻璃幕墙结构作为建筑物外立面中是较重要的一个组成部分，因建筑师的设计理念独特，玻璃材质晶莹剔透的特点，在高层和超高层建筑物中使用玻璃幕墙能够凸显建筑物的标志性和地标性，商业价值明显，故被广泛使用该结构体系。
但是，玻璃幕墙结构体系在应用中会存在较多的问题，从设计角度而论，结构和构造设计的合理性，节能减排、光污染等问题影响施工阶段的安装以及使用中的维修与保养。
基于此，玻璃幕墙设计中必然需要重点关注几个方面的要求，针对常见问题给予对策和方案，从而提升玻璃幕墙结构体系设计水准。
一、玻璃幕墙设计原则（1）安全性、可靠性原则玻璃幕墙结构体系设计中，设计人员应以“安全性、可靠性”原则作为第一原则，必须首先确保玻璃幕墙的安全和可靠，才能探讨其它方面深化设计和优化。
安全性、可靠性原则必须充分考虑风荷载、雪荷载、温度应力以及地震作用等对玻璃幕墙结构体系的影响，设计方案应使得玻璃幕墙结构体系自身的承载能力和抗变形能力满足规范的要求，避免因设计方案的缺陷，在施工阶段和日常使用阶段发生安全事故。
面材玻璃的选择，首先考虑玻璃的强度和刚度满足规范要求，玻璃必须选用安全玻璃（例如：钢化玻璃、半钢化玻璃），玻璃可选用超白片或采用均质处理，从而降低钢化玻璃的自爆率，避免在使用过程中因钢化玻璃自爆从而发生“玻璃雨”安全事故。
（2）美观性原则建筑物外立面的美观性，设计人员应先从建筑物外立面效果进行有针对性的创意和艺术方面的深层思考，力求分格清晰、线条顺畅、简洁明快、造型独特等展现建筑师的设计理念。
浅析建筑幕墙施工与设计中存在的问题建筑幕墙是现代建筑中常见的一种外墙装饰结构，也是建筑物外立面的一种重要组成部分。
在幕墙施工与设计过程中，常常存在一些问题，这些问题如果不及时解决，可能会对建筑物的使用性能和安全性造成严重影响。
在幕墙设计过程中存在的问题之一是设计缺乏合理性。
幕墙的设计应该充分考虑到建筑物的特点、使用要求以及环境条件等因素，在满足功能需求的保证结构的合理强度和稳定性。
但实际中往往出现设计不合理的现象，如幕墙结构过于复杂、部分构件过于脆弱等，这些问题导致幕墙施工难度加大，增加了施工成本和风险。
施工质量不达标也是幕墙施工存在的一个严重问题。
幕墙的施工需要考虑到施工工艺、材料选择和施工工期等因素，以保证施工质量的达标。
在实际施工中，往往存在工艺简化、施工人员操作失误以及材料质量问题等情况，这些都可能导致幕墙的使用性能下降，严重时甚至会对建筑物的安全性产生威胁。
幕墙的维护和管理也是存在问题的一个方面。
幕墙外墙构件存在一定的脆弱性，在使用过程中容易受到外界环境和气候变化的影响，因此需要定期进行维护和管理工作。
在实际操作中，往往存在维护和管理工作不到位、周期过长以及材料选择不当等问题，这些都可能导致幕墙的使用寿命缩短，增加维护成本。
为了解决上述问题，在幕墙施工和设计中应该注意以下几点。
设计师在进行幕墙设计时，应充分考虑到建筑物的使用要求和环境条件，保证设计的合理性和安全性。
施工方需要选择具备一定经验和资质的施工队伍，确保施工工艺的规范和施工质量的达标。
在施工过程中还需要加强监督和管理，及时发现和解决问题。
建筑业主和使用单位需要加强幕墙的维护和管理工作，定期进行检查和维护，及时处理幕墙存在的问题，确保幕墙的使用寿命和安全性。
建筑幕墙在施工和设计中存在一些问题，如设计不合理、施工质量不达标等。
解决这些问题需要各方共同努力，加强协作和监督，以确保幕墙的安全可靠性和使用寿命。
探讨建筑幕墙设计中存在的问题及对策摘要：建筑幕墙工程作为建筑工程体系的重要分支，要求规划设计人员应该立从多个方面针对建筑幕墙工程设计问题进行统筹规划与合理部署，力求可以为建筑外围护结构效果提供保障。
为确保建筑幕墙工程施工设计效果得以达到预期，本文主要以建筑幕墙工程施工设计问题为研究对象，结合当前幕墙工程施工设计现状，阐明当前施工设计存在的主要问题。
并在此基础上，针对其涉及到的设计要点与质量控制要点进行总结与归纳，以供参考。
关键词：建筑幕墙工程；施工设计；主要问题；解决对策；前言：幕墙作为建筑物外围护结构的重要表现形式，其的结构质量往往会对建筑物整体运行质量造成直接影响。
结合以往的经验来看，幕墙结构长期受到各类荷载作用力的影响，促使其在运行使用期间面临的不确定因素较多，如果不加以及时把控，势必就会对建筑物主体结构质量构成威胁。
针对于此，建议施工人员应该严格按照幕墙结构设计原则及要求，从安全性、美观性以及协调性等方面做好施工设计工作，确保幕墙结构运行质量有所保障。
与此同时，施工人员还应该按照幕墙工程质量控制原则，准确贯彻与落实质量控制内容，为幕墙工程安全运行提供内在驱动力。
1工程概况以本人参与的上海万豪(JW)侯爵酒店项目幕墙工程为例，本项目为高档精品酒店，塔楼建筑平面呈矩形，塔楼建筑最高高度157.5米，共39层。
其中，塔楼幕墙面积约27500m²。
在主体结构体系方面主要以钢筋混凝土框架剪力墙体系为主。
区别于一般的单元式幕墙设计，塔楼主要以横明竖隐单元体玻璃幕墙系统为主。
其中东立面和西立面为单元窗式幕墙（见图一）。
可视位置上主要采取半钢化白夹胶中空玻璃。
单元体整体外倾，层间梁外侧位置采用3mm厚阳极氧化铝板（背衬1.5mm镀锌钢板），单元体整体内倒，楼层梁板位置单元体与槽式埋件之间采用三维可调的铝合金挂件系统（见图一），以保证实际单元体安装角度与施工图一致，实现节能降耗的目的[1]。
裙楼建筑平面呈不规则形，裙楼东西面门厅位置为双层全玻幕墙系统（见图二），可视位置室内、外为顶、底如槽的全玻幕墙，大部分玻璃为双曲玻璃，玻璃入槽件采用铝合金型材，圆弧位置型材需要弯弧处理。
探讨建筑幕墙设计中存在的问题及对策摘要：在当前建筑工程项目的实施构建中，建筑幕墙的运用越来越普遍，已经成为了极为重要的建筑物构成部分，基于这种建筑幕墙的有效运用来看，其确实能够表现出较为理想的积极作用效果，但是也可能会出现较多的问题和故障，这也就需要加强设计优化管理。
本文就重点针对建筑幕墙设计工作中当前存在的问题及其相应的解决对策两个方面进行分析。
关键词：建筑工程；幕墙设计；存在问题在建筑工程中，建筑幕墙作为一种建筑外围护结构与装饰性结构，得到了广泛的应用，其设计理念也越来越节能、环保、健康。
面对新发展形势的挑战，要想充分发挥建筑幕墙的作用，就一定要加强其设计工作的重视，增强其设计技术与能力，充分了解建筑幕墙的应用作用，进而促进建筑幕墙设计工作的可持续发展。
1.建筑幕墙设计的现状问题分析1.1幕墙设计的板块问题幕墙设计对单元板块的要求很高，而这些板块往往体积大、重量重,一旦在设计时有任何的误差，一切都将造成不可挽回的损失。
但实际上，在设计幕墙时，设计师对幕墙的相关规范不熟悉，设计不细致，存在侧改设计现象。
建筑物的主体结构不能随意更换，同样，幕墙设计不能同时进行，同时进行修改和施工，反复修改，不仅会影响整个建筑结构的安全，而且会增加施工过程的成本。
1.2滞后设计，建筑幕墙延迟由于不充分的认识，一些建筑幕墙单位和设计部门在幕墙设计过程中忽视相关知识的的重要性。
幕墙一般都是在主体开始施工或者完成一大部分后，才会开始幕墙工程的招标，这就导致幕墙设计滞后，而幕墙设计的滞后会对整个建筑工程造成非常不好的影响。
为了节省时间，设计单位会提前预留幕墙施工的一些部位，而幕墙施工单位也增加了更多的工作量，与总承包单位或是其他专业分包单位的交接以及协调的难度需要增加，这些情况都会导致幕墙工程进度推进缓慢，从而影响整个建设工程项目的进度。
1.3幕墙渗漏的问题幕墙耐候密封胶的质量差，导致胶体颗粒和孔隙的渗漏开裂。
不符合打胶工艺，如胶水不干净，胶缝深度过大，填料深浅不同，要求不同，接缝注射不密实，个别密封漏水不均匀。
浅析建筑幕墙施工与设计中存在的问题建筑幕墙作为现代建筑的重要组成部分，在建筑设计和施工过程中经常会出现一些问题。
本文将从设计和施工两个方面分析建筑幕墙存在的问题。
一、设计问题：1.形式主义建筑幕墙作为建筑设计的一个重要组成部分，往往会被设计师得过于注重表面的造型设计，而忽视了幕墙的实用性和安全性。
设计师为了追求形式和效果，使得幕墙完全脱离了实际需求和结构要求，造成很大的浪费和污染。
2.细节处理不当建筑幕墙的细节处理很重要，如果处理不当，会导致幕墙的整体效果和质量受到影响。
比如，在设计过程中没有考虑到幕墙的排气和排水问题，导致在使用中出现漏水或者水汽等问题。
3.设计标准过低为了降低成本，有些设计师会降低幕墙的设计标准，使用低质量的材料和工艺，导致整个幕墙的质量不高，易受风吹雨打、氧化腐蚀等自然侵蚀因素的影响。
二、施工问题：1.施工难度大建筑幕墙的施工需要高度的技术和经验，如果施工队伍没有足够的技术和经验，可能会出现误差和故障。
特别是一些建筑高度较高或者幕墙设计比较复杂的项目，要求更高的施工难度和技术水平。
2.材料选择不当幕墙的材料选择很重要，在施工过程中如果材料选择不当，可能会导致粘接不牢、变形等问题。
比如，有些施工队伍在使用幕墙的铝型材时可能会选择市场上低质量假冒伪劣产品，既影响幕墙的使用寿命，同时也对施工安全造成威胁。
3.施工质量欠佳建筑幕墙施工过程中，往往需要现场钢结构和幕墙进行紧密衔接，要求施工质量稳定和高效。
如果施工质量欠佳，可能会导致幕墙在使用中出现安全隐患，同时也会影响建筑整体的外貌和档次。
综上所述，建筑幕墙设计和施工中还存在诸多问题，建筑师和施工队伍必须高度重视，注意细节处理和质量要求，同时要加强技术和经验的积累，提高幕墙的安全性和实用性，为现代城市建设做出积极的贡献。
浅析建筑幕墙施工与设计中存在的问题建筑幕墙作为建筑外立面的重要组成部分，既具有装饰性，又有防水、保温、隔热等功能。
在建筑幕墙施工与设计中，常常存在着一些问题，这些问题不仅影响了幕墙的质量和使用效果，还可能给建筑带来安全隐患。
本文将从设计和施工两个方面，对建筑幕墙中存在的问题进行浅析。
在设计方面，建筑幕墙中存在以下问题：1. 结构设计不合理：有些幕墙设计中，由于结构设计不合理，导致幕墙承受外力时发生变形或破裂等问题。
如果幕墙结构不够坚固，无法承受大风压力，就容易发生倒塌的危险。
在设计中需要考虑到幕墙的结构强度和稳定性，确保其能够在恶劣气候条件下正常使用。
2. 隔热性能不佳：幕墙作为建筑外立面，其隔热性能对于建筑节能效果和室内舒适性具有重要影响。
一些幕墙设计中，隔热材料的选择与使用不合理，导致隔热性能差。
一些幕墙设计中使用了导热性能较高的材料，或是在构造中存在不合理的热桥现象，都会导致热量的散失，影响建筑的能源利用率。
1. 质量控制不到位：幕墙施工是一个复杂的过程，需要涉及到多个工种和工序。
一些施工单位在施工过程中对质量控制不到位，导致施工质量不合格。
幕墙板的安装存在错位、变形、开裂等问题；幕墙边缘封缘处理不严密，导致水漏等安全隐患。
2. 施工工艺不完善：幕墙施工过程中，施工工艺的操作是否得当，直接关系到幕墙的质量。
一些施工人员对于施工工艺流程不够熟悉，操作不规范。
幕墙铝型材切割不平整、焊接接头质量不合格等问题，都会导致幕墙的质量问题。
建筑幕墙施工与设计中存在的问题主要涉及结构设计、隔热性能、质量控制和施工工艺等方面。
为了解决这些问题，建筑设计单位需要加强对幕墙设计的专业性和全面性的把握；施工单位需要加强施工管理，提高操作工艺的规范性和质量控制水平。
只有这样，才能确保建筑幕墙的质量和使用效果达到预期目标。
建筑幕墙设计中存在的问题及对策浅述摘要：在节能建筑工程中，玻璃幕墙的施工是一项关键内容。
玻璃幕墙的合理设计和施工，不仅可以显著提高整个建筑工程的节能效果，还可以进一步提升建筑工程的美观性，使建筑工程的风格更加个性化。
然而，建筑幕墙工程在设计和施工中仍存在许多问题，在一定程度上对工程质量造成了不利影响。
在此基础上，分析了建筑幕墙工程设计和施工中存在的问题及对策，希望这种分析能为该类工程的合理设计和施工提供相应的参考。
关键词:建筑工程；节能技术；幕墙工程；设计和施工1建筑工程中玻璃幕墙的设计原则在建筑工程中玻璃幕墙的设计过程中，设计人员应遵循以下设计原则:一是选用的玻璃材料要安全。
例如夹层玻璃、夹层玻璃、防火玻璃和钢化玻璃等。
，同时还有它们的降噪性能、安全性能、美观性能、保温隔热性能、防风防雨性能等。
应考虑到保证玻璃幕墙的使用功能。
其次，在具体设计时，应将建筑主体结构作为玻璃幕墙的主要支撑或悬挂，根据维修结构进行幕墙设计，以保证幕墙的安全。
三是要保证玻璃幕墙及其附属连接件的承载能力，即使主体发生位移，也要保证其仍有足够的刚度，避免因荷载、地震、温度等外力而变形或损坏。
第四，玻璃幕墙在风的作用下不应破碎，其连接部位不应脱落或损坏，在地震作用下维修后仍能正常使用。
第五，在玻璃幕墙的具体设计中，设计人员应综合考虑重力荷载、温度应力、人为因素、地震因素、主体结构位移、风因素等。
，从而保证幕墙的质量和安全。
两种建筑玻璃幕墙设计存在的问题及解决方法2.1节能存在的问题及解决方案随着节能环保理念的深入，建筑工程的设计和施工中对节能的重视程度越来越高。
通过相关研究发现，建筑中的能耗比例可达25% ~ 45%甚至更高，因此节能是建筑工程中玻璃幕墙设计需要考虑的重要问题。
虽然很多建筑工程单位和设计人员已经开始重视节能，并尝试在玻璃幕墙的设计中达到更好的节能效果，但在实际设计中仍存在很多问题，如造型设计不合理、挂窗设计不合理等。
幕墙设计节点中的一些错误及反思在幕墙设计中，存在着一些常见的错误点，我们需要对这些错误进行反思，以提高设计的质量和可靠性。
首先，一个常见的错误是忽略结构的承载能力。
幕墙作为整个建筑外立面的重要组成部分，需要承担一定的风荷载、温差荷载等外部荷载。
但有些设计者在设计过程中只注重美观性，而忽略了结构的承载能力，导致幕墙设计在实际使用中存在安全隐患。
因此，设计者应该充分考虑幕墙结构材料的强度和稳定性，确保其能够承受外部荷载的影响。
其次，另一个常见的错误是忽略隔热性能。
幕墙在设计中需要考虑室温与外部环境的温度差异，以及光照引起的热量传递。
但有些设计者在注重幕墙外观和采光性能的同时，忽略了隔热性能的重要性。
这样将会导致幕墙在夏季易受到太阳照射而局部过热，或者在冬季隔热效果不佳，影响整个建筑的能耗。
因此，在幕墙设计中，设计者应该充分考虑隔热材料的选择和施工细节，保证幕墙的隔热性能。
此外，还有一些设计者在幕墙设计中忽视了防水问题。
幕墙作为建筑外墙的一部分，经常会暴露在风雨中。
如果幕墙的防水性能不达标，就容易导致水渗透到建筑内部，引起霉菌的生长、腐蚀金属结构等问题。
因此，在幕墙设计中，设计者应该特别关注幕墙与其他建筑部分的接缝处，选择合适的防水材料，确保幕墙的防水性能。
此外，对于一些高层建筑的幕墙设计，还存在着忽略抗震性能的问题。
在地震等自然灾害发生时，幕墙应该能够承受地震的冲击力，确保建筑的安全。
然而，一些设计者在幕墙设计中往往忽视了抗震性能的重要性，导致幕墙在地震中出现严重损坏，甚至倒塌。
因此，在幕墙设计中，设计者应该考虑到建筑的结构特点，增加幕墙的抗震性能。
综上所述，幕墙设计中的一些错误包括忽略结构的承载能力、忽略隔热性能、忽视防水问题，以及忽略抗震性能。
这些错误给建筑的安全性、能耗和使用寿命带来了一定的风险。
因此，在幕墙设计中，设计者应该充分考虑这些问题，并在设计过程中加以解决，以提高幕墙的质量和可靠性。
建筑幕墙施工与设计中存在的问题及对策摘要：在节能建筑中，建筑幕墙的施工是一个重要环节，合理的设计和施工既能提高建筑的节能效果，又能增强建筑的美观；让建筑设计更加个人化。
然而，目前我国的幕墙工程在设计、施工中仍有许多问题，给工程质量带来了负面的影响。
因此，通过对幕墙工程设计、施工过程中出现的问题及解决办法进行了探讨，以期能为今后类似工程的合理设计和施工提供一定的借鉴。
关键词：建筑工程；节能技术；幕墙工程；设计与施工引言随着建筑工程的节能观念和个性化设计的不断发展，建筑师们对其在建筑中的运用以及整个建筑工程的渗透能力的提高进行了深入的探讨，从而使其在建筑设计和施工方面的技术上更上一层楼。
然而，在这一过程中，幕墙的设计和施工出现了一些问题，这些问题严重的影响到了整个工程的质量和美感。
因此，要想有效地解决上述问题，提高建筑工程中的建筑幕墙的设计与施工质量，必须充分把握建筑幕墙的设计原理，同时，对目前我国建筑工程中建筑幕墙的设计与施工中出现的问题进行了深入的剖析，并据此提出了相应的对策。
采用这种方法，可以提高幕墙的设计与施工质量。
1、建筑工程建筑幕墙的设计原则在建筑工程的幕墙设计中，设计师要遵守下列设计原则：一是选用具有安全性能的玻璃材料。
包括夹层玻璃、夹丝玻璃、防火玻璃、钢化玻璃等。
它具有隔热、遮风挡雨等特性，保证了其正常的使用性能。
二是在具体的设计中，以主体结构为主要支承或悬吊构件，按维修结构进行幕墙的设计，这样才能保证幕墙的安全。
三是必须保证建筑幕墙及其附属构件的承载力，保证在承受一定的变形时，仍能保持足够的刚性，避免因荷载、地震、温度等因素的作用而变形或破坏。
四是要保证建筑幕墙不会因风而破裂，不会脱落，不会损坏，而且在地震中维修后仍能正常工作。
五是在具体的建筑幕墙设计中，设计师要考虑重力、温度、人为因素；为了保证幕墙的安全与质量，应充分考虑地震因素、结构位移、风力等因素。
2、建筑工程建筑幕墙设计问题及解决对策分析2.1节能问题及解决对策随着能源节约和环境保护的观念的深化，建筑工程的设计和施工越来越重视节能的作用。
浅析建筑幕墙施工与设计中存在的问题建筑幕墙作为建筑设计中的重要组成部分，既能够提供建筑物外部的美观效果，又能够在保温隔热、防水防火等方面发挥重要作用。
在建筑幕墙的设计与施工过程中，存在着一些问题，下面将从设计与施工两个方面对其进行浅析。
设计中存在的问题主要体现在以下几个方面。
首先是设计师对于建筑幕墙材料的选择不当。
在设计过程中，设计师应该根据建筑物的用途、环境和气候等对幕墙材料进行合理选择，而一些设计师却只注重外观效果，而忽略了材料的质量和性能。
其次是设计方案过于复杂和不合理。
一些建筑幕墙的设计过于复杂，施工难度大，并且容易导致材料的浪费和施工质量的下降。
一些设计方案在考虑建筑幕墙的外观时，忽略了幕墙的使用功能和施工安全等问题，从而导致建筑幕墙的实际使用效果不佳和施工过程中的安全事故。
施工中存在的问题主要体现在以下几个方面。
首先是施工队伍素质不高。
由于建筑幕墙的施工需要高技术的操作和严谨的工艺要求，而一些施工队伍的技术水平不高，操作不规范，从而导致建筑幕墙的施工质量无法得到保证。
其次是施工过程中的道德问题。
一些施工单位为了追求利润最大化，往往会采取一些不正当手段，比如使用劣质材料、私自减少工期等，这不仅降低了建筑幕墙的使用寿命，也对施工单位的声誉造成了负面影响。
施工中缺乏有效的监督和管理，导致施工过程中存在一些问题无法得到及时解决，从而影响了建筑幕墙的施工质量和使用效果。
为了解决上述问题，我们应该从设计和施工两个方面入手。
在设计过程中，设计师应该根据建筑物的实际需求，选择合适的幕墙材料，并合理设置幕墙的布局和结构形式。
在施工过程中，施工单位应该加强对施工人员的培训和管理，确保施工工艺的规范执行。
监督部门应该加强对建筑幕墙的监督和检测工作，及时发现和解决施工过程中存在的问题。
建筑幕墙的设计与施工需要进行全过程的管理和监控，确保幕墙的设计、材料选择和施工都符合相关技术标准和规范要求。
建筑幕墙的设计与施工中存在着一些问题，主要表现在设计中对材料选择和设计方案的不合理、施工中施工队伍素质低下和监管不力等方面。
浅议建筑幕墙设计控制要点金波目录：一、幕墙施工图（深化）设计、图纸审核的流程及要点p1—p3二、实例说明设计及其图纸出现问题和危害p4---p8论文内容提要：建筑物外幕墙设计及其图纸成果，是要经过一定的规范流程、把握科学、严谨的设计原则和要求，才能成为合格、实用的设计成果，才能在实践中实施、把图纸转化为实体。
本文举例说明了设计图纸出现的问题。
引言我作为多年幕墙施工管理人员，现在又在建设单位负责把控图纸质量、负责解决施工技术的管理人员，在这里把自己关于外幕墙设计及其审核图纸心得做如下系统总结，一是告诫自己，二是希望同行了解：设计者应该要以科学严谨的思想态度来认真对待外幕墙的设计及其图纸成果，不合格的设计要么成为废纸，要么会造成巨大的经济浪费，甚至会造成人员伤亡。
金属与石材幕墙的适用范围：建筑高度不大于100m、设防烈度不大于8度的民用建筑幕墙工程。
金属幕墙metal curtain wall 板材是金属板材的建筑幕墙石材幕墙stone curtain wall 板材是建筑石板的建筑幕墙组合幕墙composite curtain wall 板材是玻璃、金属、石材等不同板材组成的建筑幕墙。
一、幕墙施工图（深化）设计、图纸审核的流程及要点建筑设计院根据和建设单位沟通设计思路，初步设计出建筑外立面的效果图。
下一步由专业幕墙设计单位人员进行具体深化设计并绘制外幕墙的施工图，建设单位完善、审核，最后成图交付施工。
（一）、设计环节幕墙设计单位按照建筑设计院提交的外立面效果图、建筑幕墙初步方案设计、建筑施工图及结构施工图，依据建设单位提交的设计文件的有关技术要求；经过现场勘查、与设计院进行方案讨论与论证后，修改初步方案图，进行方案确认，对材料进行选型；在已确定的方案的基础上，设计单位进行初步设计。
初步施工图设计主要从幕墙立面即分格的设计、幕墙节点的设计以及设计计算三方面进行。
初步设计施工图提交建设方、建筑设计院等审核、确认，根据所提意见进行全面设计并完善所有施工图，设计成果包括：效果图、设计说明、设计计算书、立面图、平面图、埋件布置图、立柱布置图、立面分格展开图、节点索引图、剖面图、标准节点大样图、局部收口节点大样图等；（二）、审核、修改环节设计图纸必须经过会审后才能使用。
深化设计（施工）单位、建筑设计院和建设单位三方共同进行图纸会审。
审核内容包括：幕墙技术方案设计、结构设计、设计制图是否符合国家有关规范和合同要求，审查幕墙的立面形式与建筑物环境是否协调，设计分格是否经济合理，结构设计计算是否正确合理，设计说明是否清楚反映幕墙的概况，设计图纸是否完整、明确，尺寸、标高是否相符，是否符合国家规范及地方有关方针政策。
审查施工图纸的依据：1）主体结构、建筑施工图及施工总平面图；2）设计、施工验收规范和有关技术规定审查内容：1）查看设计图纸是否完整、齐全，设计图纸和资料是否符合国家相关规范和满足本项目要求；2）熟悉设计图纸，查看有关的设计资料、设计依据、主体施工单位移交的相关资料（如轴线、标高等）、施工验收规范及有关技术规定；3）查看设计图纸与设计总说明书在内容上是否一致，以及设计图纸与其各组成部分之间有无矛盾和错误；4）查看建筑总平面图与其他结构图在几何尺寸、坐标、标高、说明等方面是否一致；5）明确主体工程的结构形式和特点，明确设计图纸中的工程复杂、技术要求高和施工难度大的分部分项工程。
写出审图记录（对图纸的疑问和建议）设计图纸会审：建设方组织建筑设计院、幕墙设计方和施工方进行设计图纸的会审，编写“图纸会审纪要”，作为与设计文件同时使用的技术文件和指导施工依据，以及建设单位与施工单位进行工程结算的依据。
会审会议应做出记录并做出设计评审报告，报告内容包括：参加人员、日期、地点、评审意见等。
图纸会审通过后，建设单位及设计院应对幕墙施工图纸签证盖章确认；施工图设计程序控制的必要性：幕墙工程是初步方案设计到施工全过程的各环节的质量控制和具体做法的综合成果，通过对设计过程进行规范的控制程序（包括设计评审、验证和确认控制程序等），可以使幕墙的设计更符合国家规范的要求。
（三）、施工环节幕墙图纸的修改、完善根据详尽、完善的幕墙施工图纸，幕墙施工单位落实确定工艺图、下料单的前期编制、玻璃组装件加工图、铝板加工图、石材加工尺寸、窗框加工图、窗扇加工图、构件图的设计、幕墙三项性能检测图等；施工过程中设计更改。
设计更改有三种情况，第一，建筑设计院或建设单位提出方案更改。
第二，施工单位由于施工或其他原因提出更改。
第三，在设计验证过程中，发现问题提出更改；石材幕墙构件的加工制作及施工安装过程中必须以设计图纸为准则进行加工制作及施工安装，要符合图纸的设计要求及国家规定的验收规范。
设计人员应对构件加工制作及施工安装人员进行技术交底并做出指导，以保证石材幕墙的质量；设计图纸现场签证：在工程施工过程中，施工方发现施工条件与设计图纸不符，或者图纸错误，或者由于材料规格、质量不能满足设计要求等需要对设计图纸进行修订时，及时报请建设方、设计方进行图纸的现场签证。
当在施工过程中发现需对原设计做出更改或建设主、设计方提出更改时，所有更改必须进行审批，更改内容涉及合同变更时，更要经过建设单位和建筑设计院的认可。
更改内容应做出设计评审报告，对设计做出修改(如下图)（四）、施工单位的图纸会审及技术交底（1）图纸中的幕墙构件的几何尺寸是否齐全，相关的幕墙构件的尺寸是否正确、清晰，是否符合国家标准，连接构造是否与现场结构相符，构件与构件的连接是否合理。
（2）图纸中的构件数量是否符合工程总数，为材料采购部和加工厂预备材料作准备。
（3）检查图纸中的加工、制作符号是否齐全，标准化加工是否符合国家标准，同时结合设备和技术条件，预估加工是否能满足图纸上和合同中的技术要求。
（4）审查图纸设计的深度能否满足施工的要求，核对图纸上的幕墙构件的数量和安装尺寸，检查构件之间有无矛盾等。
亦要对图纸进行工艺审核，即审查技术上是否合理，制作上是否便于施工，图纸上的技术要求按加工单位的施工水平能否实现等。
（5）组织施工技术人员熟悉和学习图纸，了解设计上要求施工达到的技术标准，明确工艺流程。
进行图纸自审、会审等工作，做好施工图纸的会审记录。
（五）、竣工图工程竣工验收由建设单位主持，设计单位、施工单位、监理单位共同参加，验收后施工单位提供竣工验收报告，各单位在竣工报告签字认可表示对设计确认。
验收后，由设计单位根据变更、幕墙完成现状，绘制提交幕墙工程竣工图，建设单位审核，通过后交挡备案。
二、实例说明设计及其图纸出现的问题1、项目概述1.1、项目名称：盛龙广场2#商业综合体外装饰工程1.2、建设地点：西安市1.3、建设单位：西安公司1.4、初步设计单位：西安市设计研究院深化设计单位：山东工程有限公司1.5、主体结构形式：框架结构1.6、建筑高度：塔楼部分住宅顶标高：99.230 m，裙楼商业部分高度：27.200 m.1.7、地面粗糙度类型：C类1.8、建筑物耐火等级：一级1.9、抗震设防烈度：八度，加速度0.15g1.10、幕墙工程概述：本项目是集大商业和室外步行街于一体的综合性建筑群，一层至三层室内为带顶棚商业步行街、百货、主题商场、电玩、KTV、电器城等，四,五层为百货、餐饮、影视城，屋顶局部为办公；地下一层为超市、设备用房、地下车库、消防控制室等，地下二层为车库。
本项目属多层建筑。
合理使用年限为50年，耐火等级为一级，结构安全等级为二级。
本项目幕墙系统设计从建筑功能和自然条件出发，充分考虑其在热工性能、安全性能、声学性能、光学性能上的特点和要求，利用各种幕墙技术、材料、方法、工艺创造优越的围护功能。
满足安全、健康、舒适的要求，合理提高热舒适度、光舒适度、声舒适度，创造良好的室内外视觉感受。
主要幕墙形式包括以下几大项目：1、玻璃幕墙；2、铝板幕墙；3、不锈钢有框地弹门；4、石材幕墙；5、钢结构雨篷；6、广告、LOGO字、LOGO灯箱等；本综合体塔楼（高层住宅楼及公寓楼）外墙面是聚苯乙烯保温板、真石漆涂料；商业部分裙房以石材幕墙为主，配以局部玻璃幕墙、铝单板等材料。
本商业裙房外墙是组合幕墙2、幕墙的性能要求：a、风压变形、幕墙构架的立柱与横梁在风荷载标准值作用下，钢型材的相对挠度不应大于1/300(1为立柱或横梁两支点间的跨度)，绝对挠度不应大于15mm：铝合金型材的相对挠度不应大于1/180，绝对挠度不应大于20mm.b、雨水渗漏幕墙在风荷载标准值除以阵风系数后的风荷载值作用下，不应发生雨水渗漏。
幕墙构架的立柱与横梁的截面形式按等压原理设计。
单元幕墙或明框幕墙应有泄水孔；有霜冻的地区，采用室内排水装置。
石材幕墙的外表面不宜有排水管。
c、空气渗透d、平面内变形平面内变形用建筑物的层间相对位移值表示；幕墙在平面内变形性能按主体结构弹性层间位移值的3倍进行设计，在设计允许的相对位移范围内，幕墙不应损坏。
幕墙及其连接件有相对于主体构件的位移能力，立柱的连接金属角码与其它连接件采用螺栓连接，螺栓垫板应有防滑措施。
e、保温幕墙应与主体结构表面保持50mm以上的空气层。
f、隔声g、耐撞击3、设计图纸内容：1）建筑设计总说明（引用图集汇总、工程做法）2）门窗设计单位应出具门窗大样图及门窗统计表，并尽量将上述内容放于同一张图纸上以便单项工程承包。
（窗型分割必须满足国家采光、通风、日照、刚度及安全性、功能使用（如吊顶、开启）等国家相关规范要求）3）材料表主要材料要求：（骨架材料、板材、密封填缝材料、结构粘结材料）钢构件尽量采用耐候结构钢，钢构件采用冷弯薄壁型钢时，其壁厚度不得小于3.5mm，强度要按实际进行工程计算。
避免接触腐蚀（两种不同的金属接触时发生的电化学腐蚀），幕墙中不同的金属材料接触处，除不锈钢外，均应设置耐热的环氧树脂玻璃纤维布或尼龙12垫片。
材料选型：幕墙石材宜选用火成岩（即花岗石），石材吸水率应小于0.8%，花岗岩板材的弯曲强度不应小于8.0Mpa,,火烧板的厚度应比抛光板厚3mm。
单块石材板面面积不宜大于1.5㎡.用于石材幕墙的石板厚度不小于25mm.单块石材板面面积不宜大于1.0㎡.钢销和连接板应采用不锈钢。
连接板截面尺寸不宜小于40mmx4mm.铝合金幕墙根据使用年限、性能要求，分别选用铝合金单板、铝塑复合板，表面应进行两道反弹聚酯涂层处理其厚度应大于25um;铝单板厚度不小于2.5mm，铝塑复合板的上下两层铝合金板的厚度均应为0.5mm，铝合金板与夹心层的剥离强度标准值应大于7N/mm,单元幕墙的连接处、吊挂处，其铝合金型材立柱的厚度不得小于5mm，并通过计算。
辅助材料要求：石材干挂件宜采用奥氏体不锈钢材。
通槽式安装的石板的通槽宽度宜为6mm或7mm,槽口应打磨成45°倒角。
