浅析110kV 电缆线路保护层接地方式及保护措施摘要：文章首先介绍电缆线路常见护层接地方式，对电缆单相接地故障情况下的金属护层感应电压计算举例分析，提出了护层保护及限制护层过电压的相关措施。

关键词：110kV；电缆线路；保护；接地方式措施引言随着我国经济全方位、深层次的改革，城市化进程也加快了脚步，使得原有的电网系统逐渐不能满足市场经济发展的需求，为了适应城镇化建设，110kV 电缆线路的电网改造也加快了步伐，逐渐成为城市的主要输电网络，并取得明显的效果。

但是在 110kV 电缆运行中，如何防止电缆输电被电磁干扰以及外力破坏，采用什么样的电缆线路保护层接地和保护措施，都关系到了电缆线路的使用寿命，和输送电的质量，甚至影响着国家的经济发展，因此，分析 110kV 电缆线路保护层接地方式和其保护措施，保证其安全稳定运行，具有重要意义。

1常见护层接地方式1.1单端接地电缆的线路长度低于500m时，通常终端部分都是采取电缆金属护套来实现将其中的一端直接接地，并把另外一侧通过非线性的电阻保护器，从而完成间接接地处理，促使金属护套对地处于绝缘状态，进而防止有回路的问题产生。

1.2交叉互联将电缆线路划分成多个大段，并且再将每一个大段，划分成均等的各个小段，在每个小段间，应当采取绝缘接头的方式，使各个小段能够连接，并且对于绝缘接头上的金属护套三相间，采用同轴电缆作为材料，同时借助接地箱连接片来做到换位连接，此外对于绝缘接头来说，应当做好接地箱的安装工作。

同时需要完成护层保护器的安装工作，对于各个大段来说，其两端对应的护套应当做到互联接地。

1.3护套两端接地对于电缆线路来说，若是距离相对较短，并且传输功率不足时，那么对于金属护套来说，能够出现的感应电压便相对有限，所造成的损耗也十分微弱，从而不会对载流量产生较多的影响。

在护套当中存在的中点接地，真实情况是单端接地。

对于电缆线路来说，当距离比较长时，需要在电缆线路内借助金属护套来做到接地，并且在电缆两端的位置上要做到对地绝缘，同时还要做好护层保护器的配置工作。

建筑电气接地保护的方法
建筑电气接地保护的方法
①利用结构基础底板水平主筋两根，采用≥φ16螺纹钢，把上下垂直交叉两根钢筋焊接，检查其中无断接头，构成不大于10米×10米的均匀网格作为自然联合接地体，并在基础柱台上敷设一根40×4扁钢，过柱处与柱内两根主筋焊接；
②各类设备的接地引下线按图设计施工，采用铜芯线作为引下线的，与接地极连接时必须搪锡。

采用钢材作为引下线的接地直接与接地体焊接。

③在距室外地坪下0.8米处，沿地下室剪力墙外壁及大楼四周敷设-40×4镀锌扁钢作为等电位环带。

④利用-40×4镀锌扁钢将桩基承台钢筋网、桩基钢筋连接起来构成等电位接地网格。

⑤女儿墙上采用镀锌圆钢φ12架空（H=0.15m）敷设，每隔1m用支持卡固定，并与柱内防雷引下线焊接，作为接闪器。

⑥焊接工艺是接地保护施工的主要内容，必须严格施工。

电焊条必须妥善存放，以免受潮，焊接工作电压和焊接时间要准确把握，不允许随意变更参数，对于被焊件的表面要求清洁除锈；圆钢与圆钢搭接长度大于圆钢直径的六倍，双面焊；圆钢与扁钢搭接焊长度大于扁钢直径的两倍，双面焊；扁钢与扁钢焊接长度大于扁钢直径的两倍，三面焊。

焊缝要求饱满、均匀、光顺，不得有沙眼、夹渣，咬肉等缺陷。

- 1 -。

110kv电缆线路护层接地方式及保护措施摘要：当前，110kv电缆线路已经逐渐成为城市中替代架空线路的关键输电环节，然而也存在不足之处，主要原因在于该输电系统的架设工作较为复杂，而且技术性要求相当高。

因此，现阶段我国供电企业需要重点探讨的问题是如何充分掌握110kv电缆线路护层接地方法，采取有效的保护措施，只有这样才可以促进企业持续健康发展。

基于此，本文首先介绍了110kv电缆线路的优势性能，然后分析了110kv电缆线路护层的常见接地方法，最后提出了110kv电缆线路护层的保护措施，以供大家学习和参考。

关键词：110kv电缆线路护层；接地方式；保护措施近年来，在社会经济日益发展的背景下，我国电力行业不仅迎来很多发展机遇，而且面临严峻的挑战，要想更好地满足社会对电能的需求，供电企业在发展中将电网建设规模不断扩大。

在该情况下，110kv电缆线路的投入使用可以使电网具有更强的供电能力，而为了提高电网运行的可靠性和稳定向，必须要不断完善且落实110kv电缆线路保护层接地方法，还要结合实际情况，合理制定有效的保护措施。

一、110kv电缆线路的优势性能就110kv电缆线路来讲，其内部是单芯结构形式，在具体应用中体现出多个优势特点，具体表现在以下几个方面：其一，可以使电缆的使用寿命得到延长，以显著减少电网运行过程中产生的总成本，为供电企业创造更多的经济效益。

其二，此电缆线路可以迅速适应自然气候带来的影响，在最大限度上减少网损，而且提升供电质量。

其三，利用电缆线路的保护层可以明显减少电缆线路受损的情况，以免投入大量的维修费用。

其四，该电缆线路是采用高空架网的形式来铺设，所以既安全又可靠。

二、110kv电缆线路护层的常见接地方法（一）单端接地电缆的线路长度不超过500米时，一般来说，终端部分运用电缆金属护套使其中的一端直接接地，而且将另一侧通过非线性的电阻保护器，以做好间接接地处理，让金属护套对地处在绝缘的状态中，以免出现有回路的问题。

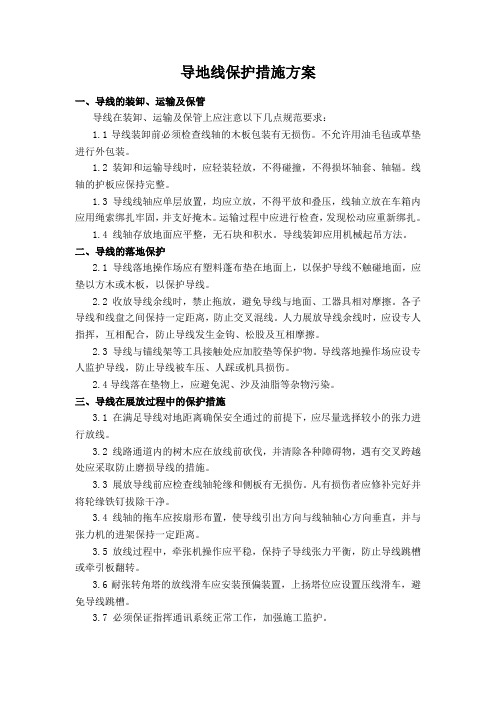

导地线保护措施方案一、导线的装卸、运输及保管导线在装卸、运输及保管上应注意以下几点规范要求：1.1导线装卸前必须检查线轴的木板包装有无损伤。

不允许用油毛毡或草垫进行外包装。

1.2 装卸和运输导线时，应轻装轻放，不得碰撞，不得损坏轴套、轴辐。

线轴的护板应保持完整。

1.3 导线线轴应单层放置，均应立放，不得平放和叠压，线轴立放在车箱内应用绳索绑扎牢固，并支好掩木。

运输过程中应进行检查，发现松动应重新绑扎。

1.4 线轴存放地面应平整，无石块和积水。

导线装卸应用机械起吊方法。

二、导线的落地保护2.1 导线落地操作场应有塑料蓬布垫在地面上，以保护导线不触碰地面，应垫以方木或木板，以保护导线。

2.2 收放导线余线时，禁止拖放，避免导线与地面、工器具相对摩擦。

各子导线和线盘之间保持一定距离，防止交叉混线。

人力展放导线余线时，应设专人指挥，互相配合，防止导线发生金钩、松股及互相摩擦。

2.3 导线与锚线架等工具接触处应加胶垫等保护物。

导线落地操作场应设专人监护导线，防止导线被车压、人踩或机具损伤。

2.4导线落在垫物上，应避免泥、沙及油脂等杂物污染。

三、导线在展放过程中的保护措施3.1 在满足导线对地距离确保安全通过的前提下，应尽量选择较小的张力进行放线。

3.2 线路通道内的树木应在放线前砍伐，并清除各种障碍物，遇有交叉跨越处应采取防止磨损导线的措施。

3.3 展放导线前应检查线轴轮缘和侧板有无损伤。

凡有损伤者应修补完好并将轮缘铁钉拔除干净。

3.4 线轴的拖车应按扇形布置，使导线引出方向与线轴轴心方向垂直，并与张力机的进架保持一定距离。

3.5 放线过程中，牵张机操作应平稳，保持子导线张力平衡，防止导线跳槽或牵引板翻转。

3.6耐张转角塔的放线滑车应安装预偏装置，上扬塔位应设置压线滑车，避免导线跳槽。

3.7 必须保证指挥通讯系统正常工作，加强施工监护。

3.8 对放线滑车等工器具应经常检查，保证运转正常。

检查内容：放线滑车必须转动灵活，不缺胶垫。

高铁隧道综合接地施工方案目录一、准备的依据和原则1二、实施范围1三项总体实施方案1（一世）综合接地的总则原则1(二)主要材料选择及说明2㈢施工工艺及操作要点3(四)桥梁综合接地技术要求8(五)隧道综合接地技术要求11(六)施工注意事项14四、质量安全环保措施14（一世）质量措施14(二)安全措施14㈢环保措施15隧道综合接地专项方案一、编制依据和原则1.1 铁路工程建设总参考图（铁路综合接地系统）（证号[2009]9301）。

1.2 西城客运专线前接口工程施工图技术交底。

二、实施范围DgK281+156.33~DgK278+523段综合接地工程。

三、总体实施方案（一）全面接地的总体原则（1）混凝土浇筑前，桥梁各部分的接地连接、接地极处理等综合接地系统的实施，以及直通线的敷设、连接等综合接地系统的实施过程中，应有监督工程师确认质量，监督侧站并保存证书，并检查批准。

反映在。

⑵综合接地系统主要由贯通地线、接地体、水平连接线、分支引出线和接地端子组成。

（3）综合接地系统采用沿全线及沿线敷设两根直通地线的方法。

穿地线采用耐腐蚀、符合环保要求的铜截面为70mm 2的导电聚合物铜电缆。

穿线地线敷设在走线槽内时，必须采取防沙措施。

⑷贯穿地线全程电气连接，保证贯穿地线的接地电阻不大于1Ω。

桥段接地体按照“所涉及的接地极、接地钢筋和连接钢筋应充分利用桥内非预应力结构钢筋”的原则设置，并连接贯通地桥内采用非预应力结构钢筋。

，达到良好的接地效果。

当接地电阻不符合要求时，应另设接地极。

⑸为防止对预应力钢筋的影响，预应力钢筋不宜接入综合接地系统。

⑹距离接触网带电体5m内的金属构件、需要接地的设施设备、线路两侧20m内的铁路机房接地装置应接入综合接地系统。

（二）主要材料的选择和说明1、通过地线：⑴环保性能应符合国家有关土壤环境质量规定的要求。

⑵应具有良好的导电性和安全性。

设计截面积70mm 2 对应的电阻值应符合《电缆导体》（GB/T3956）的相关规定。

工程施工外电线路安全防护措施工程施工过程中，外电线路安全问题是重中之重，必须采取各种科学合理措施加以保障。

本文将从施工现场安全防护、电力设备保护以及构建安全管理三个方面，详细介绍工程施工外电线路的安全防护措施。

施工现场安全防护预防档电在施工现场，经常出现吊装机械和外线相接的情况，往往会触碰到带电线路，从而造成危险。

从技术方面，可以采取离线应急保护措施或者采取隔离和接地措施进行安全保护，避免电气意外，具体细节分为两部分：1, 离线应急保护措施即通过拆换电气线路实现离线状态，包括以下步骤：•首先要关闭相关断路器；•英文急停，以确保停止一切可能会带来危险的动作；•禁止接通或离开电源；•禁止切换施工钢夹路中的连接和开关。

2. 隔离和接地措施运用防护电视器、隔离变压器、避雷器等电器专业设备，将电气线路隔离，有效实现隔离和接地，并根据要求设计电气系统进行机械防护。

工地管理规范化施工现场应遵循规范化管理，比如设置安全区域，标明危险区域,一定要把危险因素明确表现出来。

同时各项工作一定要依据各项制度执行，从源头上预防安全隐患的发生。

电力设备保护高空线路施工安全保障高空线路施工需要进行以下设备保护：1.安全带高空施工人员必须系好安全带。

在进行一些高空作业的时候，一定要备好具备维修工具和检测工具的工具袋，并且要把它们放到绳子上。

雨天或雪天，必须禁止作业。

2.防紫外线眼镜线路维修作业，易受紫外线及强光照射，必须配戴防紫外线眼镜。

安全电气设备的选用在广泛应用安全的电气设备的同时，也会减少电气辐射，杜绝电器故障的发生，以确保外电线路正常使用。

常用的电气设备如下:•电液挖掘机；•稳压电源；•阻波器；•隔开器；•隔离电容器等。

构建安全管理基础安全管理要求基础安全管理要求包括：•确定电气设备；•设定电气设备防护措施；•确定电量和电气设备类型。

安全监测在外电线路施工期间，要对外电线路的安全性进行监测，及时排除安全问题隐患，如：电气故障、设备损坏、地面焊缝开裂等。

电气系统中防雷接地保护的综合解决方案防雷接地保护是通过导体和接地，可靠地连接一种保护性接线方法，在该保护性接线方法中，可能会在绝缘材料损坏后或在其他情况下对电器的金属部分（即与带电部分绝缘的金属结构部分）进行绝缘。

接地保护系统仅具有相线和零线可以在没有零线的情况下使用三相电力负载。

只要设备接地良好，系统中的中性线不需要接地，电源的中性点除外。

零线连接要求在任何情况下都做接地保护。

如有必要，保护零线和零连接保护线可以分别接地。

同时，系统中的保护零线必须重复接地。

接地保护和防雷工程的应用将电气设备的金属外壳接地。

在绝缘破坏或事故情况下对金属外壳接电时，可以防止强电流流过人体，从而确保人身安全。

这是一种保护性接线方法，用于连接电器的金属部分（即与带电部分绝缘的金属结构部分），该绝缘部分可能在绝缘材料损坏后或在其他情况下带电，这会影响导体与接地体可靠连接。

接地保护通常用于配电系统中性点未直接接地的电源系统（三相三线系统），以确保当电气设备由于绝缘损坏而泄漏时产生的接地电压不超过安全范围。

如果家用电器没有接地保护，则当某个部分的绝缘层损坏或某个相线接触外壳时，将对家用电器的外壳充电，如果人体触摸外壳（框架）的电气设备恰巧绝缘体又损坏，会存在触电的危险。

相反，如果电气设备接地，则单相接地短路电流将流经接地设备和人体不会构成电流通路。

一般来说，人体的电阻大于IOoO欧姆，接地体的电阻按规定不能大于4欧姆，所以流经人体的电流很小，流经接地的电流设备很大。

这样可以减少电气设备泄漏后对人体的电击危险。

保护性接地操作和注意事项/防雷接地保护实践证明，在中国低压电网中，使用保护性接地是一种有效的安全保护措施。

由于保护接地分为接地保护和零接点保护，因此两种不同的保护方法所使用的客观环境是不同的。

因此，如果选择不当，不仅会影响用户的保护性能，还会影响电网的供电可靠性。

那么，作为公共配电网中的电力客户，我们如何正确合理地选择和使用保护性接地？接地保护和零连接保护要了解和理解接地保护和零连接保护，请掌握这两种保护方法的区别和使用范围。

1 地下管线、地上设施、周围建筑物保护措施1.1地下管线的保护措施如中标本工程，在进场后我们即对场内地下管线进行探测，并按照以下措施进行：1、根据业主提供的地下管线敷设图，制定相关的保护措施。

2、对于挖土可能碰到的管线，提前试挖，并做保护和标识。

3、土方工程影响不到的地下管线，在现场平面布置时，不得占压，如有特殊要求，则按实际情况采取以下措施。

⑴悬吊法一些暴露于基坑内的管线或因土体可能产生较大位移的管线采用悬吊法固定，注意吊索的变形伸长以及吊索固定点位置应不受土体变形的影响。

悬吊法中，管线受力、位移明确，并可以通过吊索不断调整管线的位移和受力点。

⑵支撑法对于土体可能产生较大沉降而造成管线悬空的，沿线设置若干支撑点支撑管线。

支撑体可考虑是临时的，如打设支撑桩、砖支墩等；也可以是永久性的。

对于前者，设置时要考虑拆除时的方便和安全；对于后者结合永久性建筑物进行。

⑶土体加固法由于土体开挖或坍塌而导致地面沉降和土体位移的，采取注浆加固土体的方法，一是施工前对地下管线与施工区之间的土体进行注浆加固；二是施工结束后对管壁或井壁松散土和空隙进行注浆加固。

⑷对管线进行搬迁、加固处理对便于改道搬迁，且费用不大的管线，可在基础工程施工之前先行临时搬迁改造，或者通过改善、加固原管线材料、接头方式。

设置伸缩节等措施，增大管线的抗变形能力，确保土体位移时也不失去使用功能。

⑸卸载保护施工期间，卸去管线周围、尤其是上部的荷载、或通过设置卸荷板等方式，使作用在管线上及周围土体上的荷载减弱，以减少土体的变形和管线的受力，达到保护管线的目的。

以上各种管线保护方案视现场具体情况具体实施。

1.2地上设施、周围建筑物的保护措施1、进场前，配合业主作好施工用地范围及场区范围内必须保存的树木、广告牌、管线、建筑物、构筑物的移交工作，并签署移交文件，做好原始记录。

2、在开挖土方前做好地上设施、周围建筑物的保护方案。

3、根据地上设施、周围建筑物的保护方案，在挖土前做好地上设施、周围建筑物的沉降观测预埋工作。

综合接地系统实施工艺1 总体要求1.1距接触网带电体5m范围以内的金属结构和设备应接入综合接地系统，对未采用综合接地系统的铁路，其金属结构和设备均应接地。

1.2采用综合接地系统的电气化铁路，距铁路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。

1.3 在综合接地系统中,建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Ω。

1.4 路外公共建筑物、公共电力系统、金属管线等设施,必须采取与铁路综合接地系统可靠的隔离或绝缘等措施。

1.5 接地装置应优先利用建筑物中的非预应力结构钢筋作为自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体.1.6 建筑物垂直接地体应均匀布置,间距不应小于其长度的两倍，接地体顶部埋深距地面不宜小于0.6m。

1.7 接地端子的设置应便于设备、设施就近接入综合接地系统和工程实施。

2 建筑物接地及等电位连接2。

1 建筑物防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值应按接入设备中要求的最小值确定。

2。

2 建筑物接地装置应优先利用其基础内的非预应力结构钢筋，并应满足下列要求：1 当基础采用础酸盐水泥和周围土壤的含水量不低于4%及基础的外表面无防腐层时，宜利用基础的钢筋作为接地装置。

2 接地体间及接地体与外引线间必须有可靠的电气连接.应将建筑物四周的混凝土基础内的主钢筋焊接连通，构成闭合的基础接地网，其网格尺寸应不大于5m（信号楼要求不大于3m）。

网格交叉处、与外引线或预埋连接板间的连接应焊接.2.3 信号楼（或中间站行车室）应在建筑物四周散水外大于1m处，埋设环形人工接地体，并与建筑物四角及每隔5~10m的基础接地网钢筋焊接一次，接地电阻不应于大于1Ω。

2。

4 变、配电所（包括室外的配电装置)的接地装置除利用自然接地体外,还应敷设以水平接地体为主的环形人工接地网。

其网孔尺寸通过计算确定，应满足发生单相接地时将接触电压和跨步电压聊到允许值的要求。
