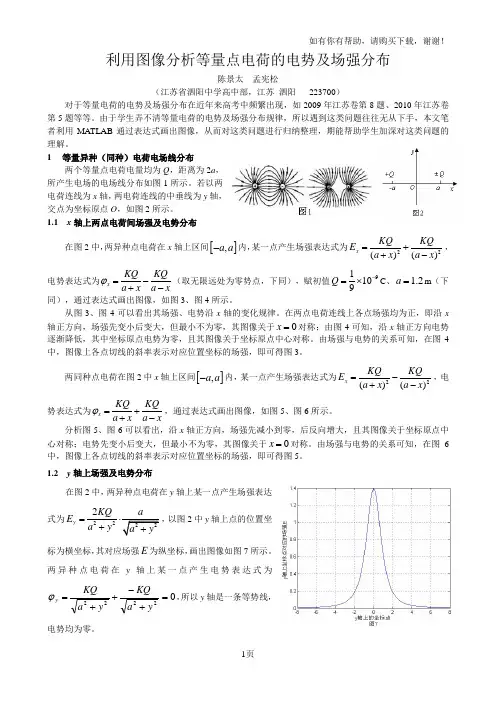

利用图像分析等量点电荷的电势及场强分布 陈景太 孟宪松（江苏省泗阳中学高中部，江苏 泗阳 223700）对于等量电荷的电势及场强分布在近年来高考中频繁出现，如2009年江苏卷第8题、2010年江苏卷第5题等等。
由于学生弄不清等量电荷的电势及场强分布规律，所以遇到这类问题往往无从下手，本文笔者利用MATLAB 通过表达式画出图像，从而对这类问题进行归纳整理，期能帮助学生加深对这类问题的理解。
1 等量异种（同种）电荷电场线分布两个等量点电荷电量均为Q ，距离为2a ，所产生电场的电场线分布如图1所示。
若以两电荷连线为x 轴，两电荷连线的中垂线为y 轴，交点为坐标原点O ，如图2所示。
1.1 x 轴上两点电荷间场强及电势分布在图2中，两异种点电荷在x 轴上区间[],a a -内，某一点产生场强表达式为22()()x KQ KQ E a x a x =++-，电势表达式为x KQ KQ a x a x ϕ=-+-（取无限远处为零势点，下同），赋初值91109Q -=⨯C 、 1.2a =m （下同），通过表达式画出图像，如图3、图4所示。
从图3、图4可以看出其场强、电势沿x 轴的变化规律。
在两点电荷连线上各点场强均为正，即沿x 轴正方向，场强先变小后变大，但最小不为零，其图像关于0x =对称；由图4可知，沿x 轴正方向电势逐渐降低，其中坐标原点电势为零，且其图像关于坐标原点中心对称。
由场强与电势的关系可知，在图4中，图像上各点切线的斜率表示对应位置坐标的场强，即可得图3。
两同种点电荷在图2中x 轴上区间[],a a -内，某一点产生场强表达式为22()()x KQ KQ E a x a x =-+-，电势表达式为x KQ KQ a x a xϕ=++-，通过表达式画出图像，如图5、图6所示。
分析图5、图6可以看出，沿x 轴正方向，场强先减小到零，后反向增大，且其图像关于坐标原点中心对称；电势先变小后变大，但最小不为零，其图像关于0x =对称。

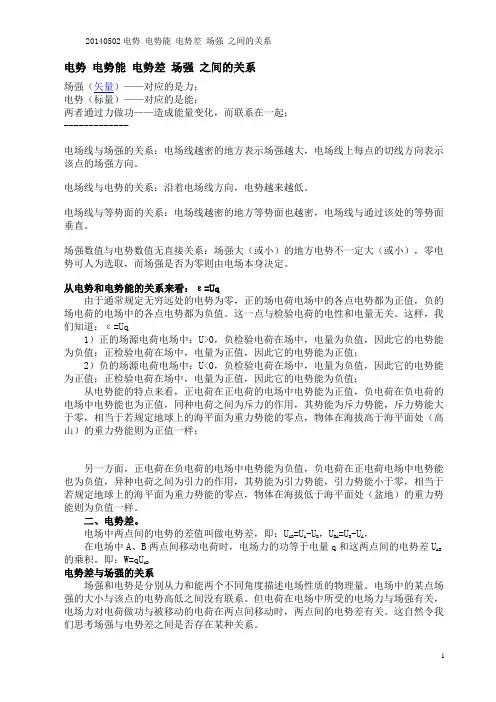

电势电势能电势差场强之间的关系场强（矢量）——对应的是力；电势（标量）——对应的是能；两者通过力做功——造成能量变化，而联系在一起；-------------电场线与场强的关系：电场线越密的地方表示场强越大，电场线上每点的切线方向表示该点的场强方向。
电场线与电势的关系：沿着电场线方向，电势越来越低。
电场线与等势面的关系：电场线越密的地方等势面也越密，电场线与通过该处的等势面垂直。
场强数值与电势数值无直接关系：场强大（或小）的地方电势不一定大（或小），零电势可人为选取，而场强是否为零则由电场本身决定。
从电势和电势能的关系来看：ε=Uq由于通常规定无穷远处的电势为零，正的场电荷电场中的各点电势都为正值，负的场电荷的电场中的各点电势都为负值。
这一点与检验电荷的电性和电量无关。
这样，我们知道：ε=Uq1）正的场源电荷电场中：U>0，负检验电荷在场中，电量为负值，因此它的电势能为负值；正检验电荷在场中，电量为正值，因此它的电势能为正值；2）负的场源电荷电场中：U<0，负检验电荷在场中，电量为负值，因此它的电势能为正值；正检验电荷在场中，电量为正值，因此它的电势能为负值；从电势能的特点来看，正电荷在正电荷的电场中电势能为正值，负电荷在负电荷的电场中电势能也为正值，同种电荷之间为斥力的作用，其势能为斥力势能，斥力势能大于零，相当于若规定地球上的海平面为重力势能的零点，物体在海拔高于海平面处（高山）的重力势能则为正值一样；另一方面，正电荷在负电荷的电场中电势能为负值，负电荷在正电荷电场中电势能也为负值，异种电荷之间为引力的作用，其势能为引力势能，引力势能小于零，相当于若规定地球上的海平面为重力势能的零点，物体在海拔低于海平面处（盆地）的重力势能则为负值一样。
二、电势差。
电场中两点间的电势的差值叫做电势差，即：UAB =UA-UB，UBA=UB-UA，在电场中A、B两点间移动电荷时，电场力的功等于电量q和这两点间的电势差UAB 的乘积。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最高，由中点至无穷远处逐渐降低至零。
等量异种点电荷电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线。
电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负。
连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。
电势由正电荷到负电荷逐渐降低，中点电势为零。
中垂线上场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，逐渐减小。
电势中垂面是一个等势面，电势为零（以无穷远处为零电势点，场强为零）（以无穷远处为零电势点，场强为零）注意：电场线、等势面的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最高，由中点至无穷远处逐渐降低至零。
等量异种点电荷电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线。
电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负。
连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。
电势由正电荷到负电荷逐渐降低，中点电势为零。
中垂线上场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，逐渐减小。
电势中垂面是一个等势面，电势为零（以无穷远处为零电势点，场强为零）（以无穷远处为零电势点，场强为零）注意：电场线、等势面的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
几种典型电场线分布示意图及场强电势特点表一、场强分布图点电荷的电场线等量异种点电荷电场线等量同种正电荷电场线二、列表比较下面均以无穷远处为零电势点，场强为零。
孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
等量同种正点电荷
注意：电场线、等势面的特点和电场线与等势面间的关系：
①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
②电场线互不相交，等势面也互不相交。
③电场线和等势面在相交处互相垂直。
④电场线的方向是电势降低的方向，而且是降低最快的方向。
⑤电场线密的地方等差等势面密；等差等势面密的地方电场线也密。
电容器动态变化的两类典型问题讨论
平行板电容器充电后，继续保持电容器两极板与电池两极相连接，若电容器的d 、S 、ε变化，将引起电容器的C 、Q 、U 、E 怎样变化：由于电容器始终连接在电池上，因此两板间的电压保持不变，可根据下列几式讨论C 、Q 、E 的变化情况
d
d U E d S kd SU CU Q d S kd S C 144∝=∝==∝= επεεπε 平行板电容器充电后，切断与电池的连接，若电容器的d 、S 、ε变化，将引起电容器的C 、Q 、U 、E 怎样变化：由于电容器充电后，切断与电池的连接，使电容器的带电量保持不变，可根据下列几式讨论C 、U 、E 的变化情况
S Q S kQ d kd
S Q Cd Q d S d S kdQ d kd d S kd S C εεππεεεππεεπε∝=⋅==∝=∝=44,4,4ＵＥ＝ ４ＳＱ ＣＱＵ＝。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最高，由中点至无穷远处逐渐降低至零。
等量异种点电荷电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线。
电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负。
连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。
电势由正电荷到负电荷逐渐降低，中点电势为零。
中垂线上场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，逐渐减小。
电势中垂面是一个等势面，电势为零。
等势面（1）定义：电场中电势相等的点构成的面（2）等势面的性质：①在同一等势面上各点电势相等，所以在同一等势面上移动电荷，电场力不做功②电场线跟等势面一定垂直，并且由电势高的等势面指向电势低的等势面。
③等势面越密，电场强度越大④等势面不相交，不相切（3）等势面的用途：由等势面描绘电场线，判断电场中电势的高低。
（4）几种电场的电场线及等势面①点电荷电场中的等势面：以点电荷为球心的一簇球面如图l所示。
②等量异种点电荷电场中的等势面：是两簇对称曲面，如图2所示。

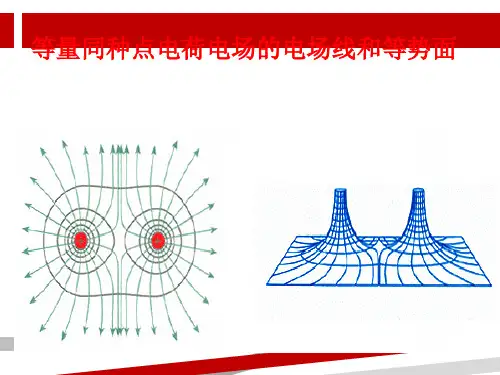

③等量同种点电荷电场中的等势面：是两簇对称曲面，如图3所示。
④匀强电场中的等势面是垂直于电场线的一簇平面，如图4所示。
⑤形状不规则的带电导体附近的电场线及等势面，如图5所示。
注意：带方向的线表示电场线，无方向的线表示等势面。
图中的等势“面”画成了线，即以“线”代“面”。

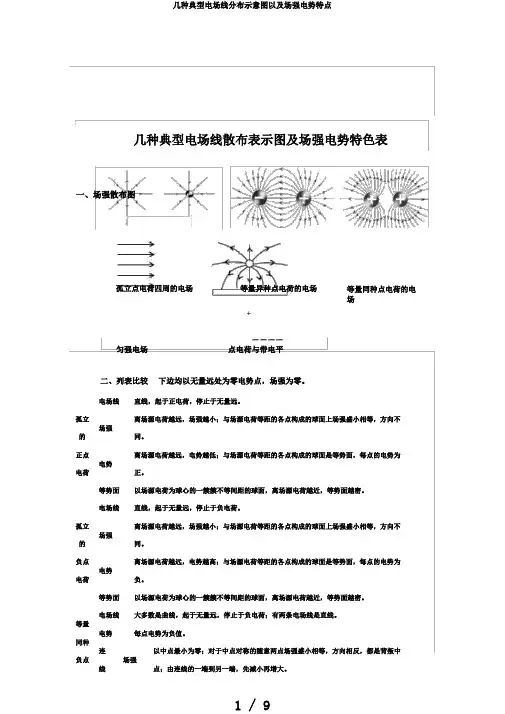

几种典型电场线散布表示图及场强电势特色表一、场强散布图孤立点电荷四周的电场等量异种点电荷的电场等量同种点电荷的电场+匀强电场－－－－点电荷与带电平二、列表比较下边均以无量远处为零电势点，场强为零。
电场线直线，起于正电荷，停止于无量远。
孤立离场源电荷越远，场强越小；与场源电荷等距的各点构成的球面上场强盛小相等，方向不场强的同。
正点离场源电荷越远，电势越低；与场源电荷等距的各点构成的球面是等势面，每点的电势为电势电荷正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
电场线直线，起于无量远，停止于负电荷。
孤立离场源电荷越远，场强越小；与场源电荷等距的各点构成的球面上场强盛小相等，方向不场强的同。
负点离场源电荷越远，电势越高；与场源电荷等距的各点构成的球面是等势面，每点的电势为电势电荷负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
电场线大多数是曲线，起于无量远，停止于负电荷；有两条电场线是直线。
等量电势每点电势为负值。
同种连以中点最小为零；对于中点对称的随意两点场强盛小相等，方向相反，都是背叛中负点场强线点；由连线的一端到另一端，先减小再增大。
电荷上电势由连线的一端到另一端先高升再降低，中点电势最高不为零。
中以中点最小为零；对于中点对称的随意两点场强盛小相等，方向相反，都沿着中垂场强垂线指向中点；由中点至无量远处，先增大再减小至零，必有一个地点场强最大。
线中点电势最低，由中点至无量远处渐渐高升至零。
电势上电场线大多数是曲线，起于正电荷，停止于无量远；有两条电场线是直线。
电势每点电势为正当。
连以中点最小为零；对于中点对称的随意两点场强盛小相等，方向相反，都是指向中等量场强线点；由连线的一端到另一端，先减小再增大。
同种上电势由连线的一端到另一端先降低再高升，中点电势最低不为零。
正点中以中点最小为零；对于中点对称的随意两点场强盛小相等，方向相反，都沿着中垂电荷场强垂线指向无量远处；由中点至无量远处，先增大再减小至零，必有一个地点场强最大。

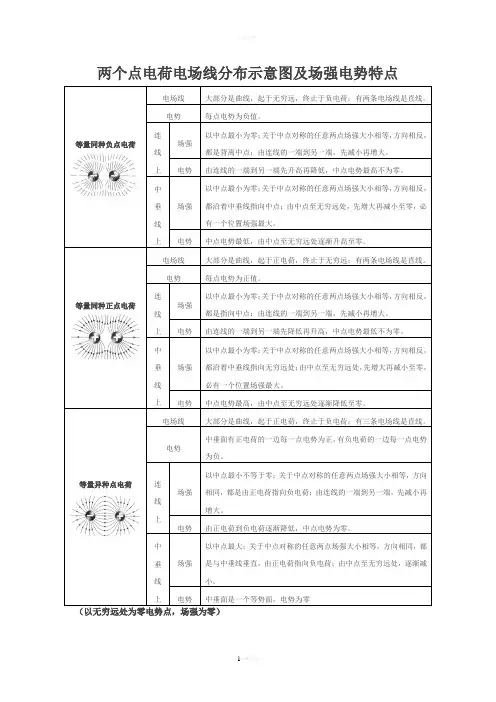

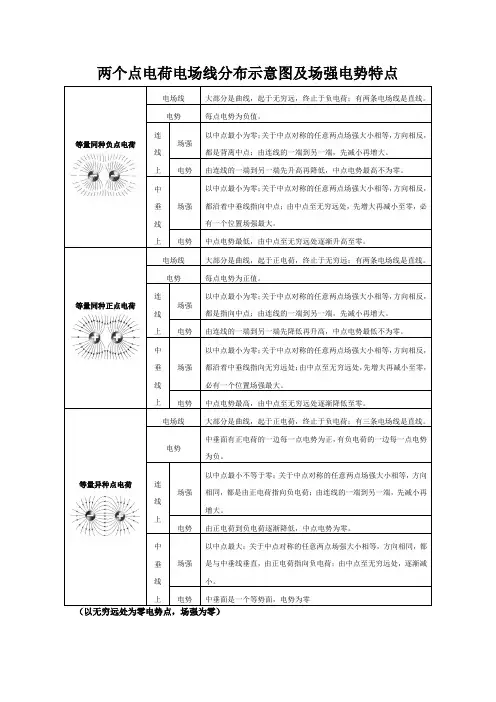

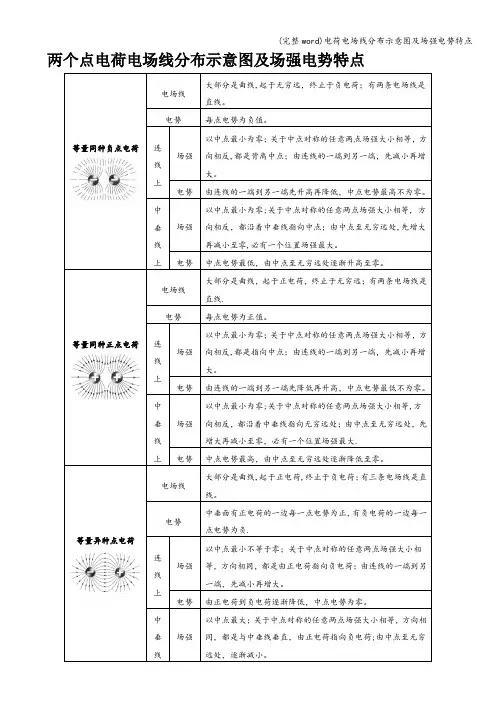

两个点电荷电场线分布示意图及场强电势特点等量同种负点电荷电场线大部分是曲线,起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反,都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零;关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处,先增大再减小至零,必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线.电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反,都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零;关于中点对称的任意两点场强大小相等,方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大.电势中点电势最高，由中点至无穷远处逐渐降低至零。
等量异种点电荷电场线大部分是曲线,起于正电荷,终止于负电荷；有三条电场线是直线。
电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负.连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。
电势由正电荷到负电荷逐渐降低，中点电势为零。
中垂线场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷;由中点至无穷远处，逐渐减小。
上电势中垂面是一个等势面,电势为零（以无穷远处为零电势点，场强为零)孤立点电荷电场线分布示意图及场强电势特点(以无穷远处为零电势点,场强为零） 注意：电场线、等势面的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小.②电场线互不相交,等势面也互不相交.③电场线和等势面在相交处互相垂直.④电场线的方向是电势降低的方向,而且是降低最快的方向。

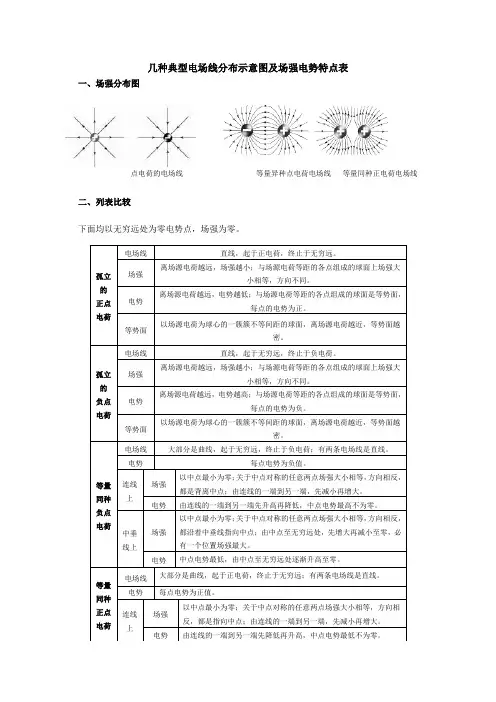

几种典型电场线分布示意图及场强电势特点表在教学中发现，学生对正负点电荷、等量异种点电荷、等量同种点电荷周围电场的场强和电势特点常容易混淆，通过列表比较方法，使学生对它们的场强及电势特点找出异同，一目了然。
一、场强分布图二、列表比较下面均以无穷远处为零电势点，场强为零。
孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。
场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
一、两个等量异种点电荷电场1．电场特征(1)两个等量异种点电荷电场电场线的特征是：电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线．如图16所示．图16(2)在两电荷连线上，连线的中点电场强度最小但是不等于零；连线上关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；图17由连线的一端到另一端，电场强度先减小再增大．以两电荷连线为x轴，关于x＝0对称分布的两个等量异种点电荷的E－x图象是关于E轴(纵轴)对称的U形图线，如图17所示．(3)在两电荷连线的中垂线上，电场强度以中点处最大；中垂线上关于中点对称的任意两点处场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，图18电场强度逐渐减小．以两电荷连线中垂线为y轴，关于y＝0对称分布的两个等量异种点电荷在中垂线上的E－y图象是关于E轴(纵轴)对称的形图线，如图18所示．2．电势特征(1)沿电场线，由正电荷到负电荷电势逐渐降低，其等势面如图19所示．若取无穷远处电势为零，在两电荷连线上的中点处电势为零．图19(2)中垂面是一个等势面，由于中垂面可以延伸到无限远处，所以若取无穷远处电势为零，则在中垂面上电势为零．(3)若将两电荷连线的中点作为坐标原点，两电荷连线作为x轴，则两个等量异种点电荷的电势φ随x变化的图象如图20所示．图20二、两个等量同种点电荷电场1．电场特征(1)电场线大部分是曲线，起于正电荷，终止于无穷远；只有两条电场线是直线．(如图22所示)图22(2)在两电荷连线上的中点电场强度最小为零；连线上关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，电场强度先减小到零再增大．(3)若以两电荷连线中点作为坐标原点，沿两电荷连线作为x轴建立直角坐标系，则关于坐标原点对称分布的两个等量同种点电荷在连线方向上的E－x图象是关于坐标原点对称的图线，两个等量正点电荷的E－x图象如图23所示的曲线．图23(4)在两等量同种电荷的连线中垂线上，以中点最小为零；中垂线上关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；在中垂线上由中点至无穷远处，电场强度先从零开始增大再减小至零，其间必有一个位置场强最大．若把中垂线作为y轴，沿中垂线方向的E－y图象大致如图24所示的曲线．图242．电势特征(1)两个等量正点电荷电场中各点电势均为正值，两个等量负点电荷电场中各点电势均为负值，两个等量正点电荷电场的等势面如图25所示．图25(2)在两个等量正点电荷连线上，由连线的一端到另一端电势先降低再升高，中点处电势最低但不为零，电势φ随x 变化的图象大致如图26所示．图26图27(3)在两个等量正点电荷连线的中垂线上中点处电势最高，由中点至无穷远处逐渐降低至零．若把中垂线作为y轴，沿中垂线方向的φ－y图象大致如图27所示的曲线．。
