笔记本电源适配器维修方法

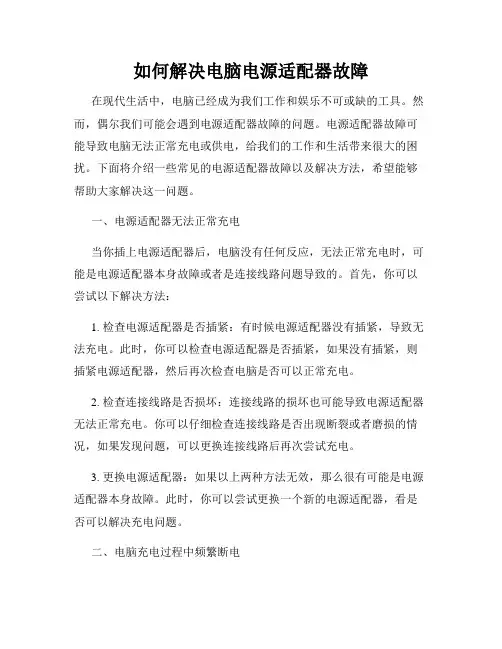

如何解决电脑电源适配器故障在现代生活中，电脑已经成为我们工作和娱乐不可或缺的工具。

然而，偶尔我们可能会遇到电源适配器故障的问题。

电源适配器故障可能导致电脑无法正常充电或供电，给我们的工作和生活带来很大的困扰。

下面将介绍一些常见的电源适配器故障以及解决方法，希望能够帮助大家解决这一问题。

一、电源适配器无法正常充电当你插上电源适配器后，电脑没有任何反应，无法正常充电时，可能是电源适配器本身故障或者是连接线路问题导致的。

首先，你可以尝试以下解决方法：1. 检查电源适配器是否插紧：有时候电源适配器没有插紧，导致无法充电。

此时，你可以检查电源适配器是否插紧，如果没有插紧，则插紧电源适配器，然后再次检查电脑是否可以正常充电。

2. 检查连接线路是否损坏：连接线路的损坏也可能导致电源适配器无法正常充电。

你可以仔细检查连接线路是否出现断裂或者磨损的情况，如果发现问题，可以更换连接线路后再次尝试充电。

3. 更换电源适配器：如果以上两种方法无效，那么很有可能是电源适配器本身故障。

此时，你可以尝试更换一个新的电源适配器，看是否可以解决充电问题。

二、电脑充电过程中频繁断电有时候，电源适配器连接电脑后，电脑在充电过程中会频繁出现断电的情况。

这可能是因为电源适配器供电不稳定或者是电脑电池老化等原因导致的。

以下是一些解决方法：1. 检查电源适配器插头：电源适配器插头的接触不良也可能导致电脑充电中断。

你可以检查一下电源适配器插头是否与电源插座完全接触，如果发现有问题，可以尝试插紧插头。

2. 清理电脑内部灰尘：电脑内部积累的灰尘可能导致电池接触不良，从而引起电脑充电中断。

你可以使用吹风机或者棉签等工具清理电脑内部的灰尘，确保电池接触良好。

3. 更换电脑电池：如果以上方法都无效，那么很有可能是电脑电池老化引起的充电中断问题。

此时，你可以尝试更换一个新的电脑电池，看看是否可以解决断电问题。

三、电脑显示电池未充电有时候，电脑连接电源适配器充电，但是显示电池未充电的情况。

电脑电源供应器故障排查与修复方法随着现代科技的发展，电脑已经成为我们生活和工作中不可或缺的一部分。

而电脑的正常运行离不开电源供应器的稳定供电。

然而，由于各种原因，电脑的电源供应器有时会出现故障，给我们带来不便。

本文将介绍一些常见的电源供应器故障排查和修复方法，希望能帮助大家解决相关问题。

一、电源无法启动当我们按下电脑电源开关后，如果电源无法启动，我们需要首先检查以下几点：1. 电源插头是否插紧：检查电源插头是否牢固地插在电源插座中。

有时插头松动或接触不良会导致电源无法启动。

2. 电源开关是否开启：检查电源开关是否被意外关闭，确保开关处于打开状态。

3. 电源线是否损坏：检查电源线是否有明显损坏或断裂现象。

如有问题，及时更换电源线。

4. 电源供应器是否工作：如果以上三点均无问题，很可能是电源供应器本身出现了故障。

此时，我们可以尝试使用替代的电源供应器进行替换，如果电源正常启动，则确认电源供应器需要维修或更换。

二、电源供应不稳在使用电脑时，有时我们会遇到电源供应不稳定的情况，可能表现为频繁的重启、电脑死机等。

这时我们可以按照以下步骤进行排查：1. 清除电源线和接口：首先，断开电源并清除电源线和接口上的灰尘和污垢。

清洁过程要轻柔，以免损坏电源线或接口。

2. 验证电源线连接：检查电源线连接是否牢固，并确保电源线与电源供应器和主板连接正常。

3. 检查电源供应器负载：如果电源供应不稳定，可能是由于超出负载造成的。

检查电源供应器是否能够满足所连接设备的功率需求，如有需要，更换功率更大的电源供应器。

4. 检查电源供应器温度：温度过高可能会导致电源供应不稳定。

确保电源供应器周围没有堆积过多的灰尘或物体，并保证它的通风良好。

5. 更新驱动程序：某些电脑硬件设备的驱动程序问题可能导致电源供应不稳定。

确保已经安装了最新的硬件驱动程序，如果有需要，可以尝试更新或重新安装相关驱动程序。

三、电源声响有时电源供应器会产生异常的声音，这可能是故障的信号。

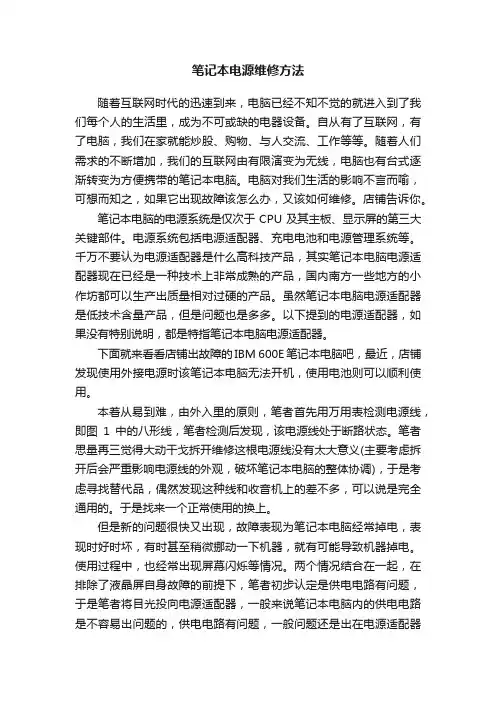

笔记本电源维修方法随着互联网时代的迅速到来，电脑已经不知不觉的就进入到了我们每个人的生活里，成为不可或缺的电器设备。

自从有了互联网，有了电脑，我们在家就能炒股、购物、与人交流、工作等等。

随着人们需求的不断增加，我们的互联网由有限演变为无线，电脑也有台式逐渐转变为方便携带的笔记本电脑。

电脑对我们生活的影响不言而喻，可想而知之，如果它出现故障该怎么办，又该如何维修。

店铺告诉你。

笔记本电脑的电源系统是仅次于CPU及其主板、显示屏的第三大关键部件。

电源系统包括电源适配器、充电电池和电源管理系统等。

千万不要认为电源适配器是什么高科技产品，其实笔记本电脑电源适配器现在已经是一种技术上非常成熟的产品，国内南方一些地方的小作坊都可以生产出质量相对过硬的产品。

虽然笔记本电脑电源适配器是低技术含量产品，但是问题也是多多。

以下提到的电源适配器，如果没有特别说明，都是特指笔记本电脑电源适配器。

下面就来看看店铺出故障的IBM 600E笔记本电脑吧，最近，店铺发现使用外接电源时该笔记本电脑无法开机，使用电池则可以顺利使用。

本着从易到难，由外入里的原则，笔者首先用万用表检测电源线，即图1中的八形线，笔者检测后发现，该电源线处于断路状态。

笔者思量再三觉得大动干戈拆开维修这根电源线没有太大意义(主要考虑拆开后会严重影响电源线的外观，破坏笔记本电脑的整体协调)，于是考虑寻找替代品，偶然发现这种线和收音机上的差不多，可以说是完全通用的。

于是找来一个正常使用的换上。

但是新的问题很快又出现，故障表现为笔记本电脑经常掉电，表现时好时坏，有时甚至稍微挪动一下机器，就有可能导致机器掉电。

使用过程中，也经常出现屏幕闪烁等情况。

两个情况结合在一起，在排除了液晶屏自身故障的前提下，笔者初步认定是供电电路有问题，于是笔者将目光投向电源适配器，一般来说笔记本电脑内的供电电路是不容易出问题的，供电电路有问题，一般问题还是出在电源适配器上。

笔记本电脑电池的拆卸步骤：1、先从笔记本电脑上将电池取下来。

拆修一只联想电源适配器，告诉你一个不为人知的秘密拆修一只联想20V4.5A（型号42T4428）的电源适配器，分享独门绝招。

这个电源是x067朋友送来的。

原来折腾修好了，想不到第二天又无缘无故的出现故障，没有电压输出。

先检查输出级是否正常。

在输出级接上实验可调的电源。

然后在光耦输出端接上万用表欧姆档。

再给输出端加上12V电压，而光耦输出端电阻为1.172兆欧（其实可以从19V开始就行了，这里把范围加大些，显示更直观）。

在输出端加上19.8V电压，光耦输出端电阻为1.18兆欧慢慢将电压升高，当电压升高到20.8V电压时，光耦输出端电阻为43.8欧，这个电压就是电源适配器的输出电压了。

慢慢将电压再升高，当电压升高到23.2V电压时，光耦输出端电阻为43.4欧，说明光耦已经达到饱和状态。

而这个方法，是不用分开检查TL431和光耦的，一步就解决次级是否正常。

另外，像这个没有TL43的，用了一块带稳压的运放就更加方便了。

因为没有这芯片的资料，换上一块新的芯片后，问题还是没有得到解决，只能在辅助电源端（变压器的某一绕组、一个二极管、一个电解电容组成，很容易找到的）加上17V的电压（我也是估计的，不敢加高电压了），结果这个贴片电容内部冒出火花了。

而元凶就是这个帖片电容，藏得太深太狡猾了。

找一只体积差不多的电容换上。

测量摸死管栅极有PMW脉冲，频率31.62KHZ，就说明电源起振了。

再接上220V交流电源，输出20.25V，可见电源正常了。

现在就开始折腾输出电压了，原来电压是20V的，要调整成24V的。

这个电源没有TL431、而这芯片也没有资料可查，只能分析电源的正负极与电阻的连接情况。

用一个250K的电位器，将电阻值调到100K左右，依次并到与电源正极连接的电阻上，结果发现，当并到这个49C的电阻上时，电压略微减小了。

所以这个就是取样上臂电阻了。

找几个阻值差不多的电阻，依次代换原来的电阻，换了三次后，终于把电压调到24.33V。

MacBook电源适配器问题解决方案随着科技的不断发展，MacBook电脑成为了许多人的首选。

然而，有时我们可能会遇到电源适配器的问题，例如插头松动、充电速度缓慢等。

在本文中，将为您介绍一些解决MacBook电源适配器问题的方法。

一、检查电源线连接首先，当您遇到电源适配器问题时，应该检查电源线是否与MacBook电脑连接牢固。

有时候，电源线可能会因为长时间使用或其他原因而松动。

您可以尝试重新插拔电源线，确保插头与MacBook之间的连接紧密。

二、清洁插头和接口有时候，MacBook电源适配器问题的原因可能是插头或接口上积累了灰尘或污垢，导致连接不良。

为了解决这个问题，您可以用棉签蘸取少量清洁剂，轻轻擦拭插头和接口，确保它们干净无尘。

但请注意，在清洁过程中要确保适配器和电源端口都是关机且断开电源的。

三、更换电源适配器如果以上方法仍然无法解决问题，那么可能是电源适配器本身存在故障。

在这种情况下，您可以考虑更换新的电源适配器。

购买新的适配器之前要确保与您的MacBook型号兼容，避免出现不匹配的情况。

四、注意电源适配器的使用环境有时，电源适配器问题可能与使用环境有关。

在使用MacBook时，建议选择干燥且通风良好的地方，避免在潮湿或多灰尘的环境中使用。

此外，强烈建议不要将电源适配器与其他电子设备放在一起，以免产生干扰或损坏。

五、升级操作系统和软件有时候，更新MacBook的操作系统和软件可能有助于解决电源适配器问题。

苹果公司不断更新操作系统以修复旧版本中的一些问题，并提供更好的兼容性。

因此，确保您的MacBook上安装了最新的操作系统和软件，可能会有助于解决电源适配器的问题。

总结：在本文中，我们介绍了五种解决MacBook电源适配器问题的方法。

首先，要确保电源线与MacBook牢固连接。

其次，要定期清洁插头和接口以防止灰尘和污垢堆积。

如果问题仍然存在，考虑更换新的电源适配器。

此外，使用环境也很重要，要选择干燥通风的地方使用MacBook，并避免与其他电子设备放置在一起。

近日修了几台戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REV A01.其标称输入电压为100~240V（50-60Hz）。

输出电压为直流19.5V,输出电流为3.34A,额定输出功率65W.戴尔Latitude、lnsipron系列笔记本电脑均可使用该电源适配器，社会保有量较大。

HA65NS02-00型电源适配器大量使用了表面安装器件，如图1所示。

由于元器件密度高、工作电压高、电流大，发生故障的几率较大。

若没有电路原理图维修相当困难。

这里给出根据实物绘出的电路原理图（见图2），浅析其工作原理，给出两个维修实例。

图2中：器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值（缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法）。

一、电路组成与主要元器件作用1.电磁干扰抑制电路与整流滤波电路L1、R1A、R1B、CX1、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路（EMI），用来抑制开关电源产生的电磁干扰；BDl和C1组成桥式全波整流滤波电路，为直流/直流变换电路提供平滑的直流电源（主电源）。

2.直流/直流变换电路集成电路IC1及外围元器件、功率场效应开关管Ql、开关变压器T1等构成直流/直流变换电路。

ICl 是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，一行为"1D07N25",一行为"5528".在查阅了大量资料后排除了NCPl207、LD7575等芯片，最终确认该芯片为富士电机（Fuji Electric）生产的FA5528.FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流仅1.4mA.该芯片额定工作频率60kHz,轻载时自动降低工作频率，图3是FA5528的内部电路框图。

电阻R5A、R5D、c5和D1构成消尖峰电路。

用来削除开关管导通与夹断时T1初级绕组产生的高压尖峰脉冲（用来保护开关管Q1）。

一台3842的笔记本电源适配器修理笔记——By feitian9000 一、故障主体HP笔记本电脑电源适配器，标称输出：18.5V，3.5A。

二、故障现象一台HP DV1000系列笔记本电脑，开机后不久电源告警，并自动关机，用电源适配器供电同样。

三、检查修理过程1、笔记本电脑开机后不久电源告警，估计应是随机电池电能不足，电池老化或未充进电。

先查电源适配器：电源适配器接电，适配器指示灯亮，应开始工作；接入笔记本电脑，电脑充电电源指示灯闪动，认为电源适配器供电正常。

2、电源适配器正常，判断应该是笔记本电池出了问题了。

取下电池后接电源适配器开机，电脑无法开机，接上电池后又可以开机，但同样要自停。

同时观察到笔记本电脑的散热风扇时转时停，遂认为是电脑上电源接口有问题。

3、试图拆解笔记本电脑检查接口和散热风扇电路，未能拆开，暴力拆解又怕拆坏，只得暂时从其他方法途径检查。

4、不断检查中，发现偶然一次运行关机后，电脑充电灯长亮了，摇动电源接口，观察是否会断开电源，结果摇动没有影响，充电灯保持长亮，推测电源接口处应该是没有脱焊故障。

取出电源插口，灯熄灭；再插上，灯又成为闪动。

确认笔记本电脑电池充电时应该是充电灯长亮，闪动应该是在不断尝试充电但因某些原因未能充电成功。

估计是电源适配器供电负载性能不良，造成带负荷（开始充电）电压降低所致。

5、检查电源适配器空载输出电压，约30余V，带100欧、50欧、27欧、10欧电阻做负载输出电压均在19V左右，应为正常，仅仅空载输出电压觉得偏高，但是一带负载能到正常电压，故认为电源适配器是正常的。

而不带适配器电脑能开机，电池应该有一定电压而且肯定没短路，充电电流过大引起适配器电压降低的可能性消除了，但是为什么笔记本电脑电池无法充电，原因在哪里理不出头绪了。

6、无奈，将电源适配器拆解，发现适配器是3842电路，采用了如图所示的保护电路（借用的其他电源局部图）。

然后在拆开的情况下进行检查测试。

联想笔记本电源适配器PA-1900-05维修实例（图）
2014年9月21日，维修联想电源适配器，外壳标注型号PA-1900-05，输出19V4.74A，内部主板标注型号kB94VO，故障为灯不亮、无输出。

老虎钳短接450V大电容放电操作，结果打火花并响声巨大，说明电容放电回路放电慢或没有放电，改用电烙铁电源插头接触电容正负极放电，未打火花，万用表测电压为零，放电成功。

静置2天后，大电容电压降低为80V，说明放电回来没有问题，是放电速度慢而已。

替换管理芯片3842，故障依旧。

使用CAD软件画出整个电路图并逐个检测原件，发现管理芯片供电脚连接电阻R11阻值色环标识为130K欧姆，实际测量为阻值无穷大，R11损坏，再测尖峰吸收电阻R10、电容C37正常，找到220K 欧姆电阻替换，确定无其他安全问题，远离人体，用重物压在电源适配器外壳上以防爆炸引发事故，通电测试，指示灯亮，输出电压正常，胶水固定外壳，静置晾干胶水。

附完整电路图：。

MacBook电池无法充电问题解决方案随着科技的不断发展，笔记本电脑已成为我们日常生活和工作中不可或缺的伴侣。

然而，有时候我们可能会遇到MacBook电池无法充电的问题，这不仅影响了我们的使用体验，还可能导致工作或学习的中断。

在本文中，我们将探讨一些常见的MacBook电池无法充电问题，并提供相应的解决方案。

一、电源适配器问题电源适配器是MacBook电池充电的关键组件，因此，当电源适配器出现问题时很可能导致电池无法正常充电。

以下是一些可能导致电源适配器故障的原因及解决方案：问题1：电源适配器插头松动解决方案：1. 检查电源适配器插头是否插紧到电源插座上。

2. 确保插头的连接口没有灰尘或物体阻塞，可用棉签轻轻清理。

3. 尝试用另一条电源适配器进行充电，如果仍无法充电，则可能是其他问题造成。

问题2：电源适配器线缆破损解决方案：1. 检查电源适配器线缆是否有明显的损坏，如断裂、磨损等。

2. 如果发现线缆破损，建议更换新的电源适配器线缆，避免安全隐患。

二、电池本身问题除了电源适配器故障外，MacBook电池本身也可能导致无法充电的问题。

以下是一些可能导致电池无法正常充电的原因及解决方案：问题1：电池老化解决方案：1. 插上电源适配器后，尝试重启MacBook。

2. 如果重启后仍无法充电，可以尝试重置电池管理系统。

方法是按住Shift + Control + Option + 电源键同时按下并释放，然后再按下电源键开机。

3. 如果仍然无法解决问题，可能需要更换电池。

问题2：电池连接问题解决方案：1. 关机并卸下电源适配器。

2. 打开MacBook底部的电池盖，轻轻拔下电池连接器。

3. 检查连接器是否有灰尘或脏物，如果有，可使用干净的软布轻轻清洁。

4. 将电池连接器重新插入插槽，并确保插入紧密。

5. 重新装上电池盖，连接电源适配器后尝试充电。

问题3：软件故障解决方案：1. 升级到最新的操作系统版本。

2. 重置系统管理控制器 (SMC)。

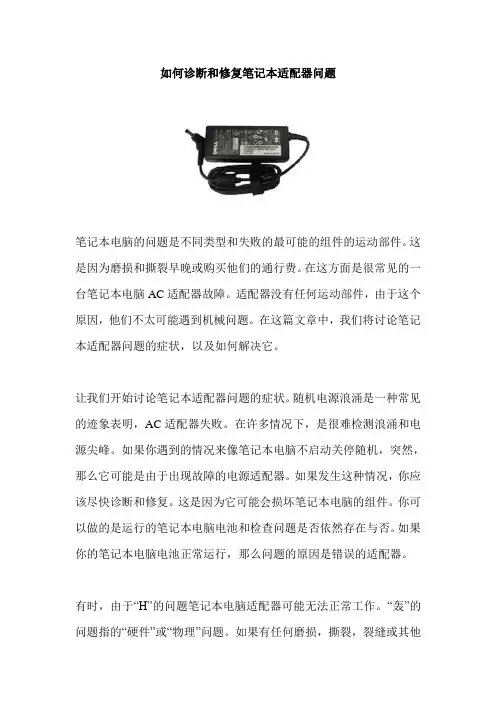

如何诊断和修复笔记本适配器问题笔记本电脑的问题是不同类型和失败的最可能的组件的运动部件。

这是因为磨损和撕裂早晚或购买他们的通行费。

在这方面是很常见的一台笔记本电脑AC适配器故障。

适配器没有任何运动部件，由于这个原因，他们不太可能遇到机械问题。

在这篇文章中，我们将讨论笔记本适配器问题的症状，以及如何解决它。

让我们开始讨论笔记本适配器问题的症状。

随机电源浪涌是一种常见的迹象表明，AC适配器失败。

在许多情况下，是很难检测浪涌和电源尖峰。

如果你遇到的情况来像笔记本电脑不启动关停随机，突然，那么它可能是由于出现故障的电源适配器。

如果发生这种情况，你应该尽快诊断和修复。

这是因为它可能会损坏笔记本电脑的组件。

你可以做的是运行的笔记本电脑电池和检查问题是否依然存在与否。

如果你的笔记本电脑电池正常运行，那么问题的原因是错误的适配器。

有时，由于“H”的问题笔记本电脑适配器可能无法正常工作。

“轰”的问题指的“硬件”或“物理”问题。

如果有任何磨损，撕裂，裂缝或其他生理上的缺陷，在笔记本适配器变压器，它可能会造成问题。

适配器电缆磨损或撕裂，也可能是原因。

请记住，有可能是断电源适配器由于火灾的危险。

在这方面最好的解决办法是更换整个适配器。

你可以咨询在线电脑维修公司的技术支持。

有许多这样的服务供应商提供圆时钟援助，用于修复这些类型的问题，给计算机用户。

如果笔记本电脑适配器有一些故障，它可能无法充电的笔记本电池。

甚至，它可以减少电池的有效的电池寿命。

电涌创建一个错误的适配器可能会使电池充电不均，这也是非常有害的电池。

如果您发现该电池正在充电，但不能长期运行的面糊，它可能是电池故障的结果。

另一方面，如果你发现笔记本电脑的电池不充电，它是适配器出现故障的问题。

本文由电脑配置知识/原创贡献，装载的朋友保留出处，谢谢！。

戴尔笔记本电脑电源适配器电路原理浅析与维修_下_电子报/2019年/3月/21日/第009版维修资料戴尔笔记本电脑电源适配器电路原理浅析与维修(下)河南李群河(上接第10期本版)二、维修实例[例1]接上220V市电瞬间，电源插头与插座间没有电火花，适配器指示灯不亮。

分析与检修:由于开关电源加电瞬间，主电源滤波电容C1充电和开关管导通时主电源工作电流较大，电源插头与插座间会产生电火花。

无此现象，说明市电未加到开关电源电路，初步判定交流电源线断路或保险丝熔断。

首先，用电表检测交流电源线:轻轻弯曲交流电源线关键部位，未见异常，故障范围被圈定到适配器内部。

用刀片或锯条小心拆开适配器外壳，检查发现立式保险丝F1熔断、主电源滤波电容C1鼓包，测量C1两端电阻未见短路性故障。

折下C1用LCR数字电桥检测，证实其已失效(C=0:237nF,Q=0.34)。

更换主滤波电容器C1，用3A/250V玻璃管保险替换立式熔断器后，通电试机，只听“砰”的一声，保险管炸裂，将周边器件熏得漆黑，进一步检查发现全桥BDl对臂两只二极管已击穿。

用酒精棉球擦拭周边器件，用KBP306替换BDl(KBP206)，再次更换上一只套有热缩管的玻璃管保险丝后，适配器恢复正常。

经验与教训:(1)开关电源保险丝熔断，通常伴有元器件击穿短路性故障，未查明前不要急于通电试机；(2)使用玻璃管保险丝时最好套上一段热缩管，这样可以防止保险管炸裂伤人或将周边器件熏黑。

I例2]戴尔Inspiron 1420附带的HA65S2-00电源适配器接上220V市电瞬间，电源插头与插座间有电火花产生，适配器无直流输出，指示灯不亮。

.分析与检修:由于开关电源加电瞬间，电源插头与插座间有电火花产生，说明开关变压器初级侧的整流滤波电路、开关管等状态正常，故障可能是脉宽调制控制芯片未启动或者某种原因致使芯片内部保护电路动作切断输出。

打开外壳，静态检查脉宽调制控制芯片启动电路的D2和R1，未见异常。

电源适配器的维修步骤与⽅法电源适配器也就是⼤家常说的外置电源，这种外置电源⽬前应⽤的范围⾮常⼴泛。

⼩⾄⼿机，笔记本等。

⼤⾄电动车，电动汽车等。

在使⽤的过程中，肯定会出现故障等问题。

但是很多⼈都不知道基本的维修⽅法，永乐通⼿机充电器今天就教⼤家电源适配器的维修步骤与⽅法：⾸先我们要检查是哪⾥出了问题，如果是线路故障：包括电源线损坏不通电、接触⼝氧化接触不良等情况。

重点检查要输⼊线、输出线是否通电。

若是线路故障，可通过更换电源线等⽅式来解决。

如果是保险烧坏或炸掉，主要检查整流桥、各⼆极管、开关管以及300伏上的⼤滤波电容等部位。

导致保险烧、发⿊，也可能是抗⼲扰电路出问题引起。

尤其要注意的是：因开关管击穿导致保险烧，通常会烧坏电源控制芯⽚和电流检测电阻。

热敏电阻也很容易和保险⼀起被烧坏。

如果是元件问题，由于现在的电源适配器已经⼤量采⽤贴⽚元件，⼀旦元件出了问题，维修的难度就更加⼤了。

电源适配器的功率也是⼀天⼀天增⼤，这样对电⼦元件的考验越来越⼤，如果，电源适配器采⽤的电⼦元件质量不过关、PCB 布线不当，就很有可能加⼤故障概率。

观测电脑的指⽰灯变化：如果你插上电源适配器后，你可以看到充电的指⽰灯时亮时灭，有时间⼀直不灭，则是笔记本⾥⾯那个电源适配器接⼝有问题，⼀般可能⾥⾯线断了，电路板⽼化，焊接掉落等原因。

此称为虚焊现象。

这种情况只有叫专业⼈事修理。

这些就是电源适配器的维修步骤与⽅法，有需要的朋友们还是可以多了解关于电源适配器的维修步骤与⽅法的，以后如果遇到故障或问题就可以⾃⼰快速排查并解决。

深圳永乐通电⼦公司专业⼿机充电器⼚家，10年专注充电器产品研发，提供⼿机充电器、电池充电器，电动车充电器、车载充电器、电源适配器⽣产。

修理笔记本电脑电源适配器我有绝招《中国电脑教育报》今年第38-39期“经验交流”栏目为大家介绍了笔记本电脑电源适配器的原理，这次，我们再为大家介绍几个笔记本电脑电源适配器的维修实例，希望对大家有所帮助。

电源适配器比较常见的故障是无低压直流电输出、输出电压不稳定或偏差较大以及内部有较响的“吱吱”工作噪声等，其中以无电压输出最为常见。

例1：一台IBM笔记本电脑在使用中，因380V的动力线掉落上220V的民用照明线上，致使电源适配器烧坏无电压输出。

检修过程：这块IBM电源适配器的输入端电压范围为100V~240V，超过240V的电压将有可能烧坏适配器。

打开适配器外壳后，发现保险丝已熔断，压敏电阻R1（图1为适配器简要原理图）也已烧焦，其中一个引脚被烧断。

拆下压敏电阻，换上同规格的保险丝，用万用表测量电路无明显短路现象，给适配器接上电源想做进一般检查，竟意外地发现适配器已正常工作。

看来IBM电源适配器中的保护电路还是比较完善的。

如果手头没有相同规格的压敏电阻，可以暂时不安装，不过这仅限于应急使用，等购买到了压敏电阻后应及时安装，因为如果再次遭遇此类高压窜入事件的话，就起不到应有的保护功能了，届时电路中的元件有可能被大量烧坏。

图1要把拆开的电源适配器外壳复原，我们可以借助环氧树脂胶来粘合，如果没有环氧树脂胶，也可以用黑色的电工胶带在适配器外壳上缠绕几圈来解决（图2）。

图2例2：一台IBM T23笔记本电脑在插着交流电使用时，突然自动切换为电池工作模式，检查电源插头接触良好，电源适配器与主机之间也连接正常，判定电源适配器已损坏。

检修过程：用万用表测量电源适配器输出端，发现没有电压输出。

拆开电源适配器后，发现大功率整流桥附近的电路板上有烧焦的痕迹。

把适配器接上电源，按照开关电源的检修步骤，首先用万用表测量输入端电压，为正常的交流220V；第二步测A点（即开关大功率管Q1的C极，见图7）的电压，实测为0V，再测B点（滤波电容C1正极端）电压也为0V（正常的话应该有310V左右的直流电压），说明整流回路有故障；接着测得C、D两点之间（压敏电阻R1两端的电压，正常应为交流220V）的电压也为0V，检查保险丝F1（图3）发现已熔断。

市场调研发现有些消费者买了笔记本电源适配器，发现笔记本电源适配器使用时较烫，笔记本电源适配器在使用时发热正常吗？笔记本电源适配器使用时发烫的原因是什么？笔记本电源适配器在使用时发热的原因及解决办法其实这是正常的，它要工作，要转换输出电，就会要消耗能量，就会有一部分变成热能!同时也要看你是否装上了电池，或者电池是否正常等等。

笔记本电源适配器其实是一个高精密、高效率的开关型稳压电源，其作用是把220v的交流市电转换为低压直流电，为笔记本电脑的正常工作提供稳定的电力，它甚至被称为笔记本电脑的“动力之源”。

笔记本电源适配器有关问题与解答。

如：1、问：为什么一模一样的机器，别人的笔记本电源适配器温温的，我的总是很烫?先不要怀疑你的笔记本电源适配器有问题，先看看你的本本在干什么，是不是像上面说的两块usb硬盘，cpu全速运转，硬盘疯狂读写，光驱全速读盘，同时给电池充电，大声放着音乐，屏幕亮度最大，无线网卡一直在侦测信号等等，善用电源管理，根据任务合理调整本本的工作状态是很重要的。

很多人不喜欢用电源管理，我甚至看到很多朋友在安装了电源管理软件之后不希望任何一种管理模式被启用，那还装他干什么?不会是只想看看电池还剩余百分之多少吧?2、问：我装着电池直插电源的时候笔记本电源适配器不太烫，但不装电池的时候一会就烫死了正常吗?为什么?我装着电池直插电源的时候电源适配器不太烫，但不装电池的时候一会就烫死了正常吗?为什么装电池的时候，笔记本电源适配器给电池充电，通过电池带动本本，电池是媒介。

把电池去掉之后。

就变成适配器直接启动本本。

充电和直插是不同概念的。

充电的时候你应该看看电池热不热? 这是属于正常的。

放心用吧。

我最近刚刚买了台笔记本电脑，我在用的时候发现笔记本电源适配器好烫啊可是我只用了30分钟左右就好烫啊请问是电脑问题还是都是这样的从理论上来说是正常的本身电源适配器就没有很好的散热功能，而他内部是一个超大的电感构成是电流传输的必经途径盒子是封闭的外加现在是夏天，如果你热度不超过你手的接受能力那都是正常的，相信我没有错，你电脑和电源适配器都正常本人自己从事笔记本维修已经多年了~~ 由于笔记本电源适配器的内部是一个工作在高电压、大电流状态下的开关电源，工作负荷比较重，而且是全封闭结构，外壳上没有散热孔，内部也无风扇来辅助散热，因而笔记本电源适配器在工作时内部温度都很高。

笔记本电源适配器原理与检修笔记本电脑电源适配器消耗功率一般可达30-90W，发热较高。

用KA3842控制芯片的一种典型的电路为例。

一、工作原理适配器是将220V交流电压转变为19V的直流电压，输出电流为3A。

220V交流电压经D2整流，C1滤波得到300V直流电压。

该电压一路经开关变压器T1的1、2脚绕组加到场效应开关管Q1（K2543）的D极，另一路经R4降压后得到约17V启动电压给ICI(KA3842)⑦脚供电，并从ICl内部基准电压发生器产生5V基准电压从第⑧脚输出。

此时其内部振荡器起振，从第⑥脚输出调宽脉冲(PWM)，驱动开关管Q1，使其工作在开关状态。

Q1的D极输出电流在开关变压器Tl初级绕组上产生感应电压，经磁芯耦合到T1次级，在次级⑤、⑥脚绕组上产生的感应电压经肖特基二极管Q2、电容C4整流滤波后得到19V直流电压输出。

为保证输出电压稳定，输出端由R13、R14对19V输出电压进行误差取样，取样电压由三端可调分流基准IC3(TL431)进行比较和误差放大，再驱动光电耦合器IC2(PC817)，将误差电压耦合放大后送到IC1(KA3842)第①脚内部，通过内部PWM电路改变第⑥脚输出脉冲的宽度，使Q1的开关时间发生改变，从而达到调整输出电压的目的。

经过这样一个反馈控制过程后，最终使输出电压稳定在19V上。

该电路中还设有几路过压过流保护：开关变压器初级绕组第③、④脚的感应电压经D4、C2整流滤波后得到约17V电压送至IC1第⑦脚，用以维持ICI 正常工作(300V电压经R4降压供给⑦脚的电压因电流较小只作为启动电压)。

当某种原因引起输出电压升高时，该路电压也将升高，当该电压升高至22V以上时，稳压二极管Dl将反向击穿，导致IC1第③脚过流保护端的电压升高至lV 以上，此时IC内部将关断第⑥脚的脉冲输出，使电路停止工作，达到过压保护的目的。

当某种原因使开关管Q1电流过大时，Q1的S极所接过流取样电阻R8两端电压将升高，当该电压升高至使ICl第(3)脚电压高于1V时，也将切断ICl第⑥脚输出．起到过流保护作用。

联想笔记本电脑电源适配器原理分析与检修(总3页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除该电源适配器（型号为92P1107），输入电压为交流1OOV~240V市电；输出直流20V；最大输出功率有90W和65W两种。

其核心控制芯片为贴片式脉宽调制集成电路(3843)，该芯片内含振荡器、脉宽调制比较器、逻辑控制器；具有过流、欠压等保护控制功能；工作电压为7V～34V；最高工作频率可达500MHz；启动电流仅需1mA。

该芯片的各引脚功能如下：①脚是内部误差放大器的输出端。

②脚是反馈电压输入端，作为内部误差放大器的反相输入端，与同相输入端的基准电压(+进行比较，产生误差控制电压，控制脉冲宽度。

③脚为过流检测输入端，当该脚的电压高于1V时，禁止驱动脉冲的输出。

④脚为RT/CT定时电阻和电容的公共接入端，用于产生锯齿振荡波。

⑤脚为接地端。

⑥脚为脉宽调制信号输出端。

⑦脚为工作电压输入端(7V>Vi≤34V)。

⑧脚为内部基准电压（VREF=5V）输出端。

根据实物绘制了其电路原理图如附图所示。

经比较，两种输出功率的电原理图完全相同，只是过流保护电路取样电阻R20～R23的取值以及20V直流电压输出滤波电容C11及C12的容量有所不同。

一、整流滤波电路交流市电经1A保险管F1及电容C1进入整流电路，BD1全桥整流后，经主滤波电容C7滤波，在C7两端得到约300V的直流电压，作为适配器的工作电压。

该适配器的输入电路只有一个高频滤波电容C1进行简单的滤波处理，因此对外部电磁脉冲的抗干扰能力和防止自身的高频电磁信号向外辐射的能力较弱。

二、启动与稳压电路由整流滤波电路产生的300V电压：一路经开关变压器T1的初级①~②绕组加到功率开关管Q1(FS5KM)的漏极；另一路经启动电阻R3～R6并联串联后加到U1(3843)的⑦脚，作为主控制芯片(3843)的启动电压。

电子报/2010年/3月/7日/第009版维修资料戴尔笔记本电脑电源适配器电路原理浅析与维修(上)河南李群河近日修了几台戴尔笔记本电脑PA-12系列HA65NS2-00型电源适配器，版本号REV A01。

其标称输入电压为100～240V(50～60Hz)，输出电压为直流19.5V，输出电流为3.34A，额定输出功率65W。

戴尔Latitude、Insipron系列笔记本电脑均可使用该电源适配器，社会保有量较大。

HA65NS02-00型电源适配器大量使用了表面安装器件，如图1所示。

由于元器件密度高、工作电压高、电流大，发生故障的几率较大，若没有电路原理图维修相当困难。

这里给出根据实物绘出的电路原理图(见图2)，浅析其工作原理，给出两个维修实例。

图2中:器件编号与实物一致，贴片电容未标注容量，电阻R12和R18阻值为实测值(缺省标注数值的电阻单位为欧姆，缺省标注数值的电容单位为微法)。

一、电路组成与主要元器件作用1.电磁干扰抑制电路与整流滤波电路L1、R1A、RIB、CX1、L2组成差模和共模低通滤波器，通常称作电磁干扰抑制电路(EMI)，用来抑制开关电源产生的电磁干扰；BD1和C1组成桥式全波整流滤波电路，为直流/直流变换电路提供平滑的直流电源(主电源)。

2.直流/直流变换电路集成电路IC1及外围元器件、功率场效应开关管Q1、开关变压器T1等构成直流/直流变换电路。

IC1是HA65NS02-00电源适配器的核心器件，采用SOP-8封装，顶部有两行标记，一行为“1D07N25”，一行为“5528”。

在查阅了大量资料后排除了NCPl207、LD7575等芯片，最终确认该芯片为富士电机(FujiElectric)生产的FA5528。

FA5528是采用CMOS制程的电流模式脉宽调制控制芯片，典型工作电流仅1.4mA。

该芯片额定工作频率60kHz，轻载时自动降低工作频率，图3是FA5528的内部电路框图。

电阻R5A～R5D、C5和D1构成消尖峰电路，用来削除开关管导通与夹断时T1初级绕组产生的高压尖峰脉冲(用来保护开关管Q1)。

笔记本电源适配器常见问题故障有什么？怎么解决？笔记本电源适配器是笔记本电脑正常工作的基础，如果笔记本电源适配器出现问题，电池就不能正常充电，接口还会出现接触不良的情况。

如果遇道这种情况要怎么搞定呢?下面小编给大家介绍一下笔记本电源适配器常见问题检测与解决方法。

一、笔记本电源适配器检测：1、首先可通过轻摇电源接头或电池，查看是否接触良好，如不正常，尝试重新安装电源适配器或电池。

可能出现的问题情况为电源接头变形或电池触点弹性下降。

2、如果电源或电池接头良好，可用万用表测电源适配器或电池的输出电压，主要查看输出电压是否稳定，以及实际输出电压值与电源标称电压是否吻合，如果输出不稳定或实际输出电压与产品标称相差悬殊，则需更换破坏的电源适配器或电池。

3、如以上检测步骤均显示正常，则可推断问题在笔记本电源板或主板上，此处需打开笔记本电脑外壳，并检查电源板与主板是否接触良好。

4、如果电源板和电池均接触良好，则用DIY普遍运用的替换法检查电源板是否正常，如不正常，更换即可。

5、如通过以上方式确认电源板、电池均正常，则可推断是笔记本主板或其他主部件破坏(如开机电路问题)，此时可维修或更换主板。

二、笔记本电源适配器问题的解决方法1、检查电源适配器指标灯，如果指示灯亮，一般认为从电源到适配器之间没有问题，必须保证是指示灯本身没坏。

2、检查电源适配器到电脑之间的有没有电。

这个可以通过笔记本的指示灯显示，有电源充到笔记本的时候，那个充电指示灯会亮。

否则不会亮。

或者找一个同品牌同型号的电源适配器替换试试。

3、观测电脑的指示灯变化。

如果你插上电源适配器后，你可以看到充电的指示灯是亮是灭，判断出电源适配器是否完好，如果接口有问题，一般可能里面线断了，电路板老化，焊接掉落等原因。

此称为虚焊现象。

这种情况只有叫专业人士修理了。

三、笔记本电源适配器常见问题：1、都是同样标称电压的电源，输出电流不一样，能不能用在同一台本本上?基本的原则是大标称电流的电源可以代替小标称电流的电源。
