箱梁短线法节段预制及架设施工工艺图文，只能帮你到这了
筑龙路桥编辑整理自筑龙资料馆
版权归原作者所有
转载请注明
节段箱梁预制
施工流程：
侧模、端模首次安装→吊入底板→匹配梁段定位→胎模上绑扎钢筋、波纹管、预埋件安装→模板打磨、刷油→钢筋骨架吊装入模→入内模→砼浇筑、养护→拆模、将匹配梁提至存梁区→新浇梁段拖至匹配梁位置→进行下一循环施工。
模板首次安装
匹配梁就位
模板打磨
钢筋绑扎
钢筋骨架吊装入模
内模安装
砼浇筑
覆盖、洒水养护
拖开匹配梁段
节段箱梁架设
1节段箱梁拼装
悬拼架设
过孔合拢
架设
20#块架设
322#块架设
4T构悬拼施工
5边跨悬挂施工
6合拢段施工
7架桥机过孔位移控制方案
8横系梁施工。
预制箱梁施工工艺一、钢筋绑扎：Q)钢筋的制作与绑扎。
钢筋在模架上进行绑扎，整体吊装就位。
注意防撞护栏钢筋预先埋入。
(2)与波纹管等相互干扰的钢筋不得切断，应采取合理措施避开。
(3)预制空心板梁绞缝钢筋安装应确保其密贴模板，并有效固定，确保混凝土拆模完毕后能够立即人工凿出，禁止大范围破坏混凝土。
(4)钢筋绑扎、安装时应准确定位，伸缩缝及防撞护栏预埋筋、桥面板钢筋应使用钢筋定位辅助措施进行定位；横隔板钢筋应使用定位架安装,确保高低、间距一致，符合设计要求。
螺旋筋必须紧贴锚垫板并使波纹管居中。
二、模板的安装：Q)梁(板)模板外模、内膜采用整体式定型组合钢模板,端模根据角度、长度不同做成定型组合钢模,模板使用前进行试拼装,合格后才能使用。
(2)模板拼装前涂好脱模剂，脱模剂必须不污染混凝土表面。
(3)安装从底模台座一端开始，模板接缝粘贴双面胶条并用螺栓压紧。
外模必须安装牢固，线条顺直。
芯模采用同标号预制混凝土支撑柱固定，禁止使用钢筋。
(4)负弯矩齿板的定型模板厚度不小于IOmm.三、波纹管的安装：Q)波纹管在安装前应通过检查，确保不变形、渗漏现象。
负弯矩波纹管采用镀锌波纹管。
(2)波纹管的连接，采用大一号同型波纹管做接头管，接头管长30cm o波纹管接头及锚垫板喇叭管接头处用密封胶带封口。
四、锚具安装：Q)锚具出厂时附带本批产品出厂检验证书。
(2)在锚垫板上，采用适当定位措施，保证锚环与孔道的同心度。
五.钢绞线：Q)预应力钢绞线在现场根据计算下料长度用砂轮切割机切割切割前用黑色胶布将切割部位缠紧，防止切割时〃炸头〃，禁止采用气焊和电焊。
(2)将切好的钢绞线编束，并每隔1.5—2.0m用绑丝绑扎。
(3)钢绞线应随用随下料，防止因存放时间过长锈蚀，不得出现死弯。
六、混凝土的浇筑和拆模Q)在钢筋、模板、预埋件、预应力孔道、混凝土保护层厚度等检查合格后才能浇筑混凝土。
(2)在浇筑前检查施工机具的完好性及各种设施的安全性是否达到安规定要求；振捣器是否正常工作。
一、施工方法及工艺流程1.1、工艺原理及工艺流程箱形梁的预制是在现场制作的专用胎模上立式预制；首先在胎模上绑扎加工成形的钢筋骨架，设置用于形成预应力筋孔道的波纹管，然后安装梁体的专用钢模板，浇筑混凝土并进行养护，待混凝土达到一定强度后，拆除侧模板，并继续养护，当混凝土强度达到设计要求后进行预应力穿索，并按顺序对预应力筋进行张拉、锚固，然后进行灌浆和封锚等工序，完成梁体的预制。
1.2、制梁台座设置25m箱梁底座两端扩大基础为300*300*50cm并安装两层钢筋网片（因箱梁张拉后承受集中力），中段浇筑20㎝厚C25基础砼并安装4根Φ12通长钢筋。
25m箱梁底座设定长度25.4m，底座纵横向间距按照场站设计图布置, 底座高于场地硬化砼面38cm(含钢面板厚度)。
承力混凝土座设定尺寸为92.5*50*30cm，间隔空距50cm便于穿锁脚对拉螺杆及内模上浮拉杆。
箱梁底座按二次抛物线计算反拱值。
检查调整预埋角钢线型、宽度、焊接点、各控制点反拱值，符合要求后焊接钢筋剪刀撑及平撑。
底座墩四周侧及两端安装模板，距梁端间距60—110cm处设置可拆卸钢面板，便于穿吊装钢絲绳。
模板加固后浇筑C30底座砼，砼面要抹平收浆，砼达到一定强度时用手持打磨机将砼面磨平，并用直尺检查。
最后将厂家加工的钢面板按编号焊结在底座墩预埋角钢上，钢面拼结后用原子粉调合固化剂清理接缝，底座两边用强力胶粘贴4mm止浆橡胶带。
1.3、预制小箱梁模板安装1.3.1、介于钢筋骨架整体吊装入模工艺，预制小箱梁侧模板提前与底模进行安装连接工艺，利用10t龙门吊进行节段安装与底模连接，减少了钢筋入模后再安装侧模造成局部位置模板接缝不严密、错台等现象难以调整，保证了梁体外形外观质量。
1.3.2、在设置底模时，用5号槽钢作为台座包边，角钢槽口向内，用橡胶止浆片粘贴，利用侧模紧贴止浆片有效止浆，保证了梁体下倒角的外形外观质量。
侧模通过台座基础空隙处进行对拉，保证梁体结构尺寸。
预应力箱梁预制施工工艺预应力箱梁是桥梁工程中常用的一种结构形式，具有承载能力强、跨越能力大、施工速度快等优点。
下面将详细介绍预应力箱梁预制的施工工艺。
一、施工准备1、场地建设选择合适的预制场地，场地应平整、坚实，排水良好。
根据预制箱梁的数量和尺寸，合理规划预制台座的布置，并设置龙门吊等吊运设备的行走轨道。
2、材料准备准备好预制箱梁所需的各种材料，包括水泥、砂、石、钢筋、预应力钢绞线等。
材料应符合设计要求和相关标准，且经过检验合格后方可使用。
3、模板制作制作箱梁的模板，包括外模和内模。
模板应具有足够的强度、刚度和稳定性，表面平整光滑，尺寸准确，以保证箱梁的外观质量和尺寸精度。
4、技术准备熟悉施工图纸和相关技术规范，制定详细的施工方案和施工工艺流程，对施工人员进行技术交底和培训。
二、钢筋加工与安装1、钢筋加工根据设计图纸，对钢筋进行下料、弯曲、焊接等加工。
钢筋的加工尺寸应符合设计要求，焊接质量应符合相关标准。
2、钢筋安装在预制台座上先安装底板和腹板钢筋，然后安装内模，最后安装顶板钢筋。
钢筋的安装位置应准确，间距应符合设计要求，钢筋的交叉点应采用扎丝绑扎牢固。
三、模板安装1、外模安装外模采用分段拼装的方式，安装时应保证模板的垂直度和水平度，相邻模板之间的接缝应严密，不得漏浆。
2、内模安装内模一般采用可折叠或可拆卸的形式，安装时应注意内模的定位和支撑，防止在浇筑混凝土时内模移位或上浮。
四、混凝土浇筑1、混凝土配合比设计根据箱梁的强度等级和施工要求，设计合理的混凝土配合比。
混凝土应具有良好的和易性、流动性和耐久性。
2、混凝土浇筑混凝土采用分层浇筑的方式，先浇筑底板，然后浇筑腹板，最后浇筑顶板。
浇筑过程中应注意振捣密实，不得出现漏振或过振现象。
3、混凝土养护混凝土浇筑完成后，应及时进行养护。
养护方式可采用覆盖洒水养护或蒸汽养护，养护时间应不少于 7 天。
五、预应力施工1、预应力钢绞线制作与安装预应力钢绞线应按照设计要求的长度进行下料，并进行编号。

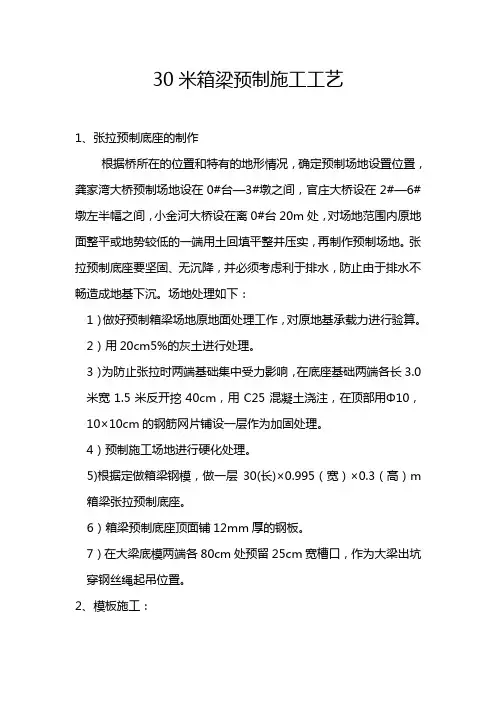

30米箱梁预制施工工艺1、张拉预制底座的制作根据桥所在的位置和特有的地形情况，确定预制场地设置位置，龚家湾大桥预制场地设在0#台—3#墩之间，官庄大桥设在2#—6#墩左半幅之间，小金河大桥设在离0#台20m处，对场地范围内原地面整平或地势较低的一端用土回填平整并压实，再制作预制场地。
张拉预制底座要坚固、无沉降，并必须考虑利于排水，防止由于排水不畅造成地基下沉。
场地处理如下：1）做好预制箱梁场地原地面处理工作，对原地基承载力进行验算。
2）用20cm5%的灰土进行处理。
3）为防止张拉时两端基础集中受力影响，在底座基础两端各长3.0米宽1.5米反开挖40cm，用C25混凝土浇注，在顶部用Φ10，10×10cm的钢筋网片铺设一层作为加固处理。
4）预制施工场地进行硬化处理。
5)根据定做箱梁钢模，做一层30(长)×0.995（宽）×0.3（高）m箱梁张拉预制底座。
6）箱梁预制底座顶面铺12mm厚的钢板。
7）在大梁底模两端各80cm处预留25cm宽槽口，作为大梁出坑穿钢丝绳起吊位置。
2、模板施工：箱梁模板采用定型钢模，内模采用3mm钢板，侧面用∠50×5mm 角钢竖向每36cm一道，水平方向每28cm一道加劲。
内模由四大节组成，共长（5.5×2+7.2×2） m，各大节之间在接头角钢上用螺栓固定。
内模各小板的拼装采用带栓的[80×43×5mm槽钢连接；外模采用5mmA3钢板，侧面用∠80×5mm角钢竖向每42cm一道，水平方向每30cm一道，底口用[100×48×5.3mm槽钢加劲。
外模由四节组成，共长（4.8+5×3+5.2）25.0m，各节之间在接头角钢上用螺栓连接，两边外模在底口槽钢上用对拉螺栓横向固定。
根据顶板钢筋间距，在角钢上开槽口，确保浇注的大梁边缘平顺、不挂浆、也方便钢筋绑扎。
箱梁预制施工工艺（扼要概括）一、施工准备1、技术准备认真组织和落实与本工程有关的施工技术人员、质量管理人员，详细熟悉图纸、认真阅读标书内容和业主的一切规定及参照标准，预先梳理与掌握箱梁预制施工所涉及各个阶段，对制梁台座、钢模板进行验收等。
2、物资准备箱梁预制所需的碎石、砂、水泥、钢筋、钢绞线、锚具等材料已经进场，数量满足开工需要，凡有实验检测要求的，在进场前均已进行实验，经监理工程师同意之后，方可采购至工地。
3、人员准备工程管理人员根据有关要求按需设岗、实行定员、定岗，劳动力队伍根据施工需要配备，并对参加工程施工的所有人员进行施工前的思想教育和岗前技能培训，特殊工种实行持证上岗，使所有参加施工的管理人员和广大职工做到思想统一、步调一致，充分做到职责分明、责任落实到人，确保本工程能够按期、优质、高效顺利完成。
二、施工方案及施工方法（一）钢筋加工钢筋加工应严格按规范要求做好钢材的进货、下料、弯制、连接等工作。
底板、腹板钢筋的绑扎直接在模内进行，顶板钢筋骨架先分成几节做好，待内模安装完毕后用专用吊架起吊拼接，也可以待模板安装好之后直接绑扎顶板钢筋。
1、材料原材料必须选用符合规范标准的R235光圆钢筋和HRB335螺纹钢筋。
对于非预应力钢筋按不同钢种、等级、型号、规格及生产厂家分批验收，试验室根据相关规范、规程和设计规定抽取相应数量试样，经试验质量检验合格的产品才允许进场。
进场材料必须分别堆放，不得混杂，且必须设立识别标志。
现场不得存放不合格材料，更不得非法在工程结构中应用不合格材料或未经验收合格标注的材料。
水泥、非预应力钢筋和预应力材料等，必须具有出厂质量证明书和试验检验报告单。
2、加工及安装钢筋均集中在钢筋加工场地加工制作。
钢筋表面应清洁，使用前应将表面油渍、铁锈清除干净，避免在运输中受到污染。
加工时钢筋应平直，无局部弯折，盘筋钢筋采用冷拉方法调直，Ⅰ级钢筋的冷拉率不宜大于2%。
钢筋的加工尺寸应符合设计图纸及规范要求，钢筋的焊接、绑扎长度应符合规范要求, 并考虑到焊接接头的位置相互差开，以满足规范要求，所有焊工在开始工作之前考核和试焊，合格后持证上岗。
预应力箱梁预制施工工艺关键信息：1、施工工艺流程2、施工准备工作3、原材料质量要求4、模板制作与安装要求5、钢筋加工与绑扎规范6、预应力管道布置要点7、混凝土浇筑注意事项8、预应力张拉与压浆工艺9、箱梁养护措施10、成品检验标准1、施工工艺流程11 预制场建设根据施工需要，合理规划预制场的布局，包括预制台座、存梁区、钢筋加工区、材料堆放区等。
111 预制台座的设置应保证其强度、稳定性和平整度，满足箱梁预制的要求。
112 存梁区应具备足够的承载能力，保证箱梁存放的安全。
12 模板工程包括底模、侧模和端模的制作与安装。
121 模板应具有足够的强度、刚度和稳定性，表面平整光滑，尺寸准确。
122 安装模板时，要保证模板的连接紧密，防止漏浆。
13 钢筋工程钢筋的加工、绑扎与安装。
131 钢筋的品种、规格、数量应符合设计要求。
132 钢筋的焊接、绑扎应牢固，间距均匀。
14 预应力管道安装严格按照设计要求布置预应力管道。
141 管道的定位要准确，采用定位钢筋固定。
142 管道接头要严密，防止漏浆。
15 混凝土浇筑采用分层浇筑的方法，保证混凝土的密实度。
151 控制混凝土的配合比，保证其强度和工作性能。
152 浇筑过程中要振捣均匀，避免出现蜂窝麻面。
16 预应力张拉待混凝土强度达到设计要求后进行预应力张拉。
161 张拉设备应定期校验，确保张拉精度。
162 按照设计的张拉顺序和张拉力进行操作。
17 压浆张拉完成后及时进行压浆。
171 压浆材料的质量要符合要求，浆液的配合比应经过试验确定。
172 压浆要饱满，确保预应力筋的耐久性。
18 箱梁养护采取有效的养护措施，保证混凝土的强度增长。
181 养护时间不少于规定的天数。
182 养护方式可采用自然养护或蒸汽养护。
19 箱梁吊运与存放使用专用的吊运设备，保证箱梁的安全。
191 存放时要保证箱梁的支点位置正确，防止产生变形。
2、施工准备工作21 技术准备熟悉施工图纸，编制施工方案和技术交底。
