非隔离电源方案第1篇非隔离电源方案一、方案背景随着电子设备的广泛应用,非隔离电源在各类电子设备中发挥着重要作用。
为确保电源系统的安全、可靠、高效运行,本方案针对非隔离电源的选型、设计、安装及维护等方面进行详细规划。
二、方案目标1. 确保电源系统安全可靠,满足设备正常运行需求;2. 提高电源系统效率,降低能耗;3. 优化电源系统布局,便于安装与维护;4. 符合国家及行业相关法规、标准要求。
三、方案内容1. 电源选型(1)根据设备负载特性,选择适当的非隔离电源;(2)考虑电源的输出电压、电流、功率等参数,确保满足设备需求;(3)选用具备过载保护、短路保护等功能的电源产品;(4)优先选用符合国家节能、环保要求的电源产品。
2. 电源设计(1)电源输入:采用符合国家标准的电源插头,确保输入电压稳定;(2)电源输出:采用合适的线材和连接器,确保输出电压、电流稳定;(3)布局设计:合理布局电源组件,便于散热、安装与维护;(4)防护措施:设置过压保护、过流保护等防护措施,确保电源安全可靠。
3. 电源安装(1)按照产品说明书进行安装,确保电源组件安装正确;(2)电源线缆敷设应整齐、固定,避免交叉和挤压;(3)电源接口连接应牢固,防止接触不良;(4)安装过程中应遵守国家及行业相关安全规范。
4. 电源维护(1)定期检查电源线缆、连接器等部件,确保完好无损;(2)定期清洁电源散热器,防止积尘影响散热效果;(3)定期检查电源工作状态,发现异常及时处理;(4)根据设备运行情况,制定合理的电源维护计划。
四、合规性评估1. 本方案遵循国家及行业相关法规、标准要求;2. 选用符合国家节能、环保要求的电源产品;3. 方案内容充分考虑了设备安全、可靠、高效运行的需求;4. 方案实施过程中,严格遵守相关安全规范。
五、总结本非隔离电源方案旨在为用户提供一套安全、可靠、高效的电源解决方案。
通过严格遵循国家及行业标准,选用优质电源产品,合理设计电源系统,确保设备在正常运行过程中,实现节能降耗、安全可靠的目标。

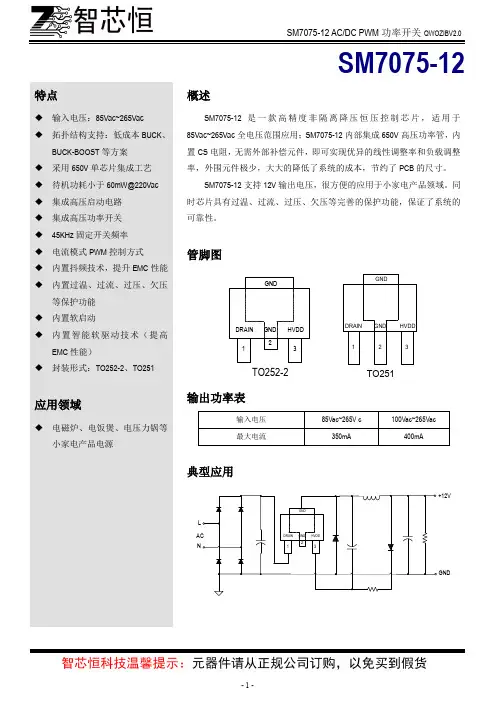

SM7075-12特点◆输入电压:85Vac~265Vac◆拓扑结构支持:低成本BUCK、BUCK-BOOST等方案◆采用650V单芯片集成工艺◆待机功耗小于60mW@220Vac ◆集成高压启动电路◆集成高压功率开关◆45KHz固定开关频率◆电流模式PWM控制方式◆内置抖频技术,提升EMC性能◆内置过温、过流、过压、欠压等保护功能◆内置软启动◆内置智能软驱动技术(提高EMC性能)◆封装形式:TO252-2、TO251应用领域◆电磁炉、电饭煲、电压力锅等小家电产品电源内部功能框图HVDD管脚说明订购信息极限参数(注1)若无特殊说明,T A=25°C。
注1:最大输出功率受限于芯片结温,最大极限值是指超出该工作范围,芯片有可能损坏。
在极限参数范围内工作,器件功能正常,但并不完全保证满足个别性能指标。
注2:RθJA在T A=25°C自然对流下根据JEDEC JESD51热测量标准在单层导热试验板上测量。
注3:温度升高最大功耗一定会减小,这也是由T JMAX,RθJA和环境温度T A所决定的。
最大允许功耗为P D = (T JMAX-T A)/ RθJA或是极限范围给出的数值中比较低的那个值。
电气工作参数(注4、5)若无特殊说明,T A=25°C。
注4:电气工作参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数。
对于未给定上下限值的参数,该规范不予保证其精度,但其典型值合理反映了器件性能。
注5:规格书的最小、最大参数范围由测试保证,典型值由设计、测试或统计分析保证。
注6:过温保护温度为芯片内部设定温度145°C。
功能表述LN◆ 电路图说明上图为典型的BUCK-BOOST 电路,其中C1、C2、L1组成π型滤波,有益于改善EMI 特性;R1电阻为浪涌抑制元件;D1为整流二极管,构成半波整流电路。
输出部分L2为储能电感,D2为HVDD 供电二极管;D3为续流二极管,在芯片关断期间提供输出电流通路。

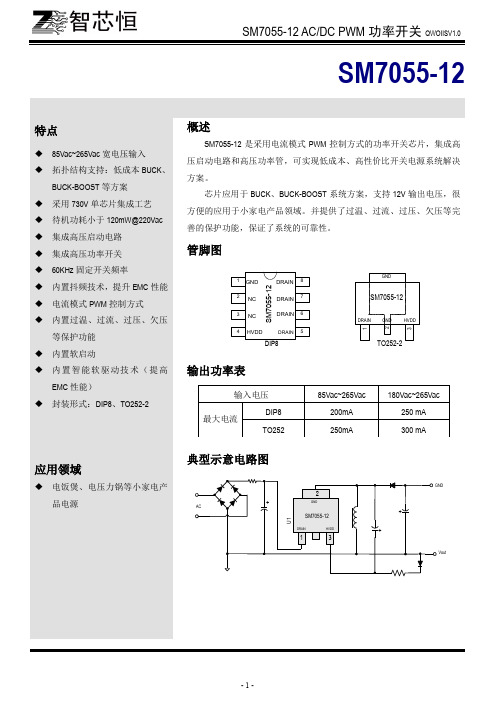

SM7055-12管脚说明订购信息极限参数(TA= 25℃)注:表贴产品焊接最高峰值温度不能超过260℃,温度曲线依据J-STD-020 标准、参考工厂实际和锡膏商建议由工厂自行设定。
热阻参数注:芯片要焊接在有200mm2铜箔散热的PCB板,铜箔厚度35um,铜箔连接到所有的GND脚。
电气工作参数(除非特殊说明,下列条件均为T A=25℃功能表述+12V◆电路图说明上图为典型的BUCK-BOOST 电路,其中C1、C2、L1组成π型滤波,有益于改善EMI 特性;R1电阻为浪涌抑制元件;D1、D4为整流二极管,构成半波整流电路。
输出部分L2为储能电感,D2为HVDD 供电二极管;D3为续流二极管,在芯片关断期间提供输出电流通路。
HVDD 3D _F 2D _F HVDD OUT V V V V V ≈-+=◆ HVDD 电压当开关电源启动后,C2电容上的电压会通过芯片内部的高压启动MOS 管向芯片HVDD 电容C3充电,当C3电容电压达到11.5V ,内部高压启动MOS 管关闭,同时PWM 开启,系统开始工作。
当C3电容电压下降到9V 以下,关闭PWM 信号,同时芯片将会产生复位信号,使系统重新启动,这就是欠压保护。
控制部分通过高压MOS 的电流I D 分成两个部分,其中一部分为I S ,这部分电流为芯片采样电流。
I S 与I D 成比例关系:S ID D I •G =I通过上图可知:V R I I FB S23.02)(=∙+,由此可以得到:FBS I -2R V230=I . 以上公式合并,可得到:).(FB ID D I -2R V230•G =I 从上式可以看出,IFB 电流大,ID 的电流就小;IFB 电流小,ID 的电流就大。
当IFB 的电流大于(0.23V / R2)时,芯片会关闭PWM ,同时芯片会自动进入突发模式。
PCB layout 注意事项TO252 DIP8简要说明:典型应用方案◆ 电饭煲电源应用方案原理图:开槽铺铜开槽封装形式TO252-2QWOIISV1.0 DIP8。

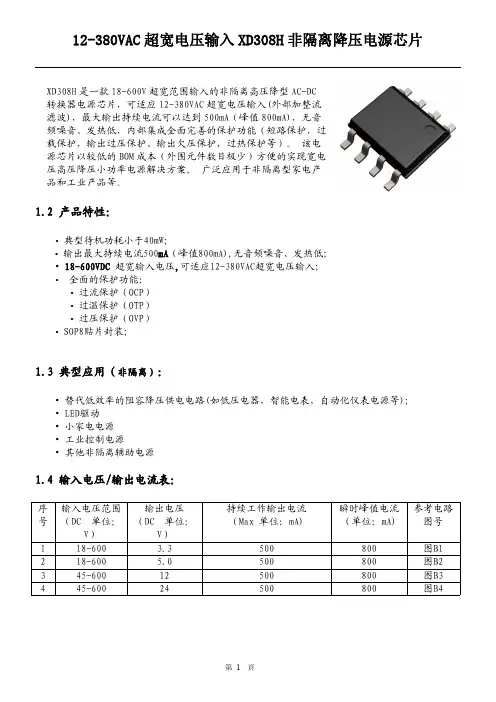

1.2产品特性:•典型待机功耗小于40mW;•输出最大持续电流500mA (峰值800mA),无音频噪音、发热低;•18-600VDC 超宽输入电压,可适应12-380VAC超宽电压输入;•全面的保护功能:•过流保护(OCP)•过温保护(OTP)•过压保护(OVP)•SOP8贴片封装;1.3典型应用(非隔离):•替代低效率的阻容降压供电电路(如低压电器,智能电表,自动化仪表电源等);•LED驱动•小家电电源•工业控制电源•其他非隔离辅助电源1.4输入电压/输出电流表:序号输入电压范围(DC 单位:V)输出电压(DC 单位:V)持续工作输出电流(Max 单位:mA)瞬时峰值电流(单位:mA)参考电路图号118-600 3.3500800图B1218-600 5.0500800图B2345-60012500800图B3445-60024500800图B4XD308H 是一款18-600V 超宽范围输入的非隔离高压降型AC-DC 转换器电源芯片,可适应12-380VAC 超宽电压输入(外部加整流滤波),最大输出持续电流可以达到500mA(峰值800mA),无音频噪音、发热低,内部集成全面完善的保护功能(短路保护,过载保护,输出过压保护、输出欠压保护,过热保护等)。
该电源芯片以较低的BOM 成本(外围元件数目极少)方便的实现宽电压高压降压小功率电源解决方案,广泛应用于非隔离型家电产品和工业产品等。
1.5封装参考:1.6引脚功能:编号名称描述备注1VCC/BP所有控制电路的电源。
外部旁路电容连接点2GND/S芯片参考地。
内部功率MOSFET的源极。
3FB反馈输入4CS电流检测5,6,7,8DRAIN内部功率MOSFET的漏极1.7功能框图:图11.8典型应用电路:1.9绝对最大额定值(备注1):1.10推荐的工作条件(备注2):参数数值单位工作环境温度-40to85°C1.11电气特性:=+25℃。

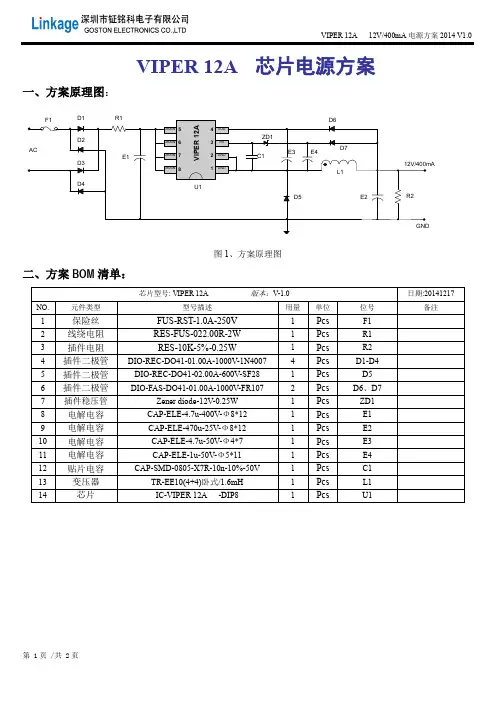

SM7055(12V/0.25A)Buck-Boost方案简介_V1.0 芯片概述SM7055是采用电流模式PWM控制方式的功率开关芯片,集成高压启动电路和高压功率管,为低成本开关电源系统提供高性价比的解决方案。
芯片应用于BUCK、BUCK-BOOST系统方案,支持12V 和18V输出电压,很方便的应用于小家电产品领域。
并提供了过温、过流、过压、欠压等完善的保护功能,保证了系统的可靠性。
SM7055芯片应用领域:电磁炉、电饭煲、电压力锅等小家电产品电源。
系统规格输入电压 85Vac~264Vac输出规格 12V/0.25A恒压精度 ≤±4.5%方案优势◆系统元器件少,成本低,调试简单;◆系统空载功耗低、转换效率高;系统BOMNO. 元件类型 型号描述 位号1 保险丝 FUS-RST-1.0A-250V F12 线绕电阻 RES-22R-5%-2WR13 插件电阻 RES -10R-5%-1/4W R24 插件二极管 DIO-REC-DO41-1.00A-1KV-IN4007 D15 插件二极管 DIO-FAS-DO41-1.00A-1KV-FR107 D26 插件二极管 DIO-FAS-DO41-1.00A-600V-BYV26CD37 电解电容 CAP-ELE-4.7u-400V-Ф8*12 C18 电解电容 CAP-ELE-4.7u-400V-Ф8*12 C29 电解电容 CAP-ELE-4.7u-50V-Ф5*11 C310 电解电容 CAP-ELE-470u-25V-Ф10*13 C411 压敏电阻 VAR-Φ10-470V-Φ010D471K RV112 X电容 X CAP-0.1u-X2 CX113 色环电感 LC-1mH L114 工型电感 LC-560uH L215 芯片 IC-SM7055-DIP8 U1 系统电路图图1系统应用原理图测试数据(输入电压220Vac条件下)纹波测试 152 mV空载功耗 35 mW转换效率 73.6 %启动时间 101 ms电压力锅系统板实物图及PCB图 图2 系统方案板正面图 图3 系统方案板背面图图4 PCB bottomlayer- 1 -。
非隔离降压型电源设计方案一款不带变压器的宽电压、低成本、非隔离式AC/DC降压转换器——输出持续电流500mA(2.5~12W)【关键词摘要】非隔离恒流恒压AC/DC电源芯片XD308H BUCK电路220V转5V220V转12V220V转24V380V转5V380V转12V380V转24V【概述】非隔离AC-DC电源芯片XD308H设计组成的降压恒流恒压电路,采用了BUCK电路拓扑结构,常用于小家电控制板电源以及工业控制电源供电。
其典型电路规格包含24V/500mA、12V/500mA和5V/500mA等,满足六级能效要求。
可通过雷击、EFT、浪涌等可靠性测试,可通过UL、CE、3C等认证。
其特点是:电路简单、BOM成本低(外围元件数目极少:无需变压器、光耦),电源体积小、无异常噪音、损耗小发热低。
1)220V转24V降压电路:输入32~380Vac,输出24V/500mA电源方案如图所示的电路为一个典型的输出为24V/500mA的非隔离电源。
它通常应用于家用电器的(电饭煲、洗衣机及其它白色家电)。
此电路还适合于其它非隔离供电的应用,比如LED驱动、智能电表、加热器以及辅助电源和工业控制等。
220V转24V降压电路输入级由保险电阻RF1、防雷压敏电阻RV1、整流桥堆D1、EMI滤波电容C4和C5以及滤波电感L2组成。
保险电阻RF1为阻燃可熔的绕线电阻,它同时具备多个功能:a)将桥堆D1的浪涌电流限制在安全的范围;b)差模噪声的衰减;c)在其它任何元件出现短路故障时,充当输入保险丝的功能(元件故障时必须安全开路,不应产生任何冒烟、冒火及过热发光现象)。
压敏电阻RV1用于防雷保护,提高系统可靠性。
功率处理级由宽电压高效率电源芯片XD308H、续流二极管D2、输出电感L1及输出电容C3构成。
2)220V转12V降压电路:输入32~380Vac,输出12V/500mA电源方案如图所示的电路为一个典型的输出为12V/500mA的非隔离电源。
1.2产品特性:•典型待机功耗小于40mW;•输出最大持续电流500mA (峰值800mA),无音频噪音、发热低;•18-600VDC 超宽输入电压,可适应12-380VAC超宽电压输入;•全面的保护功能:•过流保护(OCP)•过温保护(OTP)•过压保护(OVP)•SOP8贴片封装;1.3典型应用(非隔离):•替代低效率的阻容降压供电电路(如低压电器,智能电表,自动化仪表电源等);•LED驱动•小家电电源•工业控制电源•其他非隔离辅助电源1.4输入电压/输出电流表:序号输入电压范围(DC 单位:V)输出电压(DC 单位:V)持续工作输出电流(Max 单位:mA)瞬时峰值电流(单位:mA)参考电路图号118-600 3.3500800图B1218-600 5.0500800图B2345-60012500800图B3445-60024500800图B4XD308H 是一款18-600V 超宽范围输入的非隔离高压降型AC-DC 转换器电源芯片,可适应12-380VAC 超宽电压输入(外部加整流滤波),最大输出持续电流可以达到500mA(峰值800mA),无音频噪音、发热低,内部集成全面完善的保护功能(短路保护,过载保护,输出过压保护、输出欠压保护,过热保护等)。
该电源芯片以较低的BOM 成本(外围元件数目极少)方便的实现宽电压高压降压小功率电源解决方案,广泛应用于非隔离型家电产品和工业产品等。
1.5封装参考:1.6引脚功能:编号名称描述备注1VCC/BP所有控制电路的电源。
外部旁路电容连接点2GND/S芯片参考地。
内部功率MOSFET的源极。
3FB反馈输入4CS电流检测5,6,7,8DRAIN内部功率MOSFET的漏极1.7功能框图:图11.8典型应用电路:1.9绝对最大额定值(备注1):1.10推荐的工作条件(备注2):参数数值单位工作环境温度-40to85°C1.11电气特性:=+25℃。

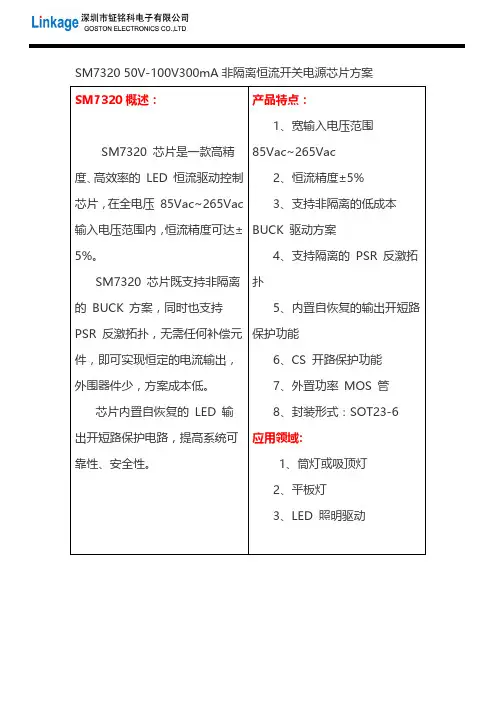

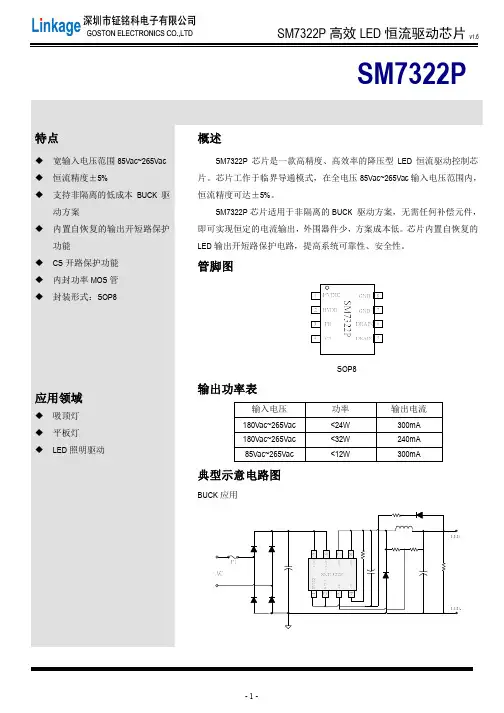

SM732050V-100V300mA非隔离恒流开关电源芯片方案SM7320概述:SM7320芯片是一款高精度、高效率的LED恒流驱动控制芯片,在全电压85Vac~265Vac 输入电压范围内,恒流精度可达±5%。
SM7320芯片既支持非隔离的BUCK方案,同时也支持PSR反激拓扑,无需任何补偿元件,即可实现恒定的电流输出,外围器件少,方案成本低。
芯片内置自恢复的LED输出开短路保护电路,提高系统可靠性、安全性。
产品特点:1、宽输入电压范围85Vac~265Vac2、恒流精度±5%3、支持非隔离的低成本BUCK驱动方案4、支持隔离的PSR反激拓扑5、内置自恢复的输出开短路保护功能6、CS开路保护功能7、外置功率MOS管8、封装形式:SOT23-6应用领域:1、筒灯或吸顶灯2、平板灯3、LED照明驱动SM7320_(50V-100V_300mA)_BOM:型号:SM7320-50V-100V/300mA版本:N-1.0设计:日期:20140516NO.元件类型型号描述用量单位位号生产商备注1保险丝FUS-RST-1.0A-250V1Pcs F12贴片二极管DIO-FAS-SMA-01.00A-600V-ES1J1Pcs D13贴片二极管DIO-FAS-SMA-01.00A-600V-RS1M1Pcs D24贴片二极管DIO-REC-SMA-01.00A-1000V-M74Pcs D4-D75贴片电阻RES-SMD-1206-001.00R-1%-0.25W1Pcs R1A6贴片电阻RES-SMD-0805-10K-1%-0.125W1Pcs R27贴片电阻RES-SMD-1206-300K-5%-0.25W1Pcs R38贴片电阻RES-SMD-1206-510K-5%-0.25W1Pcs R4A9贴片电阻RES-SMD-1206-20K-5%-0.25W1Pcs R5A10贴片电阻RES-SMD-1206-1.5M-5%-0.25W2Pcs R6、R711贴片电阻RES-SMD-1206-0R-5%-0.25W1Pcs R812贴片电容CAP-SMD-1206-X7R-10u-10%-50V1Pcs E113电解电容CAP-ELE-10u-200V-Ф8*121Pcs E214电解电容CAP-ELE-15u-400V-Ф10*17.51Pcs E315压敏电阻VAR-Φ7-470V-Φ7D471K1Pcs RV116安规电容CAP-CX-100.00n-275V1Pcs CX117电感L-1.7mH-EE13(卧式)1Pcs L118MOS管MOS-4N60-TO2521Pcs Q119芯片SM7320(SOT23-6)1Pcs U120NC5Pcs D3、R1B、R4B、R5B、C1SM7320_(50V-100V_300mA)_变压器参数:。
非隔离小功率电源芯片方案选型

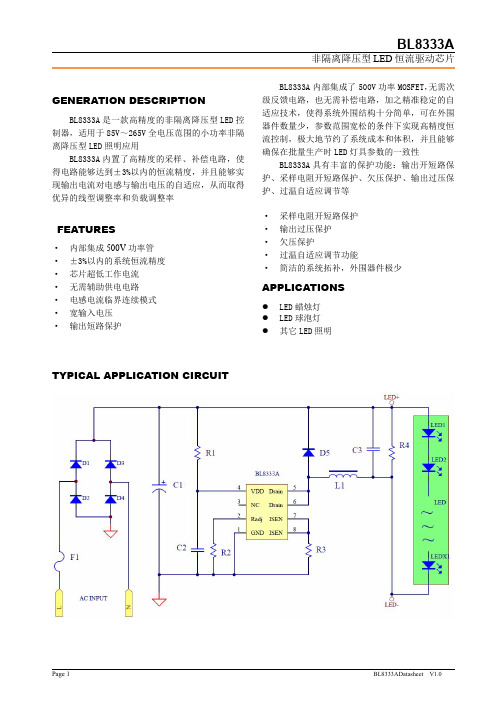

非隔离小功率电源芯片LED供电照明驱动系列产品,系统采用Buck、Boost或Buck-Boost拓扑结构,仅需电感而无需变压器,整
体BOM成本低。
内部集成钲铭科电子高精度的恒流技术,高压自启
动及供电技术和高功率因数控制技术等专利技术。
可通过EFT、雷击、
浪涌等可靠性测试,可通过3C、UL、CE等认证。
非隔离小功率电源芯片主要应用于球泡灯、射灯、灯丝灯、吸顶灯、筒灯、T5/T8日光灯等LED照明驱动领域。
非隔离小功率电源芯片方案选型如下:
IC name Topology MOSFET Ptype/Lout PF Eff Package Application
SM7305PB BUCK集成550V5-9w/120mA>0.5>88%SOP8,SOT2
3-6
球泡,筒灯
SM7315P BUCK集成730V5-9w/120mA>0.5>88%SOP8,SOT2
3-6
球泡、灯芯合一、灯
丝灯
SM7317P BUCK集成730V9-18w/120mA>0.5>90%SOP8球泡、灯芯合一、灯丝灯
SM7307BUCK集成550V5-18w/150mA>0.5>88%DIP8/SOP8T5、T8、球泡灯SM7320BUCK集成550V8-24w/300mA>0.5>90%DIP8/SOP8T5、T8、球泡灯
SM7301C BUCK/BUCK-
BOOST
外置
5-12w/100-30
0mA
>0.5>80%SOP8
可控硅调光球泡、T
管
SM736X BUCK集成500V3-9w/60mA>0.5>92%TO-92蜡烛灯、球泡灯。
