29
1 3
11 22
图 2- 1 外啮合槽轮机构
.
30
图 2- 2双圆销外啮合槽轮机构
.
31
2. 槽轮机构的基本形式 槽轮机构有两种基本形式, 一是外
啮合槽轮机构, 如图2 - 2所示, 其拨盘1与 槽轮2转向相反；
1 2
图 2-2
.
32
二是内啮合槽轮机构, 如图2 - 3所示, 其拨盘1与槽轮2 转向相同。 一般常用外啮合槽轮机构。
.
22
图1- 8所示为防止机构逆转的停止器。 这 种棘轮停止器广泛应用于卷扬机、 提升机以及 运输机等设备中。
.
23
图 1 - 8 提升机棘轮停止器
.
24
图 1 - 8 提升机棘轮停止器模型
.
25
图1 - 9所示为自行车后轮轴上的棘轮机构。 当脚 蹬踏板时, 经链轮1和链条2带动内圈具有棘齿的小链 轮3顺时针转动, 再经过棘爪推动后轮轴顺时针转动, 从而驱使自行车前进。

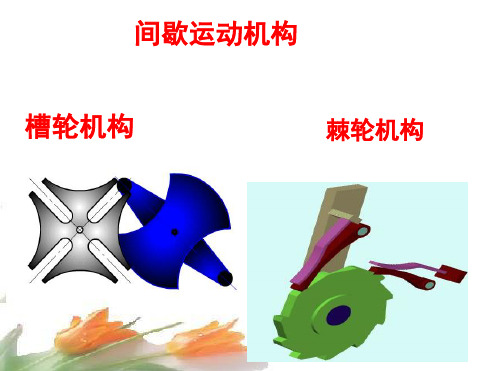

间歇运动机构
槽轮机构
棘轮机构
.
1
概述：
在机器工作时，当主动件作连续运 动时，常需要从动件产生周期性的运动 和停歇，实现这种运动的机构，称为间 歇运动机构。最常见的间歇运动机构有 棘轮机构、槽轮机构、不完全齿轮机构 和凸轮式间歇机构等，它们广泛用于自 动机床的进给机构、送料机构、刀架的 转位机构、精纺机的成形机构等。
.
4
图 1- 1 棘轮机构的工作原理
.
5
图 1 - 1 棘轮机构的模型
.
6
如果要求摇杆往复摆动时都能使棘轮向同一方向转动, 则可采用图1 - 2所示的双动式棘轮机构。 驱动棘爪可制 成钩头(见图1- 2(a))或直头(见图1 - 2(b))。
