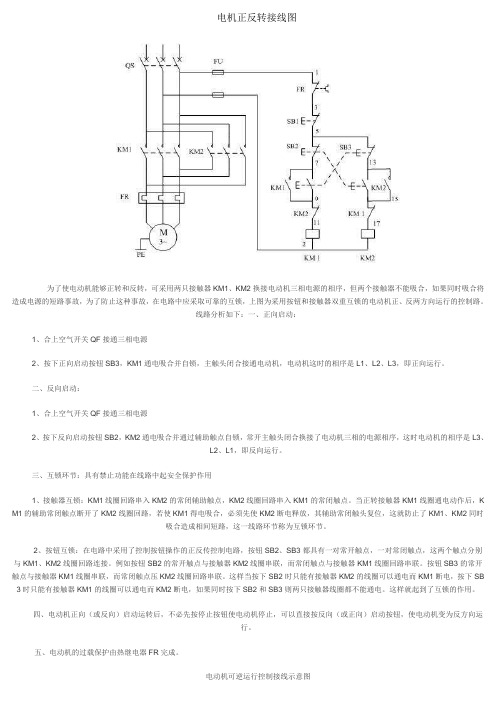

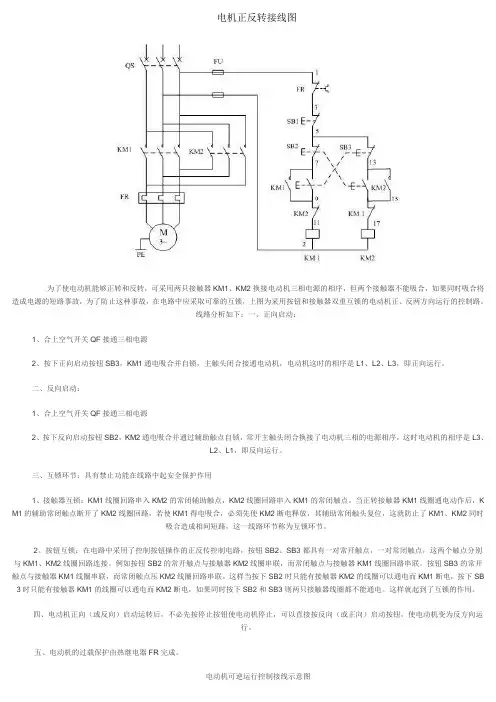

交流接触器接线图电机正反转的接法文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
三相异步电机正反转电路详解
一、正反转原理分析：
想要成功的接线，我们要先了解正反转的原理，三相电机和单相电机正反转原理不同，三相电机正反转是把三相电源中的两相对调实现的，因为三相电源中三根相线大小相等、频率相同、初相位相差120°，调换其中两相就可以改变磁场，从而导致转向不同。
二、元器件在电路中起到的作用：
QS-隔离开关：起到断开连接三相电源的作用FU-熔断器：在电路中起到短路、过流保护作用
KM-交流接触器：通断主回路，欠压保护FR-热继电器：电机过载保护
SB-按钮开关：启动按钮、停止按钮
原理图分析：根据原理图所示，合上QS隔离开关。
按下SB2启动按钮，交流接触器KM1得电，KM1辅助触点吸合，自锁线路接通，主回路KM1得电，电机转动，记为正转；
按下SB1停止按钮，线路失电，交流接触器KM1断开，电动机停止转动；
按下SB3启动按钮，交流接触器KM2得电，KM2辅助触点吸合，自锁线路接通，主回路KM2得电，电机转动，记为反转；
三、自锁以及互锁
主电路中换相，主电路上端进线不变，出线端KM2的U相换为W 相、W相换为U相、V相不变。
自锁：控制回路中并联在启动按钮上端的为自锁，在启动按钮松开的时候线路依旧得电；
联锁（互锁）：控制回路中有两个联锁内容，第一个互锁是接触器互锁，也就是正转电路中KM2的常闭触点，反转电路中的KM1常闭
触点，在正转的状态下，接触器KM2无法吸合，在反转状态下，KM1无法吸合。
按钮互锁：控制回路中的虚线连接部分就是按钮的常闭，如果没有这个按钮互锁，电路是无法直接正反转切换，需要按下停止按钮才可以，但是加了这个按钮互锁，就可以在不按下停止按钮的情况下，直接使用启动按钮切换。
交流接触器接线图(电动机正反转）为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
摘要生产机械往往要求运动部件可以实现正反两个方向的起动，这就要求拖动电动机能作正、反向旋转。
由电机原理可知，改变电动机三相电源的相序，就能改变电动机的转向。
本文设计系统的控制是采用PLC的编程语言——梯形图,梯形语言是在可编程控制器中的应用最广的语言，因为它在继电器的基础上加进了许多功能，使用灵活的指令，使逻辑关系清晰直观，编程容易，可读性强，所实现的功能也大大超过传统的继电器控制电路，可编程控制器是一种数字运算操作的电子系统，它是专为在恶劣工业环境下应用而设计，它采用可编程序的存储器，用来在内部存储执行逻辑运算，顺序控制，定时，计数和算术等操作的指令，并采用数字式，模拟式的输入和输出，控制各种的机械或生产过程。
关键词：三相异步电动机；PLC；可编程控制；梯形图目录摘要 (I)引言 (1)1PLC基础的知识 (2)1.1关于PLC的定义 (2)1.2PLC的工作原理 (2)1.3PLC的应用领域 (3)1.4PLC的发展趋势 (4)2三相异步电动机的PLC控制 (5)2.1三相异步电动机正反转控制电路的特点 (5)2.1.1三相异步电动机正反转控制电路的主控制电路 (5)2.1.2按钮接触器联锁的正反转控制电路特点及应用分析 (5)2.2交流接触器的正反转自动控制线路工作过程 (6)2.3PLC的选择 (7)2.4三相异步电动机使用PLC控制优点 (7)2.5输入输出定义 (7)2.6输入输出接线图 (8)参考文献 (10)引言电动机的正反转控制大量应用于工业生产当中，而快速准确安全的控制更能够保证生产的安全可靠和产品的品质。
PLC控制三相异步电动机实现正反转，其运行性能更好，且在满足上述需要的前提下还可节省各种材料。
生产中许多机械设备往往要求运动部件能向正反两个方向运动。
如机床工作台的前进与后退起重机的上升与下降等,这些生产机械要求电动机能实现正反转控制。
改变通入电动机定子绕组的三相电源相序,即把接入电动机的三相电源进线中的任意两根对调,电动机即可反转。
电机正反转接线图为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，K M1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB 3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
在图1是三相异步电动机正反转控制的电路和继电器控制电路图，图2与3是功能与它相同的PLC控制系统的外部接线图和梯形图，其中，KM1和KM2分别是控制正转运行和反转运行的交流接触器.在梯形图中，用两个起保停电路来分别控制电动机的正转和反转。
按下正转启动按钮SB2，X0变ON，其常开触点接通，Y0的线圈“得电”并自保。
使KM1的线圈通电，电机开始正转运行。
按下停止按钮SB1，X2变ON，其常闭触点断开，使Y0线圈“失电”，电动机停止运行。
在梯形图中，将Y0与Y1的常闭触电分别与对方的线圈串联，可以保证他们不会同时为ON，因此KM1和KM2的线圈不会同时通电，这种安全措施在继电器电路中称为“互锁”。
除此之外，为了方便操作和保证Y0和Y1不会同时为ON，在梯形图中还设置了“按钮互锁”，即将反转启动按钮X1的常闭点与控制正转的Y0的线圈串联，将正转启动按钮X0的常闭触点与控制反转的Y1的线圈串联。
设Y0为ON，电动机正转，这是如果想改为反转运行，可以不安停止按钮SB1，直接安反转启动按钮SB3，X1变为ON，它的常闭触点断开，使Y0线圈“失电”，同时X1的敞开触点接通，使Y1的线圈“得电”，点击正转变为反转。
在梯形图中的互锁和按钮联锁电路只能保证输出模块中的与Y0和Y1对应的硬件继电器的常开触点心不会同时接通。
由于切换过程中电感的延时作用，可能会出现一个触点还未断弧，另一个却已合上的现象，从而造成瞬间短路故障。
可以用正反转切换时的延时来解决这一问题，但是这一方案会增大编程的工作量，也不能解决不述的接触触点故障引起的电源短路事故。
如果因主电路电流过大或者接触器质量不好，某一接触器的主触点被断电时产生的电弧熔焊而被粘结，其线圈断电后主触点仍然是接通的，这时如果另一个接触器的线圈通电，仍将造成三相电源短路事故。
为了防止出现这种情况，应在PLC外部设置KM1和KM2的辅助常闭触点组成的硬件互锁电路（见图2），假设KM1的主触点被电弧熔焊，这时它与KM2线圈串联的辅助常闭触点处于断开状态，因此KM2的线圈不可能得电。
两个交流接触器控制电动机正反转接线控制图电动机可逆运行控制电路为了使电动机能够正转和反转，可采用两只接触器KM1、KM2换接电动机三相电源的相序，但两个接触器不能吸合，如果同时吸合将造成电源的短路事故，为了防止这种事故，在电路中应采取可靠的互锁，上图为采用按钮和接触器双重互锁的电动机正、反两方向运行的控制电路。
线路分析如下：一、正向启动：1、合上空气开关QF接通三相电源2、按下正向启动按钮SB3，KM1通电吸合并自锁，主触头闭合接通电动机，电动机这时的相序是L1、L2、L3，即正向运行。
二、反向启动：1、合上空气开关QF接通三相电源2、按下反向启动按钮SB2，KM2通电吸合并通过辅助触点自锁，常开主触头闭合换接了电动机三相的电源相序，这时电动机的相序是L3、L2、L1，即反向运行。
三、互锁环节：具有禁止功能在线路中起安全保护作用1、接触器互锁：KM1线圈回路串入KM2的常闭辅助触点，KM2线圈回路串入KM1的常闭触点。
当正转接触器KM1线圈通电动作后，KM1的辅助常闭触点断开了KM2线圈回路，若使KM1得电吸合，必须先使KM2断电释放，其辅助常闭触头复位，这就防止了KM1、KM2同时吸合造成相间短路，这一线路环节称为互锁环节。
2、按钮互锁：在电路中采用了控制按钮操作的正反传控制电路，按钮SB2、SB3都具有一对常开触点，一对常闭触点，这两个触点分别与KM1、KM2线圈回路连接。
例如按钮SB2的常开触点与接触器KM2线圈串联，而常闭触点与接触器KM1线圈回路串联。
按钮SB3的常开触点与接触器KM1线圈串联，而常闭触点压KM2线圈回路串联。
这样当按下SB2时只能有接触器KM2的线圈可以通电而KM1断电，按下SB3时只能有接触器KM1的线圈可以通电而KM2断电，如果同时按下SB2和SB3则两只接触器线圈都不能通电。
这样就起到了互锁的作用。
四、电动机正向（或反向）启动运转后，不必先按停止按钮使电动机停止，可以直接按反向（或正向）启动按钮，使电动机变为反方向运行。
控制回路要先将分别控制正反转停止的两个按钮串联接好，随后将两个分别控制正反转启动的两个按钮并联接好后与停钮的一端接好，停钮的另一端准备与电源连接，然后再把分别正转反转主接触器的常开辅助接点分别并联在各自相对应的启动按钮两端，之后再将各自主接触器的常闭辅助接点串联到对方的启动回路中，也就是说正转的常闭串接在反转启动按钮的一端，相对应反转的常闭接点要与正转的启动按钮一端串联，起到互锁的作用，（就是说正转运行时期接触器常闭辅助接点会将反转的启动回路断开，反之则依然是这个道理，为的是防止同时期按下下按钮会造成一次回路的相间短路，这个待会再解释），然后将两个常闭接点的另一端分别与所对应的启动回路的主接触器的线圈一段进行连接（就是说控制正转地启动的回路就串接正转接触器的线圈一段，反转起动控制回路就与反转的主接触器线圈一端串接，不要弄混了）将两个线圈的另一端并联接在一起后接入热继电器的常闭接点的一端，热继电器常闭接点的另一端准备与中性点N或另一相线连接，这要看主接触器线圈的电压（220V就与中性点N连接，380v的话就接另外一相线），还需要在控制回路的最前端即停止按钮准备接电源的一端在接相线制前要经过一个控制保险，现在只能说控制回路接好了。
下面就接主回路，主回路需要2个接触器，分别用于正转和反转时接通主回路，所以将两个接触器主触头的上端分别与三相交流电源的3条相线连接，而主触头的下端对应的触头上则要将其中任意两条线互换一下，然后按照互换以后的顺序接入电动机绕组连接好以后的3个连接片上(比如说三相电源ABC顺序接到一个接触器上口，并在此处按照相同的顺序与另外一个接触器上口并联，然后其中一个接触器的下口还按照ABC的顺序引出线接到电机绕组连接片，而同时要按照ACB或BAC或CBA的顺序将引出线接到另外一个接触器的下口)，另外还要在接触器到电机接线盒接线处之间先行串接热继电器的主接点，同时还要在电源引线与接触器上口之间串接熔断器。
