【B737NG系统学习】电源系统编者按：最近整理一份737NG的原版资料，争取陆续手动翻译了，如有不当之处请指正。

如涉及侵权及时联系删帖。

本次内容较多，请耐心读完，哈哈。

这个系列学习里面一共分为12个模块，包括01（外部检查）（已于3.22发布点击链接可查看）、02（警告系统）、03（气源系统）、04（防冰防雨）、05（APU系统4月2日发布）、06（电源系统）、07（发动机）、08（火警系统）、09（飞行控制）、10（燃油系统）、11（液压系统）(4月1日发表)、12（起落架）。

今天要学习的是电源系统。

(以下内容仅供参考，具体工作以工卡为主)一、概述单电瓶两台发动机整体驱动发电机（IDGs）提供三相、115 伏、400 周交流电源即主电源。

在正常工作时每台IDG 为自身的汇流条系统供电，并且当一台IDG 不能正常运行时，也能为另一边汇流条系统的重要和非重要负载供电。

变压整流器组件和电瓶/ 电瓶充电器提供直流电源。

电瓶也为交流和直备用系统提供备用电源。

APU 驱动一台发电机且在地面或空中能向两边交流转换汇流条提供电源。

737 电气系统有两个基本的工作原理：· AC 电源没有并联· 连接到一条转换汇流条的电源自动断开现有的电源。

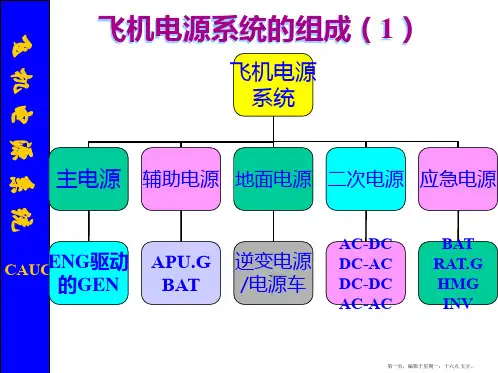

电源系统可分为三个主要部份：交流电源系统、直流电源系统和备用电源系统。

双电瓶两台发动机整体驱动发电机（IDGs）提供三相、115 伏、400 周交流电源即主电源。

在正常工作时每台IDG 为自身的汇流条系统供电，并且当一台IDG 不能正常运行时，也能为另一边汇流条系统的重要和非重要负载供电。

变压整流器组件和主电瓶/ 电瓶充电器提供直流电源。

主电瓶和备用电瓶也为交流和直流备用系统提供备用电源。

APU驱动一台发电机且在地面或空中能向两边交流转换汇流条提供电源。

737 电气系统有两个基本的工作原理：· AC 电源没有并联· 连接到一条转换汇流条的电源自动断开现有的电源。

机场供配电系统课程设计一、课程目标知识目标：1. 学生能够理解机场供配电系统的基本组成、工作原理及重要性。

2. 学生能够掌握机场供配电系统的运行模式、设备配置及安全防护措施。

3. 学生能够了解机场供配电系统在设计、施工和维护方面的基本要求。

技能目标：1. 学生能够分析机场供配电系统中的故障原因，并提出相应的解决方案。

2. 学生能够运用所学知识，设计简单的机场供配电系统方案。

3. 学生能够通过查阅资料，了解机场供配电系统的最新技术和发展趋势。

情感态度价值观目标：1. 学生培养对机场供配电系统的兴趣，增强对电力工程领域的热爱。

2. 学生树立安全意识，认识到机场供配电系统安全运行的重要性。

3. 学生培养团队协作精神，提高沟通与表达能力，为将来从事相关工作奠定基础。

课程性质：本课程为实践性较强的学科，结合理论知识与实际应用，培养学生的动手能力和解决实际问题的能力。

学生特点：学生已具备一定的电气基础知识，具有较强的求知欲和动手操作能力，但缺乏对机场供配电系统的深入了解。

教学要求：教师应采用启发式教学，引导学生主动探索，注重理论与实践相结合，提高学生的实际操作能力。

同时，关注学生的个性化发展，激发学生的学习兴趣，培养其创新精神和团队协作能力。

通过本课程的学习，使学生能够达到上述课程目标，为我国机场供配电领域的发展贡献力量。

二、教学内容本课程教学内容主要包括以下几部分：1. 机场供配电系统概述：介绍机场供配电系统的基本概念、组成及其在机场运行中的重要性。

2. 机场供配电系统的工作原理：讲解机场供配电系统的运行模式、设备配置及其相互关系。

3. 机场供配电系统的设计要求：分析机场供配电系统在设计过程中应遵循的原则、技术要求和标准。

4. 机场供配电系统的施工与维护：阐述机场供配电系统施工过程中的关键技术、注意事项以及日常维护保养方法。

5. 机场供配电系统的安全防护：探讨机场供配电系统在运行过程中如何确保安全，以及常见故障的处理方法。

民航飞机电气系统（附图）1. 炭片调压器的工作原理（P134，图5-3）当发电机转速上升或负载减小时，发电机电压会升高而超过其额定值。

此时电磁铁线圈中的电流会立即增大，作用在衔铁上的电磁力会随之增大，衔铁向电磁铁方向移动，炭片之间的压力便减小，炭柱电阻逐渐增大，发电机励磁电流逐渐减小，发电机电压逐渐下降。

当炭柱电阻的改变所引起的电压变化量，恰好抵消了由于转速和负载改变所引起的电压变化量时，发电机电压就恢复至额定值。

经过这一变化后，作用在衔铁上的三个力又重新平衡，衔铁停在新的平衡位置，调压器又处于新的平衡状态。

当发电机转速下降或负载增加时，电压调节器的工作过程与上述相反。

即：当发电机转速下降或负载增加时，发电机电压会下降而低于其额定值。

此时电磁铁线圈中的电流会立即减小，作用在衔铁上的电磁力会随之减小，衔铁向炭柱方向移动，炭片之间的压力便增大，炭柱电阻逐渐减小，发电机励磁电流逐渐增大，发电机电压逐渐上升。

当炭柱电阻的改变所引起的电压变化量，恰好抵消了由于转速和负载改变所引起的电压变化量时，发电机电压就恢复至额定值。

经过这一变化后，作用在衔铁上的三个力又重新平衡，衔铁停在新的平衡位置，调压器又处于新的平衡状态。

2. 负载均衡电路的工作原理（P139，图5-6）如果负载分配不均衡，设I1>I2, 则A、B 两点电位不相等，ΦA<ΦB，于是有电流自B 点经过W eq2和W eq1流向A点，产生相应的磁势。

在输出电流大的发电机调压器中，均衡线圈磁势页工作线圈磁势方向相同，使调压器铁芯合成磁势增强，调节点电压U1降低；输出电流小的发电机调压器，均衡线圈磁势与工作线圈磁势方向相反，使铁芯合成磁势减弱，调节点电压U2升高。

结果原来输出电流大的发电机电流I1减小，输出电流小的发电机电流I2增大，使负载趋于均衡。

如果I1<I2, 则调节过程相反。

即：如果负载分配不均衡，设I1<I2, 则A、B 两点电位不相等，ΦA>ΦB，于是有电流自A 点经过W eq2和W eq1流向B点，产生相应的磁势。

航天器电源系统设计作业1.电源系统在主电源、储能电源、功率调节三方面的方案初步设计步骤包括哪些方面。

确定电源系统的技术指标要求首先要充分了解飞行任务特点、航天器结构构型方案、工作寿命要求、有效载荷方案，从而确认航天器总体对电源系统的设计要求：电源系统的任务、供电要求（长期功率,峰值功率,平均功率,脉冲功率）、工作寿命及可靠性要求、质量及体积要求、环境试验要求、研制经费和航天器总体的制约条件等。

①主电源的方案选择与设计包括：太阳电池类型（品种和规格）、太阳电池阵的布局及安装方式（本体安装、单轴跟踪、双轴跟踪）、太阳电池阵输出功率预估、太阳电池阵的质量和面积预估、可靠性、安全性要求和可靠度指标预估、与航天器其它分系统的机、电、热接口要求、与地面支持设备间的机、电、热接口要求②储能电源的方案选择与设计包括：蓄电池的类型（品种和规格）、蓄电池组的组成形式、蓄电池组容量、放电深度要求（满足各种工况下的航天器对功率的需求）、蓄电池组的最大输出功率需求、蓄电池组充放电循环寿命需求、蓄电池组的质量和体积预估、可靠性、安全性要求和可靠度指标预估、与航天器其它分系统的机、电、热接口要求、与地面支持设备间的机、电、热接口要求③功率调节的方案选择与设计包括：能量传输方式（直接能量传输系统、峰值功率跟踪系统）、母线电压调节方式（不调节、半调节和全调节母线）、母线电压的选择和母线供电品质要求、太阳电池阵、蓄电池组的功率调节与控制方式、电源控制设备的质量和体积预估、可靠性、安全性要求和可靠度指标预估、与航天器其它分系统的机、电、热接口要求、与地面支持设备间的机、电、热接口要求2.空间环境对电源系统的影响包括哪些方面。

针对原子氧侵蚀影响、等离子体环境的表面充放电影响的预防措施。

①地球空间环境：引力场、中性大气、真空、电离层、磁场与磁层、高能粒子辐射环境、微流星体和空间碎片（1）对轨道的影响：地球引力场、高层大气、日月摄动、太阳辐射压力（2）对姿态的影响：地球磁场、高层大气、地球引力场、太阳辐射压力（3）空间环境对结构和材料的影响：辐射损伤（电磁辐射损伤；高能粒子辐射损伤）、材料放气、污染、材料表面原子氧侵蚀、撞击损伤、接触表面黏着和冷焊（4）空间环境对航天器的充电和放电影响：真空放电、表面静电充放电、体内放电、低压放电（5）空间环境对电子器件的影响：热环境、辐射损伤、单粒子事件（6）空间环境影响对航天器研制各阶段的要求：可行性论证阶段、方案设计阶段、研制阶段、发射阶段、运行阶段、发生异常和故障阶段（7）空间环境对电源系统的影响：太阳总辐照度变化的影响、化学损伤的影响、高能带电粒子的辐射损伤影响、等离子体环境的表面充放电影响、机械损伤的影响、温度环境的影响、空间污染的影响②原子氧侵蚀影响的预防措施：(1)选用抗原子氧侵蚀能力强的互联材料，或选择满足任务寿命要求的互连片的厚度，同时开展地面验证试验。

民用飞机供电系统设计吴明星【摘要】China has carried out the research of civil aircraft,the aircraft electrical system of advanced technology consists of the following aspects:variable frequency power,electrical multi -channel transmission systems and electrical load management cen-ters (ELMC).With the development of foreign status and trend,it is introduced from power supply system,electrical power dis-tribution system and electrical load management three aspects of the design of civil aircraft electrical systems.%针对我国已经开展大型客机的开发和研制，对飞机的电气系统先进技术变频电源、电气多路传输系统和电气负载管理中心（ELMC）进行了一些探讨。

结合国外电气系统发展的现状及发展趋势，从电源系统、配电系统和电气负载三个方面阐述了民用飞机电气系统的设计。

【期刊名称】《技术与市场》【年(卷),期】2015(000)011【总页数】3页(P7-9)【关键词】电气系统;变频电源;多路传输系统;负载管理中心(ELMC)【作者】吴明星【作者单位】上海飞机设计研究院，上海 201210【正文语种】中文0 引言世界航空业的快速发展，电子新技术、新材料、新设备越来越广泛地应用到民用航空领域中，采用大容量、效率高、频率范围广但又不会降低供电特性、电能质量稳定的供电系统，对提高民航飞行安全，促进行业稳步、协调可持续发展起着举足轻重的作用。
