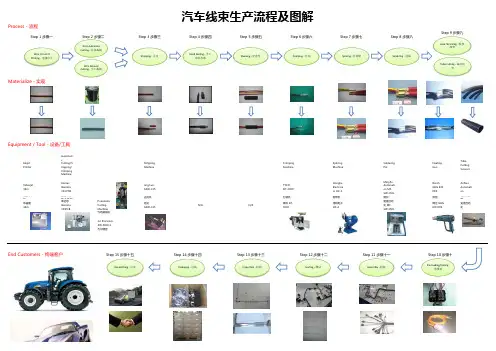

汽车线束装配流程图

Process - 流程
Step 1 步骤一
Wire Circuit ID Printing - 电线印字
Materialize - 实现
Step 2 步骤二
Wire Automatic Cutting - 自动裁线
Wire Manual Cutting - 手工裁线
Step 3 步骤三
Stripping - 去皮
Heating Gun
Bosch GHG 630 DCE 烘枪 博世 GHG 630 DCE
Tube Cutting Scissors
AnNuo Automati on 裁波纹管 钳 安诺自动 化
Step 13 步骤十三
Inspection - 检验
Step 12 步骤十二
Testing - 测试
Step 11 步骤十一
Assembly - 组装
Step 10 步骤十
Pre-loading/Coiling 预组装
Electroni c Scale
Steel Ruler
Dynalab NX Solo Series
Label Printer
Assembly Board
电子秤
钢尺
Dynalab NX Solo 系列
Zebra 888TT
汽车线束生产流程及图解
Step 4 步骤四
Step 5 步骤五
Step 6 步骤六
Hand Sealing - 手工 穿防水塞
Sleeving - 穿套管
Crimping - 打端
Step 7 步骤七
Splicing - 打铜带
Step 8 步骤八
Soldering - 浸锡
Step 9 步骤九
Heat Shrinking - 烘热 缩管
Step 14 步骤十四
Packaging - 包装
Crimping Machine
TYCO DT-3000
打端机
N/A
泰科 DT-
3000
Splicing Machine
Honghe Electroni cs HC-4 铜带机 鸿和电子 HC-4
Soldering Pot
MingFu Automati on MFSW-350L 锡炉 明富自动 化 MFSW-350L
Tube Cutting - 裁波纹 管
Equipment / Tool - 设备/工具
Inkjet Printer
Videojet 46m 喷墨印字 机 伟迪捷 46m
Automati c Cutting/S tripping/ Crimping Machine
Komax Gamma 333 PCB 全自动裁 线,去皮,打 库迈思 Gamma 333PCB
End Customers - 终端客户
Stripping Machine
Jing Lun CAW-315
去皮机
Pneumatic CutHale Waihona Puke Baiduing Machine
经纶 CAW-315
N/A
气动裁线机
Jer Precision JER-0810-2 杰尔精密
Step 15 步骤十五
Despatching - 出货
组装板
标签打印 机
斑马 888TT
N/A
