压力式泡沫比例混合装置使用说明书压力式泡沫比例混合装置使用说明书一、设备简介压力式泡沫比例混合装置是用来储存泡沫灭火剂并通过压力泡沫比例混合器利用泵组的供水将泡沫灭火剂置换出来，并与供水按一定的比例混合形成泡沫混合液的装置。
它是低倍数空气泡沫灭火系统的一个关键设备。
主要适用于易燃或可燃液体的生产、储存、运输和使用场所；如石油化工企业、油库、装卸栈台、船舶码头、采油平台、飞机库和汽车库等火灾危险场所。
压力式泡沫比例混合装置为适应不同需要和安装场所可分为卧式、立式、有胶囊、无胶囊、单比例混合器、双比例混合器以及多比例混合器（需特殊订货）等，用户可根据实际配置的需要和安装的空间位置进行选择。
二、压力式泡沫比例混合装置结构卧式有胶囊比例混合装置示意图1、安全阀2、进水截止阀3、球阀（加液口）4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊10、滤管11、吸液管12、排污口12、排水口卧式储罐底座安装示意图立式有胶囊比例混合装置示意图1、安全阀2、球阀（加液口）3、进水截止阀4、出液截止阀5、比例混合器6、储罐7、人孔8、排气阀9、胶囊 10、虹吸管 11、滤管 12、排水口 13、排污口立式储罐底座安装示意图三、主要技术参数工作压力：混合液流量范围:混合比：(32比例混合装置)进出口压差：（32双比例混合装置）大于或等于（48比例混合装置）储罐容量：型号*100（48双比例混合装置）安全阀动作压力： 1.31（80单比例混合装置）适用泡沫液型号：所有低倍数泡沫液（80双比例混合装置）四、外形安装尺寸及质量A卧式型号储罐内径进出口通径外形尺寸（㎜）安装尺寸（㎜）质量（ton) L S H K R A B 螺栓PHYM32-6800 1001700 1320 1650 756 666650 600M20 1.5PHYM48-6 175PHYM32-10 1000 100 1830 1525 1850 858 768 1.9注：1、括号内尺寸为同规格的有胶囊尺寸，其余有胶囊与无胶囊通用。

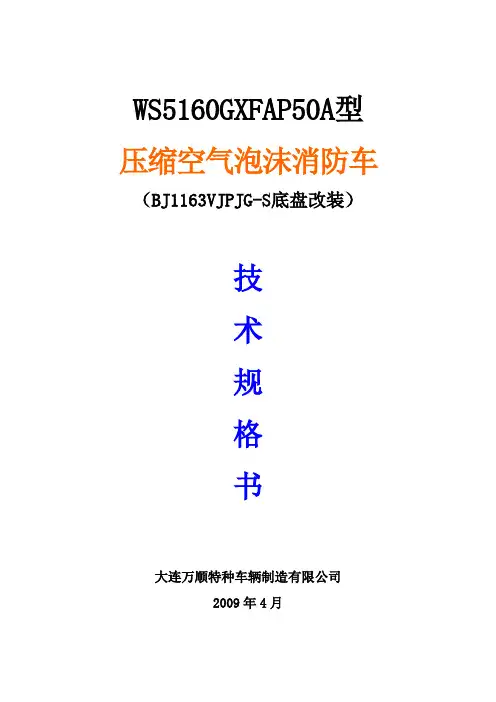

WS5160GXFAP50A型压缩空气泡沫消防车（BJ1163VJPJG-S底盘改装）技术规格书大连万顺特种车辆制造有限公司2009年4月一、简介WS5160GXFAP50A压缩空气泡沫消防车是我厂应用新技术、新工艺，使用新材料，自主研制开发的具有自主知识产权的最新产品。
该车采用北汽福田生产的BJ1163VJPJG-S型二类汽车底盘，加长原驾驶室为双排座，可载含驾驶员在内的乘员7人，驾乘舒适轻便。
该车采用全套进口美国大力公司最新研制的 CAFS压缩空气泡沫系统，其核心部件如FoamPro2001泡沫注入系统，电子控制系统、安全保护报警系统均属于美国大力公司的独家产品。
因此压缩空气泡沫系统操控简易，泡沫生成实现即时全自动微机精确调控，并设多重保护与报警系统，消防作战员可依据复杂的火场情况，方便地借助按钮选择干泡沫、湿泡沫、中倍泡沫等不同类型的泡沫灭火方式。
该套系统不仅装有A类泡沫原液，还装有B类泡沫原液，可高效率地扑灭和控制A、B类物质火灾，并具备良好的环保性能。
其压缩空气泡沫性能稳定、操作方便，使用可靠，是值得依赖的产品。
二、整车主要性能参数1、底盘型号： BJ1163VJPJG-S北汽福田二类底盘厂家：北汽福田汽车股份有限公司驱动型式： 4×2轴距： 4600 mm2、发动机型号： WP10.300N功率： 221kW扭矩： 1390 N·m（1200-1500r/min）3、尺寸参数：外型尺寸（长×宽×高）： 8550mm×2495mm×3615mm悬长（前悬/后悬）： 1550/2400mm接近角/离去角： 26°/14°4、性能参数：最高车速：≥90km/h油厢容积： 200L制动距离（初速度30Km/h）：≤9.0加速行驶车外噪声：≤85 dB(A)5、质量参数：满载总质量：19000kg载液量：3600kg水＋400kgA类泡沫原液+1000kg B类泡沫原液6、驾驶室：乘员数（含驾驶员）：7（人）三、主要结构：１、驾驶室结构：平头、四开门联体乘员室，全钢框架焊接一体式结构。
泡沫消防车操作规程(doc 41页)泡沫消防车操作规程（豪泺底盘）2008年月日发布 2008年月日实施中国石油泡沫消防车操作规程1车辆概况 1.1用途与特点用途：主要用于扑救大面积油类火灾，化工装置及油罐火灾，也可用于扑救建筑物等其它火灾。
特点：本身带有水泵、水罐和泡沫罐，可独立完成火灾扑救及生产作业现场监护。
消防系统可实现气-机-电一体化操作和手动操作。
1.2主要构造及原理该车主要由驾驶室、水罐、泡沫液罐、水泵系统、泡沫系统、自保系统、电气控制系统和器材箱组成。
1.2.1驾驶室四门双排驾驶室，可乘坐6人（包括驾驶员），内部安装各种主要控制开关、电子警报器、AV1/AV2VOL+VOL-MENUJEJA图2 倒车监视器ELECTRONIC SIRENHONKH-L2H-L1WAIL WELP MICCJB-100OFFONHORNSIRENMIC图1 电子警报器倒车监视器、车载电台电源及逆变器等。
后排座椅靠背上装有4具便携式空气呼吸器固定架。
1.2.2水罐、泡沫罐罐体由不锈钢板制成，总容量为12000L，可根据要求进行不同水液比的分隔。
两侧装有水罐进水口和泡沫罐进液口，罐底配备水罐、泡沫罐排放阀。
1.2.3动力传动机构水泵动力传动机构由取力器、传动轴组成，本车采用夹心式取力器，位于变速箱与离合器之间，一轴取力，采用飞溅润图4 动力传导系统滑形式和强制式水冷却。
1.2.4水泵系统水泵系统由水泵、水泵引水装置、机械式压力平衡装置及其它附属管路、液罐等组成。
水泵位于车后端泵室内，拉开泵室的后翻门即为消防泵操作系统。
1.2.5泡沫系统图5 水泵系统泡沫系统主要由泡沫比例混合器、泡沫罐和管路构成，通泡沫控制仪泡沫计量阀扩散管备用阀混合阀清洗阀外吸液阀图6 泡沫系统过泡沫比例混合器使泡沫液罐与水泵连接，使水和泡沫液按规定的配比混合。
1.2.5自保系统本车配置5个喷雾型自保喷头（前轮3个，后轮2个），图7 自保系统当地面发生流淌火灾时能对消防车自身进行保护。
压力式泡沫比例混合装置原理图引言压力式泡沫比例混合装置是一种用于生产泡沫材料的设备，它能够根据一定比例将液体泡沫原料和气体混合，从而产生稳定的泡沫材料。
本文将详细介绍压力式泡沫比例混合装置的原理和工作过程，并提供一份原理图。
背景泡沫材料是一种轻质、耐热、隔热、吸音等特性突出的材料，广泛应用于建筑、航空航天、汽车等领域。
为了生产高质量的泡沫材料，需要准确控制液体泡沫原料和气体的混合比例。
压力式泡沫比例混合装置应运而生。
原理压力式泡沫比例混合装置的原理基于两个主要的工作原理：液体泡沫原料的供给和气体的供给。
液体泡沫原料供给液体泡沫原料通过泵加压供给到混合室。
在混合室中，液体泡沫原料经过调节阀和流量计，控制液体的流量，并通过混合器将泡沫原料喷洒进气体中。
混合器内部设计有喷嘴，通过高速涡轮的作用使液体泡沫原料形成细小的颗粒，与气体混合后形成泡沫。
气体供给气体供给是另一个关键步骤。
气体由气源供给系统提供，通过调节阀和流量计分别控制气体的流量，并通过混合室进入混合器。
混合器的喷嘴将气体与液体泡沫原料混合，形成稳定的泡沫材料。
工作过程压力式泡沫比例混合装置的工作过程如下：1.启动气源供给系统，确保气体供应稳定。
2.启动液体泡沫原料供给泵，将液体泡沫原料加压供给到混合室。
3.调节液体泡沫原料的流量，确保与气体混合的比例达到预设值。
4.调节气体的流量，确保与液体泡沫原料混合的比例达到预设值。
5.液体泡沫原料和气体混合后，在混合器喷嘴的作用下形成稳定的泡沫材料。
6.将泡沫材料输送至下游设备或容器中进行后续处理。
原理图下面是压力式泡沫比例混合装置的原理图：液体泡沫原料供给 ---> 混合室 ---> 混合器 ---> 泡沫材料输出^||气体供给系统结论压力式泡沫比例混合装置是一种用于生产泡沫材料的重要设备，通过控制液体泡沫原料的流量和气体的流量，可以确保混合比例准确，从而生产出稳定的泡沫材料。
本文介绍了该装置的原理和工作过程，并提供了一份原理图，便于读者理解和使用此装置。
压力式泡沫比例混合装置(型号：PHYM24/10、PHYM24/15、PHYM32/20、PHYM32/25、PHYM32/30、PHYM48/40、PHYM48/50、PHYM48/55、PHYM64/60、PHYM64/76、PHYM64/80、PHYM80/100、PHYM100/110、PHYM120/130)使用说明书制造商：渤盾消防设备地址：市津南区小站工业园：8传真：3 邮编：300353目录一、概述 (1)二、产品规格及型号 (2)三、结构及工作原理 (2)四、性能参数与结构尺寸 (3)五、安装 (5)六、使用方法 (5)七、维护和保养 (7)八、故障排除 (7)九、保修围 (7)一、概述PHYM系列压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫按一定的比例进行自动混合，输出泡沫混合液供泡沫产生器、泡沫枪、泡沫炮等喷射设备产生喷射空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一）。
广泛用于扑灭甲（液化烃除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍配置使用的消防设备。
图一、PHYM系列泡沫灭火示意图二、产品规格及型号PHYM系列贮罐压力式泡沫比例混合装置按填盛方式分隔膜式、普通型；按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3%或6%，亦可提供8%的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/s，贮罐容积有1000-15000L不同规格。
根据所需要的混合液流量和泡沫喷射时间，比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHYM系列贮罐压力式泡沫比例混合装置的型号意义标记示例：PHYM32/55-6 表示最大流量为32L/S,泡沫液储罐容积为5.5M3，混合比为6%的隔膜型压力式比例混合装置。
压力式泡沫比例混合装置使用说明及操作流程东营市亚通石化有限公司李廷振一、泡沫比例混合装置的特点及用途贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、规格及型号压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
三、结构及工作原理压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过1.2Mpa时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
PHY系列压力式比例混合装置使用说明书目录1.泡沫灭火系统概述 (3)1.1泡沫灭火剂简介 (3)1.2泡沫灭火原理简介 (3)1.3适用范围 (4)1.4产品特点 (4)2.压力式泡沫比例混合装置 (4)2.1装置简介 (4)2.2装置构成及型号 (5)2.3储罐型号及安装尺寸 (6)2.4比例混合器型号及主要参数 (7)2.5装置流程 (8)2.6系统设计 (8)3.产品选型 (11)4.安装及调试 (11)4.1储罐的安装 (11)4.2比例混合器的安装 (12)4.3调试 (12)5.产品使用、维护及注意事项 (12)5.1产品使用 (12)5.2维护保养 (13)5.3注意事项 (14)1、泡沫灭火系统概述1.1 泡沫灭火剂简介凡能够与水混合，并通过化学反应或机械方法产生灭火泡沫的灭火剂，称为泡沫灭火剂。
普通泡沫灭火剂主要用于扑救非水溶性易燃和可燃液体火灾，抗溶性泡沫灭火剂可扑救水溶性的易燃和可燃液体火灾。
按照泡沫的机理,可分为化学泡沫灭火剂和空气泡沫灭火剂，空气泡沫灭火剂按照发泡倍数，又可以分为低倍数泡沫、中倍数泡沫和高倍数泡沫，低倍数泡沫又分为普通蛋白泡沫、氟蛋白泡沫、水成膜泡沫、合成泡沫和抗溶泡沫五种类型。
中高倍泡沫属于合成泡沫类型。
注：本说明书主要以低倍数泡沫灭火系统来阐述压力式泡沫比例混合装置的相关说明；以及以水成膜泡沫灭火剂来叙述泡沫灭火剂的相关性能。
水成膜泡沫灭火剂：AFFF-3、AFFF-6型，它由氟表面活性剂，碳氢表面活性剂、溶剂、稳定剂等多组份配合而成，是一种新型、高效的灭火剂。
其特点是在油类表面上能形成一层抑制油类蒸发的防护膜，靠泡沫和防护膜的双重作用，灭火效率高、速度快、防复燃性能和封闭性能好，贮存期长。
该灭火剂与水按3：97或6：94的比例混合，可以在各种低、中倍数泡沫产生设备中发泡，主要用于扑救一般非水溶性可燃、易燃液体的火灾，且能迅速地控制火灾蔓延和扑灭火灾；可以与干粉灭火剂联用灭火，亦可采用“液下喷射”的方式扑救大型油类贮罐火灾。

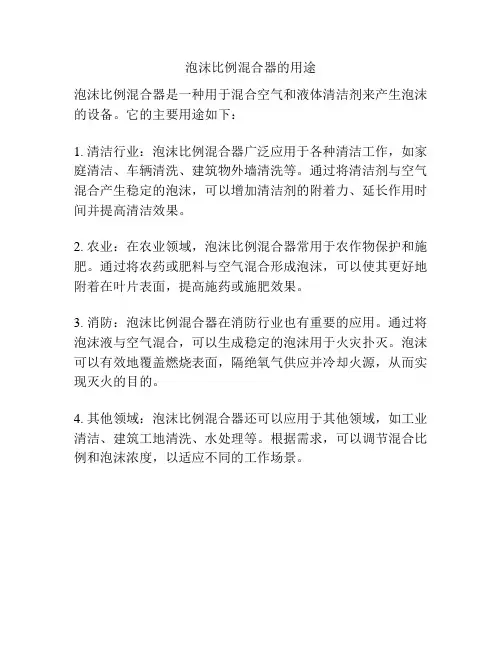

泡沫比例混合器的用途
泡沫比例混合器是一种用于混合空气和液体清洁剂来产生泡沫的设备。
它的主要用途如下：
1. 清洁行业：泡沫比例混合器广泛应用于各种清洁工作，如家庭清洁、车辆清洗、建筑物外墙清洗等。
通过将清洁剂与空气混合产生稳定的泡沫，可以增加清洁剂的附着力、延长作用时间并提高清洁效果。
2. 农业：在农业领域，泡沫比例混合器常用于农作物保护和施肥。
通过将农药或肥料与空气混合形成泡沫，可以使其更好地附着在叶片表面，提高施药或施肥效果。
3. 消防：泡沫比例混合器在消防行业也有重要的应用。
通过将泡沫液与空气混合，可以生成稳定的泡沫用于火灾扑灭。
泡沫可以有效地覆盖燃烧表面，隔绝氧气供应并冷却火源，从而实现灭火的目的。
4. 其他领域：泡沫比例混合器还可以应用于其他领域，如工业清洁、建筑工地清洗、水处理等。
根据需求，可以调节混合比例和泡沫浓度，以适应不同的工作场景。
泡沫比例混合器原理图泡沫比例混合器是一种用于混合不同比例的液体和气体以产生泡沫的设备。
它通常被广泛应用于消防、矿山、化工等行业，用于灭火、矿井通风或者生产泡沫材料等工艺。
泡沫比例混合器的原理图如下：首先，泡沫比例混合器由进液管、进气管、比例控制阀、混合室和出泡沫管等组成。
当液体和气体进入混合室时，比例控制阀会根据预设的比例自动调节液体和气体的流速，使其在混合室内充分混合。
混合好的泡沫通过出泡沫管输出到需要的地方。
其次，泡沫比例混合器的原理是利用比例控制阀来控制液体和气体的流速，从而实现混合的目的。
比例控制阀通常由电磁阀或气动阀控制，可以根据需要进行手动或自动调节。
通过调节比例控制阀，可以实现不同比例的液体和气体混合，满足不同工艺的需求。
另外，泡沫比例混合器的原理图中还包括进液管和进气管。
进液管用于输送液体，进气管用于输送气体。
液体和气体进入混合室后，经过比例控制阀的调节，混合成泡沫后通过出泡沫管输出。
进液管和进气管的直径和长度对混合效果有一定影响，需要根据实际情况进行合理设计。
最后，泡沫比例混合器的原理图中的混合室是泡沫混合的关键部位。
在混合室内，液体和气体充分混合，形成稳定的泡沫。
混合室的设计和结构对泡沫的质量和稳定性有重要影响，需要考虑流体力学和热力学等因素，确保混合效果达到预期要求。
综上所述，泡沫比例混合器原理图中的各个部件相互配合，通过比例控制阀调节液体和气体的流速，实现不同比例的混合。
混合室是泡沫混合的关键部位，设计合理的混合室可以确保泡沫的质量和稳定性。
泡沫比例混合器在各行业中有着重要的应用，其原理图的设计和优化对设备的性能和效率有着重要的影响。
PHY系列压力式比例混合装置使用说明书目录一、产品特点及用途PHY系列贮罐压力式泡沫比例混合装置由泡沫罐、压力式比例混合器、隔膜、进水管、出液管及控制阀门等组成。
当压力水流经该装置的比例混合器时，能使水与泡沫液按一定的比例进行自动混合，输出泡沫混合液供泡沫产生及喷射设备产生空气泡沫进行灭火。
该装置可与消防泵（或消防车）、泡沫产生及喷射设备组成固定式（或半固定式）泡沫灭火系统（见图一），广泛应用于扑灭甲（液化气除外）、乙、丙类液体火灾，具有安全可靠、灭火效率高等优点，是油库、炼油厂、化工厂、油田、码头、油轮、飞机库、机场及燃油锅炉房等场所最普遍使用的消防设备。
图一、贮罐压力式空气泡沫比例混合装置泡沫灭火系统示意图二、产品规格及型号PHY系列压力式泡沫比例混合装置按填盛方式分隔膜型、普通型，按罐体放置方式分卧式、立式两种形式。
泡沫混合比一般为3％或6％，亦可提供8％的混合液用于中倍数泡沫灭火系统。
该装置混合液流量32-160L/S，贮罐容积为1000-16000L不同规格。
根据所需要的混合液流量和泡沫喷射时间、比例混合器和泡沫罐可任意组合成系列产品，以满足工程应用的需要。
PHY系列压力式泡沫比例混合装置的型号意义标记示例：容积为3000L、比例混合器流量32L/S，卧式，带隔膜的压力式泡沫比例混合装置，标记为PHYM32/30。
三、结构及工作原理PHY系列压力式泡沫比例混合装置由罐体（普通型或隔膜型）、比例混合器总成、进水管路总成、出水管总成，排液管总成等组成。
当消防水泵的压力水沿供水管道进入比例混合器时，一部分压力水经进水管道流入泡沫液贮罐，将罐内（或隔膜内）的泡沫液压出，泡沫液通过出液管道进入压力比例混合器，在混合器中与水按规定的比例形成混合液流出混合器，再通过混合液管被送入泡沫产生设备，喷射泡沫进行灭火（见图二）。
该装置中设定为水压超过时即能自动泄压，以保持装置安全。
(一)普通型由于溢水环安装在罐体内的最上方，进入管路流入罐内的压力水能从罐内上方缓缓流出，水与泡沫液不会快速混合，保持比重大于水的泡沫药剂始终在水的下方，以满足比例混合器按比例使泡沫液与水的混合要求。
目录一.概述 (1)二.结构与工作原理 (1)三.PHY/PHYM系列压力式比例混合装置外形及安装尺寸图 (4)四.使用说明 (8)五.维护与保养 (9)一、概述低倍数泡沫灭火系统具有安全可靠、经济实用、灭火效率高等特点，尤其对扑救B 类火灾更具有突出的优越性，是目前国内易燃液体类火灾的主要扑救方式。
该系统适用于油库、港口码头、燃油运输船、飞机库、油罐区、石油化工企业等场所。
PHYM系列压力式泡沫比例混合装置是低倍数泡沫灭火系统的主要设备，当消防压力水流经该设备时，泡沫液与水按一定比例自动混合，输出泡沫混合液，供给空气泡沫产生器、空气泡沫枪、空气泡沫炮和其他泡沫设备，产生空气泡沫扑救油类、醇类等火灾。
PHYM系列压力式比例混合装置型号的意义：PHY M 48/50│││└────储罐容积5000L││└──────最大混合流量48L/s│└────────有隔膜└──────────压力式比例混合装置二、结构与工作原理1、结构：混合装置采用储罐式压力比例混合形式，整套设备由比例混合器、钢制储罐、橡胶隔膜（胶囊）、控制阀、进水管路、出液管路、排液管路、排水管路等组成。
每个管路均安装有阀门，比例混合器安装在罐体侧面，进水、出液两管路使罐体内腔与混合器连通。
在进水管路上还安装有压力表和安全阀。
2、工作原理：主管道的压力水在流经比例混合器管路时有部分水经进水管路进入储罐水腔内，挤压橡胶隔膜（胶囊），储罐水腔内与主管道上压力平衡的同时适量的泡沫液经吸液管被挤出，通过出液管路流入比例混合器，比例混合器可使水和泡沫按一定比例（3%或6%）混合形成泡沫混合液。
泡沫混合液被输送至泡沫产生器或泡沫枪、泡沫炮等其它泡沫喷射设备，产生空气泡沫扑救甲、乙、丙类液体火灾，进行灭火工作。
图一 PHY系列(无隔膜)压力式比例混合装置工作原理图比例混合器 贮罐 进水阀 出液阀 人工加注泡沫液法兰盖 排液阀 排气阀1、2、3、4、5、6、7、 图二 PHYM系列(隔膜型)压力式比例混合装置工作原理图比例混合器总成 贮罐 进水阀 出液阀 人工加注泡沫液法兰盖 排液阀 胶囊排气阀 水腔出气阀 排水阀1、3、4、5、6、7、8、9、2、A、进口阀 B、出口阀A、进口阀 B、出口阀PHY/PHYM系列压力式泡沫比例混合装置性能参数表（卧式、立式）说明：上表中的配置为我公司的标准配置，如有特殊要求如：比例混合器反向、罐体上配置多个比例混合器等请注明。
云梯消防车的使用与维护沈阳捷通消防车有限公司目录前言一、概述二、技术性能三、云梯车作业部分说明四、云梯车操作注意事项五、消防车维护与保养须知前言随着经济的发展，现在城市的高楼大厦越来越多，这就给发生意外或火灾之后的救援工作提出了更高的要求。
为了满足这样的要求，我们不仅要具备过硬的身体素质和心理素质，还应具有专业的设备及熟练操作专业设备的技能，云梯消防车就是目前高空救援和灭火的专业设备之一。
为了能更好的使用和发挥云梯消防车的优点，同时也为了能更好保障人民生命财产的安全，下面就从云梯消防车的组成，技术性能，云梯车作业部分的说明，云梯车操作注意事项，消防车维护与保养须知等方面详细的介绍一下云梯消防车。
目前国内与国外的云梯消防车大同小异，他们在使用环境，结构原理，功能要求等方面基本一致，区别则主要集中在随车附件，各种控制元件的生产厂家，及外观装饰等方面。
多功能云梯消防车（以下简称云梯消防车）（本教材以YT32型为例进行说明）是高空救人与灭火的专用设备。
为了更直观的了解云梯消防车的组成，现通过一张云梯消防车装配图及图解，可以对云梯消防车的组成有一个更详细的了解。
YT32型多功能云梯消防车组成部分如下：①-电动遥控炮；②-工作平台总成（工作平台自动调平机构）；③-水泵及管路；④-梯架总成；⑤-车身付梁和围板；⑥-上车液压系统；⑦-下车液压系统；⑧-支腿机构；⑨-回转变幅机构；上车操作台上车电器安全控制动力单元泡沫充填泵下车操作台第一节概述云梯消防车具备结构简单，整车灵巧轻便，安全可靠，工作效率高等优点，在处理突发事件及火灾救人方面一直享有很高的评价。
云梯消防车是全回转，直伸梯，各性能机构均采用电气控制液压驱动。
该车操作简便、动作灵活、安全可靠、实用性强。
其总体结构：液控系统采用了电液比例阀，在上车操作台与载人工作平台处都可以进行上车梯架部分的电控操作。
但在上车操作台处可以实现对载人工作平台的超越控制，并且增加了液压控制手柄，在电气系统出现毛病时，可以利用液控手柄实现上车的应急操作。
PHY(M)系列压力式泡沫比例混合装置是低倍泡沫灭火系统的主要设备，由泡沫比泡沫比例混合器是泡沫灭火系统的关键部件之一，它是将水和泡沫原液按一定比例（3%、6%）进行混合，形成泡沫混合液，供给泡沫产生器的装置。
本公司生产的比例混合器有压力式比例混合器、管线式负压比例混合器和平衡式压力比例混合器，以适应于不同的消防工程的需要。
1．PHY型压力式比例混合器⑴ PHY型压力式比例混合器组成PHY型压力式比例混合器，一般与带胶囊的泡沫液储罐一起使用。
胶囊装载泡沫液并将泡沫液与储罐分隔，比例混合器的进水支管用于向罐内灌装压力水，另一支管与泡沫罐出液管相接，将挤出的泡沫液输入混合器，与水混合成泡沫混合液。
⑵ PHY比例混合工作原理PHY型压力式比例混合器是利用文丘里原理工作的。
比例混合器进水支管向罐内灌装压力水，在压力作用下，等体积水就可将等体积泡沫液从储罐中挤压出来进入比例混合器，在比例混合器中与水按比例混合成泡沫混合液供泡沫系统使用。
⑶ PHY型压力式比例混合器结构及性能参数见图5、表3、表4图5 PHY系列压力式比例混合器表3 压力式比例混合器结构尺寸（mm）表4 压力式比例混合器性能参数项目参数型号注：表中数值是在进口水压1.0MPa时的实测值，当进口水压力升高或降低时，其值也相应升高或降低。
但吸液量与混合液量的比例值，则保持不变。
⑷ PHY型压力式比例混合器特点① 组成的比例混合装置中泡沫液储罐为压力储罐。
② 系统工作时泡沫液与水不接触，泡沫液一次未用完可继续使用。
③ 安装方便，便于调试和日常试验。
2. 负压式比例混合器⑴ PHF型负压比例混合器结构及用途PHF型负压比例混合器由连接法兰（管螺纹）、喷嘴、扩散喉管、泡沫液管等组成。
是移动式和局部应用式灭火系统的配套设备，它适用于高、中、低倍数泡沫灭火系统。
其结构见图6、表5、表6图6 PHY系列负压式比例混合器表5 PHF型负压式比例混合器主要性能参数表6 PHF型负压式比例混合器主要尺寸参数⑵ PHF型负压比例混合器工作原理及特点PH型负压比例混合器利用文丘里原理用一定压力的水高速经过喷嘴时，其出口处形成负压，在大气压作用下，通过吸液管将泡沫液从储罐中吸入负压式比例混合器，与水混合成泡沫混合液，送往发泡设备。
