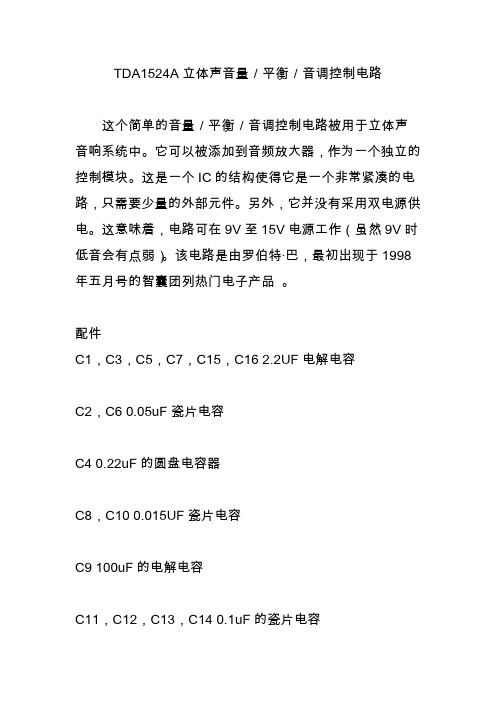

TDA1524A立体声音量／平衡／音调控制电路
这个简单的音量／平衡／音调控制电路被用于立体声音响系统中。
它可以被添加到音频放大器，作为一个独立的控制模块。
这是一个IC的结构使得它是一个非常紧凑的电路，只需要少量的外部元件。
另外，它并没有采用双电源供电。
这意味着，电路可在9V至15V电源工作（虽然9V时低音会有点弱）。
该电路是由罗伯特·巴，最初出现于1998年五月号的智囊团列热门电子产品。
配件
C1，C3，C5，C7，C15，C16 2.2UF电解电容
C2，C6 0.05uF瓷片电容
C4 0.22uF的圆盘电容器
C8，C10 0.015UF瓷片电容
C9 100uF的电解电容
C11，C12，C13，C14 0.1uF的瓷片电容
R1，R4 10K 1/4W电阻
R2，R5 33K 1/4W电阻
R3，R6 4.7K 1/4W电阻
R7 2.2K 1/4W电阻
R8，R9，R10，R11 50K线性电位器
U1 TDA1524A音调控制IC
S1 单刀单掷开关
J1，J2，J3，J4 RCA插孔
备注
S1是一个轮廓控制。
音量是由R11控制。
平衡是由R10控制。
R9和R8控制低音和高音。
J1为左输入，J4是右输入。
J2为左输出，J3是右输出。
该电路设计，接受线路电平或麦克风电平输入。
如果你打算
使用一个更强的信号，将需要分压器使电平下降到适当的水平。
如果你打算这个电路集成到另一个电路中，你可以跳过
J1-J4。
扩音机RC型音调控制电路分析在高传真扩音机的前置级中，为什么通常要加入音调控制电路呢？我们知道，一般语言和音乐，在重放音时所需的频率范围是不同的。
语言放音的频率范围为100赫至几千赫，交响乐放音的频率范围则应大于40～14000赫，这样它们对放大电路的频响要求就不一样。
再加上放音环境条件有差异，每个人在听觉上习惯爱好也不同，所以在扩音机电路中常常需要加入音调控制电路，用它来按实际要求突出或减弱高音区或低音区，以期改善音质。
常用音调控制电路有两种: 一种是衰减型RC音调控制电路，另一种是反馈型音调控制电路。
本文先谈谈第一种。
RC型音调控制电路高音调整原理电路图见图1，图中W1 为高音控制电位器。
因为C3 、C4 的容量大于C1、C2 的容量，因此对高频信号而言，C3 、C4 可视为短路。
于是高音调整电路可简化为图2。
当W1 活动臂移至最上端A点时，因为W1 阻值远远大于R2，W1 、C2 支路可视为开路，所以图2可等效为图3a。
又因C1对低音和中音来讲，可视为开路，所以在频率比较低时，V2 ／V1 ＝R2 ／（R1 ＋R2 ）。
图3a对高频来讲，C1 的容抗很小，高频信号可以顺利通过，因此，相对于低音来说，高音的音量提高了。
当频率高到一定程度时，C1 可视为短路，V2 就几乎等于 V1 了。
图3b为图3a 电路的提升特性，图3b中的实线为控制特性的精确值，虚线代表近似值。
高音开始转折的频率fH1 =1／2πC1R1，由此点开始，频率每升高一倍，信号的提升量增大6分贝左右；fH2为特性由提升转入平坦的转折频率，fH2 =（R1+R2 ）／2R1R2C1 。
如果设R1=10R2，则当f=10fH1 时，频率增大10倍，电压的传输比将相对提高20分贝（10倍）。
当W1 的活动臂移至最下端B点时，高音衰减最大，情况如下：由于W1 阻值较大，阻止了高音通过W1 、C1支路， W1 、C1 支路可视为开路。
然而，由于C3 、C4对高音可视为短路，因此不管W2 的活动臂置于什么位置，其等效电路均可画成图4a形式。
LM1036是一个电压控制的双声道，音调（高/低音）、音量、左右音量平衡调节IC。
它带有一个等响度开关，用以补偿在小音量时的人耳特性曲线。
因为它是用电压控制调节，可以用单片机控制电路去调节音调、音量、平衡、等响度等，可以完全不用讨厌的双联（或单联）电位器，就算用也不会对音质有影响，以下就是它的一些特性：
支持电压：9V～16V
·音量控制范围达75dB
·音调控制范围达±15dB
·声道隔离度≥75dB
·低失真：在输入0.3Vrms时，失真为0.06%
·高信噪比：在输入0.3Vrms时，信噪比高达80dB
·外围电路简单
以下为电路原理图：。
音调控制电路引言音调控制电路是一种将输入音频信号的频率进行调节的电路。
它常用于音乐设备、广播设备以及消费电子产品中，可以调节音频信号的音调以满足用户的需求。
本文将介绍音调控制电路的基本原理、常见的电路设计以及应用案例。
基本原理音调控制电路的基本原理是通过改变音频信号的频率来实现对音调的调节。
音频信号通常是由不同频率的正弦波组成，不同频率的正弦波对应着不同的音调。
音调控制电路可以通过增加或减小不同频率的正弦波的幅值来实现音调的调节。
电路设计1. 可变频率RC网络可变频率RC网络是一种简单且常见的音调控制电路设计。
它由一个可变电阻和一个电容组成，电阻和电容的值可以通过调节来改变频率。
通过改变电阻和电容的值，我们可以改变RC网络的截止频率，从而改变输入音频信号的频率，实现音调的调节。
2. Baxandall音调控制电路Baxandall音调控制电路是一种经典的音调控制电路设计。
它由两个放大器和多个RC网络组成，通过调节不同的RC网络的截止频率，可以实现对低频和高频的增强或衰减。
Baxandall音调控制电路通常应用于音响设备中，可以通过调节低频和高频的增益来实现音乐的音调调节。
3. 数字音调控制电路数字音调控制电路是一种利用数字信号处理技术实现音调调节的电路。
它通过采样输入音频信号，并对音频信号进行数字化处理，包括调整频率、增加或减小音量等。
数字音调控制电路可以实现更精确的音调调节，且可以通过软件控制来实现多种音效效果。
应用案例1. 音乐设备音调控制电路广泛应用于音乐设备中，如音响、吉他效果器等。
用户可以通过调节音调控制电路来调节音乐的音调，以满足不同的音乐风格和个人喜好。
2. 广播设备广播设备中的音调控制电路常用于广播节目的处理，包括调节主持人的声音、添加特效音等。

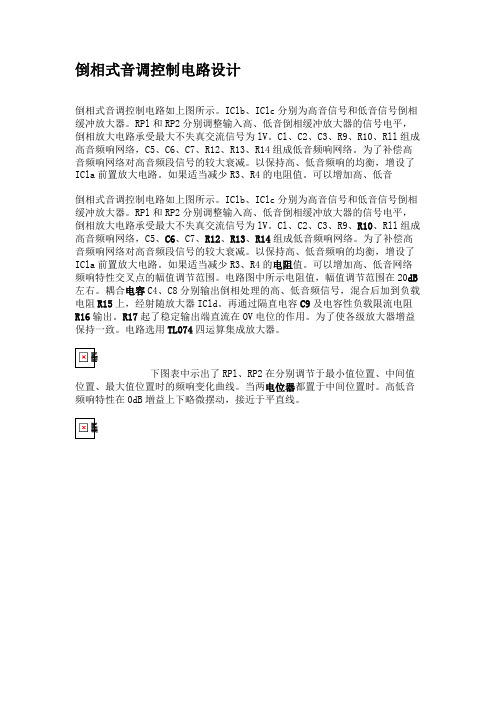

倒相式音调控制电路设计倒相式音调控制电路如上图所示。
IClb、IClc分别为高音信号和低音信号倒相缓冲放大器。
RPl和RP2分别调整输入高、低音倒相缓冲放大器的信号电平，倒相放大电路承受最大不失真交流信号为lV。
Cl、C2、C3、R9、R10、Rll组成高音频响网络，C5、C6、C7、R12、R13、R14组成低音频响网络。
为了补偿高音频响网络对高音频段信号的较大衰减。
以保持高、低音频响的均衡，增设了ICla前置放大电路。
如果适当减少R3、R4的电阻值。
可以增加高、低音倒相式音调控制电路如上图所示。
IClb、IClc分别为高音信号和低音信号倒相缓冲放大器。
RPl和RP2分别调整输入高、低音倒相缓冲放大器的信号电平，倒相放大电路承受最大不失真交流信号为lV。
Cl、C2、C3、R9、R10、Rll组成高音频响网络，C5、C6、C7、R12、R13、R14组成低音频响网络。
为了补偿高音频响网络对高音频段信号的较大衰减。
以保持高、低音频响的均衡，增设了ICla前置放大电路。
如果适当减少R3、R4的电阻值。
可以增加高、低音网络频响特性交叉点的幅值调节范围。
电路图中所示电阻值，幅值调节范围在20dB 左右。
耦合电容C4、C8分别输出倒相处理的高、低音频信号，混合后加到负载电阻R15上，经射随放大器ICld。
再通过隔直电容C9及电容性负载限流电阻R16输出。
R17起了稳定输出端直流在OV电位的作用。
为了使各级放大器增益保持一致。
电路选用TL074四运算集成放大器。
下图表中示出了RPl、RP2在分别调节于最小值位置、中间值位置、最大值位置时的频响变化曲线。
当两电位器都置于中间位置时。
高低音频响特性在0dB増益上下略微摆动，接近于平直线。
声控电路的制作步骤宝子们，今天来和大家唠唠声控电路的制作呀。
咱得先准备材料呢。
像驻极体话筒呀，这可是能把声音信号转化成电信号的小能手。
还有三极管，电阻、电容这些小零件也不能少哦。
特别是电容，就像电路里的小仓库，能储存电荷呢。
有了材料就开始动手啦。
先把驻极体话筒的电路部分搭起来。
这个话筒有两个引脚，一个是接电源的，另一个就是输出声音信号变成的电信号啦。
把它和一个合适的电阻串联起来，这个电阻就像是一个小门卫，控制着电流的大小呢。
接着就是三极管出场啦。
三极管可神奇了，就像一个小阀门，能把小的电信号放大。
把从驻极体话筒过来的信号接到三极管的基极，然后在集电极和发射极之间接上合适的电阻。
这时候啊，经过三极管放大后的信号就更明显啦。
电容这个时候也要发挥作用喽。
在电路里合适的位置接上电容，它能把一些不稳定的信号过滤掉，就像筛子一样，只留下我们想要的干净的信号。
再来说说电源部分。
电源就像是整个电路的能量源泉，给所有的零件提供动力。
要注意电源的电压要和我们使用的零件相匹配哦，不然电路可能就会闹小脾气，不工作啦。
然后呢，我们可以把这个初步完成的声控电路接到一个小灯或者其他负载上。
当有声音的时候，话筒接收到声音信号，经过一系列的转化和放大，就可以让小灯亮起来啦。
就像声音有了魔法，能控制小灯的开关一样。
在制作的过程中呀，宝子们可能会遇到一些小问题。
比如说电路怎么都不工作，这时候不要慌哦。
可以用万用表来检查各个零件之间的连接是不是正确，电阻、电容的值有没有选对。
只要耐心一点，肯定能把这个声控电路搞定的。
声控电路的制作其实还挺有趣的呢，宝子们可以自己动手试试呀，感受一下声音控制电路的奇妙之处。
模拟电路课程设计课程题目：音调控制电路设计一、设计目的·初步了解音调控制电路的工作原理及调整方法。
·掌握简单音调控制电路的工程计算，进一步了解电子线路的频率特性等理论。
二、设计任务和要求。
1．设计一音调控制电路，其技术指标和要求a，通频带；20Hz---20kHz;b,音调控制范围：100Hz;±12dB;10kHz;±12Db;C,失真度；γ<2%.三、实验原理本实验采用反馈型音调控制电路，放大器A是一理想放大器，有下图a知 R1=R2=R3=RR4=R/3R5=R7=9RC1>>C2当信号频率在低音频率区时，可把C2近似看成开路，信号的传输和反馈主要有上半部分电路完成，如图b，当信号频率工作在高音频区时，C1可近似看成短路，如图c，下半部分是频率特性的主要因素，R7是高音调节电位器。
图a图b50%27kΩKey=A图c定量分析如下：1，信号频率在低音频区图b 有简化电路电路图b可知1）低音频提升：当R5滑动到最右边，如图c，其中Z1=R1，Z2=R2+(R4//(1/jwC1))A=Z2/Z1=(R2+R4)/R1*(1+j*w*R2*W1*C1/(R2+R4))/(1+j*w*w11) wl1=1/W1C1wl2=(R2+R4)/W1*R2*C1则有，À=（R2+R4）/R1*(1+j*(w/wl2))/(1+j*(w/wl1))|A|=(R2+R4)/R1*√[(1+(w/wl2)²)/(1+(w/wl1)²)]有图中数据知：(R2+R4)/R1=10wl2=10wl1当信号频率在中音频范围时，w>>wl2,求得：À=（R2+R4）/R1* wl1/ wl2=10*1/10=1当信号频率继续降低到w=wl2，由式得：À=（R2+R4）/R1*√0.5=7.07当信号频率降到w<<wl1,可求得À=（R2+R4）/R1=10根据上诉计算的判断，在中音频区，其闭环增益为0，随着频率的降低，增益将逐渐增大，最大提升倍数是10倍。
课程设计报告课程名称：模拟电子技术设计题目：音调控制电路的设计姓名：张琳浩学号：0401100238系别专业：电气工程系班级：电气1002班指导教师：杨云2011年06月24日音调控制电路的设计摘要：音调控制电路是利用利用电子线路的频率特性原理，用于适时调整音色，使之符合各种不同听音乐的要求，用来补偿音源的录音缺陷或音箱的频响等，由于其就够和使用方法比较简单，负作用少，因而对一般条件的用户来说使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位。
正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。
其实质是对放音通道频响特性实施控制。
音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。
关键词：反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)1.1课题背景 (3)1.2 选题的目的 (3)1.3 选题的意义 (4)1.4 本课题主要研究内容 (4)第2章音调控制电路分析 (5)2.1 音调控制电路的基础知识 (5)2.1.1 什么是音调控制 (5)2.1.2音调控制电路的分类 (6)2.2 电容器的音调控制电路 (12)第3章整机电路的设计 (21)3.1 技术要求 (21)3.2整机电路图 (23)第4章音调控制电路的安装与调试 (24)4.1 电路安装与调试技术 (24)4.1.1 合理布局、分级装调 (24)4.1.2 调试技术 (25)第5章课程设计体会 (26)第6章参考文献 (28)第1章绪论1.1课题背景音调控制电路是利用电子线路的频率特性原理，人为地改变信号中高、低频成分的比重，适时调整音色，改善音响的放音音质；满足听者的爱好、渲染某种气氛、达到某种效果；补偿扬声器系统及放音场所的场所音响不足。
音调的控制是对某一段频率的信号进行提升或者衰减，不影响其它频段信号的输出。
由于音调电路结构和使用方法比较简单，所以在现今的中、高档音响中普遍存在。
模拟电路设计性实验~音调控制电路的设计实验目的：★掌握音调控制电路的设计与参数的估算与测试★提高综合电路和设计和调试的能力。
实验原理：音调控制是指人为地调节输入信号的低频、中频、高频成分的比例，改变音响系统的频率响应特性，以补偿音响系统各环节的频率失真，或用来满足聆听者对音色的不同爱好。
反馈式音调控制电路只改变电路频率响应特性曲线的转折频率，而不改变其斜率。
反馈式音调控制电路可以很好地补偿音响系统的频率失真，而且适应于人耳的听觉特性。
电路设计如图所示。
电路中R1、R2、C3、C4和RP1组成低音反馈网络R6、C1、RP2组成高音反馈网络，对于输入中的低频成分，C1可视为开路，其等效电路如图所示。
对于输入中的高频成分C3、C4可视为短路，其等效电路如图所示。
1、反馈式音调控制等效电路2、低音控制等效电路3、高音控制等效电路将图电路进行仿真得到表仿真数据。
图（a）、（b）、（c）分别用示波器仿真了电位器调节在不同的位置时的输出波形。
（a）RP1、RP2 电位器分别调到50%处时的仿真波形（b）电位器RP1调到100%RP2调50%，输入为100HZ时的仿真波形（c）电位器RP1调到50%RP2调到0%，输入为5000HZ时的仿真波形图电位器RP1、RP2处在不同位置时的仿真波形。
从以上仿真结果可以看出当可变电阻RP1调节在100％时，低音提升量最大，约为。
当RP1调节在0％时，低音衰减量最大约为 mV。
当RP2调节在0％时，高音提升量最大约为，当RP2调节在100％时，高音衰减量最大约为128mV。
实验结论：音调控制器只对低音频和高音频的增益进行提升和衰减，中音频的增益保持不变。
因此，音调控制器的电路可以由低通滤波器与高通滤波器构成。
调试心得及体会：人类的每一个进步都是从科学上一点一滴累积起来的，在调试的过程中我渐渐感受到了科学的兴趣。
详解音量控制器和音调控制器电路音量控制器1.典型双声道音量控制器电路图4-41所示是双声道音量控制器。
RP1-1和RP1-2是双联同轴电位器，用虚线表示这是一个同轴电位器，其中RP1-1是左声道音量电位器，RP1-2是右声道音量电位器。
图4-41 双声道音量控制器当音量调节中转动音量旋钮时，RP1-1和RP1-2的动片同步动作，动片向上滑动时动片输出信号增大，送到后面功率放大电路中的信号增大，音量增大，反之则减小。
重要提示音量控制器中采用Z(指数)型电位器，均匀转动音量电位器转柄时，动片与地端之间的阻值一开始上升较缓慢，后来阻值增大较快。
这样，较小音量时，馈入扬声器的电功率增大量变化较小，音量较大时馈入扬声器的电功率增大量上升很快，这与人耳的对数听觉特性恰好相反，这样在均匀转动音量电位器转柄时，人耳感觉到的音量是均匀上升的，如图4-42所示。
图4-42 曲线示意图2.电子音量控制器电路重要提示普通音量控制器电路结构简单，但存在一个明显的缺点，就是当机器使用时间较长以后，由于音量电位器的转动噪声会引起在调节音量时扬声器中出现“咔啦、咔啦”的噪声。
这是因为音量电位器本身直接参与了信号的传输，当动片与碳膜之间由于灰尘、碳膜磨损存在接触不良时，导致信号传输有中断，引起噪声。
采用电子音量控制器后，由于音频信号本身不通过音量电位器，而且可以采用相应的消除噪声措施，这样即使电位器动片接触不好时也不会引起明显的噪声。
另外，双声道电子音量控制器电路中可以用一只单联电位器同时控制左、右声道的音量。
图4-43所示是电子音量控制器电路。
VT1、VT2构成差分放大器，VT3构成VT1和VT2发射极回路恒流管，RP1是音量电位器。
图4-43 电子音量控制器电路音频信号传输线路是：音频信号Ui经C1耦合，加到VT1基极，经放大和控制后从其集电极输出。
图4-44所示是信号传输过程示意图。
电路工作原理是：VT1和VT2发射极电流之和等于VT3的集电极电流，而VT3集电极电流受RP1动片控制。
音调控制放大电路设计
本文将介绍一种音调控制放大电路的设计。
该电路可以用于音响系统中，实现对音频信号的低音、中音、高音的控制。
具体设计步骤如下：
1. 选择合适的放大器芯片，建议采用具有高信噪比和低失真的音频放大器芯片，如TL074、NE5532等。
2. 根据音频输入信号和放大器输入电阻的阻值，计算出输入电阻两端的电压，从而确定电压分压电路中的电阻比例。
3. 设计低音、中音、高音的控制电路。
以低音为例，可以使用低通滤波器来实现低音控制。
滤波器的截止频率应根据要达到的效果选择合适的值。
类似的，中音可以使用带通滤波器，高音可以使用高通滤波器。
4. 按照设计要求，在音频放大器的反馈回路中加入控制电路，实现低音、中音、高音的控制。
5. 添加电源滤波器和接地电容，提高音质。
6. 进行模拟电路仿真和实际电路验证，调整电阻、电容等元件的阻值和容值，使电路达到最佳的音效效果。
总之，音调控制放大电路的设计需要根据实际需求进行合理的选择和设计，同时需要严格控制电路的噪声和失真等问题，以实现优质的音频表现效果。
河南工业职业技术学院课程设计报告课程名称：模拟电子技术设计题目：音调控制电路的设计姓名：张琳浩学号： 0401100238 系别专业：电气工程系班级：电气1002班指导教师：杨云2011年06月24日音调控制电路的设计摘要：音调控制电路是利用利用电子线路的频率特性原理，用于适时调整音色，使之符合各种不同听音乐的要求，用来补偿音源的录音缺陷或音箱的频响等，由于其就够和使用方法比较简单，负作用少，因而对一般条件的用户来说使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位。
正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。
其实质是对放音通道频响特性实施控制。
音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。
关键词：反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)1.1课题背景 (3)1.2 选题的目的 (3)1.3 选题的意义 (3)1.4 本课题主要研究内容 (4)第2章音调控制电路分析 (4)2.1 音调控制电路的基础知识 (4)2.1.1 什么是音调控制 (4)2.1.2音调控制电路的分类 (5)2.2 电容器的音调控制电路 (11)第3章整机电路的设计 (17)3.1 技术要求 (17)3.2整机电路图 (18)第4章音调控制电路的安装与调试 (19)4.1 电路安装与调试技术 (19)4.1.1 合理布局、分级装调 (19)4.1.2 调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论1.1课题背景音调控制电路是利用电子线路的频率特性原理，人为地改变信号中高、低频成分的比重，适时调整音色，改善音响的放音音质；满足听者的爱好、渲染某种气氛、达到某种效果；补偿扬声器系统及放音场所的场所音响不足。
音调的控制是对某一段频率的信号进行提升或者衰减，不影响其它频段信号的输出。
电子电工综合实验——模拟部分实验报告一．实验目的1、综合运用所学的电子电路知识，设计满足一定指针的音频放大器；2、熟悉使用Multisim仿真软件辅助电子项目设计，并指导硬件实现的过程。
二．实验电路原理图音频放大器实验原理图为三．各部分工作原理和电压增益分配1.前置放大电路前置放大电路电压放大倍数由反馈电阻13R R 和的比值决定，电压增益为1213==R R A V ，输出电压为： i O V R R V 131==ΩΩk k 112mV mV 12010=⨯ 2.音调控制电路实验原理：音调控制电路主要实现高，低音的提升和衰减。
如图所示，f 1Z Z 和是由RC 组成的网络，放大电路为集成运算放大器，1Z Z V V A f i of -≈=. 设32121321,9,C C C R R R R R R R W W >>======,当信号频率不同时，f Z Z 和1阻值不相同，f A v 会随着频率的改变而变化。
其频率特性曲线如下图所示。
图中所示0f 是中心频率，一般增益为0 dB;其中2121,,,H H l l f f f f 分别为低音到中低音，中低音到中音，中音到中高音，中高音到高音的转折频率，一般取1l f 为几十赫兹，而2l f =101l f ，2H f 一般为几十千赫兹，2H f =101H f 。
音调控制只针对于高、低音的增益进行提升、衰减，而中音的增益基本是保持不变的。
因此音调控制级电路是由低、高通滤波器组成，下面对电路进行分析。
（1） 信号在中频区由于321C C C >>=，因此低，中频区的3C 可视为开路，中，高音频区1C ，2C 则可以视为短路。
又因为741A μ开环增益很高，放大器输出阻抗又很高，所以0'≈≈E E V V （虚地）。
因此，R 3的影响可以忽略。
因此，在中频区可以绘制出音调控制级的等效电路如图6所示，根据假设R 1=R 2，于是得到该电路的电压增益dB A Vf 0=。
课程设计报告课程名称：模拟电子技术设计题目：音调控制电路的设计姓名：张琳浩学号： 08系别专业：电气工程系班级：电气1002班指导教师：杨云2011年 06月 24日音调控制电路的设计摘要：音调控制电路是利用利用电子线路的频率特性原理，用于适时调整音色，使之符合各种不同听音乐的要求，用来补偿音源的录音缺陷或音箱的频响等，由于其就够和使用方法比较简单，负作用少，因而对一般条件的用户来说使用音调控制器简单可靠，它的用途在音响系统中占有重要的地位。
正为了改善音响中的放音音质,在一般中、高档音响中都设有音调控制电路。
其实质是对放音通道频响特性实施控制。
音调的控制不像音量控制,它只对某一段频率的信号进行提升或衰减,不影响其它频段信号的输出,而音量是对整个音频信号频率范围进行同步控制。
关键词：反馈式音调控制电路负反馈音调控制电路目录第1章绪论 (3)课题背景 (3)选题的目的 (3)选题的意义 (3)本课题主要研究内容 (4)第2章音调控制电路分析 (4)音调控制电路的基础知识 (4)什么是音调控制 (4)音调控制电路的分类 (5)电容器的音调控制电路 (11)第3章整机电路的设计 (17)技术要求 (17)整机电路图 (18)第4章音调控制电路的安装与调试 (19)电路安装与调试技术 (19)合理布局、分级装调 (19)调试技术 (19)第5章课程设计体会 (20)第6章参考文献 (21)第1章绪论课题背景音调控制电路是利用电子线路的频率特性原理，人为地改变信号中高、低频成分的比重，适时调整音色，改善音响的放音音质；满足听者的爱好、渲染某种气氛、达到某种效果；补偿扬声器系统及放音场所的场所音响不足。
音调的控制是对某一段频率的信号进行提升或者衰减，不影响其它频段信号的输出。
由于音调电路结构和使用方法比较简单，所以在现今的中、高档音响中普遍存在。
选题的目的通过对音调控制电路的分析设计，对音调控制电路的工作原理有了较深入的了解。
!
模拟电路设计性实验~音调控制电路的设计
实验目的：
★掌握音调控制电路的设计与参数的估算与测试
★提高综合电路和设计和调试的能力。
实验原理：音调控制是指人为地调节输入信号的低频、中频、高频成分的比例，改变音响系统的频率响应特性，以补偿音响系统各环节的频率失真，或用来满足聆听者对音色的不同爱好。
反馈式音调控制电路只改变电路频率响应特性曲线的转折频率，而不改变其斜率。
反馈式音调控制电路可以很好地补偿音响系统的频率失真，而且适应于人耳的听觉特性。
电路设计如图所示。
电路中R1、R2、C3、C4和RP1组成低音反馈网络R6、C1、RP2组成高音反馈网络，对于输入中的低频成分，C1可视为开路，其等效电路如图所示。
对于输入中的高频成分C3、C4可视为短路，其等效电路如图所示。
?
1、反馈式音调控制等效电路
2、低音控制等效电路
3、高音控制等效电路
)
将图电路进行仿真得到表仿真数据。
图（a）、（b）、（c）分别用示波器仿真了电位器调节在不同的位置时的输出波形。
（a）RP1、RP2 电位器分别调到50%处时的仿真波形）
（b）电位器RP1调到100%RP2调50%，输入为100HZ时的仿真波形
（c）电位器RP1调到50%RP2调到0%，输入为5000HZ时的仿真波形图电位器RP1、RP2处在不同位置时的仿真波形。
从以上仿真结果可以看出当可变电阻RP1调节在100％时，低音提升量最大，约为。
当RP1调节在0％时，低音衰减量最大约为 mV。
当RP2调节在0％时，高音提升量最大约为，当RP2调节在100％时，高音衰减量最大约为128mV。
实验结论：音调控制器只对低音频和高音频的增益进行提升和衰减，中音频的增益保持不变。
因此，音调控制器的电路可以由低通滤波器与高通滤波器构成。
调试心得及体会：人类的每一个进步都是从科学上一点一滴累积起来的，在调试的过程中我渐渐感受到了科学的兴趣。
