绝缘子盐密测试作业指导书绝缘子盐密测试作业指导书1.目的制定本指导书的目的是规范试验操作,保证试验结果的准确性,为设备运行、监督、检修提供依据。
2.适用范围本作业指导书适用于电力设备外绝缘盐密测量,规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
3. 规范性引用文件3.1 DL/596-1996《电力设备预防性试验规程》3.2 Q/CSG 1 0007-2004《电力设备预防性规程》3.3 Q/GXD 126.01-2006《电力设备交接和预防性试验规程》3.4 GB/T16434-1996《高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准》4. 支持文件4.1试验原始数据记录本4.2上一次试验数据6.试验准备6.1人员需求●高压试验人员2~3人;●所有工作人员需通过每年一次的DL409-91《电业安全工作规程》(发电厂和变电所电气部分)年度考试;·高压试验人员应取得“高压试验”特种资格证书。
6.2 试验设备及工器具清单6.3作业条件·绝缘子盐密取样时间应安排在11月至来年3月之间,在晴天下进行,且空气相对湿度一般不高于80%,遇雷雨天气时,应立即停止工作。
·取样绝缘子不带电,试验场地应保持清洁。
7.试验周期试验项目:绝缘子表面污秽物的等值盐密测量试验周期:1年8.工期定额一串绝缘子半天(包括现场取样及试验室测试)。
9.作业流程试验要求:线路和发电厂、变电所设备外绝缘各污秽等级和对应的盐密按下表规定划分。
12. 试验记录表格(见附录A)附录A绝缘子盐密测量原始数据记录表注:使用直读式盐密仪时,记录的污液电导率为换算至20︒C的值;使用电导率仪时,记录的污液电导率为污液温度下的值。
试验员:记录:校核:。
带电悬挂拆取模拟盐密绝缘子标准化作业指导书10.1适用范围本指导书适用于500kV交流及±500kV直流架空输电线路上带电悬挂、拆取模拟盐密绝缘子的作业。
10.2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注明日期的引用文件,其随后所有修改单或修订版本均不适用于本作业指导书,然而,鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件,其最新版本适用于本作业指导书。
GBJ 233-1990 110~500kV架空电力线路施工及验收规范DL 409-1991 电业安全工作规程(电力线路部分)DL/T 741-2001 架空送电线路运行规程Q/CSG1 0005-2004 电气工作票技术规范(线路部分)国家电力公司1997.7 《带电作业管理制度》国家电力公司1997.10 《带电作业操作导则》10.3作业人员要求作业人员要求序内容备注熟悉《电业安全工作规程》(线路部分)、《带1电作业操作导则》,并经考试合格。
2 具备500kV线路带电缠绕补强架空地线检修方面的技能。
3作业人员通过职业技能鉴定,高空作业人员需取得登高架设作业操作证、带电作业操作证。
4 作业人员应精神状态良好,无妨碍工作病症。
5穿戴合格劳动保护服装,作业人员个人安全用具齐全。
10.4作业人员组织作业人员组织序人员分工人数备注1 工作负责人 12 塔上作业人员 13 地面作业人员 310.5工具材料工具材料序号名称型号单位数量备注1绝缘传递绳Φ12×80m条 1根据工作塔高情况选择绳子2绝缘单滑车0.5T 个 1 3 无极绳套Φ12×0.5m条 14绝缘保护绳Φ14×5m条 1 塔上作业人员保护绳5 安全带中号条 2 备用1条6 安全帽顶 57 温湿度仪台 18 风速仪台 19绝缘检测仪台 110 防水布3×3m 张 111 屏蔽服A型(中号)套 2 备用1套12 棉手套双1013 个人工具套 1 根据工作需要配置14 绝缘子XP-160 片 4 每基用量为4片10.6 技术措施a)在运输过程中,绝缘工具应装在专用的工具袋或专用的工具箱内,以防受潮和损伤。
绝缘子盐密测量试验作业指导书1.范围本作业指导书适用于电力设备外绝缘盐密测量,规定了电力设备预防性试验、检修过程中的盐密测量试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本指导书的目的是规范试验操作、保证试验结果的准确性,为设备运行、监督、检修提供依据。
2.规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本作业指导书,然而,鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件,其最新版本适用于本作业指导书。
GB/T16434《高压架空线路和发电厂、变电所环境分区污级及外绝缘选择标准》DL408《电业安全工作规程(发电厂和变电所电气部分)》DL409《电业安全工作规程(电力线路部分)》3.安全措施如果为现场测量,应遵守DL408-1991电业安全工作规程(发电厂和变电所电气部分)及DL409-1991电业安全工作规程(电力线路部分)的有关规定。
4.工作程序4.1设备清单和要求4.1.1擦洗绝缘子表面污秽的工具及要求:a)去离子水(或蒸馏水)——电导率小于10μS/cm。
b)带刻度容器——用于定量量取去离子水(或蒸馏水)。
使用前须用去离子水清洗干净。
c)专用盐密取样巾——用于擦洗绝缘子表面污秽。
该取样巾由无纺布沾取少量乙醇溶液(化学纯)制成,制成后密封保存。
该取样巾一次性使用。
使用该取样巾的优点在于现场使用方便,湿润的布可以轻松擦去绝缘子上的污秽,同时确保不占用去离子水量,亦不影响污秽溶液的电导率。
4.1.2测量盐密所需仪器、仪表:目前,国内外主要使用电导率仪测取污秽溶液电导率,再经计算得到盐密。
由于目前使用的电导率仪种类较多,操作人员应严格按照仪器说明书进行测量。
(1)国标GB/T16434推荐使用的电导率仪型号为DDS—11A(国产),配套电极有3支:DJS-1型白电极——用于测蒸镏水电导率;DJS-1型黑电极——用于测低电导率的污液;DJS-10型黑电极——用于测高电导率的污液;温度计——用于测污液温度。

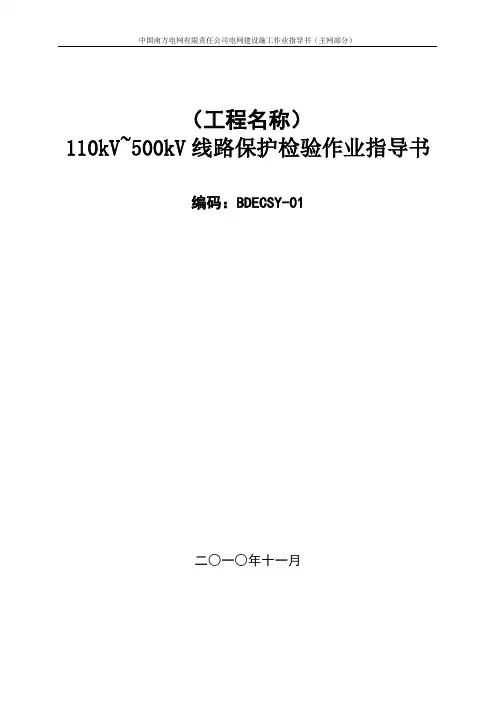

(工程名称)110kV~500kV线路保护检验作业指导书编码:BDECSY-01二○一○年十一月作业指导书签名页目录1.适用范围 (1)2. 编写依据 (1)3. 作业流程.............................................................................................. 错误!未定义书签。
24. 安全风险辨析与预控 (3)5. 作业准备 (4)5.1 人员配备 (4)5.2 工器具及仪器仪表配置 (4)6. 作业方法 (4)6.1作业条件检查 (4)6.2通电前检查: (5)6.3绝缘检查 (5)6.4通电检查 (5)6.5保护装置校验 (5)6.6 保护通道联调: (7)6.6整组传动试验: (7)6.7电流电压回路检查: (7)6.9受电前检查: (8)7. 质量控制措施及检验标准 (8)7.1质量控制措施 (8)7.2质量控制点 (9)7.3检验标准 (9)1.适用范围本作业指导书适用变电工程110kV~500kV线路保护调试,编写时按110kV~500kV线路保护功能编制,现场可根据实际情况进行删减和补充。
2. 编写依据3. 作业流程作业(工序)流程图图3-1 线路保护作业流程图4. 安全风险辨析与预控施工单位检查人:监理单位检查人:日期:日期:注:对存在风险且控制措施完善填写“√”,存在风险而控制措施未完善填写“×”,不存在风险则填写“―”,未检查项空白5. 作业准备5.1 人员配备5.2 工器具及仪器仪表配置6. 作业方法6.1作业条件检查6.1.1检查工作的安全措施完善,二次隔离措施符合作业安全要求。
6.1.2检查屏柜安装及二次接线完毕,符合试验条件。
6.1.3试验人员熟悉相关资料和技术要求。
6.1.4试验仪器符合要求。
6.2通电前检查:6.2.1核对保护屏配置的连片、压板、端子号、回路标注等,必须符合图纸要求。
架空输电线路盐密测量标准化作业指导书
江苏省500千伏输变电运检中心有限公司
2006年6月
编号:Q/×××500kV××线路盐密测量作业指导书
编写:年月日
审核:年月日
批准:年月日
作业负责人:
作业日期年月日时至年月日时
江苏省500千伏输变电运检中心有限公司线路×工区
1范围
本指导书仅适用于江苏省500千伏输变电运检中心有限公司500kV交直流线路运行串、空挂串的盐密测量工作。
2引用文件
2.1专业技术规程:GB/T16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准;国家电网公司架空输电线路管理规范(试行)2.2 企业管理规定:华东电网生[2003]50号应用饱和盐密修订华东电网污区图工作协调会会议纪要、500千伏输电线路现场运行与检修规程
3修前准备
3.1作业内容
将取样测试绝缘子用蒸馏水清洗绝缘子、测量电导率及温度、将测量数据录入MIS系统相关模块。
3.2准备工作安排
3.3人员要求
3.4工器具及材料
3.5 作业分工
3.6危险点分析
4作业程序
4.1 开工
4.2 作业内容及标准
4.3 竣工
4.4 验收总结
5指导书执行情况评估
6附录
绝缘子盐密测量记录
表2 绝缘子表面积与盐密测量用水量之关系。
编号:
kV 线路绝缘子盐密测量作业指导书
编写:年月日
审核:年月日
批准:年月日
工作负责人:
工作时间年月日时至年月日时
××供电公司
1范围
本作业指导书适用于kV 线路塔(试品不带电)绝缘子盐密测量。
2引用文件
国家电网安监[2005]83号文《国家电网公司电力安全工作规程(电力线路部分)(试行)》DL/T 741—2001《架空送电线路运行规程》
国家电网生[2003]481号架空输电线路管理规范(试行)
DL/T 596-1996 《电力设备预防性试验规程》
GB/T 16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准
3工作前准备
3.1人员要求
3.2 作业条件
一般每条线路应两年进行一次,在天气良好时进行。
3.3 使用工器具
3.4材料
3.5危险点分析及控制措施
3.6技术及质量关键点控制
3.7 作业分工
4 作业程序4.1 开工准备
4.2 作业内容及标准
修正公式:对于XWP2、XP型悬式绝缘子:
对于钟罩型(XHP型)悬式绝缘子:4.3 完工
5 验收总结
6 指导书执行情况评估。
架空输电线路盐密测量标准化作业指导书
江苏省500千伏输变电运检中心有限公司
2006年6月
编号:Q/×××500kV××线路盐密测量作业指导书
编写:年月日
审核:年月日
批准:年月日
作业负责人:
作业日期年月日时至年月日时
江苏省500千伏输变电运检中心有限公司线路×工区
1范围
本指导书仅适用于江苏省500千伏输变电运检中心有限公司500kV交直流线路运行串、空挂串的盐密测量工作。
2引用文件
2.1专业技术规程:GB/T16434-1996 高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准;国家电网公司架空输电线路管理规范(试行)2.2 企业管理规定:华东电网生[2003]50号应用饱和盐密修订华东电网污区图工作协调会会议纪要、500千伏输电线路现场运行与检修规程
3修前准备
3.1作业内容
将取样测试绝缘子用蒸馏水清洗绝缘子、测量电导率及温度、将测量数据录入MIS系统相关模块。
3.2准备工作安排
3.3人员要求
3.4工器具及材料
3.5 作业分工
3.6危险点分析
4作业程序
4.1 开工
4.2 作业内容及标准
4.3 竣工
4.4 验收总结
5指导书执行情况评估
6附录
绝缘子盐密测量记录
表2 绝缘子表面积与盐密测量用水量之关系。
