阀门代号标准

阀门型号代号及阀体和密封面材料
1、阀门系列类型代号：
【A】代表安全阀；【B】代表保温阀；【CS】【S】代表疏水阀；【D】代表蝶阀；【DX】代表低温阀门；【G】代表隔膜阀；【GA】代表杠杆式安全阀；【GL】代表过滤器；【GJ】代表管夹阀；【H】代表止回阀、底阀；【J】代表截止阀；【L】代表节流阀；【P】代表排污阀；【Q】代表球阀；【U】代表柱塞阀；【W】代表波纹管阀门；【X】代表旋塞阀【Y】代表减压阀；【Z】代表闸阀。

2、阀门系列连接方式代号：
【1】代表内螺纹连接；【2】代表外螺纹连接；【4】代表法兰连接；【6】代表焊接；【7】代表对夹式连接；【8】代表快装连接（卡箍式）；【9】代表卡套式连接。

3、阀门系列阀体材料代号：
【C】代表碳钢（WCB）；【H】代表Cr13系不锈钢；【I】代表铬钼系钢；【K】代表可锻铸铁；【L】代表铝合金【P】代表铬镍系不锈钢；【Q】代表球墨铸铁；【R】代表铬镍钼系不锈钢；【S】代表塑料；【T】代表铜及铜合金；【Ti】代表钛及钛合金；【V】代表铬钼钒钢；【Z】代表灰铸铁。

4、阀门系列密封面或衬里材料代号：
【H】代表Cr系不锈钢；【F】代表氟塑料；【J】代表衬胶；【B】代表锡基轴承合金（巴氏合金）；【C】代表搪瓷；【D】代表渗氮钢；【G】【TC】代表陶瓷；【M】代表蒙乃尔合金；【N】代表尼龙塑料；【P】代表渗硼钢；【Q】代表衬铅；【R】代表奥式体不锈钢；【S】代表塑料；【T】代表铜合金；【X】代表橡胶；【Y】代表硬质合金。

阀门标准大全（国标、美标、日标)本文内容主要发布的阀门制造标准主要有：中国国家标准（GB）中国机械部标准(JB)美国国家标准（ANSI）美国石油学会标准(API)美国材料试验协会标准（ASTM）美国阀门和管件制造厂标准化协会标准（MSS）日本工业标准（JIS）德国国家标准(DIN)法国国家标准（NF）英国国家标准、欧洲标准（BS、EN）其他国家阀门标准(ГOCT、IEEE 、UL)阀门国标标准--GB标准序阀门标准代号阀门标准名称号1GB12220-1989《通用阀门标志》2GB12221-1989《法兰连接金属阀门的结构长度》3GB12222-1989《多回转阀门驱动装置的连接》4GB12223-1989《部分回转阀门驱动装置的连接》5GB12224-1989《钢制阀门一般要求》6GB12225-1989《通用阀门铜合金铸件技术条件》7GB12226-1989《通用阀门灰铸铁件技术条件》8GB12227-1989《通用阀门球墨铸铁件技术条件》9GB12228-1989《通用阀门碳素钢锻件技术条件》10GB12229-1989《通用阀门碳素钢铸件技术条件》11GB12231-1989《阀门铸件外观质量要求》12GB12232-1989《通用阀门法兰连接铁质闸阀》13GB1047-1970《管子和管路附件的公称通径》14GB12236-1989《通用阀门钢制旋启式止回阀》15GB1348-1988《球墨铸铁件》16GB1048-1990《管道元件公称压力》17GB11365-1989《锥齿轮和准双曲齿轮精度》18GB4213-1984《气动调节阀通用技术条件》19GB12238-1989《通用阀门法兰对夹连接蝶阀》20GB8335-1987《气瓶专业螺纹》21GB10877-1989《氧气瓶阀》22GB12239-1989《通用阀门隔膜阀》23GB12240-1989《通用阀门铁质旋塞阀》24GB12241-1989《安全阀一般要求》25GB12242-1989《安全阀性能试验方法》26GB12243-1989《弹簧直接载荷式安全阀》27GB11352-1989《铸钢件技术条件》28GB596—83《船用外螺纹青铜截止止回阀》29GB597-1983《船用外螺纹青铜止回阀》30GB5796-1986《梯形螺纹》31GB7306-1987《用螺纹密封的管螺纹》32GB7307-1987《非螺纹密封的管螺纹》33GB6414-1986《铸件尺寸公差》34GB12245-1989《减压阀性能试验方法》35GB12246-1989《先导式减压阀》36GB12247-1989《蒸汽疏水阀分类》37GB12248-1989《蒸汽疏水阀术语》38GB12249-1989《蒸汽疏水阀标志》39GB12250-1989《蒸汽疏水阀结构长度》40GB12251-1989《蒸汽疏水阀试验方法》41GB10868-1989《电站减温减压阀技术条件》42GB10869-1989《电站调节阀技术条件》43GB/T1972-1992《蝶形弹簧》44GB12234-1989《通用阀门法兰、对焊连接钢制闸阀》45GB12237-1989《通用阀门法兰和对焊连接钢制球阀》46GB12233-1989《通用阀门铁质截止阀与升降式止回阀》47GB9443-1988《铸钢件渗透探伤及缺陷显示痕迹评级方法》48GB3323-1987《钢熔化焊对接接头射线照相和质量分级》49GB12235-1989《通用阀门法兰钢制截止阀和升降式止回阀》50GB1851-1984《船用PN160外螺纹青铜空气截止阀》51GB8464-1987《内螺纹闸阀、截止阀、球阀、止回阀通用》52GB8465.1～7-87《内螺纹闸阀、截止阀、球阀、止回阀尺寸》53GB5677-1985《铸钢件射线照相及底片等级分类方法》54GB12230-1989《通用阀门奥氏体钢铸件技术条件》55GB1804-1979《公差与配合未注公差尺寸的极限偏差》56GB12244-1989《铸钢件射线照相及底片等级分类方法》57GB10879-1989《溶解乙炔气瓶阀》58GB197-1981《普通螺纹、公差与配合》59GB1239.2-1989《冷卷圆柱螺旋压缩弹簧技术条件》60GB1239.4-1989《热卷圆柱螺旋弹簧技术条件》61GB10095-1986《渐开线圆柱齿轮精度》62GB9444-1988《铸钢件磁粉探伤及质量评级方法》63GB/T13927-1992《通用阀门压力试验》64GB/T592-1993《船用法兰铸铁止回阀》65GB/T1852-1993《船用法兰铸钢蒸汽减压阀》66GB/T12252-1989《通用阀门供货要求》阀门机械部标准--JB标准序号阀门标准代号及标准1B93-91 《手柄》2JB1700.2-91 《锁紧螺母(二)》3JB94-91 《扳手》4JB1701-91 《阀杆螺母(六)》5JB95-59 《通用管路附件阀件分类术语》6JB1702.1-91 《轴承压盖(一)》7JB96-75 《截止阀、节流阀和止回阀结构长度》8JB1702.2-91 《轴承压盖(二)》9JB106-78 《阀门标志和识别涂漆》10JB1703-91 《衬套》11JB308-75 《阀门型号编制方法》12JB1704-75 《压套螺母式填料函尺寸》13JB309-75 《闸阀参数》14JB1706-91 《压套螺母》15JB311-75 《止回阀参数》16JB1707-75 《带孔式填料压盖填料函尺寸》17JB312-75 《旋塞阀参数》18JB1708-91 《填料压盖》19JB450-79 《PG100～320KGf/CM2化工石油工业用锻造高压阀门》20JB1709-91 《T形螺栓》21JB451-64 《杠杆式安全阀技术条件》22JB1710-75 《开口式填料压盖填料函尺寸》23JB452-77 《弹簧式安全阀技术条件》24JB1711-75 《开口式填料压盖》25JB610-79 《疏水阀参数》26JB1712-91 《石棉填料》27JB790-65 《PG=16～64KGf/CM2钢制阀技术条件》28JB1713-91 《填料垫(一)》29JB792-65 《铸铁和铸钢制低压阀门技术条件》30JB1716-91 《填料垫(二)》31JB930-67 《氧气减压器》32JB1717-75 《上密封尺寸》33JB1681-75 《截止阀参数》34JB1718-91 《垫片(一)》35JB1682-75 《节流阀参数》36JB1719-91 《垫片(二)》37JB1683-75 《球阀参数》38JB1720-91 《垫片(三)》39JB1684-75 《蝶阀参数》40JB1721-91 《垫片(四)》41JB1685-75 《隔膜阀参数》42JB1722-75 《下螺纹阀杆端部尺寸》43JB1689-75 《截止阀、节流阀阀杆螺纹直径和螺距》44JB1723-75 《连接圈式阀瓣连接槽尺寸》45JB1690-75 《闸阀阀杆螺纹直径和螺距》46JB1724-75 《上螺纹阀杆端部尺寸》47JB1691-75 《阀杆头部尺寸》48JB1725-75 《阀瓣盖式阀瓣连接槽尺寸》49JB1692-91 《伞形手轮》50JB1726-91 《阀瓣盖》51JB1693-91 《伞形手轮》52JB1727-91 《对开圆环》53JB1694-91 《阀杆螺母(一)》54JB1728-91 《止退垫圈》55JB1695-91 《阀杆螺母(二)》56JB1729-75 《锻钢阀阀杆端部尺寸》57JB1696-91 《阀杆螺母(三)》58JB1730-75 《闸阀阀杆端部尺寸》59JB1697-75 《灰铸铁闸板T形槽尺寸》60JB1731-75 《阀瓣和闸板T形槽尺寸》61JB1698-91 《阀杆螺母(五)》62JB1732-75 《锥形密封面尺寸》63JB1699-91 《阀杆螺母(四)》64JB1733-75 《灰铸铁阀体铜密封面尺寸》65JB1700.1-91 《锁紧螺母(一)》66JB1734-75 《灰铸铁闸板和阀瓣铜密封面尺寸》67JB1738-75 《楔式闸阀阀体、闸板导轨和导轨槽尺寸》68JB1735-91 《底阀阀瓣密封圈》69JB1739-75 《楔式闸阀阀体、密封面、间距和楔角尺寸》70JB1736-91 《旋启式止回阀阀瓣密封圈》71JB1740-75 《楔式闸板密封面尺寸》72JB1737-91 《旋启式止回阀阀瓣密封圈压板》73JB1741-91 《顶心》74JB2765-81 《阀门名词术语》75JB1742-91 《调整垫》76JB2766-79 《PG160.320KGf/CM2锻造高压阀门结构长度》77JB1743-75 《球阀阀杆端部尺寸》78JB2767-79 《PG160.320KGf/CM2锻造高压阀门参数》79JB1744-75 《球体》80JB2768-79 《PG160.320KGf/CM2管子和管件阀门端部尺寸和技术要求》81JB1745-75 《螺纹填料压套式填料函尺寸》82JB2769-79 《PG160.320KGf/CM2螺纹法兰》83JB1747-91 《填料压环》JB2770-79 《PG160.320KGf/CM2接头螺柱》84JB1748-75 《氨阀阀杆端部尺寸》85JB2771-79 《PG160.320KGf/CM2接头》86JB1749-91 《氨阀阀瓣》87JB2772-79 《PG160.320KGf/CM2盲板》88JB1750-75 《氨阀阀体密封面尺寸》89JB2773-79 《PG160.320KGf/CM2双头螺柱》90JB1751-75 《承插焊连接和配管端部尺寸》91JB2774-79 《PG160.320KGf/CM2阶端双头螺柱及螺孔尺寸》92JB1752-75 《外螺纹连接端部尺寸》93JB2775-79 《PG160.320KGf/CM2螺母》94JB1753-91 《接头垫》95JB2776-79 《PG160.320KGf/CM2透镜垫》96JB1754-91 《接头》97JB2777-79 《PG160.320KGf/CM2无孔透镜垫》98JB1755-91 《接头螺母》99JB2778-79 《PG160.320KGf/CM2管件和紧固件温度标记》100JB1756-75 《卡套连接端部尺寸》101JB2843-80 《蝶阀技术条件》102JB1757-91 《卡套》103JB2884-81 《空分设备低温截止阀和节流阀技术条件》104JB1758-91 《卡套螺母》105JB2920-81 《阀门电动装置型式、基本参数和连接尺寸》106JB1759-91 《轴套》107JB2921-81 《阀门电动装置技术条件》108JB1760-91 《六角螺塞》109JB2986-81 《旋塞阀技术条件》110JB1761-91 《螺塞垫》111JB3328-83 《气瓶阀和管路阀》112JB1762-75 《板体尺寸》113JB3329-83 《小型医用气瓶柜式阀的连接尺寸》114JB1842-77 《铸铁衬胶和非衬里隔膜阀技术条件》115JB/T3595-93 《电站阀门制造技术条件》116JB2121-77 《铜合金铸件技术条件》117JB4018-85 《电站阀门型号编制方法》118JB2202-77 《弹簧式安全阀参数》119JB5206.1-91 《填料压套(一)》120JB2203-77 《弹簧式安全阀结构长度》121JB5206.2-91 《填料压套(二)》122JB2204-77 《减压阀参数系列》123JB5206.3-91 《填料压套(三)》124JB2205-77 《减压阀结构长度》125JB5207-91 《填料压板》126JB2206-77 《减压阀技术条件》127JB5208-91 《隔环》128JB2311-78 《球阀技术条件》129JB5209-91 《塑料填料》130JB2637-81 《锅炉承压球墨铸铁件技术条件》131JB5210-91 《上密封座》132JB2639-81 《锅炉承压灰铸铁件技术条件》133JB5211-91 《闸阀阀座》134JB2763-79 《疏水阀的性能试验方法》135JB/TQ374-85 《锻钢阀门用短牙梯形螺纹》136JB/TQ438-85 《液化石油气钢瓶角阀质量分级》137JB/TQ375-85 《缩径锻钢阀门》138JB/TQ440-85 《阀门铸钢件质量分级》139JB/TQ395-85 《钢制闸阀产品质量分级》140JB/TQ441-89 《截止阀质量分级》141JB/TQ407-85 《高压平衡截止阀质量分级》142JB/TQ648-88 《铁制对夹式平板闸阀》143JB/TQ408-89 《隔膜阀质量分级》144JB/TQ649-88 《铁制对夹式平板闸阀装配质量分级》145JB/TQ409-89 《球阀质量分级》146JB/TQ650-88 《先导式减压阀产品质量分级》147JB/TQ410-89 《多回转阀门电动装置质量分级》148JB/TQ677-88 《阀门产品抽样和等级评定方法》149JB/TQ411-89 《机械型带密闭浮子的蒸汽疏水阀质量分级》150JB/TQ551-88 《工业用阀门灰铸铁质量分级》151JB/TQ412-85 《热动力型圆盘式疏水阀质量分级》152JB/TQ552-88 《工业用阀门法兰连接铜制旋塞阀》153JB/TQ413-85 《凝结水回收装置质量分级》154JB/TQ730-89 《氧气瓶阀质量分级》155JB/TQ414-85 《先导活塞式减压阀质量分级》156JB/TQ814-89 《钢制平板闸阀质量分级》157JB/TQ415-89 《弹簧直接载荷式安全阀质量分级》158JB/TQ815-89 《阀门产品清洁度及检查方法》159JB/TQ416-89 《软密封蝶阀质量分级》160JB/TQ816-89 《阀门用球墨铸铁件质量分级》161JB/TQ830.1-89 《阀门标准体系表》162JB/Z243-85 《闸阀静压寿命试验规程》163HG5-1587-85 《液化石油气槽车弹簧式安全阀》164JB/Z244-85 《截止阀静压寿命试验规程》165HG5-1588-85 《液化石油气紧急切断阀》166JB/Z245-85 《旋塞阀静压寿命试验规程》167JB/T5300-91 《通用阀门材料》168JB/Z246-85 《球阀静压寿命试验规程》169JB/T5263-91 《电站阀门铸钢件技术条件》170JB/Z247-85 《阀门电动装置寿命试验规程》171JB/T6439-92 《阀门受压铸钢件磁粉探伤检验》172JB/Z248-85 《蝶阀静压寿命试验规程》173JB/T6440-92 《阀门受压铸钢件射线照相检验》美国国家标准--ANSI标准标准代号ANSI标准名称ANSI A126阀门,法兰和管件的灰铸铁件ANSI A181一般用锻造或轧制钢法兰和锻造管件阀门及零件ANSI/ASTM A217M-2004高温承压件用马氏体不锈钢和合金钢铸件规范ANSI B1.1-1989统一英制螺纹（UN及UNR螺纹形式）ANSI B1.5-1988梯形螺纹（ACME）ANSI B1.8-1988短齿梯形螺纹（ACME）ANSI B1.20.1-1983管螺纹一般用途ANSI B1.20.3-1976密封管螺纹ANSI B2.1-1968管螺纹（干密封螺纹除外）ANSI B16.1-1988铸铁管法兰和法兰管件ANSI B16.5-1992法兰和法兰配件ANSI B16.10-1996阀门结构长度ANSI B16.11-1991承插焊与螺纹连接锻制管件ANSI B16.14-1991钢铁管管塞、衬套和锁紧螺母（带管螺纹）ANSI B16.20-1992槽形钢法兰与环型金属垫片ANSI B16.21-1978非金属平垫片(管法兰用)ANSI B16.24-1991青铜法兰和法兰管件CL150和CL300 ANSI B16.25-1992对焊端ANSI B16.34-1996法兰,螺纹与焊接端阀门ANSI B16.42-1987可锻铸铁管法兰及管件ANSI B18.2.2-1987方螺母和六角螺母(英制系列)ANSI B18.5-1985圆头螺钉ANSI B31.3-1990化工厂和炼油厂管道ANSI B36.10M-1985焊接管与无缝钢管ANSI B46.1-1985表面结构(表面粗糙度,波纹度)ANSI B95.1-1985减压装置的术语ANSI/AWWA C504-1994橡胶垫密封蝶阀ANSI/AWWA C 509-2001给水用弹性带座闸阀ANSI/FCI 69-1-1989疏水阀的压力额定值标准ANSI/FCI 70-2-1998控制阀门阀座泄漏ANSI/FCI 85-1-1989疏水阀产品测试ANSI/FCI 87-1-1994疏水阀的分类和操作原理ANSI/FCI 87-2-1990弹簧模板驱动控制阀动力信号标准ANSI/FCI 91-1-1997控制阀门密封的质量标准ANSI/UL 132-2002无水氨气和液化石油气的安全阀的安全标准ANSI/UL 144-2001液化石油气压力调节阀的安全标准ANSI/UL 753-1996消防装置用自动供水控制阀的警报附件ANSI/API 527-1991安全阀的阀座紧密性ANSI/API 608-2002对焊和法兰端金属球阀ANSI/ASSE 1003-1995家用供水系统用减压阀ANSI/ASSE 1046-1990热膨胀减压阀ANSI/ASTM F 1508-1997用于蒸汽、气体和液体设备的角型减压阀规范ANSI T 3.5.14 R1-1997液力传动.直接控制阀门.分界特性的测定方法ANSI(NFPA)T3.21.4 R2-2000气动阀 NFPA/T2.6.1 R2-2000补充件:液动元件压力额定值检验疲劳和确定含金属外壳的液动气动阀的压力ANSI/(NFPA) T 3.21.8-1990气压液动.反应时间的测量.直接控制阀门ANSI Z21.22a Addenda-1990热水供给系统用安全阀和煤气自动关闭系统.补充件ANSI Z21.22-1986热水供给系统用安全阀和煤气自动关闭系统ANSI Z 21.22a-1999减压阀和真空减压阀ANSI Z 21.22b-2001热水供应系统的减压阀ANSI/ASHRAE 17-1986恒温制冷剂膨胀阀额定容量测试方法ANSI/ARI 750-1987制冷剂恒温膨胀阀ANSI/ISA 75.01.01-2002尺寸控制阀用流量方程式ANSI/ISA 75.08.01-2002整体式带凸缘的球型控制阀体的面对面尺寸(类型125、150、250、300和600)ANSI/ISA 75.08.02-2003无凸缘的控制阀端面间的尺寸(级别150、300和600) ANSI/ISA S 75.08.03-2001承插焊接端头和螺旋端头球状控制阀的面到面尺寸ANSI/ISA S 75.08.04-2001对焊端头球状控制阀的面到面尺寸ANSI/ISA 75.08.05-2002端头对焊球型控制阀的面对面尺寸(类型150、300、600、900、1 500和2500)ANSI/ISA 75.08.06-2002带凸缘的球型控制阀体的面对面尺寸(类型900、1500和2500) ANSI/ISA S 75.08.07-2001独立法兰球状控制阀的面到面尺寸ANSI/ISA S 75.15-1993对焊端球状控制阀的面对面尺寸(ANSI等级150、300、600、90 0、1500、2500)ANSI/ISA S 75.19.01-2001控制阀的静水试验ANSI/IEEE 1290-1996核发电站电动控制阀门马达应用、防护、控制和试验指南美国石油学会阀门标准--API标准序号标准号标准名称1API Spec 6AVI-1996(2003)海上作业中井口水上安全阀门和水下安全阀门的检验测试（包括1996年12月的勘误表）2API Spec 6D-2002(2005)管道阀门(闸阀、旋塞阀、球阀及止回阀)(包括1997年1 2月的补充2和1998年12月的勘误表)3API Spec 6FA-1999阀门的耐火性测试1994年4月，3版4API Spec 6FC-1999具有自动后座的阀门的耐火试验5API Spec 6FD-1995止回阀耐火试验6API Spec 14A-2005水下安全阀设备技术规范(ISO 10432:1999)7API RP 14B-2005水下安全阀系统的设计、安装、维修和操作(包括1996年勘误表)8API RP 14H-1994(1996)海上平台面上安全阀和水下关断阀的安装、保养和维护(包括1996年9月23日颁发的勘误表)9API Std 589-1998评价阀杆填料的耐火试验10API Std 591-2003炼厂阀门用户验收11API Std 594-2004盘式、盘式一凸耳及双法兰式止回阀(ANSI/API Std 594 -1993)12API Std 598-2004API Std 598-200413API Std 599-2002金属塞阀一法兰式和对焊连接式14API Std 600-2001法兰和对焊连接钢制螺旋密封阀帽和压力密封阀帽15API Std 602-2005法兰、螺纹、焊接和伸直体端的小型钢闸阀16API Std 603-2001150级铸造耐腐蚀法兰闸阀(ANSI/API Std 603-993) 17API Std 607-2005软座直角回转阀耐火试验(ANSI/API Std 607-1993)18API Std 608-2002法兰、螺旋和对焊连接金属球阀(ANSI/API Std 608-199 5)19API Std 609-2004双法兰蝶阀和凸耳一盘式蝶阀美国材料试验协会标准（ASTM阀门标准）标准代号ASTM标准名称ASTM A6/A6M-2004结构用轧制钢板、型钢、板桩和棒钢通用要求ASTM A27/A27M-2005一般用途碳钢铸件标准技术条件ASTM A29/A29M-2005热锻碳素钢和合金钢棒材一般要求标准规范ASTM A36/A36M-2005碳结构钢标准规范ASTM A48/A48M-2003灰铸铁铸件标准技术条件ASTM A105/A105M-2005管道部件用碳钢锻件ASTM A106-2006高温用无缝碳钢管规范ASTM A108-2003冷精轧碳素钢和合金钢棒材标准技术条件ASTM A126-2004阀门、法兰及管件用灰铸铁管件规范ASTM A181-1990一般用途锻制或轧制钢管法兰、锻制管件、阀门及零件规范ASTM A182-2005高温用锻制或轧制合金钢和不锈钢法兰、锻制管件、阀门和部件ASTM A193/A193M-2006高温用合金钢及不锈钢螺栓材料技术条件ASTM A194/A194M-2006高温高压螺栓用碳钢和合金钢螺母技术条件ASTM A203-1990压力容器用镍合金钢板规范ASTM A216/A216M-2004高温用适合熔焊的碳钢铸件规范ASTM A217-2004高温承压件用马氏体不锈钢和合金钢铸件规范ASTM A240/A240M-2005压力容器用耐热铬及铬镍不锈钢中厚板、薄板及带材ASTM A250/A250M-2004锅炉和过热器用电阻焊铁素体合金钢管规范ASTM A276-2006不锈与耐热钢棒和型钢规范ASTM A278/A278M-2001高温不超过345℃的承压部件用灰铸铁件规范ASTM A283/A283M-2003低和中抗拉强度的碳钢板规范ASTM A285/A285M-2003压力容器用低中抗拉强度碳素钢标准技术条件ASTM A307/A307M-20046000PSI拉伸强度碳钢螺柱与螺栓标准规范ASTM A312/A312M-2005无缝或焊接的以及重度冷加工奥氏体不锈钢管规范ASTM A320/A320M-2005低温用合金钢螺栓材料标准规范ASTM A333/A333M-2003低温设备用无缝和焊接钢管标准规范ASTM A334/A334M-2004低温设备用无缝和焊接碳素和合金钢管标准规范ASTM A335-2003高温设备用无缝铁素体合金钢管规范ASTM A336/A336M-2005高温承压件合金钢锻件规范ASTM A350/A350M-2004a需切口韧性试验的管道部件用碳钢和低合金钢锻件标准规范ASTM A351/A351M-2006承压件用奥氏体钢铸件规范ASTM A352/A352M-2006低温承压用铁素体和马氏体铸钢件标准规范ASTM A387/A387M-2003压力容器用铬钼合金钢标准规范ASTM A395-1988球墨铸铁件规范ASTM A403/A403M-2004锻制奥氏体不锈钢管配件的标准规范ASTM A404高温用经特殊热处理的锻造或轧制合金钢管法兰,锻造管件,阀门及零件ASTM A405/A405M-2004高温用经特殊热处理的无缝铁素体合金钢管规范ASTM A439-1989奥氏体球墨铸铁件规范ASTM A479-1992合金钢棒材和型材规范ASTM A484/A484M-2005不锈和耐热钢棒材、钢坯和锻件一般要求标准规范ASTM A516-2004a中温及低温压力容器用碳素钢板规范ASTM A522低温用锻造或轧制的8%和9%镍合金钢法兰,管件,阀门和零件ASTM A536-1984球墨铸铁件标准规范ASTM A582-1992热轧或冷加工无机加不锈钢和耐热钢棒规范ASTM A694/A694M-2000高压管路用锻造碳钢和合金钢法兰、管件、阀门及其他部件ASTM A744-1991严酷条件下使用的耐腐蚀铁、铬、镍、镍基合金铸件规范ASTM A961-2002管道用钢制法兰、锻制管件、阀门和零件的通用要求标准规范ASTM B16-1985切丝机用易车削黄铜棒条及型材的标准规范ASTM B62-1993合成青铜或铜合金铸件的标准规范ASTM B462-2004高温耐腐蚀用锻造或轧制的铬、镍、钼、铜、铌稳定合金（U NS No6030、UNS No 6022、UNS No 6200、UNS No 80 20、UNS No 8024、UNS No 8026、UNS No 8367、UNS No 10276、UNS N10665、UNS N 10675、 UNS R2003 3）合金管法兰、锻造管件、阀门和零件标准规范ASTM B473-1991UNS No8020、No8026和UNS No8024镍合金棒和丝ASTM B564-2004镍合金锻件标准规范ASTM B584-1991一般用途的铜合金砂铸件ASTM E10-2001金属材料布氏硬度试验方法ASTM E 675-2002可互换的圆锥接地旋塞阀和栓塞的标准规范ASTM E 911-1998聚四氟乙烯(PTFE)插头的玻璃管旋塞阀ASTM F885-1984公称管径为NPS 1/4～2的青铜截止阀外形尺寸标准规范ASTM F992-1986(R2001)阀门铭牌标准规范ASTM F993-1986(R2001)阀门锁紧装置标准规范ASTM F1030-1986(R1998)阀门操作装置的选择准则ASTM F1098-1987(R1998)公称管径有NPS2～24的蝶阀外形尺寸标准规范ASTM F 1139-1988蒸汽疏水阀和排水管ASTM F 1370-1992船上给水系统用减压阀ASTM F 1565-2000蒸汽设备用减压阀标准规范ASTM F 1795-2000空气或氮气系统用减压阀标准规范ASTM F 1985-1999气力操作的球形控制阀标准规范美国阀门和管件制造厂标准化协会标准--MSS标准标准代号MSS标准名称MSS SP 6-2001管法兰及阀门和管件端法兰的接触面标准精度MSS SP 9-2001青铜、铁和钢制法兰的孔口平面MSS SP 25-1998阀门、管件、法兰和管接头的标准标记方法MSS SP 42-1991法兰端和对焊端耐腐蚀的闸阀、截止阀、角阀和止回阀 150磅级（P N20）MSS SP-43-1991(R2001)锻制不锈钢对焊管件（包括其他防腐材料文献）MSS SP 44-1996(R2001)钢制管道法兰MSS SP 45-1998旁通和排放连接MSS SP 51-2000耐腐蚀法兰和铸造法兰管件（轻型150磅级）MSS SP 53-1999(R2002)阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—磁粉检验方法MSS SP 54-1999(R2002)阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—射线照相检验方法MSS SP 55-2001阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—表面缺陷评定的目视检验方法MSS SP 58-2002管道吊架和支架─材料、设计和制造MSS SP 61-1999钢制阀门的压力试验MSS SP 67-2002蝶阀MSS SP 68-1997偏心结构的高压蝶阀MSS SP 70-1998法兰端和螺纹端铸铁闸阀MSS SP 71-1997法兰端和螺纹端旋启式灰铸铁止回阀MSS SP 72-1999法兰端或对焊端通用球阀MSS SP 78-1998法兰端和螺纹端铸铁旋塞阀MSS SP 79-1999a承插焊渐缩式插接头MSS SP 80-1997青铜闸阀、截止阀、角阀和止回阀MSS SP 81-2001无阀盖的法兰端不锈钢刀形闸阀MSS SP 82-1992阀门压力试验方法MSS SP 83-20013000级承插焊式和螺纹式钢管活接头MSS SP 85-2002法兰端和螺纹端灰铸铁截止阀和角阀MSS SP 91-1992(R1996)阀门手动操作指南MSS SP-93-1999(R2004)阀门、法兰、管件及其他管道附件用钢铸件和钢锻件质量标准液体渗透检验方法MSS SP-94-1999(R2004)阀门、法兰、管件及其他管道附件的铁素体、马氏体钢铸件质量标准超声波检验方法MSS SP-95-2002模锻螺纹管接头与大管塞MSS SP-97-2001整体加强锻制分支引出端管件-承插焊式、螺纹式与焊式端头MSS SP 108-2002弹性密封的铸铁偏心旋塞阀MSS SP-117-2006截止阀和闸阀的波纹管密封件MSS SP 118-2002法兰端、无法兰端、螺纹端和焊接端紧凑型钢制截止阀和止回阀（化工和石油精炼用）MSS SP-120-2001升降式阀杆(明杆)钢制阀门柔性石墨填料系统的设计要求MSS SP-125-2000弹簧加载中心导向的灰铸铁和球墨铸铁管线止回阀MSS SP-126-2000弹簧加载中心导向的钢制管线止回阀日本工业标准--JIS标准标准代号JIS标准名称JIS B0100-1970阀门名词术语JIS B2001-1987阀门的公称通径和口径JIS B2002-1987阀门的结构长度JIS B2003-1987阀门的检验通则JIS B2004-1987阀门的标志通则JIS B2005-1987阀门流量系数试验方法JIS B2007-1993工业过程控制阀.检验和常规试验JIS B2011-1988青铜闸阀截止阀、角阀及止回阀JIS B2031-1986灰铸铁阀JIS B2032-1995对尖式橡胶阀座蝶阀JIS B2041-1976铸铁制1.0MPa法兰连接的截止阀JIS B2042-1976铸铁制1.0MPa法兰连接的角式截止阀JIS B2043-1976铸铁制1.0MPa法兰连接的暗杆闸阀JIS B2044-1976铸铁制1.0MPa法兰连接的明杆闸阀JIS B2045-1976铸铁制1.0MPa法兰连接的旋启式止回阀JIS B2051-1986 1.0MPa可锻铸铁制螺纹连接截止阀JIS B2052-1978 1.0MPa可锻铸铁制螺纹连接闸阀JIS B2053-1978 1.0MPa可锻铸铁制螺纹连接升降式止回阀JIS B2061-1984给水龙头JIS B2062-1994水管用闸阀JIS B2063-1987水管用空气阀JIS B2064-1984水管用蝶阀JIS B2071-1987铸钢制法兰连接阀门JIS B2072-1976铸钢制1.0MPa法兰连接的角式截止阀JIS B2073-1976铸钢制1.0MPa法兰连接的明杆闸阀JIS B2074-1976铸钢制2.0MPa法兰连接的旋启式止回阀JIS B2081-1976铸钢制2.0MPa法兰连接的截止阀JIS B2082-1976铸钢制2.0MPa法兰连接的角式截止阀JIS B2083-1976法兰连接的明杆闸阀JIS B2084-1976铸钢制2.0MPa法兰连接的旋启式止回阀JIS B2191-1984青铜制螺纹连接旋塞阀JIS B2192-1977青铜制螺纹连接填料式旋塞阀JIS B3372-1982压缩空气用减压阀JIS B8210-1994蒸汽锅炉及压力容器用弹簧式安全阀JIS B8225-1993安全阀排放系数测定方法JIS B8244-1977溶解乙炔容器用阀JIS B8245-1989液化石油容器用阀JIS B8246-1989高压气体容器用阀JIS B8357-2000液压传动., , , 补偿式流量控制阀.装配面JIS B8372-1994气动装置用减压阀JIS B8373-1993气动用二通电磁阀JIS B8374-1993气动用三通电磁阀JIS B8375-1993气动用四通、五通电磁阀JIS B8375-1-2000气动液压.五孔定向控制阀.第1部分:无电接头的安装界面JIS B8375-2-2000气动液压.五孔定向控制阀.第2部分:带备用电接头的安装界面JIS B8375-3-2000气动液压.五孔定向控制阀.第3部分:阀功能通讯的密码系统JIS B8376-1994气动速度控制阀JIS B8380-2002气压液动.控制阀门和其他元部件出口和控制机构的鉴定JIS B8387-2000液压动力.四孔调节阀门和四孔方向控制阀门.02,03,05尺寸.夹持尺寸JIS B8400-1-2003气压传动.尺寸为18mm-26mm的五孔定向控制阀.第1部分:无电连接件的安装接口表面JIS B8401-1999自动疏水阀JIS B8402-1993采暖用散热器疏水阀JIS B8410-2003水用减压阀JIS B8414-1999热水器用安全阀JIS B8471-1994水用电磁阀JIS B8472-1994蒸汽用电磁阀JIS B8473-1988燃油用电磁阀JIS B8605-2002致冷装置的截止阀JIS B8619-1999静热制冷剂膨胀阀.性能试验方法JIS B8651-2002比例电磁式减压阀试验方法JIS B8652-2002比例电动液压减压阀及安全阀的试验方法JIS B8653-2002比例电动液压节流阀试验方法JIS B8654-2002比例电动液压串联型流量控制阀试验方法JIS B8655-2002比例电动液压串联型定向流量控制阀试验方法JIS B8656-2002比例电动液压旁通流量控制阀试验方法JIS B8657-2002比例电动液压定向旁通流量控制阀试验方法JIS B8658-1989比例电动液压控制阀用电力放大器规则JIS B8659-1-2000液压动力.电气调节液压控制阀门.第1部分:四路直流控制阀门的试验方法JIS B8659-2-2002液压传动.电气调节液压控制阀门.第2部分:三路定向流量控制阀门的试验方法JIS B8664-2001液压动力.压力控制阀(不包括减压阀)、顺序活门、释荷阀、节流阀和止回阀.安装表面JIS B8666-2001液压动力.减压阀.安装表面JIS E4103-1988铁路车辆用截止阀JIS E4114-1989铁路车辆用青铜截止阀JIS E4115-1988铁路车辆用电磁阀JIS E7701-1992高压气罐车用气罐安全阀JIS F0504-1989船上机械装置用减压阀的应用和压力调节JIS F3019-1996自闭闸阀式短测深管头JIS F3024-1996造船.控制阀用舱面支座JIS F3058-1996铸钢立式波浪止回阀JIS F3059-1985青铜螺旋截止立式波浪止回阀JIS F3060-1996铸钢旋压立式波浪止回阀JIS F7300-1989一般用阀和旋塞的使用标准JIS F7311-1996造船.铸钢5K球阀JIS F7313-1996造船.铸钢20K球阀JIS F7315-1996造船.铸钢30K球阀JIS F7319-1996造船.铸钢10K球阀JIS F7321-1996造船.可锻铁5K球阀JIS F7329-1996造船.锻钢40K球阀JIS F7336-1996造船.锻钢空气球阀JIS F7340-1996造船.铸钢空气球阀JIS F7346-1996造船.青铜5K球阀(活接头帽阀门型) JIS F7348-1996造船.青铜16K球阀(活接头帽阀门型) JIS F7351-1996造船.5K旋压式青铜止回球阀JIS F7353-1996船用铸铁5K截止止回阀JIS F7354-1989船用铸铁5K角式止回阀JIS F7356-1996造船.青铜5K升降止回阀JIS F7358-1996造船.铸铁5K升降止回球阀JIS F7359-1989船用铸铁5K升降角式止回阀JIS F7360-1996造船.船体铸钢闸阀JIS F7363-1996船用铸铁5K闸阀JIS F7364-1996船用铸铁10K闸阀JIS F7366-1996船用铸铁20K闸阀JIS F7368-1996造船.青铜10K提杆式闸阀JIS F7369-1996造船.铸铁16K闸阀JIS F7371-1996船用铸铁5K青铜旋启式止回阀JIS F7372-1996船用铸铁5K旋启式止回阀JIS F7373-1996船用铸铁10K旋启式止回阀JIS F7375-1996造船.铸铁10K旋压式止回球阀JIS F7376-1989船用铸铁10K角式止回阀JIS F7377-1996船用铸铁16K截止止回阀JIS F7378-1989船用铸铁16K角式止回阀JIS F7379-1996造船.卡套式30K黄铜截止阀JIS F7388-1996造船.青铜20K球阀JIS F7398-1989船舶燃油罐自动关闭排除阀JIS F7399-2002船舶燃油罐紧急切断阀JIS F7403-1996造船.船体青铜球阀JIS F7409-1996造船.青铜16k旋压式止回球阀JIS F7411-1996造船.青铜5K旋压式止回球阀(活接头阀帽型) JIS F7412-1988船用5K青铜管帽形螺旋式止回联结帽状角阀JIS F7413-1996造船.青铜16K旋压式止回球阀(活接头阀帽型) JIS F7414-1988船用16K青铜管帽形升降式止回联结帽状角阀JIS F7415-1996造船.青铜5K升降式止回球阀(活接头阀帽型) JIS F7416-1988船用5K青铜管帽形升降式止回联结帽状角阀JIS F7417-1996造船.青铜16K升降式止回球阀(活接头阀帽型) JIS F7421-1996船用20K锻钢截止阀JIS F7422-1989船用20K锻钢角式阀JIS F7457-1989气动操纵遥控切断装置，船舶燃油罐紧急切断阀JIS F7471-1996造船.铸钢10K旋压式止回球阀JIS F7473-1996造船.铸钢20K旋压式止回球阀JIS F7490-1998造船.球墨铸铁5K球阀JIS F7495-2000造船.球墨铸铁10K旋压止回阀JIS F73006-1989船用铸铁5K法兰角阀JIS F73007-1989船用铸铁10K直通截止阀JIS G4304-1984不锈钢热轧钢板煤气装置用电磁阀JIS S2143-1975作者简介： 石文东 男 福建泉州从事油库、化工定量装车系统电液阀设计、研发、销售。

阀门编号规则阀门的型号编制方法一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成(见下表)1(阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号Z Q S 闸阀球阀疏水阀J X A 截止阀旋塞阀安全阀L M Y 节流阀液面指示器减压阀G H 隔膜阀止回阀U D 柱塞阀碟阀2(传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号0 5 电磁阀伞齿轮1 6 电磁—液动气动2 7 电—液动液动3 8 蜗轮气—液动4 9 正齿轮电动注:?手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

?对于气动或液动:常开式用6K、7K表示;常闭式用6B、7B表示;气动带手动用6S 表示。

防爆电动用“9B”表示。

3(连接形式代号用阿拉伯数字表示，按表1—3的规定表1—3连节形式代号连节形式代号1 7 内螺纹对夹2 8 外螺纹卡箍4 9 法兰卡套6 焊接注:焊接包括对焊和承插焊4(结构形式代号用阿拉伯数字表示1—4~13表1—4闸阀结构形式代号0 明杆楔式弹性闸板1 刚单闸板2 双闸板3 平行式性单闸板4 双闸板暗杆楔式 5 单闸板6 双闸板表1—5截止阀和节流阀结构形式代号1 直通式4 角式5 直流式6 平衡直通式7 角式表1—6球阀结构形式代号直通式 1浮动 L形三通式 4T形 5固定直通式 7表1—7蝶阀结构形式代号0 杠杆式1 垂直板式3 斜板式表1—8隔膜阀结构形式代号1 屋脊式3 截止式7 闸板式表1—9旋塞阀结构形式代号3 直通式填料 4 T形三通式5 四通式7 油封直通式8 T形三通式表1—10止回阀和底阀结构形式代号1 升降直通式2 立式4 单瓣式旋启 5 多瓣式6 双瓣式表1—11安全阀结构形式代号0 带散热片全启式封闭 124 全启式弹簧 3 双弹簧微启式带板手 7 微启式不封闭 8 全启式5 微启式6 带控制机全启式构9 脉冲式注:杠杆式安全阀在类型代号前加“G”汉语拼音字母。

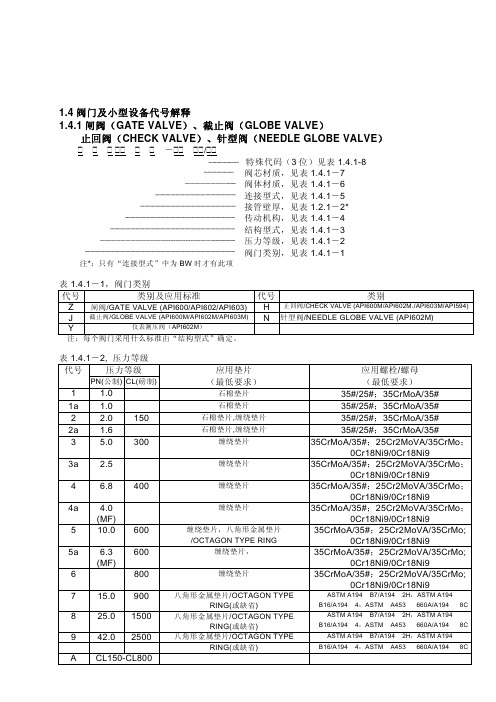

1.4阀门及小型设备代号解释1.4.1闸阀（GATE VALVE）、截止阀（GLOBE VALVE）止回阀（CHECK VALVE）、针型阀（NEEDLE GLOBE VALVE）－ /特殊代码（3位）见表1.4.1-8阀芯材质，见表1.4.1－7阀体材质，见表1.4.1－6连接型式，见表1.4.1－5接管壁厚，见表1.2.1－2*传动机构，见表1.4.1－4结构型式，见表1.4.1－3压力等级，见表1.4.1－2阀门类别，见表1.4.1－1注*：只有“连接型式”中为BW时才有此项表1.4.1－1，阀门类别代号类别及应用标准代号类别Z闸阀/GATE VALVE (API600/API602/API603)H 止回阀/CHECK VALVE (API600M/API602M./API603M/API594) J截止阀/GLOBE VALVE (API600M/API602M/API603M)N 针型阀/NEEDLE GLOBE VALVE (API602M)Y 仪表测压阀（API602M）注：每个阀门采用什么标准由“结构型式”确定。

表1.4.1－2, 压力等级代号压力等级应用垫片应用螺栓/螺母PN(公制) CL(磅制) （最低要求）（最低要求）1 1.0 石棉垫片35#/25#；35CrMoA/35#1a 1.0 石棉垫片35#/25#；35CrMoA/35#2 2.0 150 石棉垫片,缠绕垫片35#/25#；35CrMoA/35#2a 1.6 石棉垫片,缠绕垫片35#/25#；35CrMoA/35#3 5.0 300 缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni9 3a 2.5 缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni94 6.8 400 缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；0Cr18Ni9/0Cr18Ni9 4a 4.0 缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo；(MF) 0Cr18Ni9/0Cr18Ni95 10.0 600 缠绕垫片，八角形金属垫片35CrMoA/35#；25Cr2MoVA/35CrMo;/OCTAGON TYPE RING0Cr18Ni9/0Cr18Ni9 5a 6.3 600 缠绕垫片，35CrMoA/35#；25Cr2MoVA/35CrMo;(MF) 0Cr18Ni9/0Cr18Ni96 800 缠绕垫片35CrMoA/35#；25Cr2MoVA/35CrMo;0Cr18Ni9/0Cr18Ni97 15.0 900 八角形金属垫片/OCTAGON TYPE ASTM A194 B7/A194 2H；ASTM A194RING(或缺省)B16/A194 4；ASTM A453 660A/A194 8C8 25.0 1500八角形金属垫片/OCTAGON TYPE ASTM A194 B7/A194 2H；ASTM A194RING(或缺省)B16/A194 4；ASTM A453 660A/A194 8C9 42.0 2500八角形金属垫片/OCTAGON TYPE ASTM A194 B7/A194 2H；ASTM A194RING(或缺省)B16/A194 4；ASTM A453 660A/A194 8CB CL300-CL800C CL600-CL800注：X每个阀门选用何种材料的垫片和螺栓、螺母由“阀体材料”确定。

阀门标准大全（国标、美标、日标)本文内容主要发布的阀门制造标准主要有：中国国家标准（GB）中国机械部标准(JB)美国国家标准（ANSI）美国石油学会标准(API)美国材料试验协会标准（ASTM）美国阀门和管件制造厂标准化协会标准（MSS）日本工业标准（JIS）德国国家标准(DIN)法国国家标准（NF）英国国家标准、欧洲标准（BS、EN）其他国家阀门标准(ГOCT、IEEE 、UL)阀门国标标准--GB标准序阀门标准代号阀门标准名称号1GB12220-1989《通用阀门标志》2GB12221-1989《法兰连接金属阀门的结构长度》3GB12222-1989《多回转阀门驱动装置的连接》4GB12223-1989《部分回转阀门驱动装置的连接》5GB12224-1989《钢制阀门一般要求》6GB12225-1989《通用阀门铜合金铸件技术条件》7GB12226-1989《通用阀门灰铸铁件技术条件》8GB12227-1989《通用阀门球墨铸铁件技术条件》9GB12228-1989《通用阀门碳素钢锻件技术条件》10GB12229-1989《通用阀门碳素钢铸件技术条件》11GB12231-1989《阀门铸件外观质量要求》12GB12232-1989《通用阀门法兰连接铁质闸阀》13GB1047-1970《管子和管路附件的公称通径》14GB12236-1989《通用阀门钢制旋启式止回阀》15GB1348-1988《球墨铸铁件》16GB1048-1990《管道元件公称压力》17GB11365-1989《锥齿轮和准双曲齿轮精度》18GB4213-1984《气动调节阀通用技术条件》19GB12238-1989《通用阀门法兰对夹连接蝶阀》20GB8335-1987《气瓶专业螺纹》21GB10877-1989《氧气瓶阀》22GB12239-1989《通用阀门隔膜阀》23GB12240-1989《通用阀门铁质旋塞阀》24GB12241-1989《安全阀一般要求》25GB12242-1989《安全阀性能试验方法》26GB12243-1989《弹簧直接载荷式安全阀》27GB11352-1989《铸钢件技术条件》28GB596—83《船用外螺纹青铜截止止回阀》29GB597-1983《船用外螺纹青铜止回阀》30GB5796-1986《梯形螺纹》31GB7306-1987《用螺纹密封的管螺纹》32GB7307-1987《非螺纹密封的管螺纹》33GB6414-1986《铸件尺寸公差》34GB12245-1989《减压阀性能试验方法》35GB12246-1989《先导式减压阀》36GB12247-1989《蒸汽疏水阀分类》37GB12248-1989《蒸汽疏水阀术语》38GB12249-1989《蒸汽疏水阀标志》39GB12250-1989《蒸汽疏水阀结构长度》40GB12251-1989《蒸汽疏水阀试验方法》41GB10868-1989《电站减温减压阀技术条件》42GB10869-1989《电站调节阀技术条件》43GB/T1972-1992《蝶形弹簧》44GB12234-1989《通用阀门法兰、对焊连接钢制闸阀》45GB12237-1989《通用阀门法兰和对焊连接钢制球阀》46GB12233-1989《通用阀门铁质截止阀与升降式止回阀》47GB9443-1988《铸钢件渗透探伤及缺陷显示痕迹评级方法》48GB3323-1987《钢熔化焊对接接头射线照相和质量分级》49GB12235-1989《通用阀门法兰钢制截止阀和升降式止回阀》50GB1851-1984《船用PN160外螺纹青铜空气截止阀》51GB8464-1987《内螺纹闸阀、截止阀、球阀、止回阀通用》52GB8465.1～7-87《内螺纹闸阀、截止阀、球阀、止回阀尺寸》53GB5677-1985《铸钢件射线照相及底片等级分类方法》54GB12230-1989《通用阀门奥氏体钢铸件技术条件》55GB1804-1979《公差与配合未注公差尺寸的极限偏差》56GB12244-1989《铸钢件射线照相及底片等级分类方法》57GB10879-1989《溶解乙炔气瓶阀》58GB197-1981《普通螺纹、公差与配合》59GB1239.2-1989《冷卷圆柱螺旋压缩弹簧技术条件》60GB1239.4-1989《热卷圆柱螺旋弹簧技术条件》61GB10095-1986《渐开线圆柱齿轮精度》62GB9444-1988《铸钢件磁粉探伤及质量评级方法》63GB/T13927-1992《通用阀门压力试验》64GB/T592-1993《船用法兰铸铁止回阀》65GB/T1852-1993《船用法兰铸钢蒸汽减压阀》66GB/T12252-1989《通用阀门供货要求》阀门机械部标准--JB标准序号阀门标准代号及标准1B93-91 《手柄》2JB1700.2-91 《锁紧螺母(二)》3JB94-91 《扳手》4JB1701-91 《阀杆螺母(六)》5JB95-59 《通用管路附件阀件分类术语》6JB1702.1-91 《轴承压盖(一)》7JB96-75 《截止阀、节流阀和止回阀结构长度》8JB1702.2-91 《轴承压盖(二)》9JB106-78 《阀门标志和识别涂漆》10JB1703-91 《衬套》11JB308-75 《阀门型号编制方法》12JB1704-75 《压套螺母式填料函尺寸》13JB309-75 《闸阀参数》14JB1706-91 《压套螺母》15JB311-75 《止回阀参数》16JB1707-75 《带孔式填料压盖填料函尺寸》17JB312-75 《旋塞阀参数》18JB1708-91 《填料压盖》19JB450-79 《PG100～320KGf/CM2化工石油工业用锻造高压阀门》20JB1709-91 《T形螺栓》21JB451-64 《杠杆式安全阀技术条件》22JB1710-75 《开口式填料压盖填料函尺寸》23JB452-77 《弹簧式安全阀技术条件》24JB1711-75 《开口式填料压盖》25JB610-79 《疏水阀参数》26JB1712-91 《石棉填料》27JB790-65 《PG=16～64KGf/CM2钢制阀技术条件》28JB1713-91 《填料垫(一)》29JB792-65 《铸铁和铸钢制低压阀门技术条件》30JB1716-91 《填料垫(二)》31JB930-67 《氧气减压器》32JB1717-75 《上密封尺寸》33JB1681-75 《截止阀参数》34JB1718-91 《垫片(一)》35JB1682-75 《节流阀参数》36JB1719-91 《垫片(二)》37JB1683-75 《球阀参数》38JB1720-91 《垫片(三)》39JB1684-75 《蝶阀参数》40JB1721-91 《垫片(四)》41JB1685-75 《隔膜阀参数》42JB1722-75 《下螺纹阀杆端部尺寸》43JB1689-75 《截止阀、节流阀阀杆螺纹直径和螺距》44JB1723-75 《连接圈式阀瓣连接槽尺寸》45JB1690-75 《闸阀阀杆螺纹直径和螺距》46JB1724-75 《上螺纹阀杆端部尺寸》47JB1691-75 《阀杆头部尺寸》48JB1725-75 《阀瓣盖式阀瓣连接槽尺寸》49JB1692-91 《伞形手轮》50JB1726-91 《阀瓣盖》51JB1693-91 《伞形手轮》52JB1727-91 《对开圆环》53JB1694-91 《阀杆螺母(一)》54JB1728-91 《止退垫圈》55JB1695-91 《阀杆螺母(二)》56JB1729-75 《锻钢阀阀杆端部尺寸》57JB1696-91 《阀杆螺母(三)》58JB1730-75 《闸阀阀杆端部尺寸》59JB1697-75 《灰铸铁闸板T形槽尺寸》60JB1731-75 《阀瓣和闸板T形槽尺寸》61JB1698-91 《阀杆螺母(五)》62JB1732-75 《锥形密封面尺寸》63JB1699-91 《阀杆螺母(四)》64JB1733-75 《灰铸铁阀体铜密封面尺寸》65JB1700.1-91 《锁紧螺母(一)》66JB1734-75 《灰铸铁闸板和阀瓣铜密封面尺寸》67JB1738-75 《楔式闸阀阀体、闸板导轨和导轨槽尺寸》68JB1735-91 《底阀阀瓣密封圈》69JB1739-75 《楔式闸阀阀体、密封面、间距和楔角尺寸》70JB1736-91 《旋启式止回阀阀瓣密封圈》71JB1740-75 《楔式闸板密封面尺寸》72JB1737-91 《旋启式止回阀阀瓣密封圈压板》73JB1741-91 《顶心》74JB2765-81 《阀门名词术语》75JB1742-91 《调整垫》76JB2766-79 《PG160.320KGf/CM2锻造高压阀门结构长度》77JB1743-75 《球阀阀杆端部尺寸》78JB2767-79 《PG160.320KGf/CM2锻造高压阀门参数》79JB1744-75 《球体》80JB2768-79 《PG160.320KGf/CM2管子和管件阀门端部尺寸和技术要求》81JB1745-75 《螺纹填料压套式填料函尺寸》82JB2769-79 《PG160.320KGf/CM2螺纹法兰》83JB1747-91 《填料压环》JB2770-79 《PG160.320KGf/CM2接头螺柱》84JB1748-75 《氨阀阀杆端部尺寸》85JB2771-79 《PG160.320KGf/CM2接头》86JB1749-91 《氨阀阀瓣》87JB2772-79 《PG160.320KGf/CM2盲板》88JB1750-75 《氨阀阀体密封面尺寸》89JB2773-79 《PG160.320KGf/CM2双头螺柱》90JB1751-75 《承插焊连接和配管端部尺寸》91JB2774-79 《PG160.320KGf/CM2阶端双头螺柱及螺孔尺寸》92JB1752-75 《外螺纹连接端部尺寸》93JB2775-79 《PG160.320KGf/CM2螺母》94JB1753-91 《接头垫》95JB2776-79 《PG160.320KGf/CM2透镜垫》96JB1754-91 《接头》97JB2777-79 《PG160.320KGf/CM2无孔透镜垫》98JB1755-91 《接头螺母》99JB2778-79 《PG160.320KGf/CM2管件和紧固件温度标记》100JB1756-75 《卡套连接端部尺寸》101JB2843-80 《蝶阀技术条件》102JB1757-91 《卡套》103JB2884-81 《空分设备低温截止阀和节流阀技术条件》104JB1758-91 《卡套螺母》105JB2920-81 《阀门电动装置型式、基本参数和连接尺寸》106JB1759-91 《轴套》107JB2921-81 《阀门电动装置技术条件》108JB1760-91 《六角螺塞》109JB2986-81 《旋塞阀技术条件》110JB1761-91 《螺塞垫》111JB3328-83 《气瓶阀和管路阀》112JB1762-75 《板体尺寸》113JB3329-83 《小型医用气瓶柜式阀的连接尺寸》114JB1842-77 《铸铁衬胶和非衬里隔膜阀技术条件》115JB/T3595-93 《电站阀门制造技术条件》116JB2121-77 《铜合金铸件技术条件》117JB4018-85 《电站阀门型号编制方法》118JB2202-77 《弹簧式安全阀参数》119JB5206.1-91 《填料压套(一)》120JB2203-77 《弹簧式安全阀结构长度》121JB5206.2-91 《填料压套(二)》122JB2204-77 《减压阀参数系列》123JB5206.3-91 《填料压套(三)》124JB2205-77 《减压阀结构长度》125JB5207-91 《填料压板》126JB2206-77 《减压阀技术条件》127JB5208-91 《隔环》128JB2311-78 《球阀技术条件》129JB5209-91 《塑料填料》130JB2637-81 《锅炉承压球墨铸铁件技术条件》131JB5210-91 《上密封座》132JB2639-81 《锅炉承压灰铸铁件技术条件》133JB5211-91 《闸阀阀座》134JB2763-79 《疏水阀的性能试验方法》135JB/TQ374-85 《锻钢阀门用短牙梯形螺纹》136JB/TQ438-85 《液化石油气钢瓶角阀质量分级》137JB/TQ375-85 《缩径锻钢阀门》138JB/TQ440-85 《阀门铸钢件质量分级》139JB/TQ395-85 《钢制闸阀产品质量分级》140JB/TQ441-89 《截止阀质量分级》141JB/TQ407-85 《高压平衡截止阀质量分级》142JB/TQ648-88 《铁制对夹式平板闸阀》143JB/TQ408-89 《隔膜阀质量分级》144JB/TQ649-88 《铁制对夹式平板闸阀装配质量分级》145JB/TQ409-89 《球阀质量分级》146JB/TQ650-88 《先导式减压阀产品质量分级》147JB/TQ410-89 《多回转阀门电动装置质量分级》148JB/TQ677-88 《阀门产品抽样和等级评定方法》149JB/TQ411-89 《机械型带密闭浮子的蒸汽疏水阀质量分级》150JB/TQ551-88 《工业用阀门灰铸铁质量分级》151JB/TQ412-85 《热动力型圆盘式疏水阀质量分级》152JB/TQ552-88 《工业用阀门法兰连接铜制旋塞阀》153JB/TQ413-85 《凝结水回收装置质量分级》154JB/TQ730-89 《氧气瓶阀质量分级》155JB/TQ414-85 《先导活塞式减压阀质量分级》156JB/TQ814-89 《钢制平板闸阀质量分级》157JB/TQ415-89 《弹簧直接载荷式安全阀质量分级》158JB/TQ815-89 《阀门产品清洁度及检查方法》159JB/TQ416-89 《软密封蝶阀质量分级》160JB/TQ816-89 《阀门用球墨铸铁件质量分级》161JB/TQ830.1-89 《阀门标准体系表》162JB/Z243-85 《闸阀静压寿命试验规程》163HG5-1587-85 《液化石油气槽车弹簧式安全阀》164JB/Z244-85 《截止阀静压寿命试验规程》165HG5-1588-85 《液化石油气紧急切断阀》166JB/Z245-85 《旋塞阀静压寿命试验规程》167JB/T5300-91 《通用阀门材料》168JB/Z246-85 《球阀静压寿命试验规程》169JB/T5263-91 《电站阀门铸钢件技术条件》170JB/Z247-85 《阀门电动装置寿命试验规程》171JB/T6439-92 《阀门受压铸钢件磁粉探伤检验》172JB/Z248-85 《蝶阀静压寿命试验规程》173JB/T6440-92 《阀门受压铸钢件射线照相检验》美国国家标准--ANSI标准标准代号ANSI标准名称ANSI A126阀门,法兰和管件的灰铸铁件ANSI A181一般用锻造或轧制钢法兰和锻造管件阀门及零件ANSI/ASTM A217M-2004高温承压件用马氏体不锈钢和合金钢铸件规范ANSI B1.1-1989统一英制螺纹（UN及UNR螺纹形式）ANSI B1.5-1988梯形螺纹（ACME）ANSI B1.8-1988短齿梯形螺纹（ACME）ANSI B1.20.1-1983管螺纹一般用途ANSI B1.20.3-1976密封管螺纹ANSI B2.1-1968管螺纹（干密封螺纹除外）ANSI B16.1-1988铸铁管法兰和法兰管件ANSI B16.5-1992法兰和法兰配件ANSI B16.10-1996阀门结构长度ANSI B16.11-1991承插焊与螺纹连接锻制管件ANSI B16.14-1991钢铁管管塞、衬套和锁紧螺母（带管螺纹）ANSI B16.20-1992槽形钢法兰与环型金属垫片ANSI B16.21-1978非金属平垫片(管法兰用)ANSI B16.24-1991青铜法兰和法兰管件CL150和CL300 ANSI B16.25-1992对焊端ANSI B16.34-1996法兰,螺纹与焊接端阀门ANSI B16.42-1987可锻铸铁管法兰及管件ANSI B18.2.2-1987方螺母和六角螺母(英制系列)ANSI B18.5-1985圆头螺钉ANSI B31.3-1990化工厂和炼油厂管道ANSI B36.10M-1985焊接管与无缝钢管ANSI B46.1-1985表面结构(表面粗糙度,波纹度)ANSI B95.1-1985减压装置的术语ANSI/AWWA C504-1994橡胶垫密封蝶阀ANSI/AWWA C 509-2001给水用弹性带座闸阀ANSI/FCI 69-1-1989疏水阀的压力额定值标准ANSI/FCI 70-2-1998控制阀门阀座泄漏ANSI/FCI 85-1-1989疏水阀产品测试ANSI/FCI 87-1-1994疏水阀的分类和操作原理ANSI/FCI 87-2-1990弹簧模板驱动控制阀动力信号标准ANSI/FCI 91-1-1997控制阀门密封的质量标准ANSI/UL 132-2002无水氨气和液化石油气的安全阀的安全标准ANSI/UL 144-2001液化石油气压力调节阀的安全标准ANSI/UL 753-1996消防装置用自动供水控制阀的警报附件ANSI/API 527-1991安全阀的阀座紧密性ANSI/API 608-2002对焊和法兰端金属球阀ANSI/ASSE 1003-1995家用供水系统用减压阀ANSI/ASSE 1046-1990热膨胀减压阀ANSI/ASTM F 1508-1997用于蒸汽、气体和液体设备的角型减压阀规范ANSI T 3.5.14 R1-1997液力传动.直接控制阀门.分界特性的测定方法ANSI(NFPA)T3.21.4 R2-2000气动阀 NFPA/T2.6.1 R2-2000补充件:液动元件压力额定值检验疲劳和确定含金属外壳的液动气动阀的压力ANSI/(NFPA) T 3.21.8-1990气压液动.反应时间的测量.直接控制阀门ANSI Z21.22a Addenda-1990热水供给系统用安全阀和煤气自动关闭系统.补充件ANSI Z21.22-1986热水供给系统用安全阀和煤气自动关闭系统ANSI Z 21.22a-1999减压阀和真空减压阀ANSI Z 21.22b-2001热水供应系统的减压阀ANSI/ASHRAE 17-1986恒温制冷剂膨胀阀额定容量测试方法ANSI/ARI 750-1987制冷剂恒温膨胀阀ANSI/ISA 75.01.01-2002尺寸控制阀用流量方程式ANSI/ISA 75.08.01-2002整体式带凸缘的球型控制阀体的面对面尺寸(类型125、150、250、300和600)ANSI/ISA 75.08.02-2003无凸缘的控制阀端面间的尺寸(级别150、300和600) ANSI/ISA S 75.08.03-2001承插焊接端头和螺旋端头球状控制阀的面到面尺寸ANSI/ISA S 75.08.04-2001对焊端头球状控制阀的面到面尺寸ANSI/ISA 75.08.05-2002端头对焊球型控制阀的面对面尺寸(类型150、300、600、900、1 500和2500)ANSI/ISA 75.08.06-2002带凸缘的球型控制阀体的面对面尺寸(类型900、1500和2500) ANSI/ISA S 75.08.07-2001独立法兰球状控制阀的面到面尺寸ANSI/ISA S 75.15-1993对焊端球状控制阀的面对面尺寸(ANSI等级150、300、600、90 0、1500、2500)ANSI/ISA S 75.19.01-2001控制阀的静水试验ANSI/IEEE 1290-1996核发电站电动控制阀门马达应用、防护、控制和试验指南美国石油学会阀门标准--API标准序号标准号标准名称1API Spec 6AVI-1996(2003)海上作业中井口水上安全阀门和水下安全阀门的检验测试（包括1996年12月的勘误表）2API Spec 6D-2002(2005)管道阀门(闸阀、旋塞阀、球阀及止回阀)(包括1997年1 2月的补充2和1998年12月的勘误表)3API Spec 6FA-1999阀门的耐火性测试1994年4月，3版4API Spec 6FC-1999具有自动后座的阀门的耐火试验5API Spec 6FD-1995止回阀耐火试验6API Spec 14A-2005水下安全阀设备技术规范(ISO 10432:1999)7API RP 14B-2005水下安全阀系统的设计、安装、维修和操作(包括1996年勘误表)8API RP 14H-1994(1996)海上平台面上安全阀和水下关断阀的安装、保养和维护(包括1996年9月23日颁发的勘误表)9API Std 589-1998评价阀杆填料的耐火试验10API Std 591-2003炼厂阀门用户验收11API Std 594-2004盘式、盘式一凸耳及双法兰式止回阀(ANSI/API Std 594 -1993)12API Std 598-2004API Std 598-200413API Std 599-2002金属塞阀一法兰式和对焊连接式14API Std 600-2001法兰和对焊连接钢制螺旋密封阀帽和压力密封阀帽15API Std 602-2005法兰、螺纹、焊接和伸直体端的小型钢闸阀16API Std 603-2001150级铸造耐腐蚀法兰闸阀(ANSI/API Std 603-993) 17API Std 607-2005软座直角回转阀耐火试验(ANSI/API Std 607-1993)18API Std 608-2002法兰、螺旋和对焊连接金属球阀(ANSI/API Std 608-199 5)19API Std 609-2004双法兰蝶阀和凸耳一盘式蝶阀美国材料试验协会标准（ASTM阀门标准）标准代号ASTM标准名称ASTM A6/A6M-2004结构用轧制钢板、型钢、板桩和棒钢通用要求ASTM A27/A27M-2005一般用途碳钢铸件标准技术条件ASTM A29/A29M-2005热锻碳素钢和合金钢棒材一般要求标准规范ASTM A36/A36M-2005碳结构钢标准规范ASTM A48/A48M-2003灰铸铁铸件标准技术条件ASTM A105/A105M-2005管道部件用碳钢锻件ASTM A106-2006高温用无缝碳钢管规范ASTM A108-2003冷精轧碳素钢和合金钢棒材标准技术条件ASTM A126-2004阀门、法兰及管件用灰铸铁管件规范ASTM A181-1990一般用途锻制或轧制钢管法兰、锻制管件、阀门及零件规范ASTM A182-2005高温用锻制或轧制合金钢和不锈钢法兰、锻制管件、阀门和部件ASTM A193/A193M-2006高温用合金钢及不锈钢螺栓材料技术条件ASTM A194/A194M-2006高温高压螺栓用碳钢和合金钢螺母技术条件ASTM A203-1990压力容器用镍合金钢板规范ASTM A216/A216M-2004高温用适合熔焊的碳钢铸件规范ASTM A217-2004高温承压件用马氏体不锈钢和合金钢铸件规范ASTM A240/A240M-2005压力容器用耐热铬及铬镍不锈钢中厚板、薄板及带材ASTM A250/A250M-2004锅炉和过热器用电阻焊铁素体合金钢管规范ASTM A276-2006不锈与耐热钢棒和型钢规范ASTM A278/A278M-2001高温不超过345℃的承压部件用灰铸铁件规范ASTM A283/A283M-2003低和中抗拉强度的碳钢板规范ASTM A285/A285M-2003压力容器用低中抗拉强度碳素钢标准技术条件ASTM A307/A307M-20046000PSI拉伸强度碳钢螺柱与螺栓标准规范ASTM A312/A312M-2005无缝或焊接的以及重度冷加工奥氏体不锈钢管规范ASTM A320/A320M-2005低温用合金钢螺栓材料标准规范ASTM A333/A333M-2003低温设备用无缝和焊接钢管标准规范ASTM A334/A334M-2004低温设备用无缝和焊接碳素和合金钢管标准规范ASTM A335-2003高温设备用无缝铁素体合金钢管规范ASTM A336/A336M-2005高温承压件合金钢锻件规范ASTM A350/A350M-2004a需切口韧性试验的管道部件用碳钢和低合金钢锻件标准规范ASTM A351/A351M-2006承压件用奥氏体钢铸件规范ASTM A352/A352M-2006低温承压用铁素体和马氏体铸钢件标准规范ASTM A387/A387M-2003压力容器用铬钼合金钢标准规范ASTM A395-1988球墨铸铁件规范ASTM A403/A403M-2004锻制奥氏体不锈钢管配件的标准规范ASTM A404高温用经特殊热处理的锻造或轧制合金钢管法兰,锻造管件,阀门及零件ASTM A405/A405M-2004高温用经特殊热处理的无缝铁素体合金钢管规范ASTM A439-1989奥氏体球墨铸铁件规范ASTM A479-1992合金钢棒材和型材规范ASTM A484/A484M-2005不锈和耐热钢棒材、钢坯和锻件一般要求标准规范ASTM A516-2004a中温及低温压力容器用碳素钢板规范ASTM A522低温用锻造或轧制的8%和9%镍合金钢法兰,管件,阀门和零件ASTM A536-1984球墨铸铁件标准规范ASTM A582-1992热轧或冷加工无机加不锈钢和耐热钢棒规范ASTM A694/A694M-2000高压管路用锻造碳钢和合金钢法兰、管件、阀门及其他部件ASTM A744-1991严酷条件下使用的耐腐蚀铁、铬、镍、镍基合金铸件规范ASTM A961-2002管道用钢制法兰、锻制管件、阀门和零件的通用要求标准规范ASTM B16-1985切丝机用易车削黄铜棒条及型材的标准规范ASTM B62-1993合成青铜或铜合金铸件的标准规范ASTM B462-2004高温耐腐蚀用锻造或轧制的铬、镍、钼、铜、铌稳定合金（U NS No6030、UNS No 6022、UNS No 6200、UNS No 80 20、UNS No 8024、UNS No 8026、UNS No 8367、UNS No 10276、UNS N10665、UNS N 10675、 UNS R2003 3）合金管法兰、锻造管件、阀门和零件标准规范ASTM B473-1991UNS No8020、No8026和UNS No8024镍合金棒和丝ASTM B564-2004镍合金锻件标准规范ASTM B584-1991一般用途的铜合金砂铸件ASTM E10-2001金属材料布氏硬度试验方法ASTM E 675-2002可互换的圆锥接地旋塞阀和栓塞的标准规范ASTM E 911-1998聚四氟乙烯(PTFE)插头的玻璃管旋塞阀ASTM F885-1984公称管径为NPS 1/4～2的青铜截止阀外形尺寸标准规范ASTM F992-1986(R2001)阀门铭牌标准规范ASTM F993-1986(R2001)阀门锁紧装置标准规范ASTM F1030-1986(R1998)阀门操作装置的选择准则ASTM F1098-1987(R1998)公称管径有NPS2～24的蝶阀外形尺寸标准规范ASTM F 1139-1988蒸汽疏水阀和排水管ASTM F 1370-1992船上给水系统用减压阀ASTM F 1565-2000蒸汽设备用减压阀标准规范ASTM F 1795-2000空气或氮气系统用减压阀标准规范ASTM F 1985-1999气力操作的球形控制阀标准规范美国阀门和管件制造厂标准化协会标准--MSS标准标准代号MSS标准名称MSS SP 6-2001管法兰及阀门和管件端法兰的接触面标准精度MSS SP 9-2001青铜、铁和钢制法兰的孔口平面MSS SP 25-1998阀门、管件、法兰和管接头的标准标记方法MSS SP 42-1991法兰端和对焊端耐腐蚀的闸阀、截止阀、角阀和止回阀 150磅级（P N20）MSS SP-43-1991(R2001)锻制不锈钢对焊管件（包括其他防腐材料文献）MSS SP 44-1996(R2001)钢制管道法兰MSS SP 45-1998旁通和排放连接MSS SP 51-2000耐腐蚀法兰和铸造法兰管件（轻型150磅级）MSS SP 53-1999(R2002)阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—磁粉检验方法MSS SP 54-1999(R2002)阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—射线照相检验方法MSS SP 55-2001阀门、法兰、管件和其他管道部件用铸钢件和锻钢件质量标准—表面缺陷评定的目视检验方法MSS SP 58-2002管道吊架和支架─材料、设计和制造MSS SP 61-1999钢制阀门的压力试验MSS SP 67-2002蝶阀MSS SP 68-1997偏心结构的高压蝶阀MSS SP 70-1998法兰端和螺纹端铸铁闸阀MSS SP 71-1997法兰端和螺纹端旋启式灰铸铁止回阀MSS SP 72-1999法兰端或对焊端通用球阀MSS SP 78-1998法兰端和螺纹端铸铁旋塞阀MSS SP 79-1999a承插焊渐缩式插接头MSS SP 80-1997青铜闸阀、截止阀、角阀和止回阀MSS SP 81-2001无阀盖的法兰端不锈钢刀形闸阀MSS SP 82-1992阀门压力试验方法MSS SP 83-20013000级承插焊式和螺纹式钢管活接头MSS SP 85-2002法兰端和螺纹端灰铸铁截止阀和角阀MSS SP 91-1992(R1996)阀门手动操作指南MSS SP-93-1999(R2004)阀门、法兰、管件及其他管道附件用钢铸件和钢锻件质量标准液体渗透检验方法MSS SP-94-1999(R2004)阀门、法兰、管件及其他管道附件的铁素体、马氏体钢铸件质量标准超声波检验方法MSS SP-95-2002模锻螺纹管接头与大管塞MSS SP-97-2001整体加强锻制分支引出端管件-承插焊式、螺纹式与焊式端头MSS SP 108-2002弹性密封的铸铁偏心旋塞阀MSS SP-117-2006截止阀和闸阀的波纹管密封件MSS SP 118-2002法兰端、无法兰端、螺纹端和焊接端紧凑型钢制截止阀和止回阀（化工和石油精炼用）MSS SP-120-2001升降式阀杆(明杆)钢制阀门柔性石墨填料系统的设计要求MSS SP-125-2000弹簧加载中心导向的灰铸铁和球墨铸铁管线止回阀MSS SP-126-2000弹簧加载中心导向的钢制管线止回阀日本工业标准--JIS标准标准代号JIS标准名称JIS B0100-1970阀门名词术语JIS B2001-1987阀门的公称通径和口径JIS B2002-1987阀门的结构长度JIS B2003-1987阀门的检验通则JIS B2004-1987阀门的标志通则JIS B2005-1987阀门流量系数试验方法JIS B2007-1993工业过程控制阀.检验和常规试验JIS B2011-1988青铜闸阀截止阀、角阀及止回阀JIS B2031-1986灰铸铁阀JIS B2032-1995对尖式橡胶阀座蝶阀JIS B2041-1976铸铁制1.0MPa法兰连接的截止阀JIS B2042-1976铸铁制1.0MPa法兰连接的角式截止阀JIS B2043-1976铸铁制1.0MPa法兰连接的暗杆闸阀JIS B2044-1976铸铁制1.0MPa法兰连接的明杆闸阀JIS B2045-1976铸铁制1.0MPa法兰连接的旋启式止回阀JIS B2051-1986 1.0MPa可锻铸铁制螺纹连接截止阀JIS B2052-1978 1.0MPa可锻铸铁制螺纹连接闸阀JIS B2053-1978 1.0MPa可锻铸铁制螺纹连接升降式止回阀JIS B2061-1984给水龙头JIS B2062-1994水管用闸阀JIS B2063-1987水管用空气阀JIS B2064-1984水管用蝶阀JIS B2071-1987铸钢制法兰连接阀门JIS B2072-1976铸钢制1.0MPa法兰连接的角式截止阀JIS B2073-1976铸钢制1.0MPa法兰连接的明杆闸阀JIS B2074-1976铸钢制2.0MPa法兰连接的旋启式止回阀JIS B2081-1976铸钢制2.0MPa法兰连接的截止阀JIS B2082-1976铸钢制2.0MPa法兰连接的角式截止阀JIS B2083-1976法兰连接的明杆闸阀JIS B2084-1976铸钢制2.0MPa法兰连接的旋启式止回阀JIS B2191-1984青铜制螺纹连接旋塞阀JIS B2192-1977青铜制螺纹连接填料式旋塞阀JIS B3372-1982压缩空气用减压阀JIS B8210-1994蒸汽锅炉及压力容器用弹簧式安全阀JIS B8225-1993安全阀排放系数测定方法JIS B8244-1977溶解乙炔容器用阀JIS B8245-1989液化石油容器用阀JIS B8246-1989高压气体容器用阀JIS B8357-2000液压传动., , , 补偿式流量控制阀.装配面JIS B8372-1994气动装置用减压阀JIS B8373-1993气动用二通电磁阀JIS B8374-1993气动用三通电磁阀JIS B8375-1993气动用四通、五通电磁阀JIS B8375-1-2000气动液压.五孔定向控制阀.第1部分:无电接头的安装界面JIS B8375-2-2000气动液压.五孔定向控制阀.第2部分:带备用电接头的安装界面JIS B8375-3-2000气动液压.五孔定向控制阀.第3部分:阀功能通讯的密码系统JIS B8376-1994气动速度控制阀JIS B8380-2002气压液动.控制阀门和其他元部件出口和控制机构的鉴定JIS B8387-2000液压动力.四孔调节阀门和四孔方向控制阀门.02,03,05尺寸.夹持尺寸JIS B8400-1-2003气压传动.尺寸为18mm-26mm的五孔定向控制阀.第1部分:无电连接件的安装接口表面JIS B8401-1999自动疏水阀JIS B8402-1993采暖用散热器疏水阀JIS B8410-2003水用减压阀JIS B8414-1999热水器用安全阀JIS B8471-1994水用电磁阀JIS B8472-1994蒸汽用电磁阀JIS B8473-1988燃油用电磁阀JIS B8605-2002致冷装置的截止阀JIS B8619-1999静热制冷剂膨胀阀.性能试验方法JIS B8651-2002比例电磁式减压阀试验方法JIS B8652-2002比例电动液压减压阀及安全阀的试验方法JIS B8653-2002比例电动液压节流阀试验方法JIS B8654-2002比例电动液压串联型流量控制阀试验方法JIS B8655-2002比例电动液压串联型定向流量控制阀试验方法JIS B8656-2002比例电动液压旁通流量控制阀试验方法JIS B8657-2002比例电动液压定向旁通流量控制阀试验方法JIS B8658-1989比例电动液压控制阀用电力放大器规则JIS B8659-1-2000液压动力.电气调节液压控制阀门.第1部分:四路直流控制阀门的试验方法JIS B8659-2-2002液压传动.电气调节液压控制阀门.第2部分:三路定向流量控制阀门的试验方法JIS B8664-2001液压动力.压力控制阀(不包括减压阀)、顺序活门、释荷阀、节流阀和止回阀.安装表面JIS B8666-2001液压动力.减压阀.安装表面JIS E4103-1988铁路车辆用截止阀JIS E4114-1989铁路车辆用青铜截止阀JIS E4115-1988铁路车辆用电磁阀JIS E7701-1992高压气罐车用气罐安全阀JIS F0504-1989船上机械装置用减压阀的应用和压力调节JIS F3019-1996自闭闸阀式短测深管头JIS F3024-1996造船.控制阀用舱面支座JIS F3058-1996铸钢立式波浪止回阀JIS F3059-1985青铜螺旋截止立式波浪止回阀JIS F3060-1996铸钢旋压立式波浪止回阀JIS F7300-1989一般用阀和旋塞的使用标准JIS F7311-1996造船.铸钢5K球阀JIS F7313-1996造船.铸钢20K球阀JIS F7315-1996造船.铸钢30K球阀JIS F7319-1996造船.铸钢10K球阀JIS F7321-1996造船.可锻铁5K球阀JIS F7329-1996造船.锻钢40K球阀JIS F7336-1996造船.锻钢空气球阀JIS F7340-1996造船.铸钢空气球阀JIS F7346-1996造船.青铜5K球阀(活接头帽阀门型) JIS F7348-1996造船.青铜16K球阀(活接头帽阀门型) JIS F7351-1996造船.5K旋压式青铜止回球阀JIS F7353-1996船用铸铁5K截止止回阀JIS F7354-1989船用铸铁5K角式止回阀JIS F7356-1996造船.青铜5K升降止回阀JIS F7358-1996造船.铸铁5K升降止回球阀JIS F7359-1989船用铸铁5K升降角式止回阀JIS F7360-1996造船.船体铸钢闸阀JIS F7363-1996船用铸铁5K闸阀JIS F7364-1996船用铸铁10K闸阀JIS F7366-1996船用铸铁20K闸阀JIS F7368-1996造船.青铜10K提杆式闸阀JIS F7369-1996造船.铸铁16K闸阀JIS F7371-1996船用铸铁5K青铜旋启式止回阀JIS F7372-1996船用铸铁5K旋启式止回阀JIS F7373-1996船用铸铁10K旋启式止回阀JIS F7375-1996造船.铸铁10K旋压式止回球阀JIS F7376-1989船用铸铁10K角式止回阀JIS F7377-1996船用铸铁16K截止止回阀JIS F7378-1989船用铸铁16K角式止回阀JIS F7379-1996造船.卡套式30K黄铜截止阀JIS F7388-1996造船.青铜20K球阀JIS F7398-1989船舶燃油罐自动关闭排除阀JIS F7399-2002船舶燃油罐紧急切断阀JIS F7403-1996造船.船体青铜球阀JIS F7409-1996造船.青铜16k旋压式止回球阀JIS F7411-1996造船.青铜5K旋压式止回球阀(活接头阀帽型) JIS F7412-1988船用5K青铜管帽形螺旋式止回联结帽状角阀JIS F7413-1996造船.青铜16K旋压式止回球阀(活接头阀帽型) JIS F7414-1988船用16K青铜管帽形升降式止回联结帽状角阀JIS F7415-1996造船.青铜5K升降式止回球阀(活接头阀帽型) JIS F7416-1988船用5K青铜管帽形升降式止回联结帽状角阀JIS F7417-1996造船.青铜16K升降式止回球阀(活接头阀帽型) JIS F7421-1996船用20K锻钢截止阀JIS F7422-1989船用20K锻钢角式阀JIS F7457-1989气动操纵遥控切断装置，船舶燃油罐紧急切断阀JIS F7471-1996造船.铸钢10K旋压式止回球阀JIS F7473-1996造船.铸钢20K旋压式止回球阀JIS F7490-1998造船.球墨铸铁5K球阀JIS F7495-2000造船.球墨铸铁10K旋压止回阀JIS F73006-1989船用铸铁5K法兰角阀JIS F73007-1989船用铸铁10K直通截止阀JIS G4304-1984不锈钢热轧钢板煤气装置用电磁阀JIS S2143-1975作者简介： 石文东 男 福建泉州从事油库、化工定量装车系统电液阀设计、研发、销售。

9
五、按照结构特征分类 1、截门形：关闭件沿发作中心线移动。
2、闸门形：关闭件沿垂直于阀座中心线的方向移动。 3、旋塞和球形：关闭件是柱塞、锥塞或球体，围绕本身的轴线旋 转。 4、旋启形：关闭件围绕阀座处的轴线旋转。 5、蝶形：关闭件的圆盘围绕阀座内的轴线旋转（中线式）围绕阀座外 的轴线旋转（偏心式）的结构。 6、滑阀形：关闭件在垂直于通道的方向上滑动。
CL1500 CL2500 CL3500 CL4500
公称压力（bar） PN260 PN420 PN560 PN760
阀门的公称压力系列（GB/T1048-2005）对照表
DIN系列（MPa） PN2.5 PN6
PN10
PN16
PN25
PN40
ANSI系列（bar） PN20
PN50
PN110 PN150 PN260 PN420
10
六、按阀体材料分类 (1)非金属材料阀门如陶瓷阀门、玻璃钢阀门、塑料阀门。
(2)金属材料阀门如铜合金阀门、铝合金阀门、铅合金阀门、 钛合金阀门铁阀门、碳钢阀门、低合金钢阀门、高合金钢 阀门。 (3)金属阀体衬里阀门如衬铅阀门、衬塑料阀门、衬搪瓷阀 门。
11
七、按照结构原理分
1、闸阀：启闭件（闸板）由阀杆带动，沿阀座（密封面）作直线升降运动的阀门。 2、蝶阀：启闭件（蝶板）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
5、承压件：能承受管道介质压力，避免介 质泄放到外界的零件。
14 6、控压件：用来阻止或允许介质流动的零 件。
二、阀门的基本结构名称 1、阀体：与管道（或设备）
直接连接，构成介质流通流道 的零件。
2、壳体：与介质直接接触的 承压部件。
3、阀盖：与阀体相连接与阀 体（或通过其他零件，如隔膜 等）构成压力腔的主要零件。

阀门型号的编制及字母代号的含义1.型号的组成阀门型号由阀门类型，驱动方式、连接形式、结构形式、密封面或衬里材料、压力、阀体材料七部门组成。

如图所示1.2.1.1阀门类型代号类型代号类型代号安全阀弹簧载荷式、先导式 A球阀整体球Q 重锤杠杆式GA 半球PQ 蝶阀 D 蒸汽疏水阀S 倒流防止器GH 堵阀（电站用）SD 隔膜阀G 控制阀（调节阀）T 止回阀、底阀H 柱塞阀U 截止阀J 旋塞阀X 节流阀L 减压阀（自力式）Y进排气阀单-进排气阀P 减温减压阀（非自力式）WY 复合型FFP 闸阀Z 排污阀PW 排渣阀PZ2.1.2当阀门又同时具有其他功能作用或带有其他结构时，在阀门类型代号前再加注一个汉语拼音字母、典型功能代号按下表规定。

2.2驱动方式代号驱动方式代号用阿拉伯数字表示，按下表规定。

4.3连接形式代号以阀门进口端的连接形式确定代号，代号用阿拉伯数字表示，按下表规定。

4.4阀门结构形式代号阀门结构形式用阿拉伯数字表示，按下列表规定。

4.4.2截止阀和节流阀结构形式代号4.4.3止回阀结构形式代号4.4.5蝶阀结构形式代号4.4.6旋塞阀结构形式代号4.4.7隔膜阀结构形式代号4.4.8减压阀（自力式）结构形式代号4.4.9控制阀（调节阀）结构形式代号4.4.9减温减压阀（非自力式）结构形式代号4.4.10堵阀结构形式代号4.4.11蒸汽疏水阀结构形式代号4.4.12排污阀结构形式代号4.4.13安全阀结构形式代号4.5密封副或衬里材料代号密封副或衬里材料代号，以两个密封面中起密封作用的密封面材料或衬里材料硬度值较低的材料或腐蚀性较低的材料表示；金属密封面中镶嵌非金属材料的，则表示为非金属/金属。

材料代号按下表规定的字母表示。

4.6压力代号压力级代号采用 PN 后的数字表示。

4.7阀体材料代号。

阀门的分类阀门类型的含义一、阀门型号的表示方法：阀门型号主要依据JB4018－85《电站阀门型号编制方法》编写。

阀门型号的构成要素主要包括阀门的类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等，表示方法如下：□□□□□－□□阀体材料代号标称压力数值阀座密封面或衬里材料代号结构形式代号连接形式代号传动方式代号阀门类型代号1、阀门类型代号阀门类型代号用汉语拼音字母表示，表1－1－1给出阀门类型代号规定。

2、传动方式代号传动方式代号用阿拉伯数字表示，表1－1－2给出传动方式代号规定。

表1－1－1 阀门类型代号注：1 在阀门类型字母前加“D ”的表示低温阀门（即适用温度低于－40℃），加“B ”的表示保温（带加热套）阀门，加“W ”的表示带波纹管密封的阀门； 2 在电动闸阀的型号前加“B ”，表示阀门的驱动装置为防爆型电动装置； 3 在地下水用闸阀的型号前加“S ”，表示竖式安装，加“W ” 表示卧式安装； 4 闸阀型号前加“P ”，表示用于排渣系统的闸阀，即排渣阀，加“X ”或“K ”表示排渣用泥浆阀；5 蝶阀型号前加“D1”、“D2”表示短系列，加“Q ”表示球蝶阀，加“S ”表示用于地下管网的蝶阀。

表1－1－2 传动方式代号注：1 手轮、手柄和扳手传动的，以及安全阀、减压阀、疏水阀可省略本代号；2 对于气动或液动：常开式用6K 、7K 表示，常闭式用6B 、7B 表示，气动带手动用6S 表示；3 防爆电动装置用9B 表示，户外耐热用9R 表示；4 代号2及代号8表示在阀门启闭时，需由两种动力源同时对阀门进行动作。

3、阀门连接形式代号阀门连接形式代号用阿拉伯数字表示，表1－1－3连接形式代号规定。

表1－1－3 连接形式代号 注：焊接包括对焊和承插焊。

4、阀门的结构形式代号阀门的结构形式代号用阿拉伯数字表示，表1－1－4～表1－1－16阀门结构形式规定。

表1－1－4 闸阀结构形式代号表1－1－5 截止阀、节流阀结构形式代号表1－1－6 球阀结构形式代号表1－1－7 蝶阀结构形式代号表1－1－8 隔膜式结构形式代号表1－1－9 旋塞式结构形式代号表1－1－10 止回阀结构形式代号表1－1－11 安全阀结构形式代号注：杠杆式安全阀也可在类型代号前加“G”表示，单杠杆代号为“2”，双杠杆代号为“4”。

国内、国外阀门的标准代号内容来源自网络我国的标准代号GB国家标准MT煤炭工业部标准GB/T国家推荐标准HB航空工业部标准GBn国家标准(内部发行)QJ航天工业部标准GJB国家军用标准QB、SG轻工业部标准ZB行业标准(专业标准)JZ、JG城乡环境保护部标准ZBn行业标准(我国的标准代号GB 国家标准MT 煤炭工业部标准GB/T 国家推荐标准HB 航空工业部标准GBn 国家标准(内部发行)QJ 航天工业部标准GJB 国家军用标准QB、SG 轻工业部标准ZB 行业标准(专业标准)JZ、JG 城乡环境保护部标准ZBn 行业标准(内部发行)CB 中国造船总公司标准ZJB 专业军用标准LD 劳动人事部标准JB 机械行业标准(原)机械工业部标准JC 国家建材局标准JB/Z (原)机械工业部指导性文件JJC 国家计量局标准EJ (原)核工业部标准CAS 中国标准化协会标准YB 冶金部标准CVA 中国阀门行业标准HG 化学工业部标准Q/TH (原)机械工业部化工通用机械专业标准SY (原)石油部标准JB/TQ 机械电子工业部通用机械行业内部标准SD 水力电力部标准H 高压管、管件及紧固件通用设计标准国外的标准代号ISO 国际标准AISI 美国钢铁学会标准ANSI 美国国家标准API 美国石油学会标准BS 英国国家标准MSS 美国阀门和管件制造厂标准化协会标准DIN 德国国家标准AWS 美国焊接协会标准NF 法国国家标准ASI 美国规格学会标准JIS 日本工业标准MIL 美国军用标准ASME 美国机械工程师学会标准JPI 日本石油学会标准ASTM 美国材料试验协会标准采购前阀门选型的步骤和依据：在流体管道系统中，阀门是控制元件，其主要作用是隔离设备和管道系统、调节流量、防止回流、调节和排泄压力。

由于管道系统选择最适合的阀门显得非常重要，所以，了解阀门的特性及选择阀门的步骤和依据也变得至关重要起来。

阀门行业到目前为止，已能生产种类齐全的闸阀、截止阀、节流阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等12大类、3000多个型号、4000多个规格的阀门产品；最高工作压力为600MPa，最大公称通径达5350mm，最高工作温度为1200℃，最低工作温度为-196℃，适用介质为水、蒸汽、油品、天然气、强腐蚀性介质（如浓硝酸、中浓度硫酸等）、易燃介质（如笨、乙烯等）、有毒介质（如硫化氢）、易爆介质及带放射性介质（金属钠、-回路纯水等）。

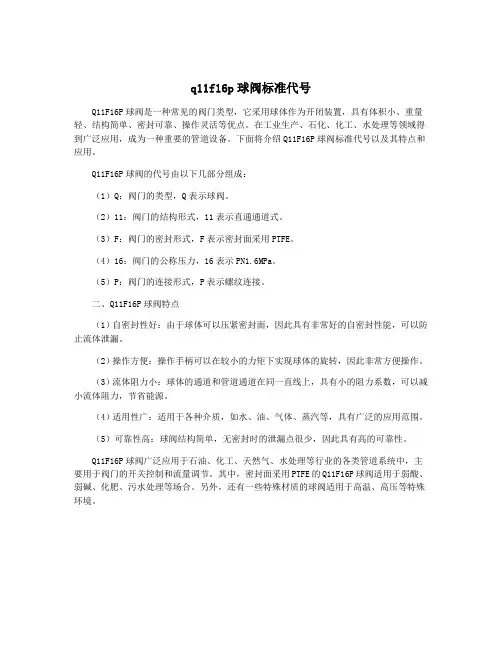

q11f16p球阀标准代号
Q11F16P球阀是一种常见的阀门类型，它采用球体作为开闭装置，具有体积小、重量轻、结构简单、密封可靠、操作灵活等优点。

在工业生产、石化、化工、水处理等领域得到广泛应用，成为一种重要的管道设备。

下面将介绍Q11F16P球阀标准代号以及其特点和应用。

Q11F16P球阀的代号由以下几部分组成：
（1）Q：阀门的类型，Q表示球阀。

（2）11：阀门的结构形式，11表示直通通道式。

（3）F：阀门的密封形式，F表示密封面采用PTFE。

（4）16：阀门的公称压力，16表示PN1.6MPa。

（5）P：阀门的连接形式，P表示螺纹连接。

二、Q11F16P球阀特点
（1）自密封性好：由于球体可以压紧密封面，因此具有非常好的自密封性能，可以防止流体泄漏。

（2）操作方便：操作手柄可以在较小的力矩下实现球体的旋转，因此非常方便操作。

（3）流体阻力小：球体的通道和管道通道在同一直线上，具有小的阻力系数，可以减小流体阻力，节省能源。

（4）适用性广：适用于各种介质，如水、油、气体、蒸汽等，具有广泛的应用范围。

（5）可靠性高：球阀结构简单，无密封时的泄漏点很少，因此具有高的可靠性。

Q11F16P球阀广泛应用于石油、化工、天然气、水处理等行业的各类管道系统中，主要用于阀门的开关控制和流量调节。

其中，密封面采用PTFE的Q11F16P球阀适用于弱酸、弱碱、化肥、污水处理等场合。

另外，还有一些特殊材质的球阀适用于高温、高压等特殊环境。

阀门型号及含义说明一、通用阀门：所有阀门型号都有下面七个单元组成：1 2 3 4 5 ——6 7通常应表示阀门类型、驱动方式、连接形式、结构特点、密封面材料、公称压力、阀体材料等。

以下图为例：1、阀门类型代号：即：Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S蒸汽疏水阀Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时，在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为低温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型F；缓闭型H。

（2）截止阀类型代号前加“W”，表示波纹管密封阀门。

（3）闸阀类型代号前加“P”表示用于排渣系统阀门，加“X”或“K”为排渣用泥浆阀。

（4）在地下水用闸阀类型代号前加“S”表示竖式安装，加“W”表示卧式安装。

（5）在地下水用闸阀类型代号前加“D1”、“D2”表示短系列，加“Q”表示球蝶阀，加“S”表示用于地下管网蝶阀。

2、传动方式代号：即：0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮5锥齿轮6气动7液动8气-液动9电动若为手动则省略注明：对于齿轮、手柄、扳手等直接传动或自动阀门（安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门）本代号省略，不表示；对于气动或液动机构操作的阀门，常开式用6K、7K表示，常闭式用6B、7B表示，气动带手动用6S表示。

防爆电动装置的阀门用9B表示，户外耐热式用9R表示。

3、连接方式代号：即：1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字表示，如下：（一）闸阀结构形式代号：即：0楔式弹性闸板1楔式单闸板2楔式双闸板3平行式单闸板4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式4角式5直流式（三）止回阀结构形式代号：代号 1 2 3 4 5 6 7 8 9结构型式升降式阀瓣旋启式阀瓣升降式阀瓣蝶式直通流道立式结构角式结构单瓣结构多瓣结构双瓣结构直流式节流再循环式即：1直通式2升降立式3升降角式6旋启单瓣式（四）安全阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式安全阀，在结构形式代号前加“G”，1代表单杆微启，2代表单杆全启，3代表双杆微启，4代表双杆全启.5、密封面材质代号：（用汉语拼音字母表示）注：当阀座与阀瓣材质不同时，用底硬度材料代号表示（隔膜阀除外）即：H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金)6、公称压力代号：公称压力数值用阿拉伯数字直接表示，并用短线与前五个单元分开。

阀门ISO标准代号
阀门ISO标准代号
标准名称
ISO 4126
安全阀的一般要求
ISO 5208
工业用阀门的压力试验
ISO 5209
一般工业用阀门的标志
ISO 5210 Pt.1
多回转阀门驱动装置的连接件第一部分：法兰尺寸
ISO 5210 Pt.2
多回转阀门驱动装置的连接件第二部分：法兰和接头的连接性能
阀门ISO标准代号
什么是ISO？ISO是国际标准化组织International Organization for Standardization简称，是一个全球性的非政府组织，是国际标准化领域中一个十分重要的组织，成立于1947年2月23日，其前身为国家标准化协会国际联合会（ISA）和联合国标准协调委员会（UNSCC），总部设在瑞士的日内瓦。
ISO 5210 Pt.3
多回转阀门驱动装置的连接件第三部分：传动件的尺寸
ISO 5211 Pt.1
部分回转阀门驱动装置的连接件第一部分：法兰尺寸
ISO 5211 Pt.2
部分回转阀门驱动装置的连接件第二部分：法兰和接头的连接性能
ISO 5211 Pt.3
多回转阀门驱动装置的连接件第三部分：传动件的尺寸
ISO 5752
法兰管路系统中金属阀门的结构长度
ISO 5996
铸铁ห้องสมุดไป่ตู้闸阀
ISO 6002
阀盖用螺栓连接的钢制闸阀
ISO 6552
自动蒸汽疏水阀的术语
ISO 6553
自动蒸汽疏水阀的标志
ISO 6554
法兰连接自动蒸汽疏水阀的结构长度
ISO 6704
自动蒸汽疏水阀的分类
ISO 6948
自动蒸汽疏水阀制造和使用特性试验

阀门标准代号我国的标准代号GB 国家标准MT 煤炭工业部标准GB/T 国家推荐标准HB 航空工业部标准GBn 国家标准（内部发行）QJ 航天工业部标准GJB 国家军用标准QB、SG 轻工业部标准ZB 行业标准（专业标准）JZ、JG 城乡环境保护部标准ZBn 行业标准（内部发行）CB 中国造船总公司标准ZJB 专业军用标准LD 劳动人事部标准JB 机械行业标准（原）机械工业部标准JC 国家建材局标准JB/Z （原）机械工业部指导性文件JJC 国家计量局标准EJ （原）核工业部标准CAS 中国标准化协会标准YB 冶金部标准CVA 中国阀门行业标准HG 化学工业部标准Q/TH （原）机械工业部化工通用机械专业标准SY （原）石油部标准JB/TQ 机械电子工业部通用机械行业内部标准SD 水力电力部标准H 高压管、管件及紧固件通用设计标准国外的标准代号ISO 国际标准AISI 美国钢铁学会标准ANSI 美国国家标准API 美国石油学会标准BS 英国国家标准MSS 美国阀门和管件制造厂标准化协会标准DIN 德国国家标准AWS 美国焊接协会标准NF 法国国家标准ASI 美国规格学会标准JIS 日本工业标准MIL 美国军用标准ASME 美国机械工程师学会标准JPI 日本石油学会标准ASTM 美国材料试验协会标准阀门知识一、球阀：球阀的关闭件是一个带孔的球体（或部分球体），球体随阀杆转动，实现阀门的开启或关闭。

在各种阀门中，球阀的流动阻力最小，全径球阀打开时，球体通道、阀体通道和连接管径相等并成一条直线，介质几乎可以毫无损失的流过。

球阀旋转90º即可全开全闭，启闭迅速。

二、碟阀：碟阀的关闭件是圆形蝶板（或其它形状），碟板随阀杆旋转，实现阀门的启闭。

碟阀主要作截断阀使用。

碟阀的优点：结构简单、体积小、重量轻；流体阻力较小；启闭方便迅速而且比较省力；低压下可实现良好的密封；调节性较好。

三、截止阀：截止阀的启闭件是塞形的阀瓣，密封面为平面或锥面，阀瓣沿流体的中心线作直线运动。

阀门代号标准
本标准规定了阀门的分类、驱动方式、连接形式、材质、用途、工作温度、压力等级等方面的代号，以便于阀门生产、使用和维护。

一、阀门类型
阀门类型代号由字母和数字组成，具体如下：
1. 字母：表示阀门类型，如球阀用“Q”，闸阀用“Z”，截止阀用“J”等。

2. 数字：表示阀门驱动方式，如电动用“0”，气动用“2”，液动用“3”，电液动用“4”，手动用“5”，伞齿轮传动用“6”等。

二、阀门驱动方式
阀门驱动方式代号由字母和数字组成，具体如下：
1. 字母：表示阀门驱动方式，如电动用“D”，气动用“Q”，液动用“Y”，电液动用“D3”等。

2. 数字：表示阀门连接形式，如内螺纹连接用“1”，外螺纹连接用“2”，法兰连接用“4”，承插焊连接用“6”，对夹连接用“7”等。

三、阀门连接形式
阀门连接形式代号由字母和数字组成，具体如下：
1. 字母：表示阀门连接形式，如内螺纹连接用“G”，外螺纹连接用“W”，法兰连接用“F”，承插焊连接用“C”，对夹连接用“D”等。

2. 数字：表示阀门特殊属性，如单向密封用“1”，双向密封用“2”，排渣用“3”等。

四、阀门材质
阀门材质代号由字母和数字组成，具体如下：
1. 字母：表示阀门主要材质，如铸钢用“G”，不锈钢用“S”，铸铁用“T”，铜用“T1”，塑料用“S1”等。

2. 数字：表示阀门辅助材质，如橡胶密封用“01”，聚四氟乙烯密封用“02”等。

五、阀门用途
阀门用途代号由字母和数字组成，具体如下：
1. 字母：表示阀门用途类别，如切断用“L”，调节用“Y”，分流用“F”，止回用“H”，安全阀用“A”等。

、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。

由于阀门种类繁杂,为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定.阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。

阀门型号的组成由七个单元顺序组成（见下表）1、阀门的类型代号表1 — 12、传动方式代号用阿拉伯数字表示,按表的规定注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。

②对于气动或液动:常开式用6K 、7K 表示；常闭式用6B 7B 表示; 气动带手动用6S 表示。

防爆电动用“ 9BT 表示.3 。

连接形式代号用阿拉伯数字表示,按表 1 — 3的规定表1- 2注：焊接包括对焊和承插焊4 .结构形式代号用阿拉伯数字表示 1 — 4～13 表1 — 4表1—5表1—6表1-8表1—9表 1 —10表 1 —11表 1 —135 .阀座密封面或衬里材料代号用汉语拼音字母表示, 按表1 — 14的规定。

注：由阀体直接加工的阀座密封面材料代号用“ W表示；当阀座和阀瓣（闸板）密封面材料不同时，用低硬度材料代号表示（隔膜阀除外）。

6.公称压力7。

阀体材料代号用汉语拼音字母表示，按表 1 —15的规定注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号②对于气动或液动：常开式用6K、7K表示；常闭式用6B 7B表示；气动带手动用6S表示。

防爆电动用“9B‘表示。

3.连接形式代号用阿拉伯数字表示,按表 1 — 3的规定表1—3注：焊接包括对焊和承插焊1。

结构形式代号用阿拉伯数字表示1 - 4～13表1 - 4表1—5表1—5表1-6表1—8表1-9表 1 —10表 1 —11表 1 -13例：1单元类型代号2单元传动方式代号3单元连接形式代号4单元结构形式代号5单元阀座密封面或衬里材料代号6单元公称压力代号7单元阀体材料代号1•球阀Q2. 手轮、手柄和扳手传动省略本代号3. 法兰44. 直通式15. 氟塑料F6. 公称压力代号用阿拉伯数字表示，其数值是以兆帕（MPa）为单位的公称压力值的10倍7. 阀体材料代号用汉语拼音字母表示，P N≤ 1.6MPa的铸铁和PN≥ 2.5MPa的碳素钢阀体省略本代号Q41F-10 中1. Q表示球阀_I2. 没有表示，表示手动球阀3. 4表示法兰连接4. 1表示结构形式为直通式5. F表示氟塑料作为球阀的内衬6. 10表示压力为1MPa7. 没有表示，表示阀体材料为铸铁为球阀的内衬，并配之以新型的带杆球体结构再加上独特的弹性唇式密封座结构，使其具有变通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。

附件十二：阀门编号规定本阀门规定不包括液压控制阀门、气动阀门和电动阀门的电驱动装置。

阀门的设计、制造、检验应符合ASME B16.34《法兰端、螺纹端和焊接端阀门》。

1.阀门设计、制造要求以及结构长度、检验要求见下表阀门连接端：法兰尺寸: HG/T 20615-2009 HG/T20623B-2009承插口尺寸: GB/T 14383-2008螺纹端尺寸: GB/T 14383-2008阀门对焊端（坡口）执行标准：GB 50316-2000(2008版)、GB50236-2011。

对焊端接管尺寸执行标准：HG/T20553-2011 Ia系列低温碳钢阀门法兰连接端尺寸:ASME B16.5 ASME B16.47B低温碳钢阀门对焊端接管尺寸执行标准：ASME B36.10M2.阀门编号执行以下规定阀门编号（订货号）由9个（组）数字（字母）组成，它规定了阀门的类型、压力等级、阀体材料、连接方式以及内件材料。

阀门编号：X X X X XXX X X – X X1 2 3 4 5 6 7 8 9其中: 1单元：表示阀门类型2单元：表示阀门结构型式若为栓接阀盖（B.B）、轭式明杆外螺纹（0S&Y）支架式可省略，压力自紧密封阀盖用P表示。

3 单元：表示压力等级4 单元：表示阀门连接方式5 单元：表示阀门内件材料代号5.1 闸阀、截止阀、止回阀5.2 蝶阀5.3 球阀5.4 旋塞阀6 单元：表示阀体材料（括号外的材料牌号为铸钢、括号内的材料牌号为锻钢）7单元：阀门填料、垫片对应表如下：(闸阀、截止阀、球阀、蝶阀对应填料、垫片；止回阀对应垫片)8单元：对于低温阀门：工况0∽-45℃：S; 工况-46∽-70℃：D; 工况-71∽-196℃：KS、D 、K表示低温阀门在低温下各温度区间对阀杆的加长长度要求（根据相应标准并结合项目地区实际情况）、制造技术要求和检验要求。

低温阀门应遵照低温阀门技术条件JB/T7749-95,特别要指出：（1）工况为0∽-45℃的低温碳钢阀门要用干冰对所有零部件材料进行100%冷处理，这主要是为了材料在低温下进行冷缩变形。

阀门常用标准代号CVA--阀门协会标准BS--英国国家标准EJ--核工业部标准JIS--日本工业标准YB--冶金部标准DIN--德国标准HG HGJ--化工部标准ASTM--美国材料试验会标准Q/TH-一机部化工通用机械专业标准API--美国石油学会标准DF--高压氦肥阀门设计标准MSS--美国阀门协会标准GB--国家标准ISO--国际标准JB--机械部标准ANSI--美国标准SY--石油部标准NF--法国标准DL--能源部机械/阀门常用美国及日本有关标准编号及名称:一、美国有关标准ANSI B16.5 钢法兰和法兰管件ANSI B16.10 铁、钢制阀门的结构长度ANSI B16.11 承口焊连接和螺纹连接的锻钢管件ANSI B16.20 钢管法兰用环形垫圈和槽ANSI B16.25 对焊连接端部ANSI B16.34 钢制阀门ASTM A105 碳钢锻件ASTM A126 阀门、法兰和管件用灰铸铁件ASTM A182 锻制和轧制合金钢部件ASTM A193 合金钢螺栓ASTM A194 碳钢和合金钢螺母ASTM A216 碳钢铸件ASTM A217 合金钢铸件ASTM A232 阀门用铬钒合金弹簧钢丝的质量标准ASTM A276 不锈耐热钢棒型材ASTM A320 低温合金钢螺栓ASTM A350 管道用碳素钢、低合金钢锻件ASTM A351 不锈钢铸件ASTM A352 低温碳钢和合金钢铸件ASTM A479 合金钢棒材和型材ASTM A488 铸件焊补程序的合格条件ASTM A540 特殊合金钢螺栓MSS SP25 阀门、管件、法兰与管接头的标志MSS SP53 阀门、法兰、管接头与其它管件等铸钢件的质量标准MSS SP53 阀门、法兰、管接头与其它管件等铸钢件的射线检查标准MSS SP55 阀门、法兰、管接头等铸钢件外观的目视检查API 6D 管线阀门规范API 526 石油精炼工业用钢制法兰连接的安全阀API 527 金属对金属密封面安全阀的一般要求API 528 安全阀铭牌标准API 598 法兰连接的铁制闸阀API 600 法兰或对时连接的钢制闸阀API 602 带缩口的小口径紧凑型碳钢闸阀二、日本有关标准JIS B2001 阀门的公称通径和内径JIS B2002 阀门的结构长度JIS B2201 铁、钢制法兰的压力等级JIS B2202 管法兰用垫片的允许误差JIS B2203 管法兰尺寸的允许误差JIS B2210 铁、钢制管法兰的尺寸标准JIS B2010 青铜阀门JIS B2031 0.5MPa铸铁法兰明焊闸阀JIS B2041 1MPa铸铁法兰截止阀JIS B2043 1MPa铸铁法兰暗焊闸阀JIS B2044 1MPa铸铁法兰明焊闸阀JIS B2045 1MPa铸铁法兰旋启式止回阀JIS B2071 1MPa铸钢法兰截止阀JIS B2073 1MPa铸钢法兰明焊闸阀JIS B2074 1MPa铸钢法兰旋启式止回阀JIS B2081 2MPa铸钢法兰截止阀JIS B2083 2MPa铸钢法兰明焊闸阀JIS B2084 2MPa铸钢法兰旋启式止回阀JIS B8210 蒸汽和气体用弹簧安全阀JIS B8225 安全阀排放系数的测定方法JIS 2212 10Kg/m2 铸钢、铸铁制管法兰的标准尺寸JIS 2214 20Kg/CM2 铸钢、铸铁制管法兰的标准尺。
