实验8 路由器的基本配置与静态路由

实验 3 路由器的静态路由、默认路由一．实验目的掌握路由器静态路由、默认路由的配置方法二．实验要点通过对路由器0 、路由器1和路由器 2 在路由表里添加静态路由、默认路由,使三个路由器的所连的各个网络可以ping通，反之亦然.三．实验设备路由器Cisco 2811 三台，交换机Cisco 2950 三台,带有网卡的工作站PC至少6台，控制台电缆二条，路由器交换机和电脑之间的连接线若干条。

四、实验拓朴图3-1 路由器的静态路由、默认路由实验五.实验步骤1．按图3-1 连接路由器和各工作站。

2．按图3-1 配置路由器和各工作站IP 地址等参数。

在路由器0 (假设为DCE 端)上router>enrouter#conf trouter(config)#int s1/0router(config-if)ip adrouter(config-if)cl ra 64000router(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)exit● 在路由器1router>enrouter#conf trouter(config)#int serial 1/0router(config-if)ip addressrouter(config-if)no shutdownrouter(config)#int serial 1/1router(config-if)ip adrouter(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)no shrouter(config-if)exit● 在路由器2 (假设为DTE 端)上router>enrouter#conf trouter(config)#int s1/0router(config-if)ip adrouter(config-if)no shrouter(config)#int f0/0router(config-if)ip adrouter(config-if)exit实验结果:a. 在路由器0 上是否能ping 通路由器2 的串口S0/0 (b 在路由器0 上是否能ping 通路由器2 的以太口F0/0 (c. 在路由器2 上是否能ping 通路由器0 的以太口F0/0 (d. 在路由器2 上是否能ping 通路由器0 的串口F0/0 ( 3．配置路由器Router0 和RouterB 上的静态路由。

静态路由配置实验报告篇一：计算机网络实验报告静态路由配置实验报告八班级：姓名：学号：实验时间：机房：组号：机号：PC_B一、实验题目静态路由配置二、实验设备CISCO路由器，专用电缆，网线，CONSOLE线，PC机三、实验内容? 了解路由的功能? 在CISCO路由器上配置和验证静态路由? 配置缺省路由四、原理静态路由是指由网络管理员手工配置的路由信息。

当网络的拓扑结构或链路的状态发生变化时，需要手工去修改路由表中相关的静态路由信息。

静态路由信息在缺省情况下是私有的，不会传递给其他的路由器。

静态路由一般适用于比较简单的网络环境，在这样的环境中，易于清楚地了解网络的拓扑结构，便于设置正确的路由信息。

五、实际步骤1.设置PC_B的IP地址，连接路由器，打开超级终端。

2.路由器B的配置User Access VerificationPassword:5_R2>enPassword:5_R2#conf tEnter configuration commands, one per line. End with CNTL/Z. 5_R2(config)#int s0/1/05_R2(config-if)#no shut5_R2(config-if)#interface s0/1/05_R2(config-if)#ip addr% Incomplete command.3.配置routerB的s0/1/0端口的IP地址5_R2(config-if)#ip address 172.17.200.6 255.255.255.2525_R2(config-if)#^Z4.配置路由器routerB的f0/1端口的IP地址5_R2#conf tEnter configuration commands, one per line. End with CNTL/Z. 5_R2(config)#int f0/15_R2(config-if)#ip address 10.5.2.1 255.255.255.0 5_R2(config-if)#^Z5.配置路由器routerB的f0/0端口的IP地址5_R2#conf tEnter configuration commands, one per line. End with CNTL/Z. 5_R2(config)#int f0/05_R2(config-if)#ip addr 10.5.4.1 255.255.255.05_R2(config-if)#no shutdown5_R2(config-if)#6.PC_B能与PC2ping 通，不能ping PC１7.在PC_B上配置缺省路由5_R2(config)#ip route 10.5.1.0 255.255.255.0 172.17.200.55_R2(config)#exit5_R2#show ip routCodes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static routeo - ODR, P - periodic downloaded static route, + - replicated routeGateway of last resort is not set10.0.0.0/8 is variably subnetted, 5 subnets, 2 masksS 10.5.1.0/24 [1/0] via 172.17.200.5C 10.5.2.0/24 is directly connected, FastEthernet0/1L 10.5.2.1/32 is directly connected, FastEthernet0/1C 10.5.4.0/24 is directly connected, FastEthernet0/0L 10.5.4.1/32 is directly connected, FastEthernet0/0172.17.0.0/16 is variably subnetted, 2 subnets, 2 masksC 172.17.200.0/24 is directly connected, Serial0/1/0L 172.17.200.6/32 is directly connected, Serial0/1/05_R2#ping 10.5.1.123 （PCA）Type escape sequence to abort.Sending 5, 100-byte ICMP Echos to 10.5.1.123, timeout is 2 seconds:Success rate is 100 percent (5/5), round-trip min/avg/max = 12/14/16 ms 5_R2#5_R2(config)#ip route 10.5.3.0 255.255.255.0 172.17.200.55_R2(config)#exit5_R2#show ip routCodes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user staticrouteo - ODR, P - periodic downloaded static route, + - replicated routeGateway of last resort is not set10.0.0.0/8 is variably subnetted, 6 subnets, 2masksS 10.5.1.0/24 [1/0] via 172.17.200.5C 10.5.2.0/24 is directly connected, FastEthernet0/1L 10.5.2.1/32 is directly connected, FastEthernet0/1S 10.5.3.0/24 [1/0] via 172.17.200.5C 10.5.4.0/24 is directly connected, FastEthernet0/0L 10.5.4.1/32 is directly connected, FastEthernet0/0172.17.0.0/16 is variably subnetted, 2 subnets, 2 masksC 172.17.200.0/24 is directly connected, Serial0/1/0L 172.17.200.6/32 is directly connected, Serial0/1/05_R2#PCB ping PCAPCB ping PC1篇二：静态路由配置实验报告深圳大学实验报告课程名称：学院：信息工程学院学号：XX131114班级：3实验时间：实验报告提交时间：教务处制注：1、报告内的项目或内容设置，可根据实际情况加以调整和补充。

一、实训目的通过本次实训，掌握路由器的基本配置方法，了解路由器在网络中的作用，提高网络设备的配置与管理能力。

二、实训环境1. 路由器：华为AR系列路由器一台2. 交换机：华为S系列交换机一台3. 网线：直通网线若干4. 计算机若干5. 实验室网络环境：模拟企业局域网环境三、实训内容1. 路由器基本配置2. 路由器接口配置3. 路由协议配置4. 静态路由配置5. 动态路由配置6. 路由策略配置7. NAT配置8. 路由器安全配置四、实训步骤1. 路由器基本配置（1）连接路由器与计算机，使用Console线进入路由器配置模式。

（2）配置路由器基本参数，包括主机名、密码等。

（3）配置接口IP地址，确保路由器与交换机之间能够正常通信。

2. 路由器接口配置（1）查看路由器接口信息，了解接口状态。

（2）配置接口VLAN，实现不同VLAN之间的隔离。

（3）配置接口安全特性，如MAC地址绑定、IP源地址过滤等。

3. 路由协议配置（1）配置静态路由，实现不同网络之间的互通。

（2）配置动态路由协议，如RIP、OSPF等，实现网络自动路由。

4. 静态路由配置（1）查看路由表，了解当前网络的路由信息。

（2）配置静态路由，实现特定网络之间的互通。

5. 动态路由配置（1）配置RIP协议，实现网络自动路由。

（2）配置OSPF协议，实现网络自动路由。

6. 路由策略配置（1）配置路由策略，实现特定数据包的转发。

（2）配置策略路由，实现不同数据包的转发。

7. NAT配置（1）配置NAT地址池，实现内部网络访问外部网络。

（2）配置NAT转换，实现内部网络访问外部网络。

8. 路由器安全配置（1）配置ACL，实现访问控制。

（2）配置IPsec VPN，实现远程访问。

（3）配置端口安全，防止未授权访问。

五、实训结果通过本次实训，成功配置了路由器的基本参数、接口、路由协议、静态路由、动态路由、路由策略、NAT和路由器安全配置。

实现了不同网络之间的互通，满足了网络需求。

实验报告路由基本概念及静态路由配置01121539 张旭一、路由器的定义和作用路由器——用于网络互连的计算机设备。

路由器的核心作用是实现网络互连，数据转发路由器需要具备以下功能：1. 路由（寻径）：路由表建立、刷新2. 交换：在网络之间转发分组数据3. 隔离广播，指定访问规则4. 异种网络互连二、基本概念1、路由表1) 路由器为执行数据转发路径选择所需要的信息被包含在路由器的一个表项中，称为“路由表”。

2) 当路由器检查到包的目的IP地址时，它就可以根据路由表的内容决定包应该转发到哪个下一跳地址上去。

3) 路由表被存放在路由器的RAM上。

路由表的构成1) 目的网络地址（Dest）：目的地逻辑网络或子网络地址2) 掩码（Mask）：目的逻辑网络或子网的掩护码3) 下一跳地址（Gw）：与之相连的路由器的端口地址4) 发送的物理端口（interface）：学习到该路由条目的接口，也是数据包离开路由器去往目的地将经过的接口5) 路由信息的来源（Owner）：表示该路由信息是怎样学习到的6) 路由优先级（pri）：决定了来自不同路由表源端的路由信息的优先权7) 度量值（metric）：度量值用于表示每条可能路由的代价，度量值最小的路由就是最佳路由路由表构成示例DestMask Gw Interface Owner primetric172.16.8.0 255.255.255.0 1.1.1.1 fei_0/1 static 1 0172.16.8.0 -- 目的逻辑网络地址或子网地址255.255.255.0 -- 目的逻辑网络地址或子网地址的网络掩码1.1.1.1 -- 下一跳逻辑地址fei_0/1 -- 学习到这条路由的接口和数据的转发接口static -- 路由器学习到这条路由的方式1 -- 路由优先级0 -- Metric 值2、路由分类1) 直连路由当接口配置了网络协议地址并状态正常时，接口上配置的网段地址自动出现在路由表中并与接口关联，并随接口的状态变化在路由表中自动出现或消失2) 静态路由系统管理员手工设置的路由称之为静态（static）路由，一般是在系统安装时就根据网络的配置情况预先设定的，它不会随未来网络拓扑结构的改变自动改变。

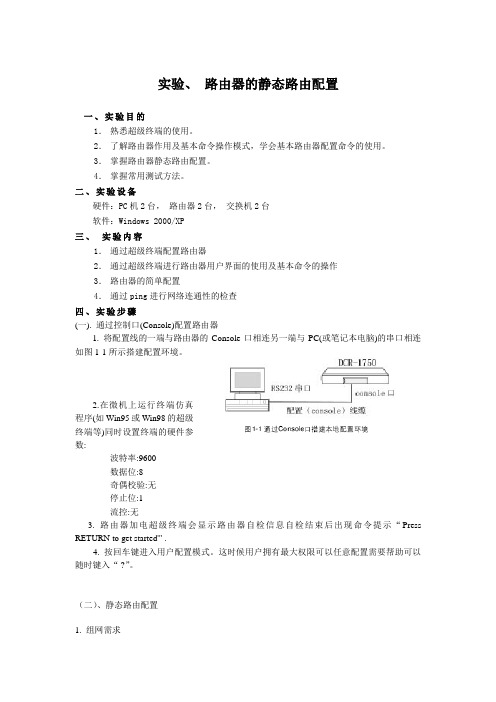

实验、路由器的静态路由配置一、实验目的1．熟悉超级终端的使用。

2．了解路由器作用及基本命令操作模式，学会基本路由器配置命令的使用。

3．掌握路由器静态路由配置。

4．掌握常用测试方法。

二、实验设备硬件：PC机2台，路由器2台，交换机2台软件：Windows 2000/XP三、实验内容1．通过超级终端配置路由器2．通过超级终端进行路由器用户界面的使用及基本命令的操作3．路由器的简单配置4．通过ping进行网络连通性的检查四、实验步骤(一). 通过控制口(Console)配置路由器1. 将配置线的一端与路由器的Console口相连另一端与PC(或笔记本电脑)的串口相连如图1-1所示搭建配置环境。

2.在微机上运行终端仿真程序(如Win95或Win98的超级终端等)同时设置终端的硬件参数:波特率:9600数据位:8奇偶校验:无停止位:1流控:无3. 路由器加电超级终端会显示路由器自检信息自检结束后出现命令提示“Press RETURN to get started'" .4. 按回车键进入用户配置模式。

这时候用户拥有最大权限可以任意配置需要帮助可以随时键入“ ?”。

（二）、静态路由配置1. 组网需求路由器各接口及主机的IP地址和掩码如下图所示。

要求采用静态路由，使图中任意两台主机之间都能互通。

2. 组网图图1-1 静态路由配置组网图3. 配置步骤(1) 配置各接口的IP地址Route A的配置//对每个接口，配置后关闭，然后再打开System-view //进入系统视图Display brief interface //可选，显示各接口状态I nterface Gigabitethernet0/0 //进入以太网端口视图ip address 192.168.1.1 24 //配置接口IP与掩码interface s6/0 //进入异步串口端口视图physical-mode async //可选，配置异步串口的同步方式link-protocol ppp //可选，配置链路层协议ip address 192.168.3.1 24//配置接口IP与掩码Display brief interface //可选，显示各接口状态Route B的配置System-view//进入系统视图Interface Gigabitethernet0/0//进入以太网端口视图ip address 192.168.2.1 24//配置接口IP与掩码interface s6/0 //进入异步串口端口视图physical-mode async //可选，配置异步串口的同步方式link-protocol ppp //可选，配置链路层协议ip address 192.168.3.2 24 //配置接口IP与掩码(2) 配置静态路由# 在Router A上配置静态路由。

路由器配置实验报告路由器配置实验报告实验目的：了解并熟悉路由器的基本配置，包括登录、配置IP地址、配置静态路由和配置网络地址转换（NAT）。

实验步骤：1. 连接路由器：将电脑通过以太网线连接到路由器的LAN口。

2. 登录路由器：通过电脑上的浏览器输入路由器的默认IP地址（通常为192.168.1.1）进入路由器的管理界面。

3. 配置IP地址：在路由器的管理界面中，进入网络设置菜单，设置路由器的IP地址为192.168.1.2，并设置子网掩码为255.255.255.0。

4. 配置静态路由：在路由器的管理界面中，进入路由设置菜单，添加一条静态路由，将目标网络地址设为192.168.2.0，下一跳设为192.168.1.3。

5. 配置NAT：在路由器的管理界面中，进入NAT设置菜单，启用NAT功能，并设置内网地址范围为192.168.1.100-192.168.1.200。

实验结果：1. 登录路由器成功，并成功进入管理界面。

2. 成功配置了路由器的IP地址为192.168.1.2，并设置了子网掩码为255.255.255.0。

3. 成功添加了一条静态路由，将目标网络地址设为192.168.2.0，下一跳设为192.168.1.3。

4. 成功启用了NAT功能，并设置了内网地址范围为192.168.1.100-192.168.1.200。

实验总结：通过本次实验，我成功了解并熟悉了路由器的基本配置。

我学会了如何登录路由器、如何配置IP地址、如何配置静态路由和如何配置NAT。

在实验过程中，我还发现了一些问题，比如登录路由器时用户名和密码错误，需要找到默认的用户名和密码才能成功登录；配置静态路由时需要注意目标网络地址和下一跳的设置，以确保路由器能够正确转发数据包；配置NAT时需要设置合适的内网地址范围，以确保内部设备可以正常访问外部网络。

通过不断实践和调试，我逐渐掌握了这些技巧，并且成功完成了实验。

总体而言，本次实验对我的网络知识的学习和提升起到了很大的帮助作用。

洛阳理工学院实验报告课程名称计算机网络原理实验名称路由器基本配置及静态路由实验日期日成绩班级学号姓名实验目的：1、掌握路由器基本配置；2、熟练掌握配置静态路由。

实验条件：WinXP计算机一台，相关网络软件。

实验内容与步骤：1、拓扑结构图2、网络规划（1）网络规划网络编号连接路由器网络地址子网掩码网关地址网络1 R1 192.168.0.0 255.255.255.128 192.168.0.1网络2 R1 192.168.0.128 255.255.255.128 192.168.0.129网络3 R1 192.168.4.0 255.255.255.0 192.168.4.1网络4 R2 192.168.2.0 255.255.255.0 192.168.2.1网络5 R3 192.168.3.0 255.255.255.0 192.168.3.1网络6 R4 192.165.5.0 255.255.255.192 192.168.5.1网络7 R4 192.165.5.64 255.255.255.192 192.168.5.65网络8 R4 192.165.5.128 255.255.255.192 192.168.5.129（2）IP地址分配端口IP地址子网掩码R1的S0/0 192.168.16.1 255.255.255.252R2的S0/0 192.168.16.2 255.255.255.252R2的S0/1 192.168.16.5 255.255.255.252R3的S0/0 192.168.16.6 255.255.255.252R3的S0/1 192.168.16.9 255.255.255.252R4的S0/0 192.168.16.10 255.255.255.2523、进行路由器基本配置（1）路由器选择2621XM，为每台路由器安装模块WIC-2T，以便配置串行线路；路由器安装模块WIC-2T如下图所示配置串行线路如下图（2）修改路由器名称修改路由器名之后4、配置环回端口为每个网络在相应的路由器上创建一个环回端口，并将端口地址设为该网络的网关地址。

实验八：静态路由实验一、实验目的实验目的：1、了解静态路由配置的环境要求2、掌握静态路由的配置方法3、学会查看路由表，分析路由参数二、实验内容实验内容：1、配置所有PC的ip地址、子网掩码和网关地址2、配置路由器的B类静态路由3、设置路由器R1对路由器R2上的主机网络的地址转发到10.68.1.14、查看路由表，并进行连通性测试三、实验原理实验原理：通过配置所有PC的ip地址、子网掩码和网关地址和静态路由的目的地址、子网掩码、下一跳ip地址的配置实现不同网段之间的PC可以进行互相访问。
