热工自动控制（试题）答案在后面
一、单选题(共164题)
【 1 】. “接地”这一节内容未包括的是______。
A.计算机控制系统的接地检修与质量要求
B.保护接地检修与质量要求
C.电缆和补偿导线屏蔽层的接地检修与质量要求
D.接地防护
答案：（）
【 2 】. 下述变频控制器日常维护要求，与规程不一致的是______。
A.主回路工作正常。电机应无过热、振动或异常声音；
B.运行环境应符合要求，风冷系统应无异常；
C.变频器应无啸叫、蜂鸣等异常振动声音，元、部件应无过热、变色、变形、异常臭味；
D.变频器调节电机转速应平稳、频率与转速基本对应，用万用表测量变频器输入电压应符合规定要求。
答案：（）
【 3 】. 进行炉膛压力定值扰动时，在规定的定值扰动量下，过渡过程衰减率Ψ=0.75～0.9、稳定时间为：300MW等级以下机组＜_____s，300MW等级及以上机组＜_____ s；
A.30 40
B.40 60
C.60 80
D.80 100
答案：（）
【 4 】. 300MW等级以下机组进行汽包水位进行定值扰动试验时，规程要求扰动量为_____mm，过渡过程衰减率Ψ=0.7～0.8，稳定时间应＜_____ min，
A.40 2
B.50 2
C.40 3
D.50 3
答案：（）
【 5 】. 再热汽温控制系统的稳态质量指标，是300MW等级以下机组为±_____℃，300MW等级及以上机组为±_____℃；执行器不应频繁动作
A.2 2
B.3 2
C.3 4
D.2 3
答案：（）
【 6 】. 不能作为提高火电机组AGC负荷响应速度的主要途径的是______。
A.采用BF和定压工作方式
B.采用TF和滑压工作方式
C.适当降低运行参数设定值
D.增强煤量和一次风量的前馈作用
答案：（）
【7 】. 不同分度号的热电偶需配用不同型号的补偿导线，其中铂铑-铂______ ，镍铬-镍硅______，镍铬-镍铜______，铜-康铜______
A.SC KCA EX TX
B.SC EX KX JX
C.SR KCB KX TX
D.SR KX EX JX
答案：（）
【8 】. 协调控制系统中，控制方式切换优先级顺序是______。
A.闭锁加或减RUNBACK RD/RUP
B.RD/RUP闭锁加或减RUNBACK
C.RD/RUP RUNBACK闭锁加或减
D.RUNBACK RD/RUP闭锁加或减
答案：（）
【9 】. 磨煤机控制系统的质量指标：高温风(或低温风)挡板开度改变l0%时，控制系统应能在_____min内消除扰动，磨煤机出口温度最大偏差应不大于_____℃。
A.2 3
B.3 4
C.4 3
D.3 5
答案：（）
【10 】. 新投入使用或维修后的给水泵出口调节阀，要求其特性全开时的最大流量应满足单台给水泵最大负荷要求，并约有_____%的裕量；全关时的漏流量应小于调节阀最大流量的_____%；调节阀的死行程应小于全行程的_____%。
A.10 5 3
B.10 10 5
C.15 10 4
D.20 5 5
答案：（）
【11 】. 根据汽包水位调节品质指标要求，机组启停过程中汽包水位动态偏差允许值，30%负荷以下单冲量方式运行时为±_____mm，30%～70%负荷范围三冲量控制运行时为±_____mm。
A.60 70
B.80 60
C.90 70
D.100 70
答案：（）
【12 】. 转子流量计垂直安装时，______。
A.其精度为1.0和1.5级的倾斜度应不大于2°，低于1.5级的倾斜度应不大于5°
B.其上游端面与管道轴线不垂直度不得超过±1°
C.其中心线偏离水平线或铅直线的角度应不大于3°
D.其与管道的不同心度不得超过0.015D(1/β-1)
答案：（）
【13 】. 燃烧调节系统中风煤交叉限制的作用，是负荷______。
A.增加时先加煤，负荷减少时先减风
B.变化时保证煤量先于风量变化
C.增加时先加风，负荷减少时先减煤
D.变化时保证风量先于煤量变化
答案：（）
【14 】. 一次风压控制系统的质量指标：当一次风压定值改变300Pa，过渡过程衰减率Ψ=0.75～1，稳定时间300MW等级以下机组＜_____s，300MW等级及以上机组＜_____s。
A.30 50
B.20 30
C.30 40
D.40 60
答案：（）
【15 】. 锅炉跟随的控制方式中，功率指令送到______调节器，以改变______，使机组尽快适应电网的负荷要求。
A.送风量挡板开度
B.燃料量给煤量
C.汽机功率调节阀开度
D.热量锅炉燃烧状况
答案：（）
【16 】. 气动基地式调节器中，限幅装置的作用是为了______。
A.防止过量程
B.防止过载
C.防止调节器积分饱和
D.限制输出电流上升速度
答案：（）
【17 】. 给水自动调节系统中，在给水流量扰动下，汽包水位。
A.将出现“虚假水位”
B.将立即变化
C.不是立即变化，要迟延一段时间
D.变化不确定
答案：（）
【18 】. 风、烟、制粉系统压力管路严密性试验时，按规定连接试验管路后，用表压为______的压缩空气充压，确认无渗漏后，______ min内压力降低应不大于______ Pa。
A.0.1MPa左右开始计时，5 50
B.0.15MPa左右开始计时，3 50
C.6kPa左右开始计时，3 30
D.0.1～0.15MPa 降压至6kPa时开始计时，5 50
答案：（）
【19 】. 关于皮带式给煤机就地保护、报警信号试验内容说法不正确的是______。
A.在“现场”方式下，模拟皮带有煤，观察2s钟后给煤机应停运且“跳闸”灯亮，检查错误代码应与实际相符；
B.在“遥控”方式下，检查出口堵煤时应报警；
C.在称重辊的一侧加标定砝码，使称重传感器失去平衡，2s钟后对应的指示灯应灭；
D.模拟给煤机内温度高，就地闸门控制箱内报警灯应亮。
答案：（）
【20 】. 稳定工况下，炉膛压力控制系统的品质指标要求，炉膛压力的变化，300MW等级以下机组为±_____Pa，300MW等级及以上机组为±_____Pa
A.50 80
B.50 100
C.80 100
D.100 150
答案：（）
【21 】. 进行炉膛压力定值扰动时，规程给出的扰动量，300MW等级以下机组为±_____Pa，300MW等级及以上机组土_____Pa
A.50 100
B.80 120
C.100 150
D.30 50
答案：（）
【22 】. ______的变化，应通过发热量校正（BTU校正）系统对实际______进行校正。
A.给煤量风量
B.烟气含氧量风量
C.煤种风量
D.煤种给煤量
答案：（）
【23 】. 检修后的机柜，应无裸露线头遗留；但因检修完工验收时的疏忽，机组启动后热工人员小王巡检到FSSS柜时，发现柜内有裸露线头遗留，此时小王______。
A.应先用绝缘物将裸露线包扎后放入接线槽中，待机组运行稳定后，再查明原因处理
B.为防止处理过程中发生异常，可暂不作任何处理，待机组运行稳定后，再查明原因处理
C.应先用绝缘物包扎裸露线，然后立即汇报，等待指示
D.应立即汇报，设备主人应立即查明原因予以恢复；若为无用线，及时用绝缘物将裸露线包扎后放入接线槽中
答案：（）
【24 】. 稳定工况下，当一次风压超出给定值的±_____Pa时，或控制系统工作不稳定，一次风压_____时，应将一次风压自动控制系统撤出运行。
A.100 波动超过200Pa
B.150 波动超过300Pa
C.200 大幅度波动
D.150 大幅度波动
答案：（）
【25 】. 调节系统首先应满足______品质指标。
A.准确性
B.快速性
C.稳定性
D.安全性
答案：（）
【26 】. 协调控制系统设计中，机组处于CCS方式时，若功率信号故障，系统将自动切至______方式。若压力信号故障或DEH故障，系统将切至______方式。机组处于CCS方式时，若中调ADS 信号允许，可以选择ADS远控方式运行，若ADS信号故障，它将自动切回本机CCS方式。
A.TF BASE
B.TF CCS
C.BF BASE
D.BASE BF
答案：（）
【27 】. 在串级汽温调节系统中，副调节器可选用______动作规律，以使______的工作频率。
A.PI 内回路有较低
B.P或PD 内回路有较高
C.PID 外回路有较高
D.PD 内回路有较低
答案：（）
【28 】. 风量氧量控制系统投入应具备的主要条件之一，是锅炉运行正常，燃烧稳定，送风机动叶/二次风门风量控制系统投入，一般负荷大于_____%。送风机动叶/二次风门在最大开度下的送风量应能满足锅炉最大负荷要求，并约有_____%裕量。
A.50 5
B.30 10
C.70 20
D.50 10
答案：（）
【29 】. 变频控制器的PID调节功能试验中，下述叙述有错误的是______。
A.根据变频器技术说明进行内部参数的设置；
B.变频器运行方式切换到内部参数，控制端加入定值信号和反馈信号，形成闭环调节系统；
C.根据系统要求设置正反作用；
D.调节反馈输入电流，检查变频器频率变化应符合PID调节规律、调节方向应正确。
答案：（）
【30 】. 下列调节阀不处在高压区域工作的是______
A.过热减温喷水调节阀
B.电动给水泵出口流量调节阀
C.高压旁路减温水调节阀
D.除氧器水位调节阀
答案：（）
【31 】. 调节系统中应用最多的一种典型输入信号，是______。
A.阶跃函数
B.加速度函数
C.正弦函数
D.指数函数
答案：（）
【32 】. 820型智能变送器的最大过载压力为其测量上限的______%。
A.120
B.150
C.180
D.200
答案：（）
【33 】. 汽机是一种将热能转换成动能的高速旋转原动机，其转速调节是保持电网______稳定的决定因素，在功率不变条件下，随着电负荷增加，汽机转速将______负荷未增加前的转速。
A.频率低于
B.电压高于
C.功率维持
D.负荷低于或高于
答案：（）
【34 】. 中储式300MW以下机组过热汽温控制系统，在70％～100％负荷范围，机炉协调控制方式下进行负荷单向变动试验，当负荷变动量为ΔP=15% Pe，负荷指令3% Pe /min的变化速
率时，过热汽温的动态偏差±_____℃为合格；负荷指令4%Pe/min的变化速率时，过热汽温的动态偏差±_____℃为优良。
A.6 8
B.8 10
C.8 8
D.10 8
答案：（）
【35 】. 新投入使用的电动液偶调速给水泵，在不同转速(调速泵勺管位置开度)下的给水出口压力和给水流量关系特性要求，液压联轴节的调速范围应达到_____。勺管位置开度和反馈电压应为线性关系，其回程误差应_____%。
A.0%～100% 不大于3
B.10%～100% 不大于2
C.20%～100% 不大于3
D.25%～100% 不大于2
答案：（）
【36 】. 在______情况下，协调控制系统应采取“负荷指令闭锁增”的控制策略。
A.两台汽泵的指令都在最低点
B.汽包水位高
C.给水流量比设定值高一定值
D.机组指令比实发功率大一定值
答案：（）
【37 】. 在______情况下，协调控制系统应采取“负荷指令闭锁增”的控制策略。
A.机前压力比设定值低一定值
B.机组负荷指令已在下限
C.汽机调门位置已在最小
D.风量在最低点
答案：（）
【38 】. 关于计算机控制系统的接地，下列叙述不妥的是______。
A.机组每次检修，应进行接地回路的检查和接地电阻的测试，确认符合设计规定
B.当采用独立接地网时，应尽可能远离防雷接地网，若制造厂无特殊要求，接地电阻（包括接地引线电阻在内）应不大于2Ω
C.当与电厂电力系统共用一个接地网时，控制系统地线与电气接地网的连接须用低压绝缘动力电缆，且只允许一个连接点，接地电阻应小于0.5Ω
D.如DCS厂家无特殊要求，机柜不允许与建筑物钢筋直接相连，机柜外壳地、电源地和屏蔽地应分别接到本机柜各地线上，各机柜相应地线连接后，再用二芯铜芯电缆引至总接地板
答案：（）
【39 】. 变频控制器检修中，与规程一般检查项目条文不符的是______。
A.变频器的各部件应装配牢固，各紧固件和接线无松动；手盘电机及机械转动应灵活、无故障；
B.变频器与电机的连线长度没有限制，但控制电缆与动力电缆应注意分开布置，其中控制电缆宜选用屏蔽电缆；
C.变频器的安装环境应符合变频器说明书要求，控制柜内通风扇应工作正常；
D.变频器接线、参数设定应符合技术说明书要求。
答案：（）
【40 】. 当衰减率为______时，调节过程为等幅振荡过程；当衰减率为______时，调节过程为渐扩振荡过程；当衰减率为______时，调节过程为不振荡过程；当衰减率为______时，调节过程为衰减振荡过程。
A.Ψ=1Ψ=00＜Ψ＜1Ψ＜0
B.Ψ=1Ψ=0Ψ＜00＜Ψ＜1
C.Ψ=0Ψ=1Ψ＜00＜Ψ＜1
D.Ψ=0Ψ=10＜Ψ＜1Ψ＜0
答案：（）
【41 】. 不属于基地式调节器校准前校验范围的是______。
A.按制造厂规定的时间进行预热，检查初始位置应正常；
B.以微处理器为核心部件的仪表首先运行检查程序，对基本功能（参数设置、各种操作、显示功能等）进行检查，或启动仪表内部硬件自检程序进行自检，无异常后再进行其它性能测试；
C.根据调节器输入信号类型，输入相应模拟量信号，进行调校前校验，校验点应包括下限、常用点、上限在内不少于5点；当调节输入信号至量程的下限和上限时，分别记录输出气源压力的最小值和最大值。
D.调校前校验的基本误差若不满足要求，则输入下限值进行零点的调整，输入上限值进行量程的调整，反复数次直到二者均满足要求；
答案：（）
【42 】. 在______情况下，协调控制系统应采取“RUP”的控制策略。
A.送风机指令在最高限，而实际风量比设定值低一定量
B.燃料主控器指令在最低限，而实际燃量比设定值高一定量
C.送风机指令在最低限，而实际风量比设定值高一定量
D.一台引风机跳闸
答案：（）
【43 】. 不属于基地式调节器量程校准范围的是______。
A.输入下限值进行零点的调整，输入上限值进行量程的调整，反复数次直到二者均满足要求；但对液位控制，按照控制工质比重，检查液位指示器刻度设置应符合实际要求；
B.检查调节器的调节作用设置应与调节系统作用的方向（正、反）一致；
C.调节输入信号至测量量程的下限和上限时，调整输出压力至规定的最小值和最大值。
D.输入信号作全量程范围变化，执行机构动作方向应正确，调整定位器使执行机构行程范围满足调节要求，且传动灵活，开关动作可靠；
答案：（）
【44 】. 从答案选项中为感温件选择正确的保护套管垫圈是______。
工作介质浓酸、碱、溶剂、油类汽汽汽水、海水、空气
最大压力MPa ≤3 16 20 6.4 0.6
最高温度（℃）-180～250 600 450 425 -60～100
垫片材料
A.橡胶垫/1Cr13合金钢波纹垫/1Cr18N9Ti合金钢金属垫/紫铜.铝金属垫/聚四氯乙稀垫
B.聚四氯乙稀垫/1Cr18N9Ti合金钢金属垫/1Cr13合金钢金属垫/紫铜.铝金属垫/橡胶垫
C.聚四氯乙稀垫/1Cr13合金钢金属垫/紫铜.铝金属垫/1Cr18N9Ti合金钢金属垫/橡胶垫
D.橡胶垫/1Cr18N9Ti合金钢金属垫/紫铜.铝金属垫/1Cr13合金钢金属垫/聚四氯乙稀垫
答案：（）
【45 】. 皮带式给煤机标定项中没有要求的，是______。
A.查控制系统正常；给煤机运转15min～20min；关闭侧板前，确认皮带无煤、上和下闸板关闭、无密封风；
B.调整称重辊水平，在给煤机测速校验孔一侧的皮带边缘贴上反光纸2条～4条，每条纸应垂直贴于皮带边缘，二个测速器安装于测速校验孔上；在控制面板上按“现场”键，使给煤机转动，确认二个测速器均能监测到反光纸标定速度后，挂上砝码，检查砝码值与设定值一致，按“校正”键标定，重复数次，直至误差均小于允许值；
C.给煤机停转后，在信号输入端分别输入4mA和20mA电流信号，记录相应频率应为1700Hz
左右和7500Hz左右，通过调整使其反馈输出端相应值为4mA和20m
D.挂上砝码，打开给煤机有煤开关并强制启动，送指令信号4 mA～20mA，四只反馈转换器输出信号应为（16～63）t/h；校验给煤量输入信号变换器，在显示器上观察输入与输出情况。必要时进行调整，使给煤率与指令相符。
答案：（）
【46 】. 中间储仓式300MW以下机组在70％～100％负荷范围，机炉协调控制方式下进行负荷变动试验，当负荷指令以3% Pe/min的变化速率、负荷变动量为ΔP=15% Pe，分别进行负荷单向变动试验时，实际负荷变化速率为≮_____% Pe/min，负荷响应纯迟延时间≯_____s时为合格，实际负荷变化速率为≮_____% Pe/min，负荷响应纯迟延时间≯_____s时为优良。
A.2.5 90 2.5 60
B.2.2 60 2.5 60
C.2.5 60 2.5 40
D.2.0 60 2.5 50
答案：（）
【47 】. 欲使二阶或近似二阶系统稳定的基本条件是______。
A.ξ＞1
B.ξ＞0
C.ξ＜0
D.ξ＜1
答案：（）
【48 】. 70％～100％负荷范围内，机炉协调控制方式下进行一台直吹式300MW机组负荷单向变动试验，当负荷变动量为ΔP=15%Pe，负荷指令以2% Pe /min的速率变化时，汽包水位的动态偏差±_____mm为合格；负荷指令3%Pe/min的变化速率时汽包水位的动态偏差±_____mm为优良。
A.40 40
B.50 50
C.60 50
D.60 40
答案：（）
【49 】. 直吹式600MW以下机组的过热汽温控制系统，在70％～100％负荷范围，机炉协调控制方式下进行负荷单向变动试验，当负荷变动量为ΔP=15% Pe，负荷指令2% Pe /min的变化速率时，过热汽温的动态偏差±_____℃为合格；负荷指令3%Pe/min的变化速率时，过热汽温的动态偏差±_____℃为优良。
A.6 8
B.8 10
C.8 8
D.10 8
答案：（）
【50 】. 除氧器水位调节阀的死行程应小于全行程的_____％。回程误差应不大于调节阀最大流量的_____%。正常运行时，除氧器水位控制系统应能保持水位在给定值的±_____mm范围内。
A.3 3 200
B.3 5 150
C.5 3 100
D.5 5 50
答案：（）
【51 】. 仪用气源质量应满足GB4830《工业自动化仪表气源压力范围和质量》规定，其中：气源中微粒尺寸不应大于______微米；压力露点低于当地最低环境温度______℃；正常工作条件下，油或烃含量不应大于______mg/m3；气源压力波动不大于额定值的±______%。
A.210510
B.45105
C.35510
D.3101010
答案：（）
【52 】. 在机组大修后，必要时进行协调控制系统负荷动态响应特性试验。试验应在不同负荷段分别进行，对于定压运行方式的负荷动态响应特性试验应分别在______%、______%负荷段进行。对于滑压运行方式的负荷动态响应特性试验应分别在_____%～_____%负荷段进行。
A.60 90 70 80
B.70 100 60 80
C.60 80 70 90
D.50 90 60 80
答案：（）
【53 】. 在______情况下，协调控制系统应采取“负荷指令闭锁减”的控制策略。
A.燃料主控输出到下限
B.引风机指令为最大值
C.送风机接近喘振工况
D.汽包水位低
答案：（）
【54 】. 300MW等级及以上机组在70%～100%负荷范围，进行炉膛压力定值扰动时，当扰动量±_____Pa时、过渡过程衰减率Ψ=0.75～0.9、稳定时间应＜_____ min
A.100 1
B.150 1
C.100 2
D.50 1
答案：（）
【55 】. 补偿导线的绝缘层负极颜色：SC或SR是______，K 是______，E是______，T 是______。
A.蓝绿白棕
B.绿蓝棕白
C.棕蓝绿白
D.白绿蓝棕
答案：（）
【56 】. 中储式300MW机组，在70％～100％负荷范围内，机炉协调控制方式下进行负荷单向变动试验，当负荷指令以3% Pe /min的变化速率、负荷变动量为ΔP=15% Pe时，主汽压力的允许动态偏差为±_____MPa。
A.0.3
B.0.4
C.0.2
D.0.5
答案：（）
【57 】. 中储式300MW机组的再热汽温控制系统，在70％～100％负荷范围，机炉协调控制
方式下进行负荷变动试验，当负荷指令以3% Pe /min的变化速率、负荷变动量为ΔP=15% Pe，
分别进行负荷单向变动试验时，再热汽温的动态偏差±_____℃时为合格，±_____℃时为优良。
A.10 8
B.8 6
C.8 4
D.12 10
答案：（）
【58 】. 在______情况下，协调控制系统应采取“负荷指令闭锁增”的控制策略。
A.燃料量比设定值高一定量
B.给水泵指令在最高限，而实际给水流量比设定值低一定量
C.给水泵指令信号在最大位置
D.燃料主控器指令在高限，而实际燃料量比设定值低一定量
答案：（）
【59 】. 直吹式300MW以下机组再热汽温控制系统在70％～100％负荷范围内，机炉协调控
制方式下进行负荷单向变动试验，当负荷变动量为ΔP=15% Pe，负荷指令2% Pe /min的变化速
率时，再热汽温的动态偏差±_____℃为合格；负荷指令3%Pe/min的变化速率时，再热汽温的动态偏差±_____℃为优良。
A.6 8
B.8 10
C.8 8
D.10 10
答案：（）
【60 】. 新投入使用或检修后的的汽动调速给水泵，在不同转速下的给水出口压力和给水流量关系特性要求，其给水流量与负荷指令应呈线性关系，其回程误差应_____%。调节范围应按给
水泵小汽机确定的调速范围设定为_____。
A.等于2 10%～100%
B.不大于2 0%～100%
C.等于3 20%～100%
D.不大于3 0%～100%
答案：（）
【61 】. 使绝对误差积分准则性能指标最优时的二阶或近似二阶系统的特征参数ξ值为______。
A.0.5
B.0.3
C.0.9
D.0.7
答案：（）
【62 】. 直吹式600MW以下机组，在70％～100％负荷范围，机炉协调控制方式下进行负荷
单向变动试验，当负荷变动量为ΔP=15% Pe，负荷指令2% Pe/min的变化速率时，实际负荷变
化速率为≮_____% Pe/min，负荷响应纯迟延时间≯_____s时为优良；负荷指令3%Pe/min的变
化速率时，实际负荷变化速率为≮_____% Pe/min，负荷响应纯迟延时间为≯_____s时为优良。 A.1.5 90 2.2 90 B.1.5 120 2.2 90
C.1.5 90 2.5 60
D.1.5 120 2.0 90
答案：（）
【63 】. 直吹式300MW机组，在70％～100％负荷范围，机炉协调控制方式下进行负荷单向变动试验，当负荷变动量为ΔP=15% Pe，负荷指令2% Pe /min的变化速率时，主汽压力的动态偏差±_____MPa为合格；负荷指令3%Pe/min的变化速率时，主汽压力的动态偏差±_____MPa 为优良。
A.0.4 0.4
B.0.5 0.4
C.0.5 0.5
D.0.6 0.5
答案：（）
【64 】. 中储式机组在70%～100%负荷范围，进行机组AGC负荷试验时，当负荷指令以_____% Pe /min的变化速率、负荷变动量为ΔP=10% Pe的斜坡方式连续增、减（或减、增）各一次的双向变动试验中，主汽压力的允许动态偏差为±_____MPa
A.2.0 0.5
B.3.0 0.5
C.0.2 0.4
D.3.0 0.4
答案：（）
【65 】. 对于串级调节系统，当副回路主导衰减成分频率ω1和主回路主导衰减成分频率ω0满足______时，主、副回路可以独立整定。
A.ω1＞ω0
B.ω1≥3ω0
C.ω1≥2ω0
D.ω1＜ω0
答案：（）
【66 】. 给水自动调节系统中，在给水流量扰动下，汽包水位将???______。为避免在“虚假水位”作用下调节器产生误动作，在给水控制系统中引入______信号作为补偿信号。
A.出现“虚假水位”给水流量
B.立即变化汽包压力
C.延迟一段时间后变化蒸汽流量
D.不会变化蒸汽流量
答案：（）
【67 】. 汽轮机凝汽器水位控制系统的质量指标要求，当凝汽器水位给定值改变50mm时，上升方向过渡过程衰减率Ψ=0.75～1、300MW等级以下机组控制系统应能在_____min内，300MW 等级及以上机组控制系统应能在_____min内将水位稳定在新的给定值。
A.1 3
B.3 5
C.2 3
D.4 6
答案：（）
【68 】. 柜内继电器检修的一般质量要求，是______。
A.外观应无过热或烧损痕迹；
B.触点的接触电阻、动作和释放时间及电压范围应符合制造厂规定；
C.继电器的接线，应排列整齐，接头紧固，运行中无异常声音发生。
D.触点的动作切换应可靠、无抖动；动作次数和使用期限应在允许范围内。
答案：（）
【69 】. 稳定运行工况下，当除氧器水位调节系统稳态品质指标超标时，应进行_____，当除氧器水位超出给定值±_____mm，可撤除除氧器水位控制系统。
A.水位测量变送器校验100
B.负荷扰动试验250
C.调节阀动态特性试验150
D.水位定值扰动试验200
答案：（）
【70 】. 炉膛压力超驰控制（MFTKICKER）的目的是防止炉膛______。其作用原理是当炉膛压力低于某一定值时，超驰控制回路在______指令上叠加一个负值，使引风机动叶迅速关小，直到炉膛压力工况得到改善。
A.外爆引风机
B.爆燃引风机匀管
C.内爆引风机动叶
D.内爆引风机匀管
答案：（）
【71 】. 加热器水位控制系统，在运行中若出现_____情况时，可撤除自动运行
A.加热器运行方式改变
B.稳定运行工况下水位超过给定值±100mm
C.水位下降调节阀未全关
D.调节阀已全开而水位仍继续上升
答案：（）
【72 】. 振动给煤机控制系统检修时，不属于电磁振动器检查要求的是______。
A.线圈外观应完好无损、无腐蚀或过热现象。各出线柱连接螺丝应牢固。
B.铁芯间隙应均匀、吸力足够，振动频率一定；煤斗应下煤均匀，无卡、碰擦现象。
C.电流表和开度表完好，基本误差和回差校准不大于其允许误差值限。
D.电磁振动线圈绝缘电阻应不小于20MΩ。
答案：（）
【73 】. 炉膛压力控制系统的稳态品质指标，是300MW等级以下机组为±_____Pa，300MW 等级及以上机组为±_____Pa；
A.50 100
B.100 150
C.100 200
D.30 50
答案：（）
【74 】. 除氧器压力自动调节的任务，是控制除氧器______的压力为饱和压力，保证给水加热到饱和温度，以提高除氧效果。
A.进口给水
B.内蒸汽空间
C.出口给水
D.压力调节阀后蒸汽
答案：（）
【75 】. 300MW等级以下机组的汽温控制系统，在70%～100%负荷范围时的稳态品质指标是：过热汽温为±_____℃，再热汽温为±_____℃，执行器不应频繁动作。
A.2 3
B.3 4
C.2 2
D.3 3
答案：（）
【76 】. 变频控制器的外部操作模式基本功能检定中，不必进行的一步是______。
A.检查接线正确无误后，调整380V电源装置电压至380V，基频设置为50Hz，基压设置为380V；在变频器STF（STR）端和公共端之间连接一试验按钮；变频器运行方式切换到外部操作模式，通过操作单元设置运行频率为50Hz；
B.通过信号设定器设置输入电流分别为4、8、12、16、20mA，记录对应的变频器显示输出频率及电压；
C.按STF（STR）和公共端之间试验按钮，此时电机应正（反）转，松开按钮，电机应即停止；
D.按上述试验方法分别试验变频器自保持功能、多段速度选择、点动方式、第二加/减速时间、输出停止、复位、瞬时掉电再启动功能，应无异常。
答案：（）
【77 】. 进行数字式可编程调节器PV值、SP值及上、下限报警灯检查时，下面叙述错误的是______。
A.当改变外部输入信号时，调节器的PV值指示表应有相应指示；
B.当按动给定值“增加”或“减小”按纽时，调节器的SP值指示将有相应变化。
C.刻度指针的指示精度（%）和输入信号误差应不>±5%FS；
D.当外部输入信号的大小超过设定器所设定的上、下限报警值时，上、下限报警灯应点亮，并自动切到手动。
答案：（）
【78 】. 热电偶分度号，铂铑-铂______，镍铬-镍硅______，镍铬-镍铜______，铜-康铜______。
A.K SR E T
B.SR T E J
C.SR K E T
D.SR K E J
答案：（）
【79 】. 接成Y型的三个等值电阻，改成等效的三角型接法，则对应的三个电阻将_____。
A.变小
B.变大
C.不变
D.两个变大，一个变小
答案：（）
【80 】. 检修、调试后的变频控制器系统，投运前检查条文中未作要求的是______。
A.变频器安装、接线紧固并符合要求；手盘电机及机械转动应灵活、无故障；
B.散热风扇，平波电容，继电器应完好，如损坏更换同型号产品；
C.送电后检查变频器参数应设置正确；变频器调节电机转速应平稳、频率与转速基本对应，各项技术指标应符合技术说明书要求。
D.检修试验记录应完整，符合规定要求。
答案：（）
【81 】. 给水控制系统通常采用______信号，作为单冲量／三冲量切换的条件。
A.给水流量
B.蒸汽流量
C.主汽压力
D.汽包压力
答案：（）
【82 】. 当机组发生RB工况时，协调控制系统应转为______。
A.BF
B.TF
C.FP
D.HOLD
答案：（）
【83 】. 气动调节阀的控制装置，通常由______构成。
A.电信号放大器、电/气转换器、气动定位器
B.电信号放大器、气动定位器、阀位变送器
C.电信号放大器、电/气转换器、阀位变送器
D.电/气转换器、气动定位器、阀位变送器
答案：（）
【84 】. 在正常情况及相同负载下，下列执行机构类型中，动作较慢的是______。
A.液动
B.气动
C.电动
D.无法判断
答案：（）
【85 】. 一次风压控制系统的质量指标：稳定工况下，一次风压应能保持在给定值的±_____Pa 范围内。一次风门开度改变5%时，控制系统应在_____s内消除扰动。
A.50 20
B.100 30
C.50 30
D.100 20
答案：（）
【86 】. 汽包水位的稳态运行品质指标是，300MW等级以下机组应在给定值的±_____mm范围内变化。，300MW等级及以上机组±_____mm；控制系统的执行机构不应频繁动作。
A.25 20
B.15 20
C.25 30
D.20 25
答案：（）
【87 】. 正常运行时的磨煤机控制系统，应能将磨煤机出口温度保持在其给定值±_____℃范围内。当磨煤机出口温度给定值改变3℃，控制系统应在_____min内将磨煤机出口温度稳定在新的给定值。
A.2 2
B.3 5
C.4 2
D.5 3
答案：（）
【88 】. 风压取压部件安装，应垂直向上且与______，取压口应垂直向上，若测量设备安装于取压部件的下方，______一定距离后再下弯。
A.垂直方向夹角小于45°取压管应向上
B.垂直方向夹角小于60°取压管应向上
C.水平方向夹角小于45°取压管应水平
D.水平方向夹角小于60°取压管应水平
答案：（）
【89 】. 油管路及真空管路严密性试验的要求是______。
A.用表压为0.1～0.15MPa 的压缩空气充压，15min内压力降低值应不大于试验压力的3%。
B.用1.5倍工作压力的压缩空气充压，5min内压力降低值应不大于试验压力的0.5%
C.用表压为0.15MPa 的压缩空气充压，10min内压力降低值应不大于试验压力的1%
D.用表压为0.1MPa 的压缩空气充压，5min内压力降低值应不大于试验压力的2%
答案：（）
【90 】. 数字式可编程调节器的调节方式设定在手动方式时，下面叙述错误的是______。
A.当调节器设定于手动方式时，手动方式指示灯（MAN）应亮；
B.在手动方式下，调节外部输入信号，应不影响调节器的输出变化；
C.当按下调节器面板上“增大”或“减小”手动按键时，面板上的输出指示值应作相应方向的非线性变化；
D.调节器面板上刻度指示值和输出端输出值的误差应小于允许值。
答案：（）
【91 】. 大机组热工自动，由______四大调节系统组成。
A.给水/协调/风烟/汽压
B.锅炉/汽机/协调/旁路
C.给水/燃烧/汽温/协调
D.负荷/汽压/锅炉/汽机
答案：（）
【92 】. 给粉机滑差控制系统的控制特性校准时，当负载在额定转速______%～100%范围内变化时，控制器应根据测速发电机的信号自动调节激磁电流，使输出转速稳定，转速变化率不大于额定转速的______%；
A.20 1.5
B.103
C.5 1
D.0 2
答案：（）
【93 】. 300MW机组炉膛压力控制系统在70%～100%负荷范围，机炉协调控制方式下，炉膛压力允许偏差的静态质量指标是±_____Pa；当机组负荷变化速率按3%额定负荷/min变化时，动态质量指标是±_____Pa。
A.80 100
B.100 120
C.80 120
D.100 150
答案：（）
【94 】. 基地式调节器测量与控制误差，表述与规程不符的是______。
A.仪表的示值基本误差应不大于允许误差；
B.仪表的不灵敏区应不大于允许误差绝对值的一半；
C.仪表的积分时间误差，应不大于±50%；
D.仪表的微分时间误差，应不大于±50%；
答案：（）
【95 】. 在控制系统软件修改后，协调控制系统的RB功能应进行模拟试验，以确认不同RB 发生时，_____通道动作正确，协调控制系统从协调方式可靠切换到_____方式运行。
A.DI TF
B.DO BF
C.DO TF
D.DI BF
答案：（）
【96 】. DEH系统正常运行时有四级控制水平，具有应力监视功能的控制水平，称为______级水平。
A.1
B.2
C.3
D.4
答案：（）
【97 】. 不属于规程中关于“取源部件的检修”这一节内容的是______。
A.机械量传感器的检修与质量要求
B.取压部件的检修与质量要求
C.电接点筒的检修与质量要求
D.水位测量筒检修与质量要求
答案：（）
【98 】. 汽包水位调节对象属于______对象。
A.无自平衡能力单容
B.有自平衡能力多容
C.无自平衡能力单容
D.无自平衡能力多容
答案：（）
【99 】. 关于测量管路，你认为下列说法正确的是______。
A.为避免测量管路排污时对测量造成影响，各测量导压管均应分隔保温
B.所有水位测量管路均应装设排污阀
C.水位、流量等差压测量管路的正负压导压管应尽量靠近敷设
D.所有测量管路均应装设二次阀
答案：（）
【100 】. 新投入使用的除氧器水位调节阀，应在额定凝结水母管压力下进行特性试验，要求调节阀全开时的最大流量应满足锅炉最大给水量的要求，并约有_____％的裕量。调节阀全关时漏流量应小于调节阀最大流量的_____％。
A.5 10
B.10 10
C.10 5
D.15 10
答案：（）
【101 】. 关于调节器的参数整定方法，下列提法不够确切的是______。
A.临界比例带法
B.衰减法
C.模糊试验法
D.响应曲线法
答案：（）
【102 】. 均速管安装时，均速管的轴线，应与管道轴线垂直______，插入管道时，动压孔应______。
A.相交背着介质流动方向，静压孔中心线应与管道中心点重合
B.相交迎着介质流动方向，静压孔中心线应与管道中轴线重合
C.迎着介质流动方向，静压孔应背着介质流动方向
D.倾斜度应不大于2°垂直介质流动方向，静压孔中心线应垂直管道中轴线
答案：（）
【103 】. 低压旁路出口蒸汽排入凝汽器时，不应对凝汽器的真空和水位造成影响，当出现
______情况时，应关闭低压旁路阀。
A.凝汽器真空低
B.凝汽器温度低
C.凝汽器水位低
D.喷水阀出口压力高
答案：（）
【104 】. 单回路调节系统发生震荡时，消除震荡的最有效方法是______。
A.加大比例调节强度
B.减小比例调节强度
C.加大积分调节时间
D.减小积分调节时间
答案：（）
【105 】. 单元机组采用汽机跟随控制方式时，机前汽压对于负荷指令扰动的响应是（）。
A.波动大
B.波动小
C.基本不变化
D.不确定
答案：（）
【106 】. 测试保护回路电缆绝缘电阻时，要求在环境温度______℃；相对湿度≯______%，采用额定直流输出电压为______V的摇表进行。要求芯线间和芯线对屏蔽层（或芯线对地间）的绝缘电阻均应≮______MΩ。
A.15～458050020
B.15～608025020
C.10～557550010
D.5～507525010
答案：（）
【107 】. 系统的品质是由______三个方面来衡量其好坏的。
A.准确性、快速性和灵活性
B.快速性、可靠性和稳定性
C.稳定性、准确性和快速性
D.安全性、准确性和稳定性
答案：（）
【108 】. 机组采用旁路启动时，在启动的初始阶段，DEH系统采用______控制方式。
A.高压调节阀或中压调节阀
B.高压调节阀或高压主汽门
C.中压调节阀或高压主汽门
D.高压主汽门和中压主汽门
答案：（）
【109 】. 除氧器水位给定值改变100mm时，过渡过程衰减率Ψ=0.7～0.8、稳定时间为：300MW 等级以下机组＜_____min，300MW等级及以上机组＜_____min。
A.5 10
B.10 15
C.15 20
D.10 20
答案：（）
【110 】. 新投入使用或检修后的给水泵最小流量再循环控制门特性要求，再循环阀_____。
A.控制流量应等于给水泵最小设计流量
B.能瞬间提升50%阀门开度（可调）
C.能瞬时关闭，隔绝10%的再循环流量
D.线性调节范围应大于80%
答案：（）
【111 】. 锅炉燃烧调节系统中，调节燃烧和风量的动作顺序通常是增负荷时先增______，降负荷时先减______。
A.风量后增燃料燃料后减风量
B.燃料后增风量燃料后减风量
C.风量后增燃料风量后减燃料
D.燃料后增风量风量后减燃料
答案：（）
【112 】. 为使汽机调节阀的动作比较平稳，单元机组在汽机跟随控制方式时，汽机调节系统的功率信号应采用______信号。
A.功率指令
B.蒸汽压力
C.实发功率
D.蒸汽流量。
答案：（）
【113 】. 协调控制回路中的非线性组件的作用，是______。
A.提高机组对负荷变化的响应能力
B.充分利用锅炉的蓄热
C.减少主汽压在调节过程中过大变化
D.以上都是
答案：（）
【114 】. 机组检修后，测量仪表管路油漆颜色应符合规定要求，其中______表示油管路，______表示空气管路，______表示蒸汽管路，______表示水管路。
A.兰黄红绿
B.黄绿红兰
C.黄兰红绿
D.黄红兰绿
答案：（）
【115 】. 接到参加电网调频指令时，单元机组应采用_____控制方式运行。
A.机跟炉
B.炉跟机
C.机炉手动
D.机炉协调
答案：（）
【116 】. 除氧器压力控制系统，在正常运行工况下应能保持除氧器压力在给定值的±_____KPa 范围内。当压力给定值改变50KPa，过渡过程衰减率Ψ=0.75～1时，控制系统应在_____min内将压力稳定在新的给定值上。
A.5 2
B.10 3
C.15 4
D.20 1
答案：（）
【117 】. 关于数字式可编程调节器存储器保护电池，下面说法不正确的是______。
A.在通电状态下寿命为5年，
B.非通电状态下寿命为1年；
C.当AL灯闪亮时应及时检查或更换电池
D.更换电池应在非通电状态下进行。
答案：（）
【118 】. 过热汽温控制系统的稳态质量指标，是300MW等级以下机组为±_____℃，300MW 等级及以上机组为±_____℃范围内，执行器不应频繁动作。
A.2 2
B.3 2
C.3 4
D.2 3
答案：（）
【119 】. 大机组过热器喷水减温系统一般设置二级，一级减温水量大约是二级减温水量的
______。
A.相等
B.1/2
C.2倍
D.1/3
答案：（）
【120 】. 下列不属于关闭低压旁路条件的是______。
A.凝汽器温度高
B.喷水阀出口压力低
C.凝汽器真空低
D.再热器出口温度高
答案：（）
【121 】. 汽温控制系统的质量指标要求，过热汽温度和再热汽温度给定值改变±_____℃时，过渡过程衰减率Ψ=0.75～1、300MW等级以下机组稳定时间＜_____min，300MW等级及以上机组稳定时间＜_____min。
A.4 10 15
B.5 15 20
C.6 10 15
D.4 20 25
答案：（）
【122 】. 常用的误差性能有4种指标字母表示，其中平方误差积分准则______、时间乘平方误差的积分准则______、绝对误差积分准则______、时间乘绝对误差的积分准则______。
A.ISE IAE ITAE ITSE
B.IAE ISE ITAE ITSE
C.ISE IAE ITSE ITAE
D.ITSE ISE IAE ITAE
答案：（）
【123 】. 在______情况下，协调控制系统应采取“负荷指令闭锁减”的控制策略。
A.机组负荷指令已在上限
B.汽机调门位置已在最大
C.实发功率比机组指令大一定值
D.燃料量信号已在最大
答案：（）
【124 】. 数字式可编程调节器输出的上、下限制值设定范围说法正确的是______。
A.设定输出值下限≤-10%。输出值上限≥110%
B.值下限≤-10%，输出值上限≥110%范围以外设定限值时，由手动方式切换到自动方式时，平衡无扰动动作范围为：输出值下限设定值≤手动输出≤输出值上限设定值）
C.部输入信号的大小超过设定器所设定的上、下限报警值时，上、下限报警灯点亮。
D.输入信号的大小超过设定器所设定的上、下限报警值时，自动切到手动。
答案：（）
【125 】. 在减温控制策略设计中，考虑到负荷变化对汽温的影响，可采用______作为调节系统的前馈信号。
A.煤量
B.风量
C.氧量
D.减温水量
答案：（）
【126 】. 火电机组对负荷响应的迟延时间主要受锅炉制粉系统的影响，对于增加燃烧率的反应速度，一般来说______。
A.中间贮仓式最慢，球磨机其次，中速磨系统最快
B.球磨机最快，中间贮仓式其次，中速磨系统最慢
C.中间贮仓式最快，球磨机其次，中速磨系统最慢
D.中速磨系统最快，球磨机其次，中间贮仓式最慢
答案：（）
【127 】. 汽机凝汽器水位控制系统，在正常运行工况下应能保持凝汽器水位在给定值的±
_____mm范围内。当凝汽器水位超过给定值±_____mm，或凝汽器运行方式改变后不符合自动调节的要求时，可撤除凝汽器水位控制系统自动。
A.100 150
B.100 200
C.150 200
D.200 300
答案：（）
【128 】. 燃煤锅炉中，进入炉膛的燃料量由于难以准确测量，所以一般选用______信号，间接地表示进入炉膛的燃料量。
A.风量
B.蒸汽流量
C.给水流量
D.热量
答案：（）
| 67 PLC and DCS 一电厂热工控制DCS系统设计 刘景芝，孙 伟 （中国矿业大学信息与电气工程学院，江苏 徐州 ２２１００８） 摘 要：以西山孝义金岩公司自备电厂为背景，主要结合循环流化床锅炉机组的运行特点和控制特性，对其热工系统运用集散控制方式进行控制，并采用浙大中控的ＷｅｂＦｉｌｅｄ ＪＸ－３００Ｘ系统对单元机组的热工控制系统做了初步的整体设计。 关键词：热工控制系统；集散控制系统（ＤＣＳ）；循环流化床锅炉 中图分类号：ＴＰ３９３．０３ 文献标识码：Ｂ 文章编号：１００３－７２４１（２００７）１２－００６７－０３ A DCS system for thermal control of a power station LIU Jing-zhi, SUN Wei (The School of Information and Electrical Engineering ,China University of Mining and Technology , Xuzhou 221008 China) Abstract: This paper introduces a distributed control system for the power station of the Xishan Jinyan company. According to the operation and control requirements of the circulating fluidized bed boiler, the distributed control for the thermal system of a power unit is designed with the SUPCON WebFiled JX-300X. Keywords: thermal control system; distributed control system(DCS); circulating fluidized bed boiler １ 引言 火力发电是现代电力生产中的一种主要形式，火力发电厂 运行系统多而且复杂，各系统之间要协调运行又要对负荷变化 具有很强的适应能力，因此有效的控制火力发电厂运行极其重 要。目前火电机组都普遍采用ＤＣＳ［３］，因为ＤＣＳ系统给电厂在 安全生产与经济效益方面带来巨大作用，使以往任何控制系统 无法与其相提并论。随着各项技术的发展和用户对生产过程控 制要求的提高，一种全数字化的控制系统——现场总线控制系 统（ＦＣＳ）问世了，并得到了快速发展。虽然现场总线控技术 代表了未来自动化发展的方向并将逐步走向实用化，但由于火 电厂的具体环境和控制特点，经过论证与分析，近期内热控系统 只能以ＤＣＳ为主［１］［２］。 西山孝义金岩公司自备电厂包括２台７５ｔ／ｈ循环流化床锅 炉、２台１５ＭＷ抽汽式汽轮发电机组。本文主要针对循环流化床 锅炉，将其改造为单元机组运行。根据循环流化床锅炉和火电机 组的运行特点，分析其热控系统的功能要求，采用集散控制系统 （ＤＣＳ）实现热工自动化，并以浙大中控的ＷｅｂＦｉｌｅｄ ＪＸ－３００Ｘ为 例，进行具体系统的初步设计。 收稿日期：２００７－０７－０３ ＪＸ－３００Ｘ集散控制系统全面应用最新的信号处理技术、高 速网络通信技术、可靠的软件平台和软件设计技术和现场总线技 术，采用高性能的微处理器和成熟的先进控制算法，兼具高速可靠 的数据输入输出、运算、过程控制功能和ＰＬＣ联锁逻辑控制功 能，能适应更广泛更复杂的应用要求，是一套全数字化的、结构灵 活、功能完善的新型开放式集散控制系统。 ＪＸ－３００Ｘ体系结构如下图： ２ 系统介绍及方案描述 ２．１ 系统总体方案描述 根据单元机组运行特点及要求，其控制系统一般配有以下系统： （１） 数据采集系统（ＤＡＳ）； 图１ JX－３００X体系结构图
热工管理（试题） 一 、 单选题 (共 37 题) 【 1 】. 火电厂发电设备检修，下面说法不妥的是______. A.采用计划、实施、检查、总结方法 B.从检修准备开始制订,各项计划和具体措施 C.到目前为止，采用的都是定期检修 D.做好施工、验收和修后评估 答案：（ ） 【 2 】. 关于热工运行中和停炉前的检查记录，规程中没有作规定的是______。 A.应使用专用记录本 B.应有检查责任人的签名和填写日期 C.集中保存不少于三个月 D.应由部门技术负责审核并签署意 见 答案：（ ） 【 3 】. 管道气压试验介质，应使用______或______。 A.空气 二氧化碳 B.二氧化碳 氮气 C.空气 氮气 D.氢气 氮气 答案：（ ） 【 4 】. 热工专业应建立的技术规程、制度中，DL/T744中未作要求的是______。 A.适合本单位的热工自动化设备检修、运行、维护规程 B.电力系统热工仪表及控制装置监督规程 C.热工控制系统定值、软件修改管理制度
D.热工技术资料管理制度（包括图纸、资料、软件的存放、修改、使用、版本更新等） 答案：（） 【5 】. 监督管理机构考核电厂热工的“四率”指标，指的是______。 A.DAS完好率仪表投入率自动投入率保护利用率 B.DAS完好率仪表准确率自动可用率保护投入率 C.DAS投入率仪表合格率自动投入率保护投入率 D.DAS投入率仪表合格率自动利用率保护动作正确率 答案：（） 【 6 】. 现场施工中，攀登阶梯的每档距离不应大于______cm。 A.30 B.40 C.45 D.60 答案：（） 【7 】. 根据规程要求，热工自动化系统设备检修、故障及损坏更换台帐，应记录的内容没有要求的是，检修、故障及损坏设备的_____。 A.更换原因 B.价格和运行时间 C.采取的措施 D.生产厂家 答案：（） 【8 】. 质量管理中，采用______的方法，把杂乱无章和错综复杂的数据、意见进行归纳汇总，使其能确切反映客观实际。 A.圆饼图 B.因果图 C.流程图 D.分层图 答案：（）
热工控制系统课程设计 题目燃烧控制系统 专业班级: 能动1307 姓名: 毕腾 学号: 02400402 指导教师: 李建强 时间: .12.30— .01.12
目录 第一部分多容对象动态特性的求取 (1) 1.1、导前区 (1) 1.2、惰性区 (2) 第二部分单回路系统参数整定 (3) 2.1、广义频率特性法参数整定 (3) 2.2、广义频率特性法参数整定 (5) 2.3分析不同主调节器参数对调节过程的影响 (6) 第三部分串级控制系统参数整定....................... (10) 3.1 、蒸汽压力控制和燃料空气比值控制系统 (10) 3.2 、炉膛负压控制系统 (10) 3.3、系统分析 (12) 3.4有扰动仿真 (21) 第四部分四川万盛电厂燃烧控制系统SAMA图分析 (24) 4.1、送风控制系统SAMA图简化 (24) 4.2、燃料控制系统SAMA图简化 (25) 4.3、引风控制系统SAMA图简化 (27) 第五部分设计总结 (28)
第一部分 多容对象动态特性的求取 某主汽温对象不同负荷下导前区和惰性区对象动态如下: 导前区: 136324815.02++-S S 惰性区: 1 110507812459017193431265436538806720276 .123456++++++S S S S S S 对于上述特定负荷下主汽温导前区和惰性区对象传递函数, 能够用两点法求上述主汽温对象的传递函数, 传递函数形式为 w(s)= n TS K )1(+,再利用 Matlab 求取阶跃响应曲线, 然后利用两点法确 定对象传递函数。 1.1 导前区 利用MATLAB 搭建对象传递函数模型如图所示:
热工控制系统试卷1 一、名词解释（10分，每题2分） 1、峰值时间—— 2、被控对象—— 3、自平衡率ρ—— 4、稳态偏差—— 5、超调量—— 二、填空题（15分，每空1分） 1、锅炉燃烧过程自动调节的基本任务是 、 、 。 2、自动控制系统按给定值变化规律分类，可分为 调节系统、 调节系统和 调节系统。 3、衡量控制系统控制品质的指标主要有 、 、 。 4、主汽温度控制对象的动态特性特点为 、 、 。 5、给水控制对象的动态特性特点为 、 、 。 三、简答题（20分，每题5分） 1、串级控制系统比单回路控制系统为什么更适合对具有大惯性大迟延的被控对象进行控制？ 2、在主汽温串级调节系统中，惰性区动态特性的特点是什么，对主回路的要求是什么？ 3、在热工控制系统中，为什么不采用纯积分作用的调节器？ 4、锅炉给水控制对象动态特性有什么特点，如何克服“虚假水位”现象？ 四、已知3个二阶系统的闭环极点在复平面上的分布如下图所示，按表格形式比较它们的性能。（6分） 五、某系统的闭环特征方程为()4 3 2 5816200D s s s s s =++++=，判断此闭环系统的稳
定性，并确定特征方程的特征根在复平面上的分布情况。（5分）
六、某系统方框图如下图所示，求其传递函数()() () C s G s R s = 。（10分） 七、某系统的开环传递函数为()() 2 43K G s s s s = ++，绘制系统的根轨迹图，并确定使闭环系统稳定的K 值的范围。 （10 分） 八、某系统的开环零、极点分布如下图，其中-P 为极点，-Z 为零点，试绘制系统的根轨迹图。（4分） 九、某最小相位系统的开环对数幅频特性曲线如下图所示，写出系统的开环传递函数表达式()G s 。 （10分） 十、已知某系统的开环传递函数()() 3 1 151G s s =+，要求使系统的衰减率0.75ψ=（m ＝ 0.221），求比例调节器的比例系数
热工仪表与自动装置安装工艺及技术 一．热控取源部件及敏感元件的安装 1．概述：包括温度、压力、差压、流量等仪表的取样点选择、取样孔开孔、取源部件安装等工作。 2．仪表测点的开孔和插座的安装 2.1测点开孔位置的选择 a测点开孔位置应以设计或制造厂的规定进行。如无规定时，可根据工艺流程 系统图中测点和设备、管道、阀门等的相对位置，依据《电力建设施工及验收规范》（热工仪表及控制装置篇）的规定按下列规则选择： b、测孔应选择在管道的直线段上。测孔应避开阀门、弯头、三通、大小头、挡板、人孔、手孔等对介质流速有影响或会造成泄漏的地方。 c、不宜在焊缝及其边缘上开孔及焊接。 d、取源部件之间的距离应大于管道外径，但不小于200mmo压力和温度在同一地点时，压力测孔必须选择在温度测孔的前面（按介质流动方向而言。下同），以避免因温度计阻挡使流体产生漩涡而影响测压。 e在同一处的压力或温度测孔中，用于自动控制系统的测点应选择在前面。 f、高压（＞6M P a管道的弯头处不允许开凿测孔，测孔距管道弯曲起点不得小于管子的外径，且不得小于100mm。 g、取源部件及敏感元件应安装在便于维护和检修的地方，若在高空处，应有便于维修的设施。 2.2测点开孔：测点开孔，一般在热力设备和管道正式安装前或封闭前进行，禁止在已冲洗完毕的设备和管道上开孔。如必须在已冲洗完毕的管道上开孔时，需证实其内没有介质，并应有防止异物掉入管内的措施。当有异物掉入时，必须设法取
出。测孔开孔后一般应立即焊上插座，否则应采取临时封闭措施，以防止异物掉入。 根据被测介质和参数的不同，在金属壁上开孔可用下述方法： 在压力管道和设备上开孔，应采用机械加工的方法； 风压管道上可用氧乙炔焰切割，但孔口应磨圆锉光。 使用不同的方法开孔时，应按下列步骤进行： 使用氧乙炔焰切割开孔的步骤：用划规按插座内径在选择好的开孔部位上划圆；在圆周线上打一圈冲头印；用氧乙炔焰沿冲头印内边割出测孔（为防止割下的块掉入本体内，可先用火焊条焊在要割下的铁块上，以便于取出割下的铁块）；用扁铲剔去溶渣，用圆锉或半圆锉修正测孔。 使用机械方法（如板钻或电钻）开孔的步骤：用冲头在开孔部位的测孔中心位置上打一冲头印；用与插座相符的钻头进行开孔，开孔时钻头中心线应保持与本体表面垂直；孔刚钻透，即移开钻头，清除孔壁上的铁片；用圆锉或半圆锉修去测孔四周的毛刺。 2.3插座的安装：测温元件插座在安装前，必须核对插座的形式、规格和材质，应与设计相符，丝扣应与测温元件相符。对于材质为合金钢的插座必须进行光谱分析并作记录和标识。 插座安装应遵照焊接与热处理的有关规定及下列要求进行： a插座应有焊接坡口，焊接前应把坡口及测孔的周围用锂或砂布打磨，并清除测孔内边的毛刺。 b、插座的安装步骤为找正、点焊、复查垂直度、施焊。焊接过程中禁止摇动焊 件。 c、合金钢插座点焊后，必须先预热方可施焊。焊接后的焊口必须进行热处理。
热工控制系统课程设计 ----某直流锅炉给水控制系统设计 二○一○年十二月 目录 第一部分多容对象动态特性的求取 (2) 第二部分单回路系统参数整定 (4) 一、广义频率特性法参数整定 (5) 二、临界比例带法确定调节器参数 (6) 三、比例、积分、微分调节器的作用 (9) 第三部分串级控制系统参数整定 (10) 一、主蒸汽温度串级控制系统参数整定 (10) 二、给水串级控制系统参数整定 (13) 三、燃烧控制系统参数整定 (15)
第四部分 某电厂热工系统图分析 ........................................................ 16 参考文献： (19) 第一部分 多容对象动态特性的求取 选取某主汽温对象特定负荷下导前区和惰性区对象动态特性如下： 导前区： 1 40400657 .12++-s s 惰性区： 1 1891542269658718877531306948665277276960851073457948202 .1234567+++++++s s s s s s s 对于上述特定负荷下主汽温导前区和惰性区对象传递函数，可以用两点法求上述主汽温对象的传递
函数，传递函数形式为n Ts K s W )1()(+=，利用Matlab 求取阶跃响应曲线，然后利用两点法确定对象 传递函数。 导前区阶跃响应曲线： 图1-1 由曲线和两点法可得： 657.1=K 637.28,663.0657.14.0)(4.01==?=∞t y 165.61,326.1657.18.0)(8.02==?=∞t y 2092.25.0075.12 121≈=??? ? ??+-=t t t n ，8.2016.22 1≈+≈n t t T 即可根据阶跃响应曲线利用两点法确定其传递函数：2 ) 18.20(657 .1)(+-= s s W 惰性区阶跃响应曲线：
热工安装调试（试题）答案在后面 一、单选题(共137 题) 【 1 】. 线性位移差动变送器（LVDT）的输出是______信号。 A.直流电流 B.交流电压 C.交流电流 D.直流电压 答案：（） 【 2 】. 热电偶的插入深度，至少应为保护套管直径的______。 A.3倍-5倍 B.5倍-7倍 C.8倍-10倍 D.10倍-12倍 答案：（） 【 3 】. 锅炉燃烧对象，是一个______调节对象。 A.单变量 B.二变量 C.多变量 D.三变量 答案：（） 【 4 】. 测量1.2MPa压力，要求测量误差不大于4%，应选用______压力表。 A.准确度1.0级，量程0～6MPa压力表 B.准确度1.5级，量程1～4MPa压力表 C.准确度1.5级，量程0～2.5MPa压力表 D.准确度2.5级，量程0～2.5MPa压力表 答案：（） 【 5 】. 根据电容性耦合的原理，屏蔽信号传输线的屏蔽体必须接地，否则起不到抗静电干扰的作用。对信号源接地、放大器不接地的系统，信号线屏蔽层应选在______。对信号源不接地的系统，信号线屏蔽层应选在______。 A.信号源接地端与零信号基准线短接仪表侧接地 B.放大器侧接地信号源与仪表侧均接地 C.信号源与仪表侧均接地信号源接地端与零信号基准线短接 D.仪表侧接地放大器侧接地 答案：（） 【 6 】. 当压力变送器的安装位置低于取样点的位置时，压变送器的零点应进行______。 A.正迁移 B.负迁移 C.不迁移 D.不确定 答案：（） 【7 】. 小机速关组件中，可以通过调整针形阀来控制______流量，以控制速关阀开启速度。 A.进油 B.回油 C.进油和回油 D.启动油
热工仪表自动化复习题 一.名词解释 1.冶金生产过程自动化的概念。 答：自动化就是在工业生产的设备上配备自动化装置以代替工人的直接劳动，从而使生产在不同程度上 自动地进行。那么，这些用自动化装置来管理和控制生产过程的方法则称为自动化。而用相应的自动化装 置来管理和控制冶金生产过程的则称为冶金自动化。 2.生产过程自动化主要包括哪几方面的内容？ 答：1）自动检测系统2） 自动信号和联锁保护系统3）自动操纵及自动开停车系统4） 自动控制系统 3.自动调节系统主要由哪几个环节组成？ 答：㈠自动化装置1测量元件与变送器2自动控制器3执行器㈡被控对象 4.自动调节系统的最大偏差的概念。 答：最大偏差是指在过渡过程中，被控变量偏离给定值的最大数值。在衰减振荡过程中，最大偏差就是 第一个波的峰值。 5.什么是自动调节系统的余差？ 答：当过渡过程终了时，被控变量所达到的新的稳态值与给定值之间的偏差叫做余差，或者说余差就是 过渡过程终了时的残余偏差。 6.测量仪表的理论上的绝对误差和工程上的绝对误差有什么不同? 答：理论上的绝对误差是仪表指示值与被测量的真值的差值;工程上的绝对误差被校表的读数值与标准表 的读数值的差值.因为真值无法得到 7.测量仪表的相对误差的定义？ 000x x x x y -=?=x ：被校表的读数值，x 0 ：标准表的读数值 8.测量仪表的指示变差的概念。 答：变差是指在外界条件不变的情况下，用同一仪表对被测量在仪表全部测量范围内进行正反行程（即 被测参数逐渐由小到大和逐渐由大到小）测量时，被测量值正行和反行所得到的两条特性曲线之间的最大 偏差。 9.测压仪表主要有哪几类？ 答：1.液柱式压力计2.弹性式压力计3.电气式压力计4.活塞式压力计 10.生产过程检测中，主要的工艺参数是什么？ 答：温度、压力、流量、物位 二.简答题 1.仪表的选型原则，尤其是压力仪表的选择时，其量程范围的确定原则是什么？ %100max ?-?=测量范围下限值 测量范围上限值δ相对百分误差δ
1.电力安全规程中“两票三制”指的是什么 答：“两票”是指：① 操作票；② 工作票。 “三制”是指：① 设备定期巡回检测制；② 交接班制；③ 冗余设备定期切换制。 2?测星过程中，产生误差的因素有哪几种 答案:产生误差的因素有以下4种：① 测量装置误差；② 环境误差； ③方法误差；④人员误差。 3.热工信号报警分为几类 答案:可以分为一般报警、严重报警、机组跳闸报警。 4?简述热电偶的测温原理。 答案:当任意两种不同的导体（或者半导体）构成闭合回路，如果两点处于不同的温度，则回路中就会产生电动势，即产生了热电效应。 这个电动势与两点所处的温度存在一定的函数关系。当固定其中一点温度时，则电动势与另一点温度存在单值函数关系。热电偶就是利用这个原理测温的。 5. PID自动调节器有哪些整定参数 答案:有比例带、积分时间、微分时间3个整定参数。 6.试简述A/D转换器和D/A转换器的作用和应用场合。 答案:A/D转换器能将模拟量转换成数字量，常作为数字电路的输入，D/A转换器能将数字量转换成模拟量，常用作数字电路的输出。 7- DEH控制系统有何主要功能 答案:DEH控制系统主要有以下功能：①自动启动功能；②负荷
自动控制；③手动操作；④超速保护功能；⑤自动紧急停机功能。 8.试说明电压与电位.电压与电动势间的相互关系。 答:(1)电压是表明电场力做功能力大小的物理量；两点间电位 差的大小即为电压。 ⑵电动势是表明电源力做功能力大小的物理量；电动势的方向与电压的方向相反。 9.热电阻的测温原理是什么 答案:热电阻测温度是利用导体或半导体的电阻随温度变化而变化的特性来达到的。 10.汽轮机本体监视一般包扌2；哪些内容 答案:汽轮机本体监视一般包括转速、轴向位移、汽缸热膨胀、胀差、轴偏心、轴承金属温度.推力瓦温度.轴承振动等。 11,汽轮机TSI包拾哪些参数的测量 答案：(1)汽轮机转速。 (2) 汽轮机偏心度。 轴承振动。 (4) 汽轮机高低压缸差胀。 汽轮机轴向位移。 (6) 壳体膨胀。 (7) 键相。 22?炉膛火焰电视监视系统包扌舌哪几部分
热工测量与自动控制重点总结 第一章测量与测量仪表的基本知识 1测量：是人们对客观事物取得数量观念的一种认识过程。人们通过试验和对试验数据的分析计算，求得被测量的值。 2测量方法：是实现被测量与标准量比较的方法，分为直接测量、间接测量和组合测量。 3按被测量在测量过程中的状态不同，有分为静态和动态测量。 4测量系统的测量设备：由传感器、交换器或变送器、传送通道 和显示装置组成。 5测量误差的分类：1）系统误差 2）随机误差 3）粗大误差 6按测量误差产生来源:1）仪表误差或设备误差 ）人为误差 2 3）环境误差 4）方法误差或理论误差 5）装置误差 6）校验误差. 7测量精度：准确度、精密度、精确度。 8仪表的基本性能：一般有测量范围、精度、灵敏度及变差。
9精度：是所得测量值接近真实值的准确程度，以便估计到测量误差的大小。 10仪表的灵敏限是指能够引起测量仪表动作的被测量的最小变化量，故友称为分辨率或仪表死区。 第二章 1产生误差的原因：1）测量方法不正确 2）测量仪表引起误差 3）环境条件引起误差 4）测量的人员水平和观察能力引起的误差。 2函数误差的分配：1）按等作用原则分配误差 2）按可能性调整误差 3）验算调整后的总误差。 第三章温度测量 1温标：是温度数值化的标尺。他规定了温度的读数起点和测量 温度的基本单位。
2热电偶产生的热电势由接触电势和温差电势组成。 3热电偶产生热电势的条件是：1）两热电极材料相异 2 ）两接点温度相异. 4热电偶的基本定律：1 ）均质导体定律 2）中间导体定律 3）中间温度定律。 5补偿电桥法：是采用不平衡电桥产生的电势来补偿电偶因冷端温度变化而引起的热电势的变化值。 6电阻温度计的传感器是热电阻，热电阻分为金属热电阻和半导体热敏电阻两类。 7热电阻温度计测温度的特点:1）热电阻测温度精度高，测温 2 范围宽，在工业温度测量中， 得到了广泛的应用。 ）电阻温度系数大，电阻率大，化学、物理性能稳定，复现 性好，电阻与温度的关系接 3 近线性以及廉价。 ）当热电阻材料的电阻率大时，热电阻体积可做的小一些， 热容量和热惯性就小，响应快。 8热电偶的校验：通常采用比较法和定点法 热电偶的检定:是对热电偶的热电势与温度的已知关系进行检

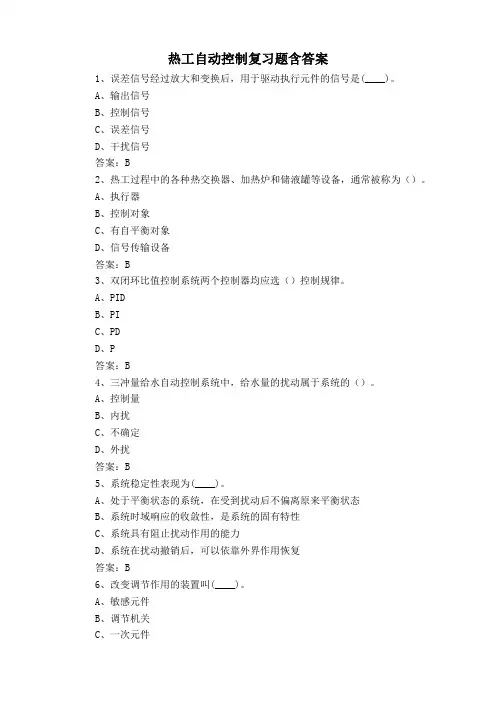

热工自动控制B-总复习2016
在电站生产领域，自动化（自动控制）包含的内容有哪些？ 数据采集与管理；回路控制；顺序控制及联锁保护。 电站自动化的发展经历了几个阶段，各阶段的特点是什么？ 人工操作：劳动密集型；关键生产环节自动化：仪表密集型；机、炉、电整体自动化：信息密集型；企业级综合自动化：知识密集型； 比较开环控制系统和闭环控制系统优缺点。 开环：不设置测量变送装置，被控制量的测量值与给定值不再进行比较，克服扰动能力差，结构简单，成本低廉；闭环：将被控制量的测量值与给定值进行比较，自动修正被控制量出现的偏差，控制精度高，配备测量变送装置，克服扰动能力强； 定性判断自动控制系统性能的指标有哪些？它们之间的关系是什么？ 指标：稳定性、准确性、快速性。关系：同一控制系统，这三个方面相互制约，如果提高系统快速性，往往会引起系统的震荡，动态偏差增大，改善了稳定性，过渡过程又相对缓慢。 定性描述下面4 条曲线的性能特点，给出其衰减率的取值范围。 粉：等幅震荡过程，ψ=0；绿：衰减震荡过程，0<ψ<1；红：衰减震荡过程，0<ψ<1；蓝：不震荡过程，ψ=1； 在热工控制系统中，影响对象动态特性的特征参数主要有哪三个？容量系数，阻力系数，传递迟延 纯迟延与容积迟延在表现形式上有什么差别，容积迟延通常出现在什么类型的热工对象上？ 容积迟延：前置水箱的惯性使得主水箱的水位变化在时间上落后于扰动量。纯迟延：被调量变化的时刻，落后于扰动发生的时刻的现象。纯延迟是传输过程中因传输距离的存在而产生的，容积迟延因水箱惯性存在的有自平衡能力的双容对象 建立热工对象数学模型的方法有哪些？ 机理建模：根据对象或生产过程遵循的物理或化学规律，列写物质平衡、能量平衡、动量平衡及反映流体流动、传热等运动方程，从中获得数学模型。实验建模：根据过程的输入和输出实测数据进行数学处理后得到模型 了解由阶跃响应曲线求取被控对象数学模型的方法、步骤及注意事项，能对切线法、两点法做简单的区分。 注意事项：1实验前系统处于需要的稳定工况，留出变化裕量；2扰动量大小适当，既克服干扰又不影响运行；3采样间隔足够小，真实记录相应曲线的变化；4实验在主要工况下进行，每一工况重复几次试验；5进行正反两个方向的试验，减小非线性误差的影响。方法：有自平衡无延迟一阶对象：切线发和0.632法；有自平衡有延迟一阶对象：切线发和两点法；有自平衡高阶对象：切线发和两点法；无自平衡对象：一阶近似法和高阶近
热工仪表中的自动化控制及其应用 摘要：热工仪表与自动化仪表的主要功用是第一时间为相关工作人员提供准确 数据，以便确保相关工作的顺利开展。因此，在日常检修工作中，应及时发现热 工仪表与自动化仪表损坏问题，有效掌握检修方法，减少数据误差，为相关工作 提供可靠、科学、准确的数据依靠。基于此，以下对热工仪表中的自动化控制及 其应用进行了探讨，以供参考。 关键词：热工仪表；自动化控制；应用 引言 随着科学技术的不断发展和进步，尤其是在热工仪表自动化技术中的应用，促使热工仪 表的功能和安全性得到提升。合理利用热工仪表自动化技术，可以促进企业的长久健康发展。热工仪表是促进正常生产运行的关键组成部分，将电缆线路和仪表仪器连接起来形成回路， 能够对热工系统中的设备运行状态进行监测，还能及时根据监测数据进行反馈调节，从而保 障设备的正常运作，提高安全性和可靠性。 1热工仪表自动化技术应用的意义 热工仪表自动化技术的应用，能够实现生产过程的整体管控和远程操作，不仅提高了设 备的操作性能，又因为热工仪表自动化技术，是将整个生产过程看作一个整体进行管理和控制，增强了生产过程的透明度，一旦出现故障和问题时，热工仪表自动化系统会进行准确的 报告，降低了工作人员的管理难度，也提高了安全性，并且热工仪表自动化系统还能够实现 信息共享和数据处理，相较于传统的人力控制，热工仪表自动化系统不仅提高了数据的准确 程度，也大大解放了人力，提升了企业的效益。另外，随着我国智能化水平越来越高，将自 动化技术引入热工仪表工作中，不仅适应了现代社会的发展需要，也不断创新了我国软件的 应用范围和渠道。 2制药厂中热工仪表自动化控制技术概述 制药厂中的热工仪表具体指制药设备生产时应用到的仪器设备，包含压力仪表、温度仪表、密度仪表、流量仪表以及液位仪表。热工仪表自动化控制技术就是利用计算机系统、热 能工程与智能仪表设备，对生产中的热工参数展开监测，使各项参数逐渐适应制药过程中的 生产变化情况，减轻人工误差，降低工人劳动强度，实现各生产信息的自动化控制与处理。 从热工仪表自动化控制技术组成看，热工仪表由智能仪表、信息技术与计算机技术组成，融 合热能工程理论，以热能电力参数的监测和管控为目的，以便积极响应各类故障问题。分析 该技术的应用优势，主要体现如下：热工仪表自动化技术更详尽，技术应用时涉及到网络技术、自动控制技术以及信息技术等高新技术，为热工仪表的自动化运行带来安全性和可靠性 保障；热工仪表自动化设备更加智能，可以对热工仪表展开智能化监控，提升制药厂内各项 设备运行的合规性，为制药厂提供稳定符合GMP要求的生产环境。 3热工仪表自动化技术应用的注意事项 因为热工仪表自动化控制系统的应用，对于企业生产起到重要作用。不仅能够促进企业 设备的可靠性，还能够提升设备的利用率。所以，在应用热工仪表自动化技术时，要确保整 个应用环境处于稳定良好的状态。尤其是对于温度的控制，要处于一个适宜且稳定的情况， 避免因为应用环境内温度过高，导致热工仪表自动化系统内的性能遭到破坏；避免温度过低，仪表和管路出现水汽凝结的现象。热工仪表自动化系统应用的过程中，工作人员要对系统进 行定期的检测，管理和维护，当出现设备破损和手动调试后数值仍旧不准确的情况时，要进
热工控制系统故障专项 应急预案 1总则 1.1编制目的：为防止热工控制系统故障导致事故扩大，避免由于热工控制系统故障导致设备损坏事件的发生，特制定本预案。 1.2编制依据：本应急预案依据《火力发电厂设计技术规程》、《火力发电厂热工控制系统运行检修导则》、《火力发电厂热工仪表及控制装置技术监督规定》、《枣庄市建阳热电有限公司公司重大突发事件应急预案》等结合《防止电力生产重大事故的二十五项重点要求》编写。 1.3热工控制系统故障：指热工控制系统硬件、软件以及系统出现故障导致锅炉、汽轮发电机组本体设备、辅助设备、其他相关系统及设备的控制故障，造成设备被迫停止运行，对机组安全运行及设备健康状况构成严重威胁的事件。 1.4适用范围：本应急预案适用于枣庄市建阳热电有限公司热工控制系统故障事件的应对工作。 1.5热工控制系统现况：枣庄市建阳热电有限公司#1、#2炉、1 #机DCS系统为XDPS分散控制系统。DCS系统的控制范围覆盖模拟量控制系统MCS、顺序控制系统SCS、燃烧器管理系统BMS、数据采集
系统DAS、汽轮机控制系统DEH、给泵汽轮机控制系统MEH和电气控制系统ECS。控制室里，采用CRT控制并辅以大屏幕显示。 2事故类型和危害程度分析 2.1分散控制系统操作员站和过程控制单元等故障，导致控制信号消失或被控对象失去控制； 2.2分散控制系统网络或模件总线通信故障，导致信息传输中断或坏质量； 2.3热工控制系统软件存在缺陷、错误，导致控制系统发出错误指令； 2.4热工控制系统电源故障，导致控制系统停止工作； 2.5汽机控制系统（DEH）或给水泵汽机控制系统（MEH）故障，导致汽机或给水泵汽机不能正常控制和运行。 3应急处置基本原则 3.1当分散控制系统局部故障，重要的局部区域信号异常、部分主重要运行参数失去控制或其显示不能真实反映实际工况时，由值长按照规程，通过运行方式的调整、现场监视和操作等可以利用的一切手段，尽可能使机组运行稳定、设备处于安全状态。当部分操作员站（OIS）出现故障时，应由可用操作员站继续承担机组监控任务（此时应尽量减少操作），同时迅速排除故障。 3.2当全部操作员站出现故障时（所有OIS"黑屏"或"死机"），若主要后备硬手操及监视仪表可用且暂时能够维持机组现况，则转用后备操作方式运行，同时排除故障并恢复操作员站运行方式，由值长
第四次试题 一、选择题（单选，每题1分，共计20题） 1 、SCS与MCS的关系是，SCS ---------。 A优先级别高于自动调节控制，只有顺控过程结束．调节系统才能恢复对设备的控制； B优先级别低于自动调节控制，只有调节过程结束，顺控系统才能恢复对设备的控制； c系统与自动调节系统是两个互不关联的独立控制系统； D系统接受自动调节系统控制。 2、安全油压和EH油压正常．也没有ETS动作条件，但挂闸不上。检查AST电磁阀均已通电，该情况说明至少有——AST电磁阀异常。 A一只；B两只；C三只；D四只。 3、DEH调节系统四种运行方式是：①操作员自动、②汽轮机自启动ATC，③二级手动(或称遥控自动)、④一级手动(或称手动)。从高级到低级其切换顺序是-----。 A①一②一④一③B②一①一④一③；C②一①一③一④；D①一②一③一④。 4 、下列选型中，不包含在DEH负荷控制的反馈回路是---------。 A汽轮机功率校正回路；B发电机功率校正回路； C频率校正回路；D调节级压力校正回路。 5 、热工测点安装位置构选择要遵循一定的原则，取源部件之间距离应大于管道外径，但不小于---------mm。 A 200； B 100； C 250； D 150 6、一次门的严密性试验，应该用-----倍的工作压力进行水压试验，--------MIN内无渗漏。 A 1，3； B 1.25，5； C 1.5,5 D 2，10。 7、不同直径的管于对口焊接，其内径差不宜超过-------mm否则．应采用变径管。 A 0.5； B 1； C 2； D 3。 8、汽轮机轴承润滑油压力低联锁保护压力开关的取样点，应在——。 A润滑油母管的始端；B润滑袖母管的中间； C注油器出口；D润滑油母管的末端。 9、在锯弓上安装锯条时，锯条的齿面向----------- A锯弓工作时的前进方向安装；B锯弓工作时的后退方向安装； c实际需要窭装; D无所谓。 10、在安装顶棚壁温测点时，测点的安装高度为顶棚上------mm左右，且上下-------mm的地方不能有焊缝； A 300，100； B 300, 50; C 250．100； D 350．150。 11、同一段管道上开孔取源，按介质流动方向，从前列后的正确次序是----------。 A压力测点、温度测点、流量测点B流量测点、压力测点、温度测点 C温度测点、流量测点、压力测点；D压力测点、流量测点、温度测点。 12、同一段管道上开孔取源，接介质流动方向，从前列后的正确次序是----------。 A 连锁测点、自动测点、保护侧点、DAS测点； B DAS测点、自动测点，保护测点、连锁测点； C 自动测点、保护测点、连锁涮点、DAS测点； D 保护测点、连锁测点、囟动测点、DAS测点。 13 、对目前在线运行的分散控制系统，绝大多数要求保证DAS信号输人端一点接地，以有 效避免信号传输过程中的-----------信号。 A静电干扰；B电磁干扰；c共模干扰；D串模干扰。 14、振动传感器分接触式和非接触式两种，----------传感器是非接触式传感器。 A、电涡流式； B、磁电式 C、压电式 D、A、B、C选项都正确 15 、当压力变送器的安装位置低于取样点的位置时，压力变送器的零点应进行---------。

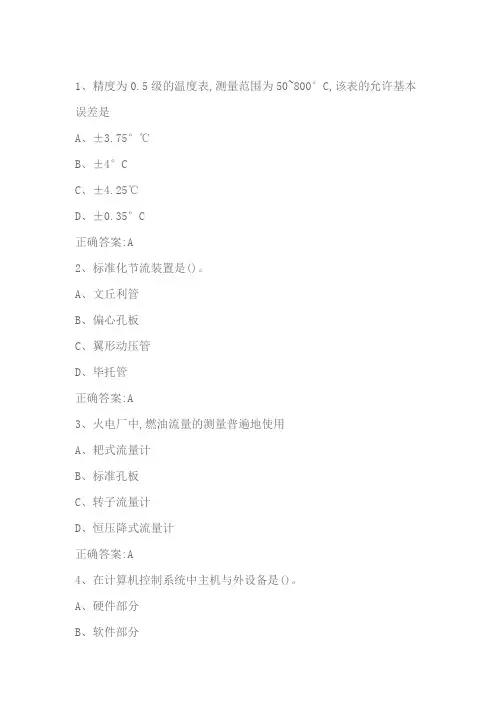

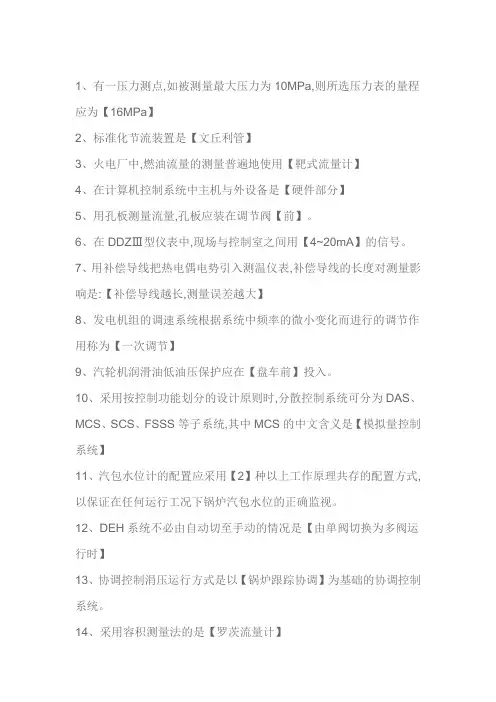

热工自动控制试题
1、实际应用中，调节器的参数整定方法有（临界比例带法、响应曲线法，经验法、衰减法）等4种。 2、在锅炉跟随的控制方式中，功率指令送到（汽轮机功率）调节器，以改变调节阀门开度，使机组尽快适应电网的负荷要求。 3、1151系列变送器进行正负迁移时对量程上限的影响（没有影响） 4、在燃煤锅炉中，由于进入炉膛的燃烧量很难准确测量，所以一般选用（热量）信号间接表示进炉膛的燃料量。 5、单元机组在启动过程中或机组承担变动负荷时，可采用（锅炉跟随）的负荷调节方式。 6、判断控制算法是否完善中，要看电源故障消除和系统恢复后，控制器的输出值有无（输出跟踪和抗积分饱和）等措施。 7、就地式水位计测量出的水位比汽包实际水位要（低） 8、DEH调节系统与自动同期装置连接可实现（自动并网）。 9、对于DCS软件闭环控制的气动调节执行机构，下列哪些方法不改变其行程特性（在允许范围内调节其供气压力）。 10、各种DCS系统其核心结构可归纳为“三点一线”结构，其中一线指计算机网络，三点分别指（现场控制站、操作员站、工程师站） 11、KMM调节器在异常工况有（连锁手动方式和后备方式）两种工作方式。 12、动态偏差是指调节过程中（被调量与给定值）之间的最大偏差 13、当 ＜0时，系统（不稳定）。衰减率 ＜0发散振荡， ＝0等幅振荡， >0稳定，通常 ＝0.75～0.9 14、调节对象在动态特性测试中，应用最多的一种典型输入信号是（阶跃函数）。 15、锅炉主蒸汽压力调节系统的作用是通过调节燃料量，使锅炉蒸汽量与（汽机耗汽量）相适应，以维持汽压的恒定。 16、热工调节过程中常用来表示动态特性的表示方法有三种其中（微分方程法，）是最原始，最基本的方法。 17、分散控制系统是（微型处理机、工业控制机、数据通信系统、CRT显示器，过程通道）。 18、深度反馈原理在调节仪表中得到了广泛应用，即调节仪表的动态特性仅决定于（反馈环节）。 19、在喷嘴挡板机构中，节流孔的直径比喷嘴直径（小）。 20、在给水自动调节系统中，在给水流量扰动下，汽包水位（不是立即变化，而要延迟一段时间） 21、汽包锅炉水位调节系统投入前应进行的实验有（汽包水位动态特性试验，给水调节阀特性试验，调速给水泵特性试验）。 22、INFI－90系统对电源质量有较高要求，其电压变化不超过额定电压的（±10％）。 23、滑压运行时滑主蒸汽质量流量、压力与机组功率成（正比例）变化。 24、锅炉燃烧自动调节的任务是（维持汽压恒定、保证燃烧过程的经济性，调节引风量，保证炉膛负压，） 25、霍尔压力变送器是利用霍尔效应把压力作用下的弹性元件位移信号转换成（电动势）信号，来反应压力的变化。 26、振弦式压力变送器通过测量钢弦的（谐振频率）来测量压力的变化。 27、锅炉负荷增加时，辐射过热器出口的蒸汽温度（降低） 28、锅炉负荷增加时，对流过热器出口的蒸汽温度（升高） 29、在串级汽温调节系统中，副调节器可选用（P或PD）动作规律，以使内回路有较高的工作频率。 30、汽包水位调节对象属于（无自平衡能力多容）对象。 23、检测信号波动，必然会引起变送器输出波动，消除检测信号波动的常见方法是采用（阻尼器） 24、为避免在“虚假水位”作用下调节器产生误动作，在给水控制系统中引入（蒸汽流量）信号作为补偿信号。 25、协调控制方式是为蓄热量小的大型单元机组的（自动控制）而设计的。 26、机组采用旁路启动时，在启动的初始阶段，ＤＥＨ系统采用（高压调节阀门或中压调节阀门）控制方式。 判断： 27、汽动给水泵在机组启动时即可投入运行（×） 28、发电厂热工调节过程多采用衰减振荡的调节过程。（√） 29、对于汽包锅炉给水调节系统，进行调节系统实验时，水位定值扰动量为10mm（×） 30、在蒸汽流量扰动下，给水调节对象出现水击现象（×） 31、单元机组协调控制系统中，为加快锅炉侧的负荷响应速度，可采用前馈信号（√） 32、运行中的调节系统应做定期试验（√） 33、多容对象在比例调节器的作用下，其调节过程为非周期的（×）。
（注意：保持清洁，设计结束后装订在设计说明书正文的第1页） 《热工过程自动控制》课程设计任务书 专业方向：热能与动力工程 班级： 学生姓名： 指导教师： 周数：1 学分：1 一、设计题目 600MW单元机组直流锅炉给水控制系统的组态设计 二、原始资料 1. 控制对象 600MW超临界机组直流锅炉给水控制系统采用两台分别带50%负荷的汽动给水泵作为正常负荷下的供水，设置一台可带50%负荷的电动给水泵，作为启动及带低负荷或两台汽动泵中有一台故障时作备用泵使用。 2. 控制要求 直流锅炉必须使燃烧率和给水量随时保持适当的比例。 （1）给水流量控制回路仅当锅炉运行在纯直流工况下，才能对锅炉出口的主蒸汽温度起到粗调的作用。为保证锅炉本身的安全运行，要求任何工况下省煤器入口给水流量不低于35%MCR； （2）给水泵串级控制回路的副调节器根据给水流量偏差输出给水泵控制指令，调节各台泵的转速以满足机组负荷变化的需要； （3）为保证给水泵的运行安全，给水流量调节阀控制回路通过调节给水阀门的开度维持泵出口母管的压力在适当范围内； （4）汽动给水泵再循环阀调节回路需保证通过每台汽泵的流量不低于最小允许流量。 三、设计任务 1、了解大型单元机组控制系统概貌和集散控制系统概貌及其组态原理；
2、了解ABB贝利公司Symphony集散控制设备及其重要功能模块的作用； 3、掌握控制对象（包括工艺流程）及控制任务； 4、根据控制系统原理进行相应集散控制系统的组态设计； 给水控制系统包括三个部分：（1）给水流量指令形成回路（2）汽动给水泵转速控制回路（3）给水流量调节阀控制回路，可任选其中两部分做组态设计。 5、对所设计的部分进行组态分析。 四、建议时间安排 课程设计时间安排 序号内容时间 1 收集资料，学习相关理论知识1天 2.5天 2 进行集散控制系统的组态设计 并绘制组态图 3 整理报告1天 4 答辩0.5天 5 合计5天 五、成果要求 1、课程设计报告 （1）字数约5000左右，统一用A4纸手工书写，字迹工整。 （2）主要内容及装订顺序：封面、扉页、成绩考核表、课程设计任务书、目录、正文、参考文献、设计体会及附录。 （3）正文部分应该包括以下几项内容：大型单元机组控制系统概述、集散控制系统概述及其组态原理、Symphony集散控制设备简介及重要功能模块的作用、系统控制对象（包括工艺流程）及控制任务、所选定部分的组态设计和组态分析。（4）设计报告严禁抄袭，即使是同一小组也不允许雷同，否则按不及格论。 2、图纸要求：图纸要求手绘，以附录的形式放在报告最后。 六、成绩评定 设计成果主要由设计报告体现，成绩评定等级为优、良、中、及格、不及格五级制。设计成绩根据以下四个方面综合确定：（1）设计报告（40%）（2）设计期间表现（20%）（3）设计答辩（40%）。
热工控制系统重点 1.反馈、前馈、复合控制系统的图形、特点。 例题：例题：反馈控制系统的特点是( A 基于偏差、消除偏差，调节及时果的准确性 )。 B 调节不及时，无法保证结 D、调节 C 基于偏差、消除偏差，调节不及时及时，无法保证结果的准确性 2.自动调节系统性能指标及它们之间的关系。 例题：评价一个自动调节系统调节过程好坏的性能指标是（ A 峰值时间、衰减率、上升时间）。 B 静态偏差、动态偏差、稳定 D 上升时性 C 静态偏差、动态偏差、衰减率、控制过程时间间、超调量、衰减率 3.环节连接方式，方框图等效变换（必考），传递函数定义 4.热工对象的分类，利用阶跃响应曲线法求取对象高阶传递函数。 5.P、I、D调节的规律。四种调节器的参数变化对调节品质的影响（选择、判断） 例题：单回路控制系统中 PI 控制作用下，如下所示哪组参数可使稳定性增强（） B、δ增大，Ti 增大 C、δ减小，Ti 增A、δ增大，Ti 减小大 D、减小，减小 6.二阶系统标准方程及符号意义。阻尼系数范围，会求取时域性能指标。 7.劳斯判据在判定系统稳定性中的应用。 8.单回路控制系统三种整定方法及其区别，开环试验与闭环试验的区别。 9.什么是串级系统，主、副调各有何种任务。 例题：串级控制系统比单回路控制系统控制性能好的原因之一在于副回路的加入改善了调节对象的动态特性。（） 10.串级系统及导前微分系统的参数整定（大题）（两种出题方式：（1）给出阶跃响应曲线（或对象高阶传递函数）（2）给出减温器与总对象的特征参数 Tc、τ） 11.串级过热汽温控制系统采用喷水减温而非烟气侧调节或蒸汽量D 进行调节的原因。 12.再热汽温控制系统的控制策略，不采用喷水减温作为主控方案的原因。 13.水位的组成，三扰动、三冲量，虚假水位图形及原因，何种扰动对水位影响最大。三冲量应分别采用何种控制方案。前馈控制方案对系统稳定性有无促进作用。
