阀门的种类及原理

阀的种类及工作原理阀门是一种控制液体、气体或其他流体的流动的设备。

它们在工业和民用场所广泛应用，包括水处理、石油和天然气生产、化工、航空、汽车、医疗和家庭用途。

本文将介绍几种不同类型的阀门及其工作原理。

1.截止阀截止阀是用来关闭或限制流体流动的阀门。

它们通常由一个圆形盘状阀芯组成，可以通过阀杆旋转或推进来控制液体或气体流量。

截止阀分为手动、电动、液动和气动等类型。

当阀杆被转动或拉动时，阀芯会阻止液体或气体的流动，从而起到关闭的作用。

截止阀多应用于高压系统中，以限制流体流速，以避免压力过大引发危险。

2.安全阀安全阀是一种用于保护压力容器或管道免于过压的阀门。

当容器或管道中的压力超过设定值时，阀门会自动触发，释放部分压缩气体或液体以减轻压力。

安全阀的工作原理是基于这样的原理：当压力超过设定值时，阀门会弹开，释放部分压力。

安全阀有不同的类型，如顶置、侧置和倒置式，通常用于蒸汽锅炉、气体压缩机、蒸馏塔、化工容器等设备上。

阀芯的高度决定了安全阀的压力范围。

3.调节阀调节阀是一种控制流体流动的阀门。

它们可以控制液体或气体的流动速度，以实现精确的流量控制。

调节阀分为常开式和常闭式两种形式。

常开式调节阀为需控制的系统提供了一个开口，只有在控制信号发生时才会关闭；常闭式调节阀通常是在设定阀门的基本流量开度时关闭。

调节阀通常由两个阀芯构成，一个是阻挡阀芯，用于控制流速，另一个是关闭阀芯。

调节阀多用于化工等领域中的误差控制和恒定流量控制。

4.导流阀导流阀主要用于对流体流动方向的控制。

它们通过把流体从一个管道或设备分流到另一个管道或设备中来改变流动方向。

导流阀可以在单向流动模式下操作，也可以在双向流动模式下操作。

导流阀主要分为手动、电动和液动等类型。

导流阀通常具有多个出口和进口，调节流体流量和方向的多个开关装置，能够根据需要灵活地改变气体或液体的流动方向，用于航空和汽车领域的风向控制。

综上所述，阀门的种类繁多，每一种阀门都有其特定的功能和工作原理，有时不同种类的阀门还可以结合使用来达到更加精确的流体控制效果。

阀门种类和原理阀门是一种控制流体介质（包括气体、液体、蒸汽等）流动的装置，根据工作原理和结构形式的不同，可以分为多种类型的阀门。

以下是常见的几种阀门和它们的工作原理：1. 截止阀：截止阀是最常见的阀门类型之一，用于控制介质流动的开关装置。

它的工作原理是通过阀盘与阀座的密封来控制流体的通断。

当阀门开启时，阀盘离开阀座，介质可以流过阀门；当阀门关闭时，阀盘与阀座紧密贴合，阻止介质流动。

2. 调节阀：调节阀用于控制介质流量、压力和温度等参数的阀门。

它通过改变阀芯或阀板的位置，调整阀门开口的大小，从而控制介质的流速和压力。

调节阀可以根据工作原理的不同分为直通调节阀、节流调节阀和压力调节阀等类型。

3. 安全阀：安全阀用于保护设备或管道系统不超过允许的最大压力限制。

当系统内压力超过设定值时，安全阀会自动打开，将多余压力释放，以防止系统发生爆炸或损坏。

安全阀通常采用弹簧和活塞结构，当压力达到设定值时，活塞会受到压力作用而突然打开。

4. 膨胀阀：膨胀阀主要用于控制制冷系统中的制冷剂流量和压力，以调节制冷剂的温度和压力，从而实现冷却或制热的作用。

膨胀阀的工作原理通常是通过调节阀芯或阀板的位置，改变阀门开口的大小，从而控制制冷剂的流量和压力。

5. 电磁阀：电磁阀是利用电磁力将阀门开启或关闭的装置。

它通过电磁线圈产生的磁场来吸引或释放阀门上的阀芯，从而控制介质的通断。

电磁阀广泛应用于自动化控制系统中，常见的应用场景包括空调系统、水处理系统、工业生产线等。

这些是常见的阀门类型及其工作原理。

不同类型的阀门在工业和生活中都有广泛的应用，能够实现对流体介质的精确控制和调节。

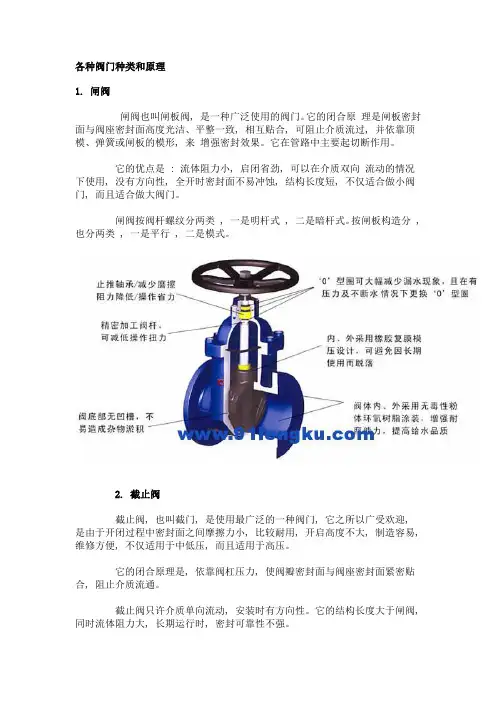

各种阀门种类和原理1. 闸阀闸阀也叫闸板阀, 是一种广泛使用的阀门。

它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。

它在管路中主要起切断作用。

它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。

闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。

按闸板构造分 , 也分两类 , 一是平行 , 二是模式。

2. 截止阀截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。

它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。

截止阀只许介质单向流动, 安装时有方向性。

它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。

截止阀分为三类 : 直通式、直角式及直流式斜截止阀。

3. 蝶阀蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。

蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。

蝶阀具有轻巧的特点 , 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。

蝶阀, 可以做成很大口径。

能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。

目前, 蝶阀在热水管路得到广泛的使用。

4. 球阀球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。

球阀开关轻便, 体积小, 可以做成很大口径, 密封可靠, 结构简单, 维修方便, 密封面与球面常在闭合状态, 不易被介质冲蚀, 在各行业得到广泛的应用。

球阀分两类, 一是浮动球式, 二是固定球式。

各种阀门种类和原理阀门是工业、建筑和家居中常见的设备，用于控制流体（液体、气体、蒸汽等）的流动或阻止流动。

不同种类的阀门有不同的应用和工作原理。

以下是常见的阀门种类及其原理：1. 闸阀（Gate Valve）：闸阀是一种关闭装置，由阀体内的闸板控制流体的流量。

闸板收到流体的压力作用力，使其与阀座紧密贴合，从而阻止流体的流动。

当闸板完全抬起时，流体可以自由通过。

闸阀通常用于需要全开或全关的应用，如输送流体的管道。

2. 截止阀（Globe Valve）：截止阀通过移动阀杆上的活塞来控制流体的流动。

当活塞从阀座升起时，流体可以通过阀门。

活塞下降时，流体的流动被阻断。

截止阀具有较好的流量调节能力，适用于需要调节流体流量的应用。

3. 蝶阀（Butterfly Valve）：蝶阀由一个旋转的圆盘控制流体的流动。

当圆盘与管道对齐时，流体可以通过；当圆盘与管道相垂直时，流体的流动被阻断。

蝶阀具有较小的体积和重量，通常用于需要快速关闭或调节流量的应用。

4. 球阀（Ball Valve）：球阀使用球体控制流体的流动。

球体有一个孔，当孔与管道对齐时，流体可以通过；当球体旋转时将孔与管道分离，流体的流动被阻断。

球阀具有快速的开关时间和较小的流阻，适用于需要频繁操作的应用。

5. 旋塞阀（Plug Valve）：旋塞阀使用一个旋转的插入式塞子来控制流体的流动。

当塞子与阀座对齐时，流体可以通过；当塞子旋转时，流体的流动被阻断。

旋塞阀通常用于需要反复开关的应用。

6. 止回阀（Check Valve）：止回阀用于防止流体在管道中倒流。

止回阀的工作原理基于流体的压力差。

当流体正常流动时，阀门开启；当流体倒流时，阀门关闭。

止回阀通常用于需要保持流体单向流动的应用。

7. 减压阀（Pressure Relief Valve）：减压阀用于控制流体的压力在设定的范围内。

当流体压力超出设定值时，减压阀打开释放部分流体，使压力恢复到设定范围内。
