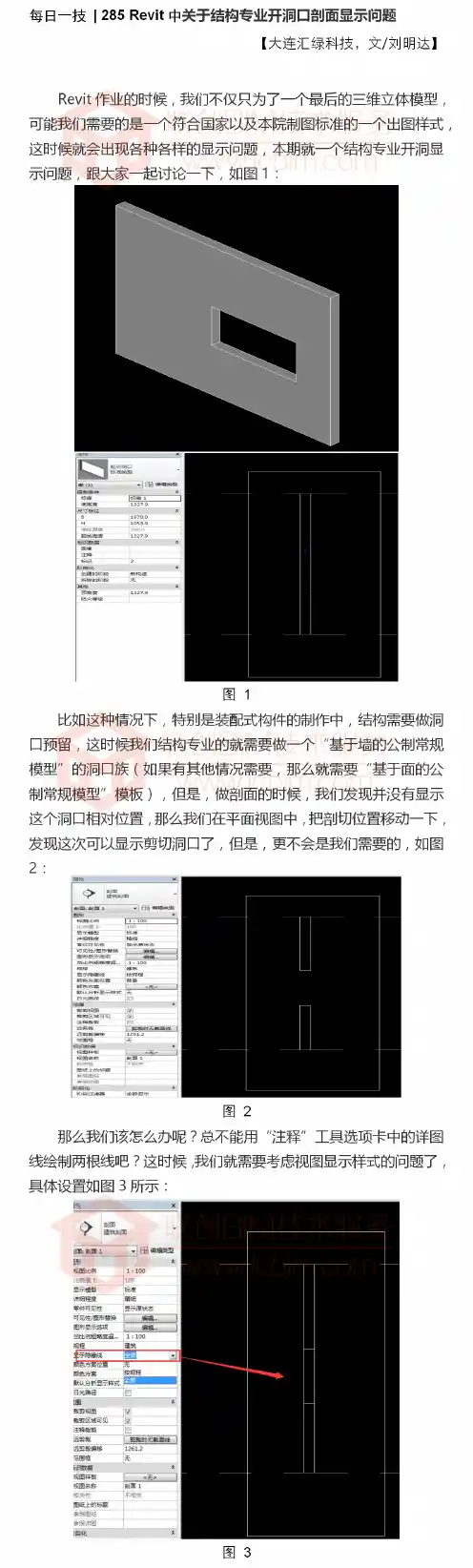

BIM每日一技285 Revit中关于结构专业开洞口剖面显示问题

revit怎样打开剖面框并使用
revit是一款非常专业实用的三维建筑信息模型建模软件，该软件界面简洁大方，给用户提供了建筑设计、MEP和结构工程以及施工的功能，能够通过建立模型，预估可能发生的情况，减少错误和浪费。

我们在使用这款软件查看三维视图的时候，正常情况下只能看到完整的模型，如果我们想要进行模型内部的查看时，就需要用到剖面框工具。

但是有时候我们会发现软件界面上找不到剖面框，所以需要自己手动打开。

那么接下来小编就给大家详细介绍一下revit打开剖面框的具体操作方法，有需要的朋友可以看一看。

方法步骤
1.首先打开软件并在软件中打开一个模型，进入到三维视图中，我们在左侧可以找到“剖面框”选项，点击该选项后面的小方框，使其打钩。

2.勾选剖面框后，就可以看到模型外侧有了一个外框，我们可以移动剖面框来获得不同的模型剖切效果。

3.然后在剖面框的四周可以看到拖动标志，直接按住鼠标拖动剖面框上面的小箭头，即可调整剖面框的大小。

4.在移动剖面框的过程中，模型只会显示剖面框内部的内容，因此可以将鼠标移动到需要剖切的位置来查看模型的内部。

5.剖面框与简单的剖面不同，可以从多个方向移动剖面框，从而对模型的上部或者侧面进行剖切，从而更加透彻的显示内部。

6.如果我们想要查看模型，则可以在界面左侧的属性窗口中取消勾选剖面框，界面上的剖面框就会消失，我们就可以正常查看完整模型。

以上就是小编给大家整理的revit打开刨面框并使用的具体操作方法，方法简单易懂，有需要的朋友可以看一看，希望这篇教程对大家有所帮助。

2023年-2024年BIM工程师之BIM工程师每日一练试卷A卷含答案单选题（共45题）1、下列选项不属于BIM技术在施工进度管理中的应用的是( )。

A.施工过程4D模拟B.建筑施工优化系统应用C.施工全过程云端管理D.工程量动态查询与统计【答案】 D2、下列选项关于BIM的深度应用趋势说法不正确的是()。

A.BIM与物联网集成应用指的是BIM技术承担底层信息感知、采集、传递、监控的功能，而物联网技术则发挥上层信息集成、交互、展示和管理的作用B.BIM与云计算集成应用，基于云计算强大的计算能力，可将BIM应用中计算量大且复杂的工作转移到云端，以提升计算效率C.BIM与智能型全站仪集成应用，是通过对软件、硬件进行整合，将BIM模型带入施工现场，利用模型中的三维空间坐标数据驱动智能型全站仪进行测量D.BIM与GIS集成应用，是通过数据集成、系统集成或应用集成来实现的，可在BIM应用中集成GIS，也可以在GIS应用中集成BIM，或是BIM与GIS深度集成【答案】 A3、设计单位对BIM项目管理的需求不包括()。

A.提高设计质量B.提高设计效率C.施工模拟D.可视化的设计会审【答案】 C4、下列选项关于碰撞检查的顺序说法正确的是( )。

A.首先进行设备内部各专业碰撞检测，然后进行土建碰撞检测，之后进行结构与给排水、暖、电专业碰撞检测等，最后解决各管线之间交叉问题B.首先进行土建碰撞检测，然后进行设备内部各专业碰撞检测，之后进行结构与给排水、暖、电专业碰撞检测等，最后解决各管线之间交叉问题C.首先进行土建碰撞检测，然后进行结构与给排水、暖、电专业碰撞检测等，之后进行设备内部各专业碰撞检测，最后解决各管线之间交叉问题D.首先进行结构与给排水、暖、电专业碰撞检测等，然后进行设备内部各专业碰撞检测，之后进行土建碰撞检测，最后解决各管线之间交叉问题【答案】 B5、关于模型拆分原则表述错误的是()。

A.按照专业拆分，如土建模型、机电模型、幕墙模型B.按照楼号拆分C.按照楼层拆分D.按照房间使用属性拆分【答案】 D6、以下不属于绿色建筑所涵盖四大功能体系之一的是()。

revit剖面的用法
Revit是一款广泛使用的建筑信息建模（BIM）软件，其剖面功能在建筑设计过程中具有重要的作用。

Revit剖面功能可以帮助建筑师更好地理解建筑物的内部结构和空间关系，从而更有效地进行设计和优化。

以下是Revit剖面的一些基本用法和注意事项。

首先，要创建剖面视图，可以在视图选项卡中选择“剖面”工具，然后在需要剖面的位置放置剖面线。

剖面线可以是一个直线段，也可以是一个折线段，具体取决于需要剖面的位置和形状。

放置完剖面线后，Revit会自动生成一个剖面视图，该视图显示了剖面线所切割的部分。

在剖面视图中，可以看到建筑物的内部结构和构件，例如墙、楼板、屋顶等。

如果需要对剖面进行修改或调整，可以进入剖面编辑模式，使用拆分线段工具对剖面进行拆分和重新组合。

这样可以创建更复杂的剖面形状，以满足特定的设计需求。

此外，Revit还提供了快速剖面功能，可以更方便地创建剖面视图。

使用快速剖面功能时，只需选择需要创建剖面区域后，跳转到剖面视图，并对视图进行快速设置即可。

快速剖面功能可以大大提高工作效率，减少重复劳动。

需要注意的是，在使用Revit剖面功能时，要确保剖面视图的详细程度、视觉样式、远剪裁偏移和裁剪范围等设置正确，以便更好地展示建筑物的内部结构和细节。

同时，也要注意剖面视图与其他视图之间的关联和协调，确保设计的一致性和准确性。

总之，Revit剖面功能是一款非常实用的工具，可以帮助建筑师更好地理解和设计建筑物的内部结构和空间关系。

通过熟练掌握Revit剖面功能的基本用法和注意事项，建筑师可以更加高效地进行建筑设计和优化。
