新型集装式机械密封简介

水泵机封的样式有很多种，以下是一些常见的样式：单端面机械密封：单端面机械密封只有一个密封面，通常安装在泵的出口端或入口端。

这种密封结构简单，易于安装和维护，适用于介质温度不高、压力较低的场合。

双端面机械密封：双端面机械密封有两个密封面，通常安装在泵的两个端面之间。

这种密封结构能够承受较高的压力和温度，适用于介质温度较高、压力较大的场合。

集装式机械密封：集装式机械密封是一种整体式的密封结构，通常由多个组件组成，如动环、静环、密封圈等。

这种密封结构能够减少安装和维护的工作量，适用于大型泵和高速泵。

金属波纹管机械密封：金属波纹管机械密封是一种新型的密封结构，由金属波纹管和石墨等材料组成。

这种密封结构能够承受极高的压力和温度，适用于高温、高压、腐蚀性介质等特殊场合。

除了以上常见的样式，还有各种类型的机械密封，如焊接式机械密封、粘结式机械密封等。

不同的样式适用于不同的场合和工况，需要根据实际情况选择合适的机械密封。

机械密封种类介绍总结1.分类按端面形式分为双端面机械密封，单端面机械密封，集装式机械密封。

如下图单端面双端面集装式集装式机械密封装置的预安装设计结构安装简单、易于操作，简化了测量、调整等过程，具有安装简便，互换性强的特点。

避免了设备检修时因机械密封安装造成的密封元件的损坏，降低了维护费用。

2. 用途机械密封通俗地说就是用在机械上的密封。

如千斤顶里用来封油压的油封，用于防止尘土进入的防尘密封，气动工具（如风镐等）中的用于封闭气压的气动密封等都属于机械密封。

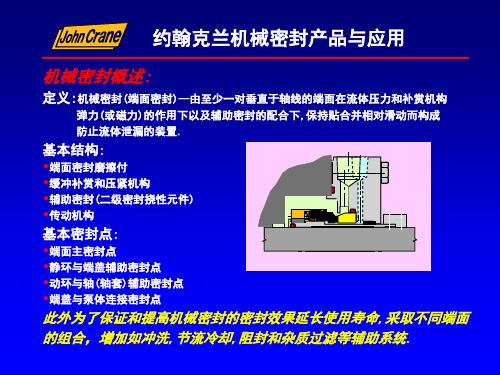

3. 原理机械密封是靠一对或数对垂直于轴作相对滑动的端面在流体压力和补偿机构的弹力（或磁力）作用下保持贴合并配以辅助密封而达到阻漏的轴封装置。

4. 结构主要有以下四类部件。

a.主要密封件：动环和静环。

b.辅助密封件：密封圈。

c.压紧件：弹簧、推环。

d.传动件：弹箕座及键或固定螺。

由1静止环（静环）2旋转环（动环）3弹性元件4弹簧座5紧定螺钉6旋转环辅助密封圈和8静止环辅助密封圈等元件组成，7防转销固定在9压盖上以防止静止环转动。

旋转环和静止环往往还可根据它们是否具有轴向补偿能力而称为补偿环或非补偿还。

泵用机械密封种类繁多，型号各异，但泄漏点主要有五处：（l）轴套与轴间的密封；（2）动环与轴套间的密封；（3）动、静环间密封；（4）对静环与静环座间的密封；（5）密封端盖与泵体间的密封。

一般来说，轴套外伸的轴间、密封端盖与泵体间的泄漏比较容易发现和解决，但需细致观察，特别是当工作介质为液化气体或高压、有毒有害气体时，相对困难些。

其余的泄漏直观上很难辩别和判断，须在长期管理、维修实践的基础上，对泄漏症状进行观察、分析、研判，才能得出正确结论。

一、泄漏原因分析及判断A．安装静试时泄漏。

机械密封安装调试好后，一般要进行静试，观察泄漏量。

如泄漏量较小，多为动环或静环密封圈存在问题；泄漏量较大时，则表明动、静环摩擦副间存在问题。

在初步观察泄漏量、判断泄漏部位的基础上，再手动盘车观察，若泄漏量无明显变化则静、动环密封圈有问题；如盘车时泄漏量有明显变化则可断定是动、静环摩擦副存在问题；如泄漏介质沿轴向喷射，则动环密封圈存在问题居多，泄漏介质向四周喷射或从水冷却孔中漏出，则多为静环密封圈失效。

新型集装式机械密封简介集装式机械密封是把动环、静环、弹簧、辅助密封圈、轴套、压盖静密封垫圈等7个主要零件组合成一起的一个集合体，也可称集装式机封(Cartridge Sea1)．有时也称卡式密封。

集装式机械密封因已组装成一个集合体．因此在机体上安装更加方便，快捷，密封可靠，深受国内外用户的欢迎，是国内今后机械密封发展的方向。

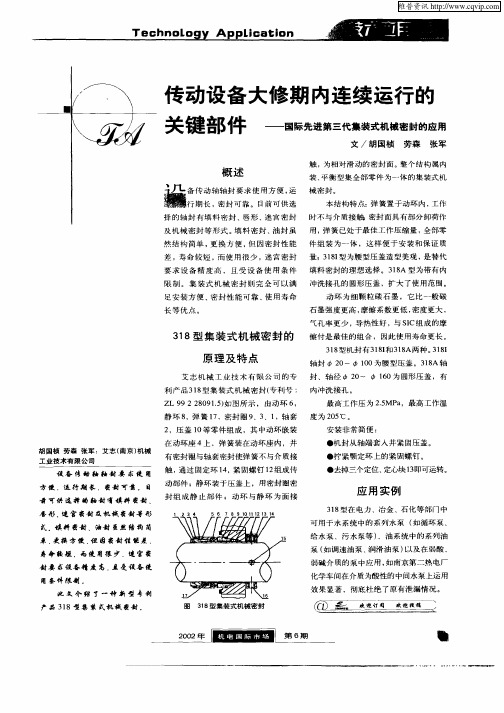

集装式机械密封一般都是平衡型机封，图l所示为JE318型集装式机封，其结构特点是全部零件组合为一体，弹簧不与物料接触，平衡型、内流、定位块可以调节弹簧压缩量。

考虑到当动／静环磨损时可以更容易补偿，设计有动环密封圈。

1、3、12-O型密封圈 2一轴套 4一动环座 5 弹簧 6一密封垫 7一压盖8、17一定位螺钉 9一定位块 1O一动环 11一静环 13一防转销14一同定环l5一传动销 16、17一紧定螺钉轴套和压盖是集装式机封不可缺少的零件，通过它可以把所有机封零件组合在一起。

压盖又可与机体相连。

当物料温度过高过低，需要冲洗时，压盖可以加工成有冲洗孔，以满足工艺需要。

紧定螺钉也是很重要的，是克服动静环摩擦力的主要零件，JE3l8的紧定螺钉头部刻有螺旋槽，可以防止螺钉与轴打滑、松动。

318i为腰形静环压盖．压盖螺栓为2个，可以直接取代。

原用密封盘根密封．且无需改动原设备。

机封需要冲洗时可选用318A带有冲洗孔的压盖，4个压盖螺栓，并符合API的标准要求。

集装式机封由于在密封生产厂清洁的环境下组装、熟练和正确的组合可保证组装质量。

合理的弹簧压缩量和橡胶O形圈的变形量，可以保证密封的可靠性。

加上出厂前进行整体的气密性试验，更加保证了密封的可靠性。

图2为318B带有滚动轴承的集装式机封．轴承的安置可有效地控制轴的径向跳动和窜动．也为机械密封提供了良好的工作环境，使机封平稳可靠运行。

集装式机械密封结构及作用
集装式机械密封是一种新型的密封元件，它原本是被用于各种船舶、车辆和机械装备的。

这种密封元件可以非常有效地对流体中的油脂、燃油和气体进行封闭，并保障运转过程中的安全性。

集装式机械密封主要由活动密封、垫片和支撑元件组成，由此可以看出，它的实现依靠的是活动密封元件。

活动密封是一种重要的機械元件，它被安装在旋轉部件上，防止流体流出。

活动密封以橡胶副和内套作为其主要组成部分，如果作为外法兰的管路上有压力，那么橡胶副就会受到压缩，继而将旋轉部件和内套紧密地固定在一起；反之，当压力消失时，橡胶副就会恢复原形，随着旋轉部件的不断旋轉，也紧密地固定住它们。

因此，活动密封不仅能够外流，还能够防止内部的漏油和抽空。

除了活动密封之外，集装式机械密封还包含有垫片和支撑元件。

垫片的主要作用是传递和分配压力，防止橡胶副的磨损，而支撑元件的作用可以起到固定部件的作用，同时使橡胶副处于正确的位置，同时也具有电磁屏蔽作用。

总而言之，集装式机械密封有三个主要部件，分别是活动密封、垫片和支撑元件。

活动密封的作用是防止流体的外流和内漏，而垫片和支撑元件的作用则是将压力分配到整个密封元件上，保证它们处于正确的位置。

此外，集装式机械密封还具有优越的耐温性，在高温环境下有着优良的密封性能。
