地图分幅编号
- 格式：ppt
- 大小：534.50 KB
- 文档页数：51
下载文档原格式
合集下载
地形图分幅编号
例如：
1:100万图幅行号 1:100万图幅列号
比例尺代码
J 50 D 006 011
图幅列号 图幅行号
练习： ***D006011 ***C002003 ***E018016
20
21
需要注意：1：100万图幅东半球列号加30 1：100万的行号是从下往上编，而大于1：100万地 图的行号是从上往下编。导致行号计算与1：100万有差别。
旧图是１：２０万，新图是１：２５万
上图是我国基本比例尺地图的分幅编号系统。这几
种比例尺的地图都是在1：100万地图的图号后面
增加一个或数个自然序数编号而成。
4
5
6
各种比例尺地图之间的关系 1：50万（经差和纬差各为1：100万地
图的1/2） 表示：J-50-A
1：25万（经差和纬差各为1：100万地 图的1/4） 表示：J-50-[2]
1：5万地形图的编号： 是在1：10万地形图图号的基础上加上自己的代
号而成。 J—50—5—B 1：1万地形图的编号：
是在1：10万地形图图号的基础上加上自己的代 号而成。 J—50—5—（53） 1：2.5万地形图的编号：
是在1：5万地形图图号的基础上加上自己的代 号而成。 J—50—5—B—4 1:5000地形图的编号
是在1：1万地形图图号的基础上加上自己的代 号而成。 J—50—5—（15）—a
9
10
练习… φ=29°49′27″ λ=106°25′30″
11
φ=29°49′27″ λ=106°25′30″
1:100万 [29°49′27″/4°]+1=8 (字符为H) [106°25′30″/6°]+31= 48 该点在1：100万图幅的图号为H-48
1:100万图幅行号 1:100万图幅列号
比例尺代码
J 50 D 006 011
图幅列号 图幅行号
练习： ***D006011 ***C002003 ***E018016
20
21
需要注意：1：100万图幅东半球列号加30 1：100万的行号是从下往上编，而大于1：100万地 图的行号是从上往下编。导致行号计算与1：100万有差别。
旧图是１：２０万，新图是１：２５万
上图是我国基本比例尺地图的分幅编号系统。这几
种比例尺的地图都是在1：100万地图的图号后面
增加一个或数个自然序数编号而成。
4
5
6
各种比例尺地图之间的关系 1：50万（经差和纬差各为1：100万地
图的1/2） 表示：J-50-A
1：25万（经差和纬差各为1：100万地 图的1/4） 表示：J-50-[2]
1：5万地形图的编号： 是在1：10万地形图图号的基础上加上自己的代
号而成。 J—50—5—B 1：1万地形图的编号：
是在1：10万地形图图号的基础上加上自己的代 号而成。 J—50—5—（53） 1：2.5万地形图的编号：
是在1：5万地形图图号的基础上加上自己的代 号而成。 J—50—5—B—4 1:5000地形图的编号
是在1：1万地形图图号的基础上加上自己的代 号而成。 J—50—5—（15）—a
9
10
练习… φ=29°49′27″ λ=106°25′30″
11
φ=29°49′27″ λ=106°25′30″
1:100万 [29°49′27″/4°]+1=8 (字符为H) [106°25′30″/6°]+31= 48 该点在1：100万图幅的图号为H-48
国家地形图的分幅和编号规则
国家地形图的分幅和编号规则Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图。
补充：地图分幅与编号
五、接图表和四 邻图号
• 接图表：每幅地形图的上下左右都有邻接 的图幅，由于地形图经常需要拼接使用， 因此安排一个“#”字型接图表，用来表明 与周围相邻图幅的接合关系。“#”字中央 绘有晕线的部位是本幅地形图，四周其他 八个格注记的是相应位置图幅的图名。
• 四邻图号：在四边外图廓的中央，注记有 同比例尺相邻图幅的编号。也是用来表明 本图幅与四邻图幅的接合关系，以便于查 找和拼接地形图。
(北京116°05′15″E，39°50′10″N)
• 北京所在图幅，J-50 (116°05′15″E，39°50′10″N)
（二）1:50万；1:25万；1:10万地形图分幅编号
• 1：50万：按经差3°纬差2°分幅；每幅1：100万图含4幅 1：50万图；代号A,B,C,D；例J-50-A
六、领属注记和图廓间说明注记
• （一）领属注记 在图名图号下注记的省、市、县等名称，是说 明该图幅内包括的省、市、县领地，（排在前面的为占有图幅面 积大的）若有国界，将我国国名和区域省份注记于前面。
• （二）图廓间说明注记 在内外图廓之间的说明文字，是为方便 用图而加的注记，包括以下内容： • （1）到达地注记 如铁路或公路在出图廓处，注明其通往邻幅图 内考进的重要居民地名称以及里程； • （2）境界线出图廓处分别注明境界两边相应等级行政区名称；大 型居民地、湖泊等地物，分布在本图幅和相邻图幅时，在跨越图 幅的图廓边缘注出其名称，说明其另一部分位于相邻图幅。
• 侧视符号：按地物的侧面形状设计。符号与地物侧视形状 相像。
• 象征符号：有些地物既不宜用正形符号表示又不宜用侧视 符号表示，而用一种象征地物含意的图形表示的。
按地物符号的图形特征分类
2.符号与地物的比例关系分类
第二章3 地图分幅与编号
001 002 003 001 004 行
002
001 001 001 001 002 003 004 005 006 007 008 009 012 024 048 013 025 049
005 006 007
010 011 012 024 048 013 014 096
049 097
2、地形图编号
1、 西图廓经度
南图廓纬度 东图廓经度 北图廓纬度
111°
38° 114° 40°
2、西图廓经度 南图廓纬度 东图廓经度 北图廓纬度
115°30′ 39° 116° 39°20′
5、不同比例尺编号的行列关系换算 （1）较小比例尺地形图的行列代码转换成较大 比例尺地形图的行列代码
西北：
较小比例尺纬差 c大＝ c小－1 （ ）＋ 1 较大比例尺纬差
（北纬）
1:100万图号后的计算公式：
纬度 （ o ) o 4 4 c －【 】 纬差 所求比例尺纬差
经度 （ o ) 6 d 【 】＋1 所求比例尺经差
举例：已知某点位于北纬32°54′，东经 112°48′求该点所在1：25万和1：5万图幅上的 编号。（解析法、图解法）
I49E019020
4、已知图号计算图幅四个角点经纬度
图幅西南图廓点经纬度：
西图廓经度=（b–31）*6°+(d-1)*经差
4 南图廓纬度=（a–1）*4°+( -c)*纬差 纬差
东图廓经度=西图廓经度+经差 北图廓纬度=南图廓纬度+纬差
o
举例：
1、已知图幅图号J49B001002，计算图幅四个角
点经纬度
2、已知图幅图号J49D003004，计算图幅四个角 点经纬度
地图的分幅和编号
地图的分幅和编号对一个确定的制图区域，要将全区绘于一张图→增大图幅，这样就不可能在一张图纸上描绘出来，而要分幅描绘，因此为便于编图、印刷、保管、查询、使用、必须研究地图分幅与编号。
一、地图的分幅1、矩形分幅，一般按纸张和印刷机规格设计（全开、对开、四开、八开等）优点：图幅之间结合紧密，便于拼接使用，保持图面上图形完整。
缺点：整个制图区域只能一次投影完成2．经纬线分幅图廓由经纬线构成，是当前世界各国地形图和小比例尺图的主要形式。
我国基本比例尺地图以经纬线分幅，以1：100万地图为基础，按规定的经差纬差划分图幅，使相邻比例尺地图的数量成简单的倍数关系。
经纬线分幅的优点是每个图幅都有明确的地理概念，适用于很大区域范围的地分幅，缺点，经纬线被描绘成曲线时，图幅拼接不便，有时被改重要物体（如大城市的完整性，随纬度增大，面积缩小，图幅不断变小。
图2-7 北半球100万地形图的分幅和编号二、地图编号我国1：100万国际100万地图即用此法分幅编号1．行列式编号法刊号（横）——行号（纵）相结合，亦有“行号—到号（如 NJ-50）北半球加N 南加S2．自然序数编号法分幅地图从左→右，从上→下，排列编号。
3．行列—自然序数编号法将上二者结合起来如H-49-8三、我国基本比例尺地图分幅与编号见实习教材1151．1：100万地图的分幅编号经差6°纬差4°2．1：50万地形图的分幅编号在1:100万基础纬差φ2°，经差λ3°分为4幅。
3．1：25万地形图的分幅编号在1：50万基础上，纬差1°经差1°30′划分为4幅，即1幅1：100万图，可分为16幅1：25万图，J-50-B[4]注：1985年前为1:20万分幅：在1:100万基础纬差φ40′，经差λ1°分为36幅。
4．1：10万地形图的分幅编号在1：100万图基础上，按纬差20′经差30′分幅即：1幅1：100万图划分为144幅用自然序数法编号J-50-125．1：5万地形图的分幅编号，在1：10万图基础上，按纬差10′，经差15′划分为4幅，以A、B、C、D表示，其图在1：10万图号后加号 J-50-12-B。
第2章 地图的分幅与编号
2.1.1 地图分幅
分幅是指用图廓线分割制图区域，其图廓 线圈定的范围为单独图幅。 两种分幅形式：矩形分幅、经纬线分幅 经纬线分幅用于国家基本比例尺地形图 矩形分幅用于工程建设大比例尺地形图
2.1.1 地图分幅（续）
1.矩形分幅 用矩形的图廓线分割图幅，相邻图幅间的 图廓线都是直线，矩形的大小根据图纸规 格、用户使用方便及编图的需要确定，相 邻图幅以直线划分，据纸张和印刷机的规 格而定。
1891年第五届国际地理学会上提出，逐渐统一 规定后制定。 单幅： 经差6° ，纬差4°；纬度60°以下； 双幅： 经差12°，纬差4°；纬度60°至76°； 四幅： 经差24°，纬差4°；纬度76°至88°； 纬度88°以上合为一幅。 我国处于纬度60度以下，没有合幅。 如北京在1:100万图幅位于东经114°～120°， 北纬36°～40°，编号：J-50。
1：5万地形图的编号： 是在1：10万地形图图号的基础上加上自己的代 号而成。 J—50—5—B 1：1万地形图的编号： 是在1：10万地形图图号的基础上加上自己的代 号而成。 J—50—5—（53） 1：2.5万地形图的编号： 是在1：5万地形图图号的基础上加上自己的代 号而成。 J—50—5—B—4 1:5000地形图的编号 是在1：1万地形图图号的基础上加上自己的代 号而成。 J—50—5—（15）—a
②计算所求比例尺地形图在1:100万比例尺图号后的 行、列编号。
c＝
4
0
d＝[(
ϕ λ
6
− [(
ϕ
4
0
) ÷ ϕ]
0
) ÷ λ] +1
式中：（）——商取余； []——分数取整； c——所求比例尺地形图在1:100万比例尺地形图编 号后的行号； d——所求比例尺地形图在1:100万比例尺地形图 编号后的列号； λ ——某点的经度或图幅西南图廓点的经度； ϕ ——某点的纬度或图幅西南图廓点的纬度； λ——所求比例尺地形图分幅的经差； ϕ——所求比例尺地形图分幅的纬差。
识图用图-地图知识课件
地图知识
添加副标题
汇报人姓名
课目：地图知识 目的：通过授课，掌握地图基本常识。 内容：一、地图的分幅和编号
二、地图的拼贴和折叠 三、方位角的概念及换算 四、卫星航空图（像）片和海图 方法：理论讲解、小结讲评 要求：1.上课要认真听讲； 2.刻苦训练，认真体会。
地图知识
一、地图的分幅和编号
所谓的地图编号就是将地球表面按一定的范 围，有规律的划分成若干块，每一块为一幅图，按 一定的顺序和规律赋予给每一幅图给一个代号。
图，每幅分别以甲乙丙丁表示。
1：10万 图幅编号
10-50-5 10-50-5-乙
1：10万 图幅编号
甲乙丙丁10-50-5-乙-4
1：10万 图幅编号
地图知识
周市 及口镇 沙河县
理县
跃进城
南明镇 云阳县 清水桥
拼贴首先要知道地图间的位置关系，接 图表就是表示这种关系的图标，它分大 接图表和小接图表，常用的是小接图表， 在每张地图的左上角都有这样一幅九格 图。
（三）左右坐标方位角的换算 1.右坐标方位角=左坐标方位角+方向角 αAC=αAB+β 左坐标方位角反之即可
三、方位角的概念及换算
地图知识
地图知识
四、卫星航空图 （像）片和海图
四、卫星航空图 （像）片和海图
(一)观察航空像片的方法
地图知识
1.直接观察
直接观察就是依靠眼睛的视觉能力， 直接观察相片上的目标影像。
二、地图的拼贴与折叠
地图知识
三、方位角的概念及换算
方位角就是从某点 的指北方向线起，依顺时 针方向到目标方向线之间 的水平夹角，根据现地用 图的需要，在地图上定向， 采用了三种不同的起始方 向线，即真子午线，磁北 线，坐标纵线，因此从某 点到同一目标，就有三种 不同意义的方位角。 三、方位角的概念及换算
添加副标题
汇报人姓名
课目：地图知识 目的：通过授课，掌握地图基本常识。 内容：一、地图的分幅和编号
二、地图的拼贴和折叠 三、方位角的概念及换算 四、卫星航空图（像）片和海图 方法：理论讲解、小结讲评 要求：1.上课要认真听讲； 2.刻苦训练，认真体会。
地图知识
一、地图的分幅和编号
所谓的地图编号就是将地球表面按一定的范 围，有规律的划分成若干块，每一块为一幅图，按 一定的顺序和规律赋予给每一幅图给一个代号。
图，每幅分别以甲乙丙丁表示。
1：10万 图幅编号
10-50-5 10-50-5-乙
1：10万 图幅编号
甲乙丙丁10-50-5-乙-4
1：10万 图幅编号
地图知识
周市 及口镇 沙河县
理县
跃进城
南明镇 云阳县 清水桥
拼贴首先要知道地图间的位置关系，接 图表就是表示这种关系的图标，它分大 接图表和小接图表，常用的是小接图表， 在每张地图的左上角都有这样一幅九格 图。
（三）左右坐标方位角的换算 1.右坐标方位角=左坐标方位角+方向角 αAC=αAB+β 左坐标方位角反之即可
三、方位角的概念及换算
地图知识
地图知识
四、卫星航空图 （像）片和海图
四、卫星航空图 （像）片和海图
(一)观察航空像片的方法
地图知识
1.直接观察
直接观察就是依靠眼睛的视觉能力， 直接观察相片上的目标影像。
二、地图的拼贴与折叠
地图知识
三、方位角的概念及换算
方位角就是从某点 的指北方向线起，依顺时 针方向到目标方向线之间 的水平夹角，根据现地用 图的需要，在地图上定向， 采用了三种不同的起始方 向线，即真子午线，磁北 线，坐标纵线，因此从某 点到同一目标，就有三种 不同意义的方位角。 三、方位角的概念及换算
地图分幅编号方法

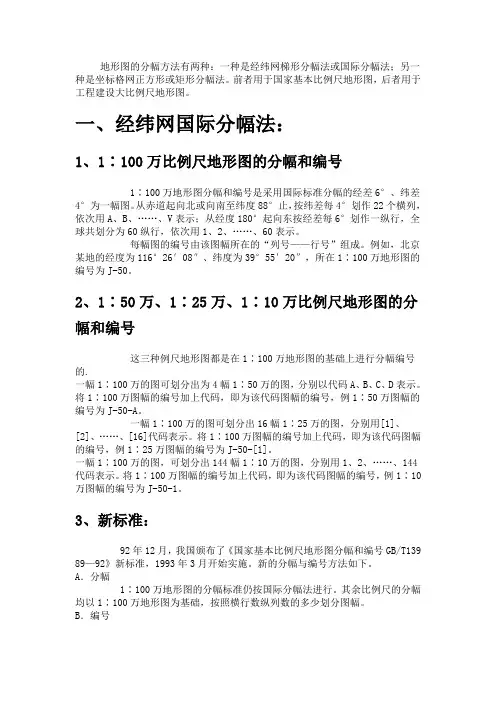

地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。
前者用于国家基本比例尺地形图，后者用于工程建设大比例尺地形图。
一、经纬网国际分幅法：1、1∶100万比例尺地形图的分幅和编号1∶100万地形图分幅和编号是采用国际标准分幅的经差6°、纬差4°为一幅图。
从赤道起向北或向南至纬度88°止，按纬差每4°划作22个横列，依次用A、B、……、V表示；从经度180°起向东按经差每6°划作一纵行，全球共划分为60纵行，依次用1、2、……、60表示。
每幅图的编号由该图幅所在的“列号——行号”组成。
例如，北京某地的经度为116°26′08″、纬度为39°55′20″，所在1∶100万地形图的编号为J-50。
2、1∶50万、1∶25万、1∶10万比例尺地形图的分幅和编号这三种例尺地形图都是在1∶100万地形图的基础上进行分幅编号的.一幅1∶100万的图可划分出为4幅1∶50万的图，分别以代码A、B、C、D表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶50万图幅的编号为J-50-A。
一幅1∶100万的图可划分出16幅1∶25万的图，分别用[1]、[2]、……、[16]代码表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶25万图幅的编号为J-50-[1]。
一幅1∶100万的图，可划分出144幅1∶10万的图，分别用1、2、……、144代码表示。
将1∶100万图幅的编号加上代码，即为该代码图幅的编号，例1∶10万图幅的编号为J-50-1。
3、新标准：92年12月，我国颁布了《国家基本比例尺地形图分幅和编号GB/T139 89—92》新标准，1993年3月开始实施。
新的分幅与编号方法如下。
A．分幅1∶100万地形图的分幅标准仍按国际分幅法进行。
其余比例尺的分幅均以1∶100万地形图为基础，按照横行数纵列数的多少划分图幅。
地图分幅与编号
§2.6 地形图分幅与编号（约55分钟）一、梯形分幅与编号分幅与编号原则:以投影带为基础，依经纬线划分；幅面大小适中，各比例尺图幅幅面大小基本一致；编号简捷明了，规律性强，富于联想；考虑制图编绘系列，不能肢解图幅。
1. 1:100万分幅与编号(国际分幅与编号）（1）分幅方法（2）编号方法纵列号＝带号±30“横行－纵列”，万1001如：J －50 万5.21万51编号+序号：1-4J －50－143－B －2 万11万101编号+序号:(1)-(64) J －50－133－(7)千51万11编号+序号：a-dJ －50－133－(7)－b 万101万1001编号+序号：1-144J －50－12 万51万101编号+序号：A-DJ －50－143－B 作业已知某点地理坐标为31°31′31″N ，131°31′31″E 求1. 该点所处万251地形图编号 H-52-[8]/H52C0020042. 与该图相邻的同级地图编号右H-52-[7] 右上H-52-[3] 上H-52-[4] 左上 H-53-[1] 左 H-53-[5] 左下 H-53-[9]下 H-52-[12] 右下 H-52-[11]H52C002003 H52C001003 H52C001004 H53C001001H53C002001 H52C003001 H52C003004 H52C0030033. 能够完整拼接成该范围的万101地图编号 该点在万101该图的编号是H-52-46，拼接的范围是H-52-33H-52-34H-52-35H-52-45H-52-46H-52-47H-52-57H-52-58H-52-59H52D003009 H52D003010 H52D003011 H52D004009H52D004010 H52D004011 H52D005009 H52D005010H52D0050114. 原新两种编号方法都做。
图幅编号计算方法
图幅编号计算方法图幅编号是地图制图中非常重要的一环，它能够帮助我们准确地定位和识别地图上的各个区域，为地图的使用提供了方便。
在地图制图中，图幅编号的计算方法是非常重要的，下面我们将详细介绍图幅编号的计算方法。
首先，图幅编号是根据地图的分幅情况而确定的。
一般来说，地图都是按照一定的比例尺进行分幅的，每个分幅都有一个唯一的编号。
在计算图幅编号时，我们需要先确定地图的比例尺和分幅情况，然后按照一定的规则进行计算。
其次，图幅编号的计算方法通常是根据地图的经纬度坐标来确定的。
我们可以根据地图上的经纬度坐标和比例尺来计算出每个图幅的编号。
一般来说，地图上的经纬度坐标是以度、分、秒的形式表示的，我们可以根据这些坐标来确定每个图幅的编号。
另外，图幅编号的计算方法还与地图的投影方式有关。
在地图制图中，常用的投影方式有墨卡托投影、等角投影、等距投影等。
不同的投影方式会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的投影方式。
此外，图幅编号的计算方法还需要考虑地图的分幅方式。
地图的分幅方式有横向分幅和纵向分幅两种，不同的分幅方式也会对图幅编号的计算产生影响。
最后，图幅编号的计算方法还需要考虑地图的坐标原点和坐标系。
地图的坐标原点和坐标系不同，会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的坐标原点和坐标系。
综上所述，图幅编号的计算方法是根据地图的分幅情况、经纬度坐标、投影方式、分幅方式、坐标原点和坐标系等因素来确定的。
在地图制图中，我们需要根据这些因素来准确地计算图幅编号，以便于地图的使用和识别。
希望本文对图幅编号的计算方法有所帮助。
详解地图分幅编号
地图数学基础
（一）截止1990年地形图的分幅编号系统
【一】 图解法分幅编号
地图数学基础
1 : 100万地形图分幅编号
1 : 100万地形图按国际百 万分之一统一分幅后，从 赤道起向南北至纬度 880 ， 用拉丁字母 A 、 B 、 C….V 表示 22 个相应的横行号， 极地仅一幅图，用 Z 表示， 行号前分别冠以N和S，以 区别北半球和南半球的地 图；用 1 、 2 、 3….60 表示 纵列号，从东经 1800 起， 自东向西，至经度00，由1 注到 30 ，从经度 00 至东经 1800 ， 由 31 注 到 60 。 用 “行号－列号”形式编号。
地图数学基础
（二）自然序数式编号法
自然序数式编号法 系 将分幅地图按自然数的 顺序编号。 矩形分幅的小区域地图 和大区域小比例尺挂图 常采用此种编号法。
地图数学基础
（三）行列－自然序数式编号法
行列－自然序数式编号法 是行列式与自然序数式 相结合的编号方法。 世界各国地形图的编号多采用这种方式，即在行 列式编号的基础上，用自然序数或字母代表详细 划分的较大比例尺地图的代码，两者的结合便构 成分幅图的编号。
将该图幅的序数号与其基础图的图号组合起来， 即得所求的图号。
③
④
地图数学基础
地形图分幅编号的实际应用
经纬度
图号
例 1 ：已知某地位于东经 120010’15” ，北纬 30015’10” ， 求该地所在的1：1万地形图的图号。
30015'10" h 1 1 7 1 8 0 4 120010'15" l 31 31 20 31 51 0 6
（一）截止1990年地形图的分幅编号系统
【一】 图解法分幅编号
地图数学基础
1 : 100万地形图分幅编号
1 : 100万地形图按国际百 万分之一统一分幅后，从 赤道起向南北至纬度 880 ， 用拉丁字母 A 、 B 、 C….V 表示 22 个相应的横行号， 极地仅一幅图，用 Z 表示， 行号前分别冠以N和S，以 区别北半球和南半球的地 图；用 1 、 2 、 3….60 表示 纵列号，从东经 1800 起， 自东向西，至经度00，由1 注到 30 ，从经度 00 至东经 1800 ， 由 31 注 到 60 。 用 “行号－列号”形式编号。
地图数学基础
（二）自然序数式编号法
自然序数式编号法 系 将分幅地图按自然数的 顺序编号。 矩形分幅的小区域地图 和大区域小比例尺挂图 常采用此种编号法。
地图数学基础
（三）行列－自然序数式编号法
行列－自然序数式编号法 是行列式与自然序数式 相结合的编号方法。 世界各国地形图的编号多采用这种方式，即在行 列式编号的基础上，用自然序数或字母代表详细 划分的较大比例尺地图的代码，两者的结合便构 成分幅图的编号。
将该图幅的序数号与其基础图的图号组合起来， 即得所求的图号。
③
④
地图数学基础
地形图分幅编号的实际应用
经纬度
图号
例 1 ：已知某地位于东经 120010’15” ，北纬 30015’10” ， 求该地所在的1：1万地形图的图号。
30015'10" h 1 1 7 1 8 0 4 120010'15" l 31 31 20 31 51 0 6
国家地形图的分幅和编号规则
我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。
普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。
对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。
通常这是由国家主管部门制定统一的图幅分幅和编号系统。
1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。
百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。
每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。
一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。
每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：2.5万地形图。
在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。
识图基础—6地形图分幅与编号
军事地形学教学课件——识图基础
地图的分幅与编号
课目：地形图分幅与编号 目的：了解分幅与编号的方法，学会分幅与编号 的应用。 内容：一、分幅与编号的方法 二、分幅与编号的应用 三、图名 方法：理论讲解多媒体辅助教学 重点：第一、二个内容 难点：第二个内容 时间：90分钟
按一定方式将大面积的地形图，划 分为尺寸适宜的单幅地形图，叫地形图 分幅。 为了查找方便，给每个单幅地形图 赋以规律性的代号，称为图幅编号。
（一）分幅与编号的方法
北京（北纬39
0
54′23″，东经116
0
28′13″）
分 幅 与 编 号 的 方 法
横行－纵列
10－50
北京（北纬39
0
54′23″，东经116
0
28′13″）
分 幅 与 编 号 的 方 法
114° 40°
10－50
120° 40°
10－50－甲
38° 38°
36° 114°
117°
1:25万地形图分幅和编号
分 幅 与 编 号 的 方 法
北京（北纬39 114° 40° 40′ 20′ 10－50 39°
0
54′23″，东经116 116°30′
0
28′13″） 120° 40°
10－50－5
38°
37° 1:10万地形图 分幅和编号 36° 114° 115° 116° 117° 36° 120°
北京（北纬39
0
54′23″，东经116 116°15′
0
28′13″）
分 幅 与 编 号 的 方 法
116°00′ 40°00′
10－50－5
116°30′ 40°00′ 10－50－5－乙
地图的分幅与编号
课目：地形图分幅与编号 目的：了解分幅与编号的方法，学会分幅与编号 的应用。 内容：一、分幅与编号的方法 二、分幅与编号的应用 三、图名 方法：理论讲解多媒体辅助教学 重点：第一、二个内容 难点：第二个内容 时间：90分钟
按一定方式将大面积的地形图，划 分为尺寸适宜的单幅地形图，叫地形图 分幅。 为了查找方便，给每个单幅地形图 赋以规律性的代号，称为图幅编号。
（一）分幅与编号的方法
北京（北纬39
0
54′23″，东经116
0
28′13″）
分 幅 与 编 号 的 方 法
横行－纵列
10－50
北京（北纬39
0
54′23″，东经116
0
28′13″）
分 幅 与 编 号 的 方 法
114° 40°
10－50
120° 40°
10－50－甲
38° 38°
36° 114°
117°
1:25万地形图分幅和编号
分 幅 与 编 号 的 方 法
北京（北纬39 114° 40° 40′ 20′ 10－50 39°
0
54′23″，东经116 116°30′
0
28′13″） 120° 40°
10－50－5
38°
37° 1:10万地形图 分幅和编号 36° 114° 115° 116° 117° 36° 120°
北京（北纬39
0
54′23″，东经116 116°15′
0
28′13″）
分 幅 与 编 号 的 方 法
116°00′ 40°00′
10－50－5
116°30′ 40°00′ 10－50－5－乙
地形图的分幅和编号
据百分比尺代码X4拟定其纬差和经差，则该图幅西南图
廓点旳经纬度计算如下：
X8 X9 X10 1 4 X5 X 6 X 7
计❖ 算如实北京例某地所在1：10000地形图旳图号为H51G018025求它 相应旳地理坐标坐标？
解： 该点所在1：100万图幅旳图号为：H51G018025
66°4272°4378°44
45 84°
F E D C B A 46
90°
47 96°
48 102°
49 108°
50 114°
52 12501°126°
132°
138°
东半球北纬1:100万百分比尺地形图旳国际分幅和编号
124
3
1.我国领土在1:100万地图国际分幅旳编号
北京
★
M L
K J I
（二）矩形分幅和编号
——用纵横坐标网线划分，主要有三种分幅编号法（公里 数编号法，基本图幅编号法，行列编号法）。合用于大 百分比尺地形图。
图幅大小，主要有：
（1）50cm×50cm或 50cm×40cm （正方形 或者矩形分幅） 用于1：500、1：1000、 1：2023 （2）40cm×40cm（正 方形或者矩形分幅） 用于1：5000
另外，根据点所在坐标范围，选定百分比尺，也很轻易 求得该点所在图幅号。
给出某点旳坐标（7650，-4378），求该点所在图幅号?
n1 [int(abs(7650)) / 400] 2 1 39 n2 [int(abs(4378)) / 500] 2 1 17
该点所在图幅号为：H039-017
号，共10个数码构成。
已知某地形图旳图号为：X1X2X3X4X5X6X7X8X9X10
廓点旳经纬度计算如下：
X8 X9 X10 1 4 X5 X 6 X 7
计❖ 算如实北京例某地所在1：10000地形图旳图号为H51G018025求它 相应旳地理坐标坐标？
解： 该点所在1：100万图幅旳图号为：H51G018025
66°4272°4378°44
45 84°
F E D C B A 46
90°
47 96°
48 102°
49 108°
50 114°
52 12501°126°
132°
138°
东半球北纬1:100万百分比尺地形图旳国际分幅和编号
124
3
1.我国领土在1:100万地图国际分幅旳编号
北京
★
M L
K J I
（二）矩形分幅和编号
——用纵横坐标网线划分，主要有三种分幅编号法（公里 数编号法，基本图幅编号法，行列编号法）。合用于大 百分比尺地形图。
图幅大小，主要有：
（1）50cm×50cm或 50cm×40cm （正方形 或者矩形分幅） 用于1：500、1：1000、 1：2023 （2）40cm×40cm（正 方形或者矩形分幅） 用于1：5000
另外，根据点所在坐标范围，选定百分比尺，也很轻易 求得该点所在图幅号。
给出某点旳坐标（7650，-4378），求该点所在图幅号?
n1 [int(abs(7650)) / 400] 2 1 39 n2 [int(abs(4378)) / 500] 2 1 17
该点所在图幅号为：H039-017
号，共10个数码构成。
已知某地形图旳图号为：X1X2X3X4X5X6X7X8X9X10
地图图幅号计算方法
其他国家基本比例尺地形图编号
1：50万至1：5000地形图的编号，均以1： 100万地形图编号为基础，采用行列式编号 法，将1：100万地形图按所含各种比例尺地 形图的经纬差划分成相应的行和列，横行自 上而下，纵列从左到右，按顺序均用阿拉伯 数字编号，皆用3位数字表示，凡不足3位数 的，则在其前补0。
1）由已知地理坐标（x，y）， 求图号
• a，按下列公式求出基础图1：100万图幅的 图号： h=[y/△y]+1 l=[x/△x]+1 其中y表示纬度，△y表示百万分之一地图 的纬差；x表示经度，△x表示百万分之一 地图的经差。[ ]为商取整符号，如9.3则取9。 h表示行号，l表示列号
我国疆域位于东半球，故纵列号大于30，上 式改写为： h=[y/△y]+1 l=[x/△x]+31
• c 计算的结果引入欲求图号地形 图的比例尺代码，按图号构成 规律，写出所求的图号。
计算实例
• 如北京某地的地理坐标为（114°33’45’’， 39°22’30’’），求该地所在1：10万地形图 的图号
• a，求基础图1：100万图幅的图号 h=[y/△y]+1= [39°22’30’’/4°]+1=10：对 应于字母J l=[x/△x]+31 = [114°33’45’’/6]+31=50
• b 计算所求图号的地形图在基础图幅内所位 于的行号和列号 h’=△y/△y’ —[（y/△y）/△y’] =4°/20’- [(39°22’30’’/4°)/20’] =12-[3°22’30’’/20’]=12-10=2 l’=[ (x/△x)/ △x’] +1 =[(114°33’45’’/6°)/30’]+1 =[33’45’’/30’]+1=1+1=2
地图的分幅与编号
第二章地图的分幅与编号第一节地图分幅与编号的定义与作用为了不重测、漏测，就需要将地面按一定的规律分成若干块，这就是地图的分幅。
为了科学地反映各种比例尺地形图之间的关系和相同比例尺地图之间的拼接关系，为了能迅速查找到所需要的某种地区某种比例尺的地图，为了便于平时和战时地图的发放、保管和使用，需要将地形图按一定规律进行编号。
一、地图分幅1．矩形分幅矩形分幅又可分为拼接的和不拼接的两种。
拼接使用的矩形分幅是指相邻图幅有共同的图廓线，使用地图时可按其共同边拼接起来。
不拼接的矩形分幅是指图幅之间没有公共边，每个图幅有其相应的制图主区，各分幅图之间常有一定的重叠(图2－1，图2－2)，而且有时还可以根据主区的大小变更地图的比例尺。
图2－2不拼接分幅图示例2．经纬线分幅图廓线由经线和纬线组成，大多数情况下表现为上下图廓为曲线的梯形。
是当前世界各国地形图和大区域的小比例尺分幅地图所采用的主要分幅形式，我国基本比例尺地图就是以经纬线分幅制作的。
二、地图编号编号就是将划分的图幅，按比例尺大小和所在的位置，用文字符号和数字符号进行编号。
编号是每个图幅的数码标记，它们应具备系统性、逻辑性和唯一性。
常用的地图编号有行列式、自然序数式、行列－自然序数式和西南角图廓点坐标公里数编号等。
三、地图分幅编号的作用地图的分幅编号，在地图的生产、管理和使用方面都有重要意义。
首先是测制地图的需要，就测制某种比例尺地图而言，按每一分幅地图的范围和图号下达任务，不仅可以避免测制地图过程中遗漏或重复，节资增效，而且还能使所测地图的幅面控制在适当范围内，避免因幅面过大使绘图作业难以操作，影响绘图质量。
其次是印制地图的需要，若不分幅，地图幅面过大，一般印刷设备难以满足要求，势必要增加成本，而在复照时会给图面带来较大的边缘误差，影响地图的几何精度。
第三是管理和发行的需要，地图分幅编号后，便于分类分区有序地存贮；大小规格一致，易于包装。
运输和存放；统一编号，有利于快速检索和发行。
第6章 地形图的分幅及编号
• 一、关于平面直角坐标系 • 选择平面直角坐标系的理由是： • 第一、一般的地形图是画在平面上，这就需
要将椭球（近似地说是圆球）上的图形投影 到平面上； • 第二、球面三角形的计算不如平面三角形简 单； • 第三、地面点位置要用经纬度来表示计算很 复杂。 • 如何将椭球（或圆球）上图形或点的位置描 写到平面上的问题，就是本节要研究的投影 问题。
20-10
22
1:2000
20-10-Ⅰ
21
1:1000
20
10
11
12
1:500 1:5000
20-10- Ⅲ- Ⅳ-Ⅰ 20-10- Ⅳ- Ⅲ
分幅与编号
20-10
22 ⅠⅠⅡ Ⅱ
Ⅲ ⅣⅠ
ⅠⅡ
Ⅱ
ⅢⅣ ⅢⅣ
21
ⅠⅡ
Ⅲ
Ⅰ ⅣⅡ
ⅢⅣⅢⅣ
20
10
11
12
1:5000
基本分幅： 1:5000
16
2020年2月29日星期六
(1)采用图幅西南角坐标公里数编号的正方形分幅
基本分幅： 1:5000
比例尺 图幅大小
(厘米)
1:5000 1:2000 1:1000 1:500
40×40 50×50 50×50 50×50
实地面积
(平方公里)
4 1 0.25 0.0625
图幅数
1 4 16 64
15
2020年2月29日星期六
矩形分幅与编号法
新标准仍以1：100万比例尺地形图为基础进行分幅和编 号， 1：50万，1：25万，1：10万的图幅划分与前面一 致；1：50 000 ~1：5 000也是在1：100万图幅上进行划 分。
将一幅1：100万比例尺地形图分为576幅（即划分为24行 24列）1：5万比例尺地形图，分为2 304幅（即划分为 48 行 48列）1：2.5万比例尺地形图，分为9 216幅（即划分 为 96行 96列）1：1万比例尺地形图，分为36 864幅（即 划分为 192行 192列）1：5 000比例尺地形图。
地图分幅编号 - 实验教学示范中心
地图分幅编号为了便于地形图的测绘、使用和保管，需要将大范围内的地形图进行分幅，并将分幅的地形图进行系统的编号。
地形图的分幅方法有两大类：一是按经纬线分幅的梯形分幅法，另一种是按坐标格网划分的矩形分幅法。
常见的地图编号方法有自然系数编号法、行列式编号法、行列-自然系数编号法。
一、梯形分幅与编号方法地图的图廓由经纬格网线构成。
我国的基本比例尺地形图是以经纬线分幅制作的，它们都是以1：100万比例尺地形图为基础，按规定的经差和纬差划分图幅，行列数和图幅数成简单的倍数关系，如图6-1所示。
图中虚线表示现已不用。
1：100万比例尺地形图的分幅编号是由国际统一规定的，作法是将整个地球表面用子午线分成60个6︒纵列，由经度180︒起，自西向东用阿拉伯数字1~60编列号数。
同时，由赤道起分别向南向北直至纬度88︒止，每隔4︒的纬圈分成许多横行，这些横行用大写的拉丁字母A、B、C、……V标明，以两极为中心，以纬度88︒为界的圈，则用Z标明。
也就是说，一张1：100万比例尺地形图是有为差4︒的纬圈和经差6︒的子午圈所形成的梯形。
其编号采用行列式编号法，由“横行-纵列”格式组成，图6-2为我国领域的1：100万比例尺地形图图幅编号。
例如甲地位于北纬39︒54'30"，东经122︒28'25"，则该地所在1：100万图幅编号为J-51。
图6-1 我国基本比例尺地形图的分幅编号系统图图6-2 我国领域的1：100万比例尺地形图图幅编号图基本比例尺地形图之间的划分存在层次关系。
例如1：10万比例尺地形图是将1：100万地形图划分成12行12列，共144幅，代号分别用1，2，3，，144表示。
以上梯形分幅与编号的方法是我国70~80年代的分幅与编号系统。
为便于图幅编号的计算机处理，1991年我国制定订了《国家基本比例尺地形图分幅与编号方法》的国家标准。
其主要特点是：分幅仍然以1：100万地图为基础，经纬差不变，但划分全部由1：100万地形图逐次加密划分而成；编号仍然以1：100万地图编号为基础，由下接相应比例尺的行、列代码所组成，并增加了比例尺代码（表6.2），所有地形图的图号均由五个元素10位编码组成，如图6-3所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四、国内的GIS标准
GIS标准可保证GIS技术及其应用向规范化发展，拓宽GIS应用实现 不同领域地理信息的共享和互操作。我国基础地理信息的标准还缺 乏系统性和完整性。但作为NSDI的重要组成的国家基础GIS （NFGIS）建设热潮很高。 目前已完成如： 中华人民共和国行政区划代码，GB2260-80； 国土基础信息基础数据分类代码，GB/T13923-92； 1：500、1：1000、1：2000 地形图要素分类代码，GB14804-93 ； 1：5000、1：10000、1：25000、1：100000 地形图要素分类代 码，GB/T5660-1995等； 1：100万、 1：25万地形数据库、地名数据库；1：1万、1：5万 地形数据库、地名数据库（试验）等。
2.7空间数据的元数据（metadata) 一、空间数据元数据的概念
目前空间数据的共享问题十分突出，计算机技术的发展为空间数据的共享提供 了技术基础。
作为数据的生产者必需要有效地对数据进行管理和维护；
作为数据的使用者必需要全面快速地访问、获取、管理空间数据。 元数据是为了有效管理和应用地理信息资源而提出的重要技术手段。
空间特性
空间要素
位置精度 属性精度 逻辑一致性 数据完整性 表现形式准确性
空间特性
时间特性
专题特性
三、空间数据误差的来源
1）数据采集引起的误差 如野外测量仪器的误差、记录的误差； RS数据纠正和提取的误差；地图印刷误差、坐标转换引起误差等。 2）数据输入引起的误差 如 数字化误差、格式转换引起的误差等。 3）数据存储引起的误差 数据存储选用精度不够、存储空间数据 的格网太大、比例尺太小等 4）数据处理引起的误差 如插值引起的误差 、叠加引起的误差 、 算法产生的误差等。 5）数据输出引起的误差 如输出媒体不稳引起的误差 、设备精度 引起的误差等。 6）使用引起的误差 如选择和使用不当引起的误差等。
第二章
GIS的基础及数据获取
2.1 地图简介 2.2 GIS工作的硬件配置 2.3 GIS工作的软件构成 2.4 GIS中的数据源 2.5 空间数据的质量及精度分析 2.6 地理信息的标准 2.7 空间元数据
第二章 GIS的基础及 数据获取
第一节
地图基础
一．地图的分类 二．地理空间坐标系 三．地图的投影 四．地形图的分幅和编号
精度 数据的不确定性（uncertainty）包括空间位置不确定性、属性不 确定性、时域不确定性、逻辑上的不一致性、及数据的不完整性；
数据的误差（error）表达数据准确性的一种表达方式。
二、空间数据质量评价
空间数据质量评价就是用空间数据质量标准要素对数据所描述的空间、专题 和时间特性进行评价，可用空间数据质量评价矩阵如下来表示：
4、美国联邦地理数据委员会FGDC制定的空间美国数据转换标准 SDTS（Special Data Transfer Standard)。
SDTS是目前美国政府部门和商业组织采用的数据交换格式标准。 SDTS使得任意两种空间数据可以相互转换，为国家空间数据基础设施的实现 起了决定性的意义。 SDTS是一个分层的数据转换模型，分概念层、逻辑层、格式层三个层次。 概念层 建立地理要素及特性的模型； 逻辑层 将概念层的地理要素转换成逻辑化的模型，记录，数据项等； 格式层 定义了与文件相符的文件格式，以进行空间数据的转换。
四、空间数据元数据的应用
1）帮助用户获取数据 通过元数据，用户可了解空间数据库的一系列问题，如这些数据 是什么数据？这些数据是如何得到的？这些数据的用处等，以便 用户进行浏览、检索和研究。 2）进行空间数据的质量控制 影响空间数据精度的因素主要是源数据的精度和数据处理的精度。 通过元数据，说明数据的组成、数据来源，数据处理流程，按一 定组织集成到数据库中构成元数据信息系统对空间数据质量控制。 3）在数据集成中的应用 通过元数据，可在数据集成中了解数据格式、空间坐标系、数据 类型等，并进行数据空间匹配、数据格式转换等处理。 4）在空间数据库管理中的应用 空间数据库管理中的许多功能，如数据库检索、数据转换、数据 分析等都靠系统资源的开发实现的，利用元数据可大大增强数据 库的功能，减少数据库的建设费用。
一、地图的分类
地图按内容分类 地图按比例尺分类 地图按结构分类
二、地理空间坐标系
1、地理空间坐标
2、平面直角坐标
三、地图的投影
1、地图的投影
由于球面的不可展示性，为了用平面坐标来表示球面上目标的空间位置，必须进 行球面坐标到平面坐标的转换，这就是地图的投影变换。 2、地图投影的分类 1）按变形的性质可分为等角投影，等积投影，等距投影；
简单的说元数据是“数据的数据”，是关于数据和信息资源的描述信息,它描述 数据的内容、质量、条件、和其它特征，使数据充分发挥作用，在实现数据共享 方面十分重要。
地理信息元数据的标准和操作工具已成为国家空间数据基础设施的重要组成部 分。 不同领域的数据库其元数据的内容会有很大的差别，通过元数据可以检索访问数 据库，有效利用计算机系统资源，对数据进行加工和二次开发。
4、高斯--克吕格投影
x y
四、地形图的分幅和编号
我国，基本地形图的分幅和编号按国际规定的在1:100万地形图 基础上，按径纬度进行。 1） 1:100万地形图的分幅和编号 按纬差4度，径差6度分 2） 1:50万， 1:20万，1:10万地形图的分幅和编号 1:50万按纬差2度，径差3度分,即一幅1:100万地形图包含4幅 1:50万地形图； 1:20万按纬差40‘，径差1度分, 分36幅图; 1:10万按纬差20‘，径差30’分,分144幅图; 3） 1:5， 1:2.5万，1:1万地形图的分幅和编号 这三种图在1:10万地形图基础上，按径纬度划分。
。
Hale Waihona Puke 二、信息技术的标准和机构1、信息技术标准分类
（1）硬件设备标准 如RS232接口； （2）软件标准 如SQL查询语言； （3）数据和格式标准 如数据格式标准； （4）数据集标准 数据存放标准； （5）过程标准 用于指导数据开发过程。
2、从管辖范围看制定信息技术的标准和机构
（1）国际级的标准化组织如 ISO(International Standard Organization)； （2）区域级标准化组织； （3）国家级标准化组织，如美国国家标准化组织ANSI、美国联邦地理数据委员 会FGDC； （4）政府和用户级标准化组织 如GIS领域中的OGC（OpenGIS）； （5）其它标准化组织。 如美国联邦空间数据委员会在1992年颁布了美国空间数据交换标准SDTS （Spatial Data Transfer Standard)
三、 国际上几个主要的GIS标准
1、地理信息/地球信息科学专业会员会制定的地理信息标准 ISO/TC211。 ISO/TC211主要用于指导GIS的开发和使用，它定义和描述了一系列地理信息、 地理数据管理和地理过程的标准。该标准共分25部分，包括框架和参考模型、数 据模型和算子、地理空间数据管理、空间数据服务等内容，分别由美国、英国、 澳大利亚、加拿大等国负责。 参考资料 ISO/TC211 Geographic Information/ Geomatics, 1998 ISO 2、美国OGC（OpenGIS Consorti，)制定的开放地理数据互操作规范 OpenGIS （Open Geodata Interoperation Specification)。很多GIS厂商参于该组织 OpenGIS的目标是制定一个规范，以建立分布的、无边界的、基于构件的地理数 据互操作环境，使GIS软件具有可操作性、可移植性、可升级性、开放性、互操 作性和易用性。目前国内的GIS开发机构也提出了中间交换数据文件格式，也提 出平开发了组件式GIS工具。这同OpenGIS尚有距离。 OpenGIS的实质是制定出一套各方均能接受的空间数据操作函数API OpenGIS主要定义了三个模型 （1）开放的地理数据（Open Geodata) 模型号定义了一个概括的、共用的基本 地理信息类型的集合； （2）OpenGIS服务 （3）信息团体模型
1:50万， 1:20万，1:10万地形图的分幅和编号
40 39 40’ 39 20’
1 13 25 37 49
(1)
2
3
(2)
4
5
(3)
6
7
(4)
8
9
(5)
10
11
(6)
12 24 36 48 60 72 84 96 108 120
(7)
A
B
(12)
38
61 73 85 97
(13)
(18)
(19)
(24)
(25) 109 121 (31) 133 134 120
C
D
(30)
36
135
(32)
136
137
(33)
138 123
139
(34)
140
(35) 141 142
132 (36) 143 144 126
第二节
GIS的数据及其质量标准
一．数据的种类与形式 二．空间数据的质量及精度分析 三．地理信息的标准 四．空间数据的元数据（metadata）
五、空间数据元数据的标准
空间数据元数据的标准的建立是空间数据标准化的前提和保证。 目前空间数据元数据已有一些区域性和部门性的标准。 目前几个空间数据元数据的标准为：
元数据标准名 CSDGM地球空间数据元数据内容标准 GDDD数据库描述方法 CGSB空间数据库描述 CEN地学信息数据描述元数 DIF目录交换格式 ISO地理信息 建立元数据标准的机构 FGDC 美国联邦空间数据委员会 MEGRIN欧洲地图事务组织 CSC加拿大标准委员会 CEN/ TC287 NASA ISO/TC211
四、空间数据误差的种类 1、源误差
