曼彻斯特编码

曼彻斯特编码的码元速率
曼彻斯特编码是一种常用的数字信号编码方法，用于将数字信号转换为模拟信号进行传输。

它的特点是每个码元代表一个比特，码元的变化表示0和1的转换。

在曼彻斯特编码中，每个比特被分为两个等长的时间间隔，码元的变化发生在每个时间间隔的中点。

码元速率是指每秒传输的码元数量。

在曼彻斯特编码中，每个比特被编码为一个码元，因此码元速率等于比特速率。

比特速率是指每秒传输的比特数量。

为了计算曼彻斯特编码的码元速率，我们需要知道比特速率。

比特速率取决于传输系统的带宽和信噪比。

带宽是指信号传输的频率范围，信噪比是指信号与噪声的比值。

假设我们有一个带宽为B的传输系统，信噪比为SNR。

根据香农定理，最大可达到的比特速率为2B*log2(1+SNR)。

因此，曼彻斯特编码的码元速率也为
2B*log2(1+SNR)。

需要注意的是，曼彻斯特编码是一种基带编码方法，即直接在信号的基带频率范围内进行编码和传输。

在实际应用中，通常会使用调制技术将基带信号转换为带通信号进行传输，这样可以提高传输效率和抗干扰能力。

在调制后的信号中，码元速率可能会有所变化。

总结起来，曼彻斯特编码的码元速率等于比特速率，比特速率取决于传输系统的带宽和信噪比。

具体的计算需要根据实际的传输系统参数进行。

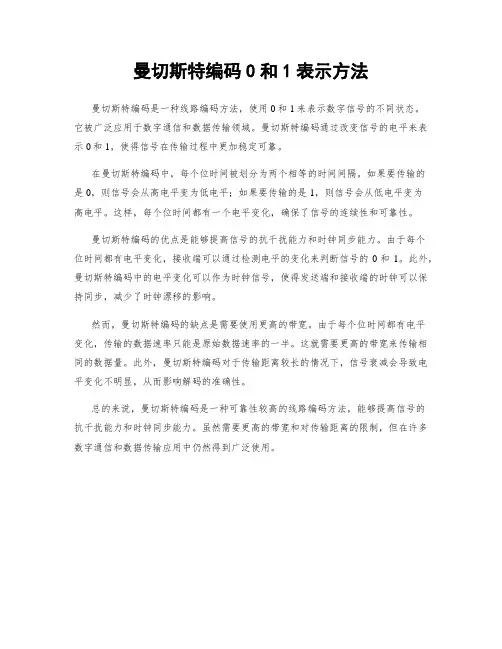

曼切斯特编码0和1表示方法
曼切斯特编码是一种线路编码方法，使用0和1来表示数字信号的不同状态。

它被广泛应用于数字通信和数据传输领域。

曼切斯特编码通过改变信号的电平来表示0和1，使得信号在传输过程中更加稳定可靠。

在曼切斯特编码中，每个位时间被划分为两个相等的时间间隔。

如果要传输的
是0，则信号会从高电平变为低电平；如果要传输的是1，则信号会从低电平变为
高电平。

这样，每个位时间都有一个电平变化，确保了信号的连续性和可靠性。

曼切斯特编码的优点是能够提高信号的抗干扰能力和时钟同步能力。

由于每个
位时间都有电平变化，接收端可以通过检测电平的变化来判断信号的0和1。

此外，曼切斯特编码中的电平变化可以作为时钟信号，使得发送端和接收端的时钟可以保持同步，减少了时钟漂移的影响。

然而，曼切斯特编码的缺点是需要使用更高的带宽。

由于每个位时间都有电平
变化，传输的数据速率只能是原始数据速率的一半。

这就需要更高的带宽来传输相同的数据量。

此外，曼切斯特编码对于传输距离较长的情况下，信号衰减会导致电平变化不明显，从而影响解码的准确性。

总的来说，曼切斯特编码是一种可靠性较高的线路编码方法，能够提高信号的
抗干扰能力和时钟同步能力。

虽然需要更高的带宽和对传输距离的限制，但在许多数字通信和数据传输应用中仍然得到广泛使用。

曼彻斯特编码规则
曼彻斯特编码规则是一种非常重要的编码方法，属于数据编码技术，用于准确地标记
由二进制信号构成的数据流。

曼彻斯特编码是一种无源码并行编码技术，它使用了线性反
馈来编码，因此称为线性反馈码（LFC）。

该编码方案为每个信息位分配了不同的长度，
使其在编码时达到最优化。

曼彻斯特编码的原理是采用特定的反馈方式，以及一个复杂的转换矩阵，来实现如下
功能：采用经典的无源码并行编码方式，分配给信息位可变的长度，它不仅能够节省带宽，而且能够实现高度可靠的传输。

曼彻斯特码通过反馈拓扑由每一位扩展一段码序，从而达
到编码和信号传输的最优解。

曼彻斯特编码的优点有：1.准确的编码；2.减少比特数（即带宽节省）；3.不易被干扰；4.有良好的可靠性；5.具有调整带宽的能力。

由于上述特点，曼彻斯特编码的主要应用是在符号率较高的应用，比如维特比编解码（Viterbi decoding），CDMA（Code Division Multiple Access，码分多址），调制/解
调（Modulator/Demodulator，M/D），以及复杂的存储系统。

此外，曼彻斯特编码也可以
用于大规模发射系统中，特别是在在多用户相邻通信系统（near-far interference systems）的情况下。

曼彻斯特编码在通信领域几乎每处都有应用，它通过可靠的传输功能使得无线和有线
通信能够正确运行。

它可以减少信号传输带宽，为网络更大容量的传输提供更多的空间，
实现更高的通信效率。

此外，曼彻斯特编码还可以提高通信系统的可靠性，改善系统的可
扩展性。

曼彻斯特码Manchester code (又称裂相码、双向码），一种用电平跳变来表示1或0的编码，其变化规则很简单，即每个码元均用两个不同相位的电平信号表示，也就是一个周期的方波，但0码和1码的相位正好相反。

其对应关系为：0--》011--》10信码0 1 0 0 1 0 1 1 0双向码01 10 01 01 10 01 10 10 01曼彻斯特编码是一种自同步的编码方式，即时钟同步信号就隐藏在数据波形中。

在曼彻斯特编码中，每一位的中间有一跳变，位中间的跳变既作时钟信号，又作数据信号；从高到低跳变表示"1"，从低到高跳变表示"0"。

还有一种是差分曼彻斯特编码，每位中间的跳变仅提供时钟定时，而用每位开始时有无跳变表示"0"或"1"，有跳变为" 0"，无跳变为"1"。

两种曼彻斯特编码是将时钟和数据包含在数据流中，在传输代码信息的同时，也将时钟同步信号一起传输到对方，每位编码中有一跳变，不存在直流分量，因此具有自同步能力和良好的抗干扰性能。

但每一个码元都被调成两个电平，所以数据传输速率只有调制速率的1/2。

曼彻斯特编码曼彻斯特编码（Manchester Encoding），也叫做相位编码(PE)，是一个同步时钟编码技术，被物理层使用来编码一个同步位流的时钟和数据。

曼彻斯特编码被用在以太网媒介系统中。

曼彻斯特编码提供一个简单的方式给编码简单的二进制序列而没有长的周期没有转换级别，因而防止时钟同步的丢失，或来自低频率位移在贫乏补偿的模拟链接位错误。

在这个技术下，实际上的二进制数据被传输通过这个电缆，不是作为一个序列的逻辑1或0来发送的（技术上叫做反向不归零制(NRZ)）。

相反地，这些位被转换为一个稍微不同的格式，它通过使用直接的二进制编码有很多的优点。

曼彻斯特编码，常用于局域网传输。

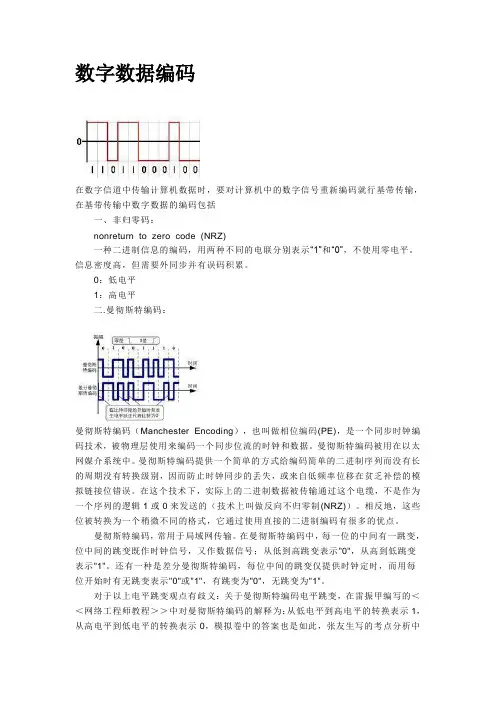

数字数据编码在数字信道中传输计算机数据时，要对计算机中的数字信号重新编码就行基带传输，在基带传输中数字数据的编码包括一、非归零码：nonreturn to zero code (NRZ)一种二进制信息的编码，用两种不同的电联分别表示“1”和“0”，不使用零电平。

信息密度高，但需要外同步并有误码积累。

0：低电平1：高电平二.曼彻斯特编码：曼彻斯特编码（Manchester Encoding），也叫做相位编码(PE)，是一个同步时钟编码技术，被物理层使用来编码一个同步位流的时钟和数据。

曼彻斯特编码被用在以太网媒介系统中。

曼彻斯特编码提供一个简单的方式给编码简单的二进制序列而没有长的周期没有转换级别，因而防止时钟同步的丢失，或来自低频率位移在贫乏补偿的模拟链接位错误。

在这个技术下，实际上的二进制数据被传输通过这个电缆，不是作为一个序列的逻辑1或0来发送的（技术上叫做反向不归零制(NRZ)）。

相反地，这些位被转换为一个稍微不同的格式，它通过使用直接的二进制编码有很多的优点。

曼彻斯特编码，常用于局域网传输。

在曼彻斯特编码中，每一位的中间有一跳变，位中间的跳变既作时钟信号，又作数据信号；从低到高跳变表示"0"，从高到低跳变表示"1"。

还有一种是差分曼彻斯特编码，每位中间的跳变仅提供时钟定时，而用每位开始时有无跳变表示"0"或"1"，有跳变为"0"，无跳变为"1"。

对于以上电平跳变观点有歧义：关于曼彻斯特编码电平跳变，在雷振甲编写的＜＜网络工程师教程＞＞中对曼彻斯特编码的解释为：从低电平到高电平的转换表示1，从高电平到低电平的转换表示0，模拟卷中的答案也是如此，张友生写的考点分析中也是这样讲的，而《计算机网络（第4版）》中（P232页）则解释为高电平到低电平的转换为1，低电平到高电平的转换为0。

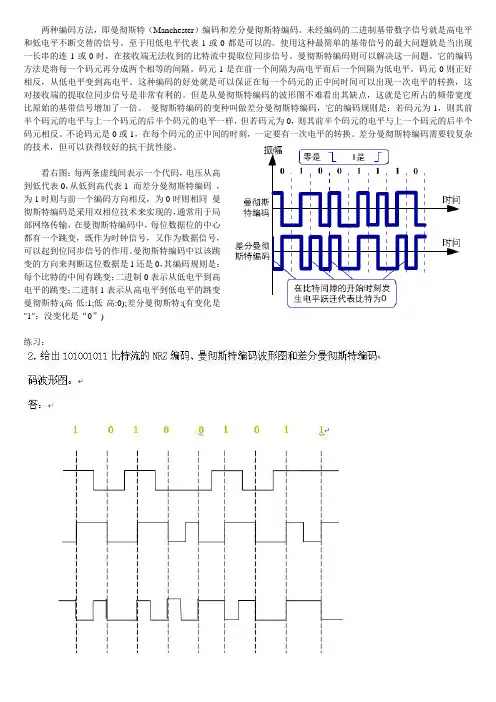

曼彻斯特编码与差分曼彻斯特编码曼彻斯特编码与差分曼彻斯特编码曼彻斯特编码（Manchester Encoding），也叫做相位编码(PE)是一个同步时钟编码技术，被物理层用来编码一个同步位流的时钟和数据；常用于局域网传输。

在曼彻斯特编码中，每一位的中间有一跳变，位中间的跳变既作时钟信号，又作数据信号,就是说主要用在数据同步传输的一种编码方式。

但在不同的书籍中，曼彻斯特编码中，电平跳动表示的值不同，这里产生很多歧义：1、在网络工程师考试以及与其相关的资料中，如：雷振甲编写的《网络工程师教程》中对曼彻斯特编码的解释为：从低电平到高电平的转换表示1，从高电平到低电平的转换表示0，模拟卷中的答案也是如此，张友生写的考点分析中也是这样讲的。

位中间电平从高到低跳变表示\；位中间电平从低到高跳变表示\。

2、在一些《计算机网络》书籍中，如《计算机网络（第4版）》中（P232页）则解释为高电平到低电平的转换为1，低电平到高电平的转换为0，《数据通信与网络（第三版）》，《计算机网络（第4版）》采用如下方式：位中间电平从高到低跳变表示\；位中间电平从低到高跳变表示\。

在清华大学出版的《计算机通信与网络教程》也是这么说的，就以此为标准，我们就叫这为标准曼彻斯编码。

至于第一种，我们在这里就叫它曼彻斯特编码。

但是要记住，在不同的情况下懂得变通。

这两者恰好相反，千万别弄混淆了。

【关于数据表示的约定】事实上存在两种相反的数据表示约定。

第一种是由G. E. Thomas, Andrew S. Tanenbaum等人在1949年提出的，它规定0是由低-高的电平跳变表示，1是高-低的电平跳变。

第二种约定则是在IEEE 802.4(令牌总线)和低速版的IEEE 802.3 (以太网)中规定,按照这样的说法, 低-高电平跳变表示1, 高-低的电平跳变表示0。

由于有以上两种不同的表示方法,所以有些地方会出现歧异。

当然,这可以在差分曼彻斯特编码(Differential Manchester encoding)方式中克服。

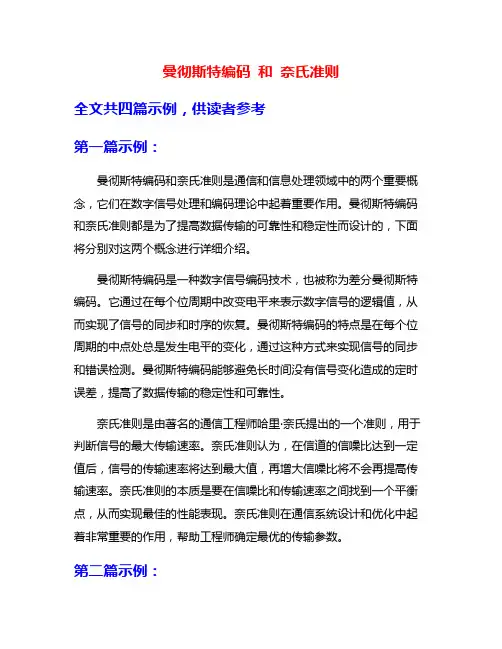

曼彻斯特编码和奈氏准则全文共四篇示例，供读者参考第一篇示例：曼彻斯特编码和奈氏准则是通信和信息处理领域中的两个重要概念，它们在数字信号处理和编码理论中起着重要作用。

曼彻斯特编码和奈氏准则都是为了提高数据传输的可靠性和稳定性而设计的，下面将分别对这两个概念进行详细介绍。

曼彻斯特编码是一种数字信号编码技术，也被称为差分曼彻斯特编码。

它通过在每个位周期中改变电平来表示数字信号的逻辑值，从而实现了信号的同步和时序的恢复。

曼彻斯特编码的特点是在每个位周期的中点处总是发生电平的变化，通过这种方式来实现信号的同步和错误检测。

曼彻斯特编码能够避免长时间没有信号变化造成的定时误差，提高了数据传输的稳定性和可靠性。

奈氏准则是由著名的通信工程师哈里·奈氏提出的一个准则，用于判断信号的最大传输速率。

奈氏准则认为，在信道的信噪比达到一定值后，信号的传输速率将达到最大值，再增大信噪比将不会再提高传输速率。

奈氏准则的本质是要在信噪比和传输速率之间找到一个平衡点，从而实现最佳的性能表现。

奈氏准则在通信系统设计和优化中起着非常重要的作用，帮助工程师确定最优的传输参数。

第二篇示例：曼彻斯特编码（Manchester code）是一种常见的双极性线路编码技术，被广泛应用于数字通信系统中。

曼彻斯特编码能够提高数据传输的可靠性和抗干扰能力，同时也能够简化时钟信号的提取过程。

而奈氏准则则是用来评估数字通信系统的性能和质量的准则之一，通过对系统的不同性能指标进行量化分析，可以更好地评估系统的工作状态和稳定性。

曼彻斯特编码的基本原理是将每个比特时间分成两个相等的时间段，分别用高电平和低电平表示。

当数据位为1时，信号先跳变到高电平，然后跳变到低电平；当数据位为0时，信号先跳变到低电平，然后跳变到高电平。

这种编码方式确保了信号在每个比特时间内都会有跳变，从而可以减少数据传输过程中的误码率。

曼彻斯特编码还可以简化时钟信号的提取，因为每个比特都有唯一的跳变点，接收端可以根据这些跳变点来精确地确定时钟信号的位置。

matlab 曼彻斯特码编解码Matlab是一种用于科学计算和工程领域的编程语言和开发环境。

在通信领域中，编码和解码技术起着重要的作用。

曼彻斯特编码是一种常用的线路编码方式，可以将数字信号转换为对应的数据序列，以便在传输过程中进行可靠的数据传输。

本文将介绍如何使用Matlab进行曼彻斯特码的编码和解码。

一、曼彻斯特编码曼彻斯特编码是一种基于时钟信号的线路编码方式，它将每个比特分为两个时钟周期，每个时钟周期内信号的电压变化表示不同的数据。

具体来说，当输入数据为1时，信号在一个时钟周期内由高电平变为低电平，而当输入数据为0时，信号在一个时钟周期内由低电平变为高电平。

这种编码方式能够提高传输的可靠性和抗干扰能力。

在Matlab中，可以使用以下代码实现曼彻斯特编码：```matlabfunction manchesterCode = encodeManchester(data)N = length(data);manchesterCode = zeros(1, 2*N);for i = 1:Nif data(i) == 1manchesterCode(2*i-1) = 1;elsemanchesterCode(2*i) = 1;endendend```上述代码中，encodeManchester函数接受一个输入数据序列，并返回对应的曼彻斯特编码序列。

首先，我们获取输入数据的长度N，并初始化一个长度为2N的输出序列manchesterCode。

然后，对于输入数据中的每个比特，若为1，则在输出序列的奇数索引位置处设置为1，若为0，则在输出序列的偶数索引位置处设置为1。

最后，返回曼彻斯特编码序列。

二、曼彻斯特解码对于接收到的曼彻斯特编码序列，我们需要进行解码操作，将其还原为原始的数据序列。

在曼彻斯特编码中，每个时钟周期内信号的电压变化表示一个比特的数据。

因此，我们可以根据电压变化的情况来判断数据的取值，例如，当信号由高电平变为低电平时，表示该比特为1，而当信号由低电平变为高电平时，表示该比特为0。

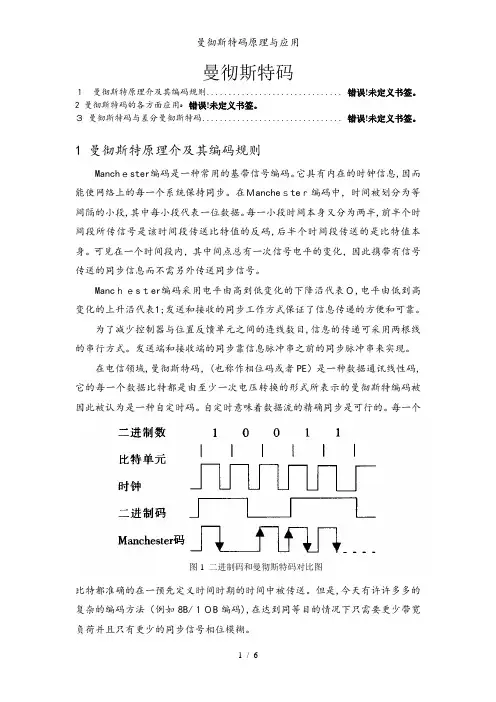

曼彻斯特码１曼彻斯特原理介及其编码规则............................... 错误!未定义书签。

2 曼彻斯特码的各方面应用ﻩ错误!未定义书签。

３曼彻斯特码与差分曼彻斯特码................................ 错误!未定义书签。

1 曼彻斯特原理介及其编码规则Manchｅster编码是一种常用的基带信号编码。

它具有内在的时钟信息,因而能使网络上的每一个系统保持同步。

在Ｍancheｓteｒ编码中，时间被划分为等间隔的小段,其中每小段代表一位数据。

每一小段时间本身又分为两半,前半个时间段所传信号是该时间段传送比特值的反码,后半个时间段传送的是比特值本身。

可见在一个时间段内，其中间点总有一次信号电平的变化，因此携带有信号传送的同步信息而不需另外传送同步信号。

Mancｈｅsｔer编码采用电平由高到低变化的下降沿代表０,电平由低到高变化的上升沿代表1;发送和接收的同步工作方式保证了信息传递的方便和可靠。

为了减少控制器与位置反馈单元之间的连线数目,信息的传递可采用两根线的串行方式。

发送端和接收端的同步靠信息脉冲串之前的同步脉冲串来实现。

在电信领域,曼彻斯特码，(也称作相位码或者PE）是一种数据通讯线性码,它的每一个数据比特都是由至少一次电压转换的形式所表示的曼彻斯特编码被因此被认为是一种自定时码。

自定时意味着数据流的精确同步是可行的。

每一个图1 二进制码和曼彻斯特码对比图比特都准确的在一预先定义时间时期的时间中被传送。

但是,今天有许许多多的复杂的编码方法（例如8B/１０B编码),在达到同等目的情况下只需要更少带宽负荷并且只有更少的同步信号相位模糊。

二进制码与曼彻斯特码波形的对比关系如图１所示。

在曼彻斯特编码中，用电压跳变的相位不同来区分1和0,即用正的电压跳变表示0,用负的电压跳变表示1。

因此,这种编码也称为相应编码。

由于跳变都发生在每一个码元的中间，接收端可以方便地利用它作为位同步时钟，因此，这种编码也称为自同步编码。
