曼彻斯特码

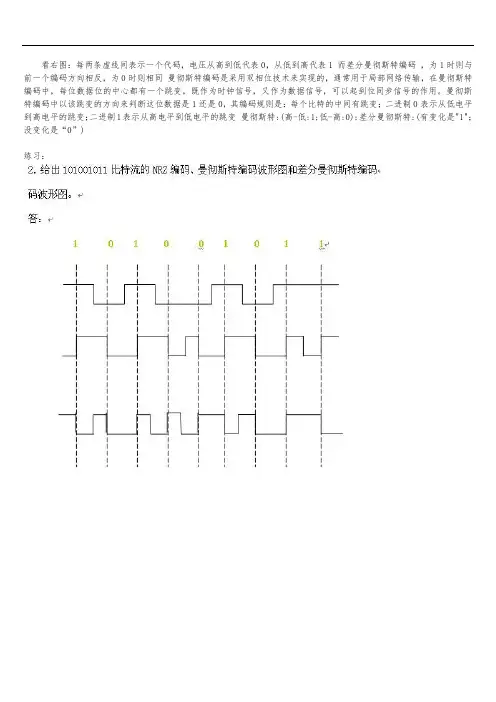

看右图：每两条虚线间表示一个代码，电压从高到低代表0，从低到高代表1 而差分曼彻斯特编码，为1时则与前一个编码方向相反，为0时则相同曼彻斯特编码是采用双相位技术来实现的，通常用于局部网络传输，在曼彻斯特编码中，每位数据位的中心都有一个跳变，既作为时钟信号，又作为数据信号，可以起到位同步信号的作用。

曼彻斯特编码中以该跳变的方向来判断这位数据是1还是0，其编码规则是：每个比特的中间有跳变；二进制0表示从低电平到高电平的跳变；二进制1表示从高电平到低电平的跳变曼彻斯特:(高-低:1;低-高:0);差分曼彻斯特:(有变化是"1"；没变化是“0”)
练习：。

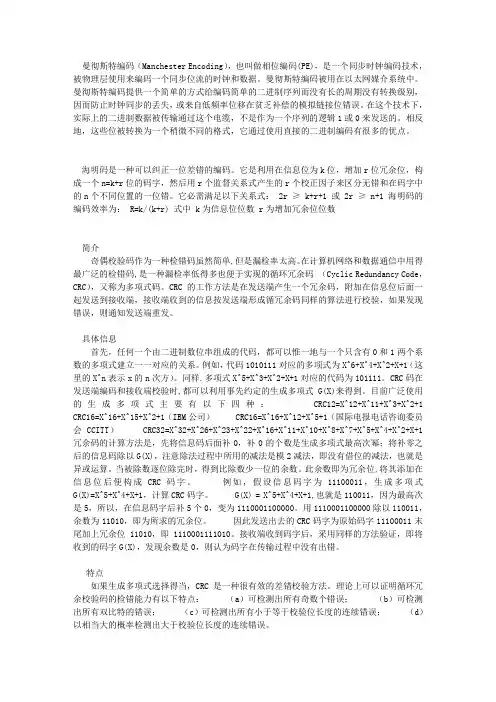

曼彻斯特编码曼彻斯特编码（Manchester Encoding），也叫做相位编码(PE)，是⼀个曼彻斯特编码同步时钟编码技术，被物理层使⽤来编码⼀个同步位流的时钟和数据。

曼彻斯特编码被⽤在以太⽹媒介系统中。

曼彻斯特编码提供⼀个简单的⽅式给编码简单的⼆进制序列⽽没有长的周期没有转换级别，因⽽防⽌时钟同步的丢失，或来⾃低频率位移在贫乏补偿的模拟链接位错误。

在这个技术下，实际上的⼆进制数据被传输通过这个电缆，不是作为⼀个序列的逻辑1或0来发送的（技术上叫做反向不归零制(NRZ)）。

相反地，这些位被转换为⼀个稍微不同的格式，它通过使⽤直接的⼆进制编码有很多的优点。

曼彻斯特编码，常⽤于局域⽹传输。

在曼彻斯特编码中，每⼀位的中间有⼀跳变，位中间的跳变既作时钟信号，⼜作数据信号；从⾼到低跳变表⽰"1"，从低到⾼跳变表⽰"0"。

还有⼀种是差分曼彻斯特编码，每位中间的跳变仅提供时钟定时，⽽⽤每位开始时有⽆跳变表⽰"0"或"1"，有跳变为"0"，⽆跳变为"1"。

对于以上电平跳变观点有歧义：关于曼彻斯特编码电平跳变，在雷振甲编写的＜＜⽹络⼯程师教程＞＞中对曼彻斯特编码的解释为：从低电平到⾼电平的转换表⽰1，从⾼电平到低电平的转换表⽰0，模拟卷中的答案也是如此，张友⽣写的考点分析中也是这样讲的，⽽《计算机⽹络（第4版）》中（P232页）则解释为⾼电平到低电平的转换为1，低电平到⾼电平的转换为0。

清华⼤学的《计算机通信与⽹络教程》《计算机⽹络（第4版）》采⽤如下⽅式：曼彻斯特编码从⾼到低的跳变是 0 从低到⾼的跳变是 1。

两种曼彻斯特编码是将时钟和数据包含在数据流中，在传输代码信息的同时，也将时钟同步信号⼀起传输到对⽅，每位编码中有⼀跳变，不存在直流分量，因此具有⾃同步能⼒和良好的抗⼲扰性能。

但每⼀个码元都被调成两个电平，所以数据传输速率只有调制速率的1/2。

曼彻斯特编码的码元
曼彻斯特编码是一种将数字信号转换成高频电压或电流信号的
编码方式，其每个码元都由两个等长的、相邻的电平组成。

在曼彻斯特编码中，如果数据位为0，则码元由一个高电平和一个低电平组成；如果数据位为1，则码元由一个低电平和一个高电平组成。

这样设计的原因是为了在传输过程中减少传输误差和提高传输速率。

曼彻斯特编码广泛应用于网络通信领域，如以太网、无线电通信等。

在以太网中，曼彻斯特编码被用于将数字数据转换成模拟信号，以便通过物理介质传输。

由于曼彻斯特编码的码元具有唯一性和同步性，因此在数据传输过程中可以减少传输错误和提高数据传输的可靠性。

在实际应用中，曼彻斯特编码还可以通过差分曼彻斯特编码进行改进，以进一步提高传输速率和可靠性。

差分曼彻斯特编码是在曼彻斯特编码的基础上加入了差分编码技术，使得每个码元的电平状态不仅取决于当前数据位，还取决于前一个码元的状态。

这种编码方式在高速数据传输和噪声环境下的数据传输中具有显著的优势。

总之，曼彻斯特编码作为一种常用的编码方式，在数字通信领域中有着广泛的应用。

同时，对其进行改进和优化，可以进一步提高数据传输的速率和可靠性。

- 1 -。

曼彻斯特编码与差分曼彻斯特编码曼彻斯特编码与差分曼彻斯特编码曼彻斯特编码（Manchester Encoding），也叫做相位编码(PE)是一个同步时钟编码技术，被物理层用来编码一个同步位流的时钟和数据；常用于局域网传输。

在曼彻斯特编码中，每一位的中间有一跳变，位中间的跳变既作时钟信号，又作数据信号,就是说主要用在数据同步传输的一种编码方式。

但在不同的书籍中，曼彻斯特编码中，电平跳动表示的值不同，这里产生很多歧义：1、在网络工程师考试以及与其相关的资料中，如：雷振甲编写的《网络工程师教程》中对曼彻斯特编码的解释为：从低电平到高电平的转换表示1，从高电平到低电平的转换表示0，模拟卷中的答案也是如此，张友生写的考点分析中也是这样讲的。

位中间电平从高到低跳变表示\；位中间电平从低到高跳变表示\。

2、在一些《计算机网络》书籍中，如《计算机网络（第4版）》中（P232页）则解释为高电平到低电平的转换为1，低电平到高电平的转换为0，《数据通信与网络（第三版）》，《计算机网络（第4版）》采用如下方式：位中间电平从高到低跳变表示\；位中间电平从低到高跳变表示\。

在清华大学出版的《计算机通信与网络教程》也是这么说的，就以此为标准，我们就叫这为标准曼彻斯编码。

至于第一种，我们在这里就叫它曼彻斯特编码。

但是要记住，在不同的情况下懂得变通。

这两者恰好相反，千万别弄混淆了。

【关于数据表示的约定】事实上存在两种相反的数据表示约定。

第一种是由G. E. Thomas, Andrew S. Tanenbaum等人在1949年提出的，它规定0是由低-高的电平跳变表示，1是高-低的电平跳变。

第二种约定则是在IEEE 802.4(令牌总线)和低速版的IEEE 802.3 (以太网)中规定,按照这样的说法, 低-高电平跳变表示1, 高-低的电平跳变表示0。

由于有以上两种不同的表示方法,所以有些地方会出现歧异。

当然,这可以在差分曼彻斯特编码(Differential Manchester encoding)方式中克服。

曼彻斯特编码例题曼彻斯特编码（Manchester code）是一种常见的数字信号编码方法，用于将二进制数据转换为电信号以进行传输。

它具有一些优点，如时钟同步、抗干扰和传输可靠性。

该编码方法将每个位的数据分为两个时期：高电平时期和低电平时期。

在一个时钟周期内，数据位的高低电平会根据规则进行切换。

具体来说，如果数据位是0，则在高电平时期传输低电平信号，而在低电平时期传输高电平信号；如果数据位是1，则正好相反，在高电平时期传输高电平信号，在低电平时期传输低电平信号。

考虑以下的例题：假设我们要将二进制数0101编码为曼彻斯特编码。

首先，我们需要确定时钟周期的长度。

然后，我们按照上述规则对每个位进行编码。

假设我们选择时钟周期为1单位时间。

对于第一个位0，我们在高电平时期传输低电平信号，在低电平时期传输高电平信号。

因此，编码为“01”。

对于第二个位1，我们在高电平时期传输高电平信号，在低电平时期传输低电平信号。

因此，编码为“10”。

对于第三个位0，编码为“01”。

对于最后一个位1，编码为“10”。

最终，我们得到了曼彻斯特编码为“01100110”。

通过曼彻斯特编码，我们可以提供时钟同步，即接收方可以根据电平的切换来确定每个位的边界和数值。

此外，由于编码过程中频繁切换电平，曼彻斯特编码也具有一定的抗干扰能力，能够减少由于噪声引起的误差。

另外，由于每个位都有一个电平切换，接收方可以更容易地检测到信号的开始和结束，从而提高传输的可靠性。

总之，曼彻斯特编码是一种常用的数字信号编码方法，具有时钟同步、抗干扰和传输可靠性等优点。

在实际应用中，它被广泛应用于以太网、无线通信和存储介质等领域，以确保数据的可靠传输。

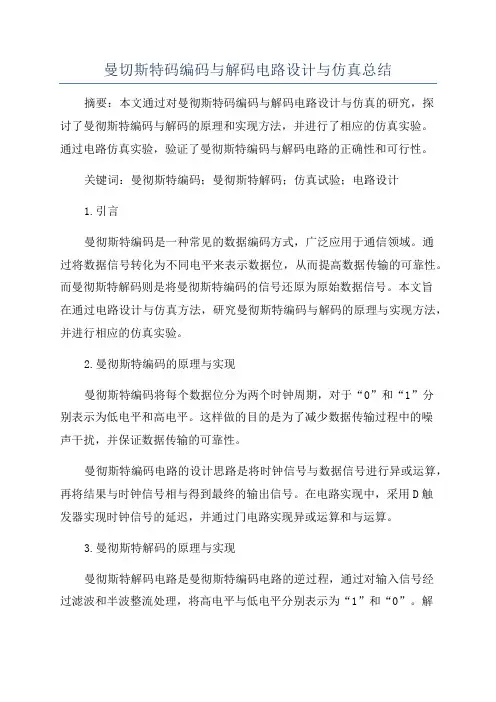

曼切斯特码编码与解码电路设计与仿真总结摘要：本文通过对曼彻斯特码编码与解码电路设计与仿真的研究，探讨了曼彻斯特编码与解码的原理和实现方法，并进行了相应的仿真实验。

通过电路仿真实验，验证了曼彻斯特编码与解码电路的正确性和可行性。

关键词：曼彻斯特编码；曼彻斯特解码；仿真试验；电路设计1.引言曼彻斯特编码是一种常见的数据编码方式，广泛应用于通信领域。

通过将数据信号转化为不同电平来表示数据位，从而提高数据传输的可靠性。

而曼彻斯特解码则是将曼彻斯特编码的信号还原为原始数据信号。

本文旨在通过电路设计与仿真方法，研究曼彻斯特编码与解码的原理与实现方法，并进行相应的仿真实验。

2.曼彻斯特编码的原理与实现曼彻斯特编码将每个数据位分为两个时钟周期，对于“0”和“1”分别表示为低电平和高电平。

这样做的目的是为了减少数据传输过程中的噪声干扰，并保证数据传输的可靠性。

曼彻斯特编码电路的设计思路是将时钟信号与数据信号进行异或运算，再将结果与时钟信号相与得到最终的输出信号。

在电路实现中，采用D触发器实现时钟信号的延迟，并通过门电路实现异或运算和与运算。

3.曼彻斯特解码的原理与实现曼彻斯特解码电路是曼彻斯特编码电路的逆过程，通过对输入信号经过滤波和半波整流处理，将高电平与低电平分别表示为“1”和“0”。

解码电路的设计思路是通过比较邻近的两个采样值的大小，然后确定其对应的数据位。

曼彻斯特解码电路的实现过程中，需要用到运算放大器、比较器、滤波电路和半波整流电路等。

其中，运算放大器用于放大信号；比较器用于判断邻近采样值的大小；滤波电路用于滤除不必要的高频干扰信号；半波整流电路用于将输入信号转化为仅含正半波部分的输出信号。

4.仿真实验与结果分析为了验证曼彻斯特编码与解码电路的正确性和可行性，本文采用Multisim软件进行了相关的仿真实验。

在实验中，分别对曼彻斯特编码电路和曼彻斯特解码电路进行了仿真测试。

实验结果表明，曼彻斯特编码电路能够将输入的数据信号正确转化为曼彻斯特编码信号，同时保持了数据传输过程中高低电平的变化。

曼彻斯特编码（Manchester Encoding），也叫做相位编码(PE)，是一个同步时钟编码技术，被物理层使用来编码一个同步位流的时钟和数据。

曼彻斯特编码被用在以太网媒介系统中。

曼彻斯特编码提供一个简单的方式给编码简单的二进制序列而没有长的周期没有转换级别，因而防止时钟同步的丢失，或来自低频率位移在贫乏补偿的模拟链接位错误。

在这个技术下，实际上的二进制数据被传输通过这个电缆，不是作为一个序列的逻辑1或0来发送的。

相反地，这些位被转换为一个稍微不同的格式，它通过使用直接的二进制编码有很多的优点。

海明码是一种可以纠正一位差错的编码。

它是利用在信息位为k位，增加r位冗余位，构成一个n=k+r位的码字，然后用r个监督关系式产生的r个校正因子来区分无错和在码字中的n个不同位置的一位错。

它必需满足以下关系式： 2r ≥ k+r+1 或 2r ≥ n+1 海明码的编码效率为： R=k/(k+r) 式中 k为信息位位数 r为增加冗余位位数简介奇偶校验码作为一种检错码虽然简单,但是漏检率太高。

在计算机网络和数据通信中用得最广泛的检错码,是一种漏检率低得多也便于实现的循环冗余码（Cyclic Redundancy Code，CRC），又称为多项式码。

CRC的工作方法是在发送端产生一个冗余码，附加在信息位后面一起发送到接收端，接收端收到的信息按发送端形成循冗余码同样的算法进行校验，如果发现错误，则通知发送端重发。

具体信息首先，任何一个由二进制数位串组成的代码，都可以惟一地与一个只含有0和1两个系数的多项式建立一一对应的关系。

例如，代码1010111对应的多项式为X^6+X^4+X^2+X+1（这里的X^n表示x的n次方）。

同样.多项式X^5+X^3+X^2+X+1对应的代码为101111。

CRC码在发送端编码和接收端校验时,都可以利用事先约定的生成多项式G(X)来得到。

目前广泛使用的生成多项式主要有以下四种：CRC12=X^12+X^11+X^3+X^2+1 CRC16=X^16+X^15+X^2+1（IBM公司）CRC16=X^16+X^12+X^5+1（国际电报电话咨询委员会CCITT）CRC32=X^32+X^26+X^23+X^22+X^16+X^11+X^10+X^8+X^7+X^5+X^4+X^2+X+1 冗余码的计算方法是，先将信息码后面补0，补0的个数是生成多项式最高次幂；将补零之后的信息码除以G(X)，注意除法过程中所用的减法是模2减法，即没有借位的减法，也就是异或运算。

几种编码方式（RZ、NRZ、NRZI、曼彻斯特编码）在数字电路中，组成一连串信息的基元就是0和1，无论是在CPU、DSP、MCU甚至是个数字计数器中，数字电路在其中能够处理的信息也只有0和1，而对于任何外界的信息，计算机都能通过两个量来描述，那就是0和1。

而对于数字通信来说，想要用0和1来传递你想传达的信息，则必须要通过一种特殊的约定来进行同步，这种约定就是编码。

两台设备要想进行有线通信，最终都是将想要传达的信息转变成一串比特流，进而在传输线上进行传输。

常规数字通信为数据线+时钟线的形式，但对于高速信号而言，时钟线和数据线长度的稍稍偏差，就会造成接收端无法满足数据采样的建立时间，故会导致数据出错。

而最好的方式就是将时钟信号和数据信号用同一根线来传递，所以出现了一些比较特殊的编码，是的时钟和数据能够融合在一起。

下面主要讨论5中常用的编码方式：1.RZ(Return Zero Code)编码RZ编码也成为归零码，归零码的特性就是在一个周期内，用二进制传输数据位，在数据位脉冲结束后，需要维持一段时间的低电平。

举个图例吧：图1 RZ码示意图图中红色的线表示数据，只占据一部分的周期，剩下周期部分为归零段。

而归零码而分为单极性归零码和双极性归零码，图1表示的是单极性归零码，即低电平表示0，正电平表示1。

对于双极性归零码来说，则是高电平表示1，负电平表示0。

如下图所示：图2 双极性RZ码示意图这种编码方式虽说能够同时传递时钟信号和数据信号，但由于归零需要占用一部分的带宽，故传输效率也就收到了一定的限制，假设数据传输时间为t，一个周期时间为T，则这种传输效率η=t/T。

2.NRZ(Non Return Zero Code)编码NRZ编码也成为不归零编码，也是我们最常见的一种编码，即正电平表示1，低电平表示0。

它与RZ码的区别就是它不用归零，也就是说，一个周期可以全部用来传输数据，这样传输的带宽就可以完全利用。

一般常见的带有时钟线的传输协议都是使用NRZ编码或者差分的NRZ编码。

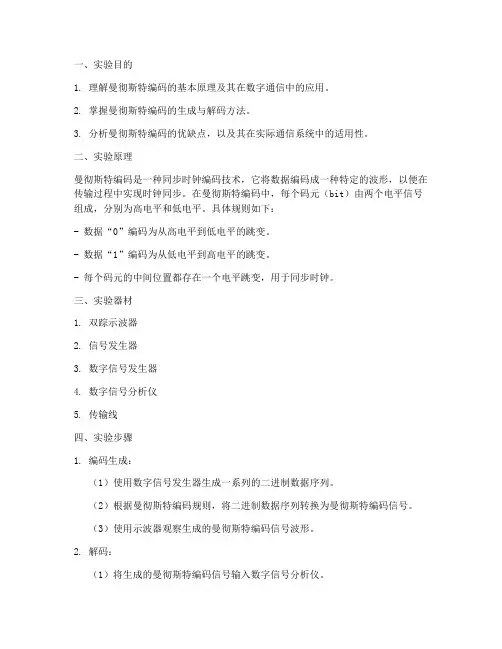

一、实验目的1. 理解曼彻斯特编码的基本原理及其在数字通信中的应用。

2. 掌握曼彻斯特编码的生成与解码方法。

3. 分析曼彻斯特编码的优缺点，以及其在实际通信系统中的适用性。

二、实验原理曼彻斯特编码是一种同步时钟编码技术，它将数据编码成一种特定的波形，以便在传输过程中实现时钟同步。

在曼彻斯特编码中，每个码元（bit）由两个电平信号组成，分别为高电平和低电平。

具体规则如下：- 数据“0”编码为从高电平到低电平的跳变。

- 数据“1”编码为从低电平到高电平的跳变。

- 每个码元的中间位置都存在一个电平跳变，用于同步时钟。

三、实验器材1. 双踪示波器2. 信号发生器3. 数字信号发生器4. 数字信号分析仪5. 传输线四、实验步骤1. 编码生成：（1）使用数字信号发生器生成一系列的二进制数据序列。

（2）根据曼彻斯特编码规则，将二进制数据序列转换为曼彻斯特编码信号。

（3）使用示波器观察生成的曼彻斯特编码信号波形。

2. 解码：（1）将生成的曼彻斯特编码信号输入数字信号分析仪。

（2）分析信号，提取时钟信号和数据信号。

（3）将数据信号解码为原始的二进制数据序列。

3. 分析：（1）对比原始二进制数据序列和曼彻斯特编码信号，分析编码效果。

（2）分析曼彻斯特编码的优缺点，以及在实际通信系统中的应用。

五、实验结果与分析1. 编码效果：通过实验，我们成功生成了曼彻斯特编码信号，并成功解码为原始二进制数据序列。

这说明曼彻斯特编码能够有效地将数据编码和解码，实现时钟同步。

2. 优缺点分析：优点：- 实现时钟同步，提高数据传输的可靠性。

- 抗干扰能力强，适应性强。

- 无直流分量，便于长距离传输。

缺点：- 编码效率低，传输相同数据所需的带宽是原始数据的两倍。

- 信号波形复杂，对硬件要求较高。

3. 实际应用：曼彻斯特编码在以下领域有广泛应用：- 以太网：IEEE 802.3标准规定以太网使用曼彻斯特编码。

- 同步串行通信：RS-485、RS-422等标准也采用曼彻斯特编码。

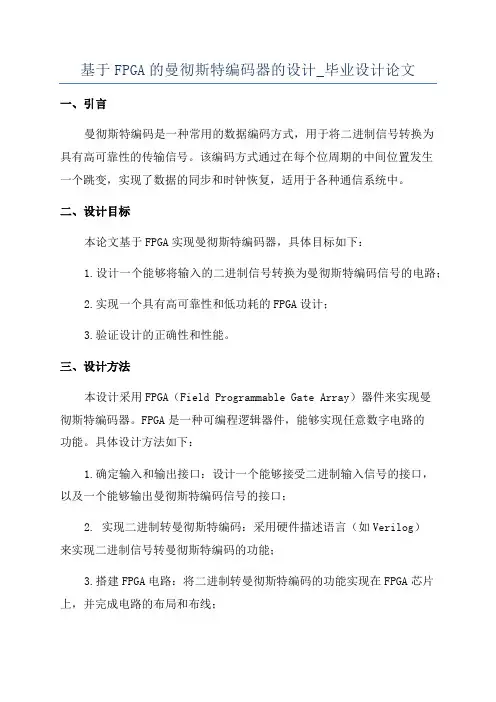

基于FPGA的曼彻斯特编码器的设计_毕业设计论文一、引言曼彻斯特编码是一种常用的数据编码方式，用于将二进制信号转换为具有高可靠性的传输信号。

该编码方式通过在每个位周期的中间位置发生一个跳变，实现了数据的同步和时钟恢复，适用于各种通信系统中。

二、设计目标本论文基于FPGA实现曼彻斯特编码器，具体目标如下：1.设计一个能够将输入的二进制信号转换为曼彻斯特编码信号的电路；2.实现一个具有高可靠性和低功耗的FPGA设计；3.验证设计的正确性和性能。

三、设计方法本设计采用FPGA（Field Programmable Gate Array）器件来实现曼彻斯特编码器。

FPGA是一种可编程逻辑器件，能够实现任意数字电路的功能。

具体设计方法如下：1.确定输入和输出接口：设计一个能够接受二进制输入信号的接口，以及一个能够输出曼彻斯特编码信号的接口；2. 实现二进制转曼彻斯特编码：采用硬件描述语言（如Verilog）来实现二进制信号转曼彻斯特编码的功能；3.搭建FPGA电路：将二进制转曼彻斯特编码的功能实现在FPGA芯片上，并完成电路的布局和布线；4.验证设计的正确性：通过模拟器和实际测试来验证设计的正确性和性能。

四、设计过程1.确定输入和输出接口：设计一个能够接受8位二进制输入信号的接口，以及一个能够输出8位曼彻斯特编码信号的接口；2. 实现二进制转曼彻斯特编码：采用Verilog语言实现二进制信号转曼彻斯特编码的功能。

具体实现过程如下：a.分别根据输入信号的每一位，产生曼彻斯特编码的两个时钟周期；b.在每个时钟周期的中间位置，产生一个跳变信号；c.将每一位的曼彻斯特编码信号与前一位的信号进行连接，形成完整的曼彻斯特编码信号；d.将曼彻斯特编码信号输出到输出接口。

3.搭建FPGA电路：采用FPGA开发板来搭建曼彻斯特编码器电路，完成电路的布局和布线。

具体步骤如下：a.将输入接口和输出接口与FPGA器件的引脚相连接；b. 将Verilog程序加载到FPGA器件上；c.根据FPGA开发板的规格和电路设计，完成电路的布局和布线；d.将FPGA器件和外设（如计算机）相连接。

曼彻斯特编码的码元一、什么是曼彻斯特编码的码元曼彻斯特编码是一种用于数字信号传输的编码方式，它将每个二进制位表示为一段等时长的码元。

在曼彻斯特编码中，每个码元都包含一个过渡边沿，用于同步信号的恢复。

曼彻斯特编码的码元可以被解码为二进制位，用于数据的传输和存储。

二、曼彻斯特编码的码元的特点1.码元长度固定：曼彻斯特编码的每个码元长度相等，这样可以保证信号的同步性，使得接收端能够准确地解码出原始数据。

2.过渡边沿：每个码元都包含一个过渡边沿，用于同步信号的恢复。

过渡边沿的出现使得接收端可以根据边沿的变化来识别出码元的开始和结束。

3.高频信号：曼彻斯特编码的码元中包含频率较高的信号，这样可以减少低频噪声的影响，提高信号的可靠性和抗干扰能力。

4.单向传输：曼彻斯特编码只能实现单向传输，即只能从发送端向接收端传输数据，不能实现双向通信。

三、曼彻斯特编码的码元表示方式曼彻斯特编码的码元可以表示为高电平和低电平两种状态。

通常情况下，高电平表示二进制位的0，低电平表示二进制位的1。

每个码元的开始和结束都通过过渡边沿来表示。

四、曼彻斯特编码的码元示例以下是一个使用曼彻斯特编码的码元示例：二进制位曼彻斯特编码的码元0 011 10在这个示例中，二进制位0被编码为01，二进制位1被编码为10。

每个码元都包含一个过渡边沿，用于同步信号的恢复。

五、曼彻斯特编码的码元的应用曼彻斯特编码的码元广泛应用于数字通信领域。

它可以在数据传输过程中提供同步信号，减少传输中的误码率。

曼彻斯特编码的码元还可以用于数据存储，例如在磁盘驱动器中，可以将数据编码为曼彻斯特编码的码元来提高读取的可靠性。

六、曼彻斯特编码的码元的优缺点优点：1.同步性强：曼彻斯特编码的码元每个都包含一个过渡边沿，可以提供同步信号，减少传输中的误码率。

2.抗干扰能力强：曼彻斯特编码的码元中包含频率较高的信号，可以减少低频噪声的影响，提高信号的可靠性和抗干扰能力。

缺点：1.带宽占用较高：曼彻斯特编码的码元中包含频率较高的信号，带宽占用较高，限制了传输速率的提高。
