数字电子技术课程设计题目范本

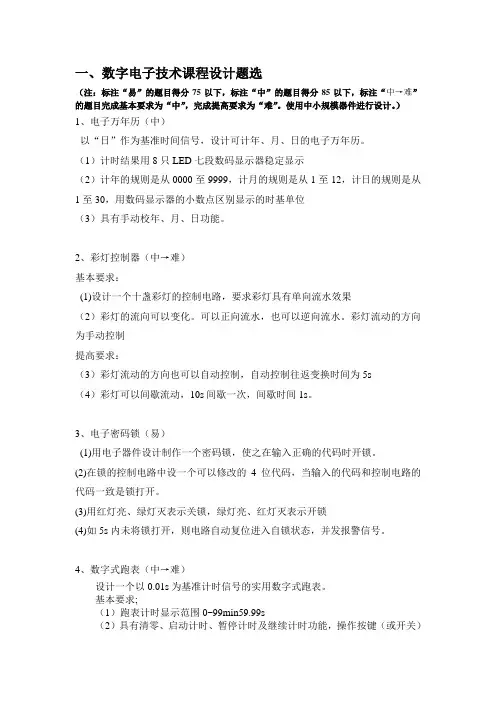

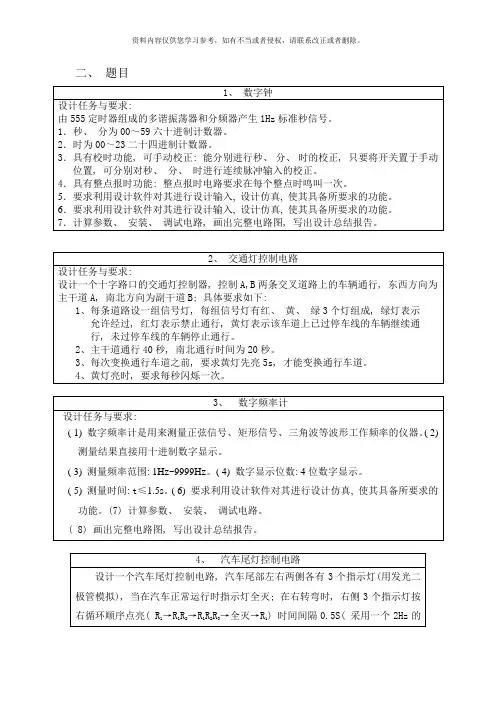

一、数字电子技术课程设计题选（注：标注“易”的题目得分75以下，标注“中”的题目得分85以下，标注“中→难”的题目完成基本要求为“中”，完成提高要求为“难”。

使用中小规模器件进行设计。

）1、电子万年历（中）以“日”作为基准时间信号，设计可计年、月、日的电子万年历。

（1）计时结果用8只LED七段数码显示器稳定显示（2）计年的规则是从0000至9999，计月的规则是从1至12，计日的规则是从1至30，用数码显示器的小数点区别显示的时基单位（3）具有手动校年、月、日功能。

2、彩灯控制器（中→难）基本要求：(1)设计一个十盏彩灯的控制电路，要求彩灯具有单向流水效果（2）彩灯的流向可以变化。

可以正向流水，也可以逆向流水。

彩灯流动的方向为手动控制提高要求：（3）彩灯流动的方向也可以自动控制，自动控制往返变换时间为5s（4）彩灯可以间歇流动，10s间歇一次，间歇时间1s。

3、电子密码锁（易）(1)用电子器件设计制作一个密码锁，使之在输入正确的代码时开锁。

(2)在锁的控制电路中设一个可以修改的4位代码，当输入的代码和控制电路的代码一致是锁打开。

(3)用红灯亮、绿灯灭表示关锁，绿灯亮、红灯灭表示开锁(4)如5s内未将锁打开，则电路自动复位进入自锁状态，并发报警信号。

4、数字式跑表（中→难）设计一个以0.01s为基准计时信号的实用数字式跑表。

基本要求;（1）跑表计时显示范围0~99min59.99s（2）具有清零、启动计时、暂停计时及继续计时功能，操作按键（或开关）不超过2个（3）时钟源误差不超过0.01s提高要求（4）显示最大值可达23h59min59.99s，有整点、半点提醒功能（5）有定时功能（6）有倒计时功能5、四路抢答器（难）设计一个四组参赛的智力竞赛抢答器基本要求：（1）当某台参赛者按下抢答开关时，由数码管显示该台编号并伴有声响。

此时，抢答器不再接收其他输入信号。

（2）电路具有定时功能。

要求回答问题的时间≤30秒（显示为29~00），时间显示采用倒计时方式。

.《数字电子技术》课程设计题目：基于FPGA的汽车尾灯控制器设计院系：工学院专业班级：电子信息工程12秋1班姓名：学号：小组成员：指导教师：赵兰、周丽婕、徐振完成日期2015年1月目录1 引言 (1)2 Quartus II软件、FPGA硬件介绍 (2)2.1 Quartus II软件介绍 (2)2.2 FPGA硬件介绍 (2)3 汽车尾灯控制器的总体方案 (3)3.1汽车尾灯控制器的需求分析 (3)3.1.1基本要求 (3)3.1.2 特色功能 (3)3.2汽车尾灯控制器的总体工作原理 (3)4 汽车尾灯控制器的各模块仿真 (5)4.1 基本模块 (5)4.1.1 主控模块 (5)4.1.2 左边灯控制模块 (5)4.1.3 右边灯控制模块 (6)4.2 特色功能模块 (6)4.2.1 时钟变频模块 (6)4.2.2 定时器模块 (7)5 汽车尾灯控制器的整体电路仿真 (9)5.1 汽车尾灯控制器的整体框图 (9)5.2 汽车尾灯控制器的仿真波形 (9)6 程序下载调试 (10)6.1 汽车不同状态时的下载调试图 (10)6.1.1正常行驶状态 (10)6.1.2 汽车左、右转向时 (10)6.1.3 刹车状态 (10)6.1.4 故障状态 (10)7 心得体会 (12)参考文献 (13)附录 (14)1 引言汽车作为现代交通工具已大量进入人们的生活，随着电子技术的发展，对于汽车的控制电路，已经从过去的全人工开关控制发展到了智能控制。

……2 Quartus II软件、FPGA硬件介绍2.1 Quartus II软件介绍Quartus II 是Altera公司的综合性PLD/FPGA开发软件，支持原理图、VHDL、VerilogHDL以及AHDL（Altera Hardware Description Language）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD设计流程[1]。

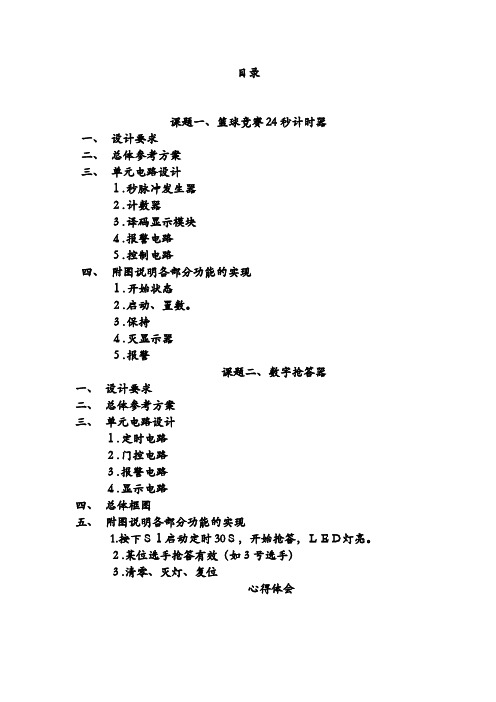

目录课题一、篮球竞赛24秒计时器一、设计要求二、总体参考方案三、单元电路设计１.秒脉冲发生器２.计数器３.译码显示模块４.报警电路５.控制电路四、附图说明各部分功能的实现１.开始状态２.启动、臵数。

３.保持４.灭显示器５.报警课题二、数字抢答器一、设计要求二、总体参考方案三、单元电路设计１.定时电路２.门控电路３.报警电路４.显示电路四、总体框图五、附图说明各部分功能的实现1.按下Ｓ１启动定时30Ｓ，开始抢答，ＬＥＤ灯亮。

２.某位选手抢答有效（如３号选手）３.清零、灭灯、复位心得体会课题一、篮球竞赛24秒计时器一、设计要求1. 具有24秒计时功能。

2. 设臵外部操作开关，控制计时器的直接清零、启动和暂停/连续功能。

3. 在直接清零时，要求数码显示器灭灯。

4. 计时器为24秒递减时, 计时间隔为1秒。

5. 计时器递减到零时，数码显示器不能灭灯，同时发出光电报警信号。

二、总体参考方案24秒计时器总体参考方案框图如图2所示。

图2 24秒计时器总体参考方案框图它包括秒脉冲发生器、计数器、译码显示电路、辅助时序控制电路（简称控制电路）和报警电路等五个部分组成。

其中计数器和控制电路是系统的主要部分。

计数器完成24秒计时功能，而控制电路是控制计时器的直接清零、启动计数和暂停/连续计数、译码显示电路的显示和灭灯等功能。

为保证系统的设计要求，在设计控制电路时，应正确处理各个信号之间的时序关系： 1．操作直接清零开关时，要求计数器清零，数码显示器灭灯。

2．当启动开关闭合时，控制电路应封锁时钟信号CP （秒脉冲信号），同时计数器完成臵数功能，数码显示器显示24秒字样；当启动开关断开时，计数器开始计数。

3．当暂停/连续开关闭合时，控制电路封锁时钟信号CP ，计数器处于锁存状态；当暂停/连续开关断开时，计数器继续累计计数。

三、单元电路的设计 １.秒脉冲发生器该电路由555定时器组成多谐振器，在555的３引脚输出周期为T=４0.7(R1+2*R2)*C=0.7*(4.7+2*5)*1e3*100*1e-6=1S 的方波。

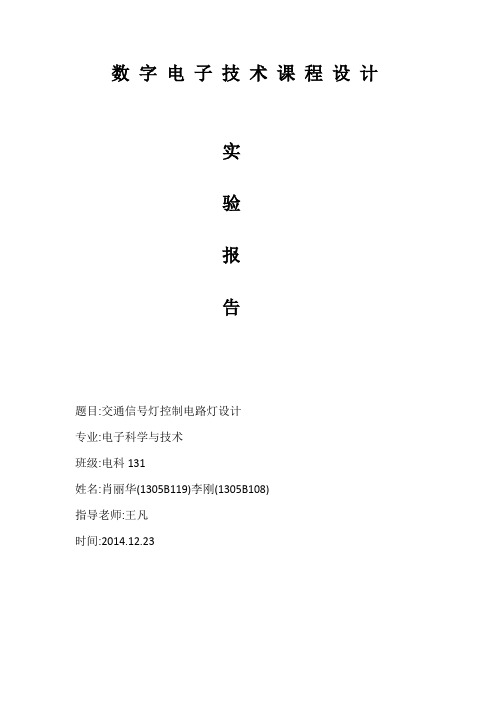

数字电子技术课程设计实验报告题目:交通信号灯控制电路灯设计专业:电子科学与技术班级:电科131姓名:肖丽华(1305B119)李刚(1305B108)指导老师:王凡时间:2014.12.23目录综述1.方案设计与选择1.1简述1.2设计任务和要求1.3设计方案提示2.可选用器材3.原理设计和功能描述3.1参考总电路图3.2参考电路简要说明3.3各个片子引脚图3.4实际效果图4.个人体会和总结4.1肖丽华个人体会和总结4.2李刚个人体会和总结1.1简述为了确保十字路口的车辆顺利、畅通的通过,往往都采用自动控制的交通信号灯来进行指挥。

其中红灯(R)亮表示该条道路禁止通行;黄灯(Y)亮表示停车;绿灯(G)亮表示允许通行。

1.2设计任务和要求设计一个十字路口交通信号灯控制器,其要求如下:1.满足如图3.2顺序工作流程。

图中设南北方向的红、黄、绿灯分别为NSR、NSY、NSG,东西方向的红、黄、绿灯分别为EWR、EWY、EWG。

他们的工作方式,有些必须是并行进行的,即南北方向绿灯亮,东西方向红灯亮;南北方向黄灯亮,东西方向红灯亮;南北方向红灯亮,东西方向绿灯亮;南北方向红灯亮,东西方向黄灯亮。

图3.2交通灯顺序工作流程图2.应满足两个方向的工作时序:即东西方向亮红灯时间应等于南北方向亮黄、绿灯时间之和,南北方向亮红灯时间应等于东西方向亮黄灯、绿灯之和。

时序工作流程图见图3.3所示。

图3.3中,假设每个单位时间为4秒,则南北、东西方向绿、黄、红灯亮时、间分别为20秒、4秒、24秒,一次循环为48秒。

其中红灯亮的时间为绿灯、黄灯亮的时间之和,黄灯是间歇闪耀。

3.十字路口要有数字显示,作为时间提示,以便人们更直观地把握时间。

具体为:当某方向绿灯亮时,置显示器为某值,然后以每秒减1计数方式工作,直至减到数为“0”,十字路口红、绿灯等交换,一次工作循环结束,而进入下一步某方向的工作循环。

例如:当南北方向从红灯转换成绿灯时,置南北方向数字显示为24,并使数显计数器开始减“1”计数,当减到绿灯灭而黄灯亮(闪耀)时,数显得值应为4,当减到“0”时,此时黄灯灭,而南北方向的红灯亮;同时,使得东西方向的绿灯亮,并置东西方向的数显为24。

一、字符发生器设计用EPROM设计一个能显示“中国”字样的并行字符发生器。

可用的器件有：EPROM2764 （A12~A0位地址，其容量为8k字节）、四位二进制计数器若干片、2/4译码器、16×16发光二极管点阵显示屏、CP时钟设定为已知。

要求“中国”字样分二页显示。

要求：1．画出字符发生器的大致框图；2．设计要显示字符“中国”的存储电路；3．字型选择控制电路；4．“中国”字符的编码表；5．画出并行字符发生器的原理框图；6．简述字符显示原理；请参阅“《电子技术课程设计指导》，彭介华主编，高教出版社，1997年”一书，请参阅“《可编程逻辑设计技术及应用》，高书莉等编，邮电出版社，01年9月”一书，设计报告内容要求：1．写出你考虑该问题的基本思路，画出一个实现电路功能的大致框图。

2．设计出框图中各部分逻辑电路，可用中、小规模集成电路，也可用中规模集成电路连接而成。

对各部分电路的工作原理应作出说明。

3．最后，画出整个设计电路的原理电路图，并说明电路工作原理。

4．图用直尺画，各功能引脚应有标号。

设计报告文字通顺，清晰，原理要表达清楚。

5．评分依据：①设计思路，②单元电路正确与否，③整体电路是否完整，④电路原理说明是否基本正确，⑤报告是否清晰等。

6．谈谈你对本次用设计报告代替传统考试的收获和体会。

7．2003年1月20日前交报告。

二、32路彩灯设计用EPROM设计一个控制32路彩灯的控制逻辑电路，用“0”代表彩灯不亮，“1”代表彩灯亮，32路彩灯分成四个区段，亮的顺序设定为从右到左；可用的器件：EPROM2716（10位地址，容量为2k字节）、计数器、译码器、数码寄存器等，用发光二极管代替彩灯。

提示：1．实现32路花灯彩灯控制电路的设计思想；2．花型彩灯的编码设计；3．时序控制电路的设计；4．画出32路彩灯控制电路图；5．简述彩灯显示原理；6．请参阅“《电子技术课程设计指导》，彭介华主编，高教出版社，1997年”一书，7．请参阅“《可编程逻辑设计技术及应用》，高书莉等编，邮电出版社，01年9月”一书，设计报告内容要求：1．写出你考虑该问题的基本思路，画出一个实现电路功能的大致框图。

数电课设说明1.单人单题，每个题目在同一班不能超过5人选择！为了避免重复过多，请填写两个心仪的题目。

2.如果这些题目都进不了尊驾法眼，请自行设计题目名称、题目要求并提交给老师，审核通过后也可以正式进场施工。

3.建议先用Multisim或Proteus仿真测试再制作。

1．智力竞赛抢答装置的设计（1）基本功能①4名选手编号为：1，2，3，4。

各有一个抢答按钮，按钮的编号与选手的编号对应；②给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始；③抢答器具有数据锁存和显示的功能。

抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时给出音响提示，封锁输入编码电路，禁止其他选手抢答。

抢答选手的编号一直保持到主持人将系统清零为止；④抢答器具有定时（9秒）抢答的功能。

当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续0.5秒。

参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续0.5秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止；⑤如果抢答定时已到，却没有选手抢答时，本次抢答无效。

系统扬声器报警（音响持续0.5秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示0。

（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。

（3）主要器件74LS175、74LS20、74LS00、CC40192、CC4511、CC40106、555、数码管、蜂鸣器2．多功能数字钟的设计（1）基本功能①用七段LED数码管以十进制显示“时”、“分”、“秒”；②计时计数器用24进制计时电路；③可手动校时，能分别进行时、分的校正；④整点报时。

（2）设计成果要求①利用集成芯片、分立元件制作线路板，实现有关电路功能；②设计报告一份。

数字电子技术课程设计电子系统设计（CPLD）指导书主要技术：EDA；MAX+plus Ⅱ；FPGA；EPLD设计题目：1、简易电子琴2、数字式秒表3、数字式竞赛抢答器4、交通信号灯控制器5、脉冲序列检测器6、简易数字频率计7、A/D采样控制器8、任意波形发生器南通大学电子信息学院二００五年六月课程设计指导书一、目的：课程设计是教学中的一个重要环节，对学生来说是一次工程技术人员工作的锻炼，通过课程设计，学生不仅可以系统地复习、巩固本课程的基本知识，而且还可以学到如何把书本上的知识运用于解决工程实际问题的方法。

随着电子技术的迅猛发展，传统的电子设计方法设计周期长、设计成本高、安装调试复杂，尤其是大规模、较复杂的电子线路设计，已明显跟不上电子技术飞速发展的需要。

本课程设计采用电子线路计算机辅助设计手段，让学生掌握最新的数字电子线路设计和分析方法（MAX+plus Ⅱ），培养学生运用先进的电子设计自动化（EDA）技术进行电子线路设计和分析的能力。

通过本课程设计，学生应达到以下要求：1、掌握电子线路的一般设计方法及步骤；2、较熟练地使用电子线路计算机辅助设计软件（MAX+plus Ⅱ）；3、比较熟练地使用常用的集成电路、晶体管元器件手则；4、学会运用计算机辅助设计软件（MAX+plus Ⅱ）对所设计的电子线路进行分析和调试；5、学会编制设计文件、绘制较为复杂的电子线路图。

二、要求：1、设计与计算学生根据所选课题的任务、要求和条件进行总体案的设计，通过论证与选择，确定总体方案。

此后运用计算机辅助设计软件（MAX+plus Ⅱ）对方案中单元电路进行详细的逻辑设计（包括元器件的选用和电路参数的计算）、仿真分析，同时画出电路及仿真图。

2、安装与调试学生设计的逻辑电路经指导教师审查通过后，学生即可向实验室领取实验箱，进行编程（下载），测试是否达到设计要求，针对发现的问题进行电路修改，调整元器件，排除电路故障，并重新下载调试和测试，使之达到设计要求。

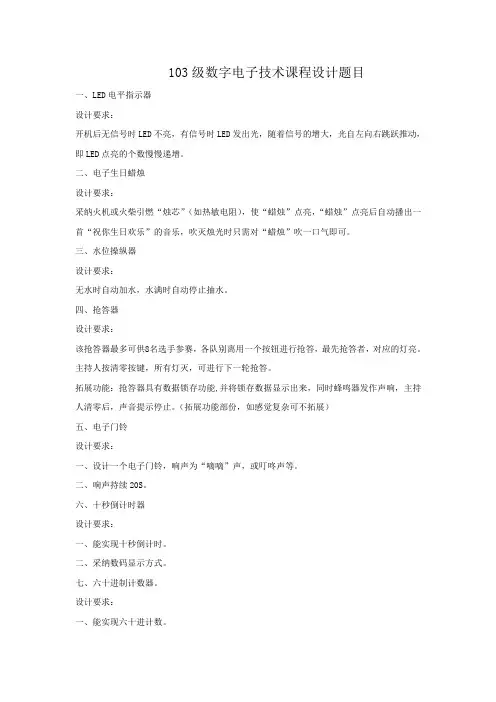

103级数字电子技术课程设计题目一、LED电平指示器设计要求：开机后无信号时LED不亮，有信号时LED发出光，随着信号的增大，光自左向右跳跃推动，即LED点亮的个数慢慢递增。

二、电子生日蜡烛设计要求：采纳火机或火柴引燃“烛芯”（如热敏电阻），使“蜡烛”点亮，“蜡烛”点亮后自动播出一首“祝你生日欢乐”的音乐，吹灭烛光时只需对“蜡烛”吹一口气即可。

三、水位操纵器设计要求：无水时自动加水，水满时自动停止抽水。

四、抢答器设计要求：该抢答器最多可供8名选手参赛，各队别离用一个按钮进行抢答，最先抢答者，对应的灯亮。

主持人按清零按键，所有灯灭，可进行下一轮抢答。

拓展功能：抢答器具有数据锁存功能,并将锁存数据显示出来，同时蜂鸣器发作声响，主持人清零后，声音提示停止。

（拓展功能部份，如感觉复杂可不拓展）五、电子门铃设计要求：一、设计一个电子门铃，响声为“嘀嘀”声，或叮咚声等。

二、响声持续20S。

六、十秒倒计时器设计要求：一、能实现十秒倒计时。

二、采纳数码显示方式。

七、六十进制计数器。

设计要求：一、能实现六十进计数。

二、采纳数码显示数字。

3、有暂停功能。

方波产生电路可没必要设计。

八、彩灯操纵器设计要求：1.至少四路输出，循环方式自定；2.输出采纳高亮度LED灯；3、灯亮灭速度可调剂；九、照明灯自动操纵器设计要求：一、灯采纳高亮度LED灯；二、光控方式；3、电路操纵核心元件采纳数字类IC。

十、故障指示电路设计要求：一、一台设备出故障，黄灯亮；两台设备出故障，红灯亮；三台设备出故障，黄灯和红灯都亮。

二、设备工作或故障可用开关来模拟。

说明：一、在这些题目内选题，每一个题目限定在每一个班级内不得超过四人选该题；能够两三个人合作一份，也可自选题目，需上报自选的题目和设计要求.2、说明书原理清楚。

3、附课程设计说明书电子文档、数字集成电路速查，供同窗们参考。

语音电路电路图：由KD9300构成的电子生日蜡烛控制器利用KD9300构成的电子生日蜡烛控制电路由图可知，该电子生日蜡烛控制器由电源电路、输入控制电路和语音电路等组成。

数字电子技术课程设计 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】东北石油大学课程设计东北石油大学课程设计任务书课程数字电子技术课程设计题目电子密码锁专业姓名学号主要内容：根据设计要求，运用所学的数字电子技术及电路基础等知识，设计一种由输入密码、设定密码、寄存电路、比较电路、显示电路、修改密码组成的电子密码锁。

主要工作部分是将输入密码与正确密码进行比较，密码正确时红色发光二极管亮，密码错误则绿色发光二极管亮。

密码是否相等利用数值比较器将输入的密码和预定密码进行比较，当相等时便触发红色发光二极管，不相等则作用到绿色发光二极管。

基本要求：（1）密码由三位十进制数组成，具有解锁指示。

（2） 3位数码管显示输入的密码（3）具有密码修改功能（4）系统外电源为AC 220V。

主要参考资料：[1] 门宏.怎样看数字电路.北京：中国邮电出版社,2007[2] 庚华光.电子技术基础数字部分.北京：高等教育出版社,1998[3] 王连英，章小印.数字电子技术基础.江西：江西高校出版社，2000[4] 荀殿栋，程宗汇.实用数字电路设计手册.电子工业出版社，1994完成期限指导教师专业负责人年月日目录1 课程设计的目的科技的发展使电子产品的应用越来越广泛，电子电路的设计也越来越重要。

随着人们生活水平的提高，如何实现家庭防盗这一问题也变得尤其的突出，传统的机械锁由于结构简单，被撬的事件屡见不鲜，电子锁由于其保密性高，使用灵活性好，安全系数高，受到广大用户的亲昵。

同时随着电子产品向智能化和微型化的不断发展，数字逻辑电路电子芯片已成为电子产品研制和开发首选的控制器。

用电子逻辑电路设计的密码锁经实际操作表明，该密码锁具有安全、实用、成本低等优点，符合一般用锁的需要，具有一定的现实意义。

本次课程设计目的就是通过独立查阅、整理、分析有关资料，掌握脉冲产生、整形与分频电路及掌握计数、译码与显示电路，并运用数字集成电路完成设计一种简单的电子密码锁。

数字电子技术课程设计题目题目.1：多功能数字钟的电路设计数字钟是采用数字电路实现"时〞、"分〞、"秒〞数字显示的计时装置。

由于数字集成电路的开展和石英晶体振荡器的使用，使得数字钟的精度、稳定度远远超过了机械钟表。

钟表的数字化在提高报时精度的同时，也大大扩展了它的功能，诸如定时自动报警、按时自动打铃、时间程序自动控制、定时播送、定时启闭路灯等。

因此，研究数字钟及扩大其应用，有着非常现实的意义。

一、设计目的1.掌握数字钟的设计、组装与调试方法。

2. 熟悉集成电路的使用方法。

二、设计任务与要求1.时钟显示功能，能够以十进制显示"时〞、"分〞、"秒〞。

2.具有快速校准时、分、秒的功能。

3.计时准确度，每天计时误差不超过1s。

4.整点自动报时，在离整点10s时，便自动发出鸣叫声，步长1s，每隔1s鸣叫一次，前四响是低音，最后一响为高音，最后一响完毕为整点。

选做：1.闹钟功能，可按设定的时间闹时。

2.日历显示功能。

将时间的显示扩展为"年〞、"月〞、"日〞。

三、数字钟的根本原理及电路设计一个具有计时、校时、报时、显示等根本功能的数字钟主要由振荡器、分频器、计数器、译码器、显示器、校时电路、报时电路等七局部组成。

石英晶体振荡器产生的信号经过分频器得到秒脉冲，秒脉冲送入计数器计数，计数结果通过"时〞、"分〞、"秒〞译码器译码，并通过显示器显示时间。

数字钟的整机逻辑框图如下：图-1数字钟整机逻辑图1.石英晶体振荡器石英晶体振荡器的特点是振荡频率准确、电路构造简单、频率易调整，它是电子钟的核心，用它产生标准频率信号，再由分频器分成秒时间脉冲。

用反相器与石英晶体构成的振荡电路如图4-2-2所示。

利用两个非门G1和G2自我反应，使它们工作在线形状态，然后利用石英晶体Z1来控制振荡频率。

振荡器振荡频率的精度与稳定度根本上决定数字钟的准确度,晶振频率越高，计时准确度越高。
