砂肋软体排的施工方法

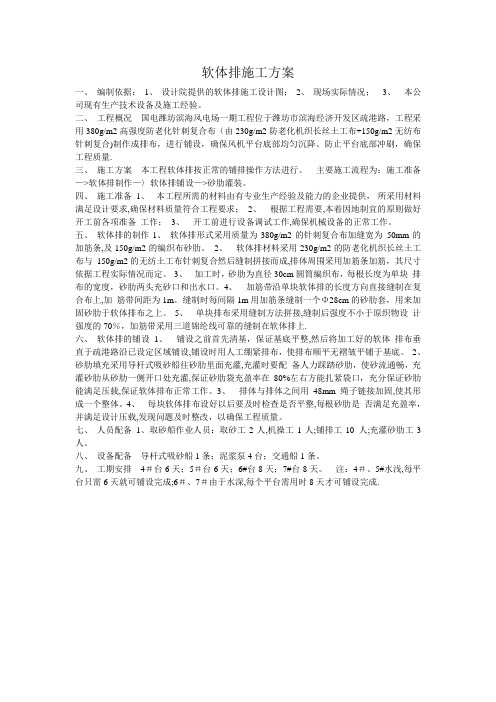

软体排施工方案一、编制依据：1、设计院提供的软体排施工设计图；2、现场实际情况；3、本公司现有生产技术设备及施工经验。

二、工程概况国电潍坊滨海风电场一期工程位于潍坊市滨海经济开发区疏港路，工程采用380g/m2高强度防老化针刺复合布（由230g/m2防老化机织长丝土工布+150g/m2无纺布针刺复合)制作成排布，进行铺设，确保风机平台底部均匀沉降、防止平台底部冲刷，确保工程质量.三、施工方案本工程软体排按正常的铺排操作方法进行。

主要施工流程为：施工准备—>软体排制作—〉软体排铺设—>砂肋灌装。

四、施工准备1、本工程所需的材料由有专业生产经验及能力的企业提供，所采用材料满足设计要求,确保材料质量符合工程要求；2、根据工程需要,本着因地制宜的原则做好开工前各项准备工作；3、开工前进行设备调试工作,确保机械设备的正常工作。

五、软体排的制作1、软体排形式采用质量为380g/m2的针刺复合布加缝宽为50mm的加筋条,及150g/m2的编织布砂肋。

2、软体排材料采用230g/m2的防老化机织长丝土工布与150g/m2的无纺土工布针刺复合然后缝制拼接而成,排体周围采用加筋条加筋，其尺寸依据工程实际情况而定。

3、加工时，砂肋为直径30cm圆筒编织布，每根长度为单块排布的宽度，砂肋两头充砂口和出水口。

4、加筋带沿单块软体排的长度方向直接缝制在复合布上,加筋带间距为1m。

缝制时每间隔1m用加筋条缝制一个Φ28cm的砂肋套，用来加固砂肋于软体排布之上。

5、单块排布采用缝制方法拼接,缝制后强度不小于原织物设计强度的70％，加筋带采用三道锦纶线可靠的缝制在软体排上.六、软体排的铺设1、铺设之前首先清基，保证基底平整,然后将加工好的软体排布垂直于疏港路沿已设定区域铺设,铺设时用人工绷紧排布，使排布顺平无褶皱平铺于基底。

2、砂肋填充采用导杆式吸砂船往砂肋里面充灌,充灌时要配备人力踩踏砂肋，使砂流通畅，充灌砂肋从砂肋一侧开口处充灌,保证砂肋袋充盈率在80%左右方能扎紧袋口，充分保证砂肋能满足压载,保证软体排布正常工作。

灌时要配备人力踩踏砂肋，使砂流通畅，充灌砂肋从砂肋一侧开口处充灌，保证砂肋袋充盈率在80%左右方能扎紧袋口，充分保证砂肋能满足压载，保证软体排布正常工作；
3、排体与排体之间搭接长度满足设计要求，确保工程质量；
4、排布铺设好以后要及时检查是否平整，每根砂肋是否满足充盈率，并满足设计压载，发现问题及时整改，以确保工程质量。

5、软体排施工完成后，先由项目部自检，自检合格后报监理验收，监理验收合格后，方可进行下道工序的施工。

6、施工工艺
砂肋软体排采用专用铺排船进行施工。

软体排铺设垂直堤轴线方向，单个排体逐一推进，后一张排体搭接在前一张排体之上，排体间的搭接宽度达到设计要求。

砂肋软体排铺设位置轨迹示意图
砂肋软体排主要的施工过程为：首先把运输船上的软体排吊放到施工方驳，摊开排体一头用尼龙绳系在卷排滚筒上，卷动滚筒使排体平展的卷在滚筒上。

然后应用GPS进行铺设船舶定位。

定位完成后开始充灌排头砂肋并顺甲板滑入水中，直至排头着地2米，然后控制卡排梁及滚筒刹车移船。

如此边充灌砂肋边进行排体沉放，保持沉排速度与移船同步。

当砂肋充灌全部结束，把排体沉放到水中解开排尾尼龙绳，这样一张软体排充灌结束。

对于水深条件不能满足船舶施工作业的区域，除有效利用潮水作业以外，同事可采用简易漂浮平台进行软体排的定位与铺排施工。

本表由施工单位填写并保存（一式三份。

接受交底人一份、交底人一份、安全员一份）。
