机电考点常识
1、电气设备安装前存放、保管期限应按厂家要求。
2、电气设备在起吊和搬运过程中，受力点位置应符合产品技术文件规定。
3、电气设备安装用的紧固件应采用镀锌制品或不锈钢制品。
4、绝缘油应经严格过滤处理，其电气强度及介质损失角正切值和色谱分析等
试验合格后才能注入设备。
5、接线端子的接触表应平整、清洁、无氧化膜，并涂以电力复合脂。
6、电气设备的保护接地和工作接地要可靠。
7、互感器安装就位后，应将各接地引出端子良好接地。
机电设备技术知识点总结一、电机基础知识1. 电机的工作原理电机是将电能转换为机械能的设备，其工作原理是通过电磁感应现象实现的。
当通电时，电机内部的线圈产生磁场，与固定在外部的磁场相互作用产生力，从而驱动电机转动。
2. 电机分类按使用的能源分类，电机主要可以分为直流电机和交流电机两大类；按转子结构分类，电机可以分为异步电机、同步电机和直线电机；按用途分类，电机可以分为空调电机、洗衣机电机、风扇电机等。
3. 电机的工作原理电机工作时的主要参数有磁场、电流、电压、感应电动势等，这些参数对电机的工作性能有着重要的影响。
4. 电机的选型在选用电机时，需要考虑其额定功率、额定电压、额定电流、转速等参数，并依据实际需求选择合适的电机类型和功率。
5. 电机的维护和保养电机在使用过程中需要定期的维护和保养，包括润滑、散热、清洁等，以确保电机的正常运行。
二、传动装置1. 传动装置的分类传动装置主要分为机械传动装置、液压传动装置和气动传动装置三大类。
2. 机械传动装置机械传动装置主要包括齿轮传动、带传动、链传动、蜗杆传动和联轴器等，通过机械元件实现机械能的传递。
3. 液压传动装置液压传动装置通过液压泵、液压缸和液压阀等元件实现液压能的传递，广泛应用于工程机械、冶金设备、航空航天等领域。
4. 气动传动装置气动传动装置通过气动泵、气动缸和气动阀等元件实现气动能的传递，应用于包装设备、起重设备、风能利用等领域。
5. 传动装置的设计原则在设计传动装置时，需要考虑传动效率、传动比、传动平稳性、传动噪音等因素，以实现良好的传动效果。
三、控制系统1. 控制系统的分类控制系统主要分为开环控制系统和闭环控制系统两大类。
2. 开环控制系统开环控制系统是指控制器输出的控制量不受被控对象影响的控制系统，其控制效果受外部干扰和系统参数变化的影响较大。
3. 闭环控制系统闭环控制系统是指控制器输出的控制量受被控对象反馈的信息影响的控制系统，能够根据被控对象状态实时调整控制量，具有良好的稳定性和鲁棒性。
机电知识点总结机电设备是指集机械与电气两大类设备于一身的设备，是由动力电源、传动机构、执行机构和控制设备组成的。
机电知识是工程技术领域的一个重要方向，涉及到机械、电气、自动化、控制等多个学科的知识。
本文将对机电知识点进行总结，包括机电设备的基本原理、常见故障及维修方法、安全注意事项等内容。
一、机电设备的基本原理1. 机械原理：机械原理是研究机械运动规律和机械力建造的基本理论，主要包括力学、动力学、静力学、动力学、机械振动等内容。
机械原理是机械设计和机械制造的理论基础，也是机电设备工作原理的基础。
2. 电气原理：电气原理是研究电的基本性质和规律的科学，主要包括电荷、电场、电流、电压、电阻、电功率等内容。
电气原理是电气工程和自动化工程的基础，也是机电设备电气部分的工作原理的基础。
3. 控制原理：控制原理是研究控制系统的设计和分析方法的科学，主要包括控制系统的稳定性、灵敏度、动态响应等内容。
控制原理是自动化工程的基础，也是机电设备控制部分的工作原理的基础。
4. 传动原理：传动原理是研究传动系统的设计和分析方法的科学，主要包括传动装置的传动比、传动效率、传动方式等内容。
传动原理是机械设计和机械制造的基础，也是机电设备传动部分的工作原理的基础。
二、机电设备的常见故障及维修方法1. 机械部分故障：机械部分故障包括轴承损坏、齿轮磨损、皮带松动等问题。
对于轴承损坏，可以采取更换轴承的方法进行维修；对于齿轮磨损，可以采取研磨或更换齿轮的方法进行维修；对于皮带松动，可以采取调整松紧度或更换皮带的方法进行维修。
2. 电气部分故障：电气部分故障包括电机故障、电缆损坏、接触不良等问题。
对于电机故障，可以采取更换电机的方法进行维修；对于电缆损坏，可以采取更换电缆的方法进行维修；对于接触不良，可以采取清洁接触点或更换接触器的方法进行维修。
3. 控制部分故障：控制部分故障包括控制器故障、传感器故障、执行机构故障等问题。
对于控制器故障，可以采取更换控制器的方法进行维修；对于传感器故障，可以采取更换传感器的方法进行维修；对于执行机构故障，可以采取更换执行机构的方法进行维修。

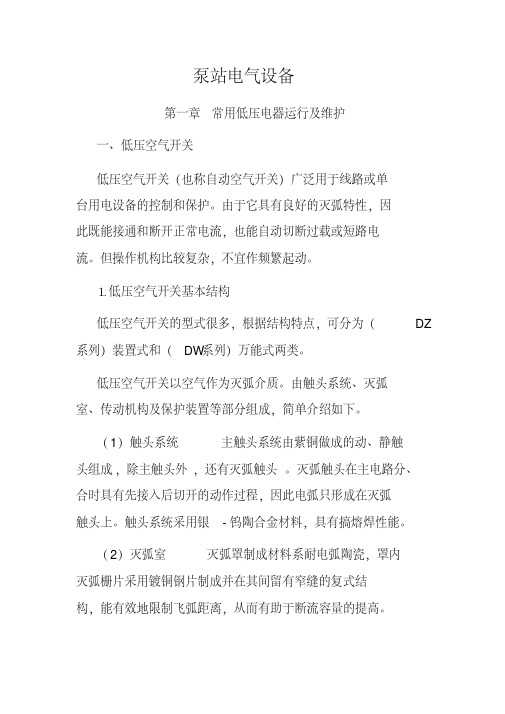

泵站电气设备
第一章常用低压电器运行及维护
一、低压空气开关
低压空气开关（也称自动空气开关）广泛用于线路或单
台用电设备的控制和保护。
由于它具有良好的灭弧特性，因
此既能接通和断开正常电流，也能自动切断过载或短路电
流。
但操作机构比较复杂，不宜作频繁起动。
⒈低压空气开关基本结构
低压空气开关的型式很多，根据结构特点，可分为（DZ 系列）装置式和（DW系列）万能式两类。
低压空气开关以空气作为灭弧介质。
由触头系统、灭弧
室、传动机构及保护装置等部分组成，简单介绍如下。
（1）触头系统主触头系统由紫铜做成的动、静触
头组成，除主触头外，还有灭弧触头。
灭弧触头在主电路分、合时具有先接入后切开的动作过程，因此电弧只形成在灭弧
触头上。
触头系统采用银-钨陶合金材料，具有搞熔焊性能。
（2）灭弧室灭弧罩制成材料系耐电弧陶瓷，罩内
灭弧栅片采用镀铜钢片制成并在其间留有窄缝的复式结
构，能有效地限制飞弧距离，从而有助于断流容量的提高。

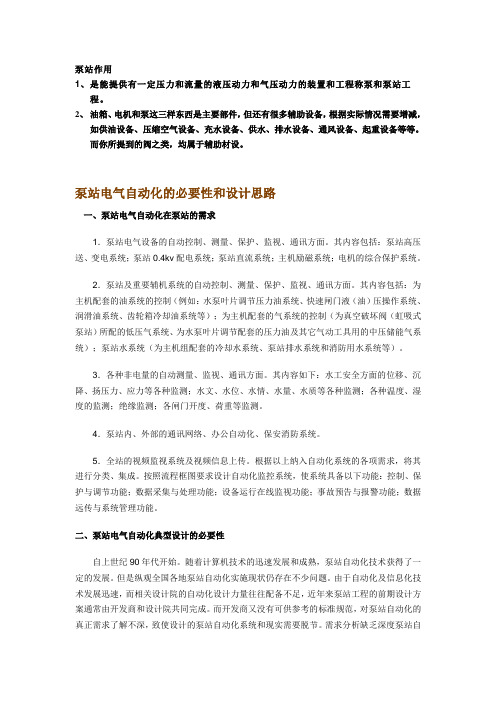

泵站作用1、是能提供有一定压力和流量的液压动力和气压动力的装置和工程称泵和泵站工程。
2、油箱、电机和泵这三样东西是主要部件，但还有很多辅助设备，根据实际情况需要增减，如供油设备、压缩空气设备、充水设备、供水、排水设备、通风设备、起重设备等等。
而你所提到的阀之类，均属于辅助材设。
泵站电气自动化的必要性和设计思路一、泵站电气自动化在泵站的需求1．泵站电气设备的自动控制、测量、保护、监视、通讯方面。
其内容包括：泵站高压送、变电系统；泵站0.4kv配电系统；泵站直流系统；主机励磁系统；电机的综合保护系统。
2．泵站及重要辅机系统的自动控制、测量、保护、监视、通讯方面。
其内容包括：为主机配套的油系统的控制（例如：水泵叶片调节压力油系统、快速闸门液（油）压操作系统、润滑油系统、齿轮箱冷却油系统等）；为主机配套的气系统的控制（为真空破坏阀（虹吸式泵站）所配的低压气系统、为水泵叶片调节配套的压力油及其它气动工具用的中压储能气系统）；泵站水系统（为主机组配套的冷却水系统、泵站排水系统和消防用水系统等）。
3．各种非电量的自动测量、监视、通讯方面。
其内容如下：水工安全方面的位移、沉降、扬压力、应力等各种监测；水文、水位、水情、水量、水质等各种监测；各种温度、湿度的监测；绝缘监测；各闸门开度、荷重等监测。
4．泵站内、外部的通讯网络、办公自动化、保安消防系统。
5．全站的视频监视系统及视频信息上传。
根据以上纳入自动化系统的各项需求，将其进行分类、集成。
按照流程框图要求设计自动化监控系统，使系统具备以下功能：控制、保护与调节功能；数据采集与处理功能；设备运行在线监视功能；事故预告与报警功能；数据远传与系统管理功能。
二、泵站电气自动化典型设计的必要性自上世纪90年代开始。
随着计算机技术的迅速发展和成熟，泵站自动化技术获得了一定的发展。
但是纵观全国各地泵站自动化实施现状仍存在不少问题。
由于自动化及信息化技术发展迅速，而相关设计院的自动化设计力量往往配备不足，近年来泵站工程的前期设计方案通常由开发商和设计院共同完成。
泵站重要基础知识点泵站是水利工程中常见的设施，用于将水从低处抽送到高处，或者将水从一个地方输送到另一个地方。
以下是泵站中一些重要的基础知识点：1. 泵站的组成：泵站主要由水泵、输水管网、电气控制系统和附属设施组成。
水泵是泵站的核心设备，通过转动叶轮将水抽送出来。
输水管网负责输送水流，电气控制系统用于控制泵的运行和水流的调节。
附属设施包括水池、泵房、进、出水渠等。
2. 泵站的工作原理：泵站工作原理基于泵的工作原理，利用叶轮的旋转产生离心力，从而将水抽入泵体，再通过泵的排出口将水送出。
泵站中的电气控制系统可以控制水泵的启动、停止和调节流量，保证泵站的正常运行。
3. 泵站的分类：泵站可以根据用途进行分类，常见的有供水泵站、排水泵站和灌溉泵站等。
供水泵站用于向城市、农村等地提供供水服务；排水泵站用于排除地下室、道路等地的积水；灌溉泵站则用于农田灌溉，提供灌溉水源。
4. 泵站的设计要点：泵站的设计需要考虑多个因素，包括地理条件、水质要求、输水距离、泵的选择和设置等。
地理条件包括地形、水源位置等，这些会直接影响到泵站的建设和运行。
此外，根据需要选择合适的水泵类型、确定泵的数量和设置位置，保证水流的顺畅和高效。
5. 泵站的维护和管理：泵站的维护和管理对于保证泵站的正常运行和延长设备寿命至关重要。
定期检查泵站设备的工作状态，保持设备的清洁和润滑，及时更换损坏的零件，以及做好设备的保养工作。
此外，及时处理泵站故障和异常情况，确保泵站的安全稳定运行。
以上是关于泵站重要基础知识点的简要介绍。
在实际应用中，还需根据具体情况进行细致的设计和操作，以确保泵站的正常工作和可靠性。
泵站运行工应知应会(三站)一、二次设备１、能正确指出图纸中主要元件实物的安装位置２、了解主要继电器的型号与工作参数３、了解主要元件在电路中的作用４、分清故障与事故信号５、会做保护模拟试验６、会更换继电器７、知道直流电源回路的走向８、会检测直流母线对地绝缘９、会进行各断路器的分合闸操作１０、了解二次回路编号的简单知识１１、会带电检查保险丝好坏１２、会熟练进行日常维护保养１３、熟悉运行巡视内容二、低压电器１、熟悉电路中各元件实物的安装位置２、熟悉每台柜控制哪些设备，熟练进行停送电３、掌握接触器的结构、动作原理４、熟练拆装接触器，会换线圈５、正确选用熔丝，会更换熔断器６、会进行热继电器的整定及复位操作７、会保养接触器８、掌握低压电机绝缘的测量方法，知道合格标准９、能分清Y与△接法，正确接通电源１０、会判断电动机是否正常运行三、高压开关柜１、掌握油开关的内部、外部结构及各部分的名称、作用２、掌握油开关分合闸原理３、了解油开关、隔离刀闸、操作机构的型号及铭牌参数４、知道隔离刀闸的作用，正确操作之５、掌握油开关的操作方法及注意事项６、掌握开关设备的保养方法７、知道每台设备的编号８、掌握操作程序９、熟悉运行巡视内容四、励磁装置１、知道可控硅装置的作用及对主机运行的影响２、知道面板表计的作用３、认识可控硅元件４、掌握装置的操作方法及注意事项５、会进行开机前的检测与操作６、掌握输出参数的正常指示值７、会进行功率因数调节８、熟悉运行巡视内容五、主电机（电气）１、知道同步电动机的简单工作原理２、了解电机铭牌参数３、正确测量绝缘电阻、吸收比，知道合格标准４、正确安装碳刷５、熟悉运行巡视内容６、熟悉开机前检查内容六、变电所设备（二站）１、熟悉设备编号及名称２、知道变压器的型号及铭牌参数３、知道变压器结构及各部件作用４、了解ＳＦ６开关的结构及铭牌参数５、正确测量变压器绝缘，掌握标准值６、掌握开关设备接触电阻的测量方法及标准值７、正确进行刀闸操作８、正确进行跌落保险操作９、正确进行变压器连接操作１０、掌握设备的操作程序１１、熟悉开机前的检查内容１２、熟悉巡视检查内容七、供排水系统１、熟悉管道走向２、了解每个闸阀的结构、作用及修理方法３、熟悉管道走向４、知道供水系统对主机的作用５、掌握冷却、润滑水的工作压力规定值６、能直观识别管道及闸阀的尺寸７、知道离心泵的工作原理８、会排除离心泵简单故障９、正确判断水泵是否正常工作１０、会进行管道扳丝操作八、主机组１、知道主机的内部、外部结构及部件的作用２、知道透平油的作用３、熟练进行顶车操作，知道顶车的作用４、正确进行刹车操作５、知道各处轴承的正常温度及非正常温度６、知道推力瓦的润滑原理７、知道油盆油位的正常值８、运行中法兰摆度允许值及测量９、熟悉冷却水、润滑水压规定值及其调节方法１０、熟悉开机前的检测项目１１、熟悉运行巡视内容九、空压机１、正确进行开停机操作２、知道管道走向及每个部件的名称、作用３、知道自动工作的压力范围及其整定方法４、会进行安全阀试验及整定５、熟悉运行巡视内容十、拍门及启闭机１、知道启闭机每个部件的名称及作用２、知道制动器的工作原理，会调整间隙３、正确进行启闭操作４、知道开机前的检查项目５、知道钢丝绳的报废标准７、掌握日常保养技术８、熟悉运行巡视内容十一、规程与制度１、熟记重要设备的操作程序２、模拟进行有关操作３、熟记有关运行制度十二、开机与停机１、分别作为值班长及操作员进行开机的全面准备及开机流程操作２、会进行停机操作十三、仪器仪表使用与保养１、万用表２、百分表３、内外径千分尺４、游标卡尺５、管道板牙６、兆欧表７、钳形电流表。
电工必知电气基础知识大全电气是电能的生产、传输、分配、使用和电工装备制造等学科或工程领域的统称。
是以电能、电气设备和电气技术为手段来创造、维持与改善限定空间和环境的一门科学，涵盖电能的转换、利用和研究三方面，包括基础理论、应用技术、设施设备等。
1、有功功率——在交流电能的发输用过程中，用于转换成电磁形式的那部分能量叫做有功2、无功功率——在交流电能的发输用过程中，用于电路内电磁场交换的那部分能量叫做无功3、电力系统——由发电机、配电装置、升压和降压变电所、电力线路及电能用户所组成的整体称为电力系统。
中性点位移：在三相电路中，电源电压三相负载对称的情况下，如果三相负荷也对称，那么不管有无中性点，中性点的电压均为零。
但如果三相负载不对称，且无中性线或中性线阻抗较大，那么中性点就会出现电压，这种现象称为中性点位移现象。
4、操作过电压——因断路器分合操作及短路或接地故障引起的暂态电压升高，称为操作过电压。
5、谐振过电压——因断路器操作引起电网回路被分割或带铁芯元件趋于饱和，导致某回路感抗和容抗符合谐振条件，可能引起谐振而出现的电压升高，称为谐振过电压。
6 、电气主接线——主要是指在发电厂、变电所、电力系统中，为满足预定的功率传送方式和运行等要求而设计的、表明高压电气设备之间相互连接关系的传送电能的电路。
7、双母线接线——它具有两组母线：工作母线I和备用母线l。
每回线路都经一台断路器和两组隔离开关分别接至两组母线，母线之间通过母线连络断路器(简称母联)连接，称为双母线接线。
8 、一个半断路器接线——每两个元件(出线或电源)用三台断路器构成一串接至两组母线，称为一个半断路器接线，又称3/2接线。
9、厂用电——发电厂在启动、运转、停役、检修过程中，有大量以电动机拖动的机械设备，用以保证机组的主要设备和输煤、碎煤、除灰、除尘及水处理等辅助设备的正常运行。
这些电动机以及全厂的运行、操作、试验、检修、照明等用电设备都属于厂用负荷，总的耗电量，统称为厂用电。
消防泵站电气说明一、简介消防泵站电气系统是指消防泵站中的电气设备和电气线路，用于提供电力支持、控制和监测消防泵站的正常运行。
本文将介绍消防泵站电气系统的组成、工作原理以及常见故障处理方法。
二、组成1. 电源系统：消防泵站电气系统的电源一般采用市电供电，通过变压器降压后供给给消防泵站的各个电气设备。
为了保证电源的稳定性和可靠性，还应配置备用电源系统，如发电机组或蓄电池组。
2. 配电系统：配电系统负责将电源供电分配至消防泵站的各个电气设备。
主要包括高压开关柜、低压开关柜、电缆等设备，通过合理的布置和接线，确保电能正常传输。
3. 控制系统：控制系统用于控制消防泵的启停、运行模式切换以及故障报警。
主要包括控制柜、自动化控制器、PLC等设备，通过信号传输和逻辑控制实现对泵站的精确控制。
4. 监测系统：监测系统用于实时监测消防泵站的电气参数和设备状态。
主要包括电能计量仪、电气保护装置、温度传感器等设备，通过数据采集和分析，及时发现问题并进行处理。
三、工作原理1. 电源供电：市电供电后，通过变压器降压至适合消防泵站电气设备使用的电压，再经过配电系统进行分配。
2. 控制与监测：通过控制系统对泵站进行自动化控制，包括启停控制、运行模式切换和故障报警等功能。
同时，监测系统实时采集电气参数和设备状态，通过报警信号提醒运维人员处理。
3. 故障处理：当发生电气故障时，应立即切断电源，并进行故障排查。
常见的故障包括线路短路、设备损坏、过电流等，需要运维人员通过检修或更换设备来恢复正常运行。
四、常见故障处理方法1. 线路短路：当发生线路短路时，应首先切断电源，隔离故障点，然后检查线路是否受损，修复或更换受损部位。
2. 设备损坏：当电气设备损坏时，应切断电源，拆除故障设备，更换新设备，并重新接线，确保设备正常工作。
3. 过电流：当发生过电流时，应及时切断电源，检查电气保护装置是否正常工作，如有需要，调整保护装置的参数，以确保电路安全运行。
泵站电气设备运行与维修管理
泵站是水泵的集中安装和具有排水、给水等功能的工程设施。
在泵站的正常运行过程中，电气设备是起到关键作用的。
泵站的电气设备包括电动泵、控制柜、电缆、电缆槽等。
电动泵是泵站的重要设备，它通过电力驱动水泵的工作，实现水的输送或排放的过程。
控制柜是用来控制电动泵的启动、停止和监测电动泵的运行状态的设备。
电缆和电缆槽是电气设备之间进行电力传输的必要设施。
在泵站的运行中，电气设备的维护保养是非常重要的。
要定期检查电动泵的运行状态和性能，包括检查电动泵的电机温度、转速、电流等指标，确保其正常运行。
要对泵站的控制柜进行检查和维护，包括检查控制柜的开关、接触器、继电器等部件的工作状态，确保其正常运行。
要定期清理电缆和电缆槽，确保电力传输的畅通。
还需要定期检查和维护泵站的接地装置，确保电气设备的安全运行。
在泵站的故障处理中，电气设备的维修是关键。
一旦发生电气设备故障，需要及时进行维修，以保证泵站的正常运行。
在进行维修时，要仔细检查故障设备，找出具体原因。
然后，可以采取相应的维修方法，如更换故障部件、修复电路等。
在维修过程中，要注意安全，避免因维修不当而引发更严重的问题。
泵站电气设备的运行与维修管理是非常重要的。
通过定期维护和维修，可以确保泵站的正常运行，提高工作效率。
为了保证泵站的电气设备的安全可靠性，可以采取适当的保养措施，如防水、防尘等。
