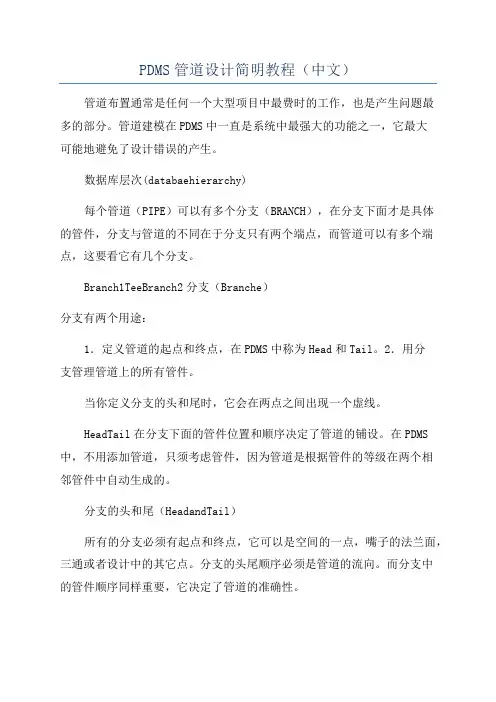

PDMS管道设计简明教程（中文）管道布置通常是任何一个大型项目中最费时的工作，也是产生问题最多的部分。
管道建模在PDMS中一直是系统中最强大的功能之一，它最大可能地避免了设计错误的产生。
数据库层次(databaehierarchy)每个管道（PIPE）可以有多个分支（BRANCH），在分支下面才是具体的管件，分支与管道的不同在于分支只有两个端点，而管道可以有多个端点，这要看它有几个分支。
Branch1TeeBranch2分支（Branche）分支有两个用途：1．定义管道的起点和终点，在PDMS中称为Head和Tail。
2．用分支管理管道上的所有管件。
当你定义分支的头和尾时，它会在两点之间出现一个虚线。
HeadTail在分支下面的管件位置和顺序决定了管道的铺设。
在PDMS 中，不用添加管道，只须考虑管件，因为管道是根据管件的等级在两个相邻管件中自动生成的。
分支的头和尾（HeadandTail）所有的分支必须有起点和终点，它可以是空间的一点，嘴子的法兰面，三通或者设计中的其它点。
分支的头尾顺序必须是管道的流向。
而分支中的管件顺序同样重要，它决定了管道的准确性。
Gaket1Flange1HeadiattartpoitionofGaket1TailiatendofGaket2Nozzle 1Elbow1Gaket2流向Nozzle2Elbow2Flange2管件的生成生成管件都要完成下面的步骤：1．从管道等级中选择管件。
2．定义管件位置。
3．指定出口方向。
等级(Specification)管道元件库非常庞大，而一类管道只用到其中一小部分，将这一小部分管件总结出来就是等级。
不同项目的同一等级也不一定相同，这要看材料的采购条件及业主的特殊要求。
等级有几个作用：1．控制材料的选用，避免浪费。
2．减小管件选择范围。
3．减少管件选用的错误。
在PDMS中用到的元件必须在元件库中定义并且放在等级中。
练习中用到的管道等级A=A1A-TRA=ANSICLASS150CARBONSTEEL用于150磅普通碳钢管道B=A3B-TRA=ANSICLASS300CARBONSTEEL用于300磅普通碳钢管道C=F1C-TRA=ANSICLASS150STAINLESSSTEEL用于150磅不锈钢管道练习中用到的保温等级PDMS提供的保温等级有三种：K(保冷，-200~0度)，E(保温，20~200度，固定厚度30mm),W(保温，19~399度)。
PDMS中文教程VANTAGEIPE (Integrated Project Execution) 项目一体化解决系统中文培训手册目录目录1. VANTAGE PE P&IDPDMS基础2. VANTAGEPDMS管道元件库3. VANTAGE4. VANTAGEPDMS结构建库PDMS管道等级5. VANTAGEPDMS设备设计6. VANTAGEPDMS管道设计7. VANTAGEPDMS土建设计8. VANTAGEPDMS结构设计9. VANTAGE10. VANTAGE PDMS支吊架设计11. VANTAGE PDMS数据一致性检查12. VANTAGE PDMS碰撞检查13. VANTAGE PDMS 出图14. VANTAGE PDMS出图管理15. VANTAGE PDMS出图定制16. VANTAGE PDMS 项目管理17. VANTAGE PDMS AutoDraft18. VANTAGE PDMS ImplantExplant19. VANTAGE PDMS PML培训手册20. VANTAGE PDMS Review键盘命令21. VANTAGE PDMS Review生成aviVPEVANTAGE Plant Engineering System工厂系统设计数据管理系统P&ID工艺流程图培训手册目录一、VANTAGE PE P＆ID简介 (2)二、软件安装、项目生成、AutoCAD配置 (2)三、操作绘制P&ID (9)四、VANTAGE PE PID项目设置 (13)五、菜单、工具条、符号定制 (30)六、Elite（报表生成） (32)七、原有P&ID升级 (32)一、VANTAGE PE P＆ID简介VANTAGE PE P＆ID是一套基于嵌入到AutoCAD、Microstation或Visio软件中以提高智能绘制P＆ID图能力的软件，其主要功能如下：1. 绘制工艺装置P＆ID图。
PDMS管道建模操作手册编写：校核：审核：目录一、管道建模基础11．基本概念11.1 分支11.2 Pdms管道铺设的步骤12.管道建模基本操作22.1建立管道前准备工作22.2建立管道等级、确定保温层厚度22.3生成分支（branch）32.4定义分支的头和尾42.5 Piping ponents工具介绍53.放置一些管件的技巧和管道的定位63.1管道斜接的处理63.2三通介质流向的改变（注意：三通只能和两根支管相连）84.管道数据一致性检查8二、管道建模操作步骤91. 说明92. 搭建模型前需所需资料93.建立PIPE和BRANCH94.创建元件155.创建疏放水、放气点34三、化学衬塑管道分段43四、水工工艺管道建模要点：471. 水工管道一般特点472. 室内给水管道建模特点：473. 室内排水管道建模特点：484 室内消防管道建模特点：49WORLDSITEZONE PIPEBRANCH1BRANCH2BRANCH2EBLOWFLANGE一、管道建模基础 1．基本概念管道的数据层次关系如下图：1.1分支– 根据介质流向定义管道的起点和终点，在PDMS 中称为Head 和Tail一个管系(Pipe)中所有Branch 之间必须有连接关系1.2Pdms 管道铺设的步骤– 从管道等级中选择管件– 生成管件（弯头、法兰、阀门、垫片等等） – 指定管件位置和方向注意：–管件的前后顺序十分重要，管件的先后顺序表示介质的流向– Pdms中管道是隐含元件2.管道建模基本操作2.1建立管道前准备工作运行PDMS之后，选择相应的Project，输入Username、Password并选择相应的MDB和Module，点击OK按钮，进入PDMS。
进入DESIGN模块，然后点击design菜单下的Pipework…，进入pipe设计模块：2.2建立管道等级、确定保温层厚度站在相应的zone上建立一个管道：Creat/Pipe出现如下左图对话框，name 填写一般为管道KKS码（eg：3LDF10BB001）。

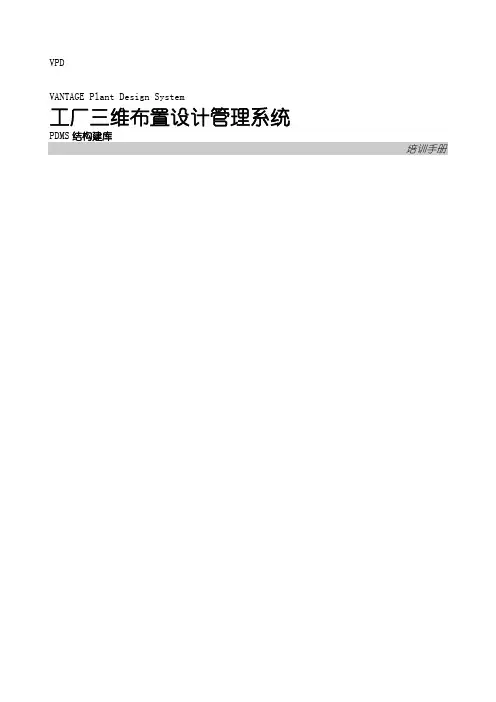

VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS结构设计培训手册结构设计程序组成结构设计分为四部分程序：１．Beams & Columns２．Panels & Plates３．ASL Modeller(Access,Stairs and Ladders)４．Walls & Floors型钢及型钢等级PDMS内置了国外很多国家的型钢标准库，称为型钢等级Profile Specification。
型钢的连接定位线，出图时画成虚线以型钢的中心对齐与其他梁中心连接两个型钢的连接会产生一个 SJOI (Secondary joint)，而SJOI从属于SNOD （Secondary Nodes）。
练习一：生成项目管理层1．C reat>Site，命名为STABILIZER。
Position>Explicitly修改SITE的标高为UP 100000mm。
2．C reat>Zone,生成以下四个层次，注意它们是同一层次。
ZONE /EQUIP.ZONEZONE /PIPE.ZONEZONE /STEEL.ZONEZONE /CIVIL.ZONE结构模型的层次及层次设置练习中的用到的层次设置：ZONE STEEL.ZONESTRU EQUIPRACK 设备框架FRMW EQUIPRACK/MAIN 主框架SBFR EQUIPRACK/MAIN/COLUMNSSBFR EQUIPRACK/MAIN/BEAMSSBFR EQUIPRACK/ACCESS/BEAMS 挑梁STRU PIPEWORK 管廊FRMW PIPEWORK/MAINSBFR PIPEWORK/MAIN/COLUMNSSBFR PIPEWORK/MAIN/BEAMSFRMW BRACING-NORTH 斜撑SBFR BRACING-NFRMW BRACING-SOUTHSBFR BRACING-SZONE EQUIPRACK/ACCESS 设备框架附件STRU EQRACK/7M-STAIR 上层斜梯STRU EQRACK/5M-STAIR 下层斜梯STRU EQRACK/7M-FLOOR 上层平台STRU EQRACK/5M-FLOOR 下层平台练习二：生成设备框架框架的数据和型钢的大小请参考图集。
PDMS中文教程（管道等级）VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS管道等级培训手册目录(1)SPECON和CATVIEW (4)CATVIEW (4)CATVIEW的安装 (4)CATVIEW的设置 (4)管道等级 (6)等级与元件库的关系 (6)CATVIEW生成管道等级 (6)等级中的选项说明 (13)等级的数据库层次 (13)等级修改 (13)向等级中添加特性库 (14)等级的工作原理 (15)等级文件中的缺省选择 (16)等级文件中的特殊字符 (16)等级使用中的注意事项 (17)SPECON (17)SPECON常用命令 (17)SPECON新建等级 (19)SPECON修改等级 (24)等级数据库检查与测试 (25)等级数据库检查 (25)等级数据库测试 (26)管嘴等级 (26)管嘴等级（Nozzle Specification） (26)生成管嘴等级 (27)C (28)保温等级 (29)保温元件库 (29)SPECON生成保温等级 (31)元件保温厚度与保温等级的关系 (32)伴热等级 (33)SPECON和CATVIEW建立管道等级有两个方法：在SPECON模块用命令行调用MACRO文件，或用PARAGON中提供的CATVIEW 用户界面完成。
CATVIEWCATVIEW的安装CATVIEW属于外挂程序，可以通过光盘安装或者直接拷贝CATVIEW目录。
CATVIEW的设置1．在CATVIEW目录中包含三个文件。
Evars.bat 环境变量设置文件NAMING.DOC PDMS元件命名规则PDMS Catview User Guide.pdf 用户指南2．打开Evars.bat将Catview指到正确的路径上Rem Set path to the main Catview directoryset catview=D:\cadcentre\catview11.33．编辑PDMS主目录中的Evars.bat文件，在文件的最后调用Catview目录中的Evars.bat Call D:\cadcentre\catview11.3\evars.bat管道等级等级与元件库的关系CATVIEW生成管道等级1．使用Catview建立等级Utilities->Catv iew…。

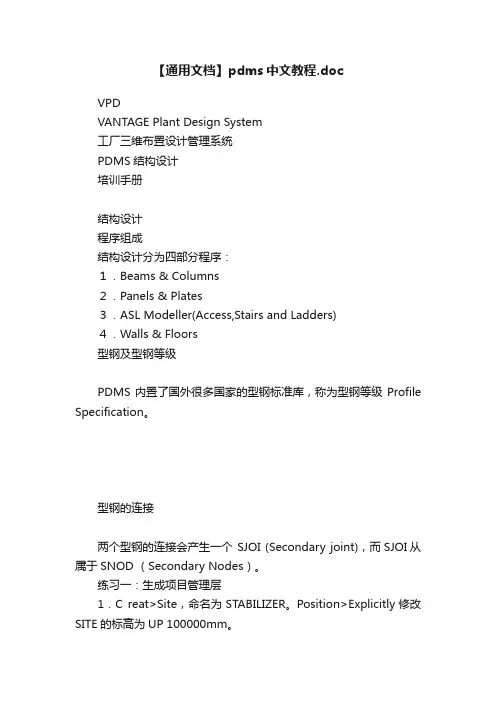

【通用文档】pdms中文教程.docVPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS结构设计培训手册结构设计程序组成结构设计分为四部分程序：１．Beams & Columns２．Panels & Plates３．ASL Modeller(Access,Stairs and Ladders)４．Walls & Floors型钢及型钢等级PDMS内置了国外很多国家的型钢标准库，称为型钢等级Profile Specification。
型钢的连接两个型钢的连接会产生一个 SJOI (Secondary joint)，而SJOI从属于SNOD （Secondary Nodes）。
练习一：生成项目管理层1．C reat>Site，命名为STABILIZER。
Position>Explicitly修改SITE的标高为UP 100000mm。
2．C reat>Zone,生成以下四个层次，注意它们是同一层次。
ZONE /EQUIP.ZONEZONE /PIPE.ZONEZONE /STEEL.ZONEZONE /CIVIL.ZONE结构模型的层次及层次设置练习中的用到的层次设置：ZONE STEEL.ZONESTRU EQUIPRACK 设备框架FRMW EQUIPRACK/MAIN 主框架SBFR EQUIPRACK/MAIN/COLUMNSSBFR EQUIPRACK/MAIN/BEAMSSBFR EQUIPRACK/ACCESS/BEAMS 挑梁STRU PIPEWORK 管廊FRMW PIPEWORK/MAINSBFR PIPEWORK/MAIN/COLUMNSSBFR PIPEWORK/MAIN/BEAMSFRMW BRACING-NORTH 斜撑SBFR BRACING-NFRMW BRACING-SOUTHSBFR BRACING-SZONE EQUIPRACK/ACCESS 设备框架附件STRU EQRACK/7M-STAIR 上层斜梯STRU EQRACK/5M-STAIR 下层斜梯STRU EQRACK/7M-FLOOR 上层平台STRU EQRACK/5M-FLOOR 下层平台练习二：生成设备框架框架的数据和型钢的大小请参考图集。

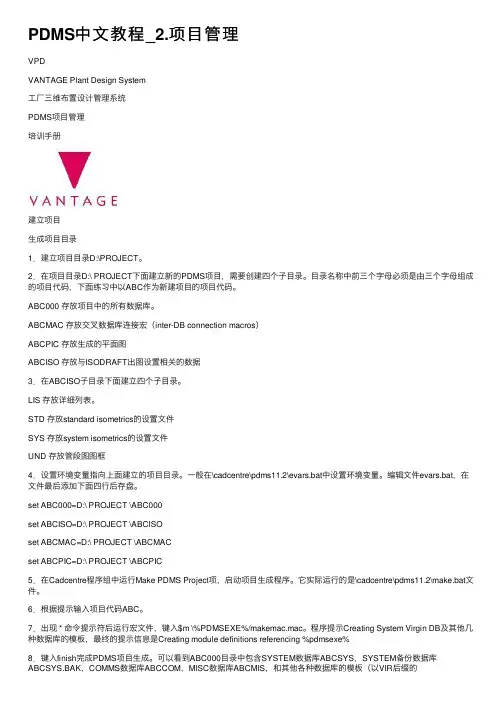

PDMS中⽂教程_2.项⽬管理VPDVANTAGE Plant Design System⼯⼚三维布置设计管理系统PDMS项⽬管理培训⼿册建⽴项⽬⽣成项⽬⽬录1．建⽴项⽬⽬录D:\PROJECT。
2．在项⽬⽬录D:\ PROJECT下⾯建⽴新的PDMS项⽬，需要创建四个⼦⽬录。
⽬录名称中前三个字母必须是由三个字母组成的项⽬代码，下⾯练习中以ABC作为新建项⽬的项⽬代码。
ABC000 存放项⽬中的所有数据库。
ABCMAC 存放交叉数据库连接宏（inter-DB connection macros）ABCPIC 存放⽣成的平⾯图ABCISO 存放与ISODRAFT出图设置相关的数据3．在ABCISO⼦⽬录下⾯建⽴四个⼦⽬录。
LIS 存放详细列表。
STD 存放standard isometrics的设置⽂件SYS 存放system isometrics的设置⽂件UND 存放管段图图框4．设置环境变量指向上⾯建⽴的项⽬⽬录。
⼀般在\cadcentre\pdms11.2\evars.bat中设置环境变量。
编辑⽂件evars.bat，在⽂件最后添加下⾯四⾏后存盘。
set ABC000=D:\ PROJECT \ABC000set ABCISO=D:\ PROJECT \ABCISOset ABCMAC=D:\ PROJECT \ABCMACset ABCPIC=D:\ PROJECT \ABCPIC5．在Cadcentre程序组中运⾏Make PDMS Project项，启动项⽬⽣成程序。
它实际运⾏的是\cadcentre\pdms11.2\make.bat⽂件。
6．根据提⽰输⼊项⽬代码ABC。
7．出现 * 命令提⽰符后运⾏宏⽂件，键⼊$m \%PDMSEXE%/makemac.mac。
程序提⽰Creating System Virgin DB及其他⼏种数据库的模板，最终的提⽰信息是Creating module definitions referencing %pdmsexe%8．键⼊finish完成PDMS项⽬⽣成。
VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS结构设计培训手册结构设计程序组成结构设计分为四部分程序：１．Beams & Columns２．Panels & Plates３．ASL Modeller(Access,Stairs and Ladders)４．Walls & Floors型钢及型钢等级PDMS内置了国外很多国家的型钢标准库，称为型钢等级Profile Specification。
型钢的连接两个型钢的连接会产生一个 SJOI (Secondary joint)，而SJOI从属于SNOD （Secondary Nodes）。
练习一：生成项目管理层1．C reat>Site，命名为STABILIZER。
Position>Explicitly修改SITE的标高为UP 100000mm。
2．C reat>Zone,生成以下四个层次，注意它们是同一层次。
ZONE /EQUIP.ZONEZONE /PIPE.ZONEZONE /STEEL.ZONEZONE /CIVIL.ZONE结构模型的层次及层次设置练习中的用到的层次设置：ZONE STEEL.ZONESTRU EQUIPRACK 设备框架FRMW EQUIPRACK/MAIN 主框架SBFR EQUIPRACK/MAIN/COLUMNSSBFR EQUIPRACK/MAIN/BEAMSSBFR EQUIPRACK/ACCESS/BEAMS 挑梁STRU PIPEWORK 管廊FRMW PIPEWORK/MAINSBFR PIPEWORK/MAIN/COLUMNSSBFR PIPEWORK/MAIN/BEAMSFRMW BRACING-NORTH 斜撑SBFR BRACING-NFRMW BRACING-SOUTHSBFR BRACING-SZONE EQUIPRACK/ACCESS 设备框架附件STRU EQRACK/7M-STAIR 上层斜梯STRU EQRACK/5M-STAIR 下层斜梯STRU EQRACK/7M-FLOOR 上层平台STRU EQRACK/5M-FLOOR 下层平台练习二：生成设备框架框架的数据和型钢的大小请参考图集。
一、加入一个PDMS项目1.进入C盘2.点击Plant3.选上evars.bat右击鼠标.4.右击后出现：5.在最后一行输入要进入的项目地址，关闭保存6.进入Design模块，可以找到FENGCHEN项目二、创建一个PDMS项目1.进入如图模块2.输入要创建项目的名字FENGCHEN是项目名称，所有项目其余部分一样，只改变名称就可以。
4.更改evars的项目地址:C盘→AVEVA→Plant→PDMS12.1.SP2→右击evars.bat，更改项目地址新建项目，更改之前更改之后的地址5.进入项目目录：C盘→AVEVA→Plant→PDMS12.1.SP2→project→CPEXJ,用Ctrl+H替换命令将所有项目地址C:\AVEVA\Plant\PDMS12.1.SP2\project,全部替换为\\10.71.78.102\aveva_project替换前替换后完成修改后保存。
6.将C:\AVEVA\Plant\PDMS12.1.SP2\project中的项目文件夹CPEXJ复制，在文件夹地址栏中输入服务器地址：\\10.71.78.102\aveva_project，用户名及密码均为：PDMS_USER,将文件夹复制到服务器中，之后将本地文件夹CPEXJ删除，只保留服务器上的版本。
7.进入项目管理8.进入Admin, 设置汉语,本地CPEXJ文件空着3.在其中输入如图字母，回车9.对项目进行描述10.创建Teams(组)、DB（数据库）、Users(用户)、MDBs（总目录）A. 创建Teams(组)1.选择Teams2.创建B．创建Users(用户)4.应用2.创建3.输入用户名、描述4.设置密码5.选择要加入的组，点击箭头，用户加入其中6.应用C．创建DB（数据库）D.创建MDBs1.选择Database＆Extract2.创建3.选择Maste11.进入Monitor模块1.选择MDBs2.点击创建3.名称描述4.选中要添加的数据，一般带“*”的最好添加。
AVEVA_PDMS_中文培训手册（可编辑）AVEVA_PDMS_中文培训手册VANTAGEIPE Integrated Project Execution项目一体化解决系统中文培训手册目录VANTAGE IPE 中文培训手册目录目录1. VANTAGE PE P&ID2. VANTAGE PDMS 基础3. VANTAGE PDMS 管道元件库4. VANTAGE PDMS 结构建库5. VANTAGE PDMS 管道等级6. VANTAGE PDMS 设备设计7. VANTAGE PDMS 管道设计8. VANTAGE PDMS 土建设计9. VANTAGE PDMS 结构设计10. VANTAGE PDMS 支吊架设计11. VANTAGE PDMS 数据一致性检查12. VANTAGE PDMS 碰撞检查13. VANTAGE PDMS 出图14. VANTAGE PDMS 出图管理15. VANTAGE PDMS 出图定制VANTAGE 培训VANTAGE IPE 中文培训手册目录16. VANTAGE PDMS 项目管理17. VANTAGE PDMS AutoDraft18. VANTAGE PDMS ImplantExplant19. VANTAGE PDMS PML 培训手册20. VANTAGE PDMS Review 键盘命令21. VANTAGE PDMS Review 生成 aviVANTAGE 培训VPEVANTAGE Plant Engineering System工厂系统设计数据管理系统P&ID 工艺流程图培训手册P&ID 工艺流程图目录一、VANTAGE PE P ,ID 简介.................................................................. (2)二、软件安装、项目生成、AutoCAD 配置 (2)三、操作绘制P&ID................................................................ .. (9)AGE PE PID 项目设四、VANT置 ..................................................................13五、菜单、工具条、符号定制 ................................................................. . (30)六、Elite (报表生成)................................................................. (32)七、原有 P&ID 升......................................................级 ............ (32)VANTAGE PE 培训手册 1P&ID 工艺流程图一、VANTAGE PE P ,ID 简介VANTAGE PE P,ID 是一套基于嵌入到 AutoCAD 、Microstation 或Visio 软件中以提高智能绘制 P,ID 图能力的软件，其主要功能如下:1. 绘制工艺装置 P,ID 图。
管道布置通常是任何一个大型项目中最费时的工作，也是产生问题最多的部分。
管道建模在PDMS 中一直是系统中最强大的功能之一，它最大可能地避免了设计错误的产生。
Pipe routing is probably the activity that consumes most time on any large project and it is also one, which causes the most problems. Pipe routing in PDMS has always been one of the major strengths of the system, as you will discover in this module .数据库层次(database hierarchy)每个管道（PIPE ）可以有多个分支（BRANCH ），在分支下面才是具体的管件，分支与管道的不同在于分支只有两个端点，而管道可以有多个端点，这要看它有几个分支。
Branch 1Branch 2Tee分支（Branches ）分支有两个用途：1．定义管道的起点和终点，在PDMS 中称为Head 和Tail 。
2．用分支管理管道上的所有管件。
当你定义分支的头和尾时，它会在两点之间出现一个虚线。
在分支下面的管件位置和顺序决定了管道的铺设。
在PDMS中，不用添加管道，只须考虑管件，因为管道是根据管件的等级在两个相邻管件中自动生成的。
分支的头和尾（Heads and Tails）所有的分支必须有起点和终点，它可以是空间的一点，嘴子的法兰面，三通或者设计中的其它点。
分支的头尾顺序必须是管道的流向。
而分支中的管件顺序同样重要，它决定了管道的准确性。
Elbow 2Head is at start position of Gasket 1Tail is at end of Gasket 2管件的生成生成管件都要完成下面的步骤：1．从管道等级中选择管件。
2．定义管件位置。
3．指定出口方向。
等级(Specification)管道元件库非常庞大，而一类管道只用到其中一小部分，将这一小部分管件总结出来就是等级。
不同项目的同一等级也不一定相同，这要看材料的采购条件及业主的特殊要求。
等级有几个作用：1．控制材料的选用，避免浪费。
2．减小管件选择范围。
3．减少管件选用的错误。
在PDMS中用到的元件必须在元件库中定义并且放在等级中。
练习中用到的管道等级A=A1A-TRA=ANSI CLASS 150 CARBON STEEL 用于150磅普通碳钢管道B=A3B-TRA=ANSI CLASS 300 CARBON STEEL 用于300磅普通碳钢管道C=F1C-TRA=ANSI CLASS 150 STAINLESS STEEL 用于150磅不锈钢管道练习中用到的保温等级PDMS提供的保温等级有三种：K(保冷，-200~0度)，E(保温，20~200度，固定厚度30mm), W(保温，19~399度)。
W等级中的内容如下表，温度范围指的是操作温度：TEMP PBOR0 CATREF19.00,99.00 15.00,1000.00 /INS3099.00,199.00 15.00,150.00 /INS5099.00,199.00 200.00,1000.00 /INS100199.00,249.00 15.00,100.00 /INS50199.00,249.00 125.00,500.00 /INS100199.00,249.00 600.00,1000.00 /INS150249.00,299.00 15.00,50.00 /INS50249.00,299.00 65.00,300.00 /INS100249.00,299.00 350.00,1000.00 /INS150299.00,349.00 15.00,40.00 /INS50299.00,349.00 50.00,200.00 /INS100299.00,349.00 250.00,1000.00 /INS150349.00,399.00 15.00,40.00 /INS50349.00,399.00 50.00,150.00 /INS100349.00,399.00 200.00,1000.00 /INS150练习一：生成80-B-71．进入管道设计模块Design>Pipework。
缺省等级选择A3B-TRA。
2．生成管道。
Creat>Pipe,输入管道名称80-B-7,选择管道等级A3B-TRA及保温等级W。
设置管道操作温度与压力。
3． Apply 后自动生成分支80-B-7/B1，Branch 会自动继承Pipe 的等级属性，头和尾设置为连接模式（Connect ）。
头,尾连接模式4．O K后，开始定义分支的头和尾。
头连接到管嘴E1302A-N2。
Apply后，提示选择管嘴，用鼠标选择管嘴E1302A-N2。
5．将上面窗口中的Head改为Tail。
Apply后，用鼠标选择管嘴D1201-N1。
完成后Dismiss关闭窗口6．生成管件。
Creat>Component。
设置管道铺设方向：Forward选择自动连接：Auto Conn６．在管件列表中选择Assemblies。
Create生成组件。
７．选择Gasket Flange to Head, Apply。
选择Flange Gasket to Tail, Apply。
显示元件描述可以将管件选择窗口中的提示信息显示完整。
Setting>Choose Options…，将Selection Criteria设置为All，缺省是Basic。
显示保温Settings->Graphics->Representation管件的入出口点（Arrive and Leave Points）与设备中的基本体相似，管件也有P-point，它有两个作用：1．定义连接点。
2．决定管道介质流过管件的方向，通过管件的两个属性显示，Arrive和Leave。
以下图为例：大小头大的一端是P1点，小端是P2点。
如果管道要增大直径，流向将从P2点P1点，这时，管件的Arrive属性是2，Leave属性是1。
缺省是Arrive 1，Leave 2。
显示管件的入出口点Settings->Graphics->Aid CE arrow管道生成原则1．两个管件的出入口方向相对。
2．两个管件的出入口在同一轴上。
3．管件直径(bore)相等。
4．管件连接面相匹配。
数据一致性检查（Data Consistency）对应管道的生成原则，数据一致性检查用于检查设计中可能出现的下列错误：Utilities->Data Consistency->Check CE用来检查当前管道，一般来说，通过检查的管道肯定能正常输出ISO图。
相关的错误及警告信息见《数据一致性检查》培训文档。
在本次课程中每完成一根管道都应该做一次数据一致性检查，用于练习处理模型错误的能力。
建议：在每天结束工作之前半个小时进行数据一致性检查，在确认设计中没有错误后再保存设计。
分支(Branch)的属性在定义分支头尾的时候，Branch自动从连接件中提取相关的属性，包括直径，方向，连接形式，位置等：H开头的表示分支头的属性，T开头的表示分支尾的属性。
Hposition基于Zone的头位置。
Tposition基于Zone的尾位置。
Href 与分支头连接的Nozzle的名字。
Tref 与分支尾连接的Nozzle的名字。
同时Branch的名字也写到两个Nozzle的Cref 属性中。
Hstu Branch中从头开始的第一段管子的等级参考。
Branch的隐含属性q tule 管道切管长度tube lengthq cll 管道中心长度(包含元件)center line length Tube的等级管子的等级信息存在前一个元件中的Lstube属性中。
查询元件参数选择元件，Display->Properties，显示元件的基本参数。
查询Tube属性定位在前一个元件上，可以查询到后面Tube的属性：IL TUBE OF CEQ ATT练习二：生成150-B-6Auto Connect连接选项使新生成的管件在Member中总是自动出现在当前元件（CE）的后面，在屏幕中自动与前一个管件连接。
这也跟管道铺设的方向有关。
有时在需要反方向铺设（Backward）时更需要注意这一原则。
距离选项两种区别如图所示。
Through定位选项Through使管件朝一个方向移动，在Piping Component对话框中管件移动的方向是在Member中在它前面的管件的出口（Leave）方向。
在Piping Component对话框中的Through定位选项包括以下几种：Through ID Cursor：表示当前元件沿着前一个元件的出口方向移动，并且与鼠标指定的元件对齐。
管件方向管件特殊角度的旋转选择Orientate>Component>leave。
Through 测验题1A 中弯头Through Next 将生成B 还是C ？Through 测验题2A 中弯头Through Next 将生成B 还是C ？图中箭头表示前一个元件的出口方向。
ABCA流向B流向C流向Through原则1．方向：Member List中在CE前面的管件的出口（Leave）方向。
2．位置：通过Through移动的元件会定位在前一个元件与参照物的垂直交点上。
练习三：生成250-B-5多分支的定义分支的定义需要考虑管道内介质的流向。
三通的流向三通的缺省流向是直通方向，修改它的流向在Modify>Component>Route。
元件的连接（Connect）元件的连接有两种：Connect to Previous，Connect to Next。
Previous表示在Member List导航器中当前元素的前一个，Next表示当前元素的后一个。
在元件生成对话框（Piping Component）中的Connect缺省表示为Connect to Previous。
选择Connect>Component可以连接到下一个。
或者使用新增的工具Connect Next:分支在三通处的连接避免出现一个三通连两个分支的情况，三通只有一个Cref属性，只能连接一个分支。
管道中的分支一个PIPE下的所有BRANCH都必须有连接关系，否则不能生成轴测图。
Isodraft错误提示’Not in network’。
修改Pipe/Branch等级Pipe：等级的修改会影响以后新生成的Branch的等级，Modify->Pipe Specification可以修改Pipe的等级，但不会更改已建立的Branch的等级。
