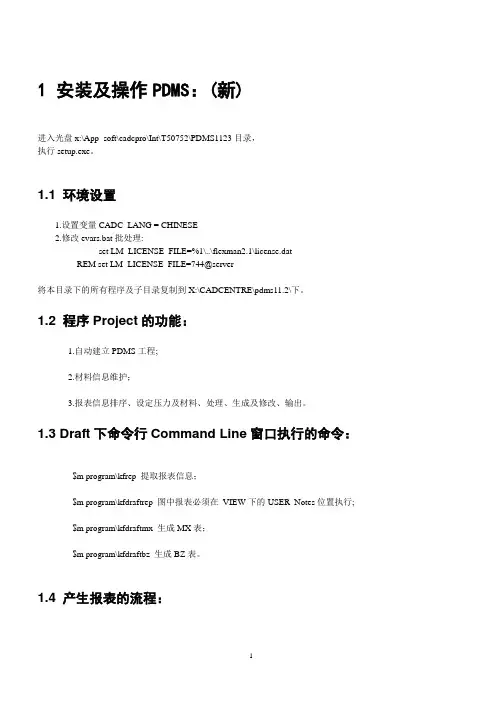

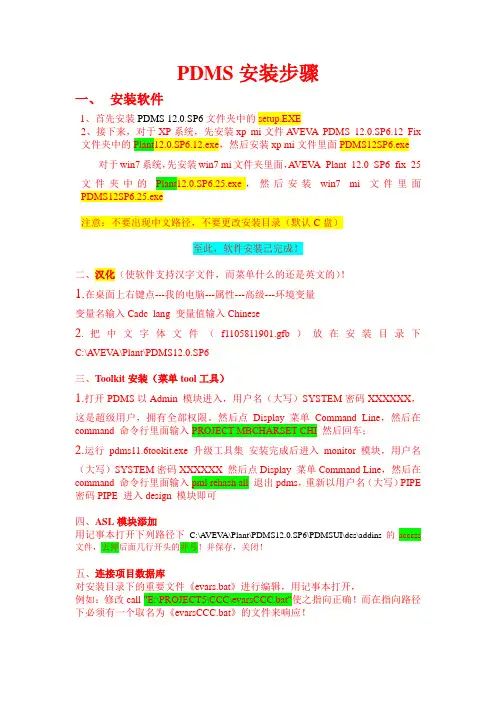

PDMS安装步骤一、安装软件1、首先安装PDMS12.0.SP6文件夹中的setup.EXE2、接下来,对于XP系统,先安装xp mi文件A VEV A PDMS 12.0.SP6.12 Fix 文件夹中的Plant12.0.SP6.12.exe,然后安装xp mi文件里面PDMS12SP6.exe 对于win7系统,先安装win7 mi文件夹里面,A VEV A_Plant_12.0_SP6_fix_25文件夹中的Plant12.0.SP6.25.exe,然后安装win7 mi文件里面PDMS12SP6.25.exe注意:不要出现中文路径,不要更改安装目录(默认C盘)至此,软件安装已完成!二、汉化(使软件支持汉字文件,而菜单什么的还是英文的)!1.在桌面上右键点---我的电脑---属性---高级---环境变量变量名输入Cadc_lang 变量值输入Chinese2.把中文字体文件(f1105811901.gfb)放在安装目录下C:\A VEV A\Plant\PDMS12.0.SP6三、Toolkit安装(菜单tool工具)1.打开PDMS 以Admin 模块进入,用户名(大写)SYSTEM密码XXXXXX,这是超级用户,拥有全部权限。
然后点Display 菜单Command Line,然后在command 命令行里面输入PROJECT MBCHARSET CHI 然后回车;2.运行pdms11.6tookit.exe 升级工具集安装完成后进入monitor 模块,用户名(大写)SYSTEM密码XXXXXX 然后点Display 菜单Command Line,然后在command 命令行里面输入pml rehash all 退出pdms,重新以用户名(大写)PIPE 密码PIPE 进入design 模块即可四、ASL模块添加用记事本打开下列路径下C:\A VEV A\Plant\PDMS12.0.SP6\PDMSUI\des\addins 的access 文件,去掉后面几行开头的井号!并保存,关闭!五、连接项目数据库对安装目录下的重要文件《evars.bat》进行编辑,用记事本打开,例如:修改call "E:\PROJECT5\CCC\evarsCCC.bat"使之指向正确!而在指向路径下必须有一个取名为《evarsCCC.bat》的文件来响应!至此,软件可以正常使用了!。
一. PDMS的简介1.PDMS的含义P lant D esign M anagement S ystem(工厂设计管理体系)PDMS是在计算机上创建全比例三维模型软件,几何+属性、图纸+报告,并非“以图形为中心(Graphic Centric)”而是“以数据为中心(DataCentric)”。
2.PDMS的特征单一的数据源、数据库易维护管理、易客户化、成熟的应用功能工具等特征。
3.PDMS数据库的类型<1>系统数据库 System Database用户(User)权限、组(Team),数据库访问模式Database)、数据库组MDBs);<2>元件数据库 Catalogue Database(s)几何形状、连接方式、描述及材料、等级规范;<3>设计数据库 Design Database(s)设备、管道、土建及结构、暖通、电缆桥架、支吊架;<4>管段数据库 Spooler Database(s)/ IsodraftDatabases(s)管件、管段、焊点、连接点;<5>特性数据库 Property Database(s)材料属性、应力分析数据;<6>用户定义属性数据库 Lexicon Database(s)/Dictionary Databases(s)UDA(User Defined Attribute) -用户定义的属性(标准属性之外);<7>二维图数据库 PADD Database(s)P roduction of A nnotated andD imensioned D rawings图形、注释、尺寸。

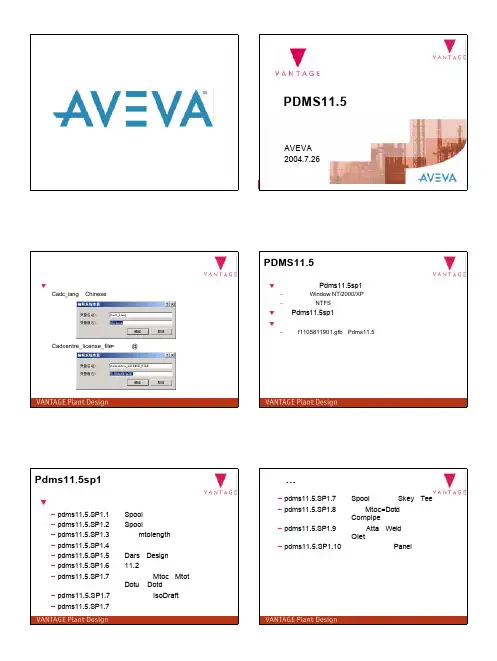

4.PDMS的功能及模块划分<1>项目管理模块ADMIN (项目管理)DICE (数据完整性检查)RECONFIGURER (数据库重整)LEXICON (定义用户定义属性)<2>应用模块MONITOR (用户权限控制)<3>元件库和等级库模块SPECON (等级表)PARAGON (元件库)PROPCON (特性库)<4>设计模块设备、管道、土建结构、暖通、电缆桥架、支吊架、设计模板<5>设计分析模块CLASHER (碰撞检查)DATAL (数据库列表)REPORTER (数据报表)<6>出图模块DRAFT (图纸生成)ISODRAFT (单管图生成)<7>管段下材料模块SPOOLER (管段资料输入)二. PDMS的简单安装与设置1.安装应用程序Pdms11.5sp1操作系统Window NT/2000/XP 磁盘格式是NTFS2.拷贝中文字库拷贝f1105811901.gfb到Pdms11.5sp1主目录3.安装Pdms11.5Toolkit8.5到Pdms11.5sp1主目录(Toolkits工具集随需要升版安装)安装Toolkit后,PDMS的第一次运行用个人用户名和密码进入Monitor打开命令行Display>Command Line键入Pml rehash all进入Design,Monitor>Modules>Design>Macro files…4.安装Catview11.3到C:\AVEVA\Catview11.3主目录(Catview属于外挂程序,拷贝即可使用)在Catview目录中包含三个文件Evars.bat 环境变量设置文件NAMING.DOC PDMS 元件命名规则PDMS Catview User Guide.pdf 用户指南Catview的设置编辑Catview目录中的Evars.bat,将Catview指到正确的路径上Rem Set path to the main Catview directoryset catview=C:\AVEVA\catview11.3编辑Pdms11.5主目录中的Evars.bat文件,在文件的最后调用Catview目录中的Evars.batCall C:\AVEVA\catview11.3\evars.bat重新进入Paragon,刷新程序索引文件Tools>Pml Debug>Pml rehash All或打开命令行Display>Command Line键入Pml rehash all5.License.bat文件的替换和启动方式此文件是软件厂家控制正版软件的一种手段,机号和文件是一一对应,由软件厂家提供并且不定期替换,但安装和启动均由用户完成。
PDMS项目支持中文?
首先要满足三个条件:
1系统变量(cadc_lang=chinese)或者在evars.bat添加set cadc_lang=chinese。
2 确保安装目录下有中文字体库
3 以管理员用户进入admin,在命令行里面运行PROJECT MBCHARSET CHI。
完成后你再创建中文字符试试,满意了吗?
系统变量的设置方法如下:
对于win7系统:计算机——>属性——>高级系统设置——>高级——>环境变量——>系统变量——>新建——>变量名:cadc_lang,变量值:chinese
加载中文字体方法和步骤(完成中文项目的设置)
1.启动PDMS,以system用户进入admin模块
2.在command line 里面输入PROJECT MBCHARSET CHI
3.退出,完成整个中文字体的设置。
PDMS 下载 12.0 tookit
安装说明:
1.运行exe安装包,输入AVEVA提供的序列号:68418806进行安装。
2.安装路径为你的PDMS安装路径
2.在PDMS安装目录下打开evars.bat文件,在文件末尾新加一行:
set PDMSUI=%PDMSUI% %~df1\USERUI 后保存文件。
3.进入PDMS的Monitor模块,在Command Line中输入 PML rehash all命令。
4.安装完成。
注意:安装前请确认PDMS已安装中文字体并且当前项目可使用中文字体。
一. PDMS的简介1.PDMS的含义P lant D esign M anagement S ystem(工厂设计管理体系)PDMS是在计算机上创建全比例三维模型软件,几何+属性、图纸+报告,并非“以图形为中心(Graphic Centric)”而是“以数据为中心(DataCentric)”。
2.PDMS的特征单一的数据源、数据库易维护管理、易客户化、成熟的应用功能工具等特征。
3.PDMS数据库的类型<1>系统数据库 System Database用户(User)权限、组(Team),数据库访问模式Database)、数据库组MDBs);<2>元件数据库 Catalogue Database(s)几何形状、连接方式、描述及材料、等级规范;<3>设计数据库 Design Database(s)设备、管道、土建及结构、暖通、电缆桥架、支吊架;<4>管段数据库 Spooler Database(s)/ IsodraftDatabases(s)管件、管段、焊点、连接点;<5>特性数据库 Property Database(s)材料属性、应力分析数据;<6>用户定义属性数据库 Lexicon Database(s)/Dictionary Databases(s)UDA(User Defined Attribute) -用户定义的属性(标准属性之外);<7>二维图数据库 PADD Database(s)P roduction of A nnotated andD imensioned D rawings图形、注释、尺寸。
4.PDMS的功能及模块划分<1>项目管理模块ADMIN (项目管理)DICE (数据完整性检查)RECONFIGURER (数据库重整)LEXICON (定义用户定义属性)<2>应用模块MONITOR (用户权限控制)<3>元件库和等级库模块SPECON (等级表)PARAGON (元件库)PROPCON (特性库)<4>设计模块设备、管道、土建结构、暖通、电缆桥架、支吊架、设计模板<5>设计分析模块CLASHER (碰撞检查)DATAL (数据库列表)REPORTER (数据报表)<6>出图模块DRAFT (图纸生成)ISODRAFT (单管图生成)<7>管段下材料模块SPOOLER (管段资料输入)二. PDMS的简单安装与设置1.安装应用程序Pdms11.5sp1操作系统Window NT/2000/XP 磁盘格式是NTFS2.拷贝中文字库拷贝f1105811901.gfb到Pdms11.5sp1主目录3.安装Pdms11.5Toolkit8.5到Pdms11.5sp1主目录(Toolkits工具集随需要升版安装)安装Toolkit后,PDMS的第一次运行用个人用户名和密码进入Monitor打开命令行Display>Command Line键入Pml rehash all进入Design,Monitor>Modules>Design>Macro files…4.安装Catview11.3到C:\AVEVA\Catview11.3主目录(Catview属于外挂程序,拷贝即可使用)在Catview目录中包含三个文件Evars.bat 环境变量设置文件NAMING.DOC PDMS 元件命名规则PDMS Catview User Guide.pdf 用户指南Catview的设置编辑Catview目录中的Evars.bat,将Catview指到正确的路径上Rem Set path to the main Catview directoryset catview=C:\AVEVA\catview11.3编辑Pdms11.5主目录中的Evars.bat文件,在文件的最后调用Catview目录中的Evars.batCall C:\AVEVA\catview11.3\evars.bat重新进入Paragon,刷新程序索引文件Tools>Pml Debug>Pml rehash All或打开命令行Display>Command Line键入Pml rehash all5.License.bat文件的替换和启动方式此文件是软件厂家控制正版软件的一种手段,机号和文件是一一对应,由软件厂家提供并且不定期替换,但安装和启动均由用户完成。
VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS管道等级培训手册目录SPECON和CATVIEW (3)CATVIEW (3)CATVIEW的安装 (3)CATVIEW的设置 (3)管道等级 (4)等级与元件库的关系 (4)CATVIEW生成管道等级 (4)等级中的选项说明 (8)等级的数据库层次 (9)等级修改 (9)向等级中添加特性库 (9)等级的工作原理 (10)等级文件中的缺省选择 (11)等级文件中的特殊字符 (11)等级使用中的注意事项 (12)SPECON (12)SPECON常用命令 (12)SPECON新建等级 (12)SPECON修改等级 (12)等级数据库检查与测试 (12)等级数据库检查 (12)等级数据库测试 (12)管嘴等级 (12)管嘴等级(Nozzle Specification) (12)生成管嘴等级 (12)保温等级 (12)保温元件库 (12)SPECON生成保温等级 (12)伴热等级 (12)SPECON和CATVIEW建立管道等级有两个方法:在SPECON模块用命令行调用MACRO文件,或用PARAGON中提供的CATVIEW用户界面完成。
CATVIEWCATVIEW的安装CATVIEW属于外挂程序,可以通过光盘安装或者直接拷贝CATVIEW目录。
CATVIEW的设置1.在CATVIEW目录中包含三个文件。
Evars.bat 环境变量设置文件NAMING.DOC PDMS元件命名规则PDMS Catview User Guide.pdf 用户指南2.打开Evars.bat将Catview指到正确的路径上Rem Set path to the main Catview directoryset catview=D:\cadcentre\catview11.33.编辑PDMS主目录中的Evars.bat文件,在文件的最后调用Catview目录中的Evars.bat Call D:\cadcentre\catview11.3\evars.bat管道等级等级与元件库的关系CATVIEW生成管道等级1.使用Catview建立等级Utilities->Catview…。

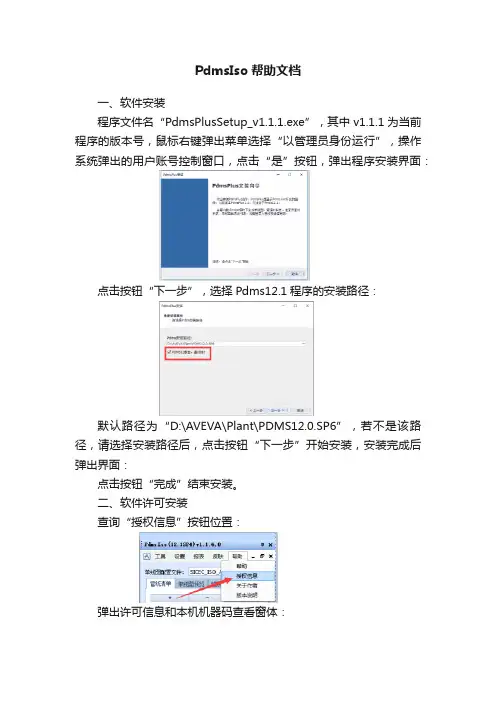

PdmsIso帮助文档一、软件安装程序文件名“PdmsPlusSetup_v1.1.1.exe”,其中v1.1.1为当前程序的版本号,鼠标右键弹出菜单选择“以管理员身份运行”,操作系统弹出的用户账号控制窗口,点击“是”按钮,弹出程序安装界面:点击按钮“下一步”,选择Pdms12.1程序的安装路径:默认路径为“D:\AVEVA\Plant\PDMS12.0.SP6”,若不是该路径,请选择安装路径后,点击按钮“下一步”开始安装,安装完成后弹出界面:点击按钮“完成”结束安装。
二、软件许可安装查询“授权信息”按钮位置:弹出许可信息和本机机器码查看窗体:点击界面上的按钮导出机器码信息文件,把该文件发给软件公司。
授权文件请放到..\PDMS12.0.SP6\PdmsPlus下。
三、调用PdmsIso插件PdmsIso位于Design模块顶部菜单栏“PdmsPlus”下:四、生成单线图1. Pdms模型管线的加载激活“管线清单”页,单根Pipe的加载:定位到Pipe层,点击+按钮;批量Pipe的加载:定位到Zone/Site层,点击+按钮;已加载Pipe的清除:列表中选择管线,点击-按钮;清空管线清单列表,点击X按钮。
2. 生成单线图点击“生成单线图”按钮,当前用户首次点击生成单线图时会弹出“单线图生成选项设置”窗口,每个用户对应自己一套设置:3. 单线图生成选项设置3.1管线号设置管线号:15A-IA-B10301-1G1-H-T,15A ------ 管线尺寸IA ------ 流体代码B10301 ------ 流水号1G1 ------ 管道等级H ------ 保温等级T ------ 伴热等级其对应的设置:分割符: -流体代码分布: 2流水号分布: 3管线尺寸分布: 1管道等级分布: 4保温等级分布: 5伴热等级分布: 63.2单线图文件命名设置默认选中,若想以LineId形式命名单线图文件,则取消对钩。
一、PDMS11.6安装步骤1. 解压11.6安装文件,运行setup.exe一路安装完毕。
(安装盘符最好选择非系统盘)2. 解压PDMS11.6license,复制cra.exe pdms116.crk 和license文件到pdms11.6安装目录下。
3. 双击运行cra.exe,弹出dos窗口。
4. 不停按回车键,直到提示没有文件将被替换。
(大概10下)5. 按ESC 返回再按F10退出。
二、PDMS11.6SP4安装步骤1.解压PDMS11.6SP4直接安装。
(非系统盘符下)2.加压PDMS11.6SP4升级包,安装直到完成。
3.把PDMS11.6SP4licenseXX解压到安装目录。
4.运行patch-11.6sp47.exe按next,直到提示文件所有破解完成。
5.按pdms11.6的第6步。
6.运行安装目录下的pdms.bat三、PDMS12.0安装步骤1. 解压直接安装PDMS12.0 直到完成。
(非系统盘符下)2. 解压PDMS12.0licenseXX,复制pdms.dll到安装目录下覆盖。
3. 按pdms11.6第6步设置。
4. 运行安装目录下的pdms.bat。
--安装手册出自为爱买单(QQ:552066177)如有安装疑问,及时咨询四、中文字体安装1.中文字体f1105811901.gfb放入安装目录下。
2. 设置环境变量:a.单击我的电脑右键属性_高级_环境变量:在系统变量中新建:cadc_lang 值chinese和cadcentre_license_file值744@PC名或者IP(例如744@3d 或者744@192.168.1.110)。
3. 运行pdms 11.6或12.0安装目录下pdms.bat 弹出登录界面则OK 了。
如下图1所示图1五、Toolkit安装1. PDMS12.0 toolkit运行.exe直到完成。
2. PDMS11.6 toolkit解压到安装目录覆盖。
VPDVANTAGE Plant Design System工厂三维布置设计管理系统PDMS管道等级培训手册目录 (1)SPECON和CATVIEW (2)CATVIEW (3)CATVIEW的安装 (3)CATVIEW的设置 (3)管道等级 (4)等级与元件库的关系 (4)CATVIEW生成管道等级 (4)等级中的选项说明 (8)等级的数据库层次 (9)等级修改 (9)向等级中添加特性库 (9)等级的工作原理 (10)等级文件中的缺省选择 (11)等级文件中的特殊字符 (11)等级使用中的注意事项 (12)SPECON (12)SPECON常用命令 (12)SPECON新建等级 (13)SPECON修改等级 (15)等级数据库检查与测试 (16)等级数据库检查 (16)等级数据库测试 (16)管嘴等级 (16)管嘴等级(Nozzle Specification) (16)生成管嘴等级 (17)C (18)保温等级 (19)保温元件库 (19)SPECON生成保温等级 (20)元件保温厚度与保温等级的关系 (21)伴热等级 (21)SPECON和CATVIEW建立管道等级有两个方法:在SPECON模块用命令行调用MACRO文件,或用PARAGON 中提供的CATVIEW用户界面完成。
CATVIEW的安装CATVIEW属于外挂程序,可以通过光盘安装或者直接拷贝CATVIEW目录。
CATVIEW的设置1.在CATVIEW目录中包含三个文件。
Evars.bat 环境变量设置文件NAMING.DOC PDMS元件命名规则PDMS Catview User Guide.pdf 用户指南2.打开Evars.bat将Catview指到正确的路径上Rem Set path to the main Catview directoryset catview=D:\cadcentre\catview11.33.编辑PDMS主目录中的Evars.bat文件,在文件的最后调用Catview目录中的Evars.batCall D:\cadcentre\catview11.3\evars.bat等级与元件库的关系CATVIEW生成管道等级1.使用Catview建立等级Utilities->Ca tview…。
一、PDMS11.6安装步骤
1. 解压11.6安装文件,运行setup.exe一路安装完毕。
(安装盘符最好选择非系统盘)
2. 解压PDMS11.6license,复制cra.exe pdms116.crk 和license文件到pdms11.6安装目录下。
3. 双击运行cra.exe,弹出dos窗口。
4. 不停按回车键,直到提示没有文件将被替换。
(大概10下)
5. 按ESC 返回再按F10退出。
二、PDMS11.6SP4安装步骤
1.解压PDMS11.6SP4直接安装。
(非系统盘符下)
2.加压PDMS11.6SP4升级包,安装直到完成。
3.把PDMS11.6SP4licenseXX解压到安装目录。
4.运行patch-11.6sp47.exe按next,直到提示文件所有破解完成。
5.按pdms11.6的第6步。
6.运行安装目录下的pdms.bat
三、PDMS12.0安装步骤
1. 解压直接安装PDMS1
2.0 直到完成。
(非系统盘符下)2. 解压PDMS12.0licenseXX,复制pdms.dll到安装目录下覆盖。
3. 按pdms11.6第6步设置。
4. 运行安装目录下的pdms.bat。
--安装手册出自为爱买单(QQ:552066177)如有安装疑问,及时咨询
四、中文字体安装
1.中文字体f1105811901.gfb放入安装目录下。
2. 设置环境变量:a.单击我的电脑右键属性_高级_环境变量:在系统变量中新建:cadc_lang 值chinese和cadcentre_license_file值744@PC名或者IP(例如744@3d 或者744@192.168.1.110)。
3. 运行pdms 11.6或12.0安装目录下pdms.bat 弹出登录界面则OK 了。
如下图1所示
图1
五、Toolkit安装
1. PDMS1
2.0 toolkit运行.exe直到完成。
2. PDMS11.6 toolkit解压到安装目录覆盖。
3.运行pdms.bat,用user:SYSTEM ;password:XXXXXX进SAM项目进ADMIN模块。
4.进入界面:display_command line 在命令输入:proj mbcharset chin 保存退出。
5.用个人用户名和密码进入Monitor–打开命令行Display>Command Line–键入Pml rehash all–进入Design,Monitor>Modules>Design>Macro files…
6. Toolkit升级–在项目中Tools>Pmldebug>Pml rehash all–重新启动Pdms,完成Toolkit升级
7.在用设计user进design 可以看到菜单上有tool工具菜单。
六、Catview安装步骤
1.解压catview11.6或catview1
2.0到安装目录下如:D:\A VEV A\CatView12.0,则catview下的evars.bat中地址也是:D:\A VEV A\CatView12.0。
如图2所示。
2.打开pdms11.6或12.0安装目录下的evars.bat,如:D:\A VEVA\Plant\PDMS12.0.SP6,在后面加语句:Call D:\A VEV A\CATVIEW11.6\evars.bat或Call D:\A VEV A\CatView12.0\evars.bat,红色的是catview安装目录下evars.bat路径。
3.用user进paragon模块,选择paragon-pipework 在Utilities里面可以看到catview。
