2020年高中物理 2.4串联电路和并联电路(1)导学案.doc

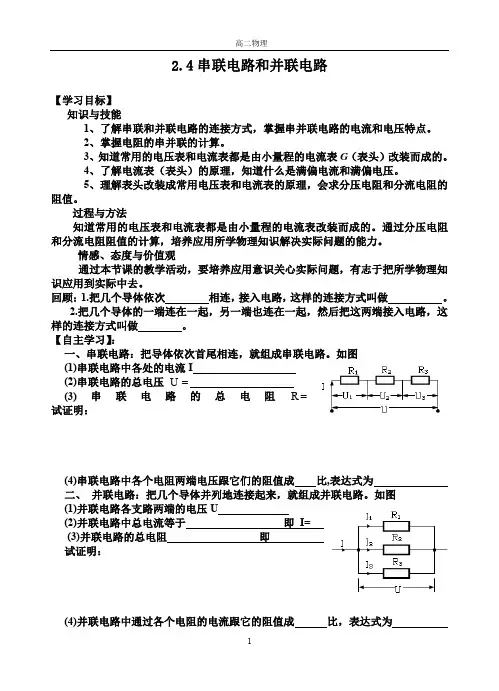

2.4串联电路和并联电路【学习目标】知识与技能1、了解串联和并联电路的连接方式，掌握串并联电路的电流和电压特点。

2、掌握电阻的串并联的计算。

3、知道常用的电压表和电流表都是由小量程的电流表G（表头）改装而成的。

4、了解电流表（表头）的原理，知道什么是满偏电流和满偏电压。

5、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。

过程与方法知道常用的电压表和电流表都是由小量程的电流表改装而成的。

通过分压电阻和分流电阻阻值的计算，培养应用所学物理知识解决实际问题的能力。

情感、态度与价值观通过本节课的教学活动，要培养应用意识关心实际问题，有志于把所学物理知识应用到实际中去。

回顾：1.把几个导体依次相连，接入电路，这样的连接方式叫做。

2.把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做。

【自主学习】：一、串联电路：把导体依次首尾相连，就组成串联电路。

如图(1)串联电路中各处的电流I(2)串联电路的总电压=U(3)串联电路的总电阻=R试证明：(4)串联电路中各个电阻两端电压跟它们的阻值成比,表达式为二、并联电路：把几个导体并列地连接起来，就组成并联电路。

如图(1)并联电路各支路两端的电压U(2)并联电路中总电流等于即I=(3)并联电路的总电阻即试证明：(4)并联电路中通过各个电阻的电流跟它的阻值成比，表达式为练习1、有三个电阻，其阻值分别为10 Ω、20 Ω、30 Ω.现把它们分别按不同方式连接后加上相同的直流电压，问：三个电阻在电路上串联与并联的阻值之比为多少【合作与探究】(1)n 个相同的电阻R 并联，总电阻为: 试证明之。

(2)求证：若干个不同的电阻R 1R 2-------------R n 并联，总电阻小于其中最小的电阻。

三、电压表和电流表1、表头：表头就是一个电阻，同样遵从欧姆定律，与其他电阻的不同仅在于 。

它有三个特征量： 、 ， 。

它们之间的关系是 思考：如图是某一个电流表G 表头刻度盘，其内阻为100Ω，问：（1）满偏电流=Ig ；满偏电压=g U ;（2）若指针指在1刻度处，则相应的电压数据为 ；电流表G 实际上也是一个小量程的电压表。

(物理)学科导学案2.4串联电路和并联电路学习时间 第______周第_____节2018年____月____日学案编号学习内容 2.4串联电路和并联电路主笔人审核人课程学习目标1、进一步学习电路的串联和并联，理解串、并联电路的电压关系、电流关系和电阻关系，并能运用其解决有关关问题。

2、进而利用电路的串、并联规律分析电表改装的原理。

重点：：串、并联电路的规律。

难点：电表的改装学习过程——不看不讲不议不讲不练不讲 【知识回顾】 1、电源是装置。

2、写出以下物理量的定义式。

速度、加速度、功率、场强、电势差、电容、电流强度、电动势、电阻3、电池的电动势取决于___________________________与_______无关，电池容量通常以_________或_________做单位，对同一种电池来说体积越大，电池的容量越_______，内阻越________。

4,、电动势等于______没有接入电路时两极间的_______。

电源电动势等于____、____电压之和。

5、欧姆定律的内容及公式___________________________ 欧姆定律的适用条件___________________________【自主学习与探究】一：串联电路和并联电路 〔一〕、认识电路串联电路：把几个导体元件依次的方式 并联电路：把几个元件的,然后把的方式。

〔二〕、电路的特点1、串联电路的基本特点：〔1〕电流特点：电路中的电流相等，即I 0=I 1I 2I 3 〔2〕电压特点：①各点的电势与各点之间的电势差有什么关系?1001ϕϕ-=U 2112ϕϕ-=U =23U =03U②比较电压关系?U 03=U 01U 12U 23 ③结论:串联电路2、并联电路的基本特点：〔1〕电流特点：电路的总电流等于各支路电流之和，即I 0=I 1I 2I 3……I n 。

〔2〕电压特点：①比较0、1、2、3点的电势关系? ②比较4、5、6点的电势关系?③比较电压关系?U=U 14=U 25=U 36 ④结论:并联电路 〔三〕、电路的性质：1、串联电路的重要性质：〔1〕总电阻：∵U=321U U U ++321I I I I ===∴33221I U I U I U I U ++=即321R R R R ++= 假设n 个电阻串联那么R= 串联电路的总电阻等于 〔2〕电压分配：==2211R U R U …=nn R U 即每个电阻上的电压分配与该电阻成。

高中物理 2.4 串联电路和并联电路学案新人教版必修2、4串联电路和并联电路【学习目标】1、了解串联和并联电路的方式，掌握串并联电路的电流、电压和电阻关系。

2、掌握简单的串并联的相关计算问题。

3、理解表头改装成常用电压表和电流表的原理，会求分压电阻和分流电阻的阻值。

【学习重点】熟练掌握串并联电路的特点；电组的串并联的计算【学习难点】表头G改装成大量程电压表V和电流表A的原理，并会计算分压电阻和分流电阻【课前预习】1、电势差和电势的关系：＿＿＿＿＿＿＿。

2、恒定电流电路内各处的电荷分布＿＿＿，任何位置的电荷都不可能＿＿＿＿＿＿＿。

3、欧姆定律的表达式：＿＿＿＿＿＿＿。

4、把几个导体依次相连，接入电路，这样的连接方式叫做。

5、把几个导体的一端连在一起，另一端也连在一起，然后把这两端接入电路，这样的连接方式叫做。

【想一想】1、如果电路中有两个用电器,下列说法中正确的是:[ ]A、闭合开关S后,灯泡同时亮的一定是串联、B、闭合开关S后,灯泡同时亮的一定是并联、C、闭合开关S后,灯泡同时亮的可能是并联,也可能是串联、D、条件不足,无法判定、【课内探究】一、串联电路：把导体依次首尾相连，就组成串联电路。

如图1 并联电路：把几个导体并列地连接起来，就组成并联电路。

如图2(1)串联电路中各处的电流＿＿＿＿，即＿＿＿＿＿＿＿＿。

并联电路中总电流等于_________，即_________________(2)串联电路的总电压等于______________，即______________ 并联电路各支路两端的电压_____，即______________(3)串联电路的总电阻等于______________，即______________并联电路的总电阻的倒数等于___________，即__________________________特例：两电阻R1和R2的并联电阻，R=_________(4)串联电路中各个电阻两端电压跟它们的阻值成___比，即_________________。

0 1 2 34 5 6 2.4 串联电路和并联电路【重难点】 重点：串、并联电路的规律 难点：电表的改装。

一、自主学习认真阅读课本，并完成下列空格。

1. 串联电路①电路中各处的电流强度______。

I ＝_______＝_______＝_______=……②电路两端的总电压等于各部分电路两端电压之________，U ＝_____________…… ③串联电路的总电阻，等于各个电阻之________。

R ＝_______________……④电压分配： U 1/U 2＝__________⑤功率分配：P 1/P 2＝_____________2. 并联电路①并联电路中各支路两端的电压________。

U ＝________＝________＝________…… ②电路中的总电流强度等于各支路电流强度__________。

I ＝_________________…… ③并联电路总电阻的倒数，等于各个电阻的______之________。

l/R ＝__________________ 对两个电阻并联有：R ＝_________④电流分配：I 1/I 2＝_____________⑤功率分配：P 1/P 2＝______________3. 无论串联电路还是并联电路都有总功率等于各个导体的功率____________4. 将小量程电流表改装成电压表需要___________联一个_________（填“大”或“小”）电阻，改装成电流表需要_________联一个___________（填“大”或“小”）电阻。

二、探究学习探究一：串联电路和并联电路（一）、认识电路串联电路 ：把几个导体元件依次 的方式并联电路 ：把几个元件的 ,然后把 的方式。

（二）、电路的特点1．串联电路的基本特点：（1）电流特点 ：电路中 的电流相等，即I 0 = I 1 I 2 I 3（2）电压特点 ：①各点的电势与各点之间的电势差有什么关系1001ϕϕ-=U 2112ϕϕ-=U =23U =03U②比较电压关系? U 03 =U 01 U 12 U 23③结论:串联电路2．并联电路的基本特点：（1）电流特点 ：电路的总电流等于各支路电流之和，即I 0=I 1 I 2 I 3 ……I n 。
