配电箱（柜）招标采购技术要求
目录
一、配电箱（柜）应符合以下规范要求 (1)
二、配电箱（柜）机械、外观要求 (3)
三、电气的性能要求 (3)
四、铭牌和电路图的要求 (4)
五、防护要求 (4)
六、配线要求 (5)
七、电源母线及接地要求 (7)
八、交接试验要求 (7)
九、低压电器组合要求 (8)
十、等电位箱技术要求 (10)
十一、室外防雷测试点接线箱技术要求 (10)
十二、弱电箱要求 (10)
十三、其他要求 (10)
一、配电箱（柜）应符合以下规范要求：
1.1《电气装置安装工程盘、柜及二次回路结线施工及验收规范》
（GB50171—92）
1.2《电气装置安装工程低压电器施工及验收规范》（GB50254—96）1.3《低压开关设备及控制设备总则》（GB/T14048.1—06）
1.4《低压开关设备及控制设备辅助电器铜导体的接线、端子排》
（GB/Y14048.（7.8）—06）
1.5《低压系统内设备的绝缘配合》（GB/T16935.1—97）
1. 6 《建筑工程质量验收规范》GB50303-2002
1. 7 必须有出厂合格证、生产许可证、实验记录、CCC认证及复印件。
1. 8 查验合格证和随带技术文件，实行生产许可证和安全认证制度
的产品，有许可证编号和安全认证标志。

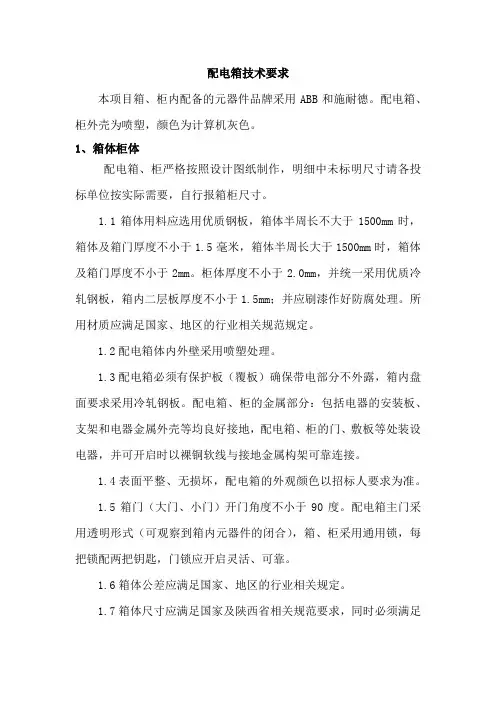

二、配电箱（柜）机械、外观要求：
1.1 配电箱（柜）的外涂层颜色应根据甲方的要求进行静电喷塑，
涂层应附着牢固，颜色均匀，无皱纹、剥落、斑点、漏喷等不良显现。在距离1米处观察无明显色差和反光，表面平整，干净、无凹坑、划痕等损伤显现。箱（柜）中使用的其他有镀锌层的零部件，也应保证无剥落、斑点、漏镀、生锈等不良现象，外表质量都要达到与上同等要求。箱（柜）内应干净，除应提供给用户的资料和零配件及相应其他国家规范要求的附件外，箱（柜）内不得有杂物、灰尘等。
1.2 配电箱（柜）的机械要求，配电箱箱体选用的钢板厚度不小于
1.5mm，配电柜柜体选用不小于
2.0mm厚度的冷轧钢板制成，
钢板箱门、钢板盘面厚度不小于 2.0mm，背板厚度不小于
3.0mm，导轨必须结实，配电柜的结构应完整坚固。同时在非
落地式配电箱的左下脚，和右上角焊出两个承耳，承耳采用40*4的扁钢。箱（柜）内部的元器件接法与装配布置合理，进出线预留孔洞数量、大小、形状及箱（柜）的安装方式等必须符合国标、图集、设计图纸具体参数的要求（相应图纸由我方提供）预留的进出线开孔或敲落孔应有相应的密封附件，在进出线装配完毕后能保证达到三级密封要求。配电箱（柜）的焊接、螺栓连接均应牢固，焊缝应均匀、光结，无焊皮、焊穿、气孔等不良现象。螺栓连接应有平、弹簧垫圈，外露丝扣2-5扣。配电箱（柜）内的零部件、开孔边缘平整光滑、无毛刺及裂口等。
配电箱的外形偏差尺寸见下表单位：mm
配电柜的外形偏差尺寸见下表单位：mm
箱柜垂直度偏差要求见表单位：mm
箱（柜）的活动部件启闭灵活，在开启过程中不得有损坏涂层或镀层，开启角度不小于900，门锁采用暗锁，门锁应牢固可靠，在锁上后不应有明显的晃动，门铰链采用金属镀铬，当门长大于
1.2米时装三个铰链，小于1.2米时可装两个，铰链应有足够的承
重能力，在四倍自重时（但不小于10kg）保证不会产生永久性变形。配电箱（柜）的门与门，门与壳体之间的缝隙均匀一致，缝隙差小于1mm，缝长大于一米时，均匀差不大于1.5mm。
三、电气性能的要求：
1.1 低压开关柜生产厂家必须提供开关柜的一次、二次接线蓝图、
柜内主要元器件的检测报告及产地、产品合格证。柜内母线要求外敷热缩套管，柜内个小室分工明确，互不干扰，独立工作。
柜内接线端子应与出线导线截面匹配，不得使用小端子配大截面导线，接地端子箱内地线接线柱必须按照92DQ3—34页配置。
1.2 箱（柜）内电气元件选用：低压开关柜及配电箱内电气元件品
牌选用德力西、西门子、正泰、施耐德，所有元器件应严格按照合同及我方提供的图纸进行选用，配电间设置的光、力配电柜内设漏电火灾报警采集元件。图纸上未注明的辅助性器件应选用有生产许可证厂家的合格产品。所有产品上的元器件均应
保证能满足产品性能的要求，厂家并应提供元器件的产地证明、供应商的资质、规格型号、断路器分断能力、电磁式漏电断路器的证明文件等。元器件在箱（柜）内的安装应紧固，不得有打滑或损坏镀层现象。并有防松措施，紧固件（含后期接线用螺栓或螺钉）应配置齐全。
四、配电箱（柜）的铭牌和电路图要求：每台配电箱（柜）的铭牌
应用金属制铭牌，铭牌中至少有产品名称、型号、厂家名称、主要技术参数、出厂编号、生产日期等五大项。铭牌应固定在前面板现见处，具体位置应美观合理，固定牢固。箱、柜必须附有主电路图、系统图、原理图、二次控制图等，电路图中各参数要求与实物相一致，并要过塑处理，用2mm厚阻燃性透明板嵌入箱、柜门后，重要控制二次回路也需附图，随配电箱（柜）配套供货。
五、配电箱（柜）的防护要求：配电箱（柜）均要求能在三级污染
条件下运行，即配电箱、柜的防护等级达到IP3X。所有箱柜体用的钢板、型钢必须在喷塑前进行除油、除锈、磷化处理，其他金属件应有防腐蚀能力，否则必须进行防腐措施进行处理。
配电箱柜中所用的所有绝缘必须阻燃自熄型材料。
六、配电箱（柜）的配线要求
1.1、电流回路应采用额定电压不低于750V、芯线截面积不小于
2.5mm2的铜芯绝缘电线或电缆；除电子元件回路或类似回路
外，其他回路的电线应采用额定电压不低于750V、芯线截面积
