电子线路CAD实验报告【实验目的】1.掌握PROTEL2004软件中原理图设计和印刷电路板设计。
2.掌握工程设计流程3.完成完整一个工程文件（原理图、PCB图及相关生成文件）4.设计电路的元件至少有四个集成芯片，是功能完整的电路【基本概念】A.封装：元件封装是指实际的电子元件焊接到电路板时所指示的轮廓和焊点的位置。
B.飞线：布线过程中出现的预拉线，只是形式上表示出网络之间的连接，没有实际的电气连接意义。
C.导孔：也称过孔。
它是连接不同的板层间的导线的PCB图件。
D.焊点：实际接焊的地方。
E.焊盘：是用焊锡连接元件引脚和导线的PCB图件。
F.防焊层：留出焊点的位置，而将铜模导线盖住。
防焊层不粘焊锡，防止焊锡溢出造成短路。

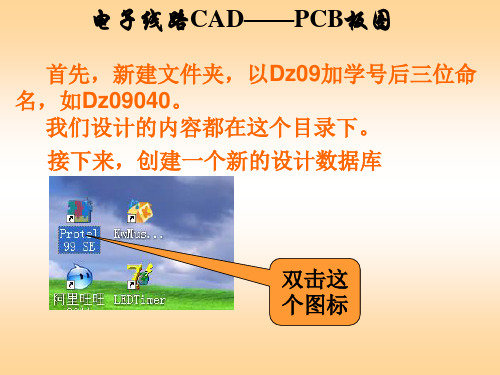

【设计过程】1)在草稿纸上画出所设计好的电路原理图2)建立一个名为随机数发生器的workspace，添加一个名为随机数发生器的project3)设置图纸规格，设置好原理图编辑器系统参数，如栅格大小和类型，光标类型等。
4)放置元件、导线等相关图件。
5)由于所设计的电路图中有两个名为CD4518B的元器件在元件库里边找不到，故自己创建一个名为随机数发生器元件的元件库，上网查找元器件CD4518B的详细资料，然后在新建好的元件库中画出该元器件在电路图中的外形图，接着添加该元器件的封装，自己创建一个名为随机数发生器封装的PCB元件库，查询该元器件的资料中外型尺寸，在新建好的元件库中画出该文件的封装图。
6)原理图的调整，利用Protel2004原理图编辑器提供的各种编辑工具，将图纸上的图件进行编辑和调整，如电气检查、参数修改、元件排列、自动标志和各种文字等，构成一个完整的原理图。
7)报表输出。
8)文件保存及打印输出。
9)接下来进行该电路的PCB版的绘制10)准备随机数发生器的原理图，即随机数发生器的project11)规划印制电路板。
包括根据电路的复杂程度、应用场合等因素，选择电路板是单面板、双面板，还是多面板，选取电路板的尺寸，电路板与外界的接口形式，以及接插件的安装位置和电路板的安装方式等。
让知识带有温度。
电子电路CAD实验报告名目一:Capture CIS电路绘制图(1——2页)二:Layout手工步线练习(2——5页)试验要求使用元件三个，4针插座，9针插座，集成电路芯片MAX232各一个。
要求：1.画原理图。
2.手工画PCB版图电路衔接：4针插座和MAX232（4脚单排封装）的衔接：1——GND，2——11，3——12，4——VCC。
9针插座和MAX323（16脚双排封装）的衔接：2——14，3——13，5——GNDMAX232和电容的衔接：16——VCC。
15——GND。
6——电容负极，电容正极——GND。
5——电容负极，电容正极——4。
3——电容负极，电容正极——1。
2——电容正极，电容负极——VCC。
步骤：第1页/共3页千里之行，始于足下一：Captur CIS电路绘制图在OrCAD环境下，创建一个全新的绘图页文件，挑选OrCAD Capture CIS环境的File\New\Project…调出New Project对话框在Name栏输入电路的项目名称elc,然后在单击按钮，弹出一个挑选对话框，可以自由挑选文件夹存盘路径为d:保存后进入绘图区举行画图。
按或点击Place\Part…功能选项，选取元件4针插座，9针插座，集成电路芯片MAX232以及带正负极的电容和GND，VCC 等元件。
按或挑选[Place]/[Wire],将元件按要求连线起来，存档。
完成的电路图如下：二：Layout印制电路版手工步线练习一，打开Layout。
首先单击“开头”，并依次挑选“程序”\OrCAD unison suite\Layout 功能菜单选项，打开Layout程序，调出Layout 窗口。
单击按钮，调出对话框后打开一个空的设计板，如图二，查找元件。
点击[Tool]\[Componet]\[New]或者直接双击点New 浮现Add Component对话框，点击Footprint…浮现Select Footprint 对话框查找元件在对话框中查找4针插座，9针插座，集成电路芯片MAX232第2页/共3页让知识带有温度。

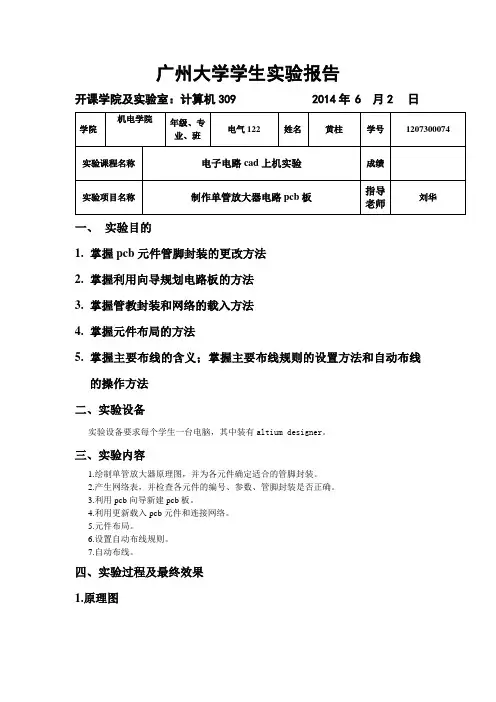

广州大学学生实验报告
开课学院及实验室：计算机309 2014年 6 月2 日
一、实验目的
1.掌握pcb元件管脚封装的更改方法
2.掌握利用向导规划电路板的方法
3.掌握管教封装和网络的载入方法
4.掌握元件布局的方法
5.掌握主要布线的含义；掌握主要布线规则的设置方法和自动布线
的操作方法
二、实验设备
实验设备要求每个学生一台电脑，其中装有altium designer。
三、实验内容
1.绘制单管放大器原理图，并为各元件确定适合的管脚封装。
2.产生网络表，并检查各元件的编号、参数、管脚封装是否正确。
3.利用pcb向导新建pcb板。
4.利用更新载入pcb元件和连接网络。
5.元件布局。
6.设置自动布线规则。
7.自动布线。
四、实验过程及最终效果
1.原理图
2.元件布局
3.自动布线
4.3D效果图
五、实验结果分析和实验心得
1.管脚封装的时候要根据元件自身选择适合的管脚封装。
2.当寻找不到规定的封装时用类型一致的封装可以代替（protel99和altium designer的集成库封装名字有些差异）。
3.电源线和地线的布线规则可以根据需求另外设定。
