地下管线探测技术方案随着城市建设的不断扩大，地下管线越来越复杂，其隐患也越来越多。
在进行城市道路拓宽、地铁、水电等建设时，必须先清楚地知道地下管线的具体情况，才能避免对其造成损毁并确保施工安全。
下面，本文就地下管线探测技术方案进行了详细的介绍。
一、地下管线探测技术简介地下管线探测技术是指利用现代化的仪器和设备对地下各种管线进行探测和确定其走向和位置等信息的一种技术手段。
目前，地下管线探测技术经历了从传统的人工探测到电磁波探测、地雷雷达探测、激光雷达探测等多种探测方式的发展，应用范围也从最初的水泥管道延伸到如今的电缆、光缆、燃气管道、暖通管道等多种管线。
二、地下管线探测技术方案1.传统探测法传统探测法是指利用人工来确定地下管线信息的一种方法。
这种探测方法主要包括地下勘探、现场调查、破拆挖掘等方式。
这种方法有其一定的优点，其准确性较高，对资金和设备的要求也较低。
但是，这种方法所需的时间相对较长，且会对周围环境造成一定的影响。
2.电磁波探测法电磁波探测法是利用电磁波在地下管线中传播时的反射、衍射、透射等声波特性来探测管线位置的一种方法。
它在探测时既可以进行非接触探测，也可以进行接触式探测。
利用电磁波探测法能够对各种电缆、水利管线、燃气管线进行探测，并且在准确度和稳定性方面也具有很高的优势。
3.地雷雷达探测法地雷雷达探测法是一种新型的地下管线探测技术，其原理是利用雷达信号穿透地下不同物质与结构，通过反射信号将地下管线的位置、类型、径情况等信息传送到接收系统中，以此来实现地下管线的探测。
相比于其它探测技术，地雷雷达探测法具有探测深度高、精度高、实时性好等特点，且在不同地质环境下均能适用。
4.激光雷达探测法激光雷达探测法的原理是在地面上激发激光信号，利用光电探测器接收地下管线反射的光信号，然后将光信号处理成图像的方式，以此确定地下管线的位置和类型等信息。
激光雷达探测法准确度高，速度快，且不会对地下管线造成损坏，因此被应用到多个领域中。

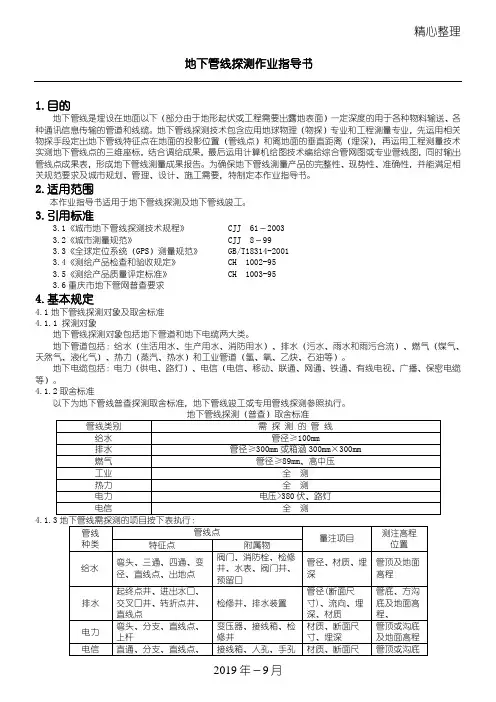

精心整理地下管线探测作业指导书1.目的地下管线是埋设在地面以下（部分由于地形起伏或工程需要出露地表面）一定深度的用于各种物料输送、各种通讯信息传输的管道和线缆。
地下管线探测技术包含应用地球物理（物探）专业和工程测量专业，先运用相关物探手段定出地下管线特征点在地面的投影位置（管线点）和离地面的垂直距离（埋深），再运用工程测量技术实测地下管线点的三维座标，结合调绘成果，最后运用计算机绘图技术编绘综合管网图或专业管线图，同时输出管线点成果表，形成地下管线测量成果报告。
为确保地下管线测量产品的完整性、现势性、准确性，并能满足相关规范要求及城市规划、管理、设计、施工需要，特制定本作业指导书。
2.适用范围3.4.4.14.2地下管线探测的精度执行CJJ61－2003《城市地下管线探测规程》规定的标准。
1.隐蔽管线点的探查精度：平面位置限差：δts=0.10h；埋深限差：δth=0.15h ；（式中h 为地下管线中心埋深，单位为cm，当h＜100cm时，则以100cm代入计算）。
2.地下管线点的测量精度：平面位置中误差ms不得大于±5cm高程测量中误差mh不得大于±3cm3.4.地下管线图测绘精度：。
4.3地下管线测量采用的坐标系统要求及高程系统。
5.工作程序和要求5.1资料收集1.2.3.4.5.6.5.2 踏勘1.2.3.5.3记录和量测。
打开所有检修井，查明每条管、埋深（地下沟道或自流的地下管道应量测其内底埋深；有压力的地下管道应量测其外顶埋深；直埋电缆或管块应量测其外顶埋深，沟道应量测其内底埋深；地下隧道或顶管工程施工现场的地下管线应量测其外底埋深；量测所有检修井的井底埋深。
即给水、燃气、电信及管埋电力管线：检修井、阀门等附属物井深量测到井底，线深量测至管顶；隐蔽点埋深、线深量测至管顶）。
当地下管线中心线的地面投影偏离窨井井盖中心的距离大于0.2米时，应以管线在地面的投影位置设置管线点，窨井作为专业管线附属物。
城市地下管线探测技术规程
城市地下管线探测技术规程
一、目的
为了保证城市地下管线的探测工作能够有效高效地开展，根据工作实际需要，制定本
技术规程，以保证地下管线探测能够更加安全有效。
二、探测技术要求
1、采用测深仪和反射投影仪探测城市地下管线，及时准确发现城市地下管线的位置
及管径、方位、倾斜等数据；
2、电缆敷设的室内外环境，应设置探头，以便发现地下管线的存在；
3、采用电磁测深仪精确测量地下电子管线的深度；
4、采用X射线、放射性染料测试等技术，确定管道中存在的隐蔽断面；
5、采用热成像仪、激光测距仪及其他技术，核实城市地下管线的数据信息；
6、采用相近工艺和措施探测低空跨越道路管线，接近管线或穿越道路时，以保证道
路上车辆和行人的安全。
三、技术质量
1、探测数据必须真实、准确、可靠；
2、整个探测的技术过程中，必须保证整个操作过程的有效性，检查程序及验收标准
及要求；
3、探测数据处理必须有效，并符合技术要求，以及国家标准；
4、在探测时，必须建立规范的文件，完善管理制度，确保技术准确性及安全性；
5、确保探测工作顺利进行，提升工作效率。
四、安全技术措施
1、在进行地下管线探测之前，必须采取安全预案，确保探测安全；
2、在探测的整个过程中，应对密集的噪音作出必要的控制，尤其是在高密度室内外
环境；
3、在检测过程中，采取必要的安全防护措施，如穿着厚重的安全鞋、使用隔聋耳罩、戴上防护镜及其他个人防护装备；
4、探测设备必须进行安全检测，确保安全；
5、探测技术应遵守国家的安全法规，努力实现安全、有效、质量可靠的地下管线探测技术。

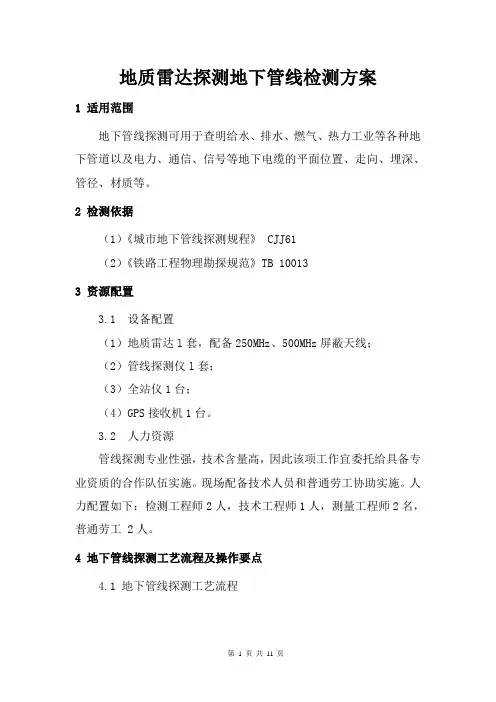

地质雷达探测地下管线检测方案1 适用范围地下管线探测可用于查明给水、排水、燃气、热力工业等各种地下管道以及电力、通信、信号等地下电缆的平面位置、走向、埋深、管径、材质等。
2 检测依据（1）《城市地下管线探测规程》 CJJ61（2）《铁路工程物理勘探规范》TB 100133 资源配置3.1 设备配置（1）地质雷达l套，配备250MHz、500MHz屏蔽天线；（2）管线探测仪l套；（3）全站仪1台；（4）GPS接收机1台。
3.2 人力资源管线探测专业性强，技术含量高，因此该项工作宜委托给具备专业资质的合作队伍实施。
现场配备技术人员和普通劳工协助实施。
人力配置如下：检测工程师2人，技术工程师1人，测量工程师2名，普通劳工 2人。
4 地下管线探测工艺流程及操作要点4.1 地下管线探测工艺流程确定工作范围，工作对象搜集原始资料现场踏勘，验证搜集的资现场踏勘，记录已知管线探测方法验证编写施工方案现场探测资料汇总图1 地下管线探测工艺流程图4.2 确定工作范围，工作对象4.2.1 确定工作范围施工场地地下管线探测应在工程施工开挖前进行，其范围应包括开挖以及可能受开挖影响的地下管线安全的区域，探测以上场地的管线走向、位置、深度，避免开挖或非开挖作业时，破坏地下管线，造成严重的后果。
4.2.2 确定工作对象地下管线探测前，需搞清楚所测区域地下管线的种类，根据不同的地下管线种类以便选用合适的探测方法，地下管线主要包括以下几个类别:（1）由水泥、陶瓷和塑料材料构成的非金属管线，如排水管（雨水、污水、雨污合流）、工业管线或某些给水管线（生活用水、生产用水、和消防用水）等；（2）由铸铁、钢材构成的金属管线，如给水，燃气（煤气、液化气、天然气）、供热等工业管线；（3）由铜、铝材料构成的电缆（其外用钢铠、铝或塑料包装），如电力电缆（供电、路灯、电车）、通讯电缆（军用光缆、通信光缆）等和有线电视电缆等。
4.3 搜集原始资料地下管线探测前，必须全面搜集和整理测区范围内已有的地下管线资料和有关测绘资料，主要内容包括：（1）已有的各种地下管线图;（2）各种地下管线的设计图、施工图、竣工图及技术说明资料;（3）相应比例尺的地形图;（4）测区内及相临近的控制点的坐标和高程。
