如何进行地下综合管廊测量地下综合管廊测量是一项重要且复杂的工作，它涉及到对地下管道、电缆等设施进行精确测量与定位。
本文将从测量前的准备工作、测量方法、测量工具以及测量结果数据处理等几个方面进行论述。
一、测量前的准备工作在进行地下综合管廊测量之前，需要进行一系列准备工作，以确保测量的准确性和安全性。
首先，需要对地下管线进行勘察，了解管线的走向、深度、材质等信息，根据勘察结果确定测量方案。
其次，需要与相关部门协商，获得测量的许可，并确保测量过程中不会对现有管线和设施造成破坏。
此外，还需要准备相应的测量设备和工具，包括测量仪器、地图、标志物等，以便进行测量和记录。
二、测量方法地下综合管廊测量可以采用多种方法，常用的有地下全站仪法、电磁法和激光雷达测量法。
地下全站仪法是一种较为常用的测量方法，它利用地下全站仪通过反射仪等设备测量地下管线的位置和方向。
电磁法是一种非接触式的测量方法，利用电磁波与地下设施相互作用，通过接收反射信号来确定地下管线的位置和性质。
激光雷达测量法则是利用激光雷达对地下管线进行扫描，通过激光束的传播时间和反射强度来确定地下管线的位置和形状。
三、测量工具进行地下综合管廊测量需要使用到一些专业的测量工具。
其中，地下全站仪是一个必不可少的工具，它可以实时记录地下管线的坐标和方向，并将测量结果导入计算机进行分析和处理。
此外，还需要使用一些辅助工具，如钢尺、测深仪等，用于测量管线的长度和深度。
在进行电磁法测量时，需要使用电磁场探测器来接收和分析电磁波信号。
激光雷达测量法则需要激光雷达设备和相应的数据处理软件。
四、测量结果数据处理地下综合管廊测量得到的数据需要进行进一步的分析和处理，以获得准确的测量结果。
首先，需要对测量数据进行校正和筛选，排除测量误差和干扰因素。
然后，将测量结果与已知地理信息进行对比和验证，以确保测量的准确性。
最后，将测量结果整理并绘制成管线图或地图，方便后续工作的参考和使用。

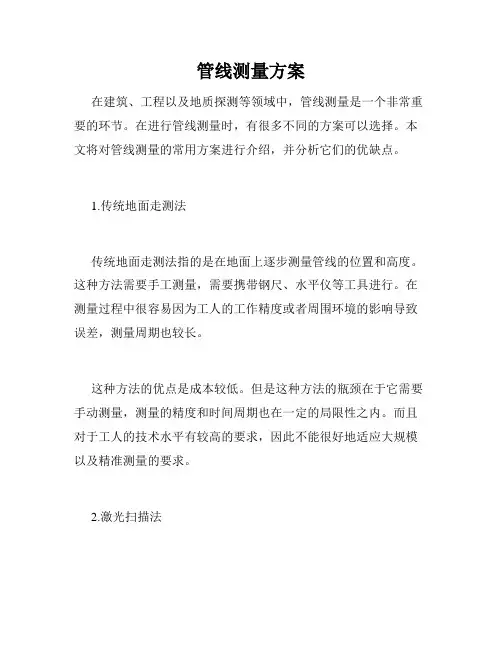

管线测量方案在建筑、工程以及地质探测等领域中，管线测量是一个非常重要的环节。
在进行管线测量时，有很多不同的方案可以选择。
本文将对管线测量的常用方案进行介绍，并分析它们的优缺点。
1.传统地面走测法传统地面走测法指的是在地面上逐步测量管线的位置和高度。
这种方法需要手工测量，需要携带钢尺、水平仪等工具进行。
在测量过程中很容易因为工人的工作精度或者周围环境的影响导致误差，测量周期也较长。
这种方法的优点是成本较低。
但是这种方法的瓶颈在于它需要手动测量，测量的精度和时间周期也在一定的局限性之内。
而且对于工人的技术水平有较高的要求，因此不能很好地适应大规模以及精准测量的要求。
2.激光扫描法激光扫描法是近年来广泛应用的新兴技术。
在管线测量中，使用激光扫描仪将管线周围环境扫描下来，然后通过计算机程序对扫描数据进行处理即可得出管线的位置和高度等信息。
这种方法的优点是测量速度快，精度高，而且只需要进行一次测量，测量数据可以快速转化成不同的格式。
同时，它也可以避免工人在高空和地下等危险的条件下进行测量。
但是这种方法的缺点是需要一定的设备支持，这会导致测量成本较高，同时在使用过程中暴露设备存在的不足或者灵敏度不够的情况。
3.地下雷达法地下雷达法是一种非破坏性的测试方法，可以通过地下雷达仪器发出电磁波，然后通过电磁波与物质互作用后进行反射在雷达仪器上，就可以对地下物质进行探测。
地下雷达法的优点在于它能够无损探测到地下物质的位置、深度以及类型等信息，同时也可以避免了对地下管道的损坏。
而且这种方法可以进行远程测量，而且在大型场地监测中也可以获得很好的应用。
不过，这种方法的缺点是设备成本较高，而且需要对地下环境了解充分，才能准确地进行测量。
4.无人机测量法无人机测量法是指使用无人机进行测量的方法。
无人机载着摄像头，扫描管道周围的环境并进行建模，从而获得管道位置、高度等信息。
这种方法的优点在于可以完成大规模场地中的测量。
而且，对于可以观测线构形的管道，无人机的拍摄效果更佳，能够获得更加真实、完整的弧形管相。
地下管线探测方法综合利用实例分析摘要：地下管线埋设的方法不同以及深度不同，需要采用不同的管线探测方法进行探测，重要的以及对设计、施工有重大影响的管线应采用不同的管线探测方法进行互相验证，本文对采用电磁法及磁梯度方法、以及管线探测的流程进行了探讨。
关键词：地下管线探测；电磁法（DM法）；井中磁梯度法；1前言随着城市发展，城市人口数量剧增、工业及服务行业的快速发展，以及美化城市、提高人们生活质量和大力建设宜居城市的需要，原来的交通、水电、通信、给排水等公共设施已经不能满足目前城市的发展的需要，需要对公共设施进行改造或新建，不可避免地要对现有管线采取避让或保护的措施，为实现此目的，需要对被保护范围内的管线进行探测、并定位。
根据地下管线材质差异、埋管成槽方式的不同、埋设深度的不同，采用不同的管线探测设备和管线探测方法。
目前，对于地下金属管线常用管线探测仪进行探测，管线仪对于金属管线探测具效率高、仪器轻便、结果准确等优点，但对于埋设较深的管线信号较弱、探测精度很难满足工程建设要求，可采用电磁法（DM法）、井中磁梯度法、导向仪或陀螺仪等管线探测方法；地下非金属管线探测的首选方法是探地雷达，或采用导向仪或陀螺仪等管线探测方法。
2电磁法（DM法）及井中磁梯度法原理2.1电磁法（DM法）2.2.1方法原理DM探测管线使用甚低频电流信号，常见的频率为128Hz、512Hz等，该频率的信号具有传输距离远和信号稳定的特点。
一般是先用法找到管道的大概走向，然后切换到最大值法精确定位定深。
为了保证定位精度，减少仪器系统误差，采用面向发射机方向和背向发射机两次探测，管道的平面位置取中间值，埋深取两次探测的平均值。
特殊的情况是当有别的管道平行于要探测的管道，并且距离较近，此时用最小值法。
要找管道的走向往往误差就比较大，甚至会出现错误的指示，这是因为两条管道的电流信号相互干扰，磁场产生变形。
遇到这种情况就要始终用最大值法跟踪探测。

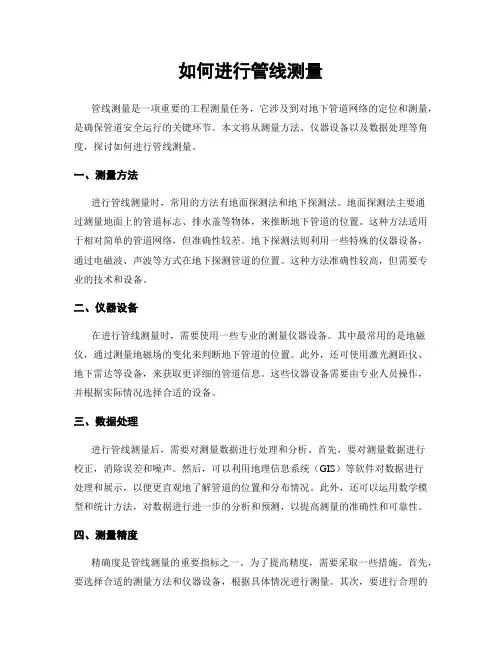

如何进行管线测量管线测量是一项重要的工程测量任务，它涉及到对地下管道网络的定位和测量，是确保管道安全运行的关键环节。
本文将从测量方法、仪器设备以及数据处理等角度，探讨如何进行管线测量。
一、测量方法进行管线测量时，常用的方法有地面探测法和地下探测法。
地面探测法主要通过测量地面上的管道标志、排水盖等物体，来推断地下管道的位置。
这种方法适用于相对简单的管道网络，但准确性较差。
地下探测法则利用一些特殊的仪器设备，通过电磁波、声波等方式在地下探测管道的位置。
这种方法准确性较高，但需要专业的技术和设备。
二、仪器设备在进行管线测量时，需要使用一些专业的测量仪器设备。
其中最常用的是地磁仪，通过测量地磁场的变化来判断地下管道的位置。
此外，还可使用激光测距仪、地下雷达等设备，来获取更详细的管道信息。
这些仪器设备需要由专业人员操作，并根据实际情况选择合适的设备。
三、数据处理进行管线测量后，需要对测量数据进行处理和分析。
首先，要对测量数据进行校正，消除误差和噪声。
然后，可以利用地理信息系统（GIS）等软件对数据进行处理和展示，以便更直观地了解管道的位置和分布情况。
此外，还可以运用数学模型和统计方法，对数据进行进一步的分析和预测，以提高测量的准确性和可靠性。
四、测量精度精确度是管线测量的重要指标之一。
为了提高精度，需要采取一些措施。
首先，要选择合适的测量方法和仪器设备，根据具体情况进行测量。
其次，要进行合理的数据处理和分析，消除误差和噪声。
此外，还可以进行多次测量，取平均值，以提高精度。
在实际测量中，还应注意避免磁场干扰、地形和地质条件等因素对测量结果的影响。
五、安全管理在进行管线测量时，安全管理至关重要。
首先，要做好前期准备工作，了解管道的类型、材质和布局情况。
其次，要严格遵守测量规范和要求，确保测量过程的安全和准确性。
在实际操作中，要注意防止误碰管道和避免对周围环境造成危害。
此外，还要做好应急预案，以应对可能出现的意外情况。
地下综合管线探测技术报告一、引言地下管线是城市基础设施的重要组成部分，包括供水、排水、燃气、电力等多种管线系统。
随着城市的发展，地下管线的数量越来越多，使得管线管理和维护变得尤为重要。
然而，地下管线隐藏在地下，难以被直接观察和检测，因此需要通过探测技术来获取管线的准确位置和状态信息。
本报告将介绍地下综合管线探测技术的原理、方法和应用。
二、地下综合管线探测技术原理1.电磁感应法：通过电磁感应原理，利用电磁场对地下管线的感应信号进行检测，进而确定管线的位置。
该方法适用于金属管线的探测，但对非金属管线效果较差。
2.高频声波探测法：该方法通过发射高频声波信号，依靠声波在地下管线内的波动传播来确定管线的位置。
该方法适用于水管、排水管和燃气管等非金属管线的探测。
3.智能雷达探测法：智能雷达技术能够扫描地下区域，并根据反射信号来确定管线的位置和状态。
该方法具有高精度和强穿透力，适用于各种类型管线的探测。
三、地下综合管线探测技术方法1.传统探测：传统的管线探测方法主要依靠人工勘测和测量。
通过调查地面标志和管线图纸，结合地下管线的标志标识和可见部分，推测出地下管线的走向和位置。
然而，这种方法耗时耗力，且精度较低。
2.地球物理勘测：地球物理探测使用电磁、声波等物理量在地层中的传播情况，结合地下管线物理特性，通过测量和分析，确定地下管线的准确位置和状态。
3.现代无损检测技术：现代无损检测技术包括电磁感应、声波探测和智能雷达等。
这些技术通过对地下管线的信号发射、接收和分析，可以高效、准确地确定管线的位置和状态。
四、地下综合管线探测技术应用1.基础设施建设：地下综合管线探测技术可用于城市基础设施的规划和建设，有效避免对地下管线的破坏和冲突。
2.综合管线管理：通过地下综合管线探测技术，可以及时了解管线的位置和状态，为维护和管理工作提供重要参考。
3.管线事故预防：地下综合管线探测技术可用于检测管线的损坏和腐蚀，预测潜在的事故隐患，及时采取措施预防事故的发生。
管线探测方法(1)磁电充电法(或称直连法)：发射机一端接金属管线，另一端接地，将交变电流直接注入地下金属管线，观测管线电流产生的磁场。
可对各种金属管线进行扫描定位、测深、连续追踪并区分相邻管线。
由于管线电流产生的信号很强，故信噪比和分辨率均较高，水平定位、垂直测深精度最高，但必须有金属管线出露点。
在各种方法中，探测效果最好。
(2)电偶权感应法：发射机两端接地，在金属管线中产生感应电流，观测管线电流激励的电磁信号。
可搜索、追踪地下各种金属管线。
管线不需有地表露头，且信号较强，但应具备接地条件。
在有接地条件的地段，可用来探测金属管线。
(3)磁偶极感应法：由发射线圈产生一次交变电磁场，使金属管线产生感应电流．观测管线中感应电流在地面上产生的二次电磁场以确定管线在地下的分布状态。
在无管线露头及不具备接地条件的城市可用来确定管线走向、平面位置和埋深。
仪器操作员活、方便、效率高、效果好，是目前应用最多的一种有效方法，但探测深度一般小于5m，并且相邻管线干扰严重。
在磁偶极感应法中，若将发射线团(磁偶极子)送人管道内，在地面观测它产生的电磁场，则可以探测管道的位置和深度，而且特别适用于非金属管道的探测。
探测深度大、效果好；但操作麻烦、成本高，探头容易在管道中遇阻或遇卡。
(4)信号夹钳法：用信号夹钳套在金属管线上，使其产生感应电流，观测该电流的磁场。
特点是：信号强，探测精度高，易分辨相邻管线，但必须有管线出露点，可用来对管径较小，且有出口点的金属管线进行定位和定深。
(5)50Hz法：利用动力电缆、邻近电缆或工业离散电流在金属管线中产生的50 Hz感应电流激励的电磁场，可探测动力电缆或金属管线。
这种方法探测成本低、效率高、简单方便，但容易受到其他动力电缆的干扰，有的机型仅用接收机不能直读测深，可作为一种辅助性的探测方法。
(6)甚低频法：利用甚低频(超长波)通讯电台发射的电磁被在地下金属管线中产生的感应二次电磁场来探测地下金属管线。

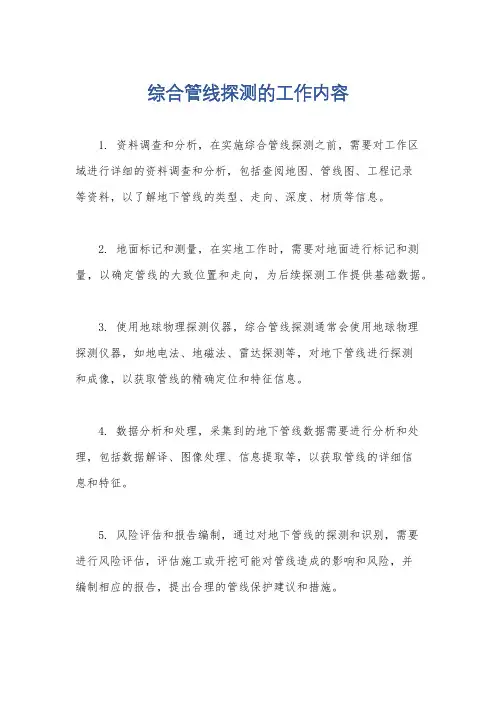

综合管线探测的工作内容
1. 资料调查和分析，在实施综合管线探测之前，需要对工作区
域进行详细的资料调查和分析，包括查阅地图、管线图、工程记录
等资料，以了解地下管线的类型、走向、深度、材质等信息。
2. 地面标记和测量，在实地工作时，需要对地面进行标记和测量，以确定管线的大致位置和走向，为后续探测工作提供基础数据。
3. 使用地球物理探测仪器，综合管线探测通常会使用地球物理
探测仪器，如地电法、地磁法、雷达探测等，对地下管线进行探测
和成像，以获取管线的精确定位和特征信息。
4. 数据分析和处理，采集到的地下管线数据需要进行分析和处理，包括数据解译、图像处理、信息提取等，以获取管线的详细信
息和特征。
5. 风险评估和报告编制，通过对地下管线的探测和识别，需要
进行风险评估，评估施工或开挖可能对管线造成的影响和风险，并
编制相应的报告，提出合理的管线保护建议和措施。
6. 现场监测和指导，在实际施工或开挖过程中，综合管线探测还需要进行现场监测和指导，确保施工活动不会损坏地下管线，保障工程安全。
综合管线探测的工作内容涉及多个方面，需要综合运用地质勘探、地球物理探测、地理信息系统等技术手段，以确保对地下管线的全面、准确的探测和识别。
这些工作内容的实施能够有效地保护地下管线设施，避免施工活动对管线造成的损坏和影响，从而保障工程安全和管线设施的完整性。

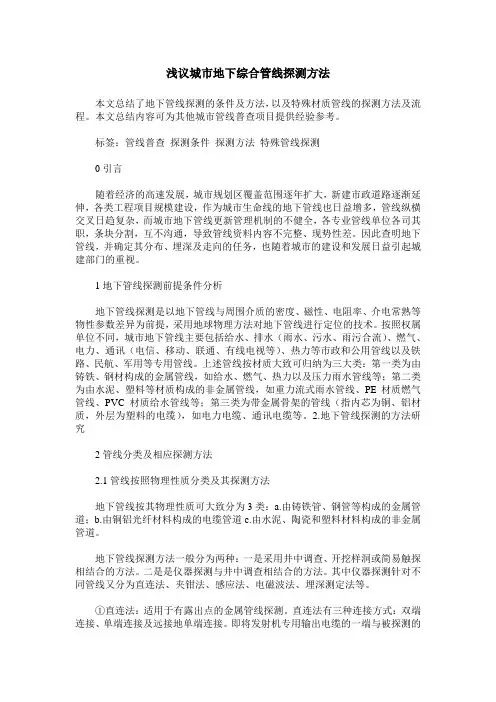

浅议城市地下综合管线探测方法本文总结了地下管线探测的条件及方法，以及特殊材质管线的探测方法及流程。
本文总结内容可为其他城市管线普查项目提供经验参考。
标签：管线普查探测条件探测方法特殊管线探测0引言随着经济的高速发展，城市规划区覆盖范围逐年扩大，新建市政道路逐渐延伸，各类工程项目规模建设，作为城市生命线的地下管线也日益增多，管线纵横交叉日趋复杂，而城市地下管线更新管理机制的不健全，各专业管线单位各司其职，条块分割，互不沟通，导致管线资料内容不完整、现势性差。
因此查明地下管线，并确定其分布、埋深及走向的任务，也随着城市的建设和发展日益引起城建部门的重视。
1地下管线探测前提条件分析地下管线探测是以地下管线与周围介质的密度、磁性、电阻率、介电常熟等物性参数差异为前提，采用地球物理方法对地下管线进行定位的技术。
按照权属单位不同，城市地下管线主要包括给水、排水（雨水、污水、雨污合流）、燃气、电力、通讯（电信、移动、联通、有线电视等）、热力等市政和公用管线以及铁路、民航、军用等专用管线。
上述管线按材质大致可归纳为三大类：第一类为由铸铁、钢材构成的金属管线，如给水、燃气、热力以及压力雨水管线等；第二类为由水泥、塑料等材质构成的非金属管线，如重力流式雨水管线、PE材质燃气管线、PVC材质给水管线等；第三类为带金属骨架的管线（指内芯为铜、铝材质，外层为塑料的电缆），如电力电缆、通讯电缆等。
2.地下管线探测的方法研究2管线分类及相应探测方法2.1管线按照物理性质分类及其探测方法地下管线按其物理性质可大致分为3类：a.由铸铁管、钢管等构成的金属管道；b.由铜铝光纤材料构成的电缆管道c.由水泥、陶瓷和塑料材料构成的非金属管道。
地下管线探测方法一般分为两种：一是采用井中调查、开挖样洞或简易触探相结合的方法。
二是是仪器探测与井中调查相结合的方法。
其中仪器探测针对不同管线又分为直连法、夹钳法、感应法、电磁波法、埋深测定法等。
①直连法：适用于有露出点的金属管线探测。
综合管线探测方法分析摘要:地下管线是城市的生命线，负责城市能源的疏通。
随着科学技术的不断发展，地下管线材质及埋设方式逐渐多样化，地下管线敷设越来越便捷、高效，但这给管线施工也带来了新的挑战，预防新管线施工对既有管线的破坏成为目前市政工程的一大难题。
本文介绍了综合管线探测方法，并结合工程实践分析了其在城市管线探测中的综合应用，为解决管线探测问题提供了有效的解决方案。
关键词:管线;物探;非开挖;导向仪;陀螺仪;磁梯度;地质雷达地下管线是城市基础设施的关键组成部分，随着国民经济持续快速发展和城市基础建设的日新月异，城市地下管线的分布日趋密集和错综复杂。
城市建设施工时，经常遇到由于不能确定地下管线的走向和深度而挖断供水、供气、输油管线和电缆、光缆的情况，给生产和生活造成巨大损失和不便。
为维护城市生命线正常运行和可持续发展，从现代城市管理的需要出发，一个能快速提供真实准确的地下管网数据，并能实现快速查询、综合分析等功能，为城市运行和决策部门的日常管理、设计施工、分析统计、发展预测、规划决策等提供多层次、多功能、各种综合服务的地下管网信息系统，已经成为城市发展的迫切需要，而管线数据的准确性、真实性更是这个系统的重中之重。
因此，在地下管网探测时，应选择合理的技术，进行科学探测，切实保证探测的效果。
一、城市管线简介地下管线是指埋设于地下(水下)的各种管(沟、巷)道和电缆的总称。
地下管线的种类较多，埋设方法与工艺方法不尽相同。
根据地下管线的用途或性质不同，可以分为以下几种:给水、排水、燃气、电力、电信电(光)缆、供热、人防通道、工业管道。
按照材质的不同，又可分为由铸铁、钢材等金属材料构成的金属管道;由铜、铝等金属材料构成的金属电缆;由光纤材料构成的非金属线缆;由陶瓷、水泥、塑料非金属材料组成的非金属管道;由钢筋作为骨料构成的水泥管、墙体。
根据埋设方式不同，可分为以下几种:架空敷设、直埋敷设、地下管沟敷设、共同沟敷设、非开挖敷设。
管线探测原理
管线探测原理主要基于物理、化学等原理来实现。
以下为管线探测常用的几种原理：
1. 电磁感应原理：利用电磁场的感应作用进行探测。
管线上有电流通过时，会产生磁场，通过测量磁场的变化来确定管线的位置和走向。
2. 地质雷达原理：利用雷达技术，发射电磁波并接收反射信号，通过反射信号的特征来分析地下物体的属性，从而探测管线的存在。
3. 磁性探测原理：利用管线所带有的磁性特征，如金属管道的磁性，通过测量地面磁场的变化来确认管线位置。
4. 渗透探测原理：利用特定的探测液体或气体注入到管道中，通过检测注入物体在地面上的分布情况，从而确定管线的位置。
5. 地下音波原理：通过在地面上发射声波，由地下物体的反射声来判断管线的位置和走向。
上述原理基本涵盖了管线探测所应用的主要方法，每种原理都有其适用的场景和限制。
在实际应用中，根据具体情况可以选择合适的探测方法来进行管线的探测工作。
如何进行城市地下综合管线测量工作城市地下综合管线测量工作是一个至关重要且复杂的任务。
这项工作涉及到多个专业领域，包括土木工程、地理信息系统以及管道设计和建设等。
正确而有效地进行城市地下综合管线测量工作对于城市基础设施建设和维护至关重要。
本文将探讨如何进行城市地下综合管线测量工作的几个关键步骤和技术。
首先，进行城市地下综合管线测量工作之前，需要进行详细的准备工作。
这包括获取相关城市规划和设计资料，了解地下综合管线的类型和布局。
同时，需要调查相关地质和地貌情况，以及已有的地下设施和管线。
这些准备工作可以帮助测量人员制定合适的测量方案，并避免潜在的风险和干扰。
其次，进行城市地下综合管线测量工作时，必须选择合适的测量方法和技术。
传统的地下管线测量方法包括地下探测仪器和地下洞察仪器。
地下探测仪器可以用于探测地下管线的位置和深度，如地磁探测仪和雷达探测仪。
地下洞察仪器可以用于直观地观察地下管线的情况，如摄像机和无人机。
此外，近年来，地下综合管线测量工作还可以借助先进的无人机和激光扫描仪等技术，实现更高效和精确的测量。
在测量过程中，还需要进行数据处理和分析。
这包括对测量数据进行校准和纠正，以确保准确性和可靠性。
同时，还需要利用地理信息系统等软件对测量数据进行处理和可视化展示。
通过数据处理和分析，可以获得更多关于地下综合管线的信息，如管线的管径、材质和使用状况等。
这些信息对于后续的管线设计和维护工作非常重要。
除了技术手段，城市地下综合管线测量工作还需要充分利用人力资源和协作。
由于城市地下综合管线通常密集且复杂，测量人员需要具备一定的专业知识和经验。
同时，需要与城市规划、土建工程和管线维护等相关部门和专业人员保持沟通和协作。
只有通过有效的团队合作，才能确保测量过程的顺利进行，准确和可靠地获得地下综合管线的信息。
在进行城市地下综合管线测量工作时，还需要考虑安全和环保。
地下综合管线测量工作通常会涉及地下挖掘和施工，因此必须遵守相关的安全规范和操作规程。
目前地下管线探测技术与探测方法地下管线探测技术主要指的是通过各种手段和设备对地下埋设的管线进行探测和定位的技术和方法。
这些管线包括自来水管道、燃气管道、电力电缆、通信线路等。
1.金属探测器：金属探测器是一种常见的地下管线探测设备，通过检测地下埋设管线的金属材质，如钢铁、铝、铜等，来确定管线的位置和走向。
金属探测器适用于探测埋深较浅的金属管线。
2.地雷雷达：地雷雷达是一种利用电磁波技术进行地下管线探测的设备。
它通过发射高频电磁波，然后接收回波信号来判断地下是否有管线存在，并确定管线的位置和走向。
地雷雷达适用于多种地下管线材料的探测，如金属、塑料和混凝土等。
3.电磁感应法：电磁感应法是一种使用电磁场感应原理进行地下管线探测的技术。
它通过发射电磁信号，并测量感应到的回波信号来确定地下管线的位置和走向。
电磁感应法适用于探测埋深较深的金属管线。
4.地面探查法：地面探查法是一种基于地面观测和测量的地下管线探测方法。
通过观察地面的变形、沉降、颜色变化等现象，以及测量地面的温度、电阻等参数来判断地下是否存在管线，并初步确定其位置和走向。
地面探查法适用于一些无法使用探测设备进行探测的情况。
5.地下穿刺法：地下穿刺法是一种通过在地表上钻孔并向地下穿刺的方式进行管线探测的方法。
通过观察钻孔中的土壤或岩石的性质、颜色、湿度等变化来判断地下是否存在管线，并初步确定其位置和走向。
地下穿刺法适用于一些需要直接接触地下管线进行探测的情况。
除了以上的技术和方法外，地下管线探测还可以利用地图、航空摄影、卫星遥感等手段进行辅助定位和判断。
此外，随着科技的不断发展和创新，新的地下管线探测技术和方法也在不断涌现，例如无人机、激光雷达、地球物理探测等，为地下管线探测工作提供了更多的选择和可能性。
管线探测方法(1)磁电充电法(或称直连法)：发射机一端接金属管线，另一端接地，将交变电流直接注入地下金属管线，观测管线电流产生的磁场。
可对各种金属管线进行扫描定位、测深、连续追踪并区分相邻管线。
由于管线电流产生的信号很强，故信噪比和分辨率均较高，水平定位、垂直测深精度最高，但必须有金属管线出露点。
在各种方法中，探测效果最好。
(2)电偶权感应法：发射机两端接地，在金属管线中产生感应电流，观测管线电流激励的电磁信号。
可搜索、追踪地下各种金属管线。
管线不需有地表露头，且信号较强，但应具备接地条件。
在有接地条件的地段，可用来探测金属管线。
(3)磁偶极感应法：由发射线圈产生一次交变电磁场，使金属管线产生感应电流．观测管线中感应电流在地面上产生的二次电磁场以确定管线在地下的分布状态。
在无管线露头及不具备接地条件的城市可用来确定管线走向、平面位置和埋深。
仪器操作员活、方便、效率高、效果好，是目前应用最多的一种有效方法，但探测深度一般小于5m，并且相邻管线干扰严重。
在磁偶极感应法中，若将发射线团(磁偶极子)送人管道内，在地面观测它产生的电磁场，则可以探测管道的位置和深度，而且特别适用于非金属管道的探测。
探测深度大、效果好；但操作麻烦、成本高，探头容易在管道中遇阻或遇卡。
(4)信号夹钳法：用信号夹钳套在金属管线上，使其产生感应电流，观测该电流的磁场。
特点是：信号强，探测精度高，易分辨相邻管线，但必须有管线出露点，可用来对管径较小，且有出口点的金属管线进行定位和定深。
(5)50Hz法：利用动力电缆、邻近电缆或工业离散电流在金属管线中产生的50 Hz感应电流激励的电磁场，可探测动力电缆或金属管线。
这种方法探测成本低、效率高、简单方便，但容易受到其他动力电缆的干扰，有的机型仅用接收机不能直读测深，可作为一种辅助性的探测方法。
(6)甚低频法：利用甚低频(超长波)通讯电台发射的电磁被在地下金属管线中产生的感应二次电磁场来探测地下金属管线。
综合地下管线探测方案演示1.背景介绍地下管线是城市的重要基础设施之一，包括给水管、雨水管、污水管、燃气管、通信管等。
因为地下管线埋设较深，不易检修和维护，同时也容易被施工或其他原因损坏，所以在工程施工前的地下管线探测变得尤为重要。
2.探测方案为了综合地下管线探测，我们提出了以下方案。
2.1非毁性探测技术非毁性探测技术主要包括地质雷达、电磁感应仪、探潮仪等。
这些设备通过发送特定信号并接收回波来探测地下管线。
我们将使用这些设备在目标区域进行全面的地下管线探测。
2.2三维建模技术为了更直观地呈现地下管线的位置和走向，我们将运用三维建模技术。
通过地下管线探测数据和地形数据，我们可以生成一个真实的地下管线模型，提高地下管线探测的准确性。
2.3现场验证为了确保探测结果的准确性，我们将进行现场验证。
我们将使用钻探技术在地下进行取样，验证探测数据与实际情况的一致性。
同时我们也会与相关管线运营方进行沟通，确认探测结果的准确性。
3.操作流程以下是我们的操作流程。
3.1调查和规划在开始地下管线探测之前，我们将进行调查和规划工作。
这包括查看相关地图和记录、与相关部门沟通和协调，并制定探测计划。
3.2探测操作在探测操作中，我们将使用地质雷达、电磁感应仪和探潮仪等设备进行地下管线探测。
我们将对目标区域进行全面和系统的探测，确保不会遗漏任何地下管线。
3.3数据处理和分析在收集到探测数据后，我们将对数据进行处理和分析。
我们将使用三维建模技术生成地下管线模型，并与实际地形数据进行比对，以此确认探测结果的准确性。
3.4现场验证为了确保探测结果的准确性，我们将进行现场验证。
我们将使用钻探技术在地下进行取样，验证地下管线的准确位置和深度。
同时我们也将与相关管线运营方进行沟通，确认探测结果的准确性。
4.安全措施在进行地下管线探测时，我们将采取一系列安全措施，确保工作安全和人员安全。
这包括查看相关资料和记录、与相关部门沟通和协调、在探测现场设立安全警戒区等。
城市综合管廊入廊管线的探索与分析发布时间：2022-05-06T03:21:59.881Z 来源：《新型城镇化》2022年5期作者：孙阳阳[导读] 可谓是众说纷纭，本文从管线的特性入手，分析各种管线入廊的优缺点，并提出自己的观点。
南京苏逸实业有限公司南京 210000摘要：随着市政建设的发展，管线常规的埋地及架空敷设方式的弊端越来越显现，架空管线维护检修方便，但占用较多城市地上空间，且影响城市整体美观度；埋地管线不占用地上空间，但一旦有管线扩容、维修等需求，就需要开挖道路，造成拉链路频现，且道路频繁开挖不仅阻碍交通，还影响道路整体的景观。
综合管廊的出现正是为探索解决之道走出的一大步。
本文分析了市政道路下常见的几种管线，并对其是否入廊提出了自己的观点。
关键词：综合管廊；综合管线；管线入廊引言：综合管廊一词似乎自2015年《城市综合管廊工程技术规范》（GB 50838-2015 ）正式发布以后才逐渐为人们所熟知，但其实对它的探索与应用早就开始了，只不过之前是局限于一、两种管线，譬如缆线管廊。
若把道路下的综合管线都纳入考虑，那么哪些管线适合入廊，哪些又不建议入廊，可谓是众说纷纭，本文从管线的特性入手，分析各种管线入廊的优缺点，并提出自己的观点。
1.综合管廊的定义根据《国务院办公厅关于推进城市地下综合管廊建设的指导意见》（国办发[2015]61号），地下综合管廊是指在城市地下用于集中敷设电力、通信、广播电视、给水、排水、热力、燃气等市政管线的公共隧道。
2.综合管廊的分类综合管廊分为干线综合管廊、支线综合管廊和缆线综合管廊，规划综合管廊时应根据区域管线控制性详细规划结合道路的宽度及地块性质确定类型。
城市主干道下正常布置干线综合管廊，次干道及支路布置支线综合管廊，仅规划电缆管线的局部区域可考虑布置缆线综合管廊。
3.入廊管线的分析及选择3.1电力电缆（1）管线特性电力管线根据电压等级可分为高压和低压两种，市政电力管线主要包含400V、10kV、110kV等不同规模。
综合管线普查技术总结汇报综合管线普查技术总结汇报一、引言综合管线普查是对城市地下管网系统的全面调查和评估，旨在了解管道的布局、材质、年限以及使用状况等关键信息，为城市规划和基础设施建设提供重要依据。
本文将对综合管线普查的常用技术进行总结汇报，具体包括传统测量技术、遥感技术以及无人机技术等。
二、传统测量技术1. 探地雷达技术探地雷达技术是利用射频信号在地下介质中的传播特性，通过接收回波信号来确定地下管线位置和材质的一种测量方法。
该技术具有成本低、测量速度快以及对环境影响小等优势，在传统测量技术中得到广泛应用。
2. 地下管线渗透测量技术地下管线渗透测量技术主要利用钻孔机或钢管钻孔技术，将探测杆插入地下，通过感应信号来确定管线位置。
该技术适用于大部分地下管线的检测，但并不适用于检测深埋或非导电管道。
三、遥感技术1. 空中激光扫描技术（LiDAR）激光扫描技术利用激光束在地面上形成三维点云数据，通过对点云数据进行处理和分析，可以实现对地下管线位置和地貌特征的识别。
该技术具有高精度、高效率以及无需接触地表的特点，可以在较大范围内进行管线普查。
2. 热红外遥感技术热红外遥感技术通过测量地表温度差异，来识别地下管线的位置。
该技术在管线检测过程中，无需接触地表，具有较高的效率和准确性。
但需要注意的是，热红外遥感技术对环境温度和天气条件有一定的要求。
四、无人机技术1. 红外热像技术通过载荷传感器装载在无人机上的红外热像仪，可以对地下管线进行高效率、高精度的识别和测量。
红外热像技术能够便利地获取管线的实时数据，并生成相应的图像和报告，为普查和维护提供重要依据。
2. 激光雷达技术激光雷达技术利用无人机搭载的设备，通过激光扫描地面，测量地表特征和地形数据。
该技术具有高精度和高效率的特点，能够快速获取管线的几何信息。
五、技术比较及应用推荐综合管线普查技术的选择应根据具体情况进行综合考虑。
传统测量技术适用于地下管线的测量和定位，但需要大量的人力和时间投入。
综合管线探测方法分析
发表时间：2017-07-07T14:56:02.580Z 来源：《防护工程》2017年第4期作者：张皓王建军
[导读] 本文介绍了综合管线探测方法，并结合工程实践分析了其在城市管线探测中的综合应用。
浙江省地球物理地球化学勘查院 310005
摘要:地下管线是城市的生命线，负责城市能源的疏通。
随着科学技术的不断发展，地下管线材质及埋设方式逐渐多样化，地下管线敷设越来越便捷、高效，但这给管线施工也带来了新的挑战，预防新管线施工对既有管线的破坏成为目前市政工程的一大难题。
本文介绍了综合管线探测方法，并结合工程实践分析了其在城市管线探测中的综合应用，为解决管线探测问题提供了有效的解决方案。
关键词:管线;物探;非开挖;导向仪;陀螺仪;磁梯度;地质雷达
地下管线是城市基础设施的关键组成部分，随着国民经济持续快速发展和城市基础建设的日新月异，城市地下管线的分布日趋密集和错综复杂。
城市建设施工时，经常遇到由于不能确定地下管线的走向和深度而挖断供水、供气、输油管线和电缆、光缆的情况，给生产和生活造成巨大损失和不便。
为维护城市生命线正常运行和可持续发展，从现代城市管理的需要出发，一个能快速提供真实准确的地下管网数据，并能实现快速查询、综合分析等功能，为城市运行和决策部门的日常管理、设计施工、分析统计、发展预测、规划决策等提供多层次、多功能、各种综合服务的地下管网信息系统，已经成为城市发展的迫切需要，而管线数据的准确性、真实性更是这个系统的重中之重。
因此，在地下管网探测时，应选择合理的技术，进行科学探测，切实保证探测的效果。
一、城市管线简介
地下管线是指埋设于地下(水下)的各种管(沟、巷)道和电缆的总称。
地下管线的种类较多，埋设方法与工艺方法不尽相同。
根据地下管线的用途或性质不同，可以分为以下几种:给水、排水、燃气、电力、电信电(光)缆、供热、人防通道、工业管道。
按照材质的不同，又可分为由铸铁、钢材等金属材料构成的金属管道;由铜、铝等金属材料构成的金属电缆;由光纤材料构成的非金属线缆;由陶瓷、水泥、塑料非金属材料组成的非金属管道;由钢筋作为骨料构成的水泥管、墙体。
根据埋设方式不同，可分为以下几种:架空敷设、直埋敷设、地下管沟敷设、共同沟敷设、非开挖敷设。
非开挖技术又称水平定向钻探技术(horizontal directional drilling)，即非开挖敷设地下管线施工技术。
它是传统管线施工技术的一次革命，经济、环保、安全，它不破坏环境、不阻断交通、不扰民，不破坏已有建筑物或构筑物，具有较高的文明程度。
地下管线非开挖方式敷设一般分顶管施工和定向钻穿越两种，埋深一般在几米至十几米之间，有的甚至达几十米。
二、城市管线探测的任务
管线探测目的是查明各种管线的敷设状况、投影位置和埋深、管线类别、材质、管径规格、载体性质、电压(压力)值、电缆条数、管块孔数、权属单位、附属设施等。
它包括管线探查和管线点测量，管线点包括明显管线点(实地可直接定位的点)和隐蔽管线点(实地看不见的管线点，也就是必须通过探测或其他方法定位的点)，并最终生成综合管网图及数据库。
三、综合管线探测技术
鉴于地下管线埋设方式及材质的多样性，单一的物探方法有一定的局限性，不能满足管线探测要求。
综合管线探测技术是指在城市管线探测中针对某一工程采用多种探测手段相结合的方法，探测清楚该工程区域内所有地下管线。
根据地下管线的不同埋设方式及不同材质，主要应用以下几种管线探测方法。
1.电磁法
1)工作原理:电磁法即常规物探仪探测方法，是探查地下管线的主要方法，是以地下管线与周围介质的导电性及导磁性差异为主要物性前提，通过发射机在发射线圈中提供的谐变电流(一次电流)在地下建立谐变磁场(一次场)，地下管线在谐变磁场的激励下形成二次电流，然后通过接收机的接收线圈来测定二次电流所产生的谐变磁场(二次场)来推测地下管线的存在和具体位置。
当地下管线与周围介质之间电性差异明显且管线长度远大于管线埋深时，探测效果明显。
2)可解决的管线定位问题:其主要探测目标为埋深小于3m的金属管线和电缆，对有出入口的非金属管道(如排水管)配合可进入管道内的示踪器，也可以进行探测。
3)应用电磁法探测地下管线常用的工具为管线探测仪，方法有:直接法、夹钳法、感应法和示踪法。
4)精度分析:平面位置0.1h，埋深采用70%法0.15h。
2.导向仪法
1)工作原理:将带场源的防水探棒(磁偶极子)置于所需探测的管道内，在其周围空间产生一次交变磁场，由地面上的接收机接收探棒产生的磁场水平分量，进而确定待测管道的空间位置。
2)可解决的管线定位问题:可解决有空孔的一束非金属管线的空间定位问题。
3)探测条件:对套管及排管敷设的深埋线类管线要有预留孔，对拉管施工的管线需挖出拉管部分的一侧端点，保证管内没有异物，导向仪探棒能顺利通过。
4)精度分析:如无明显干扰精度可达0.15h，干扰较大时应与其他探测手段互相校核。
3.陀螺仪管道测绘方法
1)工作原理:陀螺仪管道测绘系统又称惯性导航系统(inertialnavig ationsystem，INS)，是一种推算式的导航方式。
通过惯性传感器不断对载体运动产生的惯性数据进行测量，实现对载体任意时刻位置和姿态的计算。
陀螺仪用来感应机体相对于绝对静止坐标系的角速度或角度变化，通过反馈或计算机的运算，加速度计所测量的加速度信息就可以在相对于惯性坐标系没有角度偏转的情况下，实现载体相对于惯性坐标系加速度的测量。
然后将导航坐标系下测得加速度信息经过运算、解算得到地速信息，地速信息再次运算可以得到地面上的位移变化。
2)可解决的管线定位问题:可解决孔径大于90mm两端开口的各类管线定位问题，不受地形限制和埋深限制。
3)探测要求:需管道两端均为开口，且管内无杂物，管径不能小于90mm。
4)精度分析:采用陀仪管道测绘系统的探测误差与被测管道的长度成正比，管道越长，误差越大，大约是管道长度的0.2%，其误差的最
大点在被测管道的中部，不受外界环境干扰。
4.孔中磁梯度探测方法
1)方法原理:孔中磁梯度探测技术是通过勘测地磁异常来实现对铁磁性管道定位。
磁梯度法通过探测的铁磁性管线在周围区域磁异常的变化，分析判断管线的平面位置及埋深。
通过钻孔的手段将磁梯度仪下到钻孔内，自上而下测量铁磁物质在垂直方向上的磁异常曲线变化，为了验证数据的准确性，需重复测量一次，观察其重复性，这样可以得到较理想的探测效果。
2)可解决的管线定位问题:可解决深埋金属管线或含钢筋的砼管线的空间定位问题。
3)探测条件:对采用孔中磁梯度法探测的施工现场，首先了解目标管线大致位置及埋深，被目标管线上方必须具备钻机就位条件，每个钻孔的工作面为3m×3m工作平台，上小型钻机就位即可。
4)精度分析:孔中磁梯度探测技术的探测误差与被探测管道的深度无关，其平面位置误差与钻孔的孔间距有关，一般情况下，最小孔间距是2.0m时，平面位置误差小于1.0m，深度误差一般小于0.5m。
5.地质雷达法
1)工作原理:探地雷达(ground pent rating,GPＲ)，是通过对电磁波在地下介质中传播规律的研究与波场特点的分析，查明介质、结构、属性、几何形态及空间分布特征。
它由地面上的发射天线T将高频电磁波(主频为106～109Hz)以宽频脉冲形式送入地下，经地下目标体或不同电磁性质的介质分界面反射后返回地面，被另一接收天线Ｒ所接收，而其余电磁能量则穿过界面继续向下传播，在更深的界面上继续反射和透射，直至电磁能量被地下介质全部吸收，电磁波在地下介质传播过程中遇到与周围介质电性不同的管线界面时产生反射并被接收天线记录下来，显示在屏幕上形成一道雷达记录。
当天线沿测线方向逐点移动探查时，各道记录按测点顺序排列在一起，形成一张探查雷达图像，通过分析雷达剖面图像中各反射波强度、波形特征及到达时间，可推断地下管线的分布状况。
2)可解决的管线定位问题:可解决深埋深度大的金属管线或含钢筋的砼管线及大管径非金属管线的空间定位问题。
3)探测条件:为更好地实施探地雷达探测工作，在布置探地雷达测线前，应通过收集资料和现场踏勘尽可能详细了解探测目标管线的管径、材质及埋设情况;通过已探查的明显管线点、分支管线了解目标管线的大致走向、位置和埋深。
四、结论及建议
综合物探技术能够解决管线探测中90%的问题，避免了市政工程管线施工的很多风险，但也存在未发现及无法解决的问题，为保证管线探测质量并避免施工风险，对行业同仁及市政工程施工单位建议如下:
1)由于目前管线材质及埋设方式的多样性，管线探测难度大，综合物探技术能够解决的问题包括:埋深小于3m的金属管线和电缆探测问题;对有出入口的非金属管道(如排水管)，有空孔的一束非金属管线的空间定位问题;孔径大于90mm两端开口的各类管线定位问题，不受地形限制，埋深限制;深埋金属管线或含钢筋的砼管线的空间定位问题。
本文中提出的探测方法应互相校核，以确保探测结果的准确性。
