综合管线测量技术方案

竣工验收测量和管线测量技术方案竣工验收测量是在建设工程竣工后的一项重要工作，它主要用于评估工程质量是否符合设计要求，并且确保建设过程中没有发生明显的偏离。

管线测量是其中的一项重要内容，它主要用于确定工程中的管道布置和施工质量。

本文将详细介绍竣工验收测量和管线测量的技术方案。

竣工验收测量的技术方案包括以下几个步骤：1. 准备工作：包括收集工程设计文件、施工方案和竣工验收标准等，确定测量的范围和目的。

同时应对所需测量工具和设备进行检查和校准，确保其准确性和可靠性。

2. 纵断面测量：通过对工程地面纵断面的测量，可以确定工程设计与实际施工情况是否相符。

测量方法可以采用全站仪、GPS等设备，在不同位置进行测量，获得具体的地面高程信息，并将测量结果与设计要求进行比较和分析。

3. 横断面测量：通过对工程地面横断面的测量，可以评估工程的平整度和坡度是否满足设计要求。

测量方法同样可以采用全站仪、GPS等设备，测量不同位置的地面高程信息，并绘制成横断面图，与设计要求进行比较和分析。

4. 建筑物测量：对建筑物进行测量，主要包括建筑物的平面图、立面图和剖面图的测量。

测量方法可采用全站仪、激光测距仪等设备，在不同位置进行测量，获得具体的尺寸和形状信息，并与设计要求进行比较和分析。

5. 设备测量：对工程中的设备进行测量，主要包括设备的位置、高度和安装情况等。

测量方法可以采用全站仪、水平仪等设备，在不同位置进行测量，并与设计要求进行比较和分析。

在管线测量方面，主要包括以下几个步骤：1. 管道布置测量：通过对管道的布置进行测量，可以确保管道的位置和走向符合设计要求。

测量方法可以采用全站仪、测绘仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。

2. 管道施工质量测量：通过对管道的几何参数进行测量，可以评估管道施工的质量是否符合要求。

测量参数包括直径、壁厚、弯头曲率等，测量方法可采用超声波测量仪、激光测距仪等设备，在不同位置进行测量，并将测量结果与设计要求进行比较和分析。

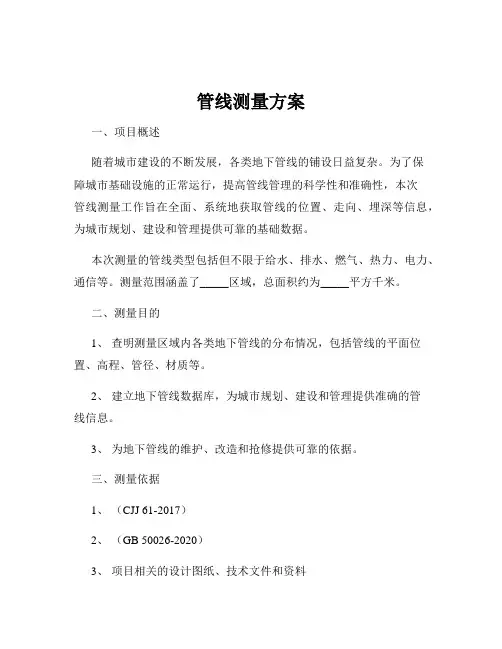

管线测量方案一、项目概述随着城市建设的不断发展，各类地下管线的铺设日益复杂。

为了保障城市基础设施的正常运行，提高管线管理的科学性和准确性，本次管线测量工作旨在全面、系统地获取管线的位置、走向、埋深等信息，为城市规划、建设和管理提供可靠的基础数据。

本次测量的管线类型包括但不限于给水、排水、燃气、热力、电力、通信等。

测量范围涵盖了_____区域，总面积约为_____平方千米。

二、测量目的1、查明测量区域内各类地下管线的分布情况，包括管线的平面位置、高程、管径、材质等。

2、建立地下管线数据库，为城市规划、建设和管理提供准确的管线信息。

3、为地下管线的维护、改造和抢修提供可靠的依据。

三、测量依据1、（CJJ 61-2017）2、（GB 50026-2020）3、项目相关的设计图纸、技术文件和资料四、测量准备1、资料收集收集测量区域内已有的地下管线资料，包括管线竣工图、设计图、施工图等。

收集测量区域的地形图、控制点成果等基础测绘资料。

2、仪器设备准备全站仪、水准仪、GPS 接收机等测量仪器。

地下管线探测仪、地质雷达等探测设备。

计算机、绘图仪等数据处理和输出设备。

3、人员组织成立测量小组，明确小组成员的职责和分工。

对测量人员进行技术培训，使其熟悉测量流程和仪器设备的操作。

4、现场踏勘对测量区域进行现场踏勘，了解地形地貌、交通状况、管线分布等情况。

确定测量的重点和难点区域，制定相应的测量方案。

五、测量方法1、控制测量根据收集到的控制点成果，对测量区域进行平面和高程控制测量。

平面控制测量采用 GPS 静态测量或导线测量的方法，高程控制测量采用水准测量的方法。

2、管线探查采用电磁感应法、地质雷达法、开挖验证法等多种方法相结合，对地下管线进行探查。

对于金属管线，主要采用电磁感应法进行探查；对于非金属管线，采用地质雷达法或开挖验证法进行探查。

3、管线测量对于已查明的地下管线点，使用全站仪、水准仪等测量仪器进行平面位置和高程测量。

管线测量方案为了确保管线工程的质量和安全，测量工作是不可或缺的一部分。

管线测量方案是指针对具体管线工程，制定的针对性的测量方案。

本文将针对管线测量方案进行详细介绍，以便于工程师和相关人员参考和实施。

一、方案概述管线测量方案主要包括测量目的、测量对象、测量方法、测量仪器设备、测量精度要求等内容。

该方案的制定旨在确保管线工程施工前、施工中和竣工后的测量工作有序、准确、高效进行，以保证管线工程的建设质量和安全。

二、测量目的1. 管线施工前：测量目的主要包括确定管线的起止点坐标、地面标志物位置、地形线等，以确定施工范围和布线方向。

2. 管线施工中：测量目的主要包括管线的沉放深度、埋设角度、埋深等，以确保管线的正确安装和施工质量。

3. 管线竣工后：测量目的主要包括管线的总长、坡度、弯头角度等，以评估施工工艺和确定工程结算。

三、测量对象管线测量对象主要包括管道、井口、地面标志物等关键点。

在测量方案中，需明确每个对象的测量要求、测量方法和测量精度要求，以确保测量结果与实际情况相符。

四、测量方法根据管线的具体特点和工程要求，可以选择不同的测量方法，主要包括全站仪测量法、电子测距仪测量法、水准测量法等。

在确定测量方法时，应综合考虑测量对象、现场环境、仪器设备等因素，并选择最适合的方法进行测量。

五、测量仪器设备测量仪器设备的选择对管线测量的准确性和效率起着至关重要的作用。

根据具体的测量要求，可以选择全站仪、电子测距仪、水准仪等先进的测量仪器设备，并确保其准备充分、操作规范、校准准确。

六、测量精度要求测量精度是管线测量方案中的重要指标之一。

准确的测量结果可以为管线工程的设计、施工和运维提供可靠的基础数据。

根据测量对象的不同，测量精度要求也有所不同，需要根据工程的实际情况制定具体的测量精度要求，并在测量过程中加以控制。

七、安全措施管线测量方案中应明确相关的安全措施，确保测量工作安全可靠。

在制定测量方案时，需考虑现场环境、人员配备、器材保障等因素，并制定相应的安全操作规程和应急预案。

管线测量技术方案二○○七年十一月管线测量技术方案1作业的技术依据(1）《全球定位系统（GPS）测量规范》 GB/T 18314-2001；(2）《工程测量规范》 GB50026—93(3)《1:500 1:1000 1:2000地形图图式》 GB/T 7929—1995；2采用的坐标系统及成图规格平面坐标系统应优先采用1980西安坐标系，要保证测区内投影长度变形值不大于2.5cm/km。

若测区内投影长度变形值大于2.5cm/km。

可以采用高斯正形投影任意带平面直角坐标系统。

高程系统采用1985国家高程基准。

带状地形图的测图比例尺选用1：2000，地形图基本等高距为平原区1.0米，重丘区2.0米。

地物点平面位置中误差不超过图上0.6mm，等高线高程中误差平原区应小于1/3等高距，重丘区应小于2/3等高距，高程最大误差应小于2倍中误差。

带状地形图的宽度为管线两侧各200米。

3 1:2000地形图成图规格地形图采用50×50cm自由分幅，管线中心线应尽量放置在图幅的中部顺道路排列。

图幅编号为自西向东或自北向南方向的连续流水号，如001、005等。

（注记规格见《1:500 1:1000 1:2000地形图图式》附录C）4控制测量4.1控制点埋设基本平面控制网采用四等GPS控制网，边长相对中误差为1/40000，最弱点点位中误差为5.0cm。

点间距应为400～600m。

点位应选在土质坚实，易于长久保存之处。

且应满足GPS 测量的要求。

当线路跨沟河、控制点密度无法满足要求时，在沟河两岸尽可能近的有利位置处埋设一控制点。

控制点点位距管线中心线距离宜在60～200m 范围内，相邻控制点间通视情况要良好。

控制点应尽量布设成直伸形，测站、测线应避开高压线等强磁场以及散热塔、散热池、烟囱等发热体的干扰。

控制点应便于发展和寻找，应埋设在土质坚实或稳固的建筑物上，以便于长期保存；控制点应在现场浇灌，标石高出地面5cm ，桩中心放置直径大于10mm ，长30cm 的螺纹钢筋或下端带弯钩的圆钢筋，钢筋高出标石面3mm 左右，钢筋上端应刻有“十”字标记。

管线工程测量技术方案一、前言随着城市发展和基础设施建设的不断完善，管线工程的建设和维护变得越来越重要。

而管线工程的测量技术方案是保证管线工程质量、安全和高效施工的重要保障之一。

本文将对管线工程测量技术方案进行详细的阐述，以期为相关专业人员提供参考和指导。

二、管线工程的特点与挑战1. 复杂的地下环境：在城市建设中，地下管线的密集程度往往很高，包括自来水管道、燃气管道、电力管道、通信管道等。

这些管线的深度和排布不规则，使得管线工程的测量面临着很大的挑战。

2. 高度精度的要求：管线工程测量需要达到较高的精度要求，一般为毫米级别，以确保各个管线之间的位置关系和施工质量。

3. 复杂的地形和建筑：城市地形的不规则性、建筑物的密集性等因素进一步增加了管线工程测量的难度。

在这样的背景下，设计一套合理的管线工程测量技术方案显得十分重要。

三、管线工程测量的技术方案1. 高精度定位技术在进行管线工程测量时，需要对地下管线的位置和方向进行精准的定位。

高精度定位技术主要包括全球卫星定位系统（GPS）、惯性导航系统（INS）等。

其中，GPS技术可以实现对地下管线的准确定位，而INS技术能够实现对地下管线的方向和姿态的测量。

这两种技术的结合可以有效提高管线工程测量的精度和效率。

2. 激光扫描技术激光扫描技术是一种利用激光雷达对地面进行高精度三维模型扫描的技术。

在管线工程测量中，可以借助激光扫描技术对地面进行扫描，并获取地下管线的位置和形状信息。

这种技术可以有效避免地面踏勘的不便和安全隐患，提高了测量的精度和效率。

3. 无损检测技术无损检测技术是一种能够在不破坏地面或地下设施的情况下，获取管线信息的技术手段。

在管线工程测量中，可以利用地质雷达、电磁探测器等无损检测设备，对地下管线的位置、深度和材质进行检测和测量。

这种技术可以避免地下管线被损坏和破坏，保障了地下管线的安全和完整性。

四、管线工程测量的实施流程1. 规划设计阶段：在管线工程的规划设计阶段，需要对管线工程的测量需求进行详细的分析和评估，确定测量的目标和要求。

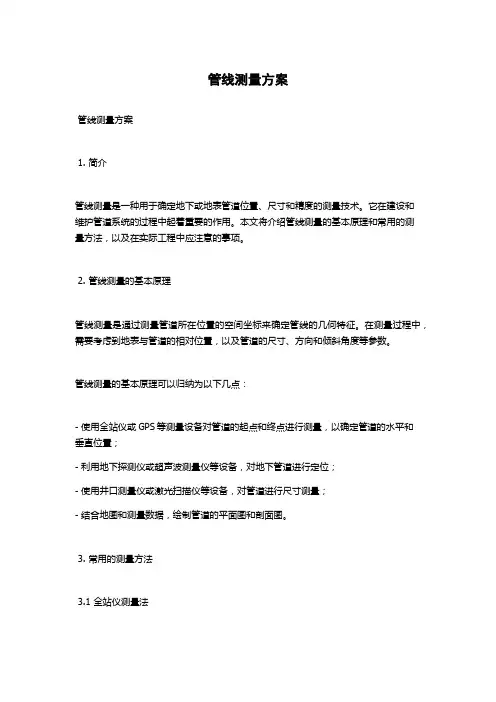

管线测量方案一、引言管线测量是工程建设中不可或缺的一项任务。

在设计和施工过程中，准确地了解和测量管线的位置和尺寸对于保证工程质量和安全至关重要。

本文将介绍一种管线测量的方案，旨在帮助工程人员在实际操作中提高测量的准确性和效率。

二、测量工具与设备1.全站仪：全站仪是一种高精度的测量仪器，可以同时测量水平角、垂直角和斜距。

在管线测量中，全站仪可用于确定管线的起始点、终止点以及各个关键节点的坐标。

2.测量杆：测量杆是测量距离的工具之一，在测量管线延长线时可以用来确定垂直高度的变化。

3.标志物：在管线测量过程中，需要使用标志物来标记关键节点或者测量点的位置。

标志物可以是木桩、喷漆或者标线等。

4.计算工具：在测量数据处理阶段，需要使用计算工具来进行数据计算和分析，例如计算机、Excel表格等。

三、测量方案的步骤1.确定测量起始点：首先，需要确定管线测量的起始点。

起始点可以是已知节点或者已建立好的基准点。

在使用全站仪进行测量时，我们可以将起始点作为坐标原点，记录其他测量点的坐标。

2.测量管线延长线：在确定起始点后，需要沿管线延长线进行测量。

通过全站仪测量水平角和垂直角，可以计算出各个测量点的坐标。

同时，可以使用测量杆来测量垂直距离的变化。

3.标记关键节点：在测量过程中，应该标记下关键节点的位置。

关键节点包括管线的拐角、交叉口等，通过标志物进行标记，以便于后续的测量和施工操作。

4.数据处理与分析：完成测量后，需要对测量数据进行处理与分析。

将测量结果导入计算工具中，计算出各个节点的坐标、管线的长度等参数。

对数据进行校验和比对，确保测量结果准确无误。

四、注意事项1.操作流程要熟练：在实际测量过程中，操作流程的熟练度对于测量结果的准确性和工作效率有很大的影响。

工程人员应经过充分的培训和实践，熟悉和掌握测量工具的操作方法。

2.天气条件的选择：天气条件对于管线测量也是一个重要的因素。

在测量过程中，应尽量选择没有降雨、低风速等适宜的天气条件，以提高测量的准确性。

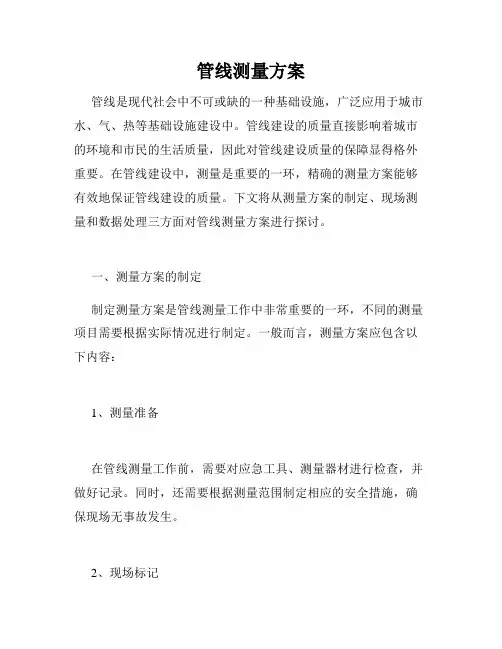

管线测量方案管线是现代社会中不可或缺的一种基础设施，广泛应用于城市水、气、热等基础设施建设中。

管线建设的质量直接影响着城市的环境和市民的生活质量，因此对管线建设质量的保障显得格外重要。

在管线建设中，测量是重要的一环，精确的测量方案能够有效地保证管线建设的质量。

下文将从测量方案的制定、现场测量和数据处理三方面对管线测量方案进行探讨。

一、测量方案的制定制定测量方案是管线测量工作中非常重要的一环，不同的测量项目需要根据实际情况进行制定。

一般而言，测量方案应包含以下内容：1、测量准备在管线测量工作前，需要对应急工具、测量器材进行检查，并做好记录。

同时，还需要根据测量范围制定相应的安全措施，确保现场无事故发生。

2、现场标记在现场标记时，应将测量范围清晰地标注出来，并做好对应的标记记录。

此外，对于管线交汇处和重要节点等位置，应做好标记，以便后续数据处理。

3、测量方法根据测量范围和实际情况确定采用的测量方法，如RTK测量、电磁感应测量等。

同时，还需要根据实际情况选择合适的测量设备，如GPS、测距仪等。

4、数据处理在数据处理时，根据实际情况选择合适的数据处理软件，如AutoCAD等。

同时，还需要对测量数据进行质量检查，并制定相应的纠正和处理方案。

二、现场测量在管线测量现场，需要根据制定的测量方案进行测量。

具体操作流程如下：1、准备工作在测量前，需要对测量仪器进行校准和检查，确保测量的准确性。

此外，还需要对测量现场进行安全检查和应急物资的检查，确认现场的安全状态和应急物资的准备情况。

2、现场标记在现场标记时，应根据事先制定的测量方案进行标记。

对于管线的交汇处和重要节点等位置，需要进行精细化的标记记录，以便后续数据处理。

3、采集测量数据采用事先确定的测量方法进行测量，确保测量数据的准确性。

同时，还需要对测量数据进行及时存储和备份，以防数据丢失或丢失后无法恢复。

4、现场记录在测量现场，需要对测量范围、测量设备和测量数据等内容进行详细的记录，并做好存档备份工作。

管线测量方案随着城市发展和基础设施建设的不断推进，管线的规划和施工变得愈发重要。

而管线测量方案则是保证管线施工的准确性和安全性的关键环节。

本文将介绍一种可行的管线测量方案，以保证工程的顺利进行。

一、背景介绍管线测量是在管线工程项目中用于确定管线位置、地面交互点以及地下管线走向等的技术。

准确测量管线的位置对于管线的施工和维护至关重要。

在设计管线测量方案之前，需要充分了解管线的类型、长度、直径、材料等基本信息，以及周边环境和地质条件。

二、测量方法1.地面控制测量首先，通过地面控制测量来建立坐标系和控制点，确定测量的基准点和控制网。

这可以通过全球定位系统（GPS）和基准点的建立来实现。

控制测量将提供相对于地球上已知点的准确坐标系，从而确保后续的测量结果的准确性。

2.地面测量接下来，使用传统的地面测量仪器进行管线测量。

这包括使用全站仪、水平仪、切割机等工具，对管线的位置、高程、坡度等进行测量。

通过在管线两端设置控制点，并利用三角定位法或交会定位法等方法，可以准确测量管线的水平位置和高程，并计算出管线的坡度。

3.地下测量为了确定管线在地下的准确位置，需要进行地下测量。

这包括利用地质雷达、地球物理雷达等设备，对地下管线进行探测和定位。

同时，还可以使用无人机进行航拍测量，通过图像处理技术来识别和定位地下管线。

4.数据处理与分析在完成测量后，需要对所获得的数据进行处理和分析。

使用计算机辅助设计（CAD）软件，将测量数据导入，绘制出管线的平面图和纵断面图，并进行相关参数的计算和分析。

例如，计算出管线的长度、管径、坡度等，以及管线与周边环境的关联性。

三、安全措施1.现场安全在进行管线测量时，需要注意现场的安全问题。

在施工区域内设置警示标志，确保工作人员和周围环境的安全。

同时，配备必要的安全装备和工具，确保工作的顺利进行，并加强对工作人员的培训，提高意识和应对突发事件的能力。

2.数据安全管线测量涉及到大量的数据，包括图纸、坐标点、测量记录等。

竣工验收测量和管线测量技术方案竣工验收测量和管线测量是建筑和工程中非常重要的环节,对于确保建筑物或管道系统的质量和安全至关重要。

以下是一些技术和方案,可用于进行竣工验收测量和管线测量:1. 竣工验收测量在建筑物或管道系统交付给客户之前,需要进行竣工验收测量以确保其符合质量标准。

该过程包括测量建筑物或管道系统的几何形状、尺寸、深度和位置,以及检查其材料、结构和施工质量等方面的信息。

该过程通常由专业的测量工程师或技术人员执行,可以使用各种测量工具和设备,例如激光扫描仪、3D打印机、激光雷达等。

2. 管线测量管线测量是指对建筑物或管道系统中的各种管线进行测量,包括水管、燃气管、电缆等。

该过程通常需要使用专业的管线测量工具和设备,例如管线仪、激光扫描仪、数字胃肠等。

该过程的目的是确定各种管线的位置、尺寸和材料等信息,以便进行相应的维护和管理。

3. 技术方案1. 测量工具的选择:根据测量的具体需求和精度,选择合适的测量工具。

例如,对于管线测量,可以选择管线仪、激光扫描仪等高精度测量工具。

2. 测量方案的设计:根据测量任务的要求,设计合理的测量方案。

例如,在选择测量工具时,需要考虑测量的精度、速度、成本等因素。

3. 数据的处理和分析:测量完成后,需要对测量数据进行处理和分析,以便获得有用的信息和结论。

例如,可以分析管线的长度、宽度、深度等信息,评估管线系统的维护和管理成本等。

4. 可视化展示:将测量数据以可视化的方式展示出来,以便用户更好地了解管线系统的情况和信息。

例如,可以使用三维建模软件将测量数据建模成3D模型,以便用户更好地观察和分析。

竣工验收测量和管线测量是确保建筑物或管道系统质量和安全的重要环节。

通过选择合适的测量工具和方案,以及合理的数据处理和分析,可以获得准确的测量数据和有用的信息,为后续维护和管理提供支持。

如何进行城市地下综合管线测量工作城市地下综合管线测量工作是一个至关重要且复杂的任务。

这项工作涉及到多个专业领域，包括土木工程、地理信息系统以及管道设计和建设等。

正确而有效地进行城市地下综合管线测量工作对于城市基础设施建设和维护至关重要。

本文将探讨如何进行城市地下综合管线测量工作的几个关键步骤和技术。

首先，进行城市地下综合管线测量工作之前，需要进行详细的准备工作。

这包括获取相关城市规划和设计资料，了解地下综合管线的类型和布局。

同时，需要调查相关地质和地貌情况，以及已有的地下设施和管线。

这些准备工作可以帮助测量人员制定合适的测量方案，并避免潜在的风险和干扰。

其次，进行城市地下综合管线测量工作时，必须选择合适的测量方法和技术。

传统的地下管线测量方法包括地下探测仪器和地下洞察仪器。

地下探测仪器可以用于探测地下管线的位置和深度，如地磁探测仪和雷达探测仪。

地下洞察仪器可以用于直观地观察地下管线的情况，如摄像机和无人机。

此外，近年来，地下综合管线测量工作还可以借助先进的无人机和激光扫描仪等技术，实现更高效和精确的测量。

在测量过程中，还需要进行数据处理和分析。

这包括对测量数据进行校准和纠正，以确保准确性和可靠性。

同时，还需要利用地理信息系统等软件对测量数据进行处理和可视化展示。

通过数据处理和分析，可以获得更多关于地下综合管线的信息，如管线的管径、材质和使用状况等。

这些信息对于后续的管线设计和维护工作非常重要。

除了技术手段，城市地下综合管线测量工作还需要充分利用人力资源和协作。

由于城市地下综合管线通常密集且复杂，测量人员需要具备一定的专业知识和经验。

同时，需要与城市规划、土建工程和管线维护等相关部门和专业人员保持沟通和协作。

只有通过有效的团队合作，才能确保测量过程的顺利进行，准确和可靠地获得地下综合管线的信息。

在进行城市地下综合管线测量工作时，还需要考虑安全和环保。

地下综合管线测量工作通常会涉及地下挖掘和施工，因此必须遵守相关的安全规范和操作规程。
