Creo 3.0机械设计立体化教程08

4、创建断面图。创建断面图时，可以选取三维模型中的已有剖截面作为剖切平面，也可以在放置视图时临时创建一个切割平面。 ① 为断面图选取父视图。 ② 在父视图上选取一点作为断面图的中心点。 ③ 选取或创建剖截面，在【绘图视图】对话框中设置剖截面的参数。 ④ 如果选取【创建新】选项，则打开【剖截面创建】菜单用于创建新的剖截面。 ⑤ 指定断面图的中心轴线位置。 ⑥ 使用移动工具适当调整各视图的布置位置，使之整齐有序。

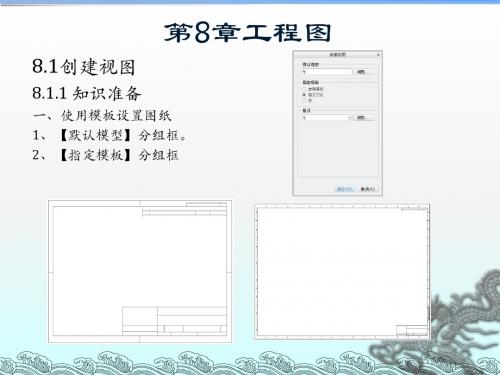

第8章工程图
8.1创建视图
8.1.1 知识准备
一、使用模板设置图纸 1、【默认模型】分组框。 2、【指定模板】分组框
3、【模板】分组框。以列表的形式显示默认模板名称，在其中选取适当的模板即可。单击右侧的按钮还可以导入自己的模板文件来创建工程图。二、工程图的组成一张完整的工程图应该包括以下内容。一组适当数量的视图：用来表达零件的结构和形状。必要的尺寸：对于单个零件，必须标出主要的定形尺寸。对于装配组件，必须标出必要的定位尺寸和装配尺寸。必要的文字标注：视图上剖面的标注、元件的标识及装配的技术要求等。元件明细表：对于装配组件，还应该使用明细表列出组件上各元件的详细情况。
2、设计步骤。新建绘图文件时，如果在【新建绘图】对话框的【指定模板】分组框中选取了【格式为空】或【空】单选项，系统将打开一幅空白图纸。 ① 在图纸上选取一点来定位视图。这个位置点不必特别准确，随后介绍的移动视图工具可以用来移动选定的视图。 ② 确定模型的投影方向，创建视图。为视图选取放置参照和定位方向，以便准确确定视图的视角。 ③ 设置【可见区域】参数。如有必要，可以将视图设置为全视图、半视图和局部视图等类型。 ④ 创建剖视图。如有必要，在模型上创建各类剖视图。 ⑤ 设置其他参数。设置模型比例、显示状态以及原点等参数。

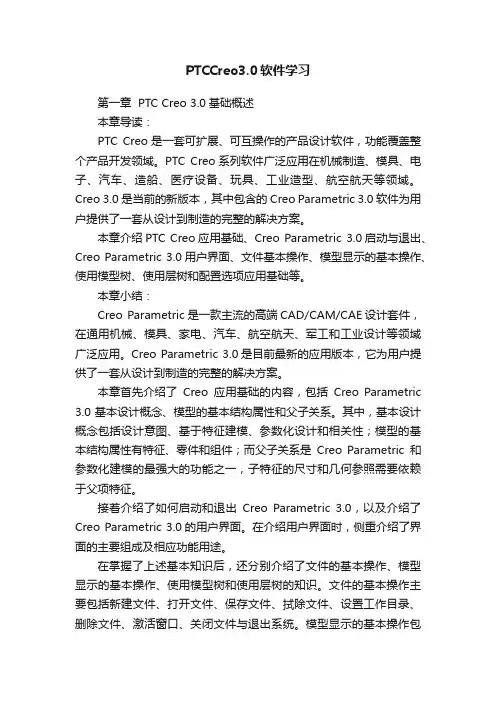

PTCCreo3.0软件学习

PTCCreo3.0软件学习第一章 PTC Creo 3.0基础概述本章导读：PTC Creo是一套可扩展、可互操作的产品设计软件，功能覆盖整个产品开发领域。

PTC Creo系列软件广泛应用在机械制造、模具、电子、汽车、造船、医疗设备、玩具、工业造型、航空航天等领域。

Creo 3.0是当前的新版本，其中包含的Creo Parametric 3.0软件为用户提供了一套从设计到制造的完整的解决方案。

本章介绍PTC Creo应用基础、Creo Parametric 3.0启动与退出、Creo Parametric 3.0用户界面、文件基本操作、模型显示的基本操作、使用模型树、使用层树和配置选项应用基础等。

本章小结：Creo Parametric是一款主流的高端CAD/CAM/CAE设计套件，在通用机械、模具、家电、汽车、航空航天、军工和工业设计等领域广泛应用。

Creo Parametric 3.0是目前最新的应用版本，它为用户提供了一套从设计到制造的完整的解决方案。

本章首先介绍了Creo应用基础的内容，包括Creo Parametric 3.0基本设计概念、模型的基本结构属性和父子关系。

其中，基本设计概念包括设计意图、基于特征建模、参数化设计和相关性；模型的基本结构属性有特征、零件和组件；而父子关系是Creo Parametric和参数化建模的最强大的功能之一，子特征的尺寸和几何参照需要依赖于父项特征。

接着介绍了如何启动和退出Creo Parametric 3.0，以及介绍了Creo Parametric 3.0的用户界面。

在介绍用户界面时，侧重介绍了界面的主要组成及相应功能用途。

在掌握了上述基本知识后，还分别介绍了文件的基本操作、模型显示的基本操作、使用模型树和使用层树的知识。

文件的基本操作主要包括新建文件、打开文件、保存文件、拭除文件、设置工作目录、删除文件、激活窗口、关闭文件与退出系统。

模型显示的基本操作包括用已保存的视图方向（命名视角）、重定向、使用鼠标调整视角、模型显示和基准显示等。

Creo 3.0机械设计立体化教程 (1)

5、机械仿真。机械仿真主要根据零件的物理特性模拟其运动过程并进行动力学分析等，从而获得运动动画以及分析结果。
6、数控加工。近年来，随着大型CAD/CAM/CAE软件的不断推出和更新，大大降低了数控加工的复杂程度，简化了数控程序的编写过程。使用Creo提供的数控加工模块可以方便地完成典型零件的数控加工。使用三维实体模型作为技术文件，可以便捷地创建刀具路径，并对加工过程进行动态模拟。
1、认识实例模型
2、理解尺寸驱动
3、认识特征建模原理
1.2 Creo 3.0的设计环境和基本操作
1.2.1 知识准备
一、 Creo 3.0的基本界面 Creo 3.0的用户界面内容丰富，友好而且极具个性。从其用户界面可以方便地访问各种资源，包括访问本地计算机上的数据资料以及通过浏览器以远程方式访问网络上的资源。快速启动工具栏：用于实现新建文件、打开文件等快捷操作。系统功能区：用于实现文件管理、显示设臵以及颜色设臵等操作。资源管理区：用于访问本地文件资源。交互式会话区：可以访问网络或搜索指定目录下的文件。

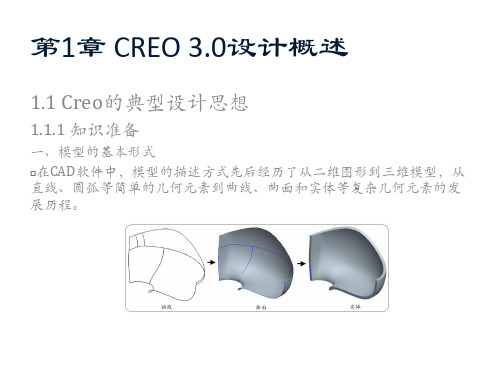

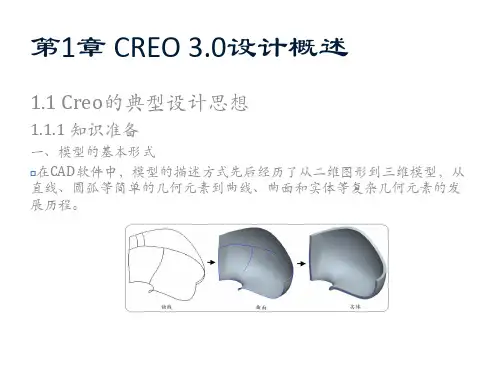

第1章 CREO 3.0设计概述
1.1 Creo的典型设计思想
1.1.1 知识准备
一、模型的基本形式在CAD软件中，模型的描述方式先后经历了从二维图形到三维模型，从直线、圆弧等简单的几何元素到曲线、曲面和实体等复杂几何元素的发展历程。
1、二维模型 2、三维线框模型
3、曲面模型 4、实体模型
二、三维设计环境
1、标题栏。 2、设计功能区
3、模型树窗口。 4、设计功能区 5、系统信息栏与状态栏
三、文件操作 1、新建文件 2、打开文件 3、保存文件 ① 第一次保存文件时，在默认情况下都保存在工作目录中。 ② 每个文件仅在第一次执行保存操作时打开【保存对象】对话框，再次保存时只能存储在原来位臵。如果需要更换文件保存路径，可以选择菜单命令【文件】/【另存为】/【保存副本】。 ③ Creo只能使用新建文件时的文件名保存文件，不允许保存时更改文件名，如果需要更换文件名，可以选择菜单命令【文件】/【管理文件】/【重命名】。 ④ Creo每执行一次存储操作并不是简单地用新文件覆盖原文件，而是在保留文件前期版本的基础上新增一个文件。在同一项设计任务中多次存储的文件将在文件名尾添加序号加以区别，序号数字越大，文件版本越新。例如同一作品经过3次保存后的文件分别为 “prt0004.prt.1”、“prt0004.prt.2”和“prt0004.prt.3”。

《中文版Creo 3.0案例教程》课件第六章

步骤4
单击【几何规则】对话框中的【确定】按钮，则收集所有满足选定规则的曲面，如图6-11所示。
孔特征的类型
步骤四
步骤三
步骤一步骤二
6.2 形状曲面选择
孔特征的类型
图6-11 选定曲面集
01
柔性建模概述
02
形状曲面选择
03
柔性变换
04
识别
05
特征编辑
6.3 柔性变换
本节将介绍使用【柔性建模】选项卡【变换】组中的工具修改模型的操作方法。
单击【柔性建模】选项卡【形状曲面选择】组中的【多凸台】按钮，则选中种子曲面所在的凸台及其与之相连的圆孔，如图6-13所示。
6.3 柔性变换
6.3.1 移动
面1
孔特征的类型
图6-12 选取种子曲面
图6-13 选择要移动的几何
6.3 柔性变换
6.3.1 移动
单击【柔性建模】选项卡【变换】组中【移动】按钮下方的三角按钮，在展开的下拉列表中单击【使用拖动器移动】按钮（见图6-14），打开【移动】选项卡（见图615），并在所选几何上显示拖动器，如图6-16所示。
孔特征的类型
必要时可以通过识别来快速传播所做的修改。
01
柔性建模概述
02
形状曲面选择
03
柔性变换
04
识别
05
特征编辑
6.2 形状曲面选择
要使用“柔性建模”功能修改模型，必需先选择要修改的几何中的形状曲面。用户可以使用【柔性建模】选项卡中【形状曲面选择】组中的相关工具选择曲面，可以使用右键快捷菜单来选择曲面，也可以单击【几何规则】按钮来指定曲面，当然也可以通过单击的方式选择曲面，只是当需要选中的曲面较多时，单击方式选择曲面比较繁琐且容易遗漏曲面。

《中文版Creo 3

又称为“草绘特征”。基础特征包括拉伸特征、
旋转特征、扫描特征、混合特征等。
1.2 Creo Parametric 3.0中的特征---特征分类
02 01
03 工程特征：
在基础特征之上创建的一类特征，它是系统内部
定义好的，只要按照系统提示设定相关参数，即
03
可完成创建工作，又称“放置特征”或“构造特
1.3 熟悉Creo Parametric 3.0的工作界面
快速访问工具栏
标题栏
功能区
【图形】工具栏
导航区开关
模型树导航区状态栏
图1-8 Creo Parametric 3.0的工作界面
绘画区
1.3 熟悉Creo Parametric 3.0的工作界面
标题栏
标题栏位于工作界面的顶部，其中显示了当前编辑的文件
单一数据库
数据全相关性
目录
01 Creo Parametric 3.0功能概览
02 Creo Parametric 3.0中的特征
03
熟悉Creo Parametric 3.0的工作界面
04
Creo Parametric 3.0的文件操作
05 视图的调整方法
06 使用模型树与层树
07
Creo 3.0模型设计体验—创建闷盖模型
若选择此复选框，则使用的是英制模板，以英寸为基本单位
图1-6 【新建】对话框
图1-7 【新文件选项】对话框
1.3 熟悉Creo Parametric 3.0的工作界面
知识库
Creo Parametric 3.0的文件名应限制在31个字符以内；文件名中只能使用字母或数字字符，不能使用中文；文件名中不得使用[ ]、{ }或( )及空格和标点符号(.?!;)；文件名可包含连字号和下划线，但文件名的第一个字符不能是连字号。

PTC Creo3.0零件建模实例教程第3章

3章基础特征及实例
图3-1 零件模型
3章基础特征及实例
图3-2 零件的模型树
3章基础特征及实例
3.1 拉伸特征
3.1.1 拉伸特征介绍下面以圆柱为例详细介绍拉伸特征的选项及建立过程。 1. 打开“拉伸”特征如图3-3所示，单击【模型】，然后单击【拉伸】
按钮，即可打开【拉伸】选项卡。
(1) 单击【拉伸】按钮。
(2) 在图形窗口中单击选择“圆柱上表面”作为草绘的
平面，进入草绘窗口。
(3) 利用
绘制如图3-27所示的截面，并修改尺寸，
然后单击工具栏的按钮。
图3-27 草绘截面
3章基础特征及实例 (4) 在【拉伸】选项卡中设置“深度”值，如图3-28所
示。
图3-28 “深度”选项设置
所示，拉伸方向朝上，单击箭头后，拉伸箭头方向朝下。
图3-11 拉伸方向
3章基础特征及实例 ② 在【拉伸】选项卡中单击按钮，如图3-12所示。
图3-12 【拉伸】选项卡中的“拉伸方向”按钮
3章基础特征及实例
(2) 拉伸深度。拉伸“深度”选项如图3-13所示，通过选取下列深度选项之一可指定拉伸特征的深度：
3章基础特征及实例
图3-9 草绘平面投影(RIGHT面正向朝右)
3章基础特征及实例
(3) 草绘。在【草绘】对话框中，单击
按钮，进
入“草绘器”界面，然后草绘拉伸的截面，如图3-10所示。
截面绘制完成后，单击选项卡中的按钮。
图3-10 草绘截面
3章基础特征及实例 4. 设置拉伸深度及方向 (1) 拉伸方向。改变拉伸方向的方法有以下两种： ① 在绘图窗口中单击表明拉伸方向的箭头。如图3-11

Creo30工程图高级教程

精度设置
可以设置图形的精度，控制尺寸和角度的显示精度。
Creo30工程图的视图操作
创建视图
支持创建多种类型的视图，如基本视图、投影视图、辅助视图等。
编辑视图
可以对视图进行移动、旋转、缩放等操作，以满足不同的绘图需求。
视图属性
可以设置视图的显示属性，如隐藏线、剖面线、线型等。
03
Creo30工程图的绘制与编辑
05
Creo30工程图的输出与打印
Creo30工程图的输出设置
输出设备选择
根据实际需要，选择适当的输出设备，如打印机、绘图仪或PDF虚拟打印机等。
纸张大小与方向设置
根据工程图的实际需求，选择合适的纸张大小和方向，如A4、A3 、横向或纵向等。
输出质量设置
调整输出质量参数，如分辨率、颜色模式等，以获得最佳的输出效果。
THANKS
感谢观看
图层的创建与编辑
在Creo30工程图中，可以通过图层管理器创建新图层，并设置图层的名称、颜色、线型等属性。同时，还可以对图层进行编辑，包括修改图层属性、将图形元素添加到图层或从图层中移除等。
图层的应用场景
图层在Creo30工程图中的应用非常广泛，例如可以用于区分不同类型的图形元素（如轮廓线、中心线、标注等），或者用于控制不同部分的显示和隐藏，以便更好地进行设计和审查。
工具栏功能
02
工具栏提供了常用的绘图和编辑命令，如直线、圆、修剪、延
伸等。
自定义工具栏
03
用户可以根据需要自定义工具栏，添加或删除命令，提高操作
效率。
Creo30工程图的基本设置
图层设置
通过图层管理器可以设置图层的颜色、线型、线宽等属性，方便对图形进行管理和编辑。

Creo 工程图高级教程

导入模型
➢ 辅助视图
有时我们想标示零件上的某个特征，但是这个特征的正视图无法在三视图上显示（比如下边标示的特征），这时我们就需要用到辅助视图；
1.点击辅助视图
3.双击辅助视图，添加箭头。再选择可见区域，在Z方向修剪视图（方法操作见P20）
2.选择与辅助视图投影垂直的边线（或圆柱特征轴线）然后把辅助视图放置合适的位置。
3.点击应用可预览视图，确定好视图后点击确定
11
导入模型
➢ 投影视图
2.方式1 在布局页面下选择投影视图
1.鼠标选择需要投影的视图
2.方式2 长按鼠标右键，调出菜单，选择投影视图
4.如果首次放置的视图位置不合适可以点击解锁视图移动，调整视图位置
3.选择合适的位置放置视图
12
☆Goertek Proprietary and Confidential Background Technology and IP. Do Not Disclose to Unauthorized Parties.☆
生成视图的基本步骤
• 选择【新建】，出现【新建】对话框如右图
1.在模型状态下，点击新建按钮
2.选择绘图命名不使用默认模板确定
7
☆Goertek Proprietary and Confidential Background Technology and IP. Do Not Disclose to Unauthorized Parties.☆
编辑视图
➢ 修改视图类型
➢ 设置可见区域
➢ 设置视图比例
1.双击需要编辑的视图，即可调出绘图视图对话框
➢ 添加截面---完整剖
➢ 编辑视图状态与视图显示

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

图类型 ➢ 设置可见区域---Z方向修剪 ➢ 设置视图比例 ➢ 添加截面 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
有时一个正视图，背景线框太多，而且不是我们需要的（如左下图），我们只需要离我们最近视图即可（右下图），这时我们可以使用Z 方向修剪功能
2.点击可见区域，勾选Z方向修剪，选择修剪边，点确定即可 1.双击需要编辑的视图，即可调出绘图视图对话框
1.双击需要编辑的视图，即可调出绘图视图对话框
2.视图类型中可以修改视图命名，更改类型，查看父项视图，以及添加投影箭头
16
编辑视图
➢ 修改视图类型 ➢ 设置可见区域 ➢ 设置视图比例 ➢ 添加截面 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
半视图
选择参考平面
1.视图可见性默认状态下是全视图，可选择半视图，局部视图
☆Goertek Proprietary and Confidential Background Technology and IP. Do Not Disclose to Unauthorized Parties.☆
2D 工程图制作---Creo3.0
教程目录
➢ 歌尔工程图标准图框介绍以及导入
18
编辑视图
➢ 修改视图类型 ➢ 设置可见区域 ➢ 设置视图比例 ➢ 添加截面 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
1.双击需要编辑的视图，即可调出绘图视图对话框
2.比例可选择默认页面比例（在页面左下角双击可编辑）可自定义比例
19
编辑视图
➢ 修改视图类型
➢ 设置可见区域
➢ 设置视图比例
1.点击辅助视图
3.双击辅助视图，添加箭头。再选择可见区域，在Z方向修剪视图（方法操作见P20）
2.选择与辅助视图投影垂直的边线（或圆柱特征轴线）然后把辅助视图放置合适的位置。
15
编辑视图
➢ 修改视图类型 ➢ 设置可见区域 ➢ 设置视图比例 ➢ 添加界面 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
内存中有模型，此时对话框会显示默认模型,否则选择浏览
（1）使用模板（系统自带）（2）格式为空（点击浏览可选择自制工程图模板），常用选择
（3）空（空白格式，可选纸张大小）
9
视图类型介绍
能生成工程图的主要类型有：（1）三维参考视图（2）投影视图（3）局部放大视图（4）辅助视图（5）旋转视图
➢ 工程图的导出与打印 P92
3
工程图界面常用功能图标介绍
• 在【新制图】对话框中点击【确定】出现工程图界面
布局
锁定和解锁视图
可增加模型. 删除模型
新建页面
可插入内存中已有的模型
表
修改文本颜色，大小
修改箭头样式
在工程图中插入表格
编辑已经插入的表格
4
工程图界面常用功能图标介绍
注释
自动标注图标
1.更改标注的文本样式 2.添加前缀以及重点检查尺寸符号 3.添加对称公差 4.添加加减公差 5.更改尺寸数值
➢ 添加注解
➢ 爆炸视图
• 模型的分解 • 分解模型的定向 • 工程图页面添加模型 • 爆炸图的工程图制作 • 球标手动制作 • BOM 表的手动制作与编辑 • BOM表以及球标的自动生成与编辑
11
导入模型
➢ 放置第一视图
一般选择特征比较多的视图作为第一视图
1.命名视图名称
2.视图方向选择FRONT面作为第一视图 (可根据需要自己选择)
3.点击应用可预览视图，确定好视图后点击确定
12
导入模型
➢ 投影视图
2.方式1 在布局页面下选择投影视图
1.鼠标选择需要投影的视图
4.如果首次放置的视图位置不合适可以点击解锁视图移动，调整视图位置
➢ 绘图环境相关配置文件 ➢ 工程图实例操作
➢ 导入模型
• 导入方法 • 放置第一视图 • 投影视图 • 详情视图 • 辅助视图
➢ 编辑视图
• 修改视图类型 • 设置可见区域 • 设置视图比例 • 添加截面 • 编辑视图状态与视图显示 • 剖切线的编辑
➢ 尺寸标注与尺寸属性编辑
• 尺寸标注的基本知识 • 自动标注 • 手动标注 • 尺寸属性编辑
手动标注图标
标注参考尺寸
添加注解
修改尺寸标注线的拐点
用于添加和修改注解或尺寸标注的连接位置
对于独立图元或者独立尺寸进行整理
工程图界面常用功能图标介绍
继承迁移
整合布局和注释
可增加模型. 删除模型
可增加模型. 删除模型
增加相关视图
标注工具区域
6
生成视图的基本流程
启动Creo 进入【绘图】模式选择零件设置图纸
添加和修改视图、尺寸
添加视图修改视图添加尺寸和批注
否满意否? 满意存盘退出
7
生成视图的基本步骤
• 选择【新建】，出现【新建】对话框如右图
1.在模型状态下，点击新建按钮
2.选择绘图命名不使用默认模板确定
8
生成视图的基本步骤
• 选择【绘图】，输入文件名；确定，出现【新制图】对话框
1）全视图 2）半视图 3）断裂视图 4）局部视图
★各种类型，均可制作为剖面或非剖面视图。
10
导入模型 ➢ 方式1
1.点击布局页面中的常规视图，出现选择组合状态对话框，选择默认点确定
2.在页面空白处选择合适的位置点击鼠标左键，模型出现并弹出绘图视图对话框
➢ 方式2
1.在页面空白处长按鼠标右键弹出菜单，选择常规视图，弹出选择组合状态对话框
2.方式2 长按鼠标右键，调出菜单，选择投影视图
3.选择合适的位置放置视图
13
导入模型
➢ 详情视图
1.点击详细视图
2.在要做详细视图的区域，找一个中心点，然后以此中心点画圆
3.选择合适的位置点击左键放置详细视图，双击视图可以编辑视图比例等相关参数
14
导入模型
➢ 辅助视图
有时我们想标示零件上的某个特征，但是这个特征的正视图无法在三视图上显示（比如下边标示的特征），这时我们就需要用到辅助视图；
1.双击需要编辑的视图，即可调出绘图视图对话框
➢ 添加截面---完整剖
➢ 编辑视图状态与视图显示
➢ 剖切线的编辑
2.点击截面
4.选择完整
3.选择2D 截面点击“+”新建（或选择已有截面） 5.拖拉滑动条可选择是否显示截面箭头
20
编辑视图
➢ 修改视图类型 ➢ 设置可见区域 ➢ 设置视图比例 ➢ 添加截面---半倍剖 ➢ 编辑视图状态与视图显示 ➢ 剖切线的编辑
