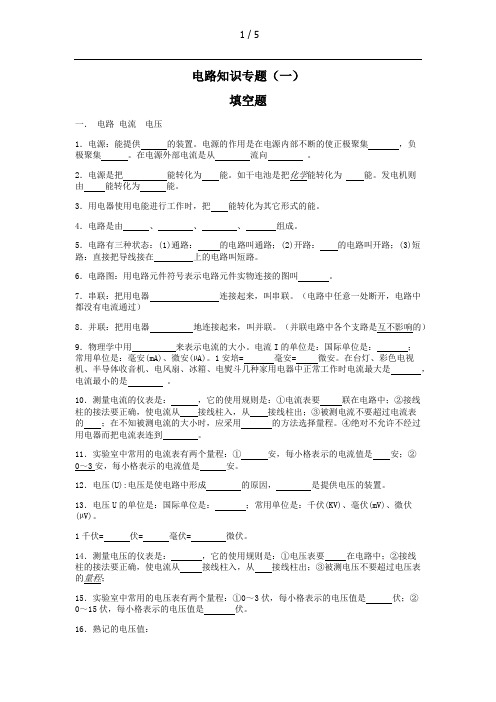

电路知识专题（一）填空题一．电路电流电压1．电源：能提供的装置。
电源的作用是在电源内部不断的使正极聚集，负极聚集。
在电源外部电流是从流向。
2．电源是把能转化为能。
如干电池是把化学能转化为能。
发电机则由能转化为能。
3．用电器使用电能进行工作时，把能转化为其它形式的能。
4．电路是由、、、组成。
5．电路有三种状态：(1)通路：的电路叫通路；(2)开路：的电路叫开路；(3)短路：直接把导线接在上的电路叫短路。
6．电路图：用电路元件符号表示电路元件实物连接的图叫。
7．串联：把用电器连接起来，叫串联。
（电路中任意一处断开，电路中都没有电流通过）8．并联：把用电器地连接起来，叫并联。
（并联电路中各个支路是互不影响的）9．物理学中用来表示电流的大小。
电流I的单位是：国际单位是：；常用单位是：毫安(mA)、微安(µA)。
1安培= 毫安= 微安。
在台灯、彩色电视机、半导体收音机、电风扇、冰箱、电熨斗几种家用电器中正常工作时电流最大是，电流最小的是。
10．测量电流的仪表是：，它的使用规则是：①电流表要联在电路中；②接线柱的接法要正确，使电流从接线柱入，从接线柱出；③被测电流不要超过电流表的；在不知被测电流的大小时，应采用的方法选择量程。
④绝对不允许不经过用电器而把电流表连到。
11．实验室中常用的电流表有两个量程：①安，每小格表示的电流值是安；②0～3安，每小格表示的电流值是安。
12．电压(U):电压是使电路中形成的原因，是提供电压的装置。
13．电压U的单位是：国际单位是：；常用单位是：千伏(KV)、毫伏(mV)、微伏(µV)。
1千伏= 伏= 毫伏= 微伏。
14．测量电压的仪表是：，它的使用规则是：①电压表要在电路中；②接线柱的接法要正确，使电流从接线柱入，从接线柱出；③被测电压不要超过电压表的量程；15．实验室中常用的电压表有两个量程：①0～3伏，每小格表示的电压值是伏；②0～15伏，每小格表示的电压值是伏。
《电路基础》期中试卷0.5分，共16分）1.任何一个完整的电路都必须有 、 和 3个基本部分。
具有单一电磁特性的电路元件称为 电路元件，由它们组成的电路称为 。
电路的作用是对电能进行 、 和 ；对电信号进行 、 和 。
2.电路图上标示的电流、电压方向称为 ，假定某元件是负载时，该元件两端的电压和通过元件的电流方向应为 方向。
3.电路有 、 和 三种工作状态。
当电路中电流0R U I S 、端电U ＝0时，此种状态称为 ，这种情况下电源产生的功率全部消耗在 4.在应用叠加定理考虑某个电源的单独作用时，应保持电路结构不变，将电路中的其他理想电源视为零值，亦即理想电压源 ，电动势为 ；理想电流源 ，电流为 ； 5.在多个电源共同作用的 电路中，任一支路的响应均可看成是由各个激励单独作用下在该支路上所产生的响应的 ，称为叠加定理。
6.使用叠加定理叠加时只对独立电源产生的响应叠加，受控源在每个独立电源 ，即应用叠加定理时，受控源要与7.一个具有b 条支路，n 个节点（b>n ）的复杂电路，用支路电流法求解时，需列出 个方程式来联立求解，其中 个为节点电流方程式， 8.表征正弦交流电振荡幅度的量是它的 ；表征正弦交流电随时间变化快慢程度的量是 ；表征正弦交流电起始位置时的量称为它的 。
三者称为正弦量的 。
9.某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为 V二、简答题（每题6分，共30分） 1.什么是电流和电压的参考方向？2.如何表述基尔电流霍夫定律和基尔霍夫电压定律？3.简述叠加定理的基本内容和适用范围。
4.简述支路电流法的解题步骤。
5.纯电阻电路在日常生活中有哪些应用？纯电阻电路中电压与电流关系是什班级学号姓名※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※※装订线么？三、分析题（每题8分，共16分）1.根据日常观察，电灯在深夜时要比黄昏时亮一些，为什么？2. 图1(a)所示是一电池电路，当U=3 V，E=5 V时，该电池做电源还是做负载用？图1(b)所示也是一电池电路，当U=5 V，E=3 V时，则又如何？UE2ΩIUE2ΩI(a) (b)图1四、计算题（共38分）1.求图2中bc两点间的电压U bc。
电路基础试卷1一、填空题：（每格1分，共30分）1.一个二端元件，其上电压u、电流i取关联参考方向，已知u=20V，i =5A，则该二端元件_________（产生/吸收）100W的电功率。
2.在时域内，线性电容和线性电感的VCR关系式分别为iC=____________，u L =____________，相应的相量形式为IC=_____________，UL=_____________。
3．一个含有7条支路、5个节点的电路，其独立的KCL方程有_______个，独立的KVL方程有_______个；若用2b方程法分析，则应有_______个独立方程。
4．有一L=0.1H的电感元件，已知其两端电压u=100√2cos（1000t-30°）V，则该电感元件的感抗为________，感纳为________，阻抗为______，导纳为__________，流过电感的电流i=__________。
5．某一正弦交流电动势的解析式为e=141.4cos（100πt+60°）V，则该正弦电动势的有效值E=_________，频率为f=______ ，初相φ=_________。
当t=0.1s 时，该电动势的瞬时值为_________。
6．已知交流电流的解析式：i1=10cos（100πt-130°）A ，i2=20cos（100πt+60°）A，则i1超前i2_________。
7. 在正弦激励下，含有L和C的单口网络的端口电压与电流同相时，称电路发生了。
8．有一理想变压器，已知原边线圈的匝数N1，电压有效值为U1，电流有效值为I 1，副边线圈匝数N2，电压有效值为U2，电流有效值为I2，则U1/U2= ，I 1/ I2= ，如在副边接上阻抗ZL，则从原边视入的阻抗为Zin= 。
9．线性一阶动态电路的全响应，从响应与激励在能量方面的关系来分析，可分解为与之和。
10．在二阶RLC串联电路的零输入响应中，当电路参数满足R＞2√L/C时，储能元件的放电过程表现为放电，这种情况称为；反之，当R＜2 √L/C时，表现为放电，这种情况称为。
电路基础复习题及答案一、选择题1. 电路中最基本的元件是什么？A. 电阻B. 电容C. 电感D. 电源2. 欧姆定律的数学表达式是什么？A. V = IRB. V = I^2RC. I = V/RD. R = V/I3. 一个电路中，电源电压为12V，电阻为6Ω，通过电阻的电流是多少？A. 1AB. 2AC. 3AD. 4A4. 串联电路中，总电阻与各部分电阻的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻等于各部分电阻的倒数之和D. 总电阻等于各部分电阻的平方和5. 并联电路中，总电阻的倒数与各部分电阻的倒数的关系是什么？A. 总电阻等于各部分电阻之和B. 总电阻等于各部分电阻之积C. 总电阻的倒数等于各部分电阻倒数之和D. 总电阻的倒数等于各部分电阻倒数之积二、填空题6. 当电路中的电阻值增大时，通过电阻的_________减小。
7. 理想电压源的特点是：无论负载如何变化，其两端电压保持_________。
8. 电流的单位是_________，符号为A。
9. 电容器在直流电路中相当于_________。
10. 电感器在交流电路中会产生_________。
三、简答题11. 什么是基尔霍夫电流定律（KCL）？请简述其内容。
12. 什么是基尔霍夫电压定律（KVL）？请简述其内容。
13. 请解释什么是电路的功率，并给出其计算公式。
14. 什么是频率响应，并简述其在电路分析中的重要性。
四、计算题15. 一个串联电路由三个电阻组成，分别为R1=3Ω，R2=6Ω，R3=12Ω。
求该电路的总电阻。
16. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω。
求该电路的总电阻。
17. 一个电路中，电源电压为20V，总电阻为10Ω。
求电路的总功率。
答案一、选择题1. A2. C3. B4. A5. C二、填空题6. 电流7. 恒定8. 安培9. 开路10. 阻抗三、简答题11. 基尔霍夫电流定律（KCL）指出，在一个电路节点上，流入节点的电流之和等于流出节点的电流之和。
电路基础试题加答案《电路分析基础》习题⼆⼀、填空9、从t=0-到t=0+瞬间，电容元件上的电压不会发⽣突变。
10、从t=0-到t=0+瞬间，电感元件中的电流不会发⽣突变。
11、⼀阶RC 电路，当R 值⼀定时，C 取值越⼤，换路时暂态过程就进⾏得越长。
12、⼀阶RL 电路，当R 值⼀定时，L 取值越⼩，换路时暂态过程就进⾏得越长。
13、在含有储能元件的电路达到稳态后，电容可视作电压源。
14、在含有储能元件的电路达到稳态后，电感可视作电流源。
15、动态电路的完全响应是零输⼊响应与零状态响应的线性叠加。
16、正弦交流电在0.04秒变化了20周，则它的周期是 0.002 (S)17、正弦交流电在0.1秒变化了20周，则它的频率是 200 (HZ)18、某正弦交流电流，频率为50Hz ，最⼤值为20A ，初相位为－40°，此正弦交流电的瞬时值表达式为。
19、已知：,)120s i n (2,)90sin(3000A t i V t u +=-=ωω则u 与i的相位关系为电流超前电压210度。
20、两个正弦电流i 1与i 2，它们的最⼤值都是5 A ，当它们的相位差为90o 时，i 1+i 2的最⼤值为 5√2 。
21、在纯电感正弦交流电路中，若电源频率提⾼⼀倍，⽽其他条件不变，则电路中的电流将变为1/2 。
22、在纯电容正弦交流电路中，增⼤电源频率时，其他条件不变，电路中电流将_变为两倍__ _。
23、在对正弦电路的分析中，某元件上已知,803,11050A I V U ∠=∠=??该元件呈感性还是容性？感性。
24、 R 、L 、C 串联电路发⽣串联谐振时，电流的相位与输⼊电压的相位相等。
25、正弦交流电路中，有功功率P=UIcos Φ公式中的Φ是指电压与电流之间相位差之间的夹⾓。
26、感性电路中提⾼功率因数的⽅法是增加负载电路RL 。
⼆、选择15、常见的动态元件有(B )。
A ．电阻和电容B ．电容和电感C ．电阻和电感D ．⼆极管和三极管16、关于换路，下列说法正确的是( B )。
第1章电路的基本知识一、填空题1.电荷间存在相互作用力,同种电荷互相排斥，异种电荷互相吸引。
2.真空中有两个点电荷，电荷量均为2×10－6C,相距0.2 m，则它们之间的作用力为0。
9N ，且为斥力。
3。
电荷周围存在的特殊物质叫电场。
4.电荷的定向移动形成的电子流叫做电流.我们规定正电荷定向移动的方向为电流的正方向。
在金属导体中电流方向与电子的运动方向相反。
5。
通过一个导体的电流是5A,经过2min时间，通过这个电阻横截面的电荷量是600C.导体中的电流为1A，在 0。
4min时间内，通过导体横截面的电荷量为24C。
6.衡量电场力做功大小的物理量叫电压,其定义式为U AB=W AB/q。
7。
电位是相对值，它的大小与参考点选择有关；电压是不变值,它的大小与参考点选择无关 .8.电压的正方向为高电位指向低电位，电动势的正方向为电源负极指向正极。
9。
衡量电源力做功大小的物理量叫电动势，其定义式为E=W/q 。
10.有二根同种材料的电阻丝,长度之比为1：2,横截面积之比为2：3，则它们的电阻之比是 3:4 。
11.一段导线的电阻值为R，若将其对折合并成一条新导线，其阻值为 R/4 。
12.部分电路欧姆定律告诉我们，在某段纯电阻电路中，电路中的电流I与电阻两端的电压U成正比，与电阻R成反比，其表达式为 I=U/R 。
13。
全电路欧姆定律告诉我们，闭合电路中的电流与电源电动势成正比，与电路的总电阻成反比,其表达式为 I=E/(R+r）。
14.电源电动势E=4.5 V，内阻r=0.5Ω，负载电阻R=4Ω，则电路中的电流I＝ 1A ，路端电压U＝ 4V .15。
电流在单位时间内所做的功叫做电功率。
电源电动势所供给的功率，等于电源内阻和负载电阻所消耗的功率之和.16.额定值为“220V 40W”的白炽灯，灯丝的热态电阻为1210Ω。
如果把它接到110 V的电源上，它实际消耗的功率为 10W 。
17.有一只标有“1kΩ10W”的电阻，允许通过的最大电流是0.1A ,允许加在它两端的最大电压是 100V 。
第一章电路基础知识§1—1电流和电压一、填空题1、_________流通的路径称为电路，通常电路是由___________、_________、________和____________组成。
2、习惯上规定______电荷移动的方向为电流的方向，因此，电流的方向实际上与电子移动的方向________。
3、金属导体中自由电子的定向移动方向与电流方向____________。
4、电流分为_________和_______两大类,凡_____________________________的电流称为_______________，简称_________;凡_________________________________的电流称为________________,简称__________.5、若3min通过导体横截面的电荷量是1。
8C,则导体中的电流是____________A.6、测量电流时,应将电流表____________接在电路中，使被测电流从电流表的_______接线柱流进，从______接线柱流出。
7、电压是衡量___________做功能力的物理量；电动势表示电源_________________________________________________能力。
8、电路中某点与______________的电压即为该点的电位，若电路中a、b两点的电位分别为U a、U b，则a、b两点间的电压U ab=_________________；U ba=_______________。
9、参考点的电位为________，高于参考点的电位取________值，低于参考点电位取______值。
10、电动势的方向规定为在电源内部由________极指向_______极.11、测量电压时,应将电压表和被测电路______联,使电压表接线柱的正负和被测两点的电位_______。
12、如图所示，电压表的a应接电阻的______端，b应接电阻的_______端.电流表的a应接电阻的_______端.二、判断题1、导体中的电流由电子流形成，故电子流动的方向就是电流的方向。
高职计算机电路复习题一一、填空题1、根据导电的程度，物质可分为导体、绝缘体和半导体。
2、半导体的导电性能具有两个显著特点是敏感性和掺杂性。
3、半导体按导电类型可分为 P型半导体和 N型半导体。
4、带有一定电量且能在电场力作用自由运动称为载流子。
5、物体的导电能力取决于该物体内载流子的浓度和运动速度。
6、半导体的重要特点是自由电子和空穴同时参加导电。
7、N型半导体是在本征半导体中加入微量的五价元素，它的多数载流子是自由电子，少数载流子是空穴，产生的电流主要是电子流。
8、P型半导体是在本征半导体中加入微量的三价元素，它的多数载流子是空穴，少数载流子是自由电子，产生的电流主要是空穴电流。
9、PN结的最基本的性质是单向导电性性。
10、反向连接：PN结的外加电源正极接 N型区，负极接 P区11、正向连接：PN结的外加电源正极接型区，负极接区12、二极管是具有单向导电性性的两极器件。
13、PN结的单向导电性：（1）当PN结两端加上正向电压时，PN结处于导通状态。
此时形成正向的电流，呈现的电阻阻值小。
（2）当PN结两端加上反向电压时，PN结处于截止状态。
此时形成反向的电流，呈现的电阻阻值较大。
14、P型半导体上引出的电极叫正极或阳极，用符号“+”表示。
15、N型半导体上引出的电极叫负极或阴极，用符号“-”表示。
16、二极管的符号是。
17、二极管按材料分锗二极管、硅二极按结构分点接触型二极管、面接触型二极管。
18、点接触型二极管由于PN结的面积很小，故适用于高频信号的检波，适合微小电流的整流及脉冲电路。
19、面接触型二极管由于PN结的面积大，能承受较大的电流，适用于整流，不适用于高频电路。
20、二极管的伏安特性，是指加到二极管两端的电压与流过二极管的电流之间的关系曲线。
21、二极管的伏安特性：（1）正向特性：a、分两个区分别是导通区、死区。
b、死区：外加正向电压很小时，正向电流很小，二极管表现出有较大的电阻，我们把这个基本截止状态的区域称为“死区”。
《电路分析基础》练习题及答案．填空题(每空分)1) 电压和电流的参考方向一致，称为关联参考方向。
2) 电压和电流的参考方向相反，称为非关联参考方向。
3) 电压和电流的负值，表明参考方向与实际方向不一致。
4) 若P>0(正值)，说明该元件消耗(或吸收) 功率，该元件为负载。
5) 若P<0(负值)，说明该元件产生(或发出) 功率，该元件为电源。
6) 任一电路中，产生的功率和消耗的功率应该相等，称为功率平衡定律。
7) 基尔霍夫电流定律( KCL )说明在集总参数电路中，在任一时刻，流出(或流出)任一节点或封闭面的各支路电流的代数和为零。
8) 基尔霍夫电压定律( KVL )说明在集总参数电路中，在任一时刻，沿任一回路巡行一周，各元件的电压代数和为零。
9) 端电压恒为u S (t)，与流过它的电流i 无关的二端元件称为电压源。
10) 输出电流恒为6V sc，与其端电压u 无关的二端元件称为电流源。
11) 几个电压源串联的等效电压等于所有电压源的电压代数和。
12) 几个电流源并联的等效电流等于所有电流源的电流代数和。
13) 某元件与理想电压源并联，其等效关系为该理想电压源。
14) 某元件与理想电流源串联，其等效关系为该理想电流源。
15) 两个电路的等效是指对外部而言，即保证端口的伏安特性( VCR ) 关系相同。
16) 有n 个节点， b 条支路的电路图，必有n－1 条树枝和b－n+1 条连枝。
17) 有n 个节点， b 条支路的电路图，其独立的KCL 方程为n－ 1 个，独立的KVL 方程数为b－n+1 。
18) 平面图的回路内再无任何支路的闭合回路称为网孔。
19) 在网孔分析法中，若在非公共支路有已知电流源，可作为已知网孔电流。
20) 在节点分析法中，若已知电压源接地，可作为已知节点电压。
21) 叠加定理只适用线性电路的分析。
受控源在叠加定理时， 不能 单独作用 ，也不能削去， 其大小和方向都随 控制量 变化。
