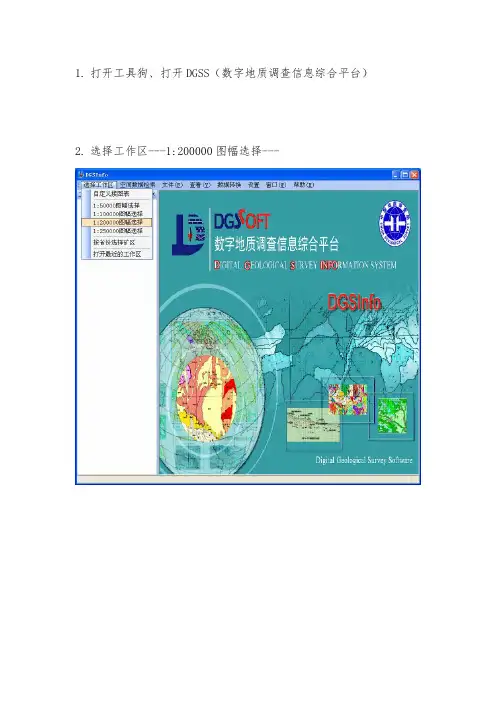

1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。
11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。
紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。
模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。
14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。
数字矿产资源调查作钻孔柱状图的歩骤1、新建或打开矿区标准的点线面图双击数字矿产资源调查—出现固体矿产桌面系统—选择工作矿区—选择矿区图—选择矿区—××省—yes—矿区总表—新建—矿区基本信息—一一填写—OK—鼠标选定某矿区—确定－确定—工作台左框出现矿区标准的点线面文件—在工作台左框内右击鼠标—添加项目—把基础图件的点线面文件添加上去—1：1刷新—OK。
2、如何把探矿工程添加到基础图件上去要在基础图件中直接打开探矿工程文件，先要把探矿工程的真实坐标用定位点的办法输进去，然后用“添加项目”的办法添加同种比例尺的基础图件。
3、新建工程属性数据库工程操作与区域采样—室内工程属性数据录入（新建）—钻孔—是否添加到图层“钻孔”中—是。
单击桌面—钻孔基本信息一一填写—质量检查—确定—是否新建勘探线目录—是—是否新建勘探线工程目录—是—确定—刷新—出现ZK××号及点位。
4、修改钻孔基本信息工程操作与区域采样—室内工程属性数据编辑—钻孔—选要修改的钻孔—出现“钻孔基本信息”框—填写修改信息—确定—再在柱状图设计里刷新即可。
5、编辑与浏览工程数据库工程操作与区域采样—工程数据库编辑与浏览—钻孔—鼠标拖动选定钻孔—出现钻孔地质数据录入框。
回次库—添加—出现钻孔circle回次数据录入框—一一填写内容—确定—反复添加、确定。
分层库—添加—出现钻孔slayer分层数据录入框—一一填写内容，并把记事本中的岩性地质描述复制到分层描述框中—确定—反复添加、确定。
注意：在录入钻孔slayer分层数据时，记住把岩石花纹也填进去，其操作步骤：点击“岩石花纹”—出现“钻孔岩石花纹”框—花纹类型—根据实际情况，选“自定义、互层、夹层、混层”任一种—下拉“岩石类型”—选“沉积岩、侵入岩、变质岩…”任一种—下拉“岩石名称”—选“花纹库”里头的某一种—光标点至A行花纹库代码处，删除数字—移动光标至“红锤子”记号处—点击右鼠标—请键入一个整数—确定—A行中的“岩石名称、花纹库代码”就自动上去了—本层—填数字××—单位—选百分比%—确定—确定—确定。
1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。
11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。
紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。
模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。
14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。
2013.09.06。
MAPGIS制做钻孔柱状图方法一、制做标准的钻孔柱状图图框。
并把起始位置坐标（MAPGIS中）移至（0，0）处，方便计算坐标。
以下图为例进行说明。
二、原始柱状图的数据录入及准备1、将已录入EXCEL表格中原始编录层孔深按比例尺计算后复制到一个新表格中，（如比例尺1：500）100米孔深对应MAPGIS的纵坐标数据应为200。
柱状图中花纹对应的横坐标数据为105和125。
下图左。
形成（105，0）和（125，0）孔深0米处的坐标对和（105，－68.8）和（125，－68.8）孔深34.4米处的坐标对，并按坐标由左向右进行排序。
如下图右。
（MAPGIS自动投点中，画线是按坐标对进行画线的，即1－2，3－4……。
数据经过排序后，可自动将每一层的位置界线添加到图面中。
）保存文件采用文本方式（.txt格式）2、数据投影打开MAPGIS中“投影变换”子系统，选择“投影变换－用户文件投影变换”打开保存的投影数据文本文件。
查看右上角坐标显示是否正确。
（如上右图）在“用户投影参数”和“结果投影参数中”比例尺采用比例尺／1000的数据，单位为毫米。
先“生成点”－投影变换－确定。
保存点文件。
再“生成线”－投影变换－确定。
保存线文件。
打开MAPGIS“输入编辑”新建工程，将保存的点线文件和已做好的柱状图图框添加到新工程中，原始层的位置界线已在图中。
如下图二、综合记录数据孔深界线与上述一致，重复以上操作。
如下图上述一、二完成仅仅是将界线录入MAPGIS中，下一步是将综合记录中的数据导入MAPGIS。
三、数据导入1、EXCEL表格中内容转为MAPGIS点线文件，请参阅以下文章。
EXCEL表格中内容转为MAPGIS点线文件在工作中制作专题图时常需要将EXCEL表格插入到MAPGIS图形中去，通常我们都需要将EXCEL表在MAPGIS中重新矢量化才可以。
实际上对于一些结构比较简单的表格我们可以通过MAPGIS的报表定义模块将其转换成MAPGIS文件。
1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。
11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。
紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。
模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。
14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。
2013.09.06。
数字矿产资源调查作钻孔柱状图的歩骤1、新建或打开矿区标准的点线面图双击数字矿产资源调查—出现固体矿产桌面系统—选择工作矿区—选择矿区图—选择矿区—××省—yes—矿区总表—新建—矿区基本信息—一一填写—OK—鼠标选定某矿区—确定－确定—工作台左框出现矿区标准的点线面文件—在工作台左框内右击鼠标—添加项目—把基础图件的点线面文件添加上去—1：1刷新—OK。
2、如何把探矿工程添加到基础图件上去要在基础图件中直接打开探矿工程文件，先要把探矿工程的真实坐标用定位点的办法输进去，然后用“添加项目”的办法添加同种比例尺的基础图件。
3、新建工程属性数据库工程操作与区域采样—室内工程属性数据录入（新建）—钻孔—是否添加到图层“钻孔”中—是。
单击桌面—钻孔基本信息一一填写—质量检查—确定—是否新建勘探线目录—是—是否新建勘探线工程目录—是—确定—刷新—出现ZK××号及点位。
4、修改钻孔基本信息工程操作与区域采样—室内工程属性数据编辑—钻孔—选要修改的钻孔—出现“钻孔基本信息”框—填写修改信息—确定—再在柱状图设计里刷新即可。
5、编辑与浏览工程数据库工程操作与区域采样—工程数据库编辑与浏览—钻孔—鼠标拖动选定钻孔—出现钻孔地质数据录入框。
回次库—添加—出现钻孔circle回次数据录入框—一一填写内容—确定—反复添加、确定。
分层库—添加—出现钻孔slayer分层数据录入框—一一填写内容，并把记事本中的岩性地质描述复制到分层描述框中—确定—反复添加、确定。
注意：在录入钻孔slayer分层数据时，记住把岩石花纹也填进去，其操作步骤：点击“岩石花纹”—出现“钻孔岩石花纹”框—花纹类型—根据实际情况，选“自定义、互层、夹层、混层”任一种—下拉“岩石类型”—选“沉积岩、侵入岩、变质岩…”任一种—下拉“岩石名称”—选“花纹库”里头的某一种—光标点至A行花纹库代码处，删除数字—移动光标至“红锤子”记号处—点击右鼠标—请键入一个整数—确定—A行中的“岩石名称、花纹库代码”就自动上去了—本层—填数字××—单位—选百分比%—确定—确定—确定。
Memapgis钻孔柱状图操作说明
1 打开柱状图
首先选择打开钻孔柱状图。
菜单：勘探工程与区域采样―>打开柱状图
选择一个钻孔工程：
程序会按照默认配置生成表头，如图：
2 柱状图编辑
用户可以通过修改默认配置生成自定义的柱状图。
选择菜单：钻孔柱状图－>柱状图设计。
2.1 柱状图“组成”表编辑
在“组成”表中，用户可以修改“图名”“图眉”“正文数字”“正文汉字”等项目的注释参数信息。
2.2 柱状图“从属表”编辑
在“从属表”栏目中，用户可以修改“复合表头”的参数。
所谓“复合表头”指的是表头中一些最终栏目的组合，并不能直接挂接数据。
如下图，“分层情况”就属于复合表头，而“孔深”等属于挂接数据的最终栏目。
复合表头还可以从属于其他的复合表头。
如下图，采样位置也是复合表头。
2.3 柱状图“栏目”表编辑
在栏目表中，用户可以对每个数据栏目的参数进行修改(如图)，也可以进行添加和删除等操作。
3 生成钻孔柱状图
配置完成后就可以点击“柱状图”按钮生成图表。
柱状图部分如下图：。

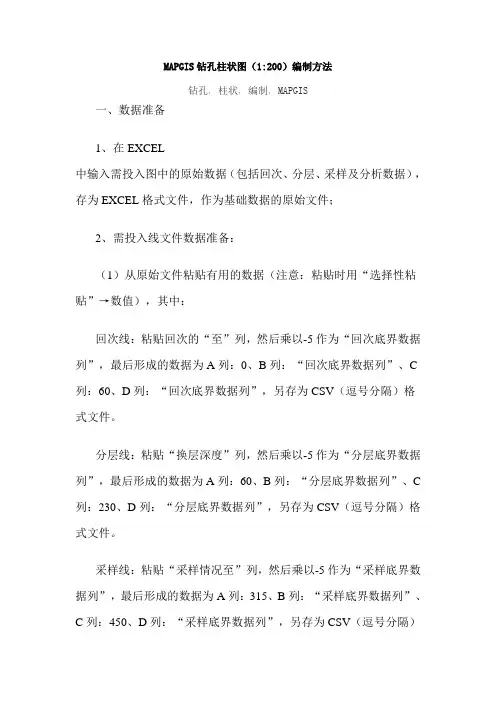

MAPGIS钻孔柱状图（1:200）编制方法钻孔, 柱状, 编制, MAPGIS一、数据准备1、在EXCEL中输入需投入图中的原始数据（包括回次、分层、采样及分析数据），存为EXCEL格式文件，作为基础数据的原始文件；2、需投入线文件数据准备：（1）从原始文件粘贴有用的数据（注意：粘贴时用“选择性粘贴”→数值），其中：回次线：粘贴回次的“至”列，然后乘以-5作为“回次底界数据列”，最后形成的数据为A列：0、B列：“回次底界数据列”、C 列：60、D列：“回次底界数据列”，另存为CSV（逗号分隔）格式文件。
分层线：粘贴“换层深度”列，然后乘以-5作为“分层底界数据列”，最后形成的数据为A列：60、B列：“分层底界数据列”、C 列：230、D列：“分层底界数据列”，另存为CSV（逗号分隔）格式文件。
采样线：粘贴“采样情况至”列，然后乘以-5作为“采样底界数据列”，最后形成的数据为A列：315、B列：“采样底界数据列”、C列：450、D列：“采样底界数据列”，另存为CSV（逗号分隔）格式文件。
（2）把以上CSV（逗号分隔）格式文件从记事本打开，把偶数行用回车键打至下一行，把奇数行后面的逗号删掉，另存为TXT格式文件。
以上三个文件最后可粘贴为一个文件，投影时一次可完成。
2、需投入点文件数据准备：回次点：把回次线CSV（逗号分隔）格式文件另存为回次点，删掉后2列，最后形成的数据为A列：0、B列：“回次底界数据列”，另存为“回次点”。
从记事本打开上述文件，另存为TXT格式文件（保存时在文件名后加.txt后缀）。
分层点：把回次线CSV（逗号分隔）格式文件另存为分层点，删掉后2列，最后形成的数据为A列：60、B列：“分层底界数据列”，另存为“分层点”。
从记事本打开上述文件，另存为TXT格式文件（保存时在文件名后加.txt后缀）。
采样点：把采样线CSV（逗号分隔）格式文件另存为采样点，删掉后2列，最后形成的数据为A列：315、B列：“采样底界数据列”，另存为“采样点”。
1.打开工具狗、打开DGSS（数字地质调查信息综合平台）2.选择工作区---1:200000图幅选择---3.如上图：找到“江华县”（任意图幅都可以）---单击区块---“YES”---“确定”---“是”，页面弹出如下：（即进入“野外总图库”模块）4.单击灰色空白区域---单击“第四系钻孔”模块，如下：5.单击“第四系钻孔”---“新建钻孔”6.点击灰色空白区域，弹出“钻孔基本信息”对话框，如下：7.输入钻孔基本信息：（如下11项必填，因为会在钻孔柱状图上显示，其他项可以选填或不填）输完之后，如下图：单击“1:1”单击“1:1”之前单击“1:1”之后8.选择“钻孔柱状图”---“钻孔数据库”拖出一个矩形框，选中要编辑的钻孔，如下：弹出如下对话框，9.连续单击两个“是”，之后弹出“钻孔地质数据录入”对话框，如下：10.本例中只需录入“回次库”“分层库”“劈心样”，如下图：“回次库”录入方式，如下图：共两个回次，“回次库”录入结果如下图：“分层库”录入方式和上面相同，录入结果如下：“劈心样”录入结果如下图：10.三个库录入完成后，单击“确定”，回到主界面。
11．选择“钻孔柱状图”---“打开钻孔柱状图”，如下图：弹出如下对话框：单击“确定”之后，弹出两个对话框，都选择单击“是”。
紧接着，界面跳转如下：（此为钻孔柱状图自动生成及绘制界面）12.选择“钻孔柱状图”---“钻孔柱状图设计”，如下图：弹出“钻孔柱状图设计”对话框，如下：13.单击“样式”---“装载模板”，如下选择已经设计好的、相应矿区的柱状图模板。
模板制作可参照文档----《DGSS-多模式多用途钻孔柱状图制作(第四纪钻孔)》网上自己下载。
14.单击“柱状图”15.关掉该对话框，单击主界面中的“1：1”，出现自动生成的柱状图，如下：16.之后，只需运用“点”“线”等工具，稍作修改，就可以做出符合相关要求的钻孔柱状图。
