DXN8D户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN8D户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式高度尺寸（mm）加强绝缘型（Q）额定电压（kV）设计序号传感器2.3 显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。
4 分类 4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV 。
4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。
4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。
4.2.2 按显示器闭锁电源性质分：交流闭锁电源、直流闭锁电源。
DXN8［户内高压带电显示装置安装使用说明书1适用范围1.1 DXN8D 户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、 24、40.5kV 和额定频率为50Hz 的户内高压电气设备中，用以提示带电状况和强制闭锁开 关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关 柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件 1.6.1 周围环境温度：+40C 〜-25C 。
1.6.2 海拔高度：1000m 及以下地区；1000〜3000m 地区。
1.6.3户内环境相对湿度：日平均湿度不大于 95%月平均湿度不大于90%产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于U 级污秽环境。
2型号 2.1 装置型号功能：T —提示型、户内 显示装置 咼压高度尺寸（mm上嵌件安装孔形式 加强绝缘型（Q ） 额定电压（kV ） 设计序号 C —强制型---------------- 加强绝缘型（Q ）------------------------ 额定电压（kV ）------------------------ 设计序号--------------------------- 传感器 2.3显示器型号3技术参数装置的基本技术参数，参见表14 分类 4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV4.1.2按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）ZS 8-□ / □川型、W 型、V型 C —强制型4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。

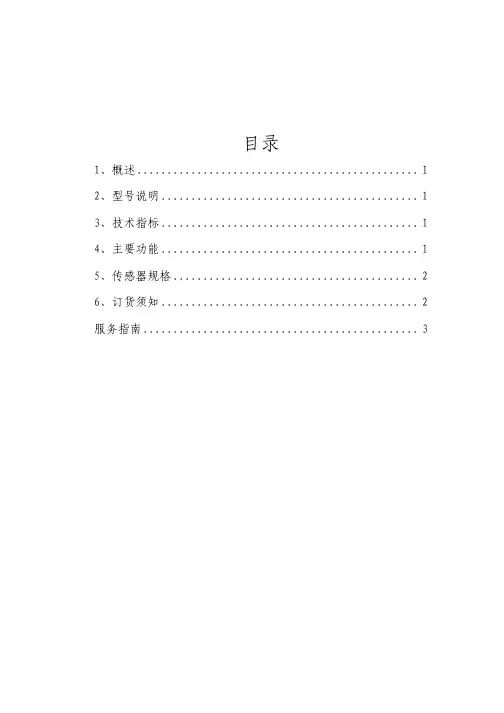

目录1、概述 ............................................... 1 2、型号说明 ........................................... 1 3、技术指标 ........................................... 1 4、主要功能 ........................................... 1 5、传感器规格 ......................................... 2 6、订货须知 ........................................... 2 服务指南 .............................................. 3TX-DXN 系列高压带电指示装置 ·使用说明书TX -DXN 系列高压带电显示装置 1、概述TX-DXN 系列高压带电显示装置，适用 于额定电压 6～35KV，频率为 50Hz 的户内 高压电气设备中，反映高压回路的带电状 况。
该装置可与各类开关上的电磁锁配套 使用实行强制闭锁，防止误入带电间隔， 提高配套产品的防误性能。
2、型号说明3、技术指标3.1 环境温度：-25℃～55℃； 3.2 相对湿度：日平均＜95%RH，月平均＜90%RH； 3.3 系统额定电压：6kV，10kV，35kV； 3.4 LED 灯启辉电压：额定相电压×（0.15～0.65） ； 3.5 闭锁启控电压：额定相电压×0.65； 3.6 高压带电传感器：工频耐受电压：32kV，42kV，100kV； 3.7 雷电冲击耐受电压（峰值） ：60kV，75kV，185kV； 3.8 最高工作电压：6.9kV，11.5kV，40.5kV。
4、主要功能TX-DXN 系列高压带电显示装置由高压带电传感器和高压带电显示器两部 分组成， 经用户外加导线连接为一体。
HDB型高压带电显示装置使用说明书西安华伟光电技术有限公司2015年11月*注意事项本装置在出厂时已按照铭牌所标电压等级进行校准，切勿在一次高压未带电时按压闭锁装置的“校准”按钮。
本闭锁装置在现场安装完毕并给闭锁装置通电后可按一下“自检”按钮，此时装置上A、B、C、自检及校准信号灯会亮一秒钟然后熄灭，说明装置工作正常。
被测高压设备正常带高压后，如发现本闭锁装置有某相信号灯（如A相信号灯不亮），此时可按压装置面板上“校准”按钮后，静待30秒后“校准信号灯”熄灭。
此时可看到装置面板上A、B、C及闭锁灯亮起，说明闭锁装置正常工作。
现场连接工作电源、信号电缆前一定要检查连线，防止短路或其他意外情况发生。
信号电缆屏蔽层应可靠接地，闭锁装置的外壳也应可靠接地。
电磁锁的闭锁问题与其它自动控制要求使用输出继电器的常开、常闭触点时，继电器出的触点状态连线必须正确、可靠，否则将造成误动作。
本闭锁装置除外接线端子外，不得在产品的其他位置引出连线，防止造成装置误工作而损坏。
设备耐压试验前必须关闭本装置电源，断开传感信号电缆，否则会损坏本装置。
一、功能和用途HDB W(N)-xx-xx高压带电显示闭锁装置适用于户内外电压为126\252\363\550KV，频率为50Hz的金属封闭组合开关设备上，用于对进出线路的验电；并提供输出触点（通过电磁闭锁回路）对相关操作机构进行强制闭锁。
传感器的感应探头（金属圆盘）安装在母线筒内。
二、工作原理电场内若设置一个电极，由于静电感应将出现感应电荷，将此作为输入信号。
然而在一般情况，电极及传送电缆随着自然条件的变化及时间的增长，会出现漏阻抗，加之空间的各种干扰信号对输入信号的传输有很大影响。
该装置采用新原理，以极小的输入阻抗，将检出的电信号强制接地，将接地电流的振幅作为有用信号取出，其他干扰信号经滤波器滤除，因此，通常能得到稳定的输入信号，并且电涌易经接地漏掉，不会影响站内电器负载。
经过处理，有用的电信号用来反映高压线路中电场情况的变化，通过指示灯反映高压线路的有电和无电，同时驱动继电器工作完成控制回路的自动控制或强制闭锁相关的操作机构。
灯处于休止状态时，强制闭锁回路仍处在工作状态。
显示带电状况的指示灯均采用高亮度、长寿命发光二极管，有效地克服了原先设计时采用氖灯易损坏的缺陷，为此本公司设计了新Ⅰ、Ⅱ、Ⅲ型显示器，去掉了专为延长氖灯寿命而设置的直键开关，使显示带电状况的指示灯随时反映所处设备的带电状况，有效地消除了误判断的隐患，确保安全操作，同时又延长了显示器的使用寿命。
核相型显示器面板上设置了相位测试端，运用相位比较器，可以对双电源进行相位比较。
先将比较器一端的插头插入运行电源开关柜上核相型显示器面板上的某一相位测试端，然后把比较器另一端的插头，分别插入待定电源开关柜上面核相型显示器面板上的三个相位测试端，观察比较器指示灯发光情况。
（相位相同时，比较器指示灯不亮；相位不相同时，比较器指示灯亮）6安装开孔尺寸6.1传感器传感器的外形尺寸与安装尺寸（见表2）。
6.2显示器显示器的外形尺寸与安装开孔尺寸（见图1～5）。
7安装、使用、维修7.1装置在出厂前，已严格进行了出厂检验，检验合格的产品，方可出厂。
用户在装置安装投运前，应进行下列各项试验：7.1.1传感器工频耐受电压试验单独进行单独对传感器进行工频耐受电压试验时，必须注意：将传感器的二次接线端和下嵌件（即接地端）连在一起接地，参见图8。
7.1.2显示器7.1.2.1起辉试验：对装置的高压端施加15%额定相电压值时，显示器的指示灯应发出可见光。
7.1.2.2起控试验：对装置的高压端施加65%额定相电压时，强制型显示器应可靠闭锁。
7.1.2.3传感器的A、B、C三相与显示器的a、b、c三相应互相一一对应。
7.2安装7.2.1装置在安装前，应进行必要的清扫工作，装置安装应平整、紧固可靠、电气接触良好。
7.2.2装置中的传感器与显示器之间的连接绝缘导线的标称截面积不得小于0.75mm2的多股铜导线，而且必须相序对应。
显示器的接地绝缘导线的标称截面积不得小于1.5mm2的多图1Ⅰ型显示器外形、开孔尺寸图图2Ⅱ型显示器外形、开孔尺寸图图3Ⅲ型显示器外形、开孔尺寸图图4Ⅳ型显示器外形、开孔尺寸图图5Ⅴ型显示器外形、开孔尺寸图图6提示型端子接线图图7强制闭锁端子接线图图8传感器工频耐受电压试验接线图图9传感器结构示意图。

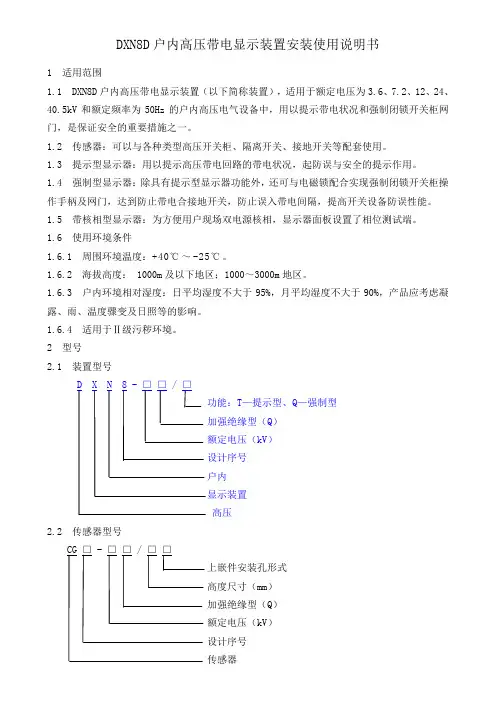

DXN8D户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN8D户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度： 1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号2.1 装置型号D X N 8 - □□ / □功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号CG □ - □□ / □□上嵌件安装孔形式高度尺寸（mm）加强绝缘型（Q）额定电压（kV）设计序号传感器2.3 显示器型号ZS 8 - □ / □类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型功能：T—提示型、Q—强制型设计序号显示器3 技术参数装置的基本技术参数，参见表1。
表1 DXN8系列户内高压带电显示装置技术参数表项目名称技术参数额定电压 kV 3.6 7.2 12 24 40.5 额定频率 Hz 50传感器绝缘水平高压端对二次接线端及地干试工频耐受电压（有效值）5min kV25 32 42 68 100kV /1min二次接线端对高压端及地干试工频耐受电压（有效值）1min V2000雷电冲击耐受电压（峰值） kV 40 60 75 125 185局部放电量 pC 参见表2抗弯强度 N 参见表2显示器接线端子对地工频耐受电压（有效值）1min V 2000发光起辉电压 V 不大于额定相电压的15% 闭锁起控电压 V 不大于额定相电压的65% 闭锁电源电压 V ～220 ～110 —48 适用4 分类4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV。
D X N户内高压带电显示装置安装使用说明书1 适用范围1.1 DXN户内高压带电显示装置（以下简称装置），适用于额定电压为3.6、7.2、12、24、40.5kV 和额定频率为50Hz的户内高压电气设备中，用以提示带电状况和强制闭锁开关柜网门，是保证安全的重要措施之一。
1.2 传感器：可以与各种类型高压开关柜、隔离开关、接地开关等配套使用。
1.3 提示型显示器：用以提示高压带电回路的带电状况，起防误与安全的提示作用。
1.4 强制型显示器：除具有提示型显示器功能外，还可与电磁锁配合实现强制闭锁开关柜操作手柄及网门，达到防止带电合接地开关，防止误入带电间隔，提高开关设备防误性能。
1.5 带核相型显示器：为方便用户现场双电源核相，显示器面板设置了相位测试端。
1.6 使用环境条件1.6.1 周围环境温度：+40℃～-25℃。
1.6.2 海拔高度：1000m及以下地区；1000～3000m地区。
1.6.3 户内环境相对湿度：日平均湿度不大于95%，月平均湿度不大于90%，产品应考虑凝露、雨、温度骤变及日照等的影响。
1.6.4 适用于Ⅱ级污秽环境。
2 型号2.1 装置型号功能：T—提示型、Q—强制型加强绝缘型（Q）额定电压（kV）设计序号户内显示装置高压2.2 传感器型号上嵌件安装孔形式高度尺寸（mm ） 加强绝缘型（Q ） 额定电压（kV ） 设计序号 传感器2.3 显示器型号类型：Ⅰ型、Ⅱ型、Ⅲ型、Ⅳ型、Ⅴ型 功能：T —提示型、Q —强制型 设计序号 显示器3 技术参数装置的基本技术参数，参见表1。
表1 DXN 系列户内高压带电显示装置技术参数表 4 分类4.1 传感器4.1.1 按电压等级分：3.6、7.2、12、24、40.5kV。
4.1.2 按传感器的绝缘水平分：普通型；加强绝缘型（即全工况型）。
4.1.3 按传感器的外形尺寸、安装尺寸分：参见表2。
表2 传感器型号规格技术性能表4.2 显示器4.2.1 按显示器功能分：提示型（T型）、强制型（Q型）。
DXW(N)型高压带电显示装置说明书高压带电显示闭锁装置一、概述DXW（N）型高压带电显示闭锁装置（感应式）是一种新型的防止电气误操作装置，系感应式高压带电检测装置。
适用于交流50Hz、额定电压10～1000kV的户内外电气设备或网络，用于反映线路、母线、主变、电缆等带电状况，防止电气误操作。
该装置可安装在线路接地刀闸、母线接地刀闸、主变接地刀闸、临时接地点、开关柜网门及其它需要闭锁的地方实施强制闭锁，防止电气误操作。
DXN型户内高压带电显示闭锁装置（接触式），适用于监测户内频率为50Hz，额定电压为12-40.5KV变电站的户内进出线、母线、主变等电气设备是否带电，对被测一次线路的接地刀闸（临时接地点）、网门等进行闭锁，防止电气误操作。
本装置由支柱绝缘子传感器、显示器两部分组成，显示器中含有闭锁、验电回路。
显示装置中传感器可以用于各类型高压开关柜等成套设备。
高压带电显示闭锁装置不但可以监测设备带电状况，可以与监控防误、微机防误、机械程序锁、电磁锁等配合，实现强制闭锁户外接地刀闸、网门，户内开关柜接地刀闸及网门等，从而达到提高户外电气设备及户内成套高压开关设备防误性能。
本公司所产高压带电显示闭锁装置是根据2006年《国家电网公司防止电气误操作安全管理规定》第4.1.10条、2006年《国家电网公司安全技术劳动保护七项重点措施》第2.2.5条及《电业安全工作规程》第4.3.3条之要求而设计的，符合中华人民共和国电力行业标准DL/T 538-2006《高压带电显示装置技术条件》，验电功能符合中华人民共和国电力行业标准DL740-2000《电容型验电器》，且通过了国网武汉高压研究院型式试验。
本公司自一九九三年研发生产高压带电显示装置以来，一直努力做到设计先进、结构合理、功能齐全、安全可靠，具有明显的方向性、较高的灵敏度和可靠性，良好的抗干扰性能。
安装、使用、操作、维护简单方便，达到了国际领先水平。
二、DXW（N）型高压带电显示闭锁装置（感应式）（一）、产品型号输出类型：Q-监控防误Y-微机防误工作电源：AC220V ，DC110、220V，DC12V额定电压：（KV）设计序号W-户外型N-户内型高压带电显示闭锁装置图1 图2图3 图4图5 图6表1：产品型号及说明（二）、装置特点1、该装置采用感应原理，是非接触式高压带电检测装置。
DXN系列户内高压带电显示装置之显示器安装使用说明一、安装前准备1.仔细阅读产品使用说明书，了解产品的特点、技术参数和注意事项。
2.检查配套的安装工具和材料，确保安装所需的一切都准备齐全。
3.在安装位置上选择一块坚固的墙壁，确保墙壁能够承受显示器的重量，并且距离电源插座和信号源插座较近。
4.使用尺子、卷尺等工具测量好安装位置，并标记好安装孔位。
二、安装步骤1.在标记好的安装孔位上使用电钻钻孔，插入合适的底座，并使用螺丝刀或扳手拧紧底座固定螺丝。
2.将显示器的背板卡入底座，确保牢固稳定。
3.连接电源线和信号线。
电源线连接显示器的电源接口，信号线连接显示器的信号输入接口。
确保连接线的插头与插座相匹配，并且连接牢固。
4.打开显示器的电源开关，检查显示器是否正常工作。
如果显示器能正常亮起，说明安装成功。
三、使用说明1.启动显示器后，屏幕会显示出当前的参数信息，包括电流、电压、功率和频率等数据。
2.显示器提供了多种显示模式，可通过操作面板上的按钮或遥控器来切换不同的显示模式。
3.可以通过显示器上的按钮或遥控器上的调节键来调节亮度、对比度和显示区域等参数，以获得最佳的显示效果。
4.显示器可以存储一定时间范围内的参数数据，可通过操作面板上的按钮或遥控器上的浏览键来查看以往的数据记录。
5.在使用过程中，要注意保持显示器的干燥、清洁，并避免接触水或其他液体。
6.如果发现显示器有异常情况，如无法正常显示、闪烁或出现错误数据等，应及时关闭电源，并检查是否安装正确，是否有线路接触不良等问题。
四、注意事项1.在安装和使用过程中，一定要确保电力系统处于停电状态，以防止触电事故的发生。
2.请勿尝试拆解显示器或自行进行维修，以避免危险和无法获得售后服务。
3.在安装位置选择上，应避免阳光直射、湿度过大和温度过高或过低的环境，以保证显示器的正常工作和使用寿命。
4.显示器上的电缆和插头应避免悬空，以免拉伸或断裂。
5.显示器下方应保留足够的空间，方便日后的维护和清洁。
等电位高压带电显示器
安装使用说明书
光闪式等电位高压带电显示器（以下简称带电显示器）是一种直接安装在室内高压（10～35kV）电气设备上、直观显示出高压电气设备是否带有运行电压的强闪光型提示性安全装置。
当高压设备带有运行电压时，显示器发出闪光，警示人们高压设备带电；无高压带电时则无指示。
显示器符合DL/T538-93《高压带电显示装置技术条件》和DL740-2000《电容型验电器》有关技术指标的综合要求。
该显示器是利用静电感应原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。
它能准确可靠地将高压设备带电状况用闪光的方式显示，指示清晰、醒目。
使用带电显示器可以有效地防止由于人们对设备带电状况不掌握误触高压带电设备造成的高压触电事故及设备短路损坏事故。
对于防止带电挂地线、带电合接地刀闸事故，同样能起到显著的预防作用。
一、特点
1、提示性强。
当高压设备带有运行电压时，该显示器能准确可靠地将高压设备带电状况用闪光的方式显示，带电显示直观、清晰、醒目。
用于提醒工作人员设备带电，以防止误入带电空间。
2、可靠性高。
利用静电感应的原理，在高压设备周围电场的作用下，利用电场能达到强闪光高压带电显示目的。
带电显示器不用电池或其他二次辅助电源。
3、长使用寿命。
可长期不间断运行10年显示部件和内部元件全部采用长寿命、高可靠性元件。
4、安装简便，免维护。
带电显示器设计有专用弹簧卡具，直接安装于高压电气设备上，在做好隔离措施的前提下可带电装、拆，处于等电位状态。
该显示器不受“过电压”影响，也不影响高压设备对地绝缘。
5、抗干扰性强。
分相显示，不受邻相（路）分相显示，不受邻相（路）干扰，不会出现“误指示”。
二、技术指标
1.适用电压：10～35kV；
2.工作频率：50Hz～60Hz；
3.适用温度：-35℃～＋70℃；
4.起动电压Ut:20％Uф≤Ut≤70％Uф
5.使用场所：室内高压母线或者GG－1A、GSG高压开关柜内高压引线上；
6.使用寿命：大于10年；
7.外形尺寸：40×50×40mm；
8.显示清晰度：3米以内清晰可辨；
9.抗异相干扰能力：系统正常运行时，三相正常显示；系统缺相运行时，带电相正常显示；无电相不显示。
三、安装方法和注意事项
1.安装方法：
a.选择相应电压等级的带电显示器；
b.选择便于观察的安装位置，以保证安装后显示器的显示窗朝向观察者；
c.确认待安装位置的导线确已停电；
d.将显示器的弹簧卡具卡在扁导线上，用手直接旋转显示器使得带有顶尖的固定螺杆接触导线并固定牢固。
如安装位置是电缆出线的圆形导线，可用手直接将专用卡具卡在导线上即可；
e.安装时应遵守《电业安全工作规程》的规定。
2.使用注意事项
a.该显示器与其安装处所的高压设备是等电位，故安装运行后也是高压带电设备；
b.该显示器用于反映高压设备是否带有运行电压，对于高压设备受周围电场的影响产生较低的感应电压不予反映。
c.安装时应尽量避开“同相干扰区”（同相干扰区容易出现在带电设备不是一根导线，而是面积较大的金属导体的部位或者导线拐角的内角侧。
）
d.不得将该显示器替代高压验电器使用，有关验电应按照安全规程有关的规定执行。
