浅析高层建筑电气中的低压配电设计 张吉东

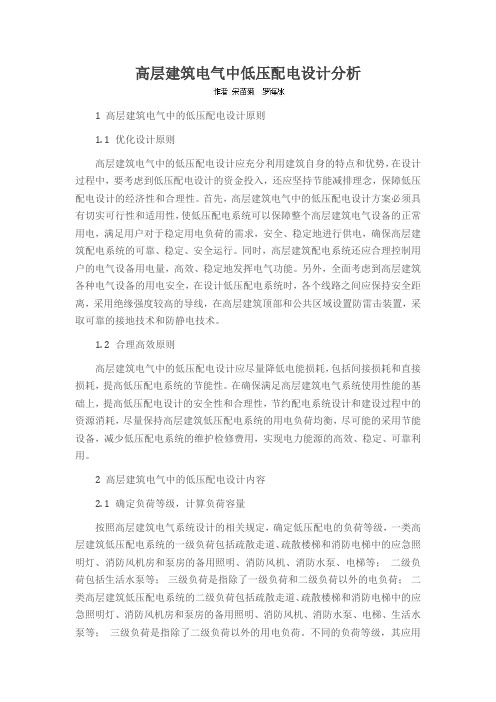

高层建筑电气中低压配电设计分析1 高层建筑电气中的低压配电设计原则1. 1 优化设计原则高层建筑电气中的低压配电设计应充分利用建筑自身的特点和优势，在设计过程中，要考虑到低压配电设计的资金投入，还应坚持节能减排理念，保障低压配电设计的经济性和合理性。

首先，高层建筑电气中的低压配电设计方案必须具有切实可行性和适用性，使低压配电系统可以保障整个高层建筑电气设备的正常用电，满足用户对于稳定用电负荷的需求，安全、稳定地进行供电，确保高层建筑配电系统的可靠、稳定、安全运行。

同时，高层建筑配电系统还应合理控制用户的电气设备用电量，高效、稳定地发挥电气功能。

另外，全面考虑到高层建筑各种电气设备的用电安全，在设计低压配电系统时，各个线路之间应保持安全距离，采用绝缘强度较高的导线，在高层建筑顶部和公共区域设置防雷击装置，采取可靠的接地技术和防静电技术。

1. 2 合理高效原则高层建筑电气中的低压配电设计应尽量降低电能损耗，包括间接损耗和直接损耗，提高低压配电系统的节能性。

在确保满足高层建筑电气系统使用性能的基础上，提高低压配电设计的安全性和合理性，节约配电系统设计和建设过程中的资源消耗，尽量保持高层建筑低压配电系统的用电负荷均衡，尽可能的采用节能设备，减少低压配电系统的维护检修费用，实现电力能源的高效、稳定、可靠利用。

2 高层建筑电气中的低压配电设计内容2. 1 确定负荷等级，计算负荷容量按照高层建筑电气系统设计的相关规定，确定低压配电的负荷等级，一类高层建筑低压配电系统的一级负荷包括疏散走道、疏散楼梯和消防电梯中的应急照明灯、消防风机房和泵房的备用照明、消防风机、消防水泵、电梯等；二级负荷包括生活水泵等；三级负荷是指除了一级负荷和二级负荷以外的电负荷；二类高层建筑低压配电系统的二级负荷包括疏散走道、疏散楼梯和消防电梯中的应急照明灯、消防风机房和泵房的备用照明、消防风机、消防水泵、电梯、生活水泵等；三级负荷是指除了二级负荷以外的用电负荷。

2019年第3期摘要：低压供配电系统设计深刻影响整个超高层建筑施工建设，为此，想要实现对超高层建筑施工的有效性，需要相关人员优化超高层建筑中低压供配电系统设计。

文章在阐述超高层建筑中低压供配电系统特点和基本要求的基础上，结合某超高层建筑施工实际情况，就如何优化超高层建筑中低压供配电系统设计进行策略分析，旨在能够更好的促进超高层建筑施工建设发展。

关键词：超高层建筑；中低压供配电系统；设计作者简介：荆小艳（1983-），女，河南焦作人，助理讲师，主要研究方向：电动机设计解析。

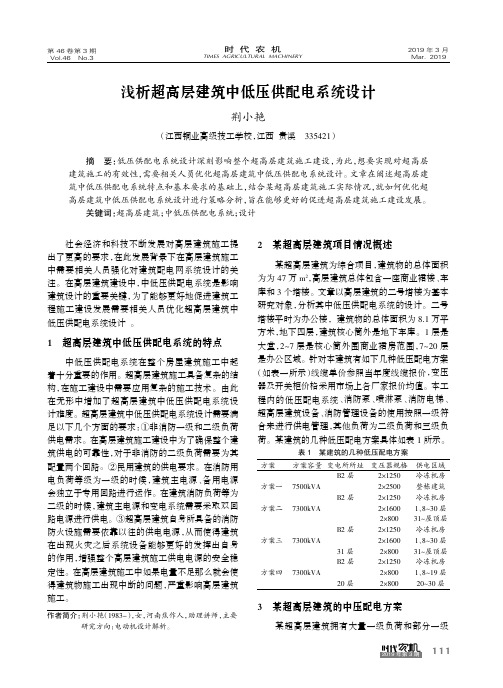

浅析超高层建筑中低压供配电系统设计荆小艳（江西铜业高级技工学校，江西贵溪335421）社会经济和科技不断发展对高层建筑施工提出了更高的要求，在此发展背景下在高层建筑施工中需要相关人员强化对建筑配电网系统设计的关注。

在高层建筑建设中，中低压供配电系统是影响建筑设计的重要关键，为了能够更好地促进建筑工程施工建设发展需要相关人员优化超高层建筑中低压供配电系统设计。

1超高层建筑中低压供配电系统的特点中低压供配电系统在整个房屋建筑施工中起着十分重要的作用。

超高层建筑施工具备复杂的结构，在施工建设中需要应用复杂的施工技术。

由此在无形中增加了超高层建筑中低压供配电系统设计难度。

超高层建筑中低压供配电系统设计需要满足以下几个方面的要求：①非消防一级和二级负荷供电需求。

在高层建筑施工建设中为了确保整个建筑供电的可靠性，对于非消防的二级负荷需要为其配置两个回路。

②民用建筑的供电要求。

在消防用电负荷等级为一级的时候，建筑主电源、备用电源会独立于专用回路进行运作。

在建筑消防负荷等为二级的时候，建筑主电源和变电系统需要采取双回路电源进行供电。

③超高层建筑自身所具备的消防防火设施需要依靠以往的供电电源，从而使得建筑在出现火灾之后系统设备能够更好的发挥出自身的作用，增强整个高层建筑施工供电电源的安全稳定性。

在高层建筑施工中如果电量不足那么就会使得建筑物施工出现中断的问题，严重影响高层建筑施工。

浅谈高层建筑电气中低压配电设计【摘要】高层建筑的电气设计在现代城市建设中扮演着重要角色，其中低压配电设计更是电气系统中的核心。

本文从低压配电系统的设计原则和组成入手，探讨了高层建筑电气设计的特点，并强调了高层建筑电气中低压配电设计的重要性。

介绍了低压配电系统的设计方法，为高层建筑电气工程提供了指导。

总结指出，合理的低压配电设计将提高电气系统的安全性和可靠性，促进高层建筑的可持续发展。

展望未来，随着科技的不断发展，电气工程在高层建筑设计中将发挥更为重要的作用，为城市建设和生活带来更多便利。

本文旨在为电气工程师提供有益参考，推动行业的进步与发展。

【关键词】高层建筑，电气设计，低压配电，配电系统，设计原则，组成，特点，重要性，设计方法，总结，展望1. 引言1.1 概述高层建筑的电气设计在整个建筑工程中起着至关重要的作用。

低压配电设计是电气设计中一个至关重要的环节。

低压配电系统是将高压电网输送的电能通过变压器降压至建筑物内部用电设备能够接受的电压等级，并通过开关设备、保护设备及配电线路分配到各个用电设备中的一套电气系统。

在高层建筑中，低压配电系统的设计更是需要具有高度的专业性和周密性，以确保电力能够高效、稳定地供应到建筑物内部各处。

在本文中，我们将从低压配电系统的设计原则、组成、高层建筑电气设计的特点、高层建筑电气中低压配电设计的重要性以及低压配电系统的设计方法等方面进行深入探讨。

通过对这些内容的探讨，我们可以更好地了解高层建筑电气中低压配电设计的重要性，为今后的建筑电气设计提供更为丰富的思路和实践经验。

1.2 研究背景高层建筑的电气设计一直是一个备受关注的领域，而其中低压配电设计更是其重要组成部分。

在高层建筑中，低压配电系统的设计与运行直接关系到建筑的供电安全和正常运行。

深入探讨高层建筑电气中低压配电设计的原则和方法，对于提高建筑的供电效率和安全性具有重要意义。

随着社会经济的不断发展和科技的不断进步，现代高层建筑已经成为城市的标志性建筑，其电气设计面临着越来越复杂和严峻的挑战。

高层建筑电气中的低压配电设计分析随着城市的不断发展和人口的增长，高层建筑在城市中扮演着越来越重要的角色。

高层建筑的电气系统作为建筑中至关重要的一部分，其设计与运行直接关系到建筑的安全和稳定运行。

在电气系统中，低压配电系统是承担着向建筑内部各个电气设备供电的重要组成部分，其设计的合理与否对于建筑的电力负荷分配、能耗节约和设备寿命均有着重要影响。

低压配电系统的设计在高层建筑电气设计中起着至关重要的作用，其合理设计不仅可以保障建筑内设备的正常工作，还能有效控制用电成本，最大限度地节约用电，减少能源消耗，从而提高建筑的能源利用效率。

本文将对高层建筑电气中的低压配电设计进行详细分析，以期为相关工程师提供一些实用的指导。

就低压配电系统的设计原则来说，首先应该满足建筑内部各种设备的用电需求。

而这一点，需要工程师充分了解建筑内部各种用电设备的功率、数量和用电特点，对建筑的用电负载进行合理的估算。

随着建筑的不断加大，用电负荷也会不断增加，因此在设计低压配电系统时，需要预留一定的负荷裕度，以满足建筑未来的用电需求。

在低压配电系统的设计过程中，还需要充分考虑建筑运行过程中可能出现的故障情况。

低压配电系统的故障会直接影响到建筑内部设备的供电，因此在设计过程中需要合理设置配电回路、增加备用设备等来保障建筑设备的正常供电。

还需要配备相应的保护装置，比如过载保护、短路保护等，以最大限度地减少故障对建筑设备的影响。

在低压配电系统的设计中，还需要充分考虑建筑的用电安全问题。

比如合理设置保护开关、漏电保护装置等，在电气设备的选型和布置上，要严格按照相关标准和规范进行设计，确保低压配电系统的安全可靠。

在低压配电系统的设计中，还需要合理考虑配电系统的布线方式。

一般情况下，可以采用环网供电方式，以减小电流的回路长度，降低线路电阻和线损，提高供电的质量和效率。

还需要对低压配电系统的线路进行合理的布局和敷设，尽量减少线路长度，减小电气设备之间的距离，降低线路的敷设成本，提高系统的运行效率。

高层建筑电气中的低压配电设计分析随着城市化进程的加速，高层建筑的数量不断增加，高层建筑的电气设备也随之增多，其中低压配电系统作为高层建筑电气系统中的重要组成部分，其设计需要重视。

本文将针对高层建筑电气中的低压配电系统进行设计分析，从设计原则、设计准则、设计方法和设计优化等方面展开详细阐述。

一、设计原则1. 安全性原则：低压配电系统的设计应以保障人员和设备的安全为首要原则。

在设计过程中，应充分考虑系统的过载保护、短路保护、漏电保护等安全措施，确保在任何情况下都能有效防止事故发生，保护人员和设备的安全。

2. 可靠性原则：低压配电系统的设计应以确保系统的稳定可靠运行为原则。

在设计过程中，应充分考虑系统的可靠性要求，选择优质的设备和材料，并合理设置备用线路、备用设备，以便在出现故障时能够迅速切换，保证供电的连续性。

4. 灵活性原则：低压配电系统的设计应以满足不同用户需求为原则。

在设计过程中，应根据用户的实际需求合理设置系统的结构和参数，以确保系统能够灵活应对不同用户的需求，满足不同场景的使用要求。

1. 设计负荷：在进行低压配电系统的设计时，首先需要明确建筑物的总负荷需求，包括照明负荷、动力负荷和空调负荷等，然后根据这些负荷需求确定系统的容量和规模，确保系统能够满足建筑物的正常用电需求。

2. 设备选择：在进行低压配电系统的设计时，需要根据建筑物的负荷需求选择合适的设备，包括开关柜、断路器、接触器、熔断器、电动机和变压器等，确保系统的设备能够稳定可靠地运行。

3. 系统结构：在进行低压配电系统的设计时，需要根据建筑物的布局和用电需求确定系统的结构，包括主干线路的设置、分支线路的布置、配电箱的设置和配电线的敷设等，以确保系统能够有效分配电能，满足建筑物各处的用电需求。

三、设计方法4. 同步配电：在进行低压配电系统的设计时，需要采用同步配电的方法，避免因配电线路的不平衡而引起的电能损耗和设备故障，确保系统的运行稳定。

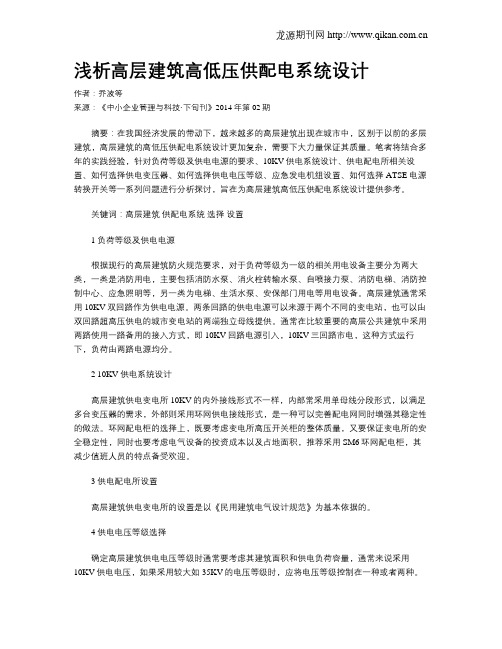

浅析高层建筑高低压供配电系统设计作者：乔波等来源：《中小企业管理与科技·下旬刊》2014年第02期摘要：在我国经济发展的带动下，越来越多的高层建筑出现在城市中，区别于以前的多层建筑，高层建筑的高低压供配电系统设计更加复杂，需要下大力量保证其质量。

笔者将结合多年的实践经验，针对负荷等级及供电电源的要求、10KV供电系统设计、供电配电所相关设置、如何选择供电变压器、如何选择供电电压等级、应急发电机组设置、如何选择ATSE电源转换开关等一系列问题进行分析探讨，旨在为高层建筑高低压供配电系统设计提供参考。

关键词：高层建筑供配电系统选择设置1 负荷等级及供电电源根据现行的高层建筑防火规范要求，对于负荷等级为一级的相关用电设备主要分为两大类，一类是消防用电，主要包括消防水泵、消火栓转输水泵、自喷接力泵、消防电梯、消防控制中心、应急照明等，另一类为电梯、生活水泵、安保部门用电等用电设备。

高层建筑通常采用10KV双回路作为供电电源。

两条回路的供电电源可以来源于两个不同的变电站，也可以由双回路超高压供电的城市变电站的两端独立母线提供。

通常在比较重要的高层公共建筑中采用两路使用一路备用的接入方式，即10KV回路电源引入，10KV三回路市电，这种方式运行下，负荷由两路电源均分。

2 10KV供电系统设计高层建筑供电变电所10KV的内外接线形式不一样，内部常采用单母线分段形式，以满足多台变压器的需求，外部则采用环网供电接线形式，是一种可以完善配电网同时增强其稳定性的做法。

环网配电柜的选择上，既要考虑变电所高压开关柜的整体质量，又要保证变电所的安全稳定性，同时也要考虑电气设备的投资成本以及占地面积，推荐采用SM6环网配电柜，其减少值班人员的特点备受欢迎。

3 供电配电所设置高层建筑供电变电所的设置是以《民用建筑电气设计规范》为基本依据的。

4 供电电压等级选择确定高层建筑供电电压等级时通常要考虑其建筑面积和供电负荷容量，通常来说采用10KV供电电压，如果采用较大如35KV的电压等级时，应将电压等级控制在一种或者两种。

浅谈高层建筑电气中低压配电设计高层建筑电气系统当中，低压配电系统占据的地位十分重要。

假如高层建筑电气领域中的低压配电设计不是十分科学合理，那么留下安全隐患的几率非常高。

依据实际工作经验及相关文献资料的记载，详细分析高层建筑低压配电设计中应遵循的原则，并分析高层建筑电气低压配电设计中涉及到的内容，希望可以对高层建筑低压配电设计效果做出一定保证。

标签：高层建筑;电气;低压配电设计一、高层建筑电气系统的特点1.1 涉及到的用电设备种类繁多由于复杂性和庞大性，高层建筑对电气设备的要求比低层建筑更为严格。

高层电气设备分析包括给排水系统，火灾报警系统，监控系统，制冷与供热系统，通风系统和电梯。

并且在建筑行业不断发展以及人们需求不断增加下，建筑功能更加完善，建筑结构更加复杂，在一定程度上给高层建筑中的用电设备带来一定压力，给高层建筑供电系统的稳定高效运行带来严峻挑战。

1.2 用电量大因高层建筑的容量和承载力都比普通低层建筑大，所以其用电负荷和用电量也比较大。

高层住宅建筑用电量要比普通低层住宅用电量高，更不用说具有酒店、办公楼等功能的商务性高层，其用电量更加明显，用电量的增加，增大建筑的用电负荷，为满足高层建筑的用电需求，加强对低压配电系统的设计有其必要性。

1.3 对供电可靠性提出更高要求高层建筑的住户相对于低层建筑更多，因此对于电力的需求也远大于低层建筑，为保证高层建筑用电的稳定性和安全性，主要应用一级负荷、二级负荷两种情况，一级负荷需要配备2套相互独立的供电系统，以确保即使一套系统出现问题，另一套系统也可以代替其继续工作，保证高层建筑各项功能实现稳定运行。

此外，为应对突发事件，高层建筑中还应当设计应急电源，如发电机、应急灯等设备，以为建筑内的用户提供可靠电源。

1.4 电气系统更加复杂高层建筑对于功能的需求更大更多，在进行供电时系统也就更复杂，通常会涉及多个电气系统，并且每个电气系统下还会设计相互连接相互影响的子系统，这一设计方式也在一定程度上增加整个电气系统的复杂程度。

低压供配电系统在高层建筑电气设计中的可靠性随着城市化的快速发展，高层建筑已经成为现代城市中不可或缺的一部分。

高楼大厦不仅是城市的地标，更是承载着大量人员和设备的场所。

而高层建筑的电气系统作为其重要的基础设施之一，对其可靠性要求也越来越高。

而低压供配电系统作为高层建筑电气系统的重要组成部分，其可靠性更是不可忽视的一环。

本文将针对低压供配电系统在高层建筑电气设计中的可靠性展开讨论，并分析其在电气设计中的重要性和关键影响因素。

一、低压供配电系统的重要性低压供配电系统是所有电气系统中最为重要的组成部分之一。

它负责将高压输电线路输送的电能通过变压器进行降压，然后分配到建筑内的各个电气设备中。

对于高层建筑来说，低压供配电系统不仅要满足建筑内部各种设备的需求，还需要考虑到安全、稳定和可靠性等因素。

低压供配电系统的设计对于整个建筑的电气系统运行至关重要。

1.1 供电可靠性供电可靠性是低压供配电系统最基本的要求之一。

在高层建筑中，一旦供电系统发生故障，不仅会导致建筑内设备无法正常运行，还会对居民和工作人员的生活和工作造成不便。

供电系统的可靠性至关重要。

为了保证供电系统的可靠性，必须在设计阶段充分考虑电网的连续性和备用方案，以应对可能发生的故障。

1.2 安全性低压供配电系统的安全性也是至关重要的。

高层建筑作为人员密集的场所，一旦发生电气事故往往会造成严重的人员伤亡和财产损失。

低压供配电系统的设计必须符合相关的安全标准和法规要求，以确保电气系统的安全运行。

1.3 能效性在当前节能环保的理念下，低压供配电系统的能效性也成为设计的重要考量。

通过合理的设计和选择高效的设备，可以减少电能的损耗，提高整个建筑的能源利用效率。

2.1 设备选择在低压供配电系统的设计中，设备的选择是非常关键的一环。

合适的设备能够确保系统的稳定性和可靠性，而不合适的设备不仅会影响供电系统的安全性，还会增加系统的故障率。

在选择配电设备时，应该充分考虑设备的质量、品牌和服务，以及其与其他设备的兼容性。

高层建筑电气设计中低压配电系统安全性探讨摘要:我国高层建筑是我国建筑业未来发展的形式之一，也是城市现代化的重要组成部分。

低压配电系统是维持高层建筑功能实现的关键，但也是产生安全风险的主要环节。

如果设计不合理或安全防护能力不足，极有可能出现安全隐患，影响建筑物的住宅使用安全。

因此，本文对低压配电系统设计的安全性进行研究，分析风险因素和接地设计，并提出安全设计对策，为高层建筑电气设计提供技术参考。

关键词：高层建筑；电气设备；低压配电系统；安全1低压配电系统安全风险因素1.1系统过载系统过载是低压配电系统常见的危险因素之一。

在系统运行过程中，由于短路或大功率电气设备的应用，导致配电系统过载。

在这种情况下，为了保护配电系统的安全，断路器或熔断器保护装置会及时起到切断配电系统电源的作用，从而避免电气设备损坏、电气火灾等安全风险[1]。

然而，如果配电系统中的熔断器和短路保护装置不合理或不能及时发挥作用，就会导致电路安全故障，影响配电系统的安全。

1.2接地质量电气接地是保护低压配电系统的重要措施，可以有效保护配电系统中电气设备和线路的安全。

当配电系统发生漏电或其他故障时，为了避免安全事故，接地系统将发挥作用并提供良好的安全保护。

如果电气接地质量存在问题，接地不可靠，将达不到预期的保护效果，导致安全风险增加[2]。

1.3保护设备保护设备包括低压配电系统运行过程中的所有保护装置，如接地保护、过流保护、开路保护等。

这些保护装置的功能直接关系到整个配电系统的稳定。

如果保护装置选择不当，会导致系统运行不稳定。

因此，在设计过程中有必要科学合理地选择保护设备，以避免此类问题[3]。

1.4越级跳闸过电压是高层建筑低压配电系统中最常见、影响最大的配电系统故障，不仅会造成经济损失，还会威胁配电系统运行安全。

一般来说，当配电系统发生故障时，如果下级配电系统发生故障，保护装置应切断下级配电系统的电源，对配电系统进行保护。

但越级跳闸的特点是下级配电系统故障，上级配电系统别无选择，只能跳闸切断，造成大范围停电。

高层建筑电气设计低压供配电系统的可靠性解析1. 引言1.1 研究背景高层建筑电气设计低压供配电系统的可靠性一直是电气工程领域的重要课题，随着城市化进程和高层建筑的不断发展，低压供配电系统在高层建筑中的应用也日益普遍。

然而，由于高层建筑的特殊性以及电气工程环境的复杂性，高层建筑电气设计的可靠性面临着一系列挑战和难题。

研究背景部分将针对目前高层建筑电气设计低压供配电系统中存在的问题和挑战进行探讨和分析，为后续研究工作的开展奠定基础。

通过对现有研究成果和实际案例的分析，我们可以深入了解高层建筑电气设计低压供配电系统的可靠性现状，为未来的研究工作提供参考和借鉴。

在当前电气工程领域，关于高层建筑电气设计低压供配电系统可靠性的研究尚处于初步阶段，仍存在着许多问题有待解决。

因此，对高层建筑电气设计低压供配电系统的可靠性进行深入研究和分析，具有重要的理论和实践意义。

的探讨将有助于我们更好地认识和理解这一领域的发展状况，为接下来的研究工作提供理论指导和实践支持。

1.2 研究意义低压供配电系统在高层建筑电气设计中起着至关重要的作用。

其可靠性直接影响到高层建筑的正常运行和安全性。

本研究旨在探讨高层建筑电气设计低压供配电系统的可靠性问题，为提高高层建筑电气系统的安全性和稳定性提供理论指导。

在当前社会，高层建筑越来越多地融入了现代化的设备和技术，电气设备的数量和复杂度也越来越大。

低压供配电系统的稳定性和可靠性面临着新的挑战。

通过对低压供配电系统可靠性指标、影响因素以及优化方法的研究，可以帮助设计师和工程师更好地设计和运行高层建筑的电气系统，确保其正常运行和安全性。

本研究的意义还在于为未来高层建筑电气设计领域的研究提供参考和启示。

通过深入分析高层建筑电气设计低压供配电系统的可靠性问题，可以为相关领域的学者和研究人员提供新的思路和方法，促进该领域的发展和进步。

本研究对于推动高层建筑电气设计领域的发展具有重要的理论和实践意义。
