2.1几何操作（Operations）几何操作功能是几何造型功能的重要补充与拓广，其功能强弱会直接影响曲面造型功能的使用效果。

CATIA V5为用户提供了大量的曲线曲面的修改、编辑功能（如下所示），极提高了曲面造型效率。

Join合并几何元素（线、面）Healing 缝补曲面Curve smooth 曲线光顺Untrim 恢复被剪切曲面Disassemble 分解几何元素Split 切割曲面或线框元素Trim 修剪曲面或线框元素Boundary 提取曲面边界线Extract 提取几何体Multiple edge extract从草图中提取部分几何体Shape Fillet 两曲面倒圆Edge Fillet曲面棱线倒圆Variable Fillet 变半径倒圆Face-Face Fillet 面－面倒圆Tritangent Fillet三面相切倒圆Translate平移几何体Rotate转动几何体Symmetry对称几何体Scaling缩放几何体Affinity仿射变形Axis to Axis将几何体移动到另一坐标系中Extrapolate延长曲线/曲面Invert Orientation曲线/曲面反向Near从组合体中提取与参考对象最近部分的元素2.1.1合并几何体（Join）详解该功能用于合并曲线或曲面（对话框见图2.1-1所示），其操作步骤为：1)点击接合（Join）工具条或菜单Insert->Operations->Join。

2)选择要合并的曲线或曲面。

该命令提供了三种选择几何体的模式：●标准模式（不按任何按钮）：如果所选几何体已存在于列表中，就将其从列表中删除；如果所选几何体还没在列表中出现，就将其添加到列表中。

●添加模式（按下Add Mode按钮）：如果所选几何体还没在列表中出现，就将其添加到列表中；否则也不将其从列表中删除。

●删除模式（按下Remove Modc按钮）：如果所选几何体已在列表中出现，就将其从列表中删除，否则不起作用。

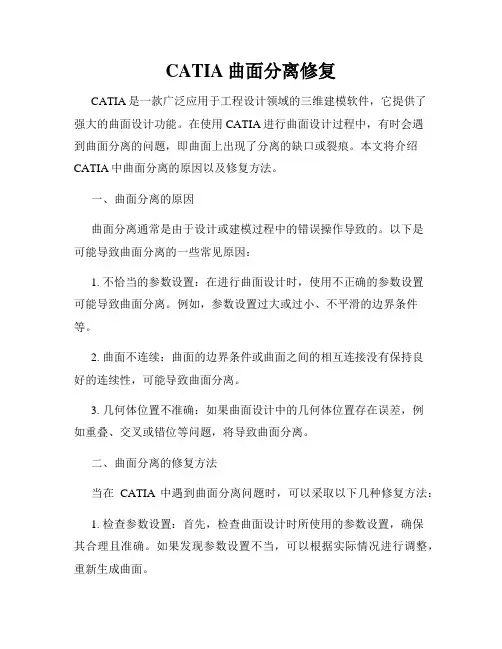

CATIA曲面分离修复CATIA是一款广泛应用于工程设计领域的三维建模软件，它提供了强大的曲面设计功能。

在使用CATIA进行曲面设计过程中，有时会遇到曲面分离的问题，即曲面上出现了分离的缺口或裂痕。

本文将介绍CATIA中曲面分离的原因以及修复方法。

一、曲面分离的原因曲面分离通常是由于设计或建模过程中的错误操作导致的。

以下是可能导致曲面分离的一些常见原因：1. 不恰当的参数设置：在进行曲面设计时，使用不正确的参数设置可能导致曲面分离。

例如，参数设置过大或过小、不平滑的边界条件等。

2. 曲面不连续：曲面的边界条件或曲面之间的相互连接没有保持良好的连续性，可能导致曲面分离。

3. 几何体位置不准确：如果曲面设计中的几何体位置存在误差，例如重叠、交叉或错位等问题，将导致曲面分离。

二、曲面分离的修复方法当在CATIA中遇到曲面分离问题时，可以采取以下几种修复方法：1. 检查参数设置：首先，检查曲面设计时所使用的参数设置，确保其合理且准确。

如果发现参数设置不当，可以根据实际情况进行调整，重新生成曲面。

2. 重新建模：如果曲面分离是由于建模过程中的错误操作导致的，可以尝试重新建模。

通过重新绘制或编辑相关的几何体，确保它们之间的位置和连接关系正确。

3. 使用修复工具：CATIA提供了一些专门用于曲面修复的工具，可以帮助修复分离的曲面。

例如，可以使用合并曲线或曲面修复工具将分离的曲面重新连接起来。

4. 调整曲面参数：对于一些特殊的曲面设计问题，可能需要对曲面参数进行更详细的调整。

通过调整曲面的控制点、控制线或控制面，可以修复曲面分离问题。

5. 使用光顺工具：如果曲面分离问题与曲面的平滑度有关，可以尝试使用光顺工具来调整曲面的光滑度。

通过对曲面进行平滑操作，可以消除分离的缺口或裂痕。

三、总结CATIA曲面分离是在进行曲面设计过程中常见的问题，但通过合适的修复方法，可以有效解决这一问题。

在修复过程中，需要仔细检查曲面设计的参数设置，并进行相应的调整。

CATIA曲面修复技巧在CATIA软件中，曲面修复是模型设计中的重要环节。

合理运用曲面修复技巧，可以有效解决复杂曲面的创建和修复问题。

本文将介绍几种常用的CATIA曲面修复技巧，并详细说明其操作步骤和注意事项。

一、修复曲面的基本原则在进行曲面修复之前，我们需要了解修复曲面的基本原则。

首先，曲面修复的目标是让曲面光滑、连续，并符合设计要求。

其次，我们需要保持曲面的形状和曲面的面积，尽量减少曲面的变形。

最后，修复后的曲面应该与周围的曲面无缝连接，使整个模型外观完美。

二、曲面修复工具的选择在CATIA软件中，有多种曲面修复工具可供选择。

常用的曲面修复工具有拟合曲线、曲面平滑和曲面切割等。

这些工具各有特点，可以根据具体的曲面形状和问题选择合适的工具进行修复。

下面将分别介绍这些工具的使用方法。

1. 拟合曲线工具拟合曲线工具可以通过选取已有曲线进行曲面修复。

具体操作步骤如下：（1）选择拟合曲线工具；（2）选择已有曲线作为基础曲线；（3）根据曲面形状要求添加拟合点；（4）调整曲线参数，使拟合曲线与原曲面尽可能吻合；（5）确认曲线参数并完成修复。

2. 曲面平滑工具曲面平滑工具可以通过对曲面添加平滑控制点来实现曲面修复。

具体操作步骤如下：（1）选择曲面平滑工具；（2）选择需要修复的曲面；（3）在曲面上添加平滑控制点，并调整其位置和权重；（4）通过调整控制点的位置和权重来使曲面达到平滑效果；（5）确认参数并完成修复。

3. 曲面切割工具曲面切割工具可以通过切割曲面来修复不规则形状的曲面。

具体操作步骤如下：（1）选择曲面切割工具；（2）选择需要修复的曲面以及切割区域；（3）确定切割位置和切割方向；（4）确认参数并进行曲面切割；（5）完成曲面修复后，删除不需要的曲面部分。

三、曲面修复的注意事项在进行曲面修复时，还需要注意以下几点：1. 控制点的位置和权重调整要谨慎，避免引起曲面形状的变形。

2. 添加拟合点时，要根据曲面的特点和要求合理分布，避免出现过多或过少的拟合点。

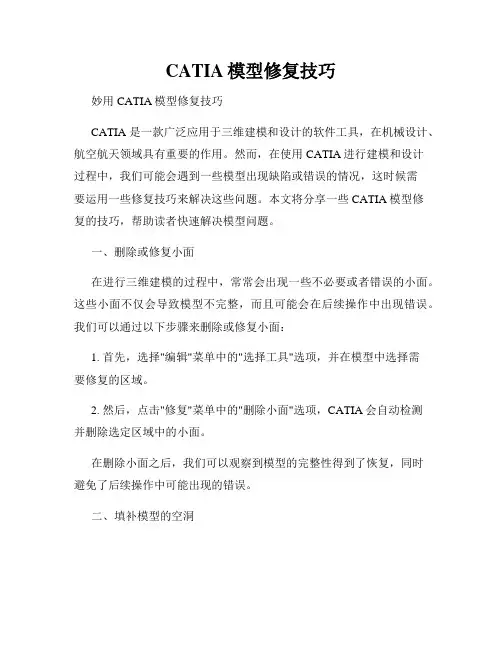

CATIA模型修复技巧妙用CATIA模型修复技巧CATIA是一款广泛应用于三维建模和设计的软件工具，在机械设计、航空航天领域具有重要的作用。

然而，在使用CATIA进行建模和设计过程中，我们可能会遇到一些模型出现缺陷或错误的情况，这时候需要运用一些修复技巧来解决这些问题。

本文将分享一些CATIA模型修复的技巧，帮助读者快速解决模型问题。

一、删除或修复小面在进行三维建模的过程中，常常会出现一些不必要或者错误的小面。

这些小面不仅会导致模型不完整，而且可能会在后续操作中出现错误。

我们可以通过以下步骤来删除或修复小面：1. 首先，选择"编辑"菜单中的"选择工具"选项，并在模型中选择需要修复的区域。

2. 然后，点击"修复"菜单中的"删除小面"选项，CATIA会自动检测并删除选定区域中的小面。

在删除小面之后，我们可以观察到模型的完整性得到了恢复，同时避免了后续操作中可能出现的错误。

二、填补模型的空洞有时候，我们在建模过程中可能会遗漏一些细节，导致模型中出现了一些不完整的空洞。

这些空洞不仅会影响模型的真实性，而且在处理模型时可能会出现一些问题。

下面是一种通过填补模型空洞的技巧：1. 首先，选择"修复"菜单中的"修复面"选项。

2. 在弹出的对话框中，选择需要填补的面，并选择相邻面作为参考。

3. 点击"确定"按钮，CATIA将自动修复空洞，填充缺失的面。

通过填补模型空洞的技巧，我们可以快速恢复模型的完整性，提高模型的可用性。

三、修复法线方向错误在进行模型建模时，有时候会出现法线方向错误的情况，导致模型在渲染或者其他操作中出现不正常的效果。

以下是一种修复法线方向错误的技巧：1. 首先，选择"修复"菜单中的"修复法线"选项。

2. 在弹出的对话框中，选择需要修复的面，并点击"确定"按钮。

CATIA曲面修复工具CATIA曲面修复工具是一款功能强大的软件工具，广泛应用于机械设计和工程领域。

本文将介绍CATIA曲面修复工具的特点、使用方法以及在实际工程中的应用。

一、CATIA曲面修复工具的特点CATIA曲面修复工具具有以下几个特点：1. 自动修复功能：CATIA曲面修复工具可以根据输入的曲面模型自动检测和修复曲面上的缺陷和错误。

它可以寻找并修复曲面上的孔洞、重叠、断裂等问题，大大提高了设计效率和准确性。

2. 多种修复算法：CATIA曲面修复工具内置了多种高效的曲面修复算法，可以根据不同的曲面问题选择适当的修复方法。

这些算法包括平面拟合、曲线拟合、曲面重构等，能够有效地还原和修复曲面的形状和拓扑结构。

3. 全局和局部修复：CATIA曲面修复工具可以进行全局修复和局部修复。

全局修复适用于整个曲面模型的修复，能够同时修复多个缺陷和错误；局部修复适用于某个特定区域的修复，可以局部调整曲面的形状和曲率。

4. 参数化选项：CATIA曲面修复工具支持参数化选项，可以根据用户的需求进行不同参数的调整。

用户可以根据实际情况选择不同的修复参数，以达到满意的修复效果。

二、CATIA曲面修复工具的使用方法CATIA曲面修复工具的使用方法如下：1. 导入模型：首先，将需要修复的曲面模型导入CATIA软件中。

可以将模型文件直接打开，或者通过CATIA的导入功能将其他格式的模型文件导入。

2. 选择修复工具：在CATIA的工具栏或菜单中找到曲面修复工具，并点击打开。

CATIA曲面修复工具会根据模型的特点和问题自动识别可用的修复工具。

3. 检测曲面问题：CATIA曲面修复工具会自动检测曲面上的缺陷和错误，并将其显示在界面上。

用户可以通过查看显示结果来了解模型存在的问题。

4. 执行修复操作：根据检测结果，用户可以选择合适的修复算法和参数，并执行修复操作。

CATIA曲面修复工具会根据用户的选择自动修复曲面上的问题。

5. 预览和确认修复结果：修复完成后，CATIA曲面修复工具会提供修复结果的预览功能。

catia自由曲面全部命令1.显示几何元素相关数据，控制点、分割网格等。

2.将上述功能显示的信息清除。

3.在产品结构（product structure）中使用,使用此功能的组件（part），必须包含在一个产品中，产生一个对称于原来组件的新组件。

使用方法：1.使用装配设计（Assembly Design）将一个组件加入产品中。

2.展开树形图，左键双击part1,从Start菜单中选择自由造型单元，单击该按钮，选择要对称的组件（part1），以及对称面，产生一个对称原有组件的新组件。

疑问：想不通为何这个功能菜单要放在这里？4.显示几何元素的相关信息于一窗口中。

5.开启指南针操作工具栏，按下F5键出现此工具栏。

一．将工作平面设为XY平面二．将工作平面设为YZ平面三．将工作平面设为ZX平面三个平面方向可以按下F5切换改变，但我试了，怎么图形工作区域并不改变，这不是瞎扯蛋吗？也可能是我刚学，我想CATIA不会做不到这个功能吧，这可是一个很重要的地方，因为调线时经常要在几个平面和坐标系之间切换，有时还要自己作平面和坐标系来调线。

四．点击此自动将工作平面设为最接近目前视角的平面五．此按钮可指定一个平面为指南针所在平面，或指定三点，三点构面为工作平面。

六．恢复指南针的默认值，或单击View菜单的Rest Compass选项七．切换指南针所在位置，先将指南针拖拉到物体上，单击此按钮，指南针又回到屏幕上方。

八．在指南针所在位置创造一新平面。

6.将修改后的物体状态更新，经过修改的物体呈现红色，代表物体实际状态与屏幕显示不同。

7.此功能建立区域坐标系统。

8.包含两个功能按钮，分别是曲面间隙检查（Connect Checker）和曲线间隙检查（Curve Connect Checker），可以检查曲面与曲面（或曲线与曲线）间的间隙大小，分析两者间的曲率与切线斜率的差异性。

9.检查曲线（含曲面边缘）的曲率或半径分布情况。
