Q2006-C门禁控制器使用说明书Q2006-C门禁控制器使用说明书1：产品概述1.1 产品描述1.2 主要特性1.3 适用场景2：安装要求2.1 硬件要求2.2 软件要求2.3 安装步骤3：系统配置3.1 门禁控制器网络配置3.1.1 IP地址配置3.1.2 子网掩码配置3.1.3 网关配置3.2 时间设置3.2.1 日期设置3.2.2 时间设置3.2.3 时间同步设置 3.3 用户管理3.3.1 添加用户3.3.2 删除用户3.3.3 用户权限设置4：门禁配置4.1 门配置4.1.1 添加门4.1.2 删除门4.1.3 门参数设置4.2 门禁组配置4.2.1 添加门禁组4.2.2 删除门禁组4.2.3 门禁组参数设置 4.3 门禁时段配置4.3.1 添加门禁时段4.3.2 删除门禁时段4.3.3 门禁时段参数设置5：记录查询与导出5.1 记录查询5.1.1 条件查询5.1.2 时间段查询5.2 数据导出5.2.1 导出为Excel文件 5.2.2 导出为PDF文件6：报警配置6.1 报警参数设置6.1.1 报警触发条件设置 6.1.2 报警方式设置6.2 报警记录查询6.2.1 查询报警记录6.2.2 清除报警记录7：系统维护7.1 定时重启设置7.2 硬件设备检测7.2.1 门禁设备检测7.2.2 网络连接检测7.3 日志查看与导出7.3.1 查看系统日志7.3.2 导出系统日志附件：本文档涉及的附件包括：- Q2006-C门禁控制器外观图- Q2006-C门禁控制器硬件连接图- Q2006-C门禁控制器网络配置示意图法律名词及注释：1：门禁控制器：用于管理和控制门禁系统的设备，包括门禁设备的连接、权限设置、时段控制等功能。
2： IP地址：互联网协议地址，用于标识网络中设备的唯一地址。
3：子网掩码：在网络通信中用于划分网络地址和主机地址的一部分。
4：网关：用于连接不同网络的设备或软件，实现数据传输和通信的功能。

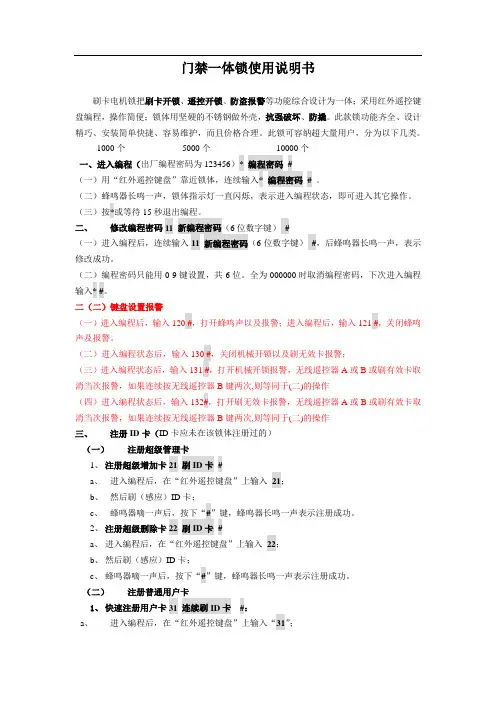

门禁一体锁使用说明书刷卡电机锁把刷卡开锁、遥控开锁、防盗报警等功能综合设计为一体；采用红外遥控键盘编程，操作简便；锁体用坚硬的不锈钢做外壳，抗强破坏、防撬。
此款锁功能齐全、设计精巧、安装简单快捷、容易维护，而且价格合理。
此锁可容纳超大量用户，分为以下几类。
1000个5000个10000个一、进入编程（出厂编程密码为123456）* 编程密码#（一）用“红外遥控键盘”靠近锁体，连续输入* 编程密码# 。
（二）蜂鸣器长鸣一声，锁体指示灯一直闪烁，表示进入编程状态，即可进入其它操作。
（三）按*或等待15秒退出编程。
二、修改编程密码11 新编程密码（6位数字键）#（一）进入编程后，连续输入11 新编程密码（6位数字键）#，后蜂鸣器长鸣一声，表示修改成功。
（二）编程密码只能用0-9键设置，共6位。
全为000000时取消编程密码，下次进入编程输入* #。
二（二）键盘设置报警（一）进入编程后，输入120 #，打开蜂鸣声以及报警；进入编程后，输入121 #，关闭蜂鸣声及报警。
（二）进入编程状态后，输入130 #，关闭机械开锁以及刷无效卡报警；（三）进入编程状态后，输入131 #，打开机械开锁报警，无线遥控器A或B或刷有效卡取消当次报警，如果连续按无线遥控器B键两次,则等同于(二)的操作（四）进入编程状态后，输入132#，打开刷无效卡报警，无线遥控器A或B或刷有效卡取消当次报警，如果连续按无线遥控器B键两次,则等同于(二)的操作三、注册ID卡（ID卡应未在该锁体注册过的）（一）注册超级管理卡1、注册超级增加卡21 刷ID卡#a、进入编程后，在“红外遥控键盘”上输入21；b、然后刷（感应）ID卡；c、蜂鸣器嘀一声后，按下“#”键，蜂鸣器长鸣一声表示注册成功。
2、注册超级删除卡22 刷ID卡#a、进入编程后，在“红外遥控键盘”上输入22；b、然后刷（感应）ID卡；c、蜂鸣器嘀一声后，按下“#”键，蜂鸣器长鸣一声表示注册成功。
多功能门禁一体锁说明书1、登录管理状态、操作方法：键入米+管理密码（1234）+井。
管理号码为：1、2。
3、42、退出管理状态、键入米、在管理状态下键入米时退出管理状态、如果在管理状态的某操作指令下、需要输入米、米、才能退出管理状态、在管理状态下指示灯闪亮、退出管理状态后工作指示灯为长亮。
3、遥控器开门：在非管理状态下键入管理密码+井。
默认管理密码为：1、2、3、44、注：以下命令只有在管理状态下有效、（在管理状态下如10秒内未有编程操作、程序将自动退出管理状态）1）发卡、发遥控器操作：卡号发卡方式、操作方法：键入10+井+卡号+井（如果卡上有组数字卡号、请选10位10进制的卡号）2）快方式速加卡：操作方法：键入20+井+读卡。
注：本操作可以同时连续读多张卡进行多卡注册。
3）自编号发卡方式：操作方法：键入21+井+读卡+3位自编号4）增加无线遥控方式：操作方法：键入22+井+遥控器发送键+3位自编号、注、本锁只支持001至008自编号、遥控3位自编号时请不要超出此范围。
5）发操作母卡方式：操作方法：键入23+井+读新母卡、注：在非管理状态下、读一次母卡。
电锁将自动进入读卡删卡状态（此时如有已注册卡读卡、电锁将自动删除该卡开门权限）在非管理状态下、读两次母卡(l两次间隔隔1秒)电锁将自动进入读卡发卡状态（此时新卡读卡、电锁将自动注册该卡为有效卡）。
2删卡、删遥控操作1）刷卡删卡方式：操作方法：键入30+井+读卡。
注“此方法可以同时连续读多张卡进行删卡、如果读卡中停止10秒、程式将自动退出管理状态。
2）卡号删除方式：操作方法：键入31+井+卡号+井。
注‘如果卡上有两组数字卡号、请选用10位10进制的卡号。
3）自编号删卡方式：操作方法：键入32+井+3位自编号+井、注‘输入后、对应3位自编号的卡将被删除4）删除单个无线遥控器方式：操作方法：键入33+井+3位自编号+井。
注、输入后、对应3位自编号的遥控将被删除。
门禁考勤一体机操作说明书目录第一章产品简介 (1)第二章功能参数 (2)第三章接线说明 (4)3.1 10P主排线的连线3.2 接口排线的信号定义第四章键盘编程说明 (6)第五章门禁系统的布线与设备安装 (7)第六章门禁系统的调试 (8)6.1 门禁软件的安装…………………………………..6.2 电脑联机通讯…………………………..................6.3 调试网络通讯……………………………………..6.4 调试门禁控制单元………………………………..6.5 用户注册（发卡授权）流程……………………..第七章门禁系统调试中的常见问题 (10)附一服务保修卡 (12)第一章产品简介门禁考勤一体机采用基于32位嵌入式ARM7处理器，技术领先，运行快，质量好，性能优，功能全，大容量。
内置IC/ID读卡器，支持RS485联网通信，质量非常稳定，全部采用光电技术，输入输出光电隔离，防止烧板，防止外围干扰，联线更远。
门禁考勤系统软件支持C/S软件架构，附送光盘内容：门禁管理软件及操作说明书，安装与调试规范说明书，门禁考勤一体机说明书等。
门禁考勤一体机功能强大，集门禁控制器、考勤机、密码键盘、LCD 液晶显示、内置ID/IC读卡器、汉显读头等功能于一体。
全中英文双语菜单界面，带背光；可显示刷卡人姓名外形结构说明1、LCD液晶显示2、指示灯3、键盘4、黑色前面罩5、读卡感应区6、门铃按钮7、后盖板8、W26接口9、主接口10、门铃接口11、RS458通讯口12、安装孔第二章功能参数存储用户数量：1.5万用户（增加数量可定制）存储记录数量：2万条（增加数量可定制）通讯方式：RS485联网通讯通讯速率：一体机支持4800、9600、19200和38400四种通讯波特率。
更能适应复杂环境的RS485联网通讯。
多种开门方式●刷卡开门●刷卡+ 用户密码开门，用密码读卡器●ID号+ 密码开门，即取用户ID标识的后四位数字+ 四位用户密码，共八位密码开门●远程开门，通过门禁管理中心的软件开门●多卡认证开门，可设定最多2---8个用户一起参与联动开门防遣返●重要区域必须遵循一进一出限制，可支持单门防遣返，一进多出防遣返用户时段●节假日40天（每个门户）●工作日时段4组；每组工作日和非工作日可设定4个不重复交叉的时间段●星期时段16组，每组可分别设定星期一至星期天，每天可设定6个不重复交叉的时间段设置用户时段●受星期时段控制●受工作日时段控制●特权控制（不受任何时间限制）门常开、门常闭及门磁、红外监控时段●设置不同时段的门常开●设置不同时段的门常闭●设置不同时段的红外线监控●设置不同时段的门磁监控1LCD液晶屏背光模式按键、打卡等事件发生时，开启背光。
