地下防水工程技术交底

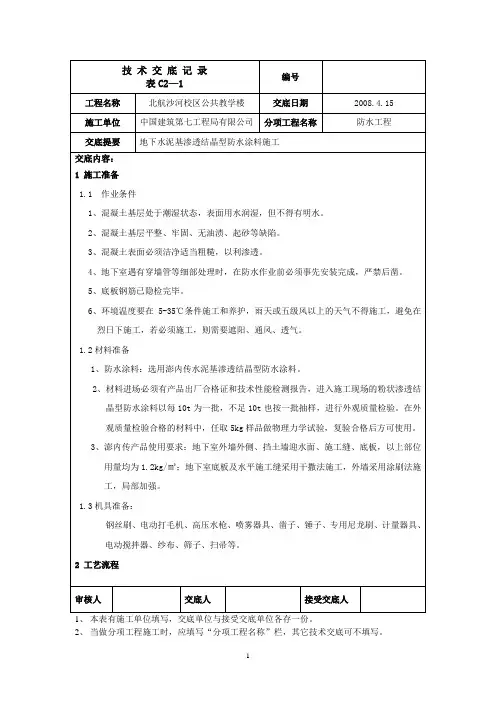

技 术 交 底 记 录

表C2—1 编号

工程名称 北航沙河校区公共教学楼 交底日期 2008.4.15

施工单位 中国建筑第七工程局有限公司 分项工程名称 防水工程

交底提要 地下水泥基渗透结晶型防水涂料施工

交底内容：

1 施工准备

1.1 作业条件

1、混凝土基层处于潮湿状态，表面用水润湿，但不得有明水。

2、混凝土基层平整、牢固、无油渍、起砂等缺陷。

3、混凝土表面必须洁净适当粗糙，以利渗透。

4、地下室遇有穿墙管等细部处理时，在防水作业前必须事先安装完成，严禁后凿。

5、底板钢筋已隐检完毕。

6、环境温度要在5-35℃条件施工和养护，雨天或五级风以上的天气不得施工，避免在烈日下施工，若必须施工，则需要遮阳、通风、透气。

1.2材料准备

1、防水涂料：选用澎内传水泥基渗透结晶型防水涂料。

2、材料进场必须有产品出厂合格证和技术性能检测报告，进入施工现场的粉状渗透结晶型防水涂料以每10t为一批，不足10t也按一批抽样，进行外观质量检验。在外观质量检验合格的材料中，任取5kg样品做物理力学试验，复验合格后方可使用。

3、澎内传产品使用要求：地下室外墙外侧、挡土墙迎水面、施工缝、底板，以上部位用量均为1.2kg/㎡；地下室底板及水平施工缝采用干撒法施工，外墙采用涂刷法施工，局部加强。

1.3机具准备：

钢丝刷、电动打毛机、高压水枪、喷雾器具、凿子、锤子、专用尼龙刷、计量器具、电动搅拌器、纱布、筛子、扫帚等。

2 工艺流程

审核人 交底人 接受交底人

1、 本表有施工单位填写，交底单位与接受交底单位各存一份。

2、 当做分项工程施工时，应填写“分项工程名称”栏，其它技术交底可不填写。 技 术 交 底 记 录

表C2—1 编号

工程名称 北航沙河校区公共教学楼 交底日期 2008.4.15

施工单位 中国建筑第七工程局有限公司 分项工程名称 防水工程

文件编号：

受控状态：O受控O非受控

版 本 号：

发放编号：

地下防水工程-防水混凝土工程

技 术 交 底

编制：

审核：

批准：

XXXXXX有限公司

20XX年XX月XX日 一、 施工准备

（一） 作业条件

1、 完成钢筋、模板的隐检、预检的验收工作,并应在隐检、预检中检查穿墙螺栓、设备管道或套管、施工缝及位于防水混凝土结构中的预埋件是否巳做好防水处理。

2、 提前编制施工方案。

3、 配合比经试验确定。

（二） 材料要求

1、 水泥:宜用不低于32.5级的硅酸盐水泥、普通硅酸盐水泥,如掺用外加剂,亦可用矿渣硅酸盐水泥或按设计要求选用。

水泥应有产品合格证、出厂检测报告和进场复验记录。

2、 砂:宜用中砂,含泥量不大于3%,泥块含量不得大于1.O%。

3、 石子:宜用卵石,最大粒径宜为5～40mm,含泥量不大于1%,泥块含量不得大于0.5%。

4、 掺和料:粉煤灰等,其掺量应由试验确定,并有出厂合格报告,等级符合规范要求。

5、 外加剂:应根据具体情况通过试验确定,并有产品合格证书、性能检测报告,并复试合格。

（三） 施工机具

插入式振捣棒、铁锹、溜槽、铝合金刮杠、木抹子、小线等。

二、 质量要求

质量要求符合《地下防水工程质量验收规范》(GB50208-2002)的规定。

项 序 项 目 允许偏差或允许值（mm）

主控项目 1 原材料、配合比及坍落度 第4.1.7条

2 抗压强度、抗渗压力 第4.1.8条

3 细部做法 第4.1.9条

一般项目 1 表面质量 第4.1.10条

2 裂缝宽度 ≤0.2mm

3 防水混凝土结构厚度≥250mm +15mm,

-10mm

迎水面保护层

保护层厚度≥50mm ±10mm

三、 工艺流程

作业准备→混凝土搅拌→运输→混凝土浇筑→养护

四、 操作工艺

（一） 混凝土搅拌投料顺序

石子→砂→水泥→外加剂→水,先干搅0.5～1min再加水。必须严格按照试验室配合比通知单操作,不得擅自修改散袋水泥、砂、石的用量,务必每车过磅。雨季施工注意每天测定含水率,及时调整用水量。

技术交底记录 资料编号

表C2-1

工程名称 交底日期

施工单位 分项工程名称 地下防水工程

交底提要 施工准备、质量要求、施工方法、易出现的质量问题处理办法、成品保护措施、安全文明施工

交底内容：

一、 施工准备

（一） 材料要求

SBS改性沥青防水卷材：厚度3mm、4mm，低温柔度-25度；要求具备市建材质检总站当年报告单、在建委的备案书、产品生产许可证及产品使用说明书及防伪标志（两证一标志）。材料进场后，进行见证取样，复试合格后方可使用。产品合格证内容包括：产品出厂检验报告；产品标志。

材料进场检验与试验：成卷卷材应卷紧、整齐，两端露出不得超过10mm；在室外环境温度以内时，应易于展开；胎基必须浸透，不应有未被浸渍的浅色斑点；卷材表面必须平整，不允许有孔洞、缺边和裂口。

基础底板及外墙防水卷材见证取样1批（10000m2），不足1000m2按一批计，见证试验由监理参加进行取样、送检。

取样方法：在每批产品中随机抽取5卷进行卷重，面积，厚度与外观检查，再从卷重、面积、厚度与外观检查合格的卷材中随机抽取1卷，切除距外层2500mm部分后顺纵向截取长度为800mm的全副卷材两块，一块作物理实验用，另一块备用（如有特殊原因造成试验失败，不能得出结果应取备用样重作，但须注明原因）。

SBS改性沥青防水卷材技术性能

项 目 聚酯胎

拉力N/50mm 纵向 800

横向 800

不透水性 压力MPa 0.3

时间min 30

可溶物含量/（g/m2） 3mm 2100 4mm 2900

延伸率 最大峰时延伸率/% 40

热老化后低温柔度（℃） 低温柔性，无裂纹 -20

低温柔度（℃） 低温柔性，无裂纹 -25

（二） 主要用具

1、 基层处理用具:高压吹风机、平铲、钢丝刷、笤帚。

2、 材料容器：大小铁捅。

1 中国建筑 管理表格

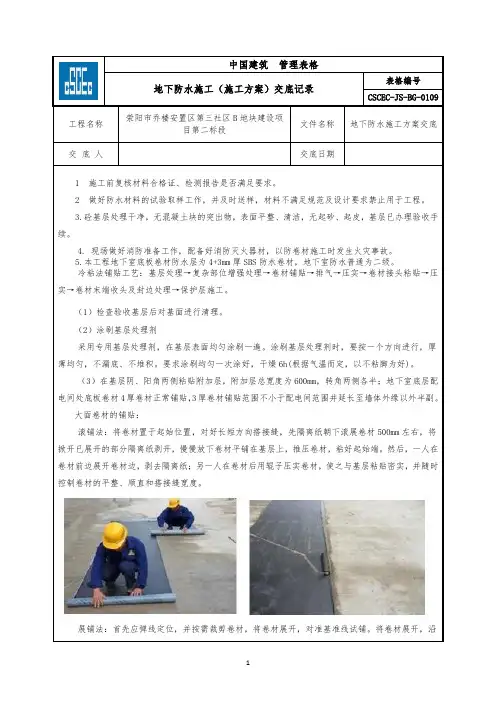

地下防水施工（施工方案）交底记录 表格编号

CSCEC-JS-BG-0109

工程名称 荥阳市乔楼安置区第三社区B地块建设项目第二标段 文件名称 地下防水施工方案交底

交 底 人 交底日期

1 施工前复核材料合格证、检测报告是否满足要求。

2 做好防水材料的试验取样工作，并及时送样，材料不满足规范及设计要求禁止用于工程。

3.砼基层处理干净，无混凝土块的突出物，表面平整、清洁，无起砂、起皮，基层已办理验收手续。

4. 现场做好消防准备工作，配备好消防灭火器材，以防卷材施工时发生火灾事故。

5.本工程地下室底板卷材防水层为4+3mm厚SBS防水卷材，地下室防水普通为二级。

冷粘法铺贴工艺：基层处理→复杂部位增强处理→卷材铺贴→排气→压实→卷材接头粘贴→压实→卷材末端收头及封边处理→保护层施工。

（1）检查验收基层后对基面进行清理。

（2）涂刷基层处理剂

采用专用基层处理剂，在基层表面均匀涂刷一遍。涂刷基层处理剂时，要按一个方向进行，厚薄均匀，不漏底、不堆积。要求涂刷均匀一次涂好，干燥6h(根据气温而定，以不粘脚为好)。

（3）在基层阴、阳角两侧粘贴附加层，附加层总宽度为600mm，转角两侧各半；地下室底层配电间处底板卷材4厚卷材正常铺贴，3厚卷材铺贴范围不小于配电间范围并延长至墙体外缘以外半副。

大面卷材的铺贴：

滚铺法：将卷材置于起始位置，对好长短方向搭接缝，先隔离纸朝下滚展卷材500mm左右，将掀开已展开的部分隔离纸剥开，慢慢放下卷材平铺在基层上，推压卷材，粘好起始端。然后，一人在卷材前边展开卷材边，剥去隔离纸；另一人在卷材后用辊子压实卷材，使之与基层粘贴密实，并随时控制卷材的平整、顺直和搭接缝宽度。

展铺法：首先应弹线定位，并按需裁剪卷材，将卷材展开，对准基准线试铺。将卷材展开，沿 2 中线对卷，从中线将隔离纸剪开。将半幅卷材重新铺开就位，拉住已经撕开的隔离纸纸头均匀用力向后拉，同时用压辊从卷材中部向两侧辊压，将气体排出，再铺贴另半幅卷材。较复杂或隔离纸不易掀剥的铺贴部位，可采用抬铺法。
