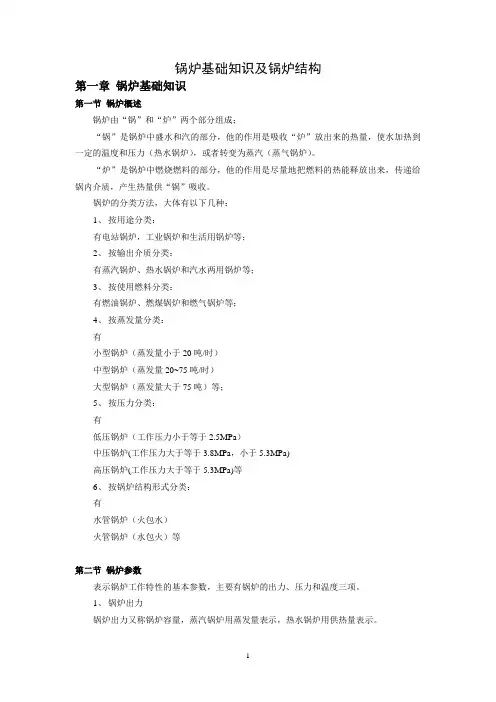

锅炉基础知识及锅炉结构第一章锅炉基础知识第一节锅炉概述锅炉由“锅”和“炉”两个部分组成;“锅”是锅炉中盛水和汽的部分,他的作用是吸收“炉”放出来的热量,使水加热到一定的温度和压力(热水锅炉),或者转变为蒸汽(蒸气锅炉)。
“炉”是锅炉中燃烧燃料的部分,他的作用是尽量地把燃料的热能释放出来,传递给锅内介质,产生热量供“锅”吸收。
锅炉的分类方法,大体有以下几种:1、按用途分类:有电站锅炉,工业锅炉和生活用锅炉等;2、按输出介质分类:有蒸汽锅炉、热水锅炉和汽水两用锅炉等;3、按使用燃料分类:有燃油锅炉、燃煤锅炉和燃气锅炉等;4、按蒸发量分类:有小型锅炉(蒸发量小于20吨/时)中型锅炉(蒸发量20~75吨/时)大型锅炉(蒸发量大于75吨)等;5、按压力分类:有低压锅炉(工作压力小于等于2.5MPa)中压锅炉(工作压力大于等于3.8MPa,小于5.3MPa)高压锅炉(工作压力大于等于5.3MPa)等6、按锅炉结构形式分类:有水管锅炉(火包水)火管锅炉(水包火)等第二节锅炉参数表示锅炉工作特性的基本参数,主要有锅炉的出力、压力和温度三项。
1、锅炉出力锅炉出力又称锅炉容量,蒸汽锅炉用蒸发量表示,热水锅炉用供热量表示。
1.1 蒸发量蒸汽锅炉连续运行时每小时所产生蒸汽的数量。
用符号“D”表示,常用单位:吨/小时(t/h)。
锅炉马力(BHP),千瓦(Kw);1吨/时=64马力=628Kw1.2 供热量热水锅炉连续运行时每小时出水有效带热量,用符号Q“表示”,常用单位:万大卡/时(104kal/h),千瓦(Kw),英热单位/时Btu/h;1万大卡/时=0.01163 Kw=39.7英热单位/时2、压力垂直均匀作用在物体表面上的力,称为压力。
用符号“F”表示,单位是牛顿;垂直作用在物体单位面积上的压力,称为压强,用符号“P”表示,单位是兆帕(MPa)。
在习惯上,常把压强称为压力,在工程技术上所提到的压力,实际上压强。
测量压力有2种标准:一种是以压力等于0作为测量起点,称为绝对压力;另一种是以当时当地的大气压作为测量起点,也就是压力表测出的压力数值,称为表压力或相对压力。
锅炉基础知识大全第一章:锅炉的工作原理锅炉的用途及工作原理锅炉是国民经济中重要的热能供应设备。
电力、机械、冶金、化工、纺织、造纸、食品等行业 , 以及工业和民用采暖都需要锅炉供给大量的热能。
)锅炉是利用燃料燃烧释放出的热能或其他能量将工质 ( 中间载热体 ) 加热到一定参数的设备。
应用于加热水使之转变为蒸汽的锅炉称为蒸汽锅炉,也称为蒸汽发生器 ; 应用于加热水使之提高温度转变为热水的锅炉 , 称为热水锅炉;而应用于加热有机热载体的锅炉称为有机热载体锅炉。
从能源利用的角度看 ,锅炉是一种能源转换设备。
在锅炉中,一次能源 ( 燃料 ) 的化学贮藏能通过燃烧过程转化为燃烧产物 ( 烟气和灰渣 ) 所载有的热能 ,然后又通过传热过程将热量传递给中间载热体 ( 例如水和蒸汽 ), 依靠它将热量输送到用热设备中去。
这种传输热量的中间载热体属于二次能源 ,因为它的用途就是向用能设备提供能量。
当中间载热体用于在热机中进行热一功转换时 , 就叫做“工质“ 。
如果中间载热体只是向热设备传输、提供热量以进行热利用 ,则通常被称为“热媒“ 。
锅炉按其用途可以分为电站锅炉、工业锅炉、船舶锅炉和机车锅炉等四类。
前两类又称为固定式锅炉,因为是安装在固定基础上而不可移动的。
后两类则称为移动式锅炉。
本书介绍的是固定式工业锅炉。
在锅炉中进行着三个主要过程 :1) 燃料在炉内燃烧,其化学贮藏能以热能的形式释放出来,使火焰和燃烧产物 ( 烟气和灰渣 ) 具有高温。
2) 高温火焰和烟气通过“受热面“ 向工质 ( 热媒 ) 传递热量。
3) 工质(热媒) 被加热 ,其温度升高或者汽化为饱和蒸汽 ,或再进一步被加热成为过热蒸汽。
以上三个过程是互相关联并且同时进行的,实现着能量的转换和传递。
伴随着能量的转换和转移还进行着物质的流动和变化 :(1) 工质 ,例如给水 ( 或回水〉进入锅炉 ,最后以蒸汽( 或热水 ) 的形式供出。
(2) 燃料 ,例如煤进入炉内燃烧 ,其可燃部分燃烧后连同原含水分转化为烟气 ,其原含灰分则残存为灰渣。
一、锅炉的基本知识1.锅炉的定义及组成1.1锅炉的定义:利用燃料(固体燃料、液体燃料和气体燃料)燃烧释放的化学能转换成热能,且向外输出热水或蒸汽的换热设备。
1.2锅炉的组成:锅炉由“锅”和“炉”两大部分组成。
“锅”是指汽水流动系统,包括锅筒、集箱、水冷壁以及对流受热面等,是换热设备的吸热部分;“炉”是指燃料燃烧空间及烟风流动系统,包括炉膛、对流烟道以及烟囱等,是换热设备的放热部分。
1.3 锅炉运行的特殊性锅炉在运行时,不仅要承受一定的温度压力,而且要遭受介质的侵蚀和飞灰的磨损,因此具有爆炸的危险。
如果锅炉在设计、制造及安装过程中存在缺陷,或者维护不当,年久失修,或因管理不善,违反操作规程等,都可能发生设备事故,造成减产、停产或影响产品质量;严重时,还会发生爆炸事故,给人民生命和国家财产造成巨大的损失。
锅炉爆炸是指锅炉的受压元件(主要锅筒)突然发生破裂,使其中蒸汽和饱和水的能量迅速释放出来,这样一个物理变化过程。
锅炉爆炸的危害主要来自两方面:一是锅炉内的蒸汽和饱和水急剧膨胀放出的能量造成的危害;二是锅炉内的蒸汽和部分饱和水迅速蒸发而产生的大量蒸汽,向四周扩散所造成的危害。
1.4 锅炉本体的安全技术要求(一)锅炉的设计必须符合安全、可靠的要求。
锅炉受压元件的强度,应按现行的锅炉元件强度计算标准进行计算。
锅筒或锅壳的壁厚,在任何情况下,均不应小于6毫米。
(二)锅炉结构各部分在运行中应能自由膨胀。
锅炉的水循环应保证受热面得到可靠的冷却。
(三)冰管锅炉锅筒的最低安全水位,应能保证对下降管可靠的供水。
火管锅炉的最低安全水位,应高于最高火界100毫米。
(四)锅炉上应开设必要的入孔、手孔、检查孔,以便于安装、维修和清扫外部。
受压元件的入孔盖、手孔盖应采取内闭式,以避免锅水、蒸汽喷出伤人。
盖的结构应保证衬垫不会吹出。
(五)用煤粉、油或气体作燃料的锅炉,应设有在风机电源跳闸时自动切断燃料供应的连锁装臵,并尽量装设点火程序控制和灭火保护装臵,在容易爆炸的部位应装设防爆门。
锅炉基础知识大全锅炉是一种将水加热为蒸汽或热水的设备,用于供暖、热水生产、发电等领域。
以下是一些锅炉基础知识:1. 锅炉的分类:按工作压力可分为低压锅炉和高压锅炉;按工作介质可分为蒸汽锅炉和热水锅炉;按燃料可分为固体燃料锅炉、液体燃料锅炉、气体燃料锅炉和核能锅炉等。
2. 锅炉的组成:主要由炉体、水容器、锅筒、烟道、燃烧设备、输送、控制系统等部分组成。
3. 锅炉燃烧原理:锅炉燃烧过程需要三要素:燃料、气体(氧气)和热量。
在燃烧过程中,燃料和氧气在一定条件下混合并点燃,产生燃烧反应,释放出热量。
4. 锅炉的效率:锅炉的热效率是指锅炉产生的蒸汽或热水与燃料消耗之比,常用百分比表示。
提高锅炉的热效率可以减少燃料消耗,节约成本,并减少环境污染。
5. 锅炉水质管理:锅炉水质的好坏直接影响锅炉运行安全和热效率。
需要保证锅炉水质达到规定标准,避免水垢、腐蚀等问题。
常用的处理方法包括软化水处理、化学除垢和膜除垢等。
6. 锅炉安全:锅炉在运行中需要注意安全问题,如燃料和氧气的安全使用、燃烧设备的定期检修、水位监测、燃气泄漏等。
锅炉使用前需要进行检查和试运行,避免意外事故的发生。
7. 锅炉的维护:定期对锅炉进行维护保养,可以延长锅炉使用寿命,减少故障和维修费用。
维护包括清洗、润滑、更换易损件等。
8. 锅炉的节能:采用节能措施可以降低锅炉能耗,减少环境污染。
节能措施包括增加锅炉热效率、控制燃料使用量、废烟热回收利用等。
9. 锅炉的监控和控制:现代锅炉使用先进的监控和控制系统,可以自动调节燃烧器、水位、温度等参数,保证锅炉的稳定运行和安全性。
同时还可以记录运行数据,进行故障排查和分析。
锅炉基础必学知识点
1. 锅炉的基本构造:锅炉主要由炉膛、燃烧器、锅炉筒体、烟管、水管、给水系统、排烟系统和控制系统组成。
2. 锅炉的工作原理:锅炉通过燃料的燃烧产生热能,将水加热为高温
高压蒸汽,然后利用蒸汽的热能传递给需要加热的设备。
3. 锅炉的分类:根据用途和工作压力的不同,锅炉可以分为工业锅炉
和民用锅炉;根据燃料的不同,锅炉可以分为燃煤锅炉、燃油锅炉、
燃气锅炉、电锅炉等。
4. 锅炉的热效率:锅炉的热效率是指锅炉将燃料的热能转化为有用的
热能的比例。
提高锅炉的热效率可以减少能源的浪费和对环境的污染。
5. 锅炉的安全问题:锅炉在运行过程中需注意安全问题,如水位控制、压力控制、温度控制、燃烧控制等,以确保锅炉的安全运行。
6. 锅炉的维护与检修:锅炉需要定期进行维护与检修,包括清洗、除垢、防腐等工作,以保证锅炉的正常运行和延长使用寿命。
7. 锅炉的能源节约:通过采用先进的锅炉技术和设备,优化锅炉运行
参数和工艺,采用节能措施,可以实现锅炉的能源节约和环境保护。
8. 锅炉的排放标准:根据国家的相关法律法规和标准,锅炉在工作过
程中排放的废气、烟尘、废水等污染物需要符合相应的排放标准。
9. 锅炉的故障处理:在锅炉运行过程中,可能会出现各种故障,需要
根据实际情况进行故障诊断和及时处理,以恢复锅炉的正常运行。
10. 锅炉的环保技术:随着环保意识的提高,锅炉在设计和使用过程中需要考虑环保因素,采用低氮燃烧技术、余热回收技术等,减少对环境的影响。
这些是锅炉基础必学的知识点,对于学习和了解锅炉有很大帮助。

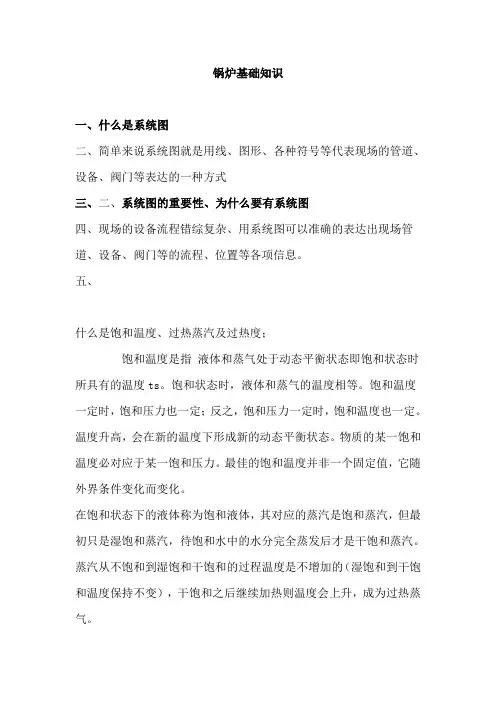

锅炉基础知识一、什么是系统图二、简单来说系统图就是用线、图形、各种符号等代表现场的管道、设备、阀门等表达的一种方式三、二、系统图的重要性、为什么要有系统图四、现场的设备流程错综复杂、用系统图可以准确的表达出现场管道、设备、阀门等的流程、位置等各项信息。
五、什么是饱和温度、过热蒸汽及过热度;饱和温度是指液体和蒸气处于动态平衡状态即饱和状态时所具有的温度ts。
饱和状态时,液体和蒸气的温度相等。
饱和温度一定时,饱和压力也一定;反之,饱和压力一定时,饱和温度也一定。
温度升高,会在新的温度下形成新的动态平衡状态。
物质的某一饱和温度必对应于某一饱和压力。
最佳的饱和温度并非一个固定值,它随外界条件变化而变化。
在饱和状态下的液体称为饱和液体,其对应的蒸汽是饱和蒸汽,但最初只是湿饱和蒸汽,待饱和水中的水分完全蒸发后才是干饱和蒸汽。
蒸汽从不饱和到湿饱和干饱和的过程温度是不增加的(湿饱和到干饱和温度保持不变),干饱和之后继续加热则温度会上升,成为过热蒸气。
水蒸汽的形成经过五种状态的变化,即(未饱和)水→(饱和)水→(湿饱和)蒸汽→(干饱和)蒸汽→(过热)-蒸汽。
过热度:在一定压力下,过热蒸汽温度与饱和温度的差值。
过热蒸汽温度超出该压力下的(饱和)温度的(度数)称为过热度。
绝对压力:容器内工质本身的实际压力称为绝对压力。
表压力:容器内工质的绝对压力与大气压力的差值为表压力,表压力就是用表计测量所得的压力。
绝对压力与表压力的关系:绝对压力=表压力+大气压力表压力=绝对压力-大气压力标准大气压:在标准大气条件下海平面的气压,其值为101.325kPa,是压强的单位,记作帕斯卡(Pa)。
1、各阀门的作用给水手动总门:就地开断锅炉给水的总阀门给水电动门:远方控制开断锅炉给水的阀门(可就地操作)电动给水调节门:调节给水流量,稳定控制汽包水位减温水调节门:调节减温水流量,控制主汽温度汽包加热器调节门:控制进入汽包加热给水的流量,控制进入省煤器给水的温度电动主汽门:远方开断集汽集箱至锅炉主汽母管的阀门手动并汽门:就地开断锅炉主汽母管至主汽母管的阀门2、压力表3、汽包加热器系统作用、原理、什么时候投运作用:提高给水温度,防止省煤器低温腐蚀原理:利用汽包内高温汽水混合物通过热交换加热给水投运时间:投入或退出汽包加热系统的运行,当排烟温度低于190℃时,投入汽包加热系统,当排烟温度高于190℃可退出汽包加热系统运行。
锅炉基础知识题库1. 什么是锅炉?-答案:锅炉是一种用于产生蒸汽或加热水的设备,通常用于供暖、发电或工业过程中。
2. 锅炉的主要工作原理是什么?-答案:锅炉的主要工作原理是利用燃料燃烧释放的热能将水加热为蒸汽或热水。
3. 锅炉的常见类型有哪些?-答案:常见的锅炉类型包括火管锅炉、水管锅炉、循环流化床锅炉、燃气锅炉等。
4. 锅炉的效率是指什么?-答案:锅炉的效率是指锅炉转化燃料热值为实际产生的蒸汽或热水的比例。
5. 锅炉的排放标准是什么?-答案:锅炉的排放标准是根据国家或地区的环保要求,限制锅炉排放的污染物含量。
6. 锅炉的主要部件有哪些?-答案:锅炉的主要部件包括炉膛、燃烧器、锅筒、水壁、过热器、空预器、引风机、鼓风机等。
7. 锅炉的水质控制为什么重要?-答案:水质控制是保证锅炉安全运行和延长锅炉使用寿命的重要因素,可以防止锅炉结垢和腐蚀。
8. 什么是锅炉的额定蒸发量?-答案:锅炉的额定蒸发量是指在额定工况下,锅炉每小时产生的蒸汽量或热水量。
9. 锅炉的控制方式有哪些?-答案:常见的锅炉控制方式有手动控制、自动控制和远程控制等。
10. 锅炉安全阀的作用是什么?-答案:锅炉安全阀的作用是在锅炉压力超过设定值时,自动释放蒸汽,以保护锅炉不发生爆炸。
11. 锅炉的燃料种类有哪些?-答案:常见的锅炉燃料种类有煤、油、天然气、生物质等。
12. 锅炉的节能措施有哪些?-答案:常见的锅炉节能措施有余热回收利用、烟气热量回收、燃烧优化等。
13. 什么是锅炉水位控制?-答案:锅炉水位控制是指控制锅炉内水位在安全范围内,防止水位过高或过低造成事故。
14. 锅炉的主要安全装置有哪些?-答案:常见的锅炉安全装置有安全阀、压力表、水位计、水位报警器、燃烧器故障保护等。
15. 什么是锅炉的排污操作?-答案:锅炉的排污操作是指定期将锅炉内积聚的污水、污泥等杂质排放出去,以保证锅炉正常运行。
16. 锅炉的烟气处理技术有哪些?-答案:常见的锅炉烟气处理技术有除尘、脱硫、脱硝等。
锅炉基础知识第一章锅炉基础知识第一节归纳一.锅炉的工作过程:锅炉是一种利用燃料燃烧后释放的热能或工业生产中的余热传达给容器内的水,使水达到所需要的温度(热水)或必然压力蒸汽的热力设施。
它是由“锅”(即锅炉本体水压部分)、“炉”(即燃烧设施部分)、附件仪表及隶属设施组成的一个完满体。
锅炉在“锅”与“炉”两部分同时进行,水进入锅炉今后,在汽水系统中锅炉受热面将吸取的热量传达给水,使水加热成必然温度和压力的热水或生成蒸汽,被引出应用。
在燃烧设施部分,燃料燃烧不断放出热量,燃烧产生的高温烟气经过热的流传,将热量传达给锅炉受热面,而自己温度逐渐降低,最后由烟囱排出。
“锅”与“炉”一个吸热,一个放热,是亲近联系的一个整体设施。
锅炉在运行中由于水的循环流动,不断地将受热面吸取的热量全部带走,不但使水升温或汽化成蒸汽,而且使受热面获得优异的冷却,从而保证了锅炉受热面在高温条件下安全的工作。
二.锅炉参数:锅炉参数对蒸汽锅炉而言是指锅炉所产生的蒸汽数量、工作压力及蒸汽温度。
对热水锅炉而言是指锅炉的热功率、出水压力及供回水温度。
(一)蒸发量( D)蒸汽锅炉长远安全运行时,每小时所产生的蒸汽数量,即该台锅炉的蒸发量,用“D ”表示,单位为吨 / 小时( t/h )。
(二)热功率(供热量Q )热水锅炉长远安全运行时,每小时出水有效带热量。
即该台锅炉的热功率,用“Q ”表示,单位为兆瓦( MW ),工程单位为 104 千卡 / 小时( 104Kcal/h )。
(三)工作压力工作压力是指锅炉最高赞同使用的压力。
工作压力是依照设计压力来确定的,平常用 MPa 来表示。
(四)温度温度是标志物体冷热程度的一个物理量,同时也是反响物质热力状态的一个基本参数。
平常用摄氏度即“t℃ ”。
锅炉铭牌上注明的温度是锅炉出口处介质的温度,又称额定温度。
对于无过热器的蒸汽锅炉,其额定温度是指锅炉额定压力下的饱和蒸汽温度;对于有过热汽的蒸汽锅炉,其额定温度是指过热汽出口处的蒸汽温度;对于热水锅炉,其额定温度是指锅炉出口的热水温度。
