工程图纸审核步骤

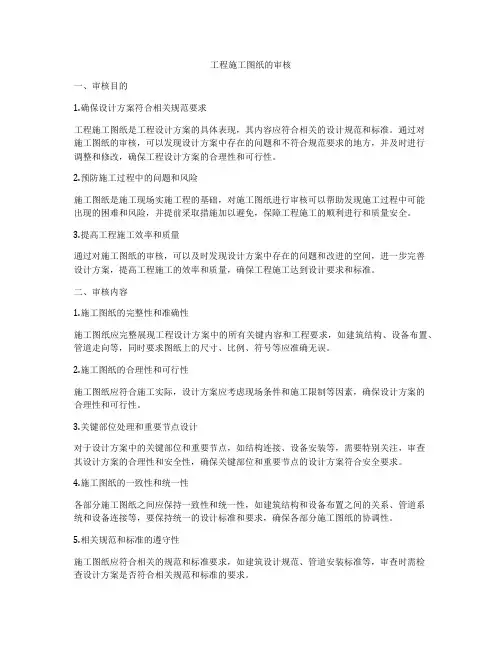

工程施工图纸的审核一、审核目的1.确保设计方案符合相关规范要求工程施工图纸是工程设计方案的具体表现，其内容应符合相关的设计规范和标准。

通过对施工图纸的审核，可以发现设计方案中存在的问题和不符合规范要求的地方，并及时进行调整和修改，确保工程设计方案的合理性和可行性。

2.预防施工过程中的问题和风险施工图纸是施工现场实施工程的基础，对施工图纸进行审核可以帮助发现施工过程中可能出现的困难和风险，并提前采取措施加以避免，保障工程施工的顺利进行和质量安全。

3.提高工程施工效率和质量通过对施工图纸的审核，可以及时发现设计方案中存在的问题和改进的空间，进一步完善设计方案，提高工程施工的效率和质量，确保工程施工达到设计要求和标准。

二、审核内容1.施工图纸的完整性和准确性施工图纸应完整展现工程设计方案中的所有关键内容和工程要求，如建筑结构、设备布置、管道走向等，同时要求图纸上的尺寸、比例、符号等应准确无误。

2.施工图纸的合理性和可行性施工图纸应符合施工实际，设计方案应考虑现场条件和施工限制等因素，确保设计方案的合理性和可行性。

3.关键部位处理和重要节点设计对于设计方案中的关键部位和重要节点，如结构连接、设备安装等，需要特别关注，审查其设计方案的合理性和安全性，确保关键部位和重要节点的设计方案符合安全要求。

4.施工图纸的一致性和统一性各部分施工图纸之间应保持一致性和统一性，如建筑结构和设备布置之间的关系、管道系统和设备连接等，要保持统一的设计标准和要求，确保各部分施工图纸的协调性。

5.相关规范和标准的遵守性施工图纸应符合相关的规范和标准要求，如建筑设计规范、管道安装标准等，审查时需检查设计方案是否符合相关规范和标准的要求。

6.其他需要重点关注的问题对于设计方案中的其他需要重点关注的问题，如材料选用、施工工艺等，也需要进行仔细审查，以确保工程施工的顺利进行和质量安全。

三、审核流程1.编制审核计划工程施工图纸审核前，应先制定详细的审核计划，包括审核范围、审核内容、审核人员和时间等，确保审核工作按照计划有序进行。

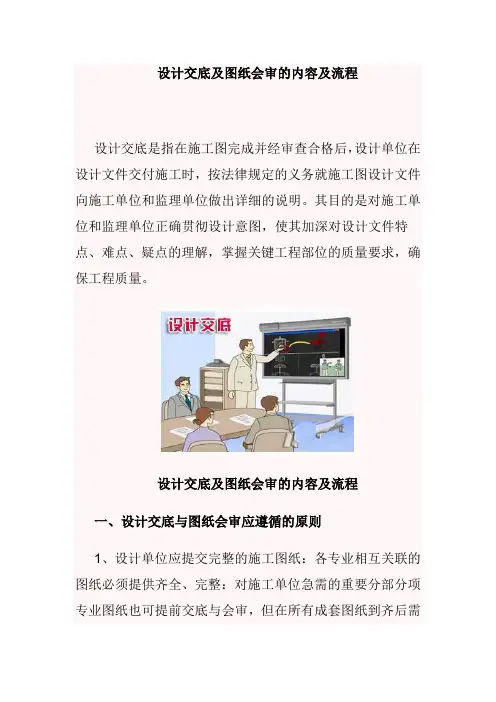

设计交底及图纸会审的内容及流程设计交底是指在施工图完成并经审查合格后，设计单位在设计文件交付施工时，按法律规定的义务就施工图设计文件向施工单位和监理单位做出详细的说明。

其目的是对施工单位和监理单位正确贯彻设计意图，使其加深对设计文件特点、难点、疑点的理解，掌握关键工程部位的质量要求，确保工程质量。

设计交底及图纸会审的内容及流程一、设计交底与图纸会审应遵循的原则1、设计单位应提交完整的施工图纸：各专业相互关联的图纸必须提供齐全、完整：对施工单位急需的重要分部分项专业图纸也可提前交底与会审，但在所有成套图纸到齐后需再统一交底与会审。

现在很多工程己开工，而施工图纸还不全，以至后到的图纸拿来就施工。

这些现象是不正常的。

图纸会审不可遗漏，即使施工过程中另补的新图也应进行交底和会审。

2、在设计交底与图纸会审之前，建设单位、监理部及施工单位和其他有关单位必须事先指定主管该项目的有关技术人员看图自审，初步审查本专业的图纸，进行必要的审核和计算工作。

各专业图纸之间必须核对。

3、设计交底与图纸会审时，设计单位必须派负责该项目的主要设计人员出席。

进行设计交底与图纸会审的工程图纸，必须经建设单位确认。

未经确认不得交付施工。

4、凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，井请建设单位、监理部与设计单位的代表一起进行技术交底与图纸会审。

二、设计交底与图纸会审的目的为了使参与工程建设的各方了解工程设计的主导思想、建筑构思和要求、采用的设计规范、确定的抗震设防烈度、防火等级、基础、结构、内外装修及机电设备设计，对主要建筑材料、构配件和设备的要求、所采用的新技术、新工艺、新材料、新设备的要求以及施工中应特别注意的事项，掌握工程关键部分的技术要求，保证工程质量，设计单位必须依据国家设计技术管理的有关规定，对提交的施工图纸，进行系统的设计技术交底。

同时，也为了减少图纸中的差错、遗漏、矛盾，将图纸中的质量隐患与问题消灭在施工之前，使设计施工图纸更符合施工现场的具体要求，避免返工浪费：在施工图设计技术交底的同时，监理部、设计单位、建设单位、施工单位及其它有关单位需对设计图纸在自审的基础上进行会审。

施工图审查流程施工图审查是建筑工程设计的一个重要环节，旨在确保工程设计的合理性和规范性，提高工程质量，降低工程风险。

本文将详细介绍施工图审查的流程及其重要性。

提交审查材料：设计单位在完成施工图设计后，需向审查机构提交相关的审查材料，包括施工图纸、设计说明书、计算书等。

初步审查：审查机构收到材料后，将进行初步审查，主要检查提交的材料是否齐全、是否符合相关标准和规范。

详细审查：在初步审查通过后，审查机构将对施工图进行详细审查，包括对图纸的完整性、正确性、经济性等方面进行评估。

专家评审：对于一些重大工程或者技术复杂的项目，审查机构将组织专家评审，对施工图进行深入分析和评估。

修改和完善：根据初步审查、详细审查和专家评审的结果，设计单位需要对施工图进行相应的修改和完善。

再次审查：修改后的施工图需要再次提交审查机构进行审查，以确保满足相关标准和规范。

颁发审查合格证书：经过多次审查和修改后，设计单位将获得审查机构颁发的审查合格证书，表明该施工图已经通过审查。

确保设计质量：施工图审查可以发现设计中存在的问题，避免因设计不合理而导致的工程质量问题。

提高工程安全性：通过详细的审查，可以发现并纠正设计中存在的安全隐患，提高工程的安全性。

保障公众利益：施工图审查可以发现设计中存在的浪费资源、污染环境等问题，从而保障公众利益。

降低工程风险：通过施工图审查，可以发现并纠正设计中存在的风险因素，降低工程风险。

施工图审查是建筑工程设计的重要环节，对于提高工程质量、保障公众利益、降低工程风险具有重要意义。

本文详细介绍了施工图审查的流程及其重要性，希望能对相关人员有所帮助。

随着建筑行业的快速发展，施工图审查机构在确保工程质量和安全方面扮演着越来越重要的角色。

然而，传统的审查流程往往效率低下且难以满足现代工程的需求。

本文以某公司为例，探讨施工图审查机构的审查流程优化策略。

在传统的施工图审查流程中，存在着以下问题：审查周期长：由于传统审查流程涉及多个环节和部门，导致审查周期长，影响工程进度。

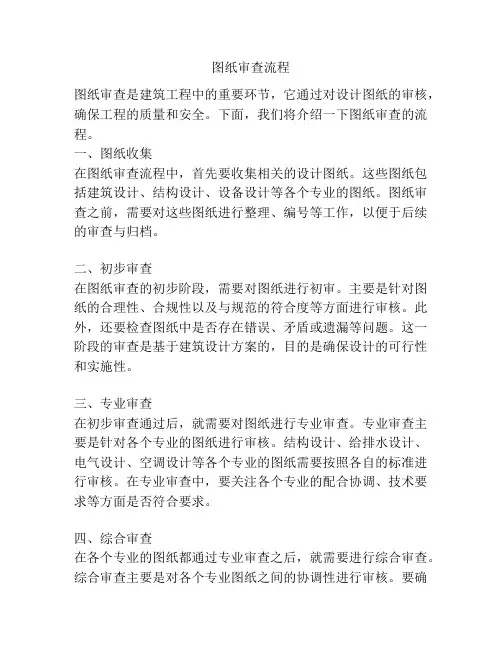

图纸审查流程图纸审查是建筑工程中的重要环节，它通过对设计图纸的审核，确保工程的质量和安全。

下面，我们将介绍一下图纸审查的流程。

一、图纸收集在图纸审查流程中，首先要收集相关的设计图纸。

这些图纸包括建筑设计、结构设计、设备设计等各个专业的图纸。

图纸审查之前，需要对这些图纸进行整理、编号等工作，以便于后续的审查与归档。

二、初步审查在图纸审查的初步阶段，需要对图纸进行初审。

主要是针对图纸的合理性、合规性以及与规范的符合度等方面进行审核。

此外，还要检查图纸中是否存在错误、矛盾或遗漏等问题。

这一阶段的审查是基于建筑设计方案的，目的是确保设计的可行性和实施性。

三、专业审查在初步审查通过后，就需要对图纸进行专业审查。

专业审查主要是针对各个专业的图纸进行审核。

结构设计、给排水设计、电气设计、空调设计等各个专业的图纸需要按照各自的标准进行审核。

在专业审查中，要关注各个专业的配合协调、技术要求等方面是否符合要求。

四、综合审查在各个专业的图纸都通过专业审查之后，就需要进行综合审查。

综合审查主要是对各个专业图纸之间的协调性进行审核。

要确保各个专业之间的配合严密、技术问题无冲突，以保证工程的整体质量。

五、专家评审综合审查通过后，需要通过专家评审。

专家评审一般由相关领域的专家组成，他们具有丰富的经验和专业知识。

专家评审主要是对审查结果进行核对和确认，以确保图纸审查的结果准确可靠。

六、修改完善在专家评审结束后，根据专家的意见和建议，对图纸进行修改和完善。

修改主要是根据专家评审的结果，对存在问题或不合理之处进行修正和调整。

经过多次修改和完善，最终得到符合要求的图纸。

七、最终批准经过以上步骤，如果图纸不存在问题，经过修改和完善后符合相关要求，就可以最终批准。

最终批准意味着图纸方案可以作为建筑工程的依据。

八、归档备案最后，将经过审查和批准的图纸进行归档备案。

归档备案是为了方便后续的查阅和追溯，对于建筑工程的质量和安全保障具有重要意义。

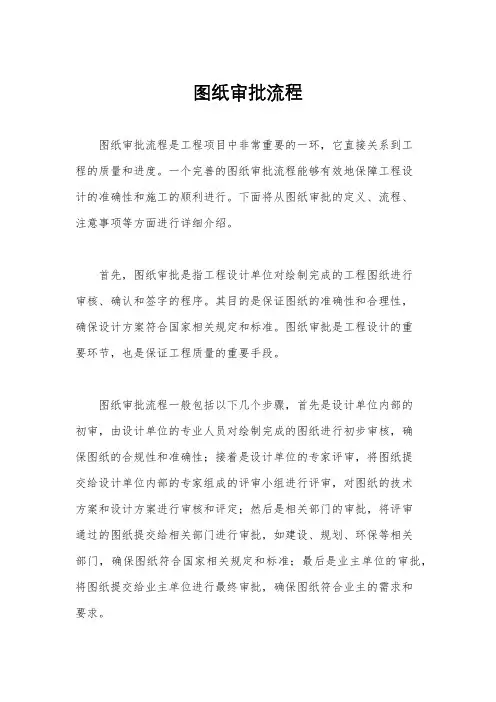

图纸审批流程图纸审批流程是工程项目中非常重要的一环，它直接关系到工程的质量和进度。

一个完善的图纸审批流程能够有效地保障工程设计的准确性和施工的顺利进行。

下面将从图纸审批的定义、流程、注意事项等方面进行详细介绍。

首先，图纸审批是指工程设计单位对绘制完成的工程图纸进行审核、确认和签字的程序。

其目的是保证图纸的准确性和合理性，确保设计方案符合国家相关规定和标准。

图纸审批是工程设计的重要环节，也是保证工程质量的重要手段。

图纸审批流程一般包括以下几个步骤，首先是设计单位内部的初审，由设计单位的专业人员对绘制完成的图纸进行初步审核，确保图纸的合规性和准确性；接着是设计单位的专家评审，将图纸提交给设计单位内部的专家组成的评审小组进行评审，对图纸的技术方案和设计方案进行审核和评定；然后是相关部门的审批，将评审通过的图纸提交给相关部门进行审批，如建设、规划、环保等相关部门，确保图纸符合国家相关规定和标准；最后是业主单位的审批，将图纸提交给业主单位进行最终审批，确保图纸符合业主的需求和要求。

在图纸审批流程中，需要注意以下几点，首先是要严格按照相关规定和标准进行审批，确保图纸的合规性；其次是要加强沟通和协调，各相关单位之间要加强沟通和协调，确保审批流程的顺利进行；最后是要加强监督和管理，建立健全的监督管理机制，对图纸审批流程进行全程监督和管理，确保图纸审批的公正性和合理性。

总之，图纸审批流程是工程项目中非常重要的一环，它直接关系到工程的质量和进度。

一个完善的图纸审批流程能够有效地保障工程设计的准确性和施工的顺利进行。

因此，各相关单位要高度重视图纸审批流程，严格按照相关规定和标准进行审批，加强沟通和协调，加强监督和管理，确保图纸审批流程的顺利进行，为工程项目的顺利进行提供保障。

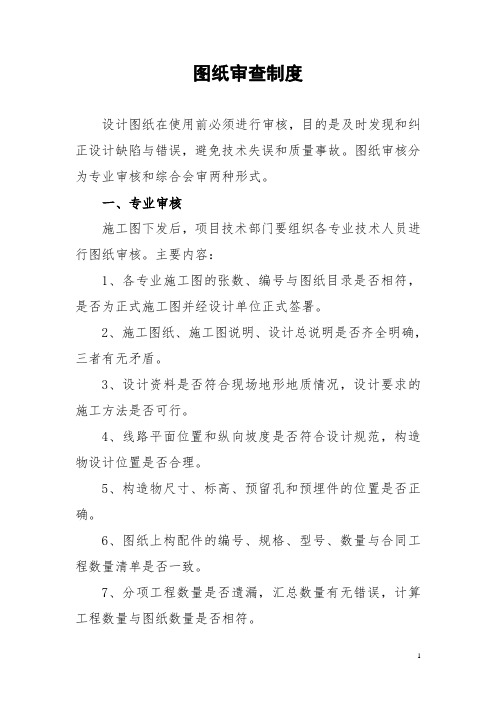

图纸审查制度设计图纸在使用前必须进行审核，目的是及时发现和纠正设计缺陷与错误，避免技术失误和质量事故。

图纸审核分为专业审核和综合会审两种形式。

一、专业审核施工图下发后，项目技术部门要组织各专业技术人员进行图纸审核。

主要内容：1、各专业施工图的张数、编号与图纸目录是否相符，是否为正式施工图并经设计单位正式签署。

2、施工图纸、施工图说明、设计总说明是否齐全明确，三者有无矛盾。

3、设计资料是否符合现场地形地质情况，设计要求的施工方法是否可行。

4、线路平面位置和纵向坡度是否符合设计规范，构造物设计位置是否合理。

5、构造物尺寸、标高、预留孔和预埋件的位置是否正确。

6、图纸上构配件的编号、规格、型号、数量与合同工程数量清单是否一致。

7、分项工程数量是否遗漏，汇总数量有无错误，计算工程数量与图纸数量是否相符。

8、图纸审核后，将发现的问题做好记录，提出建议，提交图纸会审时进行研讨解决。

二、综合会审图纸会审由项目总工程师组织全体技术人员参加，合同、物资、设备等部门派员参加。

会审的主要内容是：1、施工图设计是否符合国家有关技术、经济政策和规定，设计标准图、参考图是否作废或错用。

2、施工图的基础设计与地基处理有无问题，是否符合现场实际地质情况。

3、建设项目坐标、标高与总平面图中标注的位置是否一致，与相关建设项目之间的几何尺寸、轴线和方向有无矛盾和差错。

4、图纸是否清晰，说明是否明确、齐全，各专业图纸之间的关系尺寸、标高是否一致。

5、建筑平面、立面、剖面图之间关系是否矛盾，标注是否遗漏。

6、建设项目与地下构筑物、管线等之间有无矛盾。

7、结构图本身是否有差错和矛盾，结构图中是否有钢筋明细表；若无钢筋明细表，钢筋构造要求在图中是否说明清楚。

8、施工图中有哪些施工特别困难的部位，是否便于施工，宜采用哪些特殊材料，构配件、货源如何组织。

9、研讨设计采用的新技术、新结构、新材料、新工艺和新设备的可行性，以及采取的必要措施。

10、现场施工条件和现有机械设备满足不了设计所采用的新技术、新结构，以及存在重大安全风险的，要求设计单位予以改变部分设计的，会审时一并提出，共同研讨。

审图要点一、审查图纸的步骤《建设工程监理规范》第5．2．2条要求，项目监理人员应参加由建设单位组织的设计技术交底会，一般情况下，设计交底与图纸会审会议由总监理工程师主持，监理部和各专业施工单位（含分包单位）分别编写会审记录，由监理部汇总和起草会议纪要，总监理工程师应对设计技术交底会议纪要进行签认，并提交建设、设计和施工单位会签。

设计交底与图纸会审工作的程序1、首先由设计单位介绍设计意图、结构设计特点、工艺布置与工艺要求、施工中注意事项等。

2、各有关单位对图纸中存在的问题进行提问。

3、设计单位对各方提出的问题进行答疑。

4、各单位针对问题进行研究与协调，制订解决办法。

5、写出会审纪要，并经各方签字认可。

建设工程施工图设计文件审查是建设工程必须进行和遵守的基本建设程序。

施工图设计文件必须通过政策性审查和技术性审查后方可使用：政策性审查未通过的工程，不予以技术性审查；没有勘察审查的工程，不予以施工图设计文件审查；没有施工图设计审查的工程，不得办理施工许可。

1、施工图设计文件审查阶段，建设单位在施工图设计文件完成后，持以下相关资料，到当地图纸审查中心填报《建设工程施工图设计文件审查申请书》，申请对建设工程施工图设计文件进行政策性和技术性审查。

2、两套完整的施工图设计文件（总平面图、建筑、结构、给排水、暖通、电气等）；3、批准立项文件或初步设计批准文件以及审定设计方案的通知书（复印件）；4、规划部门核发的建设项目规划许可证及附件（复印件）；5、审查合格的岩土工程勘察报告（详勘，一式两份）；6、结构计算书及计算软件名称和相应的数据文件软（光）盘；7、设计单位资质证书副本（复印件）；8、建设工程设计合同（一式三份）；9、外来设计单位的注册证明。

政策性审查合格后，当地建设工程施工图设计审查中心或其他具有相应资质的图纸审查机构对施工图设计文件进行技术性审查。

3、建设工程施工图设计审查机构接受委托，对施工图设计文件进行建筑、结构、给水排水、暖通空调、电气、动力等专业进行技术性审查。

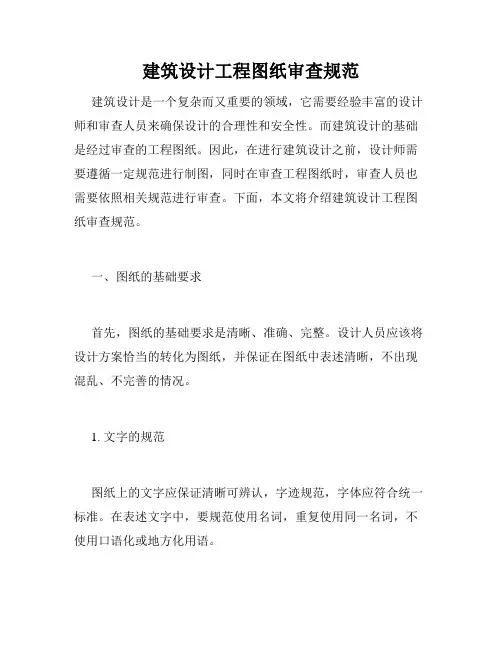

建筑设计工程图纸审查规范建筑设计是一个复杂而又重要的领域，它需要经验丰富的设计师和审查人员来确保设计的合理性和安全性。

而建筑设计的基础是经过审查的工程图纸。

因此，在进行建筑设计之前，设计师需要遵循一定规范进行制图，同时在审查工程图纸时，审查人员也需要依照相关规范进行审查。

下面，本文将介绍建筑设计工程图纸审查规范。

一、图纸的基础要求首先，图纸的基础要求是清晰、准确、完整。

设计人员应该将设计方案恰当的转化为图纸，并保证在图纸中表述清晰，不出现混乱、不完善的情况。

1. 文字的规范图纸上的文字应保证清晰可辨认，字迹规范，字体应符合统一标准。

在表述文字中，要规范使用名词，重复使用同一名词，不使用口语化或地方化用语。

2. 图形的规范在图形方面，应保证准确、轮廓齐整，线条不重叠，画面不失真，同时避免使用手绘或手工贴图的元素。

在制图时，使用线条的粗细应符合相关规范，红色表示主观要求，黑色表示实际情况，颜色的使用应符合建筑材料颜色的特征。

二、图纸的标准化图纸的标准化是指依照国家标准或行业标准进行制图。

建筑设计中应该按照国际、国家和地方标准制定适当的标准图纸，并使其符合相关规范，而不是随意发挥。

标准化图纸将使所有设计人员和审查人员理解建筑必需的视觉和语言元素，确保所有图纸都是清晰且易于理解的。

标准化也有助于减少数据不必要的错误和漏洞。

三、审查1. 审查流程图纸审查是保证建筑设计合理性和安全性的一个重要步骤。

在审查过程中，审查人员根据相关规范，对图纸进行逐一审核，必要时进行各方面的咨询，来确保图纸的优良品质。

2. 审查细节审查人员需要重点关注结构、水电、暖通、卫生、消防等有关问题。

例如，审查工程图纸时，要注意检查隔墙、楼板、梁、柱、基础等措施和设计是否符合国家和相关行业标准。

在水电方面，需要审查水、煤气、电气管的位置、长度、直径和配管布局等重要信息。

在这样有关问题上，审查人员需要关注细节，并且确保图纸中表述的信息是准确、清晰、完整的。

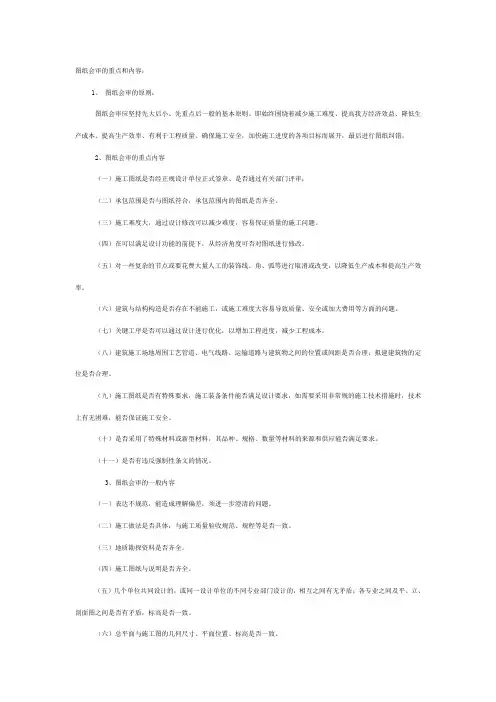

图纸会审的重点和内容：1、图纸会审的原则：图纸会审应坚持先大后小、先重点后一般的基本原则。

即始终围绕着减少施工难度、提高我方经济效益、降低生产成本、提高生产效率、有利于工程质量、确保施工安全，加快施工进度的各项目标而展开，最后进行图纸纠错。

2、图纸会审的重点内容（一）施工图纸是否经正规设计单位正式签章、是否通过有关部门评审；（二）承包范围是否与图纸符合，承包范围内的图纸是否齐全。

（三）施工难度大，通过设计修改可以减少难度，容易保证质量的施工问题。

（四）在可以满足设计功能的前提下，从经济角度可否对图纸进行修改。

（五）对一些复杂的节点或要花费大量人工的装饰线、角、弧等进行取消或改变，以降低生产成本和提高生产效率。

（六）建筑与结构构造是否存在不能施工，或施工难度大容易导致质量、安全或加大费用等方面的问题。

（七）关键工序是否可以通过设计进行优化，以增加工程进度，减少工程成本。

（八）建筑施工场地周围工艺管道、电气线路、运输道路与建筑物之间的位置或间距是否合理；拟建建筑物的定位是否合理。

（九）施工图纸是否有特殊要求，施工装备条件能否满足设计要求，如需要采用非常规的施工技术措施时，技术上有无困难，能否保证施工安全。

（十）是否采用了特殊材料或新型材料，其品种、规格、数量等材料的来源和供应能否满足要求。

（十一）是否有违反强制性条文的情况。

3、图纸会审的一般内容（一）表达不规范，能造成理解偏差，须进一步澄清的问题。

（二）施工做法是否具体，与施工质量验收规范、规程等是否一致。

（三）地质勘探资料是否齐全。

（四）施工图纸与说明是否齐全。

（五）几个单位共同设计的，或同一设计单位的不同专业部门设计的，相互之间有无矛盾；各专业之间及平、立、剖面图之间是否有矛盾，标高是否一致。

（六）总平面与施工图的几何尺寸、平面位置、标高是否一致。

（七）建筑节能、防火要求是否满足。

（八）建筑结构与各专业图纸本身是否有差错及矛盾，建筑图与结构图的表示方法是否清楚且符合制图标准，设计钢筋锚固长度是否符合其抗震等级的规范要求等。
